Type de produit	Serveur autonome de gestion et de traitement des alarmes
Marque	ASCOM
Modèle	AMS 2
Alimentation	12.5 V ± 10 %
Interface réseau	10/100baseT Ethernet (jack modulaire RJ45)
Interface système	Bus système Ascom 900
Entrées / Sorties	2 entrées optocouplées, 2 sorties optocouplées
Gestion des alarmes simultanées	Oui, avec présentation graphique et acquittement
Intégration de plans graphiques	Oui, jusqu'à 9 niveaux de localisation géographique
Personnalisation des informations	Configurable par utilisateur
Ajout de terminaux	Oui, définition et ajout de terminaux dans le système
Envoi de messages	Oui, vers terminaux mobiles et radiomessagerie
Sauvegarde des commentaires	Oui, avec l'historique des alarmes
Consultation de l'historique	Oui, en lecture seule
Test périodique du lien AMS-AMC	Oui
Redondance possible	Oui, installation de plusieurs AMS redondants
Système d'exploitation client AMC	Windows NT/2000/XP
Résolution minimale moniteur (AMC)	800 × 600 (1024 × 768 recommandé)
Carte réseau client	TCP/IP
Support des plans d'architecture	Images pixels et vectorielles
Compatibilité systèmes Ascom	Radiomessagerie et DATI existants
Flexibilité	Adaptable à toute application, interfacable systèmes externes (GTB, GTC, DI, Vidéo)
Fiabilité	Plate-forme matérielle et logicielle endurcie

FOIRE AUX QUESTIONS - AMS 2 ASCOM

Comment installer et configurer le serveur AMS 2 ?

L'installation doit être réalisée par un technicien qualifié. Le serveur nécessite une alimentation de 12.5V ±10% et une connexion réseau Ethernet. La configuration s'effectue via le logiciel AMC (Alarm Management Client) installé sur un poste Windows NT/2000/XP.

Puis-je connecter AMS à d'autres systèmes ?

Oui, AMS peut s'interfacer avec des systèmes externes tels que la GTB, GTC, DI et Vidéo. Il est également compatible avec les systèmes Ascom existants de radiomessagerie et DATI.

Comment personnaliser l'affichage des alarmes sur AMC ?

L'affichage est personnalisable par utilisateur. Vous pouvez configurer la présentation des informations, inclure des plans graphiques d'architecture jusqu'à 9 niveaux, et définir les consignes à afficher.

Que faire si une alarme n'est pas reçue ?

Vérifiez d'abord la connexion réseau et l'alimentation du serveur. Le système effectue un test périodique du lien entre AMS et AMC. Si le problème persiste, consultez l'historique des défauts système.

Comment ajouter un nouveau terminal portable au système ?

Depuis le logiciel AMC, vous pouvez ajouter et définir de nouveaux terminaux. Le système gère l'identification des portables et des types d'alarmes DATI (appels volontaires, immobilité, perte de verticalité, arrêt, test).

Comment sauvegarder l'historique des alarmes ?

Les commentaires peuvent être sauvegardés en mémoire avec les archives d'alarmes. La consultation de l'historique est possible mais non modifiable. Pour une sauvegarde externe, suivez les procédures de l'admin système.

Quelle est la procédure d'acquittement d'une alarme ?

L'alarme peut être acquittée depuis le poste AMC. Une fois acquittée, sa position sur la carte peut être agrandie, et les détails comme le type ou la provenance peuvent être consultés. Un message peut être envoyé vers un terminal mobile.

Comment tester le bon fonctionnement du système ?

Le système effectue automatiquement des tests périodiques du lien entre AMS et AMC. Vous pouvez également simuler une alarme pour vérifier la réception et l'affichage.

Puis-je utiliser AMS avec plusieurs postes AMC ?

Oui, un ou plusieurs AMS peuvent être connectés à un ou plusieurs AMC, permettant une utilisation multi-poste et multi-opérateurs.

Quels sont les prérequis système pour installer AMC ?

AMC nécessite Windows NT/2000/XP, une carte réseau TCP/IP, et un moniteur avec une résolution minimale de 800x600 (1024x768 recommandé). Les plans d'architecture peuvent être au format pixels ou vectoriel.

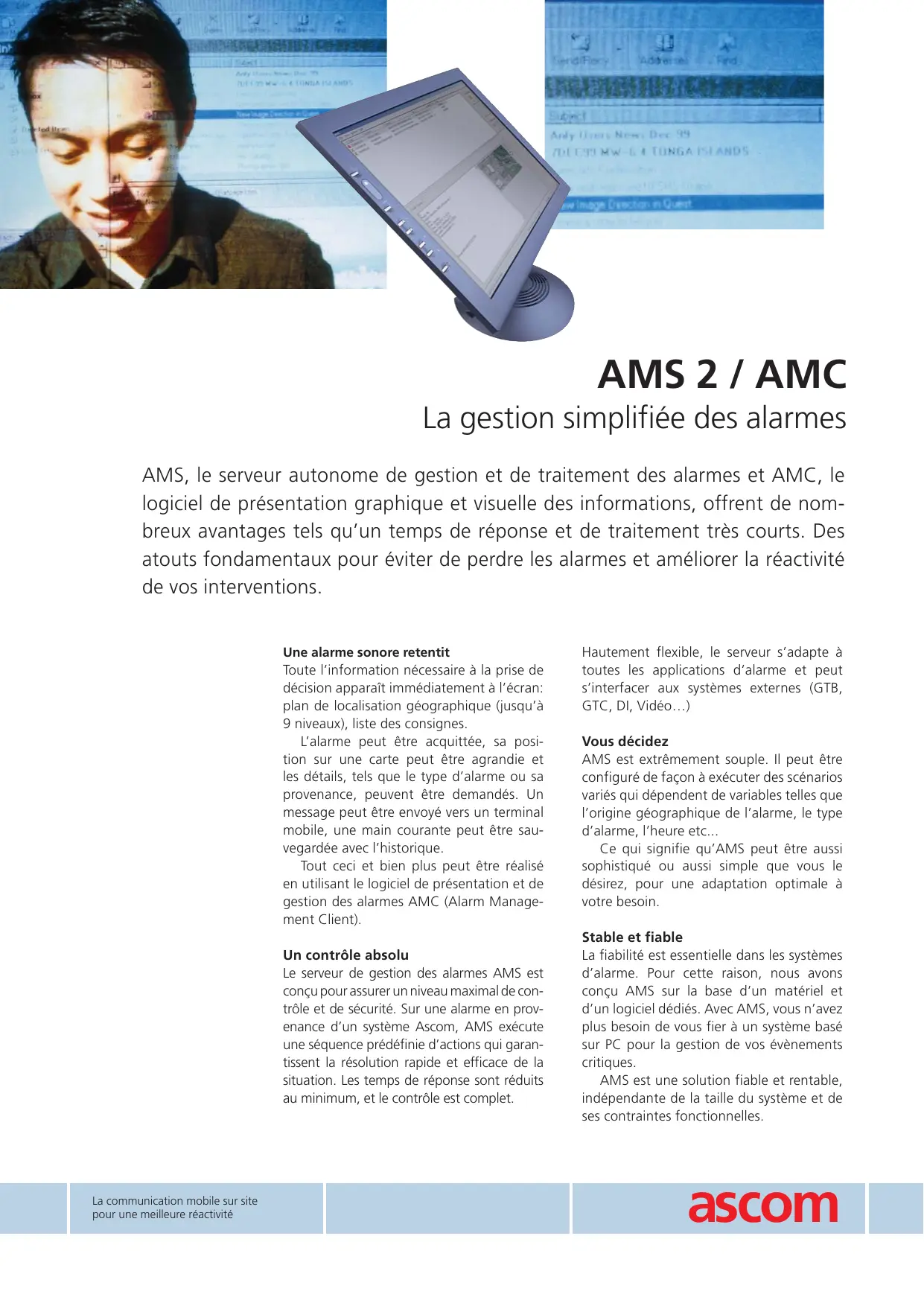

MODE D'EMPLOI AMS 2 ASCOM

La gestion simplifiée des alarmes

AMS, le serveur autonome de gestion et de traitement des alarmes, et AMC, le logiciel de présentation graphique et visuelle des informations, offrent de nombreux avantages tels qu'un temps de réponse et de traitement très courts. Des atouts fondamentaux pour éviter de perdre les alarmes et améliorer la réactivité de vos interventions.

Une alarme sonore retentit

Toute l'information nécessaire à la prise de décision apparait immédiatement à l'écran : plan de localisation géographique (jusqu'à 9 niveaux), liste des consignes.

L'alarme peut être acquittée, sa position sur une carte peut être agrandie et les détails, tels que le type d'alarme ou sa provenance, peuvent être demandés. Un message peut être envoyé vers un terminal mobile, une main courante peut être sauvegardée avec l'histoire.

Tout ceci et bien plus peut être réalisé en utilisant le logiciel de présentation et de gestion des alarmes AMC (Alarm Management Client).

Un contrôle absolu

Le serveur de gestion des alarmes AMS est conçu pour assurer un niveau maximal de contrôle et de sécurité. Sur une alarme en provenance d'un système Ascom, AMS exécute une série prédéfinie d'actions qui garantissent la résolution rapide et efficace de la situation. Les temps de réponse sont réduits au minimum, et le contrôle est complet.

Hauteur flexible, le serveur s'adapte à toutes les applications d'alarme et peut s'interfacer aux systèmes externes (GTB, GTC, DI, Video...)

AMS est extrêmement polyvalent. Il peut être configuré de façon à exécuter des scénarios variés qui dépendent de variables telles que l'origine géographique de l'alarme, le type d'alarme, l'heure etc...

Ce qui signifie qu'AMS peut être aussi sophistiqué ou aussi simple que vous le désirez, pour une adaptation optimale à votre besoin.

Stable et fiable

La fiabilité est essentielle dans les systèmes d'alarme. Pour cette raison, nous avons conçu AMS sur la base d'un matériel et d'un logiciel dédiés. Avec AMS, vous n'avez plus besoin de vous fier à un système basé sur PC pour la gestion de vos événements critiques.

AMS est une solution fiable et rentable, indépendante de la taille du système et de ses contraintes fonctionnelles.

Caracteristiques

Gestion des alarmes depuis les appareils portables DATI

Réception des alarmes depuis les modules AM & OM

Transmission des alarmes et des messages écrits

Gestion des données : indication d'absence, acquisitions, identification des portables et des types d'alarmes DATI (appels volontaires, immobilité, perte de verticalité, arrêt, test)

Gestion de l'acquis des alarmes par les portables

Gestion de la localisation par balise

Transcription de la messagerie

Exploitation et transcription des actions et des événements

Souplesse

Peut être adapté à toute application d'alarme

Interfacable avec les systèmes externes

Différents scénarios de traitement possibles, dépendant de variables telles que localisation de l'alarme, type d'alarme, heures etc...

Compatible avec les systèmes Ascom existants de radiomessagerie et DATI

Un ou plusieurs AMS peuvent être connectés à un ou plusieurs AMC, pour une utilisation multi-poste, multi-opérateurs

Fiabilité

Plate-forme matérielle et logicielle endurcie

Possibilité d'installer plusieurs AMS redondants

Détention des défauts système

Spécifications techniques - AMS

Microsoft Internet Explorer 5.0^TM ou version ultérieure

Alimentation: 12.5V ± 10%

Interface réseau: 10/100baseT Ethernet (Jack modulaire RJ45)

Interface système : bus système Ascom 900

2 entrées / 2 sorties optocouplées

Caracteristiques

Prise en compte d'alarmes simultanées

Présentation graphique des alarmes

Acquittement

Intégration de plans graphiques d'architecture

Présentation de l'information personnalisable pour chaque utilisateur

Ajout et définition de terminaux dans le système

Envoi de messages / radiomessagerie

Des commentaires peuvent être sauvegardés en mémoire avec les archives d'alarmes

Consultation (mais pas modification) de l'historique des alarmes

Souplesse

Configuration des droits utilisateurs selon niveau hiérarchique

Fiabilité

Test périodique du bon fonctionnement du lien entre AMS et AMC

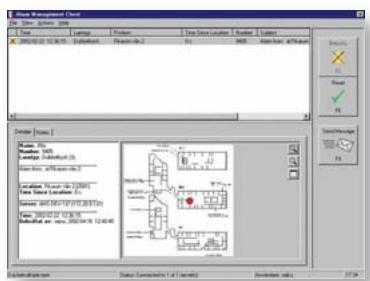

Spécifications techniques - AMC

Système d'exploitation Windows NT/2000/XP

Plans d'architecture : support des images pixels et vectorielles

Résolution minimale du moniteur:

800 × 600 (1024 x 768 recommandé)

Carte réseau: TCP/IP
