DSP 600 - Processeur de signal audio DYNACORD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur de signal audio numérique (DSP)
Marque	DYNACORD
Modèle	DSP 600
Dimensions (H x L x P)	1U (4,4 cm) x 48,3 cm (19 pouces) x 35,3 cm
Poids	Environ 3,5 kg
Alimentation	100-240 V AC, 50-60 Hz, auto-régulée, fusible secteur 5x20 mm T800 mA
Entrées	2 entrées analogiques (XLR symétriques), 1 entrée AES/EBU (XLR), 2 sorties Thru analogiques, 1 sortie Thru AES/EBU
Sorties	6 sorties analogiques (XLR symétriques)
Résolution audio	24 bits, 48 kHz
Traitement du signal	Filtres FIR (512 taps), EQ paramétrique 10 bandes + EQ graphique 31 bandes en entrée, EQ paramétrique 5 bandes en sortie, délais, limiteurs, crossover
Configurations prédéfinies	2 voies stéréo + FR, 3 voies stéréo, 4 voies + FR, 5 voies + FR, 3 voies stéréo avec mono sub + FR, 4 voies stéréo avec mono sub/LF, configuration libre 2x6
Contrôle et programmation	Face avant avec écran LCD graphique 192x32, boutons dédiés ; logiciel IRIS-Net via USB (type B) ou Ethernet (RJ45)
Mémoire des préréglages	60 préréglages d'usine, 30 préréglages utilisateur (mémoire Flash)
Générateur de test intégré	Sinus, bruit rose, bruit blanc
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides ni de produits abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; débrancher avant toute intervention ; utiliser uniquement des pièces d'origine pour la maintenance
Pièces détachées et réparabilité	Fusible secteur (5x20 mm, T800 mA, 250 V) remplaçable ; câble d'alimentation IEC
Informations générales	Processeur audio professionnel pour systèmes de sonorisation, lieux de culte, tournées, clubs, etc.

FOIRE AUX QUESTIONS - DSP 600 DYNACORD

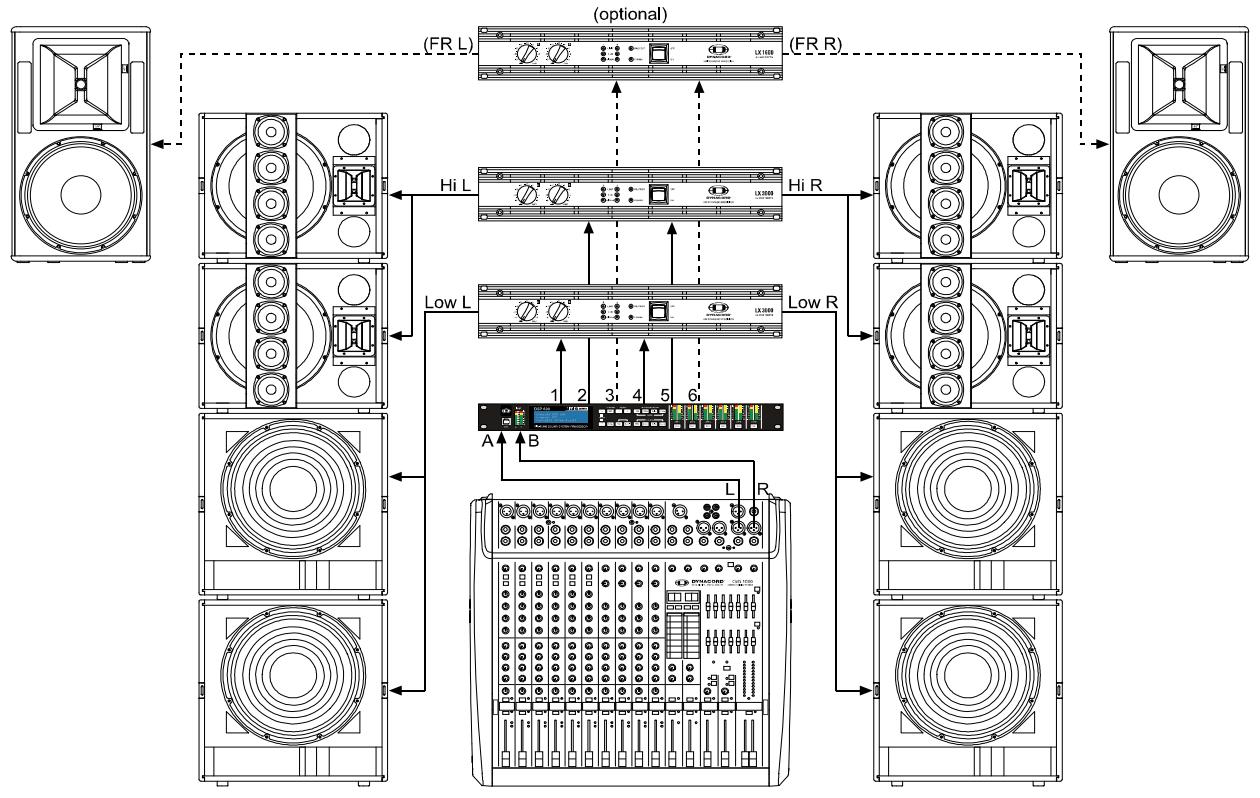

Comment configurer le DSP 600 pour un système 2 voies stéréo ?

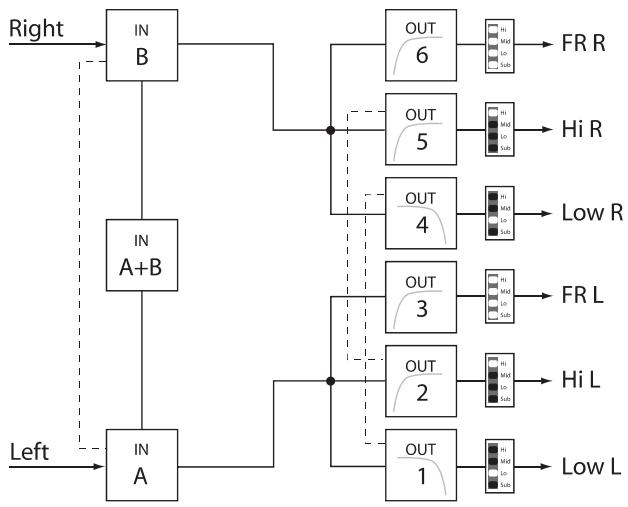

Utilisez le mode 2 Way Stereo + Full Range. Connectez l'entrée A à la voie gauche et l'entrée B à la droite. Les sorties 1 et 2 sont respectivement les basses et aigus gauche, les sorties 4 et 5 les basses et aigus droit. Les paramètres d'égalisation et de délai sont liés automatiquement.

Comment rappeler un préréglage d'usine ?

Appuyez sur le bouton Recall (rappel). Utilisez les touches VALUE haut/bas pour sélectionner le préréglage (F01 à F60). Appuyez à nouveau sur Recall pour charger. Si la configuration change, un avertissement s'affiche ; confirmez pour appliquer.

Puis-je utiliser l'entrée numérique AES/EBU ?

Oui, sélectionnez Digital dans le menu Setup (INPUT Audio). Le signal doit être au format AES3 avec une fréquence d'échantillonnage de 32 à 192 kHz. La LED LOCK s'allume en vert lorsque la synchronisation est établie.

Comment verrouiller la face avant pour éviter les modifications accidentelles ?

Dans le menu Setup, allez dans Lock. Choisissez le mode de protection (Panel Locked, Panel and USB Locked, etc.) et définissez un code à 4 chiffres. Appuyez sur Store pour activer. Pour déverrouiller, entrez le code.

Qu'est-ce que FIR-Tune et comment l'utiliser ?

FIR-Tune est une fonction qui charge des filtres FIR spécifiques aux haut-parleurs DYNACORD pour linéariser la réponse en fréquence et en phase. Activez-le via IRIS-Net en chargeant un fichier de réglage de haut-parleur (.sps) dans la voie de sortie correspondante.

Comment régler le délai pour aligner des haut-parleurs éloignés ?

Utilisez le Speakar Delay (bouton SPEAKER Delay). Sélectionnez la sortie, activez le délai, puis réglez la valeur en millisecondes ou en distance (m, cm, pieds). Le calcul tient compte de la température ambiante configurée dans Setup.

Quelle est la fonction du paramètre Amp dans le menu Level/Limiter ?

Le paramètre Amp permet de sélectionner le modèle d'amplificateur DYNACORD connecté. Les réglages de seuil du limiteur sont alors automatiquement adaptés pour protéger les haut-parleurs. Si l'amplificateur n'est pas dans la liste, choisissez 'User' et réglez manuellement le gain.

Comment effectuer une mise à jour du micrologiciel (firmware) ?

Téléchargez la dernière version du firmware depuis le site www.dynacord.com. Connectez le DSP 600 à un PC via le port USB avant ou Ethernet. Utilisez le logiciel IRIS-Net pour charger le nouveau firmware dans la mémoire Flash de l'appareil.

Que faire si le témoin Clip rouge s'allume sur les entrées ?

Le témoin Clip indique un écrêtage du convertisseur A/N. Réduisez le niveau de sortie de la console ou activez le PAD -6 dB à l'arrière de l'appareil. Le niveau nominal optimal se situe lorsque les LED +6 dBu (vert) et +12 dBu (jaune) s'allument régulièrement.

Quelles sont les configurations disponibles dans le DSP 600 ?

Sept configurations prédéfinies sont disponibles : 2 Way Stereo + FR, 3 Way Stereo, 4 Way + FR, 5 Way + FR, Free Configuration 2 In 6 Out, 3 Way Stereo-MonoSub+FR et 4 Way Stereo-MonoSub/LF. Chaque configuration définit le routage, les liens de paramètres et les fonctions des sorties.

MODE D'EMPLOI DSP 600 DYNACORD

Caractéristiques du DSP 600 96 Déballage & Garantie 97 IRIS-Net 97 Prise en main 98

CONTROLES & CONNECTIQUE 100

Face avant 100 Panneau arrière 103 Installation 104

SETUP (CONFIGURATION) 107

107 Verrou - Accès à la face avant 110

MODE RUN-TIME 112

Écran LCD 112 Vumètres 112 Vumètres de Réduction Gain en sortie 113 Boutons Mute des voies de sortie 113 Témoins de Fonction des voies de sortie 114 Rappel des prérogatives 114 Preset Store 115 Édition 115

ParamètresDSP. 116

CONFIGURATIONS DU DSP 600 124

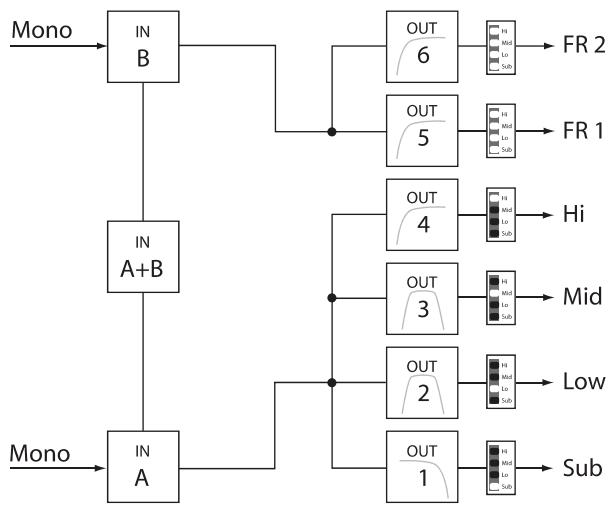

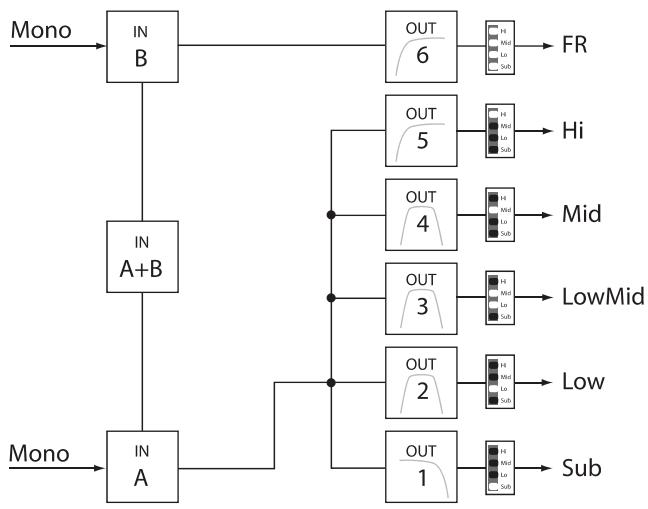

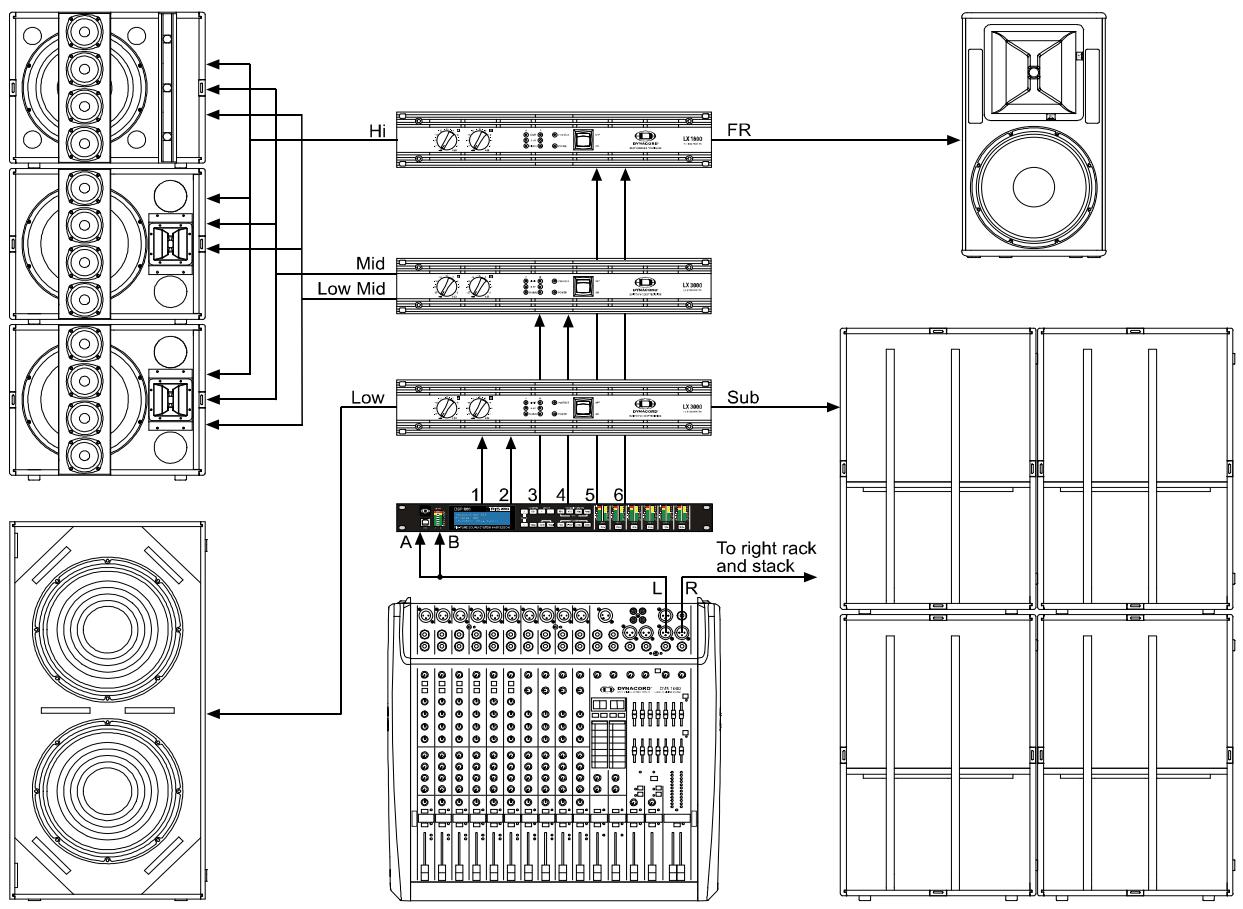

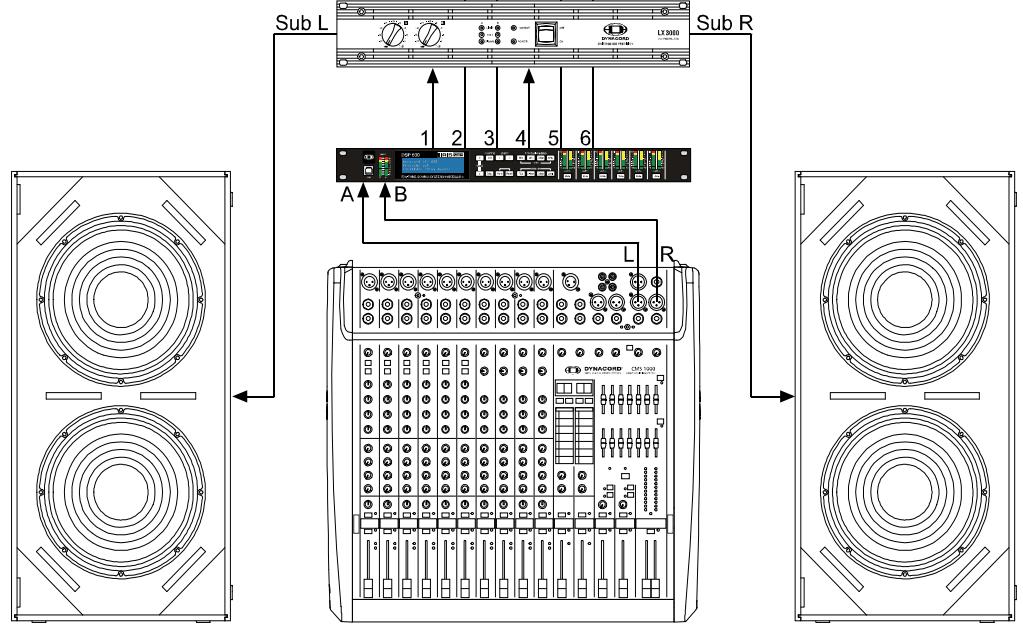

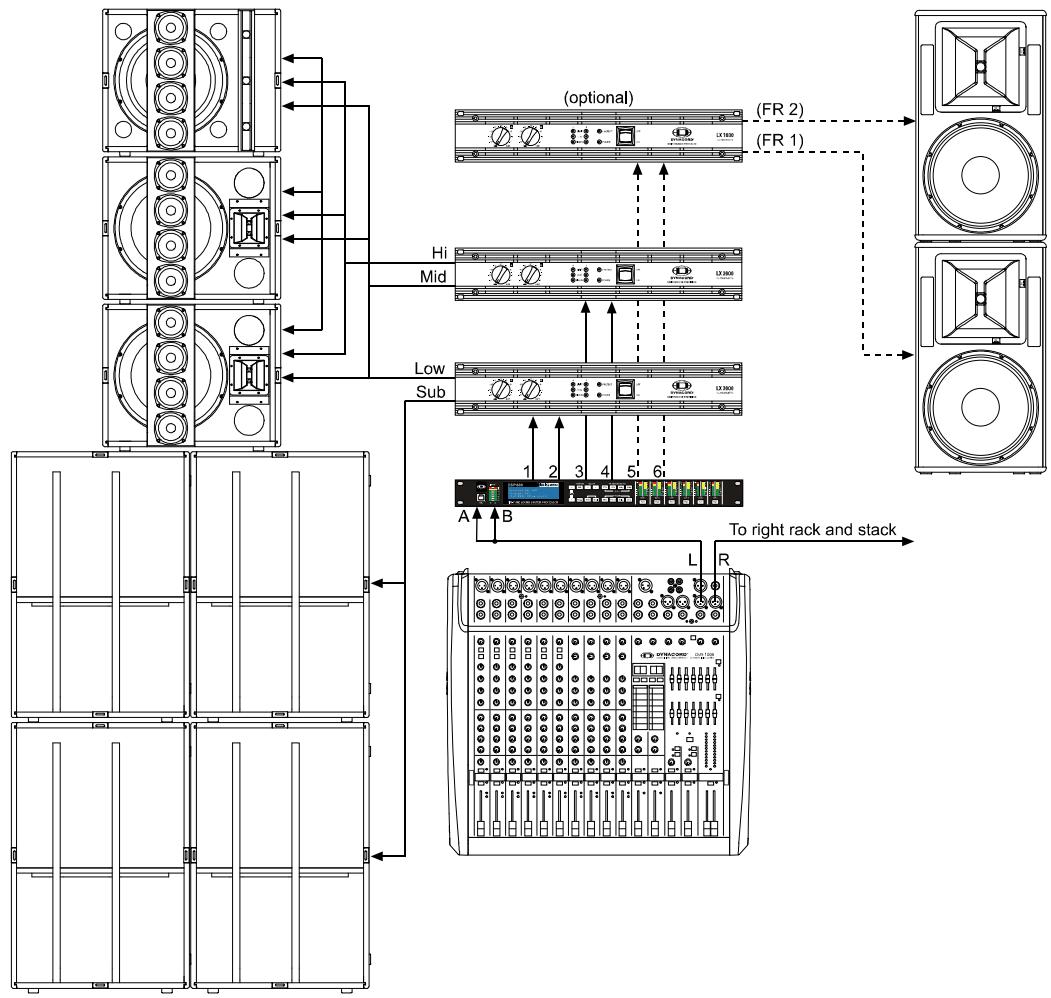

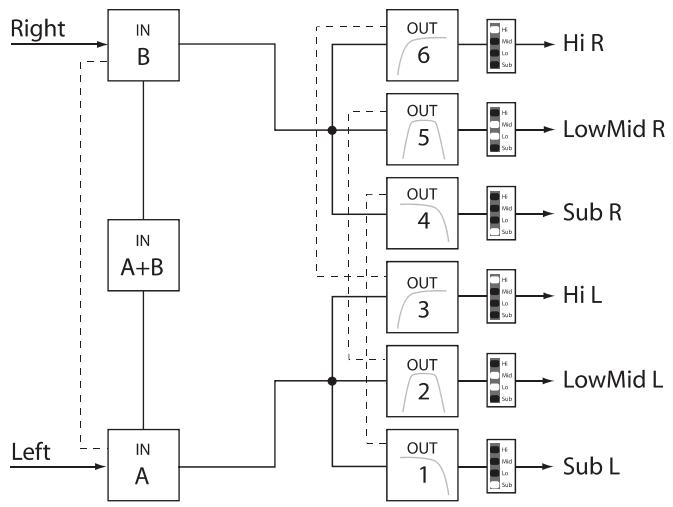

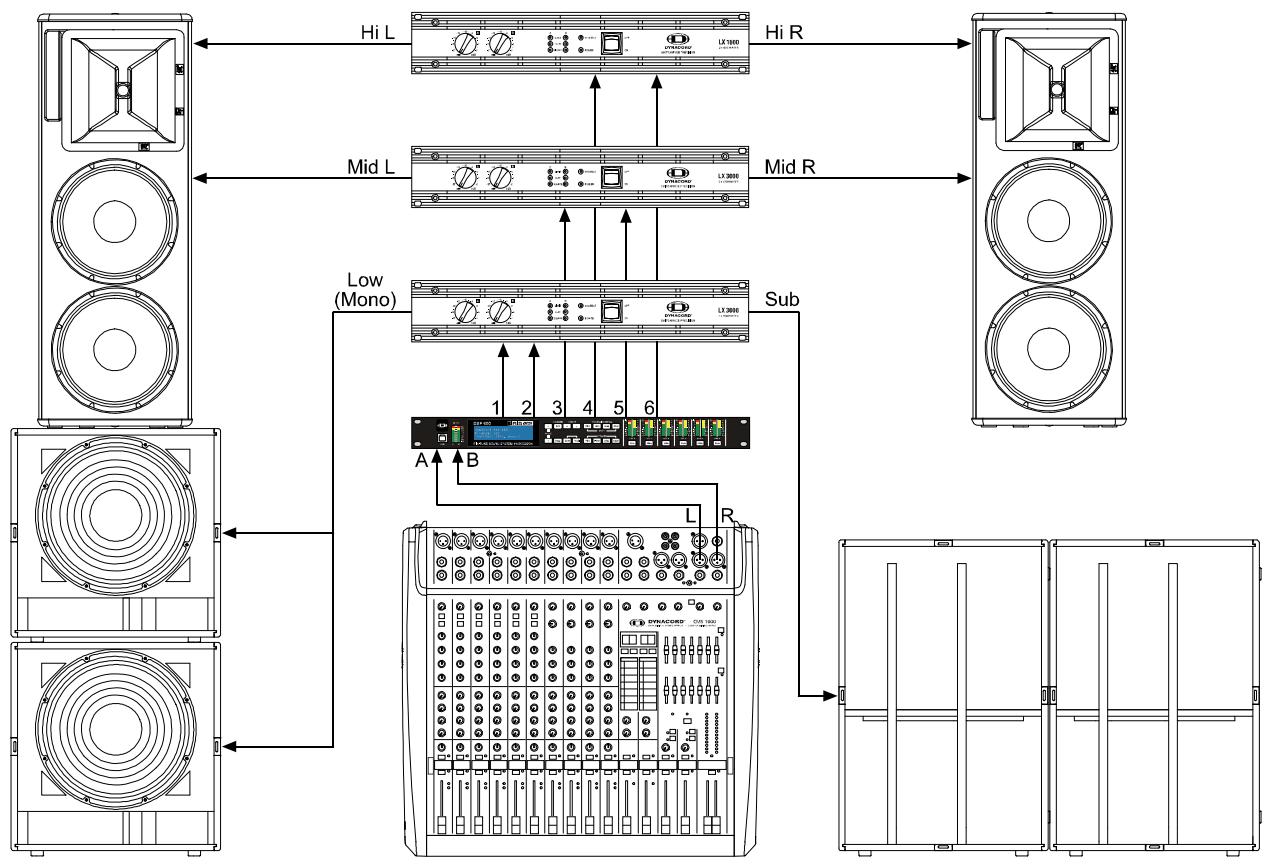

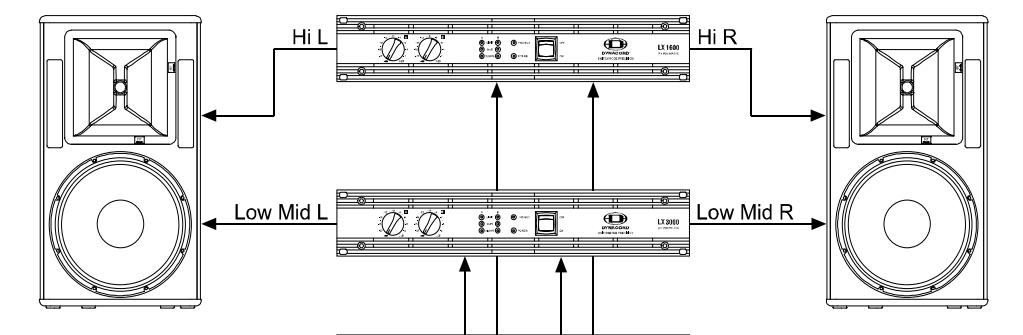

2 Way Stereo + Full Range 125 3 Way Stereo 126 4 Way + FR 127 5 Way + FR 128 Free Configuration - Full Edit 2 In 6 Out 129 3 Way Stereo-MonoSub+FR 130 4 Way Stereo-MonoSub/LF 131

MODES DE FONCTIONNEMENT & PRÉRÉGLAGES 132

SPECIFICATIONS 134

Dimensions 134 Block diagram 135 Signal flow chart 136

ÉQ PLOT IMAGES 137

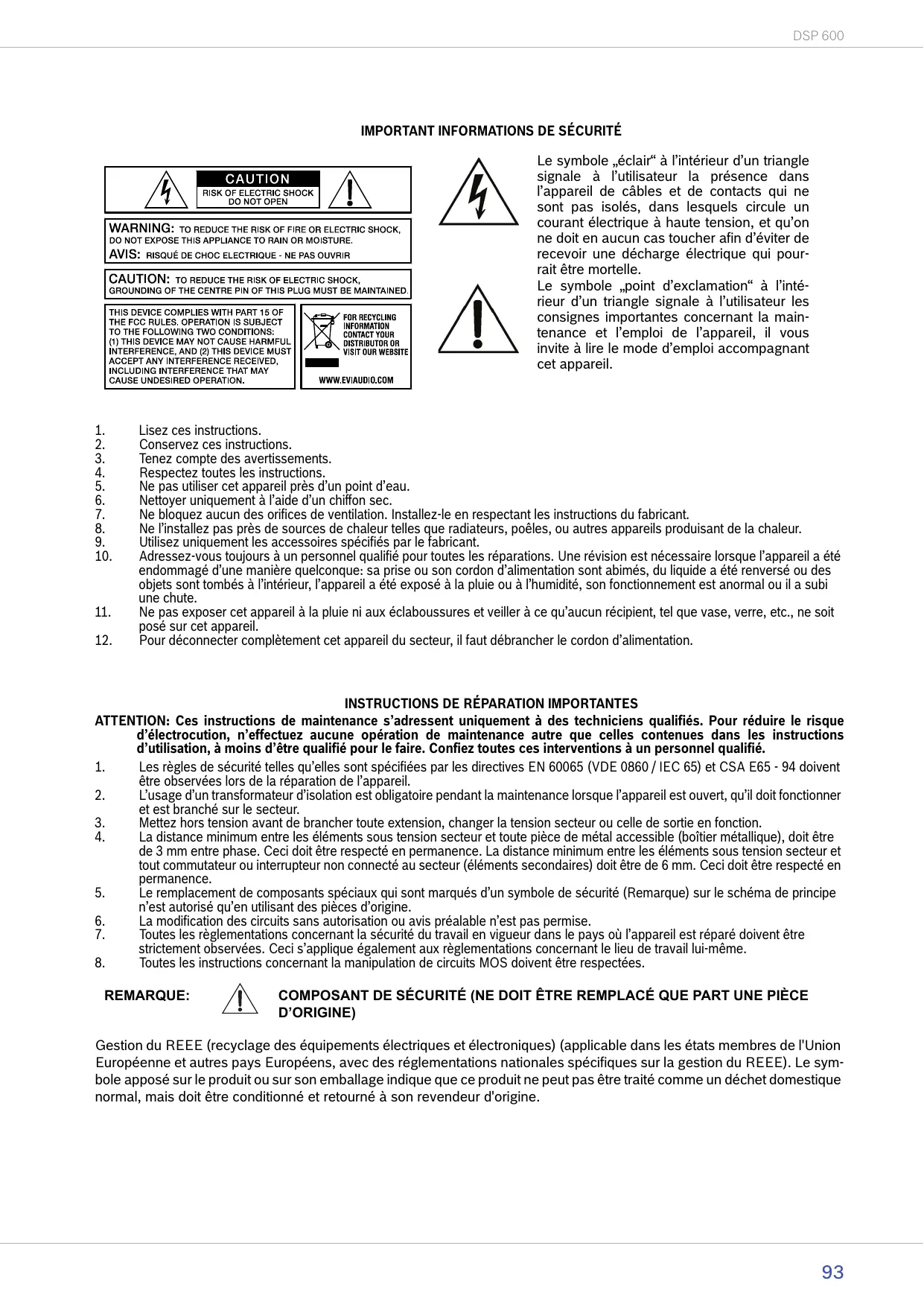

Le symbole „éclair“ à l'intérieur d'un triangle signale à l'utilisateur la présence dans l'appareil de câbles et de contacts qui ne sont pas isolés, dans lesquels circule un courant électrique à haute tension, et qu'on ne doit en aucun cas toucher afin d'éviter de recevoir une décharge électrique qui pourrait être mortelle.

Le symbole „point d'exclamation“ à l'intérieur d'un triangle signale à l'utilisateur les consignes importantes concernant la maintenance et l'emploi de l'appareil, il vous invite à lire le mode d'emploi accompagnant cet appareil.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte des avertissements.
4. Respectez toutes les instructions.
5. Ne pas utiliser cet appareil près d'un point d'eau.
6. Nettoyer uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Installez-le en respectant les instructions du fabricant.
8. Ne l'installe pas près de sources de chaleur telles que radiateurs, poêles, ou autres appareils produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
10. Adressez-vous toujours à un personnel qualifié pour toutes les réparations. Une révision est nécessaire lorsque l'appareil a été endommagé d'une manière quelconque : sa prise ou son cordon d'alimentation sont abimés, du liquide a été renversé ou des objets sont tombés à l'intérieur, l'appareil a été exposé à la pluie ou à l'humidité, son fonctionnement est anormal ou il a subi une chute.
11. Ne pas exposer cet appareil à la pluie ni aux éclaboussures et veiller à ce qu'aucun récipient, tel que vase, verre, etc., ne soit posé sur cet appareil.
12. Pour déconnecter complètement cet appareil du secteur, il faut débrancher le cordon d'alimentation.

Instructions de réparation importantes

ATTENTION: Ces instructions de maintenance s'adressent uniquement à des techniciens qualifiés. Pour réduire le risque d'électrocution, n'effectuez aucune opération de maintenance autre que celles contenues dans les instructions d'utilisation, à moins d'être qualifié pour le faire. Confiez toutes ces interventions à un personnel qualifié.

1. Les règles de sécurité telles qu'elles sont spécifiées par les directives EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doivent être observées lors de la réparation de l'appareil.
2. L'usage d'un transformateur d'isolation est obligatoire pendant la maintenance lorsque l'appareil est ouvert, qu'il doit fonctionner et est branché sur le secteur.
3. Mettez hors tension avant de brancher toute extension, changer la tension secteur ou celle de sortie en fonction.
4. La distance minimum entre les éléments sous tension secteur et toute pièce de métal accessible (boîtier métallique), doit être de 3 mm entre phase. Ceci doit être respecté en permanence. La distance minimum entre les éléments sous tension secteur et tout commutateur ou interrupteur non connecté au secteur (éléments secondaires) doit être de 6 mm. Ceci doit être respecté en permanence.
5. Le remplacement de composants spéciaux qui sont marqués d'un symbole de sécurité (Remarque) sur le schéma de principe n'est autorisé qu'en utilisant des pièces d'origine.
6. La modification des circuits sans autorisation ou avis préalable n'est pas permise.
7. Toutes les règlementations concernant la sécurité du travail en vigueur dans le pays où l'appareil est réparé doivent être strictement observées. Ceci s'applique également aux règlementations concernant le lieu de travail lui-même.
8. Toutes les instructions concernant la manipulation de circuits MOS doivent être respectées.

Composant de securite (NE DOIT etre remplacé que PART une piece d'origine)

Gestion du RREE (recyclage des équipements électriques et électroniques) (applicable dans les états membres de l'Union Européenne et autres pays européens, avec des réglementations nationales spécifiques sur la gestion du RREE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme un déchet domestique normal, mais doit être conditionné et retourné à son revendeur d'origine.

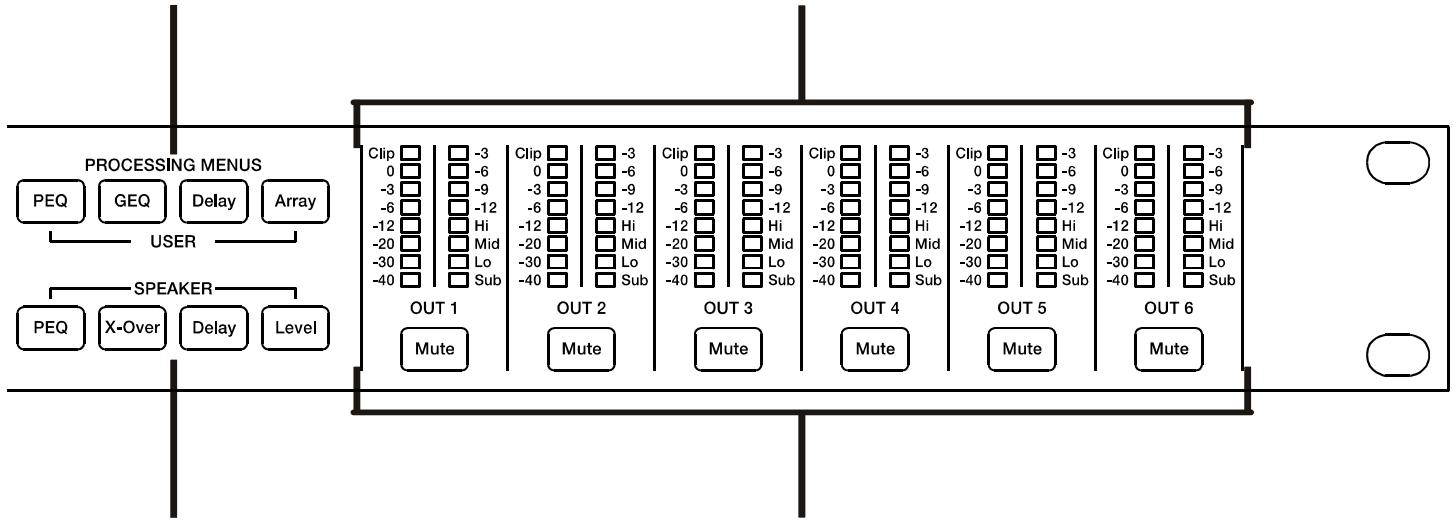

1 Présentation

Menu Processing pour

• EQ Paramétrique
• EQ Graphique
• Délay d'entrée
• Réglages Array

Vumètre de Réduction de Gain en sortie, Témoins de fonction des voies de sortie et Vumètres de sortie

Boutons de Contrôle pour EQ Paramétrique, Crossover, Délai et Niveau

Boutons Mute des voies de sortie

Merci d'avoir choisi le traitement de signal numérique DYNACORD DSP 600. Le DSP 600 (Digital System Processor) est un traitement de signal numérique universel à deux entrées, six sorties ayant une grande souplesse de configuration, ce qui lui permet de gérer une multitude de besoins et d'applications audio; qu'il s'agisse de systèmes de sonorisation installés en permanence, lieux de culte, de lieux de conventions et de meetings, de tournées de concerts, de clubs, ou d'une sono portable, etc.

ATTENTION: Afin d'obtenir des performances optimales et éviter d'endommager le processeur, ou votre équipement sonore, ou encore vos oreilles, veuillez lire, comprendre et respecter toutes les instructions mentionnées dans ce mode d'emploi. Le non-respect de ces consignes pourrait être la cause de mauvaises performances, de pertes ou de blessures.

2.1 Caractéristiques du DSP 600

La structure interne de traitement du signal peut être configurée en 2 voies stéréo + full-range, 3 voies stéréo, 4 voies mono + full-range, 5 voies mono + full range, 3 voies stéréo avec mono sub + full-range, 4 voies stéréo avec mono sub et basse fréquence et enfin comme routeur matriciel 2 × 6 entièrement assignable.

Le DSP 600 remplace à lui seul les racks entiers de processeurs de signal qui étaient nécessaires jusqu'à maintenant pour configurer et contrôler correctement les systèmes de sonorisation avec un seul processeur Dual-Core DSP. Les avantages considérables du DSP 600 sur les racks de systèmes de traitement du signal incluent:

• Traitement du signal numérique en 24 bits, 48 kHz
• Pas de câblage qui pourrait causer des pannes ou ajouter du bruit. Structure de gain optimale à tous les étages du traitement du signal ; pas de disparité de gain d'un processeur à l'autre. Préréglages d'usine et utilisateur pouvant être rappelés ; reconfiguration instantanée du système pour l'adapter à différentes applications et performances.
• Fonctionnement simple et intuitif; édition depuis un PC et IRIS-Net

Fir-tune

Le DSP 600 compte des filtres à réponse d'impulsion finie (Finite Impulse Response - FIR) à chaque sortie apportant une linéarisation des haut-parleurs. Les filtres FIR apportent les avantages suivants, par rapport aux filtres IIR (Bessel, Butterworth,...).

• Réponse en fréquence extrêmement linéaire
• Coupe-bande à très forte atténuation
• Systèmes à phase linéaire

De plus, FIR-TUNE permet la linéarisation de la fréquence et de la phase des vos haut-parleurs DYNACORD. L'activation de FIR-TUNE est aussi simple que d'installer un haut-parleur FIR. Le réglage s'effectue dans la voie de sortie du DSP 600. Le logiciel IRIS-Net sert à charger les réglages de haut-parleurs (Speaker Settings), et la plupart des réglages de haut-parleurs DYNACORD FIR sont inclus. Veuillez vous reporter à la documentation IRIS-Net pour plus de détails sur l'utilisation des réglages de haut-parleurs.

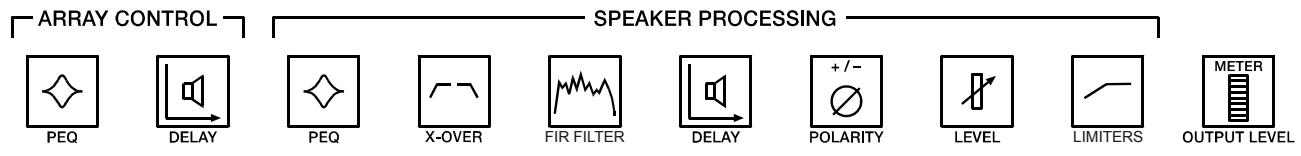

Chaque processeur du système numérique DSP 600 inclut les blocs de traitement du signal suivants:

Entrées

• Détente de la tonalité Pilote VU-Mètre d'entrée
• Entrées analogiques ou AES/EBU
• Convertisseurs A/N 24 bits, 48 kHz
• Égaliseur paramétrique 10 bandes Égaliseur graphique 31 bandes Delay

Routeur matriciel/mixeur

• Deux entrées (stéréo)
• Entrée avec sommation mono gauche/droite
• Six sorties assignables

Sorties (chacune)

• Contrôle Audio (Égaliseur paramétrique 5 bandes + delay)
• Filtrage (filtres salle-haut / salle-bas), avec type de filtre sélectionnable
• Égaliseur paramétrique 6 bandes Filtre FIR avec 512 Taps Delay Polarité
• Limiteur détectant les crées RMS par anticipation
• TEMP Limiteur
• Niveau (Level) & Mute Convertisseurs A/N 24 bits, 48kHz D/A
• Générateur de tonalité Pilote VU-mètres
• Affichage des assignations de sortie par LED ; sub, low, mid & high
• Bouton Mute VU-mètres de réduction de gain

AUTRES fonctionnalités:

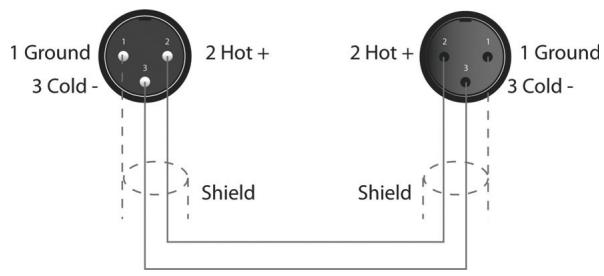

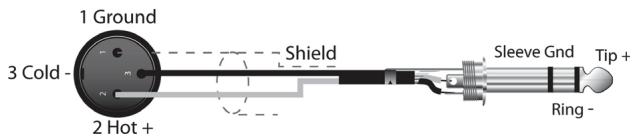

• Entrées et sorties XLR symétrisées électroniquement
• Connecteurs XLR Thru (analogue + AES/EBU)
• Niveau d'entrée -6 dB commutable
• Générateur de Test (sinusoidal, bruit rose, bruit blanc)
• Interface à fermer par contact
• Port USB en face avant pour la connexion à un PC muni du logiciel IRIS-Net ; édition des préréglages, contrôle et monitoring en temps réel des paramètres.
• Mises à jour du micrologiciel via le port USB ou le port Ethernet
• Mémoire FLASH pour le stockage des prééglages et la mise à jour du micrologiciel
• Écran LCD graphique 192 x 32 rétro-éclairé
• Navigation / commandes d'édition sur LCD Raccourcis pour la navigation entre blocs du DSP Alimentation interne auto-régulée; 100-240 V AC, 50-60 Hz
• Entrée secteur au standard IEC avec fusible externe replacable

2.2 Déballage & garantie

Sortir délicatement le DSP 600 de son emballage et des matériaux de protection. Veuillez conserver tous les matériaux d'emballage et le carton, au cas où vous devriez returner le DSP 600 pour une intervention sous garantie. Sont fournis avec le DSP 600 : le présent Mode d'Emploi, la carte de garantie et le cordon secteur. Contactez votre distributeur, revendeur ou installateur si un des ces éléments est manquant. Veuillez conserver le certificat de garantie et le reçu ou la facture qui devront être présentés au moment de l'intervention sous garantie pour que celle-ci soit prise en compte.

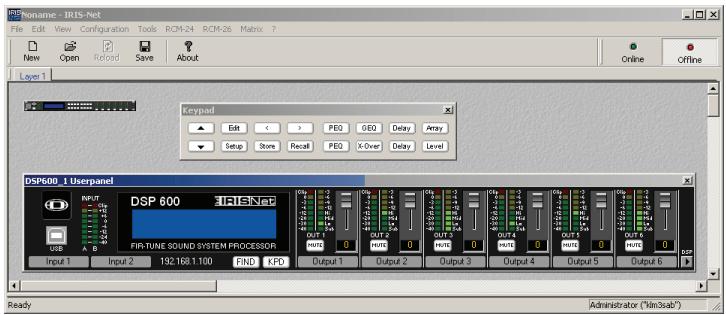

2.3 IRIS-Net

Le logiciel pour PC IRIS-Net (Intelligent Remote & Integrated Supervision) sert à configurer et à faire fonctionner le DSP 600. La configuration du DSP 600 peut se faire indépendamment (sans connexion entre le PC et le DSP 600) sur le PC. Après avoir établi la liaison entre le PC et le DSP 600 via Ethernet ou USB, la configuration peut être transmise au DSP 600. En plus des configurations, IRIS-Net peut aussi servir à la surveillance, au contrôle et au monitoring du DSP 600. La dernière version du logiciel IRIS-Net est disponible sur www.dynacord.com.

Branchement du DSP 600

Connecter les entrées et sorties de signal du DSP 600 (console - DSP 600 - amplificateur). Vérifier que chaque sortie est connectée au bon amplificateur et haut-parleur(s). Le DSP 600 ne doit être branché sur le secteur qu'au moyen du cordon fourni (IEC A. C) ou au moyen d'un cordon d'alimentation fourni par le revendeur / installateur satisfaisant à la réglementation de votre pays ou configuration régionale. Après la mise sous tension, le numéro et le nom du dernier préréglage chargé et le mode de configuration sont affichés.

Rappeld'unpreréglage

Presser le bouton Recall et sélectionner le préréglage d'usine correspondant à votre configuration de haut-parleurs. Presser à nouveau le bouton Recall pour activer ce préréglage. Si la configuration du DSP 600 change, le bouton Recall devra être pressé une troisième fois. Les LED de configuration indiquent la fonction de chaque voie de sortie. Full range est indiqué par toutes les LED allumées.

Illustration 2-1: Témoins de fonction de voie de sortie

ATTENTION: Les réglages des paramètres des préréglages d'usine du DSP 600 sont parfaitement optimisés et ne doivent pas être changés. Particulièrement la modification des réglages X-Over, PEQ ou Limiter peut endommager vos haut-parleurs.

Les étapes suivantes décrivent le réglage d'une seule voie de sortie.

Configuration du niveau (LEVEL)

Presser le bouton Level pour ouvrir le dialogue Level/Limiter.

Le paramètre Level permet de régler le rapport de niveau entre les haut-parleurs de graves (sub) et d'aigus (top). Par ex. Si les paramètres d'un préréglage ont été optimisés pour 2 subs, vous pouvez augmenter le réglage Sub Level de 6 dB si vous n'utilisez qu'un seul sub dans votre application. À l'inverse, vous pouvez réduire le réglage Top Level de 6 dB.

Selection du type d'amplifcateur

Sélectionner le type d'ampli de puissance connecté au DSP 600 à l'aide du paramètre Amp. Veuillez noter qu'il existe de multiples cases pour un type d'amplificateur si celui-ci dispose de plusieurs réglages de sensibilité.

OUT 1:Level/Limiter
Level: 6.0dB	Polarity:Inv
Amp: H 5000 (0 dBu)

Si le type d'amplificateur connecté au DSP 600 ne figure pas dans la liste, sélectionner l'option User. Dans ce cas, vous devrez ajuster manuellement le paramètre Gain. Vérifier les caractéristiques techniques de votre amplificateur pour la valeur du gain.

Si la valeur de gain correcte vous est inconnue, régler le paramètre Amp sur Default. Pour ce réglage un gain de 39 dB est utilisé, c'est suffisant pour la plupart des amplificateurs. En sélectionnant le bon type d'amplificateur les réglages de limiteur de la voie sont adaptés automatiquement, afin que les haut-parleurs connectés soient protégés convenablement. Vérifier que le niveau de l'amplificateur est réglé sur 0 dB pour obtenir la puissance maximum des amplis.

Configuration du DELAY

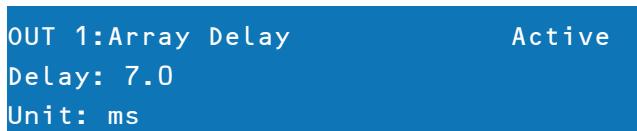

Le DSP 600 peut servir à compenser le positionnement des enceintes ou du réseau de haut-parleurs les uns par rapport aux autres ou par rapport à la source sonore d'origine. Presser le bouton SPEAKER Delay pour régler une ou plusieurs voies de sortie, puis sélectionner Active dans ce dialogue. Sélectionner l'unité voulue (l'usage du cm est recommandé) et modifier le réglage du paramètre Delay.

OUT 1:Output Delay Active Delay:7.0 Unit:ms

Il est important de régler une valeur de Delay correcte pour éviter toute annulation acoustique des signaux. Par exemple, si vous utilisez les deux voies fullrange de la configuration "2way + FR" comme lignes à retard, le Delay de ces deux voies devra être réglé en fonction de la distance par rapport à la sono principale. Si tous les haut-parleurs connectés servent de ligne à retard, ou si la sono principale doit être déplacée acoustiquement "à l'arrière de la scène", le paramètre Input Delay des voies d'entrée A et/ou B devra être utilisé. Presser le bouton USER Delay afin d'utiliser le delay d'entrée (Input Delay), un maximum de 2 secondes de Delay est disponible pour chaque entrée.

Configuration de l'egaliseur

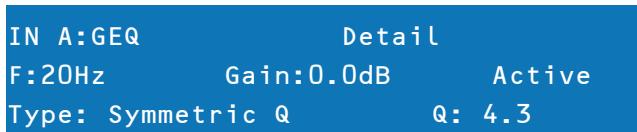

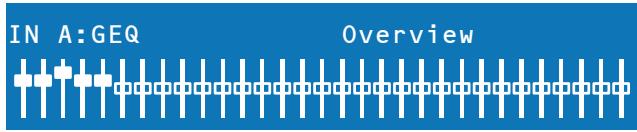

Utiliser le GEQ (31 bandes) et le PEQ (10 bandes) de chaque voie d'entrée pour ajuster le son de votre système aux caractéristiques de la musique. Presser le bouton USER PEQ ou GEQ pour accéder aux dialogues de l'égaliseur.

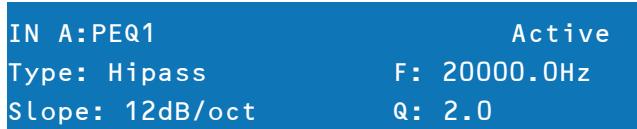

IN A:PEQ1 Active
Type: Hipass F: 20000.0Hz
Slope: 12dB/0ct Q: 2.0

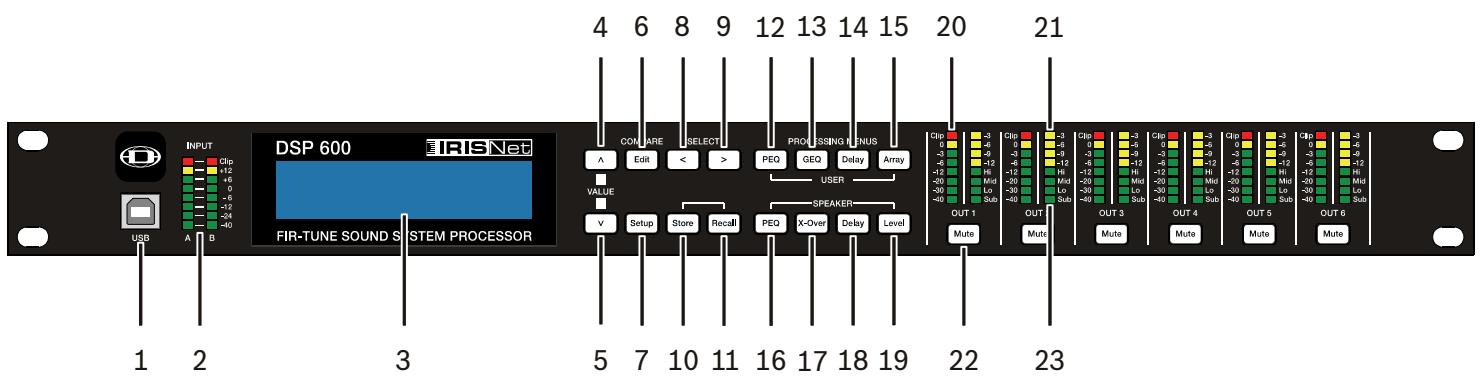

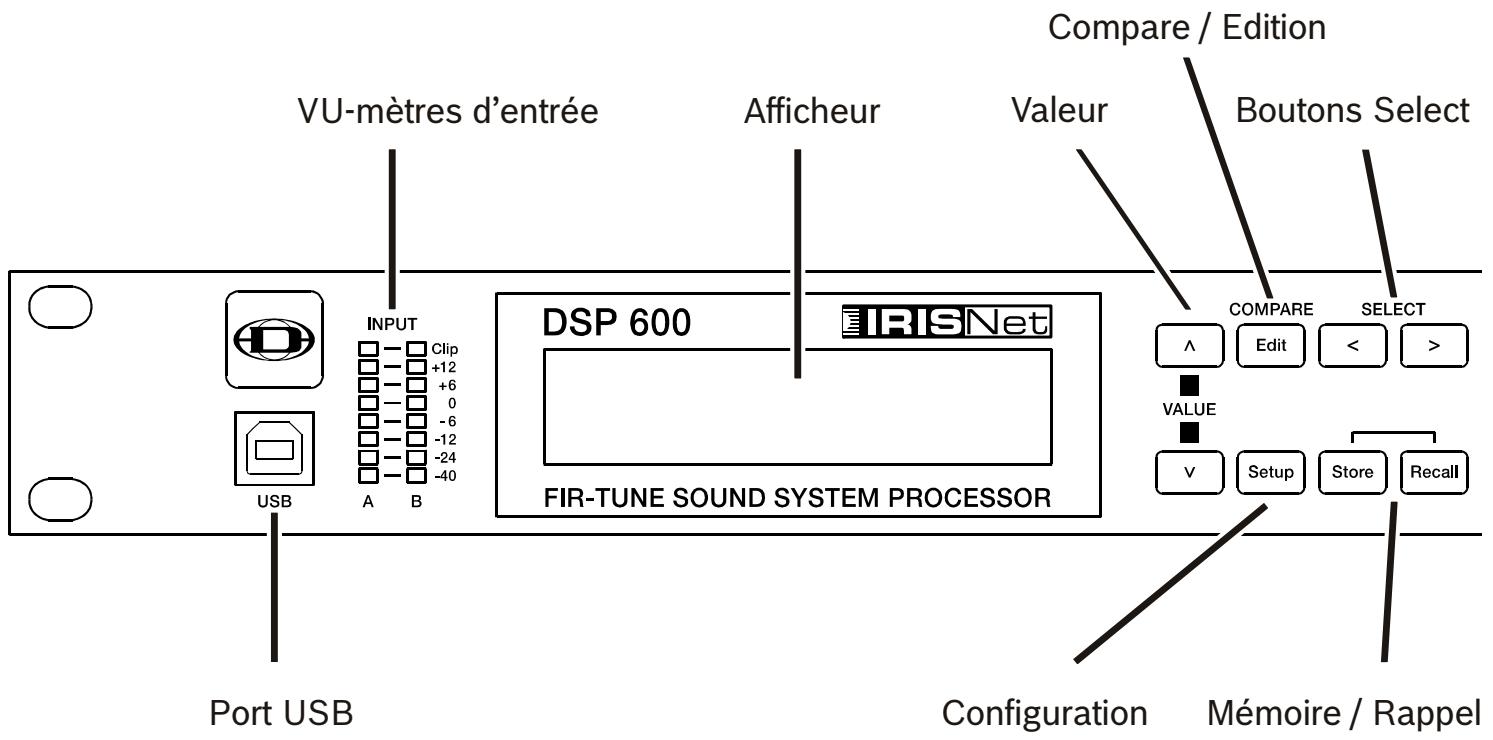

1-Connector USB

Port USB 1.1 pour la connexion à un PC fonctionnant sous Windows XP, Vista ou 7. La connexion à un PC permet de faire fonctionner l'application IRIS-Net. Le DSP 600 peut être facilement commandé, édité et configuré pour son installation grâce à cette interface intuitive simple à utiliser. Les mises à jour du micrologiciel disponibles sont téléchargeables depuis le site web www.dynacord.com et peuvent être chargées dans l'appareil via son port USB; les mises à jour sont ainsi très simples à effectuer.

2 - INPUT: Vu-métres de nivéau d'entrée

Le DSP 600 ne dispose pas par lui-même de contrôle du niveau d'entrée. Un réglage adéquat du niveau d'entrée sera obtenu en réglant le niveau de sortie provenant des bus de sortie (L / R) de la console connectée (ou de tout autre équipement de sortie audio), puisque la plupart des sorties des consoles d'aujourd'hui sont calibrées en dBu. Si la console fonctionne à un niveau optimal, il en sera de même pour le DSP 600. Les Vu-mêtres d'entrée surveillent le niveau des entrées analogiques ou AES-EBU, en fonction du mode d'entrée sélectionné dans le menu Setup (Configuration). Une performance signal/bruit optimale sera obtenue lorsque le niveau d'entrée nominal (moyenne), allume régulièrement les témoins à LED +6dBu (vert) et / ou +12dBu (jaune). Comme le DSP 600 est un appareil audio numérique – et que l'échantillonnage numérique produit des résultats fort déplaisants, le témoin à LED Clip (rouge) ne doit pas s'allumer. Si l'entrée du DSP 600 produit un échantillonnage, réduisez le niveau de sortie de la console connectée. Le bouton PAD -6dB peut également servir à régler le niveau d'entrée.

3 - Écran LCD

L'écran LCD graphique 192 x 32 rétro-éclairé permet de contrôler et d'éditer les paramètres du DSP 600 sans l'aide d'un ordinateur. Le contraste se règle dans le menu Setup (Configuration) en fonction des diverses conditions d'éclairage et angles de vue. L'écran LCD fonctionne en conjunction avec les boutons de menu, < SELECT > et VALUE - pour contrôle, exploration et édition des paramètres du DSP 600. En mode Run, l'écran LCD affiche le nombre et le nom du préréglage d'usine ou utilisateur sélectionné. Appuyer sur les boutons Recall ou Store permet de passer à ces menus respectifs. Appuyer sur les boutons de menu Edit ou Setup affiche les derniers paramètres édités. En mode Edit et Setup, la ligne du haut de l'écran LCD montre l'écran d'édition du paramètre actuellement sélectionné. Utilisez les boutons < SELECT > pour activer la ligne du haut de l'écran, et les boutons VALUE haut/bas pour faire défiler les écrans d'édition des paramètres disponibles.

4/5 - Boutons VALUE Haut/Bas

En fonction de l'écran LCD affiché, les boutons Value Haut/Bas exécutent les fonctions suivantes:

• Rappel - Sélection en avant ou en arrêté dans la liste afin de rappeler un des prérégles en mémoire.
• Stocker - Sélection d'une destination en avant ou en arrêté dans les User Presets pour y memoriser le préréglage actuellement édité, défilant l'avant des caractères ANSI pour donner un nom au préréglage.
• Édition / Configuration - défillement en avant ou en arrêté des écrans Edit / Setup lorsqu'une ligne du haut de l'écran LCD est active. Défilement vers l'avant des valeurs pour le paramètre sélectionné dans un des écrans Edit / Setup.

Presser le bouton Edit en mode Run place le préréglage actuel en Mode Edit et le bouton Edit s'allume. L'écran LCD affiche le dernier écran d'édition ayant été sélectionné. Dès lors, tout écran d'édition peut être affiché et modifié. Appuyer à nouveau sur le bouton Edit afin de "comparer" le préréglage modifié, si les paramètres ont été modifiés, avec le préréglage d'original non-modifié. Cette fonction de comparaison permet d'écouter alternatively les paramètres modifiés et les réglages précédemment mémorisés, afin d'entendre l'effet apporté par tout changement de réglage du DSP. Utiliser cette fonction pour surveiller les progrès de l'édition ou de la création de préréglages. Le rappel consécutif d'un nouveau préréglage sera précédé de l'affichage d'un avertissement vous demandant de sauvegarder les changements effectués, ce que vous pouvez faire ou ne pas faire.

7 - Bouton SETUP

Presser le bouton Setup en mode Run affiche les menus Setup (Configuration) sur l'écran LCD et le bouton Setup s'allume. Dans ce mode, n'importe quel menu Setup peut être affiché et modifié. Les changements apportés aux options du menu Setup sont automatiquement sauvegardés. Pour quitter le mode Setup, appuyer à nouveau sur le bouton Setup. L'écran LCD reviendra au mode Run.

8 - Bouton SELECT <

Le bouton SELECT < sert à naviguer vers l'arrière dans les menus Edit, Setup et / ou Recall affichés. Le bouton passe de manière cyclique par tous les champs de valeurs disponibles en allant du premier au dernier.

9 - Bouton SELECT >

Le bouton SELECT > sert à naviguer vers l'arrière dans les menus Edit, Setup et / ou Recall affichés. Le bouton passe de manière cyclique par tous les champs de valeurs disponibles, allant du dernier au premier.

10 - Bouton STORE

Presser le bouton Store en mode Run affiche l'écran de mémorisation de préréglage (Store Preset) sur l'écran LCD et le bouton Store s'allume. Dans cet écran les préréglages modifiés peuvent être nommés et sauvegardés dans un emplacement User Preset. Appuyer à nouveau sur le bouton Store pour terminer l'opération de sauvegarde du préréglage. Pour quitter sansémoriser le préréglage actuel, presser le bouton Edit ou Setup afin de revenir au mode Run.

11 - Bouton RECALL

Presser le bouton Recall en mode Run affiche l'écran de rappel de préréglage (Recall Preset) dans l'écran LCD et le bouton Recall s'allume. Dans cet écran, un des 60 préréglages d'usine ou des 30 préréglages utilisateur peut être rappelé en mémoire. Appuyer à nouveau sur le bouton Recall pour terminer l'opération de chargement du préréglage et revenir au mode Run. Pour quitter sans charger le préréglage actuel, presser le bouton Edit ou Setup afin de revenir au mode Run.

12 - Bouton USER PEQ

Presser le bouton USER PEQ pour placer le préréglage actuel en Mode Edit et passer au premier écran de l'égalisation paramétrique. Les appuis suivants sur ce bouton font passer l'affichage de l'entrée A (Input A) à B (Input B).

13 - Bouton USER GEQ

Presser le bouton USER GEQ pour placer le préréglage actuel en Mode Edit et passer au premier écran de l'égaliseur graphique. Les appuis suivants sur ce bouton font passer l'affichage de l'entrée A (Input A) à B (Input B).

14 - Bouton USER DELAY

Presser le bouton USER Delay pour placer le préréglage actuel en Mode Edit et passer à l'écran User Delay. Les appuis suivants sur ce bouton font passer l'affichage de l'entrée A (Input A) à B (Input B).

15 - Bouton USER ARRAY

Presser le bouton ARRAY pour placer le préréglage actuel en Mode Edit et passer au premier écran Array. Les appuis suivants sur ce bouton font défiler les voies de sorties disponibles (en fonction de la configuration).

16 - Bouton speaker PEQ

Presser le bouton SPEAKER PEQ pour placer le préréglage actuel en Mode Edit et passer au premier écran SPEAKER Parametric Equalizer. Les appuis suivants sur ce bouton font défiltrer les voies de sorties disponibles (en fonction de la configuration).

17 - Bouton speaker x-over

Presser le bouton SPEAKER X-Over pour placer le préréglage actuel en Mode Edit et passer au premier écran Output Channel Cross-Over (Cross-Over de la voie de sortie). Les appuis suivants sur ce bouton font défilier les voies de sorties disponibles (en fonction de la configuration).

18 - Bouton speaker DELAY

Presser le bouton Delay pour placer le préréglage actuel en Mode Edit et passer à l'écran SPEAKER Delay

Presser le bouton Level pour placer le préréglage actuel en Mode Edit et passer à l'écran SPEAKER Level Presser et maintenir le bouton SPEAKER Level pendant 4 secondes pour accéder à l'écran Limiter

20 - OUTPUT: VU-métres de niveau de SORTIE

Chaque voie de sortie est équipée d'un vu-mètre à huit segments. Les caractéristiques de la réponse du vu-mètre peuvent être sélectionnées dans le menu Setup:

Le segment jaune indique qu'il n'y a plus de réserve pour la référence VU sélectionnée, c'est-à-dire le convertisseur N/A (D/A Converter Clip) ou le seuil du limiteur (Limiter Threshold). Les segments rouges indiquent un échec des convertisseurs N/A ce qui doit être absolument évité en réglant le niveau de la voie de sortie. Il est important de comprendre comment fonctionnent les vu-mètres et ce qu'ils indiquent. Les vu-mètres de sortie sont affichés sous la forme "dB / seuil du Limiteur". En d'autres termes, ces vu-mètres affichent la réserve entre le niveau de sortie et le seuil du limiteur. Lorsqu'ils sont observés en conjonction avec les vu-mètres de Réduction de Gain, ils fournissent une indication complète du niveau et de la réserve avant et après qu'une limitation a été engagée pour permettre d'optimiser les niveaux du système. Cela signifie également que l'affichage du vu-mètre de sortie sera différent en fonction du réglage de seuil du limiteur.

21 - OUTPUT: Vu-métres de réduction GAIN en SORTIE

Chaque voie de sortie est équipée d'un vu-mètre de réduction de gain à quatre segments indiquant l'effet du Limiteur sur la voie de sortie; -3 dB à -12 dB.

22 - Boutons MUTE de VOIE de SORTIE

Chaque voie de sortie est équipée d'un bouton Mute éclairé. Presser le bouton Mute coupe la sortie de cette voie. Le bouton s'allume en rouge pour le signaler. Appuyer à nouveau sur le bouton Mute afin de restaurer le signal de la voie de sortie. Les voies de sortie peuvent également être coupées (Mute) à partir de l'Application IRIS-Net, si l'appareil est connecté à un PC. Le fait de couper une voie (Mute) dans une des fenêtres de l'application allumera également le bouton Mute de la voie sur l'appareil.

23 - OUTPUT: témoins de fonction de VOIE de SORTIE

Chaque voie de sortie est équipée d'un afficheur à quatre segments dont le rôle est uniquement informatif. Dans chaque des configurations possibles avec le DSP 600, une voie de sortie peut être identifiée comme une sortie sub, low, low/mid, mid, mid/hi, hi ou full range. Une ou deux LED adjacentes sont affichées pour indiquer toutes les combinaisons passé-bande possibles en sortie. (Full Range est indiqué par toutes les LED éteintes.)

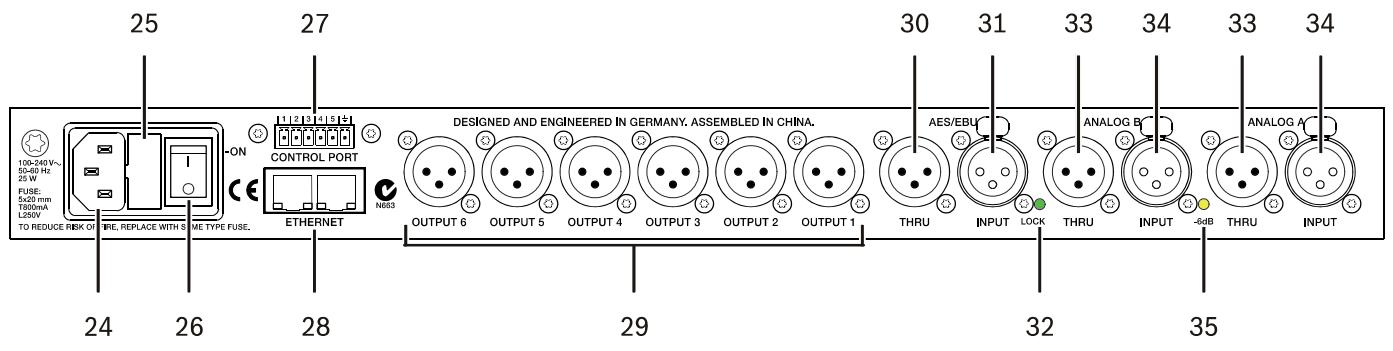

24 - ENTREE Secteur

Le DSP 600 est équipé d'une entrée secteur A.C. au standard IEC acceptant les cordons secteurs universels. L'alimentation du DSP 600 est de type auto-régulée et peut accepter des tensions de 100 - 240 V AC, 50 - 60 Hz. Seuls les cordons secteurs approuvés pour cet usage dans votre pays peuvent être connectés au DSP 600.

25 - Fusible secteur

L'entrée secteur est équipée d'un compartiment contenant un fusible secteur ainsi qu'un fusible de rechange. Lorsque c'est nécessaire, remplaçer le fusible par un autre du même type : 5x20mm, T800 mA, L250 V. Débrancher le cordon secteur avant de remplacer le fusible. Avant de remettre l'appareil sous tension, vérifier le fonctionnement de la prise secteur sur laquelle est branché le DSP 600. Si les fusibles continuent de sauter, confier la maintenance du DSP 600 uniquement à un personnel qualifié.

26 - Interrupeur secteur

Cet interrupteur met le DSP 600 sous et hors tension.

27 - PORT Control

Le PORT CONTROL du DSP 600 fournit cinq entrées de contrôle et une connexion de référence pour la terre. Les entrées de contrôle peuvent servir à rappeler les prérogliages.

28 - Interface ethernet

Un ordinateur et/ou autres périphériques Ethernet (comme le DSP 600, P 64) peuvent être connectés via l'interface Ethernet pour établir des réseaux Ethernet 100Base-TX / 10Base-T. Normalement cette connexion est établie via un câble Ethernet standard (droit) et un hub (concentrateur) ou un switch Ethernet. Le DSP 600 peut être connecté directement à un ordinateur ou à un autre DSP 600 à l'aide d'un câble Ethernet standard ou croisé.

29 - Sorties XLR symétrisées

Chaque voie de sortie est équipée d'un connecteur XLR symétrisé électroniquement pour le branchement à des amplificateurs. Chaque voie de sortie peut restituer différentes gammes de fréquences en fonction de son assignation et des réglages de filtrage.

ATTENTION: Il faut s'assurer que chaque sortie est connectée à un amplificateur et haut-parleur approprié pour éviter tout dommage ou des résultats inattendus. Notez qu'un nouveau préréglage peut changer l'assignation d'une voie et sa gamme de fréquences. Par exemple, une sortie assignée à des haut-parleurs d'aigus dans un certain préréglage peut être assignée comme sortie sub-bass dans un autre. Voir "Configurations du DSP 600".

Le port AES/EBU THRU permet de transmettre le signal audio numérique aux autres appareils. Le signal d'entrée numérique passé par une mémoire tampon et est retraité en interne (adaptation du niveau / slew rate) avant de ressortir via le connecteur THRU. Ceci permet un câblage plus simple entre les appareils, il n'est plus nécessaire d'avoir des amplis de distribution AES/EBU comme c'est le cas habituellement. Le DSP 600 est équipé d'un relais bypass, qui, en cas de dommage (ex. baisse de tension), raccorde directement le signal AES/EBU INPUT au AES/EBU THRU. Ceci assure un fonctionnement sans problème des appareils reliés.

31 - Entrée aes/ebu

En plus des entrées audio analogiques, une entrée numérique AES/EBU stéréo est fournie et peut être sélectionnée dans le menu Setup. Cette entrée est conforme au standard IEC 60958 Type I. Les connexions doivent être faites à l'aide de câbles à trois conducteurs, 110 Ohms, avec paire torsadée et une prise XLR. Des signaux audio numériques au format AES3 ayant une fréquence d'échantillonnage de 32kHz à 192kHz peuvent être connectés. Notez que la longueur maximum du câble dépend de la fréquence d'échantillonnage.

32 - Témoin LOCK

Le témoin à LED LOCK s'allume en vert lorsque l'entrée AES/EBU a été synchronisée au signal entrant, signalant ainsi qu'une transmission audio correcte a été établie. La LED LOCK est éteinte lorsqu'aucun signal audio numérique n'est présent à l'entrée ou lorsque le PLL interne n'a pas été verrouillé sur le signal entrant.

33 - XLR THRU symétrisé

Chaque entrée audio analogue est connectée à une sortie bufferisée et symétrisée électroniquement via une prise Thru. Le signal ne subit aucune conversion ou traitement numérique. Ces connecteurs servent à faire passer l'audio vers un second DSP 600 utilisé comme esclave ou vers d'autres entrées audio du système.

34 - Entrée XLR symétrisée

Chaque entrée est équipée d'un connecteur XLR symétrisé électroniquement avec verrouillage. En modes stéréo ou dual, les connexions des deux entrées doivent être faites. En modes mono, une seule connexion est nécessaire, habituellement à l'entrée A.

35 - Témoin 6DB

Les niveaux d'entrée vers le DSP 600 peuvent être réduits de 6dB avant le convertisseur A/N afin de compenser une sortie de niveau élevé provenant de consoles et autres équipements audio. Pour obtenir des performances idéales en termes de rapport signal/bruit lors de la connexion du DSP 600 à des appareils ayant un fort niveau de sortie, engager le pad 6dB plutôt que de baisser la sortie de l'appareil connecté. Les vu-mêtres de niveau d'entrée du DSP 600 (2) indiqueront le niveau du signal entrant et si une atténuation est nécessaire. Ce témoin reste allumé en jaune lorsque le PAD 6dB est activé.

3.3 Installation

Pour un fonctionnement correct, toutes les instructions concernant l'installation et les branchements doivent être respectées.

Montage

Le DSP 600 doit être monté dans une armoire ou une structure de rack. L'appareil mesure 1 RU de haut sur 14" (353 mm) de profondeur. Il faut laisser un dégagement suffisant autour de l'appareil pour la circulation de l'air. Ne pas obstruer les orifices de ventilation de l'appareil. Les quatre points de montage fournis par le rack doivent être fixés.

Branchement secteur

Le DSP 600 doit être relié au secteur uniquement à l'aide du cordon secteur IEC fourni par le revendeur / installateur afin de respecter la règlementation en vigueur dans votre pays ou région. Le DSP 600 doit être connecté uniquement à une prise secteur correctement câblée, à trois fiches, avec prise de terre. L'alimentation électrique peut être 100 - 240VAC, 50 - 60Hz. L'alimentation interne du DSP 600 est de type auto-régulée; aucun réglage n'est nécessaire pour l'adapter.

CABLES AUDIO (analogiques)

Toujours employer des câbles audio correctement blindés pour connecter le DSP 600.

Connexions entrée / sortie symétrisées

Afin de réduire le bruit induit causé par les câbles audio et pouvoir augmenter la longueur des câbles utilisés, des connexions symétrisées sont fortement recommandées, à la fois pour les entrées et les sorties.

Les prises XLR fournies sur le DSP 600 sont configurées comme ceci : point 1 = masse, point 2 = point chaud (+), point 3 = point froid (-). Le blinding des cables doit être connecté au point 1. Les cables XLR/XLR ou les cables jack 6.35mm stereo/XLR peuvent tous deux être utilisés pour des connexions symétrisées au DSP 600.

Illustration 3-1: Cables audio symétrisés

Connexions entrée / sortie non-symétrisées

Des connexions non-symétrisées peuvent être utilisées, bien que dans ce cas, le bruit induit causé par les câbles puisse augmenter. La longueur des câbles doit être inférieure à 15" (5 m). Les connexions non-symétrisées peuvent également avoir un niveau abaissé de 6dB. Pour faire correspondre le niveau audio obtenu avec une connexion symétrisée, il est nécessaire de relier le point 3 à la masse du connecteur XLR. Ce qui peut augmenter le bruit.

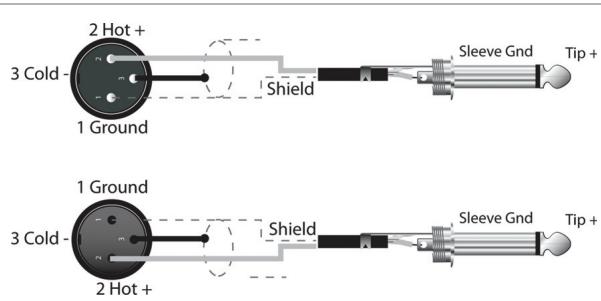

Illustration 3-2: Câbles audio non symétrisés

Une entrée numérique AES/EBU (AES3) est fournie en plus de l'entrée analogue. Le signal d'entrée numérique doit être relié au connecteur AES/EBU INPUT. L'entrée AES/EBU est une entrée symétrisée isolée par transformateur. Un convertisseur de fréquence d'échantillonnage transforme le signal d'entrée pour qu'il corresponde à la fréquence d'échantillonnage interne. Les prises XLR qui équipent le DSP 600 sont configurées ainsi : point 1 terre, point 2 chaud (+), point 3 froid (-). Un câble blindé doit être connecté au point 1. Des câbles XLR - XLR ou des câbles Jack 14 stéreo - XLR peuvent tous deux être utilisés pour établir des connexions symétrisées avec le DSP 600.

CONSEIL: Les connexions doivent utiliser un câblage avec paire torsadée à trois conducteurs, 110 Ohms.

En reliant le DSP 600 via l'interface Ethernet, la communication entre le DSP 600 et un ou plusieurs PC est possible. Ceci permet la configuration du DSP 600 via le logiciel IRIS-Net. L'interface Ethernet située à l'arrière du DSP 600 est un connecteur RJ-45 (8P8C). Les deux standards Ethernet 10Base-T et 100Base-TX sont tous deux compatibles.

Leds d'état

L'état de l'interface Ethernet est indiqué par une LED orange et une LED verte. Si l'interface Ethernet n'est pas utilisée, ces deux LEDs sont éteintes. La LED orange Link à gauche de l'interface Ethernet s'allume lorsque le DSP 600 a établi une liaison Ethernet avec un autre appareil, par ex. un autre DSP 600 ou un switch Ethernet. La LED verte de traffic réseau à droite de l'interface Ethernet s'allume lorsque un paquet de données est envoyé ou reçu.

Le PORT CONTROL du DSP 600 fournit cinq entrées de contrôle et une connexion de référence pour la terre. Les entrées de contrôle peuvent être activées à l'aide d'interrupteurs externes, de boutons poussoirs ou de relais; pour les relier au potentiel de masse, voir l'exemple suivant.

PORT USB

La connexion du DSP 600 à un PC pour le faire fonctionner via l'application IRIS-Net peut aussi s'effectuer via le port USB de la face avant. Ce port est conforme à la Specification USB 1.1 Type B. Les câbles USB Type B sont disponibles chez les revendeurs de matériel informatique. Selon la norme USB, le câble connecté à cette interface ne doit pas dépasser 5 mètres. L'interface USB du DSP 600 est un connecteur USB B (femelle).

Connexion a des amplifcateurs

Il est très important de vérifier le branchement correct de tous les amplificateurs. Le DSP 600 a la possibilité de configurer chacune de ses sorties selon une gamme de fréquences spécifique ; sub, low freq., mid freq., high freq. Vous devez être sûr que chaque sortie est reliée à amplificateur et à ou aux haut-parleur(s) corrects. Des connexions incorrectes peuvent conduire à des résultats inattendus ou à dommages sur les composants de haut-parleur. Notez également que chaque préréglage du DSP 600 inclut des paramètres DSP et passe-bande pour les voies de sortie. Il est possible qu'un nouveau préréglage transforme une sortie Hi (aigus) en sortie Sub (basses), par exemple. Vérifiez que les connexions aux amplificateurs et aux haut-parleurs sont correctes avant d'utiliser un nouveau préréglage.

Réglage du niveau d'entrée

L'étape finale de la configuration, de l'installation et de la connexion du DSP 600 consiste à régler correctement les niveaux d'entrée vers l'appareil. Le DSP 600 ne dispose pas de contrôles du niveau d'entrée. Un réglage de niveau d'entrée correct sera obtenu en réglant le niveau de sortie à partir des bus de sortie (L / R) de la console connectée (ou de tout autre équipement de sortie audio). Les vu-mêtres d'entrée surveillent le niveau des entrées analogiques ou AES/EBU, en fonction du mode d'entrée sélectionné dans le menu Setup (Configuration). Une performance signal/bruit optimale sera obtenue lorsque le niveau d'entrée nominal (moyenne), allume régulièrement les témoins à LED +6dBu (vert) et / ou +12dBu (jaune). Comme le DSP 600 est un appareil audio numérique – et que l'échantillonnage numérique produit des résultats fort déplaisants, le témoin à LED Clip (rouge) ne doit jamais s'allumer. S'il le fait, réduisez le niveau de sortie de la console connectée. Les niveaux d'entrée dans le DSP 600 peuvent être réduits de 6dB à l'aide du pad se trouvant à l'arrière de l'appareil afin de compenser une sortie de niveau élevé provenant de consoles et autres équipements audio. Pour obtenir des performances idéales en termes de rapport signal/bruit lors de la connexion du DSP 600 à des appareils ayant un fort niveau de sortie, engagez le pad 6dB plutôt que de baisser la sortie de l'appareil connecté.

Le menu Setup permet d'accéder aux paramètres globaux du DSP 600 sur l'écran LCD. C'est ici que les préférences concernant plusieurs fonctions peuvent être réglées. Presser le bouton Setup affiche la première fenêtre de configuration. Utiliser les boutons fléchés Value Haut/Bas pour faire défiler le menu Setup: Utiliser les boutons pour faire défiler les paramètres Setup afin de pouvoir faire les réglages avec les boutons VALUE Haut/Bas.

ATTENTION: Afin d'obtenir des performances optimales et éviter d'endommager le processeur, ou votre équipement sonore, ou encore vos oreilles, veuillez lire, comprendre et respecter toutes les instructions mentionnées dans ce mode d'emploi. Le non-respect de ces consignes pourrait être la cause de mauvaises performances, de pertes ou de blessures.

La fenêtre NEW CONFIGURATION permet de créer une nouvelle configuration vide pour votre système.

Presser le bouton Store. Le dialogue suivant apparait :

Destination Préréglage : U25 Nom : Préréglage Utilisateur Par Défaut 1 Appuyez sur 'Store' pour continuer

Utiliser les boutons VALUE Haut/Bas pour sélectionner le préréglage de destination (U01 à U30) pour la configuration vide. Presser les boutons pour naviguer jusqu’au champ de nom du paramètre. Utiliser les boutons VALUE Haut/Bas pour sélectionner chaque lettre / caractère du nom. Le DSP 600 dispose d’un set complet de caractères ANSI, avec majuscules et minuscules, chiffres et symboles. Presser et maintenir les boutons VALUE Haut/Bas pour faire défiler rapidement les caractères. Presser les boutons pour passer au caractère précédent ou suivant. Une fois que le préréglage est nommé, presser à nouveau le bouton Store. Le dialogue suivant apparait:

Configuration : 3-Way Stereo Press 'Store' to continue

Utiliser les boutons fléchés VALUE Haut/Bas pour choisir entre:

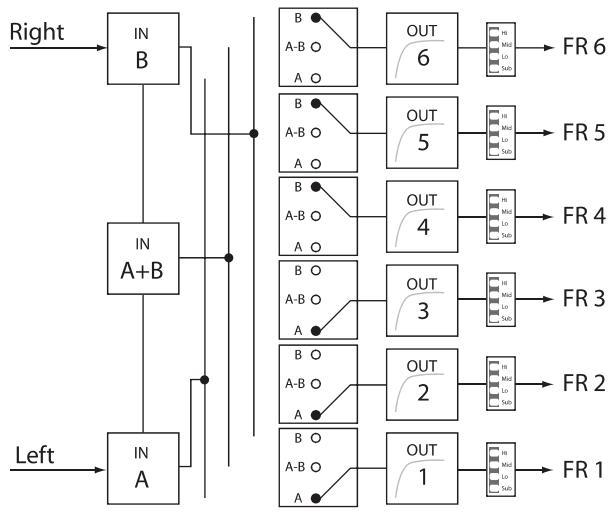

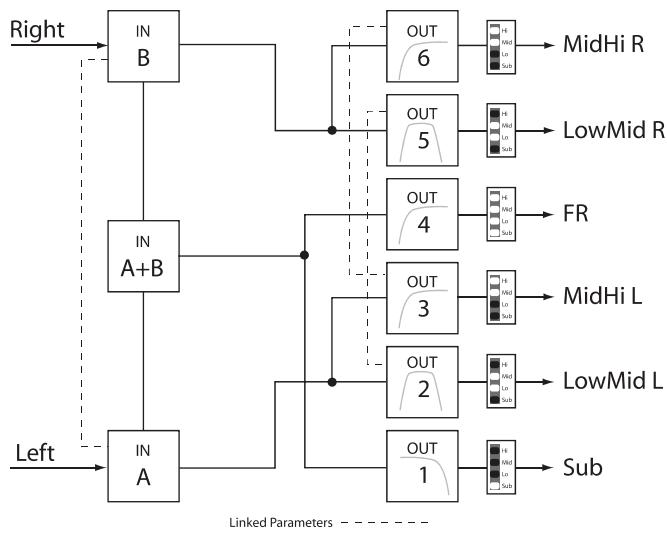

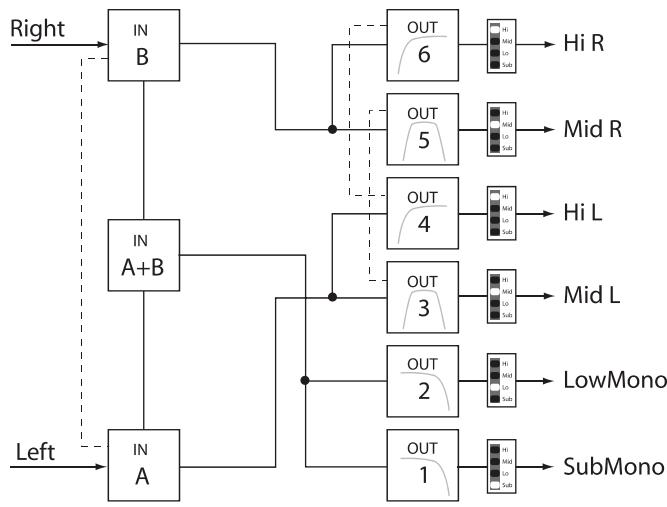

2 Way Stereo + FR 3 Way Stereo 4 Way + FR - 5 Way + FR Free Configuration 3 Way Stereo-Mono Sub+FR 4 Way Stereo-Mono Sub/LF

Voir chapitre Configurations à la page 124 pour plus de détails. Presser à nouveau le bouton Store pour créer la nouvelle configuration.

ATTENTION: Avant de faire fonctionner le système de sonorisation, et à chaque fois qu'un nouveau prépréréglage est rappelé, vérifier l'affichage de la configuration pour être sûr qu'elle est appropriée à votre système et que les connexions à ce système sont correctes pour la configuration actuelle. Ne pas effectuer ces vérifications peut conduire à des résultats inattendus ou causer des dommages au système ou à ses composants.

Le DSP 600 permet le rappel de préréglages à l'aide de switches externes connectés au PORT CONTROL, voir page 103. Cette fenêtre permet l'assignation de préréglages (Presents) aux fiches du PORT CONTROL.

Setup: PRESET RECALL
Port(State): 1(1) 2(1) 3(1) 4(1) 5(1)
Preset: Off Off Off Off Off

Presser les boutons pour naviguer jusqu'aux paramètres de Port. Utiliser les boutons VALUE Haut/Bas pour sélectionner un préréglage utilisateur (U01 à U30), d'usine (F01 à F60) ou Off si aucun préréglage ne doit être chargé. Le paramètre Control Port Contacts est uniquement informatif et correspond aux valeurs binaires de chacune des fiches, c'est-à-dire on/off.

Le générateur de signal intégré du DSP 600 peut générer les types de signaux suivants:

• Signal sinusoïdal
• Bruit blanc
• Bruit rose

Cette fenêtre permet d'éditer le type de signal généré et le niveau de signal de chaque voie d'entrée.

Setup: SIGNAL GENERATOR
Type: Sine Frequency: 1000Hz
A: Off -60.0dBu B: Off -60.0dBu

Le type sélectionné est toujours utilisé dans les deux voies d'entrée. Le paramètre Frequency n'est disponible que si le Type: Sine est sélectionné.

Cette fenêtre permet de configurer l'entrée audio et l'état des contacts du port control est indiqué.

Setup: INPUT Audio: Analog -6dB PAD: Off Gain A:0.0dB Gain B:0.0dB

Presser les boutons pour naviguer jusqu'au paramètre Audio. Utiliser les boutons VALUE Haut/Bas pour choisir entre Analog et Digital. Pour une entrée analogue, le PAD -6dB peut être activé. Le PAD -6dB activé est indiqué par le témoin à LED -6dB à l'arrête du DSP 600.

Pour chacune des deux entrées audio, le gain peut être réglé séparément (de -60 dB à +12 dB). Ceci peut être utile lorsqu'il faut régler le niveau de deux signaux mono sans modifier les préréglages.

Cette fenêtre permet de régler les préférences de contraste de l'écran LCD et la brillance des boutons de la face avant pour compenser les différentes conditions d'éclairage pouvant être rencontrées dans les différents lieux. De plus, une fonction d'économie d'énergie (Screensaver) peut être activée.

Presser les boutons pour naviguer jusqu'au paramètre Contrast. Utiliser les boutons VALUE Haut/Bas pour désigner un contrôle de -10 à +10 LCD. Utiliser les boutons pour naviguer jusqu'au paramètre Brightness. Utiliser les boutons VALUE Haut/Bas pour modifier la brillance des touches. Presser les boutons pour naviguer jusqu'au paramètre Screensave. Utiliser les boutons VALUE Haut/Bas pour activer ou désactiver l'économiseur d'écran.

Cette fenêtre affiche la version du micrologiciel actuellement en fonction dans le DSP 600.

Setup: FIRMWARE
DYNACORD DSP 600 V1.0.0

Cette fenêtre affiche l'adresse IP et le masque de sous-réseau du DSP 600.

Setup: IP Address:10.30.3.239 Mask:255.255.254.0

Utiliser les boutons pour naviguer jusqu'au paramètre Address. Utiliser les boutons VALUE Haut/Bas pour éditer l'adresse IP du DSP 600. Utiliser les boutons pour naviguer jusqu'au paramètre Mask. Utiliser les boutons VALUE Haut/Bas pour éditer le masque de sous-réseau du DSP 600. Le tableau suivant indique les valeurs par défaut de l'interface Ethernet.

Tableau 4-1: Réglages par défaut de l'interface Ethernet

Paramètre	Valeur
IP address	192.168.1.100
Subnet mask	255.255.255.0
Gateway	192.168.1.1

Cette fenêtre affiche l'heure et l'adresse MAC unique du DSP 600. L'adresse MAC ne peut pas être modifiée.

Setup: DEVICE INFO
Ontime: 10days 00h 22m 07s
MAC-Address: 00-0b-7c-ff-fe-26

Cette fenêtre permet de verrouiller le DSP 600. Veuillez voir "Verrou - Accès à la face avant" en page 110 pour les détails.

Cette fenêtre permet de sélectionner le mode d'édition (Standard ou Full).

Par défaut, le DSP 600 est réglé sur le mode d'édition Standard dans lequel les paramètres de voie d'entrée et de sortie sont liés de manière appropriée. En mode Full Edit, aucun lien de paramètres n'est définit, quelle que soit la configuration sélectionnée. Utiliser les boutons pour naviguer jusqu'au paramètre Edit Mode. Utiliser les boutons VALUE Haut/Bas pour CHOISIR VOIRE MODE d'édition préféré.

Les fonctions "Link", "Id" et "Mask" (voir le tableau correspondant) sont utilisées pour coupler les paramètres des DSP600 connectés via Ethernet. Utiliser les touches pour naviguer à travers les fonctions "Link", "Id" et "Mask". Utiliser les touches montantes et descendantes "VALUE" pour modifier la valeur correspondante.

Paramètre	Default	Description
Link	off	La fonction "link" n'opère que si plus d'un DSP 600 est connecté en Ethernet. Les appareils qui sont maître ou esclave ont toujours des paramètères identiques. Sélectionner "Master" si ce DSP 600 doit transmettre les paramètres dans un ou plu-sieurs DSP 600 (esclaves). Sélectionner "Slave" si les paramètres de ce DSP 600 doivent provenir d'un autre DSP 600 (maître). Sélectionner "off" si les paramètres de ce DSP 600 doivent être indépendants des autres appareils.
Id	0	Chaque DSP 600 maître connecté via ethernet doit avoir une adresse de réseau unique. Taper l'adresse du DSP 600 maître à partir duquel les paramètres seront lis si ce DSP 600 est utilisé en tant qu'esclave.
Mask	all groups selected	Si "Slave" est sélectionné,CHOISIR les groupes de paramètres que ce DSP 600 devra生存 à partir du DSP 600 maître. les groupes suivants sont disponibles: • D: paramètres de l'appareil • A ou B: paramètres de l'entrée A ou B • 1 à 6: paramètres des sorties 1 à 6

Cette fenêtre permet de sélectionner l'unité utilisée pour la température et le seuil du limiteur. De plus, la température ambiante peut être saisie.

Setup: PARAMETERUNITS

Temp: 68.0°F Units: Fahrenheit

Limiter Threshold: dBu (DSP output)

Le paramètre Temp sert à calculer la vitesse du son pour la conversion des durées de delay en distances. Utiliser les boutons pour naviguer jusqu'aux paramètres Temp et Units. Utiliser les boutons VALUE Haut/Bas pour CHOISIR de -4.0°F à +140.0°F ou -20°C à +60°C. Le paramètre Units permet de CHOISIR entre Fahrenheit et Celsius. Utiliser les boutons pour naviguer jusqu'au paramètre Limiter Threshold. Utiliser les boutons VALUE Haut/Bas pour CHOISIR entre dBu (USB output) ou Vpk (Amp output).

Lessons voyagent à différentes vitesses en fonction de la densité de l'air environnant.

Un air froid est plus dense qu'un air chaud, la vitesse est donc plus lente dans un air froid que dans un air chaud. La température peut avoir une influence majeure sur les grandes distances, particulièrement lorsque les groupes de haut-parleurs sont largement répartis autour du public, par exemple.

Les températures peuvent sévèrement varier entre l'intérieur et l'extérieur lors d'un événement en soirée par exemple. V = 331m / s + (0.6m / s / C)^*T

La vitesse du son à la température ambience d'une salle est de 346 mètres par seconde. À des températures proches du gel le son circule à 331 mètres par seconde. V est la vitesse du son et T est la température de l'air. Cette formule calcule la vitesse moyenne du son pour toute température donnée (Celsius). La vitesse du son est également affectée par d'autres facteurs tels que l'humidité et la pression de l'air.

Les utilisateurs peuvent régler les préférences des vu-mêtres ici.

Setup: METERING

VU Mode: Peak Hold

Utiliser les boutons pour naviguer jusqu'au paramètre VU Mode. Utiliser les boutons VALUE Haut/Bas pour CHOISER entre Normal Fast, Peak Hold et Slow Decay. Utiliser les boutons pour naviguer jusqu'au paramètre VU Reference. Utiliser les boutons VALUE Haut/Bas pour CHOISER entre D/A Clip et Limiter Threshold.

4.2 Verrou - accès à la face avant

Un mode Verrouillage a été fourni pour que l'installateur puisse protéger les réglages du système et ainsi empêcher qu'ils ne soient modifiés par un utilisateur. Celui-ci peut être réglé depuis la face avant ou depuis le logiciel GUI. Le tableau suivant indique les différents niveaux de protection du DSP 600.

Tableau 4-2 : Modes de protection

Mode	Description
GUI-Settable	Un ou plusieurs paramètres du DSP 600 sont verrouillés via IRIS-Net et ne sont pas visibles et/ou modifiables via la face avant.
Panel and USB Locked	Les boutons de la face avant du DSP 600 sont verrouillés. Le périhérique peut être configuraient uniquely via IRIS-Net. Connecter le DSP 600 au PC est possible via unquiemet Ethernet, le port USB est verrouillé.
Panel Locked	Les boutons de la face avant du DSP 600 sont verrouillés. Le périhérique peut être configuraient uniquely via IRIS-Net. Connecter le DSP 600 au PC est possible via Ethernet ou USB.
Unlocked	Tous les paramètres peuvent être configurés via la face avant du DSP 600 ou IRIS-Net.

Depuis la FACE avant

Presser le bouton Setup et utiliser les boutons pour naviguer jusqu'au menu Lock.

Verrouiller le DSP 600

Utiliser les boutons pour naviguer jusqu'au paramètre Mode. Utiliser les boutons VALUE Haut/Bas pour CHOISIR le mode de protection requis. Utiliser les boutons pour naviguer jusqu'au paramètre Code. Utiliser les boutons VALUE Haut/Bas pour CHOISIR voire code à quatre chiffres. Presser le bouton Store pour verrouiller le DSP 600.

Déverrouiller le DSP 600

Lorsque le DSP 600 est verrouillé, le paramètre Mode indique le mode de protection actuel actif. Utiliser les boutons pour naviguer jusqu'au paramètre Code. Utiliser les boutons VALUE Haut/Bas pour entrer le code à quatre chiffres. Presser le bouton Store pour déverrouiller le DSP 600.

Depuis iris-net

Ouvrir le dialogue DSP 600 dans IRIS-Net. Info. Un ou l'ensemble des blocs DSP et/ou les paramètres spécifiques du DSP 600 dans chacun des blocs DSP peuvent être verrouillés ou cachés dans cette fenêtre en sélectionnant la case correspondante afin d'activer l'icône de verrou. Par exemple, un installateur peut désirer de verrouiller et de cacher tous les paramètres du Limiteur, de verrouiller tous les paramètres de Crossover mais en les laissant visibles, et de verrouiller les 5 derniers filtres Input PEQ, en laissant les 4 premiers disponibles pour que l'utilisateur puisse les modifier.

5.1 Écran LCD

Lors de sa mise sous tension, le DSP 600 s'initialise et affiche l'écran Run-Time. L'emplacement mémoire et le nom du prépréglage actuel sont affichés ainsi que la configuration sur laquelle est basé ce prépréglage.

DYNACORD DSP 600

ATTENTION: Avant de faire fonctionner le système de sonorisation, et à chaque fois qu'un nouveau pré-réglage est rappelé, vérifie l'affichage de la configuration pour être sûr qu'elle est appropriée à votre système et que les connexions vers votre système sont correctes pour la configuration actuelle. Ne pas effectuer ces vérifications peut conduire à des résultats inattendus ou causer des dommages au système ou à ses composants.

Le contraste de l'écran LCD et la brillance des boutons peuvent être régés dans le menu Setup (voir page 108) afin de s'accommoder à différents angles de vue. Un économiseur d'écran peut également être activé. Cet économiseur d'écran réduit de 50% la brillance des LED et des boutons environ 1 minute après la dernière action effectuée en face avant. De plus, un logo flottant DYNACORD apparait à la place de l'écran Run-Time.

Pendant le fonctionnement, les vu-mètres de niveau d'entrée gauche et droit affichent le niveau de signal lié aux entrées analogiques et numériques du DSP 600. Le DSP 600 ne dispose pas par lui-même de contrôle des niveaux d'entrée. Un réglage adéquat du niveau d'entrée sera obtenu en réglant le niveau de sortie provenant des bus de sortie (L / R) de la console connectée ou de tout autre source audio. Une performance signal/bruit optimale sera obtenue lorsque le niveau d'entrée nominal (moyenne), allume régulièrement les témoins à LED +6dBu (vert) et / ou +12dBu (jaune). Comme le DSP 600 est un appareil audio numérique – et que l'échantillonnage numérique produit des résultats fort déplaisants, le témoin à LED Clip (rouge) ne doit jamais s'allumer. S'il le fait, réduisez le niveau de sortie de la console connectée. Le bouton PAD -6dB situé à l'arrière peut également servir à régler le niveau d'entrée.

Illustration 5-1: VU-mètres des voies d'entrée

Signaux de SORTIE

Chaque voie de sortie est équipée d'un vu-mètre à huit segments. Les caractéristiques de réponse du vu-mètre peuvent être sélectionnées dans le menu Setup:

Illustration 5-2: Vu-mètres des voies de sortie

Le segment jaune indique qu'une limitation est actuellement appliquée à la voie de sortie. Il est important de comprendre comment fonctionnent les vu-mètres et ce qu'ils indiquent. Les vu-mètres de sortie sont affichés sous la forme “dB / Seuil du Limiteur”. En d'autres termes, ces vu-mètres affichent la réserve entre le niveau de sortie et le seuil du limiteur. Lorsqu'ils sont observés en conjonction avec les vu-mètres de Réduction de Gain, ils fournissent une indication complète du niveau et de la réserve avant et après qu'une limitation a été engagée pour permettre d'optimiser les niveaux du système. Cela signifie également que l'affichage du vu-mètre de sortie sera différent en fonction du réglage de seuil du limiteur (limiter threshold). Les segments rouges indiquent un écrêtage des convertisseurs N/A ce qui doit être absolument évité en régulant le niveau de la voie de sortie.

5.3 Vu-mètres de réduction gain en sortie

Chaque voie de sortie est équipée d'un vu-mètre de réduction de gain à quatre segments indiquant l'effet du Limiteur sur la voie de sortie; de -3dB à -12dB. La limitation de la sortie peut être contournée (bypass) en entrant en Mode Edit, en sélectionnant Output Channel Limiter puis en sélectionnant le paramètre Bypass.

Illustration 5-3: Vu-mètre de Réduction Gain d'une voie de sortie

5.4 Boutons mute des voies de sortie

Chaque voie de sortie est munie d'un bouton Mute éclairé. Presser le bouton Mute coupe la sortie de cette voie. Le bouton s'allume en rouge pour le signaler. Appuyer à nouveau sur le bouton Mute afin de restaurer le signal de la voie de sortie.

5.5 Témoins de fonction des voies de sortie

Chaque voie de sortie est équipée d'un afficheur à quatre segments dont le rôle est uniquement informatif. Dans chaque des configurations possibles avec le DSP 600, une voie de sortie peut être identifiée comme une sortie sub, low, low/mid, mid, mid/hi, hi ou full range. Une ou deux LED adjacentes sont affichées pour indiquer toutes les combinaisons passé-bande possibles en sortie. (Full range est indiqué par toutes les LED allumées.)

Illustration 5-4: Témoins de Fonction d'une Voie de Sortie

5.6 Rappel des prérogatives

La mémoire de préréglage du DSP 600 compte 60 programmes de préréglages d'usine et peut mémoriser un maximum de 30 préréglages utilisateur. Le rappel (F01-F60, U01-U30) des préréglages d'usine a été étudié pour couvrir les configurations de système les plus répandues employant des haut-parleurs Dynacord. Des préréglages utilisateur vous permettent de vous adapter à d'autres configurations de systèmes et / ou de haut-parleurs.

Pour rappeler un préréglage, presser Recall (le bouton Recall-Rappel). L'afficheur passe à l'écran Recall Preset et affiche ce qui suit dans une liste regroupant tous les préréglages disponibles en mémoire.

Recall Preset: U01 Name: Default User Preset 1 Press 'Recall' to continue

A l'aide des boutons Value Haut/Bas, Sélectionnez le préréglage à rappeler et presser à nouveau Recall. L'afficheur demandera, "Press Recall' to load"

Pressez une troisième fois Recall pour confirmer votre choix et charger le nouveau préréglage. Si ce préréglage est basé sur une configuration différente de celui qui est actuellement sélectionné, un message s'affichera à l'écran, "Changing config can damage speakers", pour vous rappeler que ce nouveau préréglage peut ne pas être approprié au système actuellement branché. Pressez à nouveau sur Recall pour confirmer votre choix et charger le nouveau préréglage.

ATTENTION: Vérifiez que le nouveau préréglage est approprié à votre système et que les connexions vers ce système sont correctes pour la configuration actuelle. Ne pas effectuer ces vérifications peut conduire à des résultats inattendus ou causer des dommages au système ou à ses composants.

Pour quitter le processus de Rappel sans charger de nouveau préréglage, pressez un des boutons Edit, Setup ou un des boutons du bloc DSP. (Les boutons Edit ou Setup vous ramèneront à l'affichage du mode Run-time. Les boutons du bloc DSP afficheront l'écran d'édition du bloc DSP correspondant.)

5.7 Preset store

Les préréglages modifiés peuvent être mémorisés dans un des 30 emplacements User Presets (U01 - U30). Pour mémoriser un préréglage, presser le bouton Store. L'écran LCD affichera l'écran Store Preset.

Store Preset: U01
Name: Default User Preset 1
Press 'Store' to continue

Utiliser les boutons Value Haut/Bas pour sélectionner la destination. Utiliser les boutons pour naviguer jusqu'au champ du nom du préréglage. Utiliser les boutons Value Haut/Bas pour sélectionner chaque lettre / caractère du nom. Le DSP 600 dispose d'un set complet de caractères ANSI, avec majuscules et minuscules, chiffres et symboles. Presser et maintenir les boutons Value Haut/Bas pour faire défiler rapidement les caractères. Presser les boutons pour passer au caractère précédent ou suivant. Terminer l'attribution du nom en appuyant à nouveau sur le bouton Store. L'écran affichera „Save Edits? Hit, Store“ ou „Save Unedited? Hit, Store".

Appuyer à nouveau sur le bouton pour continuer et mémoriser le nouveau préréglage.

Pour quitter Store sans sauvegarder le préréglage modifié, pressez Edit, Setup ou un des boutons du bloc DSP. (Les boutons Edit ou Setup vous ramèneront à l'affichage du mode run-time. Les boutons du bloc DSP afficheront l'écran d'édition du bloc DSP correspondant.)

5.8 Édition

Les préreglages d'usine (Factory) et utiliser (User) peuvent tous deux être édités, mais les préreglages modifiés peuvent seulement être mémorisés dans un emplacement User Preset.

Édition en mode standard

Par défaut, le DSP 600 est en mode d'édition standard dans lequel les paramètres des voies d'entrée et de sortie sont reliés de manière ajustée.

Se reporter aux illustrations du § "Configurations" pour voir quelles voies ont des paramètres liés pour chaque configuration. Les paramètres liés sont toujours identiques en valeur. Par exemple, régler une courbe d'égalisation graphique pour l'Entrée A réglera la même courbe pour l'Entrée B, si la configuration comprend des entrées stéréo liées. N'importe laquelle des deux voies d'entrée peut être éditée ; les changements seront répercutés dans les deux voies. La même chose est vraie pour les paramètres des voies de sortie liées. La seule exception au lien de paramètres concerne les boutons Mute. Les voies de sortie peuvent être coupées individuellement (Mute) à tout moment, soit depuis la face avant du DSP 600, soit depuis l'application IRIS-Net.

Édition en mode FULL (TOTAL)

Dans le menu Setup EDITING, le mode d'édition peut être réglé sur Full. En mode Full Edit, aucun lien de paramètres n'est défini, quelle que soit la configuration sélectionnée. Tout paramètre peut être modifié sans aucun effet sur les autres valeurs de paramètre.

Quel que soit le mode d’édition sélectionné, il y a deux façons de passer en mode Edit : presser le Bouton Edit ou presser un des boutons du bloc DSP. Utiliser les boutons < Select > pour aller sur la ligne du haut de tout écran d’édition, et les boutons Value Haut/Bas pour naviguer vers un autre écran d’édition. Plus rapide : presser un des boutons du bloc DSP pour passer au dernier écran sélectionné de ce bloc et naviguer comme décrit ci-dessus pour atteindre l’écran désiré.

5.9 Paramètres DSP

La section suivante est une description détaillée de chacun des paramètres DSP disponibles dans le DSP 600 ; regroupés par Bloc DSP, dans l'ordre du parcours du signal dans le DSP 600.

Illustration 5-5: Blocs DSP de l'entrée A ou B

Illustration 5-6: Blocs DSP des sorties 1 à 6

Tous les paramètres ne sont pas accessibles dans chaque préréglage et, en fonction des configurations définies par le client/installateur, tous les préréglages et/ou valeurs préréglées ne sont pas disponibles pour l'édition. Changer la disponibilité des préréglages, des paramètres et des valeurs préréglées ne peut s'effectuer qu'à l'aide de l'application IRIS-Net.

Pourquoi y a-t-il TANT de sections de DELAY différentes?

Lors de l'installation d'une sonorisation ou d'un ensemble de haut-parleurs, de nombreux scénarios peuvent se présenter qui peuvent nécessiter un alignement temporel ou une compensation du délai. Il peut s'agir de:

• Retarder un ensemble de haut-parleurs pour qu'ils remplissent l'espace sous le balcon ou retarder des tours de HP pour un concert Aligner la sonorisation d'une salle sur la source sonore sur scène, ou aligner les "aigus" sur les "basses" Correction du timing afin de compenser les centres de décalage acoustique de chaque transducteur dans une enceinte Décalage du Delay de un ou plusieurs haut-parleurs d'un cluster afin d'améliorer la couverture et des effets de chevauchement

Certaines situations ne concernent que quelques-uns de ces besoins, alors que d'autres les cumulent toutes, tels les théâtres avec un cluster central de haut-parleurs, des subwoofer, et des haut-parleurs de balcon avec Delay (délambda). Avec d'autres produits DSP, l'ingénieur du son ne peut faire usage que d'une ou deux sections de délambda, il doit alors soigneusement calculer ces délambda, savoir comment ajouter des décalages sur chaque voie afin que la section de délambda puisse remplir plusieurs tâches. Il peut en résulter une structure DSP confuse et davantage de risques d'avoir des délambda mal ajustés. Le DSP 600 dispose de sections de délambda dédiées pour répondre à chacune de ces tâches indépendamment, ce qui facilite grandement la configuration, le réglage et la programmation.

Générateur SIGNAL

Le générateur de signal intégré du DSP 600 peut produire les types de signaux suivants :

• Signal sinusoïdal
• Bruit blanc
• Bruit rose

Voir page 108 les détails concernant les paramètres disponibles et la configuration du générateur de signal.

Egaliseur parametrique d'entree (PEQ)

Utiliser les boutons < SELECT > pour activer la ligne du haut de l'écran d'édition et les boutons Value Haut/Bas pour naviguer jusqu'à l'écran Input PEQ. Le DSP 600 dispose d'un contrôle multi-mode stéréo 10 bandes appelé génériquement Input PEQ (égaliseur paramétrique).

Cet Input PEQ est un ensemble très puissant et complexe de filtres multi-mode. Beaucoup de soin et de savoir-faire doit être apporté à la configuration des bandes du filtre, car ces réglages interagissent et peuvent produire des résultats inattendus. L'usage de l'application IRIS-Net est fortement recommandé pour régler ne serait-ce que les plus simples.

des courbes d'égalisation. Chaque bande de l'égaliseur Input PEQ peut être configurée pour un mode de filtrage, une fréquence, une pente ou un facteur Q et un réglage de gain spécifique. Une attention particulière doit être apportée au dernier gain de sortie passant par le reste du parcours audio du DSP 600, car il est possible d'accentuer des fréquences au point de saturer les parcours audio internes ou externes du système et de provoquer un écrêtage. La surveillance des vu-mêtres des voies de sortie du DSP 600 indiquera tout écrêtage interne; les vu-mêtres d'entrée des amplificateurs connectés devraient faire de même. La section suivante décrit en détail les types de filtres qui peuvent être sélectionnés pour chacune des bandes Input PEQ et leurs paramètres.

Tableau 5-7: Égaliseur paramétrique de voie d'entrée

Type de filtré	Fréquence	Pente	Rép / Q	Gain
Loshelv	20 à 20000 Hz	6dB/oct.	-	-18.0 à +12.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 à 40
Lopass		6dB/oct.	-	-
		12dB/oct.	0.4 à 2.0	-
Hipass

Le filtre Low-shelf est un filtre de type "charnière" ; car les fréquences situées sous la fréquence de coupure peuvent être accentuées ou coupées ; en agissant sur la fréquence de coupure. La quantité d'accentuation ou d'atténuation (Gain), et la largeur de la bande de transition du filtre (Pente), sont déterminées par les réglages du filtre Low-shelf. (Voir Response/Q et Gain.) Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de filtre que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas pour augmenter les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles. (Les valeurs ne défilent pas en boucle.)

Le filtre Hi-shelf est un filtre de type "charnière" ; car les fréquences situées au-dessus de la fréquence de coupure peuvent être accentuées ou coupées ; en agissant sur la fréquence de coupure. La quantité d'accentuation ou d'atténuation (Gain), et la largeur de la bande de transition du filtre (Pente), sont déterminées par les réglages du filtre Hi-shelf. (Voir Response/Q et Gain.) Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de filtre que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas pour augmenter les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles. (Les valeurs ne défilent pas en boucle.)

PEQ est l'abréviation de Parametric Equalizer. Un égaliseur paramétrique a trois paramètres qui déterminent les fréquences qui seront affectées par le filtre; la fréquence centrale (Center Frequency), Q (la largeur du filtre) et le Gain. Les filtres paramétriques sont idéaux pour identifier, isoler et corriger une gamme de fréquences problématique. Le paramètre Frequency détermine le centre de la gamme de fréquences qui sera ajustée par le PEQ. Le paramètre Q détermine la gamme de fréquences adjacentes à la fréquence centrale qui sera également affectée; plus cette valeur est grande, plus la gamme de fréquences adjacentes qui sera affectée sera réduite. Le paramètre gain détermine la quantité d'accentuation ou d'atténuation qui sera appliquée aux fréquences affectées par le filtre. Utiliser les boutons < Select > pour naviguer jusqu’au réglage de filtre que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas pour augmenter les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles. (Les valeurs ne défilent pas en boucle.)

Le filtre Low-Pass détermine la fréquence la plus haute que votre système de sonorisation pourra reproduire; en fonction des capacités des amplificateurs, haut-parleurs et transducteurs. Le filtre passe-bas est utile pour réduire l'énergie excessive des fréquences aigües pouvant générer une tension sur les transducteurs haute fréquence et une fatigue de l'auditeur. Les paramètres disponibles sont la fréquence et la pente (Slope). Le paramètre Frequency détermine la fréquence au-dessus de laquelle les fréquences seront atténuées. La pente détermine la rapidité à laquelle les fréquences situées au-dessus de la fréquence de coupure seront atténuées. (Voir Courbe de réponse.) Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de filtre que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas pour augmenter les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles. (Les valeurs ne défilent pas en boucle.)

Le filtre passé-haut détermine la fréquence la plus BASse que votre système de sonorisation pourra reproduire; en fonction des capacités des amplificateurs, haut-parleurs et transducteurs. Les paramètres disponibles sont la fréquence et la pente (Slope). Le paramètre Frequency détermine la fréquence en dessous de laquelle les fréquences seront atténuées. La pente détermine la rapidité à laquelle les fréquences situées en-dessous seront atténuées. (Voir Courbe de réponse.) Utiliser les boutons < Select > pour naviguer jusqu'au réglage de filtre que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas pour augmenter les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles. (Les valeurs ne défilent pas en boucle).

Égaliseur graphique d'entree (GEQ)

Utiliser les boutons < SELECT > pour activer la ligne du haut de l'écran d'édition et les boutons Value Haut/Bas pour naviguer jusqu'à l'écran Input GEQ. Le parcours du signal d'entrée du DSP 600 passe par un égaliseur graphique stéréo 31 bandes placé après l'égaliseur paramétrique stéréo 10 bandes. Ce Bloc DSP peut servir à identifier, isoler et corriger avec précision des fréquences problématiques. N'oubliez pas que les changements effectués dans le bloc Input GEQ seront interactifs avec les réglages effectués dans le bloc Input PEQ. Des résultats inattendus peuvent se produire.

Généralités

Presser les boutons < SELECT > pour descendre le curseur jusqu'au champ de réglage de la fréquence du GEG. Des appuis successifs sur les boutons < SELECT > déplaceront le curseur vers l'avant ou l'arrière, d'un champ de réglage de la fréquence à un autre; d'une bande à l'autre. Le "fader" de fréquence sélectionné est surligné sur l'afficheur. À la sélection de chaque bande, la fréquence centrale et le réglage actuel d'atténuation/accentuation (cut/boost) sont affichés sur la ligne du haut de l'écran LCD.

Pour régler la valeur d'atténuation/accentuation d'une bande de fréquence sélectionnée, sélectionner la bande à l'aide des boutons < SELECT > puis presser les boutons Value Haut/Bas pour faire le réglage. L'écran LCD reflètera vos changements en déplaçant le "fader" de la bande de fréquences sélectionnée vers le haut ou le bas.

Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de contrôle (voir tableau ci-dessous) que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages.

Tableau 5-8: Paramètres du GEQ

Paramètre	Description
Frequency (F)	Sélectionne la bande de fréquence
Gain	La valeur de l'accentuation ou de l'atténuation (-12.0 à +12.0 dB)
Active/Bypass	Active permet d'activer le filtre. Bypass permet de désactiver le filtre
Type	Les types de filtres suivants sont disponibles: • Q Symétrique • Q Proportionnel • Q Constant
Quality (Q)	Qualité du filtre

Pour quitter l'écran d'édition Input GEQ, presser le bouton Input GEQ, utiliser à nouveau les boutons < SELECT > pour surligner la ligne du haut de l'écran d'édition ou presser n'importe quel autre bouton du Bloc DSP.

INPUT DELAY (délai d'entrée)

DELAY

Le DSP 600 est équipé d'un déali d'entrée très utile pour compenser les différents temps d'arrivée du son provenant de haut-parleurs qui sont plus ou moins proches ou éloignés de certains auditeurs que d'autres. Une technique connue sous le nom de "Effet de Haas" permet à l'ingénieur du son de créer l'illusion que tout le son provient de la scène même si d'autres haut-parleurs ont été placés dans la salle.

CONSEIL: Le paramètre Input Delay est particulièrement utile pour les lignes à retard. Dans ce cas, le délambda requis dépend uniquement de la position de la ligne à retard et est identique pour toutes les voies, c'est-à-dire les voies de sortie du DSP 600. En modifiant le paramètre Input Delay, les délais de toutes les voies de sortie assignées à cette entrée seront automatiquement ajustées.

Les paramètres Input Delay disponibles sont Delay, Units et Bypass. Le paramètre Delay permet à l'utilisateur de déterminer la durée du délai et le paramètre Bypass permet tout simplement de l'activer ou non.

Pour accéder à Input Delay, presser le bouton Delay se trouvant dans le menu Input Processing. Des appuis successifs feront passer de l'affichage Input A à Input B. Les paramètres de début d'entrée sont accessibles par le bouton qui permet de naviguer de Delay à Bypass puis presser les boutons Value Haut/Bas pour faire le réglage. Le tableau suivant indique les unités disponibles pour régler le début.

Tableau 5-9: Unités du début d'entrée

Unité	Description
sec	secondes
ms	milliseconds
μs	microsecondes
samples	échantillons
feet	pieds
inch	pouces
meter	mètres
cm	centimètres

Routage

Les sélections d'entrée (In-A, In-B ou In-A+B) peuvent être appliquées une à une à l'ensemble des six sorties du DSP 600. Choisissez la voie de sortie désirée dans le menu Output et pressez le Bouton Edit pour faire défiler la fenêtre Routing à l'aide des boutons fléchés Value Haut/Bas.

OUT 1: Routing

Source: In B

Utiliser le bouton < Select > pour naviguer jusqu'au paramètre Source, appliquer la sélection d'entrée désirée à la voie de sortie sélectionnée à l'aide des boutons fléchés Value Haut/Bas choisie parmi les entrées (In-A, In-B ou In-A+B).

PEQ

Utiliser les boutons < SELECT > pour activer la ligne du haut de l'écran d'édition et les boutons Value Haut/Bas pour naviguer jusqu'à l'écran Array Eq. Dans la section ARRAY CONTROL un égaliseur paramétrique 5 bandes est disponible pour chaque sortie.

Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de filtre (voir tableau ci-dessous) que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages. Presser une fois les boutons Value Haut/Bas augmente les valeurs d'une unité, ou les presser et les maintenir pour faire défiler rapidement les valeurs disponibles.

Tableau 5-10: EQ Array Control

Type	Fréquence	Pentre / Ordre	Ré / Q	Gain
Loshelv	20 à 20000 Hz	6dB/oct.	-	-18.0 à +12.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 à 40
Lopass		6dB/oct.	-	-
		12dB/oct.	0.4 à 2.0
Hipass				-
Allpass		1	-	-
		2	0.4 à 2.0

Utiliser les boutons < SELECT > pour activer la ligne du haut de l'écran d'édition et les boutons Value Haut/Bas pour naviguer jusqu'à l'écran Array Delay. Dans la section ARRAY CONTROL un début est disponible pour chaque sortie.

CONSEIL: Le paramètre Array Delay peut servir à régler chaque enceinte d'un cluster de haut-parleurs, tels qu'un ensemble de subwoofoers ou cluster central de haut-parleurs. Par exemple, dans un cluster de haut-parleurs composé de deux haut-parleurs d'avis, il peut être utile d'appliquer un délambda de 3-5 mS à un des haut-parleurs du cluster afin d'améliorer la couverture des haut-parleurs d'avis. De plus, le Array Delay est un moyen pratique d'appliquer un délambda spécifique à chaque enceinte de subwoofer afin de créer une progression et une compacité du son.

Utiliser les boutons < SELECT > pour naviguer jusqu'au réglage de délambda que vous désirez ajuster, et les boutons Value Haut/Bas pour modifier ces réglages.

Égaliseur paramétrique - VOIES de SORTIE (PEQ)

PEQ

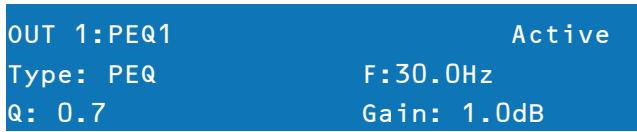

Presser le bouton PEQ place le préréglage actuel en mode Edit et affiche sur l'écran LCD un EQ paramétrique préselectionné (bandes 1 à 6). Des appuis successifs font avancer l'affichage à la voie de sortie suivante (OUT1 à OUT6). Utiliser les boutons < Select > pour naviguer parmi les paramètres PARA EQ BAND (1-6), Type, Frequency, Q et Gain. Régler les valeurs de chaque paramètre à l'aide des boutons fléchés Value Haut/Bas.

Tableau 5-11: EQ Paramétrique

Type de catégorie	Fréquence	Pentre / Ordre	Rép / Q	Gain
Loshelv	20 à 20000 Hz	6dB/oct.	-	-12.0 à +18.0 dB
		12dB/oct.
Hishelv		6dB/oct.	-
		12dB/oct.
PEQ		-	0.40 à 40
Lopass		6dB/oct.	-	-
		12dB/oct.	0.4 à 2.0	-
Hipass
Allpass		1	-	-
		2	0.4 à 2.0

X-OVER

Le crossover du DSP 600 est un processus élaboré de gestion de la fréquence des filtres qui est obtenu en appliquant divers filtres passe-haut et passe-bas à un ensemble prédéterminé de fréquences de filtrage. Les systèmes de haut-parleurs sont généralement composés de plusieurs amplificateurs dédiés chacun à une gamme de fréquence spécifique, afin de fournir une reproduction efficace du spectre audio avec un son régulier. Le crossover du DSP 600 dirige les fréquences vers les amplis appropriés afin de reproduire le son avec précision. Le réseau de crossover peut également servir à s'assurer que l'énergie à une fréquence n'est entièrement dirigée vers les préamplificateurs de mediums ou d'aigus (tweeters) ce qui pourrait endommager. Les paramètres du crossover DSP 600 sont le Type et la Fréquence.

Pour accéder à l'écran Crossover, presser le bouton X-Over. Des appuis successifs feront passer de OUT1 à OUT6. Utiliser les boutons Value Haut/Bas pour naviguer parmi les écrans X-Over Hipass, X--Over Lopass, X-Over Delay et FIR Filter.

OUT 1: X-Over Hipass Type: 12dB Butterworth F: 80.0Hz Trim: 3.0dB

Le Crossover du DSP 600 offre divers filtres HiPass et LoPass en fonction de la configuration de sortie sélectionnée ainsi qu'un grand choix de filtres et de gammes de fréquence réglables à l'aide des boutons fléchés Value Haut/Bas.

Tableau 5-12: Paramètres du Crossover

Paramètre	Description
Type	Type propose une liste de pentes/réponses Q à sélectionner • Thru • 6dB • 12dB, Q = 0.5 to 2.0 • Bessel: 12 dB, 18 dB ou 24 dB • Butterworth: 12dB, 18dB ou 24 dB • Linkwitz-Riley: 12dB ou 24 dB
Frequency	Fréquence régable de 20 à 20000 Hz.
Trim	Valeur de l'accentuation ou de l'atténuation

Hi-Pass/Lo-Pass

Les filtres passé-haut et passé-bas du DSP 600 sont déterminés en selectionnant le Type dans la liste des paramétres, (voir la liste cidessus) et en choisisant une gamme de fréquence entre 20.0 Hz et 20 000 Hz. (voir ci-dessus). De plus le paramètre Trim peut aussi être utilisé. Le filtre crossover consiste généralement en un filtre passé-bas dans une voie et un filtre passé-haut dans la voie adjacente. C'est ici que les paramétres de fréquence Hi-Pass du filtre crossover sont régliés. Les paramétres de fréquence Hi-Pass sont liés aux paramétres de fréquence Lo-Pass correspondants à moins d'être en Mode Full Edit ou d'utiliser une option de Configuration. Veuillez vous reporter à la section Configuration de ce manuel pour les détails concernant les différents effets que peuvent avoir les configurations sur le lien des voies. Le paramètre Type définit les caractéristiques du filtre passé-haut du crossover. Différentes pentes et réponses de filtre (6dB, 12dB avec différentes valeurs Q, Bessel, Butterworth, Linkwitz-Riley) sont disponibles et le filtre peut être contourné (bypass). La aussi les paramétres de fréquence Hi-Pass sont liés aux paramétres de fréquence Lo-Pass correspondants en fonction de la Configuration actuelle utilisée. Les fréquences High Pass sont régliées en utilisant une fréquence prédéterminée qui attenue les fréquences situées en dessous (le point de crossover ou fréquence charnière). A l'opposé, un filtre passé-bas (Low Pass) laissera passer les fréquences situées en dessous du point de crossover et attenuera celles situées au-dessus.

Pour accéder à l'écran Crossover Delay, presser le bouton X-Over se trouvant dans le menu Output Processing. Des appuis successifs feront passer de OUT1 à OUT6. Utiliser le bouton < SELECT > pour naviguer parmi les paramètres Crossover. Régler les valeurs de chaque paramètre à l'aide des boutons fléchés Value Haut/Bas.

CONSEIL: Le paramètre X-Over Delay sert à l'alignement des transducteurs des enceintes. Des valeurs de délambda optimisées sont inclues dans les réglages des haut-parleurs DYNACORD et ne doivent pas être modifiées.

OUT 1: X-Over Delay Active Delay: 1.5 Unit: ms

OUT 1: Délai de sortie actif Délai:7.0 Unité: ms

Utiliser les boutons < SELECT > pour naviguer parmi les paramètres X-Over Delay. Régler les valeurs de chaque paramètre à l'aide des boutons fléchés VALUE Haut/Bas.

Tableau 5-13: Paramètres du Crossover Delay

Paramètre	Description
Delay	Utiliser ce paramètre pour compenser les décalages physiques des centres acoustiques des transducteurs dans une enceinte. Par exemple, du fait de la construction d'une enceinte, le centre acoustique d'un transducteur d'aignus peut être monté derrière ou devant le centre acoustique du transducteur de basses. Le paramètre Delay permet d'aligner le signal audio parmi les multiples transducteurs d'un haut-parleur.
Unit	L'utilisateur peut désirir entre l'affichage du temps et celui de la distance. Les distances sont automatiquement converties en temps de délai. Ce calcul inclut également l'influence de la tempête ambiente basée sur le paramètre Températion du menu Setup.
Active/Bypass	A régler sur Bypass pour désactiver le Crossover Delay.

Filtre FIR

Pour accéder à l'écran FIR FILTER, presser le bouton X-Over dans le menu de traitement en sortie (Output Processing). Des appuis successifs passeront de l'écran de OUT 1 à OUT 6. Utiliser les boutons fléchés VALUE Haut/Bas pour sélectionner l'écran FIR FILTER. Cet écran affiche le nom (Name) du contrôle FIR actuellement utilisé.

OUT 1: FIR FILTER Bypass Name: IRIS-Net FIR-Filter=Thru

Activer ou contourner (Bypass) le filtré FIR à l'aide des boutons fléchés VALUE Haut/Bas. La configuration du filtré FIR lui-même n'est possible qu'à partir du logiciel IRIS-Net.

Pour accéder à l'écran Output Delay, presser le bouton SPEAKER Delay. Des appuis successifs feront passer de l'écran de OUT 1 à OUT 6.

CONSEIL: Les délais de sortie du DSP 600 peuvent servir à compenser le positionnement de groupes d'enceintes ou de haut-parleurs les uns par rapport aux autres ou par rapport à la source sonore d'origine, par exemple pour aligner la sonorisation de la salle par rapport à celle de la scène ou aligner les haut-parleurs full-range sur les subwoofer. Le paramètre Output Delay détermine la durée du délai de la voie correspondante ou la distance entre les différents ensembles de haut-parleurs.

Utiliser les boutons < SELECT > pour passer de Active/Bypass, à Delay et Unit. Les valeurs de chaque paramètre peuvent être régler à l'aide des boutons flèchés VALUE Haut/Bas. La durée du délai ou la distance physique est affichée en millisecondes, microsecondes, pieds, pouces, mètres, ou centimètres.

LEVEL

Le niveau de sortie sert à régler les niveaux de sortie généraux. Pour accéder à l'écran Channel Level, presser le bouton Level se trouvant dans le menu Output Processing. Des appuis successifs font passer de OUT1 à OUT6.

Utiliser le bouton < SELECT > pour naviguer parmi les paramètres Level à Sélectionner (-100.0dB à +6.0dB), Polarity et Amp. Régler la valeur à l'aide des boutons fléchés VALUE Haut/Bas. Les valeurs de seuil du limiteur sont déterminées par les amplificateurs et les haut-parleurs qui composent le système. Une considération importante à prendre en compte dans le réglage du seuil du limiteur est la sensibilité et le gain d'entrée des amplificateurs connectés. Comme des amplificateurs différents peuvent avoir des sensibilités différentes, il est liéquèn d'avoir besoin de calculer un décalage du limiteur (limiter offset) selon un préRéglage d'usine basé sur la sensibilité de l'amplificateur. Le DSP 600 offre une solution unique à ce problème avec le paramètre Amp. Tous les préRéglages d'usine du DSP 600 incluent des valeurs de seuils du limiteur. Vous pouvez utiliser le paramètre Amp pour sélectionner le modele d'amplificateur Dynacord que

vous utilisez et le décalage du seuil du limiteur sera automatiquement calculé en se basant sur le gain et la sensibilité de l'amplificateur. Lorsqu'un amplificateur est sélectionné dans la liste, le paramètre Threshold actuel sera verrouillé pour assurer que des réglages corrects sont conservés. Il est très important de veiller à ce que le bon amplificateur soit sélectionné dans la liste, car une sélection incorrecte pourrait aboutir à des réglages de Limiteur inadaptés à votre système et l'endommager. Si un amplificateur non-Dynacord est utilisé dans le système, sélectionner "User" dans la liste d'amplis ce qui permet d'éditer directement le réglage de seuil (Threshold), toutefois, consultez la documentation de l'amplificateur afin de pouvoir calculer le décalage du seuil du limiteur (si besoin est) comme il convient. Le paramètre Amp n'est disponible que si vous utilisez un préréglage d'usine.

Type d'ampli

S900 S1200 CL800 CL1200 CL1600 CL2000 LX1600 LX2200 LX3000 L1000 (0dBu, +6dBu, 26dB) L1600 (0dBu, +6dBu, 26dB) L2400 (0dBu, +6dBu, 26dB)

Type d'ampli

H 2500 (0dBu, 32dB, 35dB) H 5000 (0dBu, 32dB, 35dB) SL900 SL 1200 SL 1800 SL 2400 DSA 8204 DSA 8206 DSA 8209 DSA 8212

Tableau 5-14: Types d'amplificateurs disponibles

LIMITERS

Les limiteurs de voie de sortie du DSP 600 évitent que des signaux audio dépassant un niveau défini soient émis. Presser le bouton Level pour changer de voie de sortie. Maintenir le bouton Level pendant quelques secondes – ce qui affichera l'écran du Limiteur.

OUT 1: Limiter

Bypass

Type: Mid

Threshold: 0.0dBu

Attack: 2ms

Release: 100ms

Utiliser les boutons < SELECT > pour naviguer parmi les paramètres Active/Bypass, Type, Threshold (-9.0 dBu à +21.0 dBu), Attack (0 ms à 50 ms) et Release (10.0 ms à 1000.0 ms). Régler les valeurs de chaque paramètre à l'aide des boutons fléchés VALUE Haut/Bas. Le paramètre Type permet de définir le type de haut-parleur utilisé. En sélectionnant le type Sub, Lo, Mid ou Hi, les réglages des paramètres Attack et Release sont automatiquement effectués. La valeur du paramètre Threshold dépend des haut-parleurs utilisés et de la sensibilité et/ou du gain d'entrée des amplificateurs employés.

TEMP Limiteur

En plus du limiteur de crêtes (Peak-Limiter) des sorties, un TEMP Limiteur est également disponible pour chacune des sorties. Les paramètres de ce TEMP Limiteur sont inclus dans les fichiers de réglage de haut-parleur (. sps) et peuvent être chargés dans l'appareil à l'aide du logiciel de contrôle IRIS-Net.

6 Configurations du DSP 600

Le DSP 600 dispose de 7 configurations prédéfinies. Une configuration est un réglage de base qui inclut le routage des entrées et des sorties, la fonction des sorties (Sub, Lo, Mid, Hi, Full Range) dont les réglages du filtré Crossover de base, et les différents schémas de liens voie/paramètre. La configuration active est définie par le programme sélectionné, c'est-à-dire chaque programme est basé sur une configuration spécifique qui est également affichée à côté du numéro et du nom du programme. Chaque sortie emploie deux filtres Crossover pouvant être assignés à divers types et pentes de filtres. Chaque voie de sortie dispose de 5 filtres supplémentaires pouvant être employés comme égaliseurs paramétriques, filtres shelving Low-/High, ou filtres passe-bas et passe-haut, ainsi que comme filtres passe-tout. En plus d'un contrôle de gain permettant de régler le niveau de sortie et d'un commutateur de polarité, chaque sortie est surveillée par un limiteur numérique à seuil, attaque et relâchement réglables.

Liste et description détaillée

2 Way Stereo + FR 3 Way Stereo 4 Way + FR 5 Way + FR Free Configuration - Full Edit 2 in 6 Out 3 Way Stereo - Mono Sub + FR 4 Way Stereo - Mono Sub/LF

ATTENTION: Merci de prendre les précautions nécessaires lors d'un changement de configuration.

CONSEIL: Tous les paramètres ne sont pas accessibles dans chaque préréglage et, en fonction des configurations définies par le client/installateur, tous les préréglages et/ou valeurs préréglées ne sont pas disponibles pour l'édition. Changer la disponibilité des préréglages, des paramètres et des valeurs préréglées ne peut s'effectuer qu'à l'aide de l'application IRIS-Net.

Cette configuration représentée généralement un Crossover de fréquence à 2 voies stéréo, où IN A sert de voie d'entrée gauche et IN B et de voie d'entrée droite. OUT 1 est la sortie fréquences basses gauche et OUT 2 la sortie fréquences aigües gauche. OUT 4 et OUT 5 sont les sorties droites correspondantes des basses et haute fréquences.

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique sont liés. Pour les voies de sortie, ce lien s'applique aux Crossovers, EQ, Delay Level et Limiter.

Paramètres liés

6.2 3 Way stereo

Cette configuration représente un Crossover de fréquence à 3 voies où IN A sort de voie d'entrée gauche et IN B est de voie d'entrée droite. Les sorties OUT 1 & 4 L/R sont la voie des fréquences Sub (sub-basses), les sorties OUT 2 & 5 L/R sont les voies des fréquences Low et Mid (basses et medium), les sorties OUT 3 & 6 L/R sont les voies des fréquences High (aigues).

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique sont liés. Pour les voies de sortie, ce lien s'applique aux Crossovers, EQ, Delay Level et Limiter.

Paramètres liés

La configuration 4-Way est un Crossover de fréquence 4 voies mono. Les voies Crossover sont alimentées par IN A, les voies Full Range par IN B. La sortie OUT 1 est une voie mono pour les fréquences Sub (sub-basses), la sortie OUT 2 est une voie mono pour les fréquences Low (basses), la sortie OUT 3 est une voie mono pour les fréquences Mid (medium) et la sortie OUT 4 est une voie mono pour les fréquences High (aigües). Les sorties OUT 5 et OUT 6 sont des voies Full-range.

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique ne sont pas liés. Pour les voies de sortie, ce lien s'applique aux filtres Crossover, Highpass et Lowpass (Voir page 132 pour les détails).

La configuration 5-Way est un Crossover de fréquence 5 voies mono. Les voies Crossover sont alimentées par IN A, les voies Full Range par IN B. La sortie OUT 1 est une voie mono pour les fréquences Sub (sub-basses), la sortie OUT 2 est une voie mono pour les fréquences Very Low (très basses), la sortie OUT 3 est une voie mono pour les fréquences Low (basses), la sortie OUT 4 est une voie mono pour les fréquences Mid (medium), la sortie OUT 5 est une voie mono pour les fréquences High (aigues) et la sortie OUT 6 est la voie Full-Range.

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique ne sont pas liés. Pour les voies de sortie, ce lien s'applique aux filtres Crossover, Highpass et Lowpass (voir page 132 pour les détails).

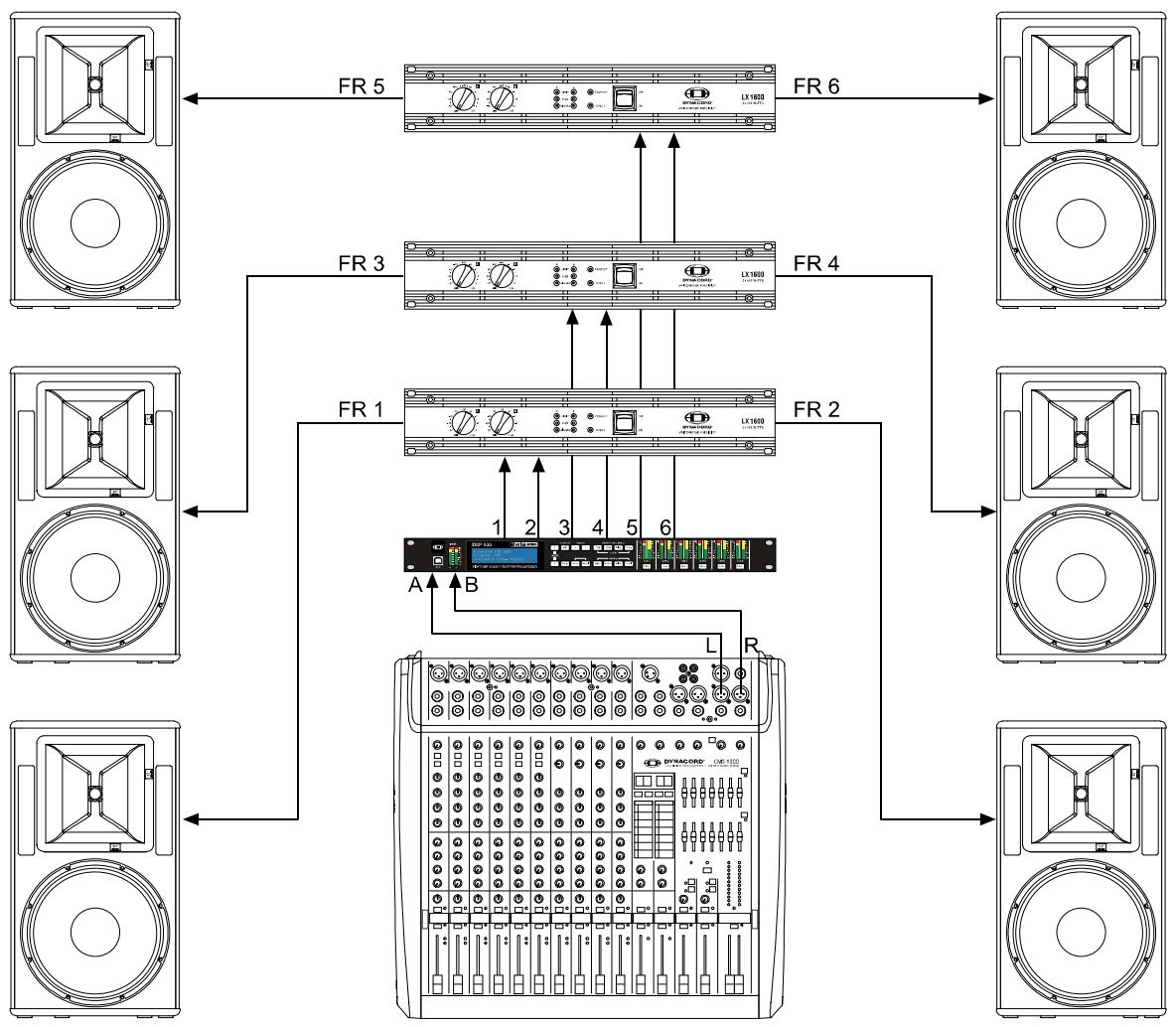

Dans cette configuration, les 6 sorties sont configurées en fonctionnement Full Range. Le signal des sorties OUT 1, OUT 2 et OUT 3 provient de IN A alors que celui des sorties OUT 4, OUT 5 et OUT 6 provient de la voie d'entrée IN B. Cette configuration fournit une "base vierge" pour créer une application de routage et de traitement personnalisé.

CONSEIL: Dans cette configuration, aucune voie ni aucun paramètre n'est lié.

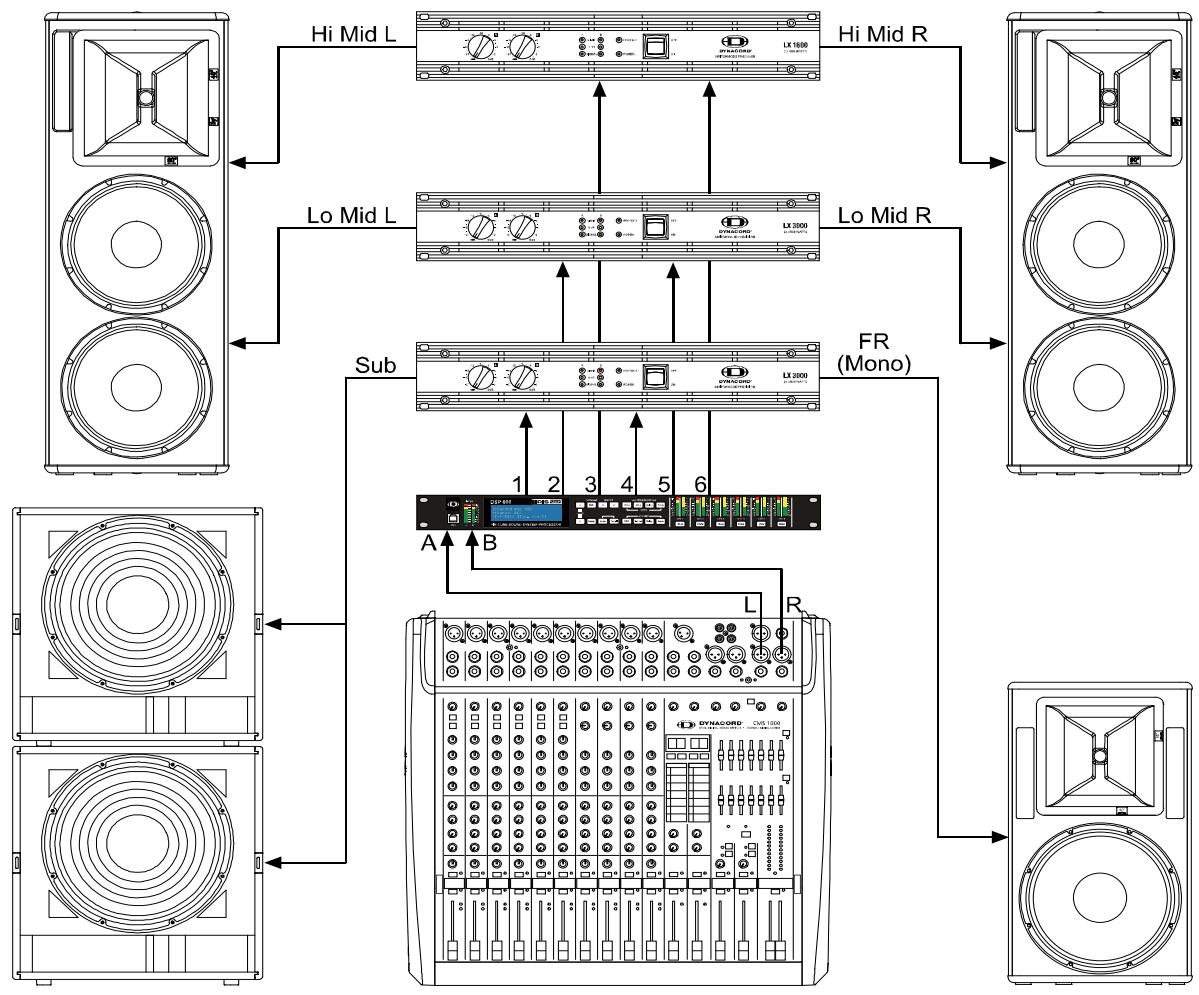

6.6 3 Way Stereo-MonoSub+FR

Cette configuration à 3 voies fournit un crossover stéréo pour des fréquences basses et aigües, ainsi que la somme des entrées mono pour les fréquences complétées d'une sortie Full-Range. IN A sort de voie d'entrée gauche et IN B sort de voie d'entrée droite. La sortie OUT 1 est une voie mono pour les fréquences Sub (sub-basses), les sorties OUT 2 & 5 sont les voies G/D L/R pour les fréquences Low (basses), les sorties OUT 3 & 6 sont les voies G/D L/R pour les fréquences High (aigües) et la sortie OUT 4 est la voie Full-Range.

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique sont liés. Pour les voies de sortie, ce lien s'applique aux Crossovers, EQ, Delay, Level et Limiter.

6.7 4 Way Stereo-MonoSub/LF

Cette configuration est un crossover de fréquence stéréo à 4 voies. Les voies mono des fréquences sub-basses (Sub) et basses (Low) reçoivent le signal des entrées IN A + IN B, les voies gauches des fréquences medium (Mid) et aigues (High) reçoivent le signal de l'entrée IN A, les voies droites des fréquences medium (Mid) et aigues (High) reçoivent le signal de l'entrée IN B. La sortie OUT 1 est une voie mono pour les fréquences Sub (sub-basses), la sortie OUT 2 est une voie mono pour les fréquences Low (basses), la sortie OUT 3 est la voie gauche des fréquences medium (Mid), la sortie OUT 4 est la voie gauche des fréquences aigues (High), la sortie OUT 5 est la voie droite des fréquences medium (Mid) et la sortie OUT 6 est la voie droite des fréquences aigues (High).

CONSEIL: Sur les voies d'entrée, tous les paramètres d'EQ Paramétrique et Graphique sont liés. Pour les voies de sortie, ce lien s'applique aux Crossovers, EQ, Delay, Level and Limiter.

Paramètres liés

7 Modes de fonctionnement & préréglages

Configurations Standard
