Marque	ACEC
Modèle	HC90W
Type de produit	Hotte aspirante
Largeur	90 cm
Profondeur	Environ 50 cm
Hauteur	Ajustable selon installation (min. 65 cm au-dessus de la cuisinière)
Poids net	Environ 15 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	Environ 300 W (moteur + éclairage)
Éclairage	2 lampes de 40 W chacune (type non spécifié, probablement à incandescence)
Vitesses du moteur	3 vitesses
Modes de fonctionnement	Aspirant (évacuation extérieure) ou recyclage (filtre à charbon optionnel)
Diamètre de sortie d'air	150 mm
Filtres métalliques	Lavables au lave-vaisselle (nettoyage tous les 2 mois)
Filtres à charbon (option)	À remplacer tous les 2 mois
Distance minimale au plan de cuisson	650 mm
Classe de protection	Classe II (double isolation, pas de mise à la terre nécessaire)
Normes	CE (Basse tension 73/23, CEM 89/336, Marquage 93/68)

FOIRE AUX QUESTIONS - HC90W ACEC

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 650 mm entre le plan de cuisson et la partie inférieure de la hotte.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, insérez le déflecteur filtrant (pièce H) et montez les filtres à charbon actif (pièce L) en les centrant dans le support moteur et en les tournant dans le sens horaire jusqu'à l'arrêt.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques doivent être lavés tous les 2 mois au lave-vaisselle ou à la main dans de l'eau tiède savonneuse. Ne jamais laver les filtres à charbon.

Comment remplacer les lampes d'éclairage ?

Pour remplacer les lampes de 40 W, retirez un des goujons latéraux du plafonnier, faites coulisser le verre, remplacez la lampe et remontez en sens inverse.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, en mode aspirant (évacuation extérieure) le filtre à charbon n'est pas nécessaire. En mode recyclage, il est obligatoire.

Comment régler la vitesse du moteur ?

Utilisez les interrupteurs ou touches du bandeau de commande : vitesse 1 pour une circulation continue silencieuse, vitesse 2 pour un usage normal, vitesse 3 pour fortes vapeurs.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (prise, fusible), l'interrupteur bipolaire (doit avoir une ouverture de min. 3 mm), et assurez-vous que la hotte est correctement branchée. Si le problème persiste, contactez un professionnel.

Dois-je relier la hotte à la terre ?

Non, la hotte est de classe II (double isolation) et ne nécessite pas de mise à la terre.

Comment fixer la hotte au mur ?

Percez 8 trous de 8 mm selon les cotes de la figure 1. Fixez l'étrier C et la rondelle D, accrochez la hotte, puis vissez-la dans les trous J1 et J2. Montez les cheminées A et B.

À quelle fréquence remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 2 mois ou plus souvent en cas d'utilisation intensive.

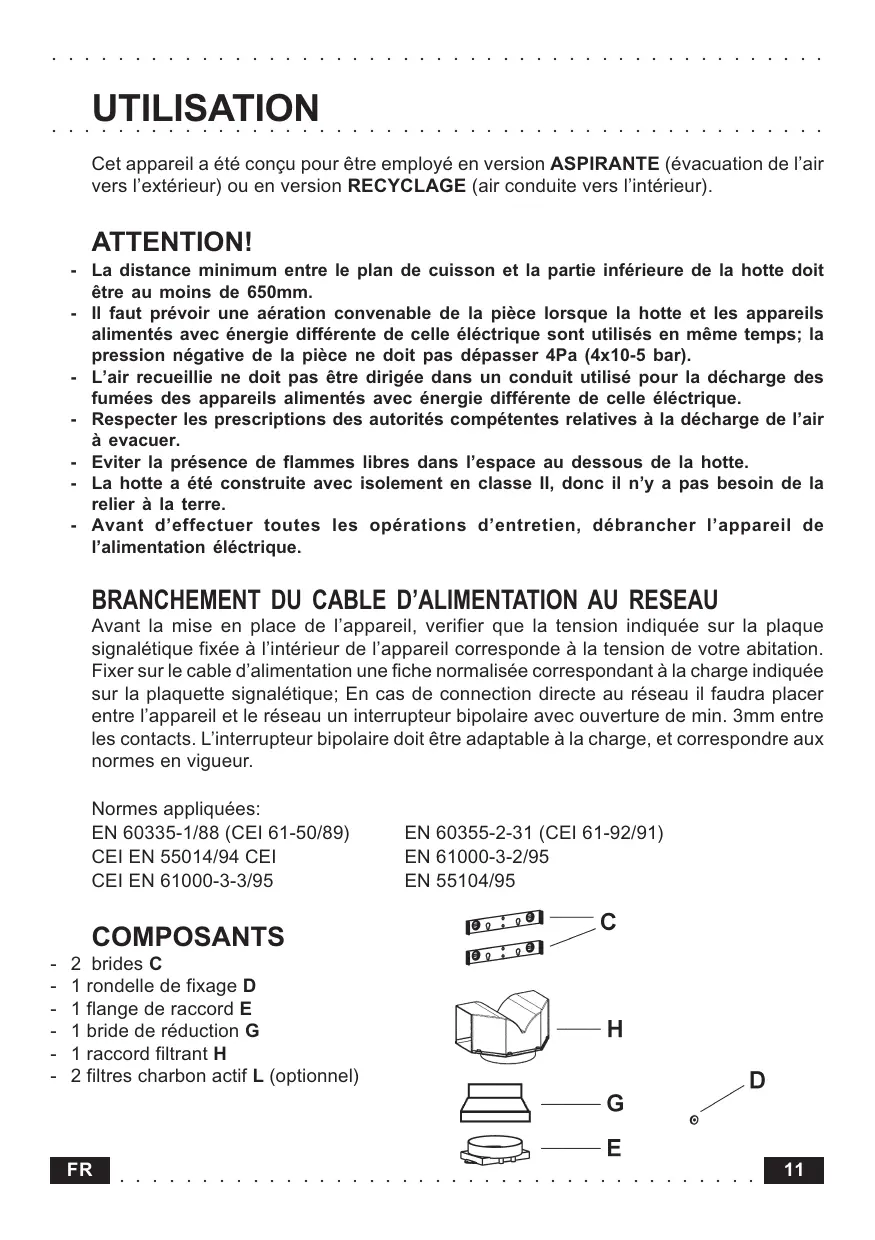

MODE D'EMPLOI HC90W ACEC

Cet appareil a été conçu pour être employé en version ASPIRANTE (évacuation de l'air vers l'extérieur) ou en version RECYCLAGE (air conduit vers l'intérieur).

Attention !

• La distance minimum entre le plan de cuisson et la partie inférieure de la hotte doit être au moins de 650 mm.
• Il faut prévoir une aération convenable de la pièce lorsque la hotte et l une énergie différente de l'électrique sont utilisés en même temps ; la pression négative de la pièce ne doit pas dépasser 4 Pa (4x10⁻⁵ bar).
• L'air recueilli ne doit pas être dirigé dans un conduit utilisé pour la décharge des fumées des appareils alimentés avec une énergie différente de l'électrique.
• Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à évacuer.
• Éviter la présence de flammes libres dans l'espace au-dessus de la hotte.
• La hotte a été construite avec un isolement de classe II, donc il n'est pas nécessaire de la relier à la terre.
• Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation électrique.

Branchement du câble d'alimentation au réseau

Avant la mise en place de l'appareil, vérifier que la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil corresponde à la tension de votre habitation. Fixer sur le câble d'alimentation une fiche normalisée correspondant à la charge indiquée sur la plaque signalétique. En cas de connexion directe au réseau, il faudra placer entre l'appareil et le réseau un interrupteur bipolaire avec une ouverture de min. 3 mm entre les contacts. L'interrupteur bipolaire doit être adapté à la charge et correspondre aux normes en vigueur.

Normes appliquées :

EN 60335-1/88 (CEI 61-50/89)

CEI EN 55014/94

CEI EN 61000-3-3/95

• 1 bride de raccord E
• 1 bride de réduction G
• 1 raccord filtrant H
• 2 litres de charbon actif L (optionnel)

Assemblage

La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650 mm.

Pour l'assemblage de la hotte, procéder de la manière suivante :

1) Percer 8 trous (X1, X2, J, Y) de 8 mm en respectant les cotes indiquées sur la figure 1. 2) Pour les différents assemblages, utiliser les vis et les vis à tête fraisée fournies. 3) Fixer l'étrier C (fig. 2) à la paroi dans les trous X1 et X2. 4) Fixer la rondelle de fixation D (fig. 2) à la paroi dans les trous Y.

NOTE : La partie déchargée de la rondelle doit être tournée vers la paroi murale.

5) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3) en ayant soin que la rondelle D entre dans le trou situé derrière la hotte. 6) Fixer la flange de raccord E avec les vis autotaraudeuses appropriées de 2,9 mm à la bouche de sortie de l'air du moteur dans les trous Z prédisposés (fig. 4). 7) Assemblage ASPIRANTE ou FILTRANTE. 7/A ASPIRANTE

Raccorder avec un tuyau F (dont la hotte n'est pas équipée) de Ø 150 mm (fig. 5), la bride de raccord E et la bride G à la décharge.

IMPORTANT : Le tuyau d'évacuation et les éventuels coudes de raccord doivent s'insérer dans celui-ci et ne pas se superposer. Pour ce qui concerne les opérations de raccordement du tuyau d'évacuation, s'en tenir aux dispositions et normes en vigueur dans votre pays. L'évacuation de l'air ne peut être effectuée à travers une cheminée qui est utilisée pour la décharge d'air d'appareils non électriques. Le local doit être suffisamment ventilé au cas où la hotte et d'autres appareils non électriques déchargent de la fumée en même temps.

7/B Filtrant (Option)

• Insérer le déflecteur filtrant H (fig. 6).
• Assembler les filtres à charbon actif L (fig. 7) en les centrant dans le support moteur M et les bloquer en tournant dans le sens horaire (environ 1/4 de tour) jusqu'à l'arrêt. Pour les opérations de démontage, effectuer les opérations inverses. 8) Fixer la cheminée longue supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) en utilisant 4 fournies. La distance entre les alésages de fixation X1 et X2 est déterminée par la hauteur de la cheminée supérieure H1. 9) Appliquer frontalement la cheminée courte inférieure B (fig. 9) en élargissant légèrement les deux parties latérales et l'insérer ensuite dans la hotte (fig. 9). 10) Système alternatif pour la fixation des cheminées :

Loger verticalement dans la hotte les cheminées A et B, déjà insérées les unes dans les autres ; enlever la cheminée supérieure A jusqu'à l'étrier C et la bloquer latéralement en utilisant 2 vis autotaraudeuses de Ø 2,9 mm fournies (fig. 8).

Fonctionnement

Nous vous recommandons de faire fonctionner l'appareil quelque temps avant de procéder à la cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la cuisson et de toute manière tant que les odeurs n'auront pas disparu.

1) Bandeau de commandes avec interrupteurs

• Un interrupteur qui commande l'allumage de l'installation d'éclairage.
• Un interrupteur pour commuter les trois vitesses d'exercice.
• Un voyant général de signalisation moteur en service.

2) Bandeau de commandes avec touches

• 'allumage du moteur en première vitesse, indiquée pour une circulation d'air continue particulièrement silencieuse, en présence de faibles vapeurs de cuisson.
• e moteur en deuxième vitesse, indiquée dans la plupart des conditions d'emploi vu l'excellent rapport entre le débit d'air traité et le niveau de bruit.
• troisième vitesse, indiquée en cas d'importantes émissions de vapeurs de cuisson, également pendant des périodes prolongées.
• 'allumage de l'installation d'éclairage.

Entretien

N. B. Pour n'importe quelle opération d'entretien et de réparation, débranchez l'appareil.

1. Éclairage

Il est constitué de deux lampes de 40 W. Pour effectuer un remplacement, suivre les instructions suivantes (fig. 10) : retirer l'un des goujons qui se trouvent sur les côtés du plafonnier. Faire coulisser le verre sur le côté sans le goujon, jusqu'à dégager la pointe opposée, puis tirer légèrement vers le bas. Remplacer les lampes et remonter le verre en effectuant les opérations décrites ci-dessus à rebours.

2. Filtres

À des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaisselle ou à la main dans de l'eau tiède savonneuse (les filtres au charbon actif ne doivent jamais être lavés et doivent être remplacés tous les 2 mois).

3. Nettoyage

Pour ce qui concerne le nettoyage externe de la hotte, utilisez un chiffon humide et de l'alcool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT : Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des filtres, ainsi que de les remplacer périodiquement selon nos instructions pour éviter les risques d'incendie.

ATTENTION : Le fabricant décline toute responsabilité pour les dommages provoqués par le non-entretien des filtres anti-graisse (nettoyage tous les 2 mois), ainsi que par le non-remplacement périodique des filtres à charbon et par le non-respect des instructions de montage et de branchement.

Cet équipement est conforme à la norme européenne sur la basse tension C.E.E. 73/23 relative à la sécurité électrique et aux normes européennes : C.E.E. 89/336 relative à la compatibilité électromagnétique et C.E.E. 93/68 relative au marquage CE.
