HC90N - Hotte aspirante ACEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ACEC
Modèle	HC90N
Mode d'installation	Version aspirante (évacuation extérieure) ou recyclage (filtre à charbon actif)
Distance minimale plan de cuisson	650 mm
Type d'évacuation	Ø 150 mm (tuyau non fourni)
Nombre de vitesses	3 (interrupteur ou touches)
Éclairage	2 lampes de 40 W
Filtres métalliques	Lavables au lave-vaisselle ou à la main tous les 2 mois
Filtre à charbon actif	Optionnel, à remplacer tous les 2 mois (non lavable)
Alimentation électrique	Voir plaque signalétique (tension et fréquence)
Classe d'isolation	Classe II (pas de mise à la terre)
Conformité	CE (directives basse tension, CEM, marquage)
Moteur	3 vitesses, voyant de fonctionnement
Branchement électrique	Fiche normalisée ou interrupteur bipolaire 3 mm
Entretien	Nettoyage externe avec chiffon humide et alcool
Pression négative maximale	4 Pa (4×10⁻⁵ bar)

FOIRE AUX QUESTIONS - HC90N ACEC

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale doit être d'au moins 650 mm entre le plan de cuisson et la partie inférieure de la hotte.

La hotte ACEC HC90N nécessite-t-elle une mise à la terre ?

Non, la hotte est de classe II (double isolation) et ne nécessite pas de liaison à la terre.

Comment installer la hotte en version recyclage ?

Pour le recyclage, insérez le déflecteur filtrant H et montez les filtres à charbon actif (optionnels) en les tournant dans le sens horaire jusqu'à l'arrêt.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques doivent être lavés tous les 2 mois, au lave-vaisselle ou à la main dans de l'eau tiède savonneuse.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 2 mois et ne se lave pas.

Comment remplacer les lampes d'éclairage ?

Retirez un goujon sur le côté du plafonnier, faites coulisser le verre, remplacez les lampes de 40 W et remontez le verre en sens inverse.

Peut-on utiliser la hotte avec d'autres appareils non électriques ?

Oui, mais la pièce doit être suffisamment ventilée et la pression négative ne doit pas dépasser 4 Pa. L'air évacué ne doit pas passer par un conduit utilisé pour des fumées d'appareils non électriques.

Quels sont les risques si on ne nettoie pas les filtres ?

Le fabricant décline toute responsabilité pour les dommages causés par le non-entretien des filtres (risque d'incendie). Il est obligatoire de nettoyer les filtres métalliques tous les 2 mois.

Comment brancher électriquement la hotte ?

Vérifiez que la tension correspond à celle de la plaque signalétique. Utilisez une fiche normalisée adaptée à la charge, ou un interrupteur bipolaire avec ouverture d'au moins 3 mm entre les contacts.

Quel est le diamètre du tuyau d'évacuation ?

Le tuyau d'évacuation doit avoir un diamètre de Ø 150 mm (non fourni).

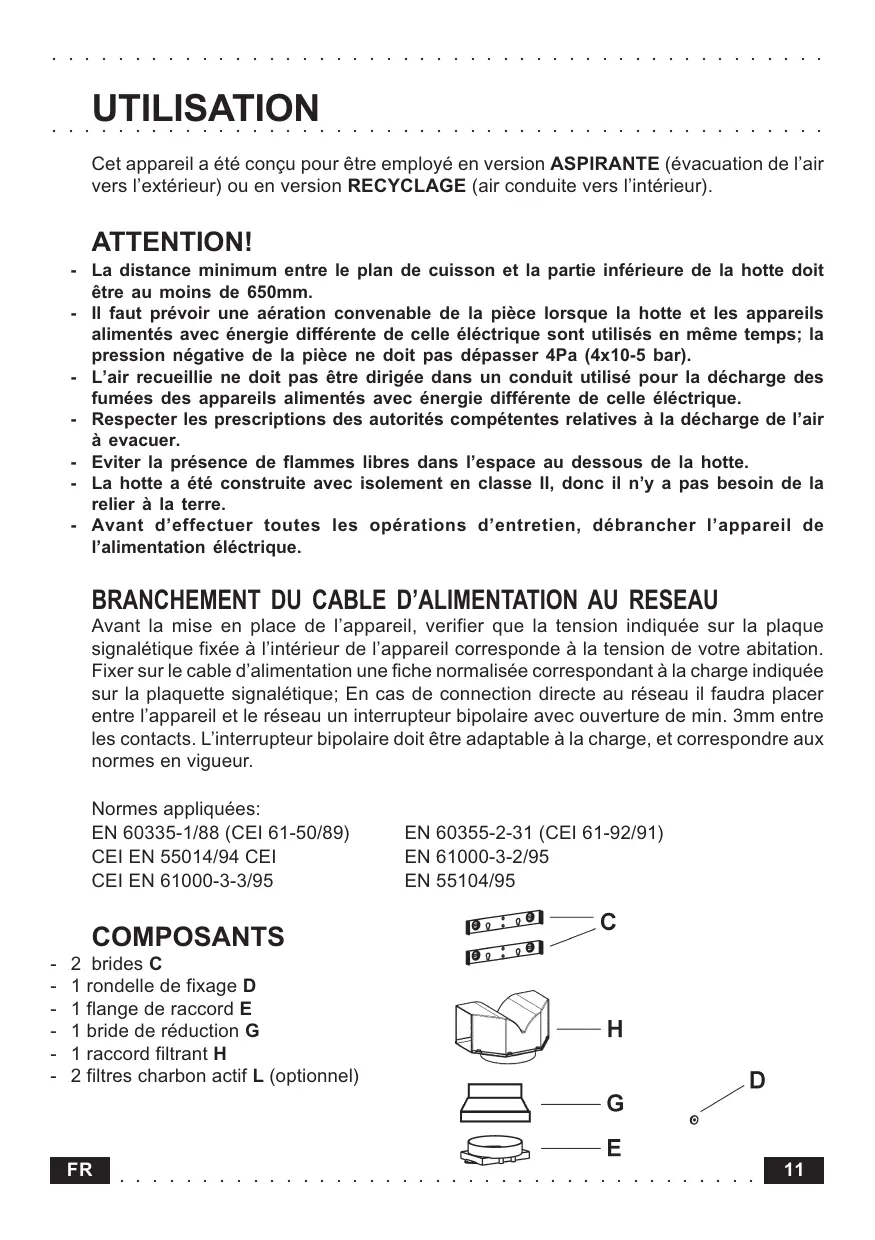

MODE D'EMPLOI HC90N ACEC

Cet appareil a été créé pour être employé en version ASPIRANTE (évacuation de l'air vers l'extérieur) ou en version RECYCLAGE (air conduit vers l'intérieur).

Attention!

• La distance minimale entre le plan de cuisson et la partie inférieure de la hotte doit être au moins de 650mm.
• Il faut prévoir une aération convenable de la pièce lorsque la hotte et les appareils alimentés avec énergie différente de cette électrique sont utilisés en même temps; la pression négative de la pièce ne doit pas dépasser 4Pa (4x10-5 bar).
• L'air recueillie ne doit pas être dirigée dans un conduit utilisé pour la décharge des fumées des appareils alimentés avec énergie différente de cette électrique.
• Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à évacuer.
• Eviter la présence de flammes libres dans l'espace au-dessous de la hotte.
• La hotte a été construite avec isolement en classe II, donc il n'y a pas besoin de la relier à la terre.
• Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation électrique.

Branchement du cable d'alimentation au RESEAU

Avant la mise en place de l'appareil, vérifier que la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil corresponde à la tension de votre abitation. Fixer sur le câble d'alimentation une fiche normalisée correspondant à la charge indiquée sur la plaquette signalétique. En cas de connection directe au réseau, il faudra placer entre l'appareil et le réseau un interrupteur bipolaire avec ouverture de min. 3mm entre les contacts. L'interrupteur bipolaire doit être adaptable à la charge et correspondre aux normes en vigueur.

Normes appliquées:

EN 60335-1/88 (CEI 61-50/89)

CEI EN 55014/94 CEI

CEI EN 61000-3-3/95

• 1 flange de raccord E
• 1 bride de réduction G
• 1 raccord filtrant H
• 2 litres charbon actif L (optionnel)

Assemblage

La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650mm.

Pour l'assemblage de la hotte procéder de la manière suivante:

1) Faire 8 trous (X1-X2-J-Y) de 8mm respectant les chiffres indiqués à la fig. 1. 2) Pour les différents assemblages utiliser les vis et les vis tamponnées fournies. 3) Bloquer l'étrier C (fig. 2) à la paroi dans les trous X1-X2. 4) Bloquer la rondelle de fixage D (fig. 2) à la paroi dans les trous Y.

NOTE: La partie déchargée de la rondelle doit être tournée vers la paroi.

5) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3) en ayant soin que la rondelle D entre dans le trou situé derrière de la hotte. 6) Fixer la flange de raccord E avec les vis autotaraudeuses appropriées de 2,9mm à la bouche de sortie de l'air du moteur dans les trous Z prédisposés (fig. 4). 7) Assemblage ASPIRANTE ou FILTRANT.

7/A aspirante

Raccorder avec un tuyau F (dont la hotte n'est pas équipée) de Ø 150mm (fig. 5), la flange de raccord E et la flange G à la décharge.

IMPORTANT: Le tuyau d'évacuation et les éventuels coudes de raccord doivent s'insérer dans celui inférieur et ne pas se superposer. Pour ce qui concerne les opérations de raccord du tuyau d'évacuation, s'en tenir aux dispositions et normes en vigueur dans votre pays. L'évacuation de l'air ne peut être effectuée à travers une cheminée, qui est utilisée pour la décharge d'air d'appareils non électriques. Le local doit être suffisamment ventilé, au cas où la hotte et d'autres appareils non électriques déchargent de la fumée en même temps.

7/B filtrant (option)

• Insérer le déflecteur filtrant H (fig. 6).
• Assemblier les filtres charbon actif L (fig. 7) en les centrant dans le support moteur M et les bloquer en tournant dans sens horaire (environ ) jusqu'à l'arret. Pour les opérations de démontage faire les opérations inverses. 8) Fixer la cheminée longue supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) utilisant 4 vis autotaraudeuses de 2,9mm en dotation. La distance entre les alésages de fixation X1 et X2 est déterminée par la hauteur de la cheminée supérieure H1. 9) Appliquer frontalement la cheminée courte inférieure B (fig. 9) en élargissant légrement les deux parties laterales et l'insérer ensuite dans la hotte (fig. 9). 10) Système alternative pour la fixation des cheminées:

Loger verticalement dans la hotte les cheminées A - B, déjà insérées les unes dans les autres ; enlever la cheminée supérieure A jusqu'à l'étrier C et la bloquer latéralement en utilisant 2 vis autotaraudeuses de Ø 2,9 mm en dotation (fig. 8).

Fonctionnement

Nous vous recommandons de faire fonctionner l'appareil quelques temps avant de procéder à la cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la cuisson et de toute manière tant que les odeurs n'auront pas disparu.

Bandeau de commandes avec interrupteurs

• Un interrupteur qui commande l'allumage de l'installation d'éclairage.
• Un interrupteur pour commuter les trois vitesses d'exercice.
• Un voyant général de signalisation moteur en service.

2) Bandeau de commandes avec touches

• Une touche qui commande l'allumage du moteur en première vitesse, indiquée pour une circulation d'air continue particulièrement silencieuse, en présence de faibles vapeurs de cuisson.
• Une touche qui commande le moteur en deuxième vitesse, indiquée dans la plupart des conditions d'emploi vu l'excellent rapport entre le débit d'air traité et le niveau de bruit.
• Une touche qui commande le moteur en troisième vitesse, indiquée en cas d'importantes émissions de vapeurs de cuisson, également pendant des périodes prolongées.
• Une touche qui commande l'allumage de l'installation d'éclairage.

Entretien

N. B. Pour n'importe quelle opération d'entretien et de réparation, débranchez l'appareil.

1. Éclairage

Il est constitué par deux lampes de 40W. Pour effectuer un remplacement, suivre les instructions suivantes (fig.10) : Retirer l'un des goujons qui se trouvent sur les côtés du plafonnier. Faire coulisser le verre sur le côté sans le goujon, jusqu'à dégager la pointe opposée, puis tirer légèrement vers le bas. Remplacer les lampes et remonter le verre en effectuant les opérations décrites ci-dessus à rebours.

2. Filtres

A des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaiselle ou à la main dans de l'eau tiède savonnée (les filtres au charbon actif ne doivent jamais être lavés et doit être remplacés tous les 2 mois).

3. Nettoyage

Pour ce qui concerne le nettoyage externe de la hotte, utiliser un chiffon humide et de l'alcool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT: Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des filtres, ainsi que de les replacer périodiquement selon nos instructions pour éviter les risques d'incendie.

ATTENTION: Le fabricant décline toute responsabilité pour les dommages provoqués par le non-entretien des filtres anti-graisse (nettoyage tous les 2 mois) ainsi que par le non-replacement périodique des filtres à charbon et par le non-respect des instructions de montage et de branchement.

Cet équipement est conforme à la norme européenne sur la basse tension C. E. E. 73/23 relative à la sécurité électrique et aux normes européennes : C. E. E. 89/336 relative à la compatibilité électromagnétique et C. E. E. 93/68 relative au marquage CE.
