Type de produit	Enceinte acoustique colonne
Marque	TRIANGLE
Modèle	ANTAL 202
Type d'enceinte	Bass reflex, 3 voies
Sensibilité	91 dB/W/m
Bande passante	50 Hz - 20 kHz (+/-3 dB)
Puissance admissible (RMS)	120 W
Impédance minimale	4,5 ohms
Dimensions (H x L x P)	1080 x 220 x 297 mm
Poids net	20 kg
Alimentation	Passive (nécessite amplificateur externe)
Fonctions principales	Reproduction sonore haute fidélité, bicâblable / bi-amplifiable
Placement recommandé	Distance minimale de 2 m entre enceintes et 40 cm du mur
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec
Précautions de sécurité	Éviter toute exposition à l'humidité excessive ; respecter les polarités
Pièces détachées et réparabilité	Réparation par personnel agréé Triangle ; garantie 5 ans
Garantie	5 ans pour le premier utilisateur, sur défauts de fabrication
Protection de l'environnement	Matériaux recyclables ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - ANTAL TRIANGLE

Comment brancher mes enceintes ANTAL ?

Utilisez un câble de section suffisante, de préférence le câble Haute Définition TRIANGLE. Respectez les polarités + et - et utilisez des longueurs identiques pour les voies droite et gauche.

Quelle distance minimale entre l'enceinte et le téléviseur à tube cathodique ?

Pour éviter les perturbations magnétiques sur l'écran, respectez une distance d'au moins 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales blindées.

Comment placer les enceintes en stéréo ?

Placez les enceintes à au moins 2 mètres l'une de l'autre et à 2 mètres de la zone d'écoute. Évitez les coins et les murs trop proches (minimum 40 cm). Orientez-les dans le sens de la longueur de la pièce pour une meilleure diffusion.

Comment placer les enceintes pour un home cinéma ?

Les enceintes principales suivent les règles stéréo. La voie centrale doit être alignée avec les enceintes principales. Le caisson de grave de préférence entre les enceintes, à l'écart des coins. Les voies arrières entre 1,5 m et 2 m de hauteur.

Qu'est-ce que le bicâblage et comment le réaliser ?

Le bicâblage consiste à relier chaque enceinte à l'amplificateur avec deux câbles distincts, un pour les graves et un pour les médiums/aigus. Retirez les plaques de connexion du bornier et utilisez les bornes supérieures (médium/aigu) et inférieures (grave).

Comment réaliser une bi-amplification ?

Utilisez deux amplificateurs identiques : l'un pour les graves (bornes inférieures), l'autre pour les médiums/aigus (bornes supérieures). Retirez les plaques de connexion. Les amplificateurs doivent être de puissance et de caractéristiques similaires.

Quel amplificateur choisir pour mes enceintes ANTAL ?

Choisissez un amplificateur de bonne qualité et de puissance suffisante (au moins 120 W RMS par canal pour l'ANTAL). Il vaut mieux un ampli puissant utilisé modérément qu'un faible poussé à fond, ce qui risquerait d'endommager les haut-parleurs.

Que couvre la garantie TRIANGLE ?

La garantie de 5 ans couvre les défauts de fabrication. Elle est valable uniquement pour le premier acheteur sur présentation du coupon et de la facture. Sont exclus les dommages dus à une surpuissance, une humidité excessive, un choc mécanique ou une réparation non agréée.

Comment entretenir mes enceintes ANTAL ?

Dépoussiérez avec un chiffon doux et sec. Évitez les produits chimiques. Protégez de l'humidité et des températures extrêmes. En cas de problème, contactez un service agréé Triangle.

Que faire en fin de vie de l'enceinte ?

Ne jetez pas l'enceinte avec les ordures ménagères. Déposez-la dans un point de collecte pour recyclage des équipements électroniques. Le produit contient des matériaux valorisables.

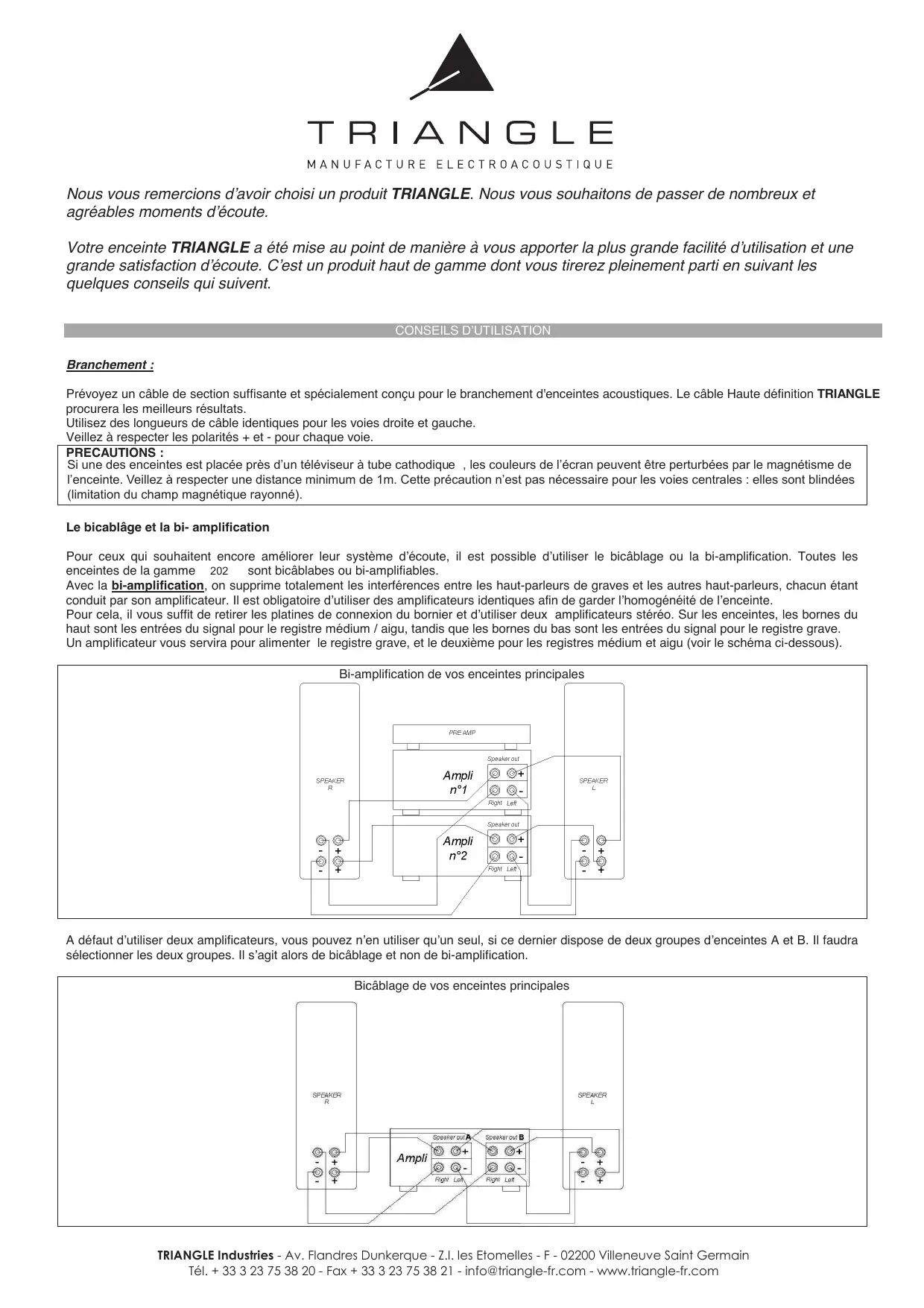

MODE D'EMPLOI ANTAL TRIANGLE

Nous vous remercions d'avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et agréables moments d'écoute.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. C'est un produit haut de gamme dont vous tirerez pleinement parti en suivant les quelques conseils qui suivent.

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute Définition TRIANGLE procurera les valeurs résultats.

Utilisez des longueurs de câble identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie.

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1m. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme 202 sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retarder les plaques de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium/aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

Bi-amplification de vos enceintes principales

À daf t dil e a f, vous pouvez en utiliser un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

Bicâblage de vos enceintes principales

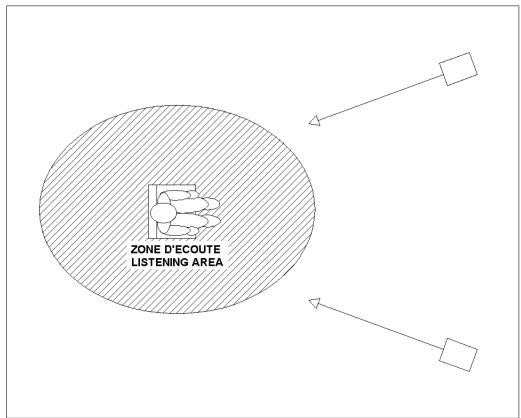

Placement pour la stéréo :

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : minimum 2m. L'écart entre les enceintes doit être au minimum de 2 m pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles "diffusent" dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce, ils favorisent l'excitation des résonances propres à la pièce. Laissez un espace minimum de 40cm entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté

pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image) et inversement une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

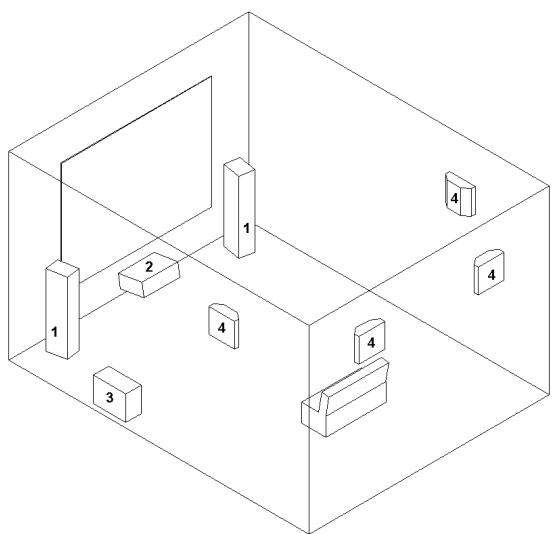

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe placement pour la stéréo).

• La voie centrale est à placer sur la même ligne formée par les deux enceintes principales.
• L'utilisation d'un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets spéciaux dans l'extrême grave enregistré sur les supports tels que les DVD audio ou vidé -dessus de

cette fréquence, il faut décaler le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l'auditeur ne doit pas les localiser.

Vous trouvez toutes les autres indications pour paramétrer voire installation dans votre manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cramer et mettre sérieusement en danger la vie de vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateur n'est qu'à la « moitié » de sa puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source utilisée.

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site internet : www.triangle-fr.com

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Protection de l'environnement :

• Notre produit contient de nombreux matériaux valorisables ou recyclables
• Confier celui-ci dans un point de collecte.

SPECIFICATIONS TECHNIQUES	ANTAL 202	ZERIUS 202
Type	Bass reflex	Bass reflex
Nombres de voies	3	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	50-20	50-20
Puisance admissible (W Rms)	120	100
Impédance minimum (ohms)	4,5	4
Dimensions ébénisterie (mm)	1080 x 220 x 297	970x220x295
Poids net (Kg)	20	15

SPECIFICATIONS TECHNIQUES	COMETE 202	SEXTAN 202
Type	Bass reflex	Bass reflex
Nombres de voies	2	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	55-20	60-20
Puisance admissible (W Rms)	80	80
Impédance minimum (ohms)	4	4
Dimensions ébénisterie (mm)	400x220x297	200x500x314
Poids net (Kg)	7,5	9,5
