ALTEA - Haut-parleur TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de graves (subwoofer)
Marque	TRIANGLE
Modèle	ALTEA (METEOR 0.1TC)
Diamètre du haut-parleur	210 mm
Bande passante totale	35 - 160 Hz
Fréquence de coupure du filtre	40 - 160 Hz (réglable)
Puissance amplificateur RMS	100 W
Phase	0° ou 180° (commutable)
Entrées	Haut niveau (bornes) et bas niveau (RCA) G&D
Sorties	Haut niveau (bornes)
Blindage magnétique	Non
Dimensions (HxLxP)	370 x 320 x 340 mm
Poids	14,5 kg
Alimentation secteur	230 V ou 120 V (sélectionnable)
Consommation	Non spécifiée
Mise en route	Manuelle (interrupteur) ou automatique (mode Auto/Remote)
Réglages	Volume, fréquence de coupure (LOW PASS), phase
Télécommande	Oui (marche/arrêt, volume, fréquence)
Entretien	Nettoyage avec un chiffon doux, sans détergent ni solvant
Protection	Fusible secteur, protection électronique contre les surcharges
Garantie	5 ans pour l'enceinte, 2 ans pour l'amplificateur

FOIRE AUX QUESTIONS - ALTEA TRIANGLE

Où placer le caisson de graves ALTEA ?

Placez le caisson dans la zone d'écoute avant, idéalement entre les deux enceintes principales. Évitez de le coller à un téléviseur car le haut-parleur n'est pas blindé magnétiquement.

Comment brancher le caisson à un amplificateur stéréo ?

Utilisez les entrées haut niveau du caisson : connectez les bornes rouges (+) du caisson aux bornes rouges (+) de l'amplificateur, et les bornes noires (-) aux bornes noires (-). Utilisez un câble de qualité hi-fi (cuivre pur, diamètre minimum 1,5 mm).

Que faire si le caisson ne produit aucun son ?

Vérifiez dans l'ordre : 1) l'interrupteur est sur REMOTE ou AUTO, 2) le câble secteur est branché et la prise fonctionne, 3) le caisson est bien relié à l'amplificateur, 4) l'amplificateur est allumé et une source musicale est active, 5) le niveau de signal est suffisant et la fonction subwoofer n'est pas désactivée.

Comment régler la fréquence de coupure du caisson ?

Utilisez le potentiomètre LOW PASS. Pour des enceintes principales de gros volume, commencez entre 50 et 80 Hz ; pour de petites enceintes, entre 80 et 160 Hz. Ajustez pour une intégration harmonieuse avec les enceintes.

À quoi sert le commutateur de phase (0/180°) ?

Il inverse la phase des signaux acoustiques du caisson. Selon la position du caisson dans la pièce, l'inversion peut améliorer la cohérence des graves avec les enceintes principales. Essayez les deux positions pour trouver le meilleur réglage.

Puis-je utiliser la sortie LFE de mon amplificateur A/V ?

Oui, branchez la sortie LFE (RCA jaune) à une entrée bas niveau (R ou L) du caisson. Dans ce cas, le filtre interne du caisson est contourné : les réglages se font depuis l'amplificateur. Réglez le volume du caisson aux 3/4 et ajustez depuis l'ampli.

Que faire si le caisson se coupe sur les fortes puissances ?

La protection interne s'active si le niveau sonore demandé est trop élevé. Diminuez le volume soit sur le caisson, soit sur l'amplificateur A/V.

Comment nettoyer le caisson de graves ?

Utilisez un chiffon doux et sec. N'utilisez jamais de détergent, d'alcool ou de solvant, qui pourraient endommager la finition.

Que faire si le fusible secteur grille ?

Vérifiez que la tension sélectionnée (230V/120V) correspond à votre secteur. Remplacez le fusible par un modèle aux mêmes spécifications. Ne jamais ouvrir le caisson (risque d'électrocution).

Ce caisson est-il compatible avec tous les types d'enceintes ?

Oui, le caisson de graves peut s'associer avec n'importe quel type d'enceintes. Les réglages de fréquence et de phase permettent d'adapter la réponse au système.

MODE D'EMPLOI ALTEA TRIANGLE

METEOR 0.1TC

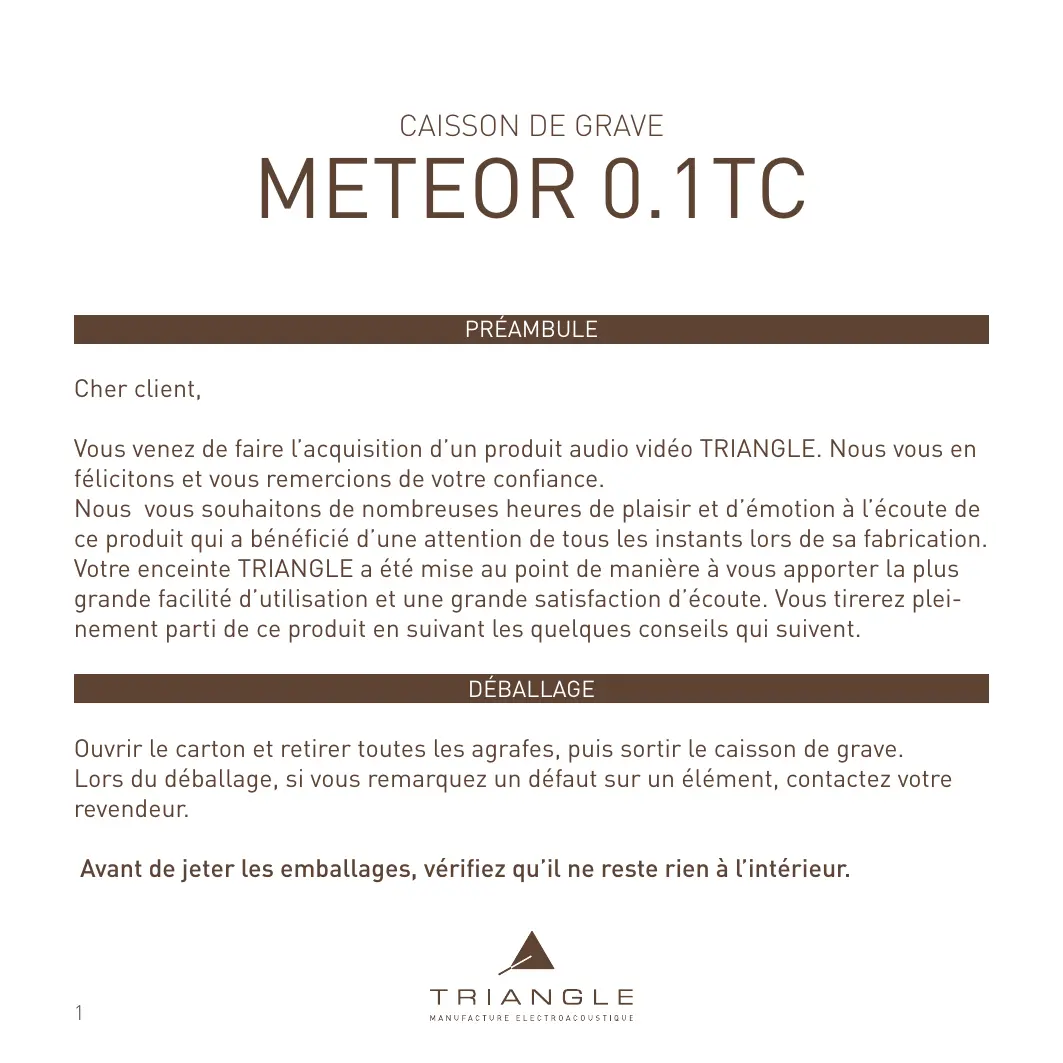

Cher client,

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage

Ouvrir le carton et retirer toutes les agrafes, puis sortir le caisson de grave.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vérifie qu'il ne reste rien à l'intérieur.

Avant l'installation :

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension. Veillez toujours à mettre l'interrupteur sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil :

Toujours débrancher le cordon d'alimentation et déconnecter les cables de connexion entre tous les autres composants audio lors du déplacement de l'appareil. Ceci afin d'éviter tout court-circuit ou l'endommagement des prises et des cables de connexion.

Avant de mettre l'appareil en marche :

Vérifier une dernière fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum.

Emplacements à éviter :

Évitez de placer votre caisson à proximité des lieux humides, exposé à un ensoleillement excessif, et placez-le dans un endroit tempéré.

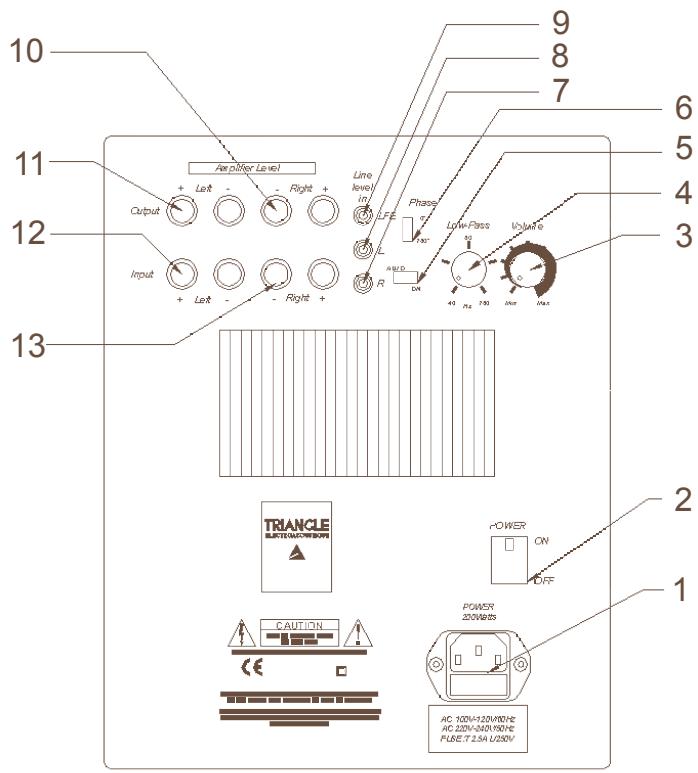

1. Prise secteur et porte-fusible
2. Marche / Arret
3. Volume
4. Réglage de la fréquence de coupure [40-160 Hz]
5. Auto / Remote
6. Sélection phase 0 -
7. Entrées bas niveau R (droit)
8. Entrées bas niveau L (gauche)
9. Entrées bas niveau sans filtrage
10. Sorties haut niveau R (droit)
11. Sorties haut niveau L (gauche)
12. Entrées haut niveau L (gauche)
13. Entrées haut niveau R (droit)

Branchements

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension.

En cas de doute sur le mode de raccordement à votre installation, nous vous conseillons de contacter votre revendeur/agréé.

Branchement à un amplificateur audio-video multi-canaux:

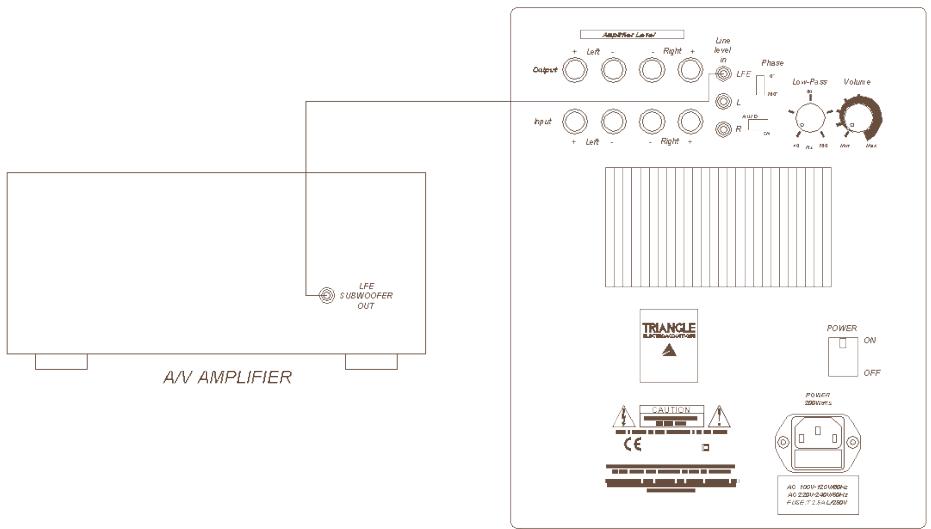

Utilisez de préférence la sortie SUBW00FER ou LFE avec une prise RCA et reliez celle-ci à une des deux entrées (R ou L) Low-pass dites bas niveau de votre caisson.

SUBWOOFER

Vous pouvez utiliser :

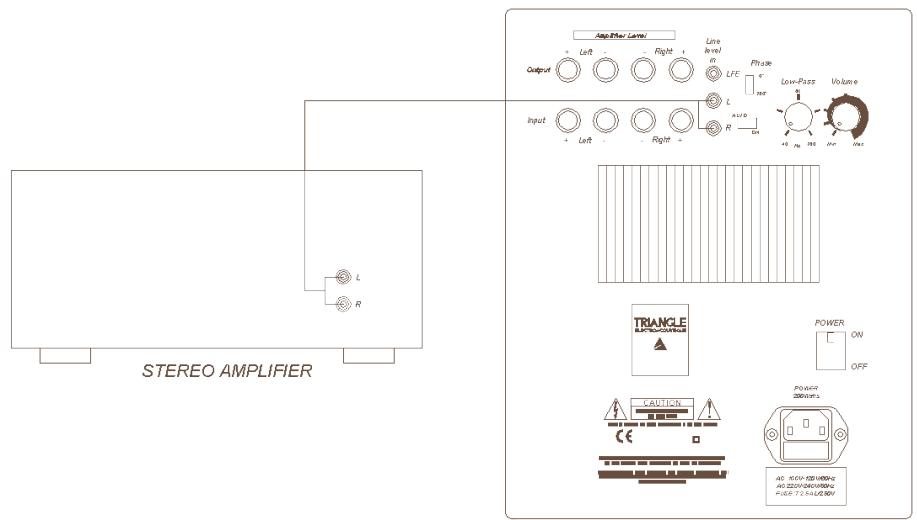

• soit, une sortie PRE-OUT (R + L) de votre préamplificateur ou de votre amplificateur intégré stéréo (voir le manuel d'utilisation de votre appareil) et la relier aux entrées bas niveau RCA R + L,

SUBWOOFER

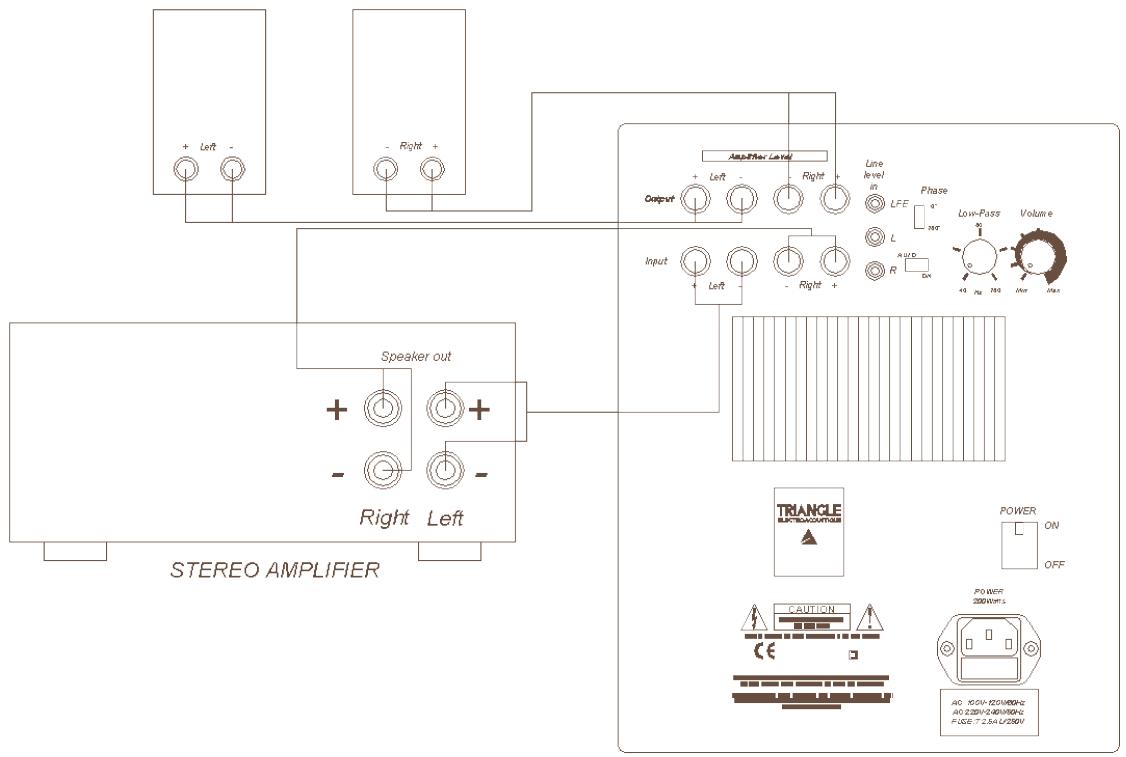

• soit les entrées haut niveau du caisson qui permettent de se connecter directement sur les sorties haut-parleurs de votre amplificateur stéréo. Pour cela utilisez du câble de qualité hi-fi (cuivre pur de diamètre minimum 1.5mm). Lors du branchement, il est primordial pour la cohérence du résultat final, de veiller à bien respecter les polarités. Les bornes rouges + du caisson sont à brancher aux bornes rouges + de votre amplificateur. De même, les bornes noires - du caisson sont à brancher aux bornes noires - de votre amplificateur.

SUBWOOFER

TRIANGLE MANUFACTURE ELECTROACOUSTIQUE

Mise sous tension

La mise sous tension s'effectue de la manière suivante :

• Vérifiez une fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum (caisson et amplificateur).
• Connectez la prise secteur (après avoir vérifié que votre tension secteur correspond bien à celle de l'appareil 230 V ou 120 V).
• Choisissez la position de l'interrupteur de sélection Auto/Remote sur Remote (pour désactiver la mise en route automatique et utiliser la télécommande pour l'allumer) ou Auto (pour activer la mise en route automatique).
• Basculez l'interrupteur On/OFF sur « ON »
• Réglez les boutons de volume, de fréquence et de phase (voir Réglages).

Remarque : Coupez l'alimentation du caisson au moyen de l'interrupteur secteur lorsqu'il n'est pas utilisé pendant plusieurs jours.

Placement et réglages

Placez votre caisson de grave dans la zone d'écoute avant (si possible entre les deux enceintes principales) pour une meilleure restitution sonore. Cependant, ne le collez pas à votre téléviseur, le haut-parleur équipant le caisson de grave n'est pas blindé.

Ce caisson de grave peut s'associer parfaitement avec n'importe quel type d'enceinte.

Le réglage idéal est celui qui correspond à une reproduction des graves réalisée et s'harmonisant le plus possible avec vos enceintes principales. On ne doit pas « sentir » le caisson, les graves doivent sembler venir des enceintes principales.

L'utilisation du commutateur d'inversion de phase peut s'avérer utile dans la recherche du résultat optimal. Ce commutateur a pour fonction d'inverser la phase des signaux acoustiques émis par le caisson de grave.

En fonction du positionnement du caisson dans la pièce d'écoute par rapport aux enceintes principales, l'inversion de la phase du caisson peut aider à retrouver une(Meilleure) cohérence dans la réponse globale du système aux fréquences graves.

Nous vous recommandons de procéder à différents essais afin de trouver le réglage qui vous satisfera le plus. Vous pouvez utiliser un disque que vous connaisssez bien et étudier le comportement du résultat en fonction de vos goûts et de vos aspirations.

Utilisation du filtrage interne au caisson :

Le réglage d'accord en fréquence, avec les enceintes principales, se fait à l'aide du potentiamètre « LOW PASS ». Le réglage s'effectue dans la plage de fréquence comprise entre 50Hz et 160Hz. Les premiers essais s'effectueront en positionnant le potentiamètre de réglage entre 50Hz et 80Hz avec des enceintes principales de gros volume, entre 80Hz et 160Hz pour des enceintes de petit volume.

Utilisation du filtrage de l'ampli a/v :

Vous pouvez utiliser votre amplificateur A/V (si celui-ci le permet) pour le filtrage des fréquences graves du caisson. Positionner le bouton de volume au 3/4. C'est à partir de votre amplificateur A/V que vous effectuerez les réglages (reportez-vous à la notice d'utilisation de votre appareil à la rubrique réglage du mode subwoofer et de la fréquence de croissement).

L'entrée à utiliser sur votre caisson est LFE (entrée RCA jaune). Ainsi, le signal ne passe pas par le filtrage intégré au caisson, mais directement à l'amplification.

Utilisation de la télécommande

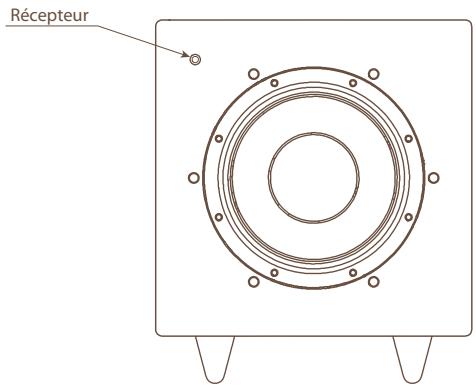

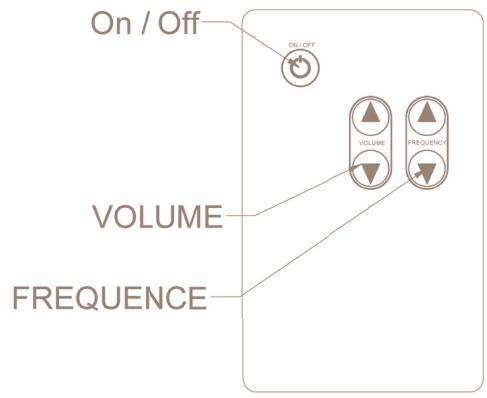

La télécommande vous permet de contrôler la mise en route et l'extinction, le volume et la fréquence de coupure. Quand vous utilisez la télécommande, toujours la diriger vers le récepteur situé en face du caisson.

Nettoyage du caisson

Nettoyez avec un linge doux et n'utilisez jamais de détergent, ni de solvant, vous risqueriez d'abimer la finition de votre caisson.

Protection de l'environnement :

Votre produit contient de nombreux matériaux valorisables ou recyclables. Confier celui-ci dans un point de collecte.

En cas de PANNE

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

SYMPTÔME	CAUSE	REMÈDE
Le caisson ne fonctionne pas	Il n'y a pas de tension qui alimente votre caisson	Vérifiez dans l'ordre : •si l'interrupteur est sur REMOTE ou AUTO •si le cable secteur est branché •si la prise secteur est fonctionnelle
Le caisson ne produitaucun son	Il n'y a pas de signal enentree de votre caisson	Vérifiez dans l'ordre : •si le caisson est bien relié à votre amplificateur •si votre amplificateur A/V ou stéreo est allumé •si votre amplificateur A/V ou stéreo dispose d'une source musicale qui est en fonction (CD, DVD...) •si le signal envoyé par l'amplificateur A/V n'est pas trop faible ou si la fonction subwoofer n'est pas sur NO (voir le manuel de votre apparueil)
Le niveau sonore estfaible, bien que le boutonde volume du caisson soitau maximum	Mauvais réglage sur l'amplificateur A/V	Vérifier les réglages du subwoofer au niveau de l'amplificateur A/V (voir le manuel de votre apparueil)
Le caisson de grave secoupe sur les fortés.	Le niveau sonore demandé au caisson est trop im- portant et la protection intégrée à l'électronique entre en fonctionnement	Diminuez le niveau sonore (soit sur l'amplificateur A/V ou directement sur le caisson)
Le caisson s'est coupéinstantanément lors de lapremière mise en route.	Le fusible secteur a grillé	La tension sélectionnée sur l'électronique de votre caisson (230V ou 120V) ne correspond pas à votre tension secteur.

Ne jamais ouvrir le caisson sous peine de risques d'électrocution.

Ne remplaçer le fusible secteur endommagé que par un fusible aux spécifications identiques.

CHARACTERISTIQUES TECHNIQUES	CAISSON DE GRAVES
Diamètre du haut-parleur	210mm
Bande passante totale	35-160 Hz
Fréquence de coupure filtre	40/160 Hz
Puisance amplificateur RMS	100 W
Phase	0 - 180°
Entrées	Haut et bas niveau G&D
Sortie	Haut niveau
Blindage magnétique	Non
Dimensions (HxLxP)	370x320x340
Poids	14,5 Kg

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site Internet :

www.triangle-fr.com

MANUEL DE L'UTILISATEUR P.1-P.11

BENUTZERHANDBUCH P.24 - P.35

METEOR 0.1TC

Dear Customer,

Environnement protection :

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans [Amplificateur 2 ans]. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultats de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat pour des raisons de sécurité.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

• Bobine brûlée par excès de puissance
• Toute panne résultat d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.)
• Toute panne résultat d'une exposition dans une pièce trop humide
• Membrane crevée ou arrachée Dôme ou cône écrasé
• Suspension déchirée
• Toute panne résultat d'un choc mécanique (chute, écrasement etc.)
• Toute panne résultat de l'intervention d'une personne non habilitée par Triangle
• Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Création et design par TRIANGLE, France
