MB78800GBS - Motoculteur VERCIEL - Notice d'utilisation et mode d'emploi gratuit

Marque	VERCIEL
Modèle	MB78800GBS
Type de produit	Motoculteur (motobineuse)
Moteur	HONDA GC 160 (3,7 kW) ou HONDA GX 160 (4 kW) selon version
Carburant	Essence sans plomb 98 octane
Largeur de travail de base	0,54 m (avec couronnes doubles de 300 mm)
Largeur de travail max.	0,78 m (avec extensions)
Vitesse de rotation des outils	120 tr/min
Transmission	Courroie trapézoïdale, réducteur à chaîne et roulements à billes étanches
Embrayage	Par galet tendeur
Mancheron	Réglable en hauteur et en déport
Niveau de puissance acoustique	95 dB(A)
Huile moteur recommandée	10W30
Vidange d'huile	Première vidange après 5 h, puis toutes les 25 h
Entretien du filtre à air	Toutes les 25 heures d'utilisation
Sécurité	Débrancher le fil de bougie avant entretien ; ne pas utiliser dans un local clos ; porter des chaussures robustes et un pantalon long
Pièces détachées	Disponibles auprès du fabricant ou revendeur agréé
Accessoires adaptables	Buttoir, roues métalliques, couronnes supplémentaires, etc.
Garantie	Se référer aux conditions générales de vente

FOIRE AUX QUESTIONS - MB78800GBS VERCIEL

Comment démarrer le motoculteur VERCIEL MB78800GBS ?

Assurez-vous que le réservoir contient de l'essence sans plomb 98 octane et que le moteur est rempli d'huile 10W30. Ouvrez le robinet d'essence, placez la manette du moteur sur START ou CHOKE, puis tirez énergiquement sur la poignée du lanceur. Une fois le moteur en marche, passez sur RUN ou MINI et réglez la vitesse avec la manette d'accélération au mancheron.

Quelle huile moteur utiliser et à quelle fréquence faire la vidange ?

Utilisez une huile détergente de type 10W30. La première vidange doit être effectuée après 5 heures d'utilisation, puis toutes les 25 heures. Effectuez la vidange moteur chaud.

Quelle est la largeur de travail de la machine ?

La largeur de travail standard est de 0,54 m avec les couronnes doubles de 300 mm. En ajoutant les extensions (couronnes simples), vous obtenez une largeur maximale de 0,78 m.

Comment régler la profondeur de travail ?

La profondeur se règle via la béquille de terrage. Plus la béquille est basse, plus la machine travaille profondément. La vitesse de progression se contrôle en appuyant plus ou moins sur le mancheron.

Quels sont les équipements de sécurité obligatoires ?

Portez des chaussures robustes et un pantalon long. Utilisez des protections pour les yeux et les oreilles. Tenez les enfants et les animaux à l'écart. Débranchez le fil de bougie avant tout entretien.

Comment entretenir la machine après utilisation ?

Nettoyez soigneusement la machine au jet d'eau sans diriger l'eau sur le moteur. Enlevez les herbes, racines et terre des outils et du carter. Contrôlez le serrage des boulons et vis.

Puis-je utiliser la motobineuse sur un terrain caillouteux ou herbeux ?

Non, la motobineuse n'est pas adaptée au travail sur terrain gazonné compact, caillouteux ou sol dur. Elle est conçue pour les sols meubles de jardin.

Comment monter les extensions de couronnes ?

Fixez les extensions de couronnes supplémentaires en respectant le biseau des outils dans le sens de la marche (vers l'avant). Utilisez les vis et écrous fournis. Pour une largeur de 78 cm, vous devez monter les capots protecteurs correspondants.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'essence et d'huile. Assurez-vous que le robinet d'essence est ouvert et que la manette du moteur est sur START. Vérifiez la bougie et le filtre à air. Si le problème persiste, consultez un atelier spécialisé.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant PILOTE 88 ou de ses revendeurs agréés. Consultez la liste des pièces dans la notice pour les références exactes.

MODE D'EMPLOI MB78800GBS VERCIEL

• : < 2,5 m/s². Transmission : par courroie trapézoïdale.
• Embrayage par galet tendeur
• Réducteur à chaîne et roulements à billes étanches.

Vitesse de rotation des outils : 120 Trs/mn - Mancheron réglable en hauteur et/ou en déport - Niveau de puissance acoustique mesuré : 95 dB(A)

Avant de mettre votre machine en marche, veuillez lire attentivement la notice du moteur ainsi que les instructions de ce manuel.

Dans le but d'améliorer ses produits et d'être en conformité avec les normes européennes, PILOTÉ 88 se réserve le droit de modifier sans préavis les caractéristiques.

Technical specifications

1) Assembler le guidon. 2) Visser l'écrou de blocage. Le mancheron est bloqué latéralement et en hauteur. 3) Dérouler la timonerie d'accélérateur et bloquer la commande à l'aide du boulon M6 x 45 sur le côté droit du mancheron.

Note : La commande d'accélération est réglée en usine.

4) Accrocher les colliers de gaine.

Montage du levier d'embrayage

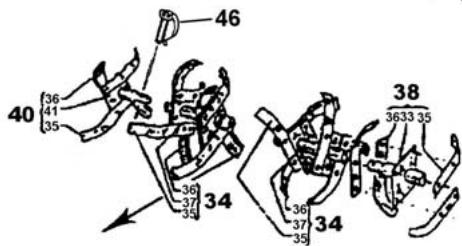

Votre machine est équipée de couronnes doubles de 300 mm qui permettent d'obtenir une largeur de travail de 0,54 m.

En ajoutant les deux extensions (couronnes simples), on obtient 78 m.

Les disques protège-plantes permettent de travailler à proximité de plantations, massifs, bordures, etc., sans les abîmer.

Au montage des couronnes, veillez à ce que le biseau des outils soit dans le sens de la marche, vers l'avant.

Attention : la motobineuse n'est pas adaptée au travail sur terrain recouvert de gazon compact, sur terrain difficile, caillouteux, sol dur, etc.

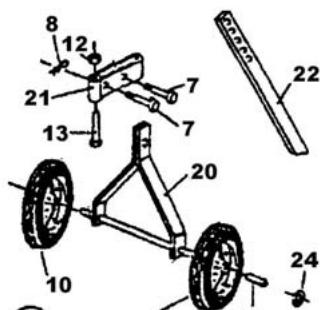

Les roues de transport, avant ou arrière, se relèvent ou s'escamotent très facilement avant ou pendant le travail grâce aux goupilles de verrouillage.

Outre le déplacement de la machine, ces roues à bandage caoutchouc facilitent les manœuvres en bout de planche.

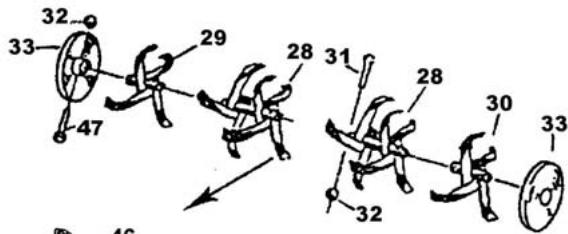

Réglage de la béquille de terrage

La profondeur de terre travaillée est fonction du réglage de la béquille.

Plus la béquille est réglée basse, plus la machine travaillera en profondeur.

Note : la vitesse de progression de la machine est fonction de l'appui plus ou moins important sur le mancheron. Pour freiner, on appuie sur le mancheron, et inversement.

Relever la roue de transport pour le travail.

1:1 vitesse avant / 1ère vitesse avant → 1 + 1: vitesse avant + vitesse arrière / 1ère vitesse avant + marche arrière

LB23 - LB25

LB23 - LB25

Rep. Nr No	Réf. Ref. Beschchr	Désignation - Part name - Bezeichnung - Descriizione Descrizión - Omschrijving - Designação	→1	→1+1
1	Z53.8	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	7	7
2	16245	Entretoise - Spacer - Distanzück - Distanziale - Distanciador - Afstandstuck - Separador	4	4
3	33940	Entretoise - Spacer - Distanzück - Distanziale - Distanciador - Afstandstuck - Separador	3	3
4	Z08.8LN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	8	6
5	Z03.8.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
6	Z03.8.60	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
8	Z03.6.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
9	30525	Commande d'accelération - Throttle control - Gasbelegestange - Commando - Acceleratore - Gashabel - Accelerator	1
11	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1
12	16706	Poinée - Handlebar grip - Sterzgriff - Manopola - Empunadura - Handgreep - Pega de rabça	2
13	Z03.6.40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
14	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	1
15	7310	Tableau de bord - Controlpanel - Armaturenbrett - Panel de commando - Tablero de mandos - Bedmingsplaat - Panel de commando	1	1
16	31208	Mancheron - Handlebar - Sterz - Manico - Manillar - Handgreep - Rabça	1	1
17	32878	Mancheron - Handlebar - Sterz - Manico - Manillar - Handgreep - Rabça	1	1
18	38093	Commande d'accelération - Throttle control - Gasbelegestange - Commando - Acceleratore - Gashabel - Accelerator	1	1
21	30835	Tableau de bord - Controlpanel - Armaturenbrett - Panel de commando - Tablero de mandos - Bedmingsplaat - Panel de commando	1	1
22	31151	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	1
23	Z08.8L2.N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1
24	3182	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	1	1
25	33426	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	1	1
26	Z03.8.40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
27	10055	Obturaturer - Plasting plug - Verschluß - Otturatore - Obturador - Kungtosplug - Obturador	2	2
29	30933	Levier - Clutch lever - Kupplungshebel - Leva - Maneta - Koppelingshebel - Commando	1
30	31358	Timonerie - Clutch control - Gestange - Commando - Mando embrague - Koppelingslang - Pega	1	1
31	30564	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	2
32	Z03.8.35	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
33	30058	Platine - Support - Traggplatte - Supporto - Pletina - Plaat - Platina	1	1
34	Z03.79.24.16	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2
35	013.6.25	Goupille - Pin -Splint - Spina - Pasador - Borgpen - Pino	1	1
36	052.8.8	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
37	30544	Poulie - Pulley - Treibrad - Puleggia - Poulie - Polea - Rol - Polia	1	1
38	30037	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	1
39	Z53.10	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	2
40	30046	Bras de marche avant - Arm - Vorrichtung - Supporto - Leva - Rolarm - Braco	1	1
41	11030	Galet tendeur - Tensioner Wheel - Riemenspanrolle - Ruotino - Polea - Rol - Polia	1	2
42	Z03.10.35	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1
43	31207	Courroie - Belt - Riemen - Cinghia - Correa - Riel - Correa	1	1
44	33407	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	1
45	31203	Poulie - Pulley - Treibrad - Puleggia - Polea - Rol - Polia	1	1
46	30049	Bras de marche arriere - Arm - Vorrichtung - Supporto - Leva - Rolarm - Braco	1	1
47	33437	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
48	31359	Timonerie de marche arriere - Clutch control - Gestange - Commando - Mando embrague - Koppelingslang - Pega	1	1
49	024.6.10	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
50	30457	Poulie - Pulley - Treibrad - Puleggia - Polea - Rol - Polia	1	1
51	30036	Guide-courroire - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Driffrimgeleider - Guía de corria	1	1
52	Z03.79.24.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2
53	30934	Levier - Clutch lever - Kupplungshebel - Leva - Maneta - Koppelingshebel - Pega	1	1
54	30055	Potence - Strong stonation - Tragsäule - Supporto - Soporte - Steun - Suporte	1	1
55	31168	Chape - Mainframe yoke - Abdeckung sporn - Supporto - Chape - Soporte - Steun - Suporte	1	1
56	030.6003.2	Roulement - Bearing - Kuggelager - Cuscinotto - Cojinate - Koggelager - Rolamento	2	2
57	33402	Arbre - Mainshaft - Antriebswelle - Albero - Pinon - Freesas - Arvore	1	1
58	30521	Chaine - Chain - Kette - Cadena - Ketting - Cadela	1	1
59	30521	Arbre - Rotary hoe shaft - Welle Frasentränger - Albero - Pinon - Freesas - Arvore	1	1
60	030.6007.2	Roulement - Bearing - Kuggelager - Cuscinotto - Cojinate - Koggelager - Rolamento	2	2
61	16625	Joint - Sealing washer - Dischtrungn - Rasamento - Reten - Asafdichting - Junta	2	2
62	026.5.10	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	20	20
63	30052	Demi-carter - Transmission casing - Halbes Getriebegehause - 1/2 carter - 1/2 Carter - 1/2 Aandrijkap - 1/2 carter	1	1
64	30051	Demi-carter - Transmission casing - Halbes Getriebegehause - 1/2 carter - 1/2 Carter - 1/2 Aandrijkap - 1/2 carter	1	1
65	Z53.5	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	20	20
66	Z08.LionN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	2	3
67	Z03.10.16	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
68	011.10	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	2	2
69	012.10.AZ	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	2	2
70	003.10.60	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
71	30030	Carter boulonné - Bolted casing - Getriebhesten verbolz - Carte vite - Carter - Aandrijkap - Carter	1	1
72	30042	Axe - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
73	31202	Courroie - Belt - Riemen - Cinghia - Correa - Riel - Correa	1	1
74	30619	Poulie - Pulley - Treibrad - Puleggia - Polae - Rol - Polia	1	1
75	Z03.8.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
76	31142	Levier - Lever - Vorrichtung - Supporto - Maneta - Hendel - Alavanca	1	1

⇒ i : intérieur avant / i frigorifère ⇒ i + 1 : intérieur avant + intérieur arrière / i frigorifère + i runverse

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

Rep. Nr No	Réf. Ref. Artikal - Besuch nr	Désignation - Part name - Bezeichnung - Descriizione Descrizione - Omschrijying - Designação *	3,5 CV >1	5 CV 5,5 CV >1	5 CV 5,5 CV >1
A	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
6	33413	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
8	31296	Capot - Cover - Tragsaülenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
9	31275	Capot - Cover - Tragsaülenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
	38038	Capot NS - Cover NS - Tragsaülenhaube NS - Coperchio NS - Capo NS - Kap NS - Cobertura NS	x	x	x
10	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
11	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
12	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
15	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
16	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
B	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
6	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
7	33415	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
9	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
10	31277	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
11	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
12	31372	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	3	3	3
15	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
17	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
C	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
2	33413	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
6	3116	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
7	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
8	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
10	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
12	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
55	31235	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
	38039	Capot NS - Cover NS - Tragsaülenhaube NS - Coperchio NS - Capo NS - Kap NS - Cobertura NS	x	x	x
57	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
D	31390	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
2	31391	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
3	31392	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
5	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	3	3	3
6	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
8	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
9	30072	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
12	Zo3.79.24.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
13	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	1	1	1
14	30036	Guide-courroie - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Drijfremgeleider - Guía de correa	x	x	x
15	33940	Entretoise - Spacer - Distanzstück - Distanziador - Afstandstück - Separador	2	2	2
16	30034	Guide-courroie - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Drijfremgeleider - Guía de correa	x	x	x

* >1 : vitesse avant / 1 front gear * >1 :4 : vitesse avant + 1 vitesse arrière / 1 front gear + 1 reverse

S2-NS

(18)

2|S2

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

Rep. Nr No N°	Réf. Ref. Besuch nr	Désignation - Part name - Bezeichnung - Descriizione Descriptio - Omschrijving - Designação	3,5 cv	5 cv ou 5,5 cv
1	30270	Extension D. tôle - Extension R. - Verbreiterung R. - Extension D. - Estécnion D. - Extra R. spatbord - Extensão D.	x	x
2	30838	Capot - Stone-guard - Werkzeug haube L. - Protezione - Capo - Kapo - Capot	x	x
3	30271	Extension G. tôle - Extension L. - Verbreiterung L. - Extension S. - Estécnion G. - Extra L. spatbord - Extensão E.	x	x
4	30603	Fourche - Fork - Radgabe - Supporto - Horquille - Vork - Forquilha	x	x
5	38014	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	1	1
6	380i6	Fourche - Fork - Radgabe - Supporto - Horquille - Vork - Forquilha	1	1
7	30608	Cheville - Pin - Bolzen - Pemo - Pasador - Pen - Retentor	x	x
8	014-3-25	Goupille - Pin - Splint - Coppoglia - Pasador - Borgpen - Caviha	x	x
9	Z04.10.80	Boulon - Bolt - Bolzen - Vite - Tornillo - Bout - Parafuso	x	x
10	30601	Roue - Wheel - Rad - Ruota - Rueda - Wiel - Roda	x	x
11	30602	Coussinet - Spacer - Radlager - Distanziale - Casquilla - Lagerbus - Separador	x	x
12	Z53.12	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Porca	x	x
13	Z03.12.100	Vis - Nut - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
14	30578	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
15	30611	Support - Support - Slutzenträger - Supporto - Soporte - Steun - Suporte	x	x
16	30614	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
17	30615	Clé - Pin - Schlussel - Vite - Tornillo - Borghevel - Chave	x	x
18	30610	Ensemble éperror - Adjustable leg - Satz Stütze - Ass. punto - Conjunto espolion - Spoorstangmontage - Conjunto de espaio	x	x
19	31672	Ensemble roues - Carrying wheels - Satz Transportrad - Ass. Ruote - Conjunto ruertas - Wiel montage - Conjunto de rodas	x	x
20	31675	Support - Support - Slutzenträger - Supporto - Soporte - Steun - Suporte	x	x
21	31673	Etrier - Support - Bügel - Morsetto - Soporte - Beugel - Estribo	x	x
22	31654	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
23	33762	Clips - Clip - Cli p - Clips - Circlips - Veering - Grampos	1	1
24	42008	Clips - Clip - Cli p - Clips - Circlips - Veering - Grampos	x	x
28	30630	Couronne 40x4 - Hoe wheel 40x4 - Kranz 40x4 - Fresa 40x4 - Corona doble - Frees - Coroa	x	x
29	30636	Couronne D. 40x4 - R/H Hoe wheel 40x4 - Kranz R. 40x4 - Fresa Dx40x4 - Corona D. - Rechterfrees - Coroa D	x	x
30	30637	Couronne G. 40x4 - L/H Hoe wheel 40x4 - Kranz L. 40x4 - Fresa Dx40x4 - Corona L. - Linkerm frees - Coroa E.	x	x
31	203-8-40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
32	Z53.8	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Porca	x	x
33	30649	Disque protège-plantes plastique - Disc - Schutzscheibe - Dischi - Disco - Schijff - Disco	x	x
	30641	Disque protège-plantes métall - Disc - Schutzscheibe - Dischi - Disco - Schijff - Disco	x	x
34	30820	Couronne 40x4 - Hoe wheel 40x4 - Kranz 40x4 - Fresa 40x4 - Corona doble - Frees - Coroa	x	x
35	30832	Outils D. 40x4 - R/H Hoe tool 40x4 - Werkzeug R. 40x4 - Fresa Dx40x4 - Cuchilla D. - Rechtermes - Utensilio D.	x	x
36	30833	Outils G. 40x4 - L/H Hoe tool 40x4 - Werkzeug L. 40x4 - Fresa Dx40x4 - Cuchilla L. - Linkermes - Utensilio E.	x	x
37	30653	Moyeu - Hub - Nabe - Mozzo - Eje - Naaf - Cubo de roda	x	x
38	30827	Couronne G. 40x4 - L/H Hoe wheel 40x4 - Kranz L. 40x4 - Fresa Dx40x4 - Corona L. - Linkerm frees - Coroa E.	x	x
39	30818	Moyeu G. - Hub L/H - Nabe R. - Mozzo DX - Eje - Naaf - Cubo de roda	x	x
40	30826	Couronne D. 40x4 - R/H Hoe wheel 40x4 - Kranz R. 40x4 - Fresa Dx40x4 - Corona D. - Rechterfrees - Coroa D	x	x
41	30817	Moyeu D. - Hub R/H - Nabe R. - Mozzo DX - Eje - Naaf - Cubo de roda	x	x
46	31493	Goupille - Pin - Splint - Coppiglia - Pasador - Borgpen - Pino	x	x
47	Z03.08.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
48	30809	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	6	6
49	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moet - Porca	6	6
58	Z08.LioN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	x	x
59	33902	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	x	x
60	33419	Cavalier - Pin - Achse - Permo - Eje - Wielas - Eixo	x	x
61	33425	Ensemble roue avant - Carrying wheel - Sotz Transporttrad - Ass. ruote - Conjunto ruadas - Wiel montage - Conjunto de rodas	x	x
62	38022	Roue - Wheel - Rad - Ruota - Rueda - Wiel - Rodas	x	x
63	Z08.Li4N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	x	x

Instructions de bon fonctionnement

Avant toute intervention sur la machine, le moteur doit être arrêté et le fil de bougie déconnecté. Ne jamais mettre de carburant dans un moteur brûlant ; attendez son refroidissement complet. Utilisez un entonnoir ou un autre dispositif pour éviter les éclaboussures.

PRÉPARATION (se reporter à la notice du moteur)

• Le moteur est livré sans huile. Il convient de mettre une huile détergente de bonne qualité et de type 10W30. À l'aide d'un tournevis, retirer le bouchon, remplir en versant lentement. Le moteur étant à l'horizontal.
• Remplir le réservoir avec de l'essence sans plomb 98 octane sans aller jusqu'au débordement. En cas d'éclaboussure, essuyer avec un chiffon.

Démarrage du moteur

Avant de lancer le moteur, s'assurer que personne ne se trouve dans la zone dangereuse des outils, ni à proximité du moteur. Se placer derrière la machine. Ouvrir le robinet d'essence, s'il y a lieu. Mettre la manette du moteur sur « START » ou « CHOKE », faire de même avec la manette d'accélération au mancheron. Saisir la poignée du lanceur et tirer énergiquement pour passer la compression du moteur. Lorsque le moteur tourne, r sur « RUN » ou « MINI » et régler la vitesse avec la manette d'accélération.

Lorsque le moteur est chaud, à mi-course pour le démarrer.

Pour arrêter le moteur, placez la manette d'accélération au mancheron sur « STOP » ou appuyez sur le bouton coupe-circuit si nécessaire.

Pour toutes les opérations d'entretien ou de contrôle, le moteur doit être arrêté et le fil de bougie déconnecté.

Entretien machine

• Contrôler périodiquement le serrage des boulons et des vis.
• Après chaque utilisation, la machine est nettoyée soigneusement. Laver au jet d'eau sans le diriger directement sur le moteur. Éviter le nettoyeur haute pression.
• Enlever les herbes, les racines et la terre sur les outils et le carter.
• Le carter de réduction est GRAISSÉ en usine. Il ne nécessite aucun entretien.

Entretien moteur

(Se reporter à la notice du moteur).

• Contrôlez le niveau d'huile avant chaque utilisation. La première vidange s'effectue après 5 heures d'utilisation, ensuite toutes les 25 heures. La vidange s'effectue moteur chaud.
• Contrôler l'état du filtre à air. Nettoyer la cartouche toutes les 25 heures d'utilisation en tapotant doucement sur une surface plane. La replacer si nécessaire.
• Contrôler l'état de propreté du moteur. Nettoyer régulièrement les ailettes de refroidissement ainsi que tous les endroits obstrués par la poussière ou l'herbe.
• Contrôler régulièrement l'état de la bougie ainsi que les électrodes.

Maintenance

Si ces instructions ne sont pas suivies scrupuleusement, il pourrait en résulter des accidents corporels ou matériels, de même que la suppression de la garantie.

• Ne faites pas tourner le moteur dans un local clos. Les gaz d'échappement contiennent du monoxyde de carbone, gaz inodore et mortel.
• Des modifications non agréées de cette machine ou de ce moteur et son utilisation pour des applications inappropriées pourraient dégrader son fonctionnement, sa sécurité d'emploi et sa durée de vie. N'utilisez que des pièces de rechange approuvées.
• N'utilisez pas le moteur sans pot d'échappement ou sans filtre à air.
• Ne remplissez pas le réservoir d'essence lorsque le moteur est en marche. Laissez refroidir le moteur 2 minutes avant de faire le remplissage.
• Essuyez toute l'essence répandue avant de mettre le moteur en marche. L'essence étant un liquide hautement inflammable, éloignez toute source d'incendie : cigarette, allumette, braise, etc. N'utilisez pas le moteur dans les zones boisées, broussailleuses ou sur des terrains couverts d'herbes sèches, si le pot n'est pas muni d'un pare-étincelles.
• Avant toute intervention sur le moteur ou la machine, débranchez le câble de la bougie.

Sécurité des personnes

• Ne laissez personne utiliser la machine sans lui avoir donné au préalable des instructions correctes. Éloignez les gens, en particulier les enfants et les animaux, de la machine en cours d'utilisation.
• Écartez les mains et les pieds des organes brûlants ou en mouvement.
• Ne restez pas devant l'appareil et à proximité des outils lorsqu'ils tournent.
• Libérez la zone de travail de tout objet qui pourrait être happé ou projeté.
• Arrêtez le moteur lorsque vous quittez la machine, même pour un court instant. Portez des chaussures robustes et un pantalon long.

Toutes les opérations de maintenance et de dépannage doivent être effectuées dans un atelier spécialisé. (Nous tenons la liste des agences à votre disposition).

Lorsque la motobineuse est équipée d'outils de travail supplémentaires, largeur 78 cm (Repère A), il est obligatoire de monter les capots protecteurs.

ATTENTION/DANGER : Lire le manuel d'utilisation avant l'utilisation de la machine.

Débrancher le fil de bougie avant toute intervention d'entretien ou de réparation.

Pour toute inspection ou entretien, débrancher le câble.

Eloigner toute personne de la zone dangereuse.

Équipement de protection des yeux et des oreilles requis.

Equipment for eye and ear protection required Gehorschutz und Schutzbrillie trenge!

Marche avant

Vorwartsgang Anterior marcia Marcha delanteras

Marche avant

Marche arrière

Marche arrière

Marche arrière

ACCESSIONS ADAPTABLES - OPTIONAL ACCESSORIES - ADAPTIERBARE ZUBERHÖRTEILE
18660		Buttoir à ailes fixes avec attelage Ridger with linkage Häufelpflug mit Zugvorrichtung
18655		Buttoir à ailes régables avec attelage Ridger with adjustable Häufelpflug verstellbar mit Zugvorrichtung
30921		Paire de roues métalliques à crampons Ø 310 Pair of metallic wheels with cramps Ø 310 Eisenräder mit Stollen Ø 0,31 m
18685		Buttoir à ailes fixes avec attelage + Paire de roues métalliques à crampons Ø 310 Ridger with linkage + Pair of metallic wheels with cramps Ø 310 Häufelpflug mit Zugvorrichtung + Eisenräder mit Stollen Ø 0,31 m
30949		Buttoir à ailes régables avec attelage + Paire de roues métalliques à crampons Ø 310 Ridger with adjustable + Pair of metallic wheels with cramps Ø 310 Häufelpflug verstellbar mit Zugvorrichtung + Eisenräder mit Stollen Ø 0,31 m
18394		Jeu de couronnes 6 outils "jardinier" 30 x 5 Set of milling-cutters 6 tools type "garderer" Hacksterne 6 Messer (Gardentyp)
30885		Paire de couronnes simples soudées 40x4 avec jeu de rallonges de capots protecteurs Pair of single welded milling-cutters 40x4 with set of extension for protective bonnets Hacksterne einfach 40x4 gewachsen mit Abdeckhauben
30905		Paire de couronnes simples rivées 40x4 avec jeu de rallonges de capots protecteurs Pair of single riveted milling-cutters 40x4 with set of extension for protective bonnets Hacksterne einfach 40x4 genietet mit Abdeckhauben

EC DECLARATION OF CONFORMITY • DÉCLARATION DE CONFORMITÉ CE •

EG-KONFORMITATSERKLARUNG DICHIARAZIONE DI CONFORMITÀ CE

DÉCLARATION CE DE CONFORMITÉ

DÉCLARATION CE DE CONFORMITÉ

The company La société Die Firma La société Het bedrijf La société Firmact

PILOT 88

11 rue Jules Ferry - 88200 Remiremont (France)

Atteste que la motobineuse a un moteur thermique.

La procédure appliquée pour l'évaluation de la conformité :

11 rue Jules Ferry - 88200 Remiremont

(France)

Atteste que le motoculteur a un moteur thermique.

11 rue Jules Ferry - 88200 Remiremont

(France)

Atteste que le motoculteur à moteur thermique

Série * Aptoù ? Voir plaque constructeur * See manufacturer STICKER * Herstellersaufkleber siehen.

Engine * Moteur * Motor * Motore * Motor * Motor * Motor

Motor Motor Moottori Motor Kivinipac Motor :. HONDA GC 160-3,7 kW

Conforms to the specifications of directives Est conforme aux specifications des directives Entsprit den anforderungen der richtlinie · E' conforme alle

specifiche delle direttive * Valdoet aan de specifikaties van derichtlijnen * Es conforme con las especificaiones de la directivas * Spesifikasjon i h. h.

smemic :

11 rue Jules Ferry - 88200 Remiremont

(France)

Atteste que le motoculteur a un moteur thermique.

Série * Apto 00 npapaywyno... voir plaque constructeur * voir plaque du fabricant STICKER * Herstellersaufkleber sieh.

Engine Moteur Motor Motore Motor Motor Motor

Motor Motor Moottori Motor Kivntnpac Motor.. HONDA GX 160-4 kW

Conforms to the specifications of directives Est conforme aux specifications des directives Entspricht den anforderungen der richtlinie E' conforme alle specifie delle diritev Valdoet aan de specificaties van derichtlijnen Es conforme con las espécificaciones de la directivas Spesifikasjon i h. h. til direktiv Uppfyller speciificationerna i direktiven Tilpasset specifikationerne i direktiv On yhdenmukainen eu-direktiin vasettaman vaitimksen kansaa Este Conforme as especificações da directiva Evαι κατασκευσμενού συμδωνα με τα σασο φόρειη η σθητια Je ve shode s pozadavky smemic:

E-mail : [e-mail] - Site internet : www.pilote88.fr
