Type de produit	Platine vinyle
Marque	AIWA
Modèle	PX-E850K
Dimensions (l × h × p)	Environ 360 × 97 × 380 mm
Poids net	Environ 2,4 kg
Alimentation	230 V – 240 V, 50 Hz (modèle UK)
Consommation	3 W
Entraînement	Par courroie
Vitesses de lecture	33 1/3 tr/min et 45 tr/min
Cellule	Type VM (aimant mobile)
Pointe de lecture	AIWA AN-11 (remplacement conseillé après 400 h)
Niveau de sortie	200 mV (ligne) / 2,5 mV (phono)
Rapport signal/bruit	45 dB (DIN-B)
Pleurage et scintillement	0,25 % (eff.)
Fonctions principales	Lecture automatique, retour automatique, lecture manuelle, sélection vitesse/diamètre
Entretien et nettoyage	Pointe : brosse douce (arrière vers avant) ; coffret : tissu doux, détergent doux
Sécurité	Débrancher si inutilisé longtemps ; ne pas tirer sur le cordon
Pièces détachées	Pointe de rechange AIWA AN-11
Accessoires fournis	Adaptateur 45 tours
Conformité	Normes CEE (directive 82/499/CEE)

FOIRE AUX QUESTIONS - PX-E850K AIWA

Comment connecter la platine AIWA PX-E850K à un amplificateur ?

Raccordez les câbles audio : fiche rouge sur la prise droite (R), fiche blanche sur la prise gauche (L). Si vous utilisez une entrée PHONO, réglez le sélecteur EQUALIZER AMP. sur OFF ; pour une entrée AUX ou VIDEO, réglez-le sur ON.

Comment monter le plateau tourne-disque ?

1. Tenez le ruban fixé à la courroie et passez la courroie sur l'axe du moteur sans la tordre. Retirez le ruban. 2. Placez le couvre-plateau sur le plateau. 3. Le couvercle anti-poussière peut être laissé ou enlevé en le soulevant.

Comment remplacer la pointe de lecture ?

La pointe de lecture doit être remplacée après environ 400 heures d'utilisation. Utilisez une pointe de remplacement AIWA AN-11 disponible chez votre revendeur. Manipulez-la avec soin.

Que faire si le son est trop bas ?

Si le son est trop bas lorsque l'appareil est raccordé à la prise PHONO, réglez le sélecteur EQUALIZER AMP. sur ON. Assurez-vous également que le niveau de sortie est correct (200 mV en ligne).

Comment nettoyer la pointe de lecture ?

Nettoyez la pointe de lecture avec une brosse douce en brossant de l'arrière vers l'avant. N'utilisez jamais vos doigts pour la toucher. Si vous utilisez un produit liquide, ne l'humidifiez pas trop.

Comment utiliser l'adaptateur 45 tours ?

Pour lire un disque de 17 cm (45 tours), placez l'adaptateur 45 tours fourni au centre du plateau avant de déposer le disque.

Que faire si le bras de lecture ne revient pas automatiquement ?

Appuyez sur la touche CUT. Le bras de lecture reviendra automatiquement sur son support. Si le problème persiste, vérifiez que le mécanisme de retour n'est pas bloqué.

Comment régler le sélecteur de tension ?

Pour les modèles réglables (PX-E850H, HE), utilisez un tournevis pour basculer le sélecteur sur 110-127 V ou 220-240 V selon votre secteur. Le préréglage usine est 220-240 V.

Comment choisir la vitesse de rotation ?

Utilisez le sélecteur de vitesse pour choisir entre 33 1/3 tr/min (disques 33 tours) et 45 tr/min (disques 45 tours). La sélection se fait avant de lancer la lecture avec le bouton START.

Puis-je lire un disque de 17 cm sans adaptateur ?

Non, pour les disques de 17 cm (45 tours), l'adaptateur 45 tours fourni est indispensable. Placez-le au centre du plateau avant de poser le disque.

MODE D'EMPLOI PX-E850K AIWA

Ce produit est conçu pour être conforme aux normes CEE relatives aux interférences radio (directive 82/499/CEE).

Éviter de placer la platine tourne-disque:

• Sur des endroits inclinés ou soumis à des vibrations
• Près d'appareils électroménagers tels qu'un téléviseur, un sèche-cheveux ou une lampe fluorescente
• Aux endroits exposés au soleil, à des températures extrêmes, à la poussière et à beaucoup d'humidité

Tension de fonctionnement

Avant d'utiliser l'appareil, vérifier si sa tension nominale correspond à la tension locale.

Modèle pour l'Europe continen-tale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V – 240 V, 50 Hz
Modèles pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V – 127 V, 220 V – 240 V, 50/60 Hz

Sécurité

• Débrancher l'appareil lorsqu'il ne doit pas être utilisé pendant longtemps. Lorsque on a déconnecté l'appareil, débrancher le cordon en le tenant par la fiche et ne pas tirer sur le cordon lui-même.

Nettoyage

• Avant de jouer un disque, nettoyer la pointe de lecture avec une brosse douce, de l'arrière vers l'avant. Ne pas toucher la pointe de lecture avec les doigts. Lorsque l'on utilise un produit de nettoyage de pointe de lecture liquide, faire attention à ne pas trop humidifier la pointe de lecture.
• Nettoyer périodiquement le coffret et le couvercle anti-poussière avec un tissu sec et doux. Une solution de détergent doux peut être utilisée, mais ne jamais utiliser des solvants forts sous peine d'endommager la surface.

Remplacement de la pointe de lecture

Remplacer la pointe de lecture après approximativement 400 heures d'utilisation. Une pointe de lecture de remplacement AN-11 est disponible chez votre revendeur AlWA. Manipuler cette pointe de lecture délicate avec soin.

Sélecteur de tension pour les modèles h et HE

Cet appareil a été préréglé pour une tension secteur de 220 - 240 V.

Si la tension préréglée ne correspond pas à celle du secteur local, régler le sélecteur de tension sur 110 - 127 V.

Disposition du sélecteur de l'amplificateur égaliseur (phono)

Si vous raccordez cet appareil au système AIWA MIDI* ou à un système principal autre que le système AIWA MIDI, régler le sélecteur EQUALIZER AMP. (phono) comme suit:

Position du sélecteur EQUALIZER AMP.	Prise raccordée de l' amplificateur
ON	VIDEO/VCR/AUX
OFF	PHONO
ON	* AIWA MIDI

Remarque

Si le son entendu est trop bas lorsqu'appareil est raccordé à la prise PHONO, régler le sélecteur EQUALIZER AMP. (phono) sur ON.

Remarque sur les connexions

Raccorder la fiche rouge à la prise du canal droit (R), et la fiche blanche au canal gauche (L).

Montage de la platine tournedisc

1 Tenir le ruban fixe à la courroie et faire passer la courroie sur l'axe du moteur. Faire attention à ce qu'elle ne soit pas tordue.

Ruban de la courroie de la platine tourne-disque Axe du moteur

• Enlever le ruban de la courroie de la platine tourne-disque.

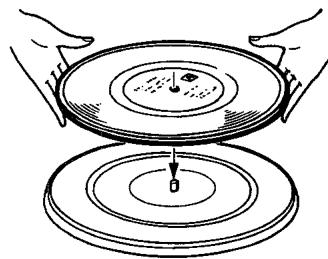

2 Placer le couvre-plateau sur le plateau. 3 Le couvercle peut être laissé en place ou enlevé. Pour l'enlever, il suffit de le soulever comme indiqué sur l'illustration.

Garde de pointe de lecture

Exploiter l'appareil en suivant les étapes 1 à 5.

1 Débloquer la fixation du bras de lecture et détacher la garde de la pointe. 2 Placer un disque sur le tourne-disque. Pour un disque de 17 cm, utiliser l'adaptateur de 45 tours fourni. 3 Choisir la vitesse de rotation. 4 Choisir la dimension du disque. 5 Appuyer sur START pour commencer la lecture.

Lorsque le disque est terminé

Lorsque le bras de lecture atteint la fin du disque, il revient automatiquement sur son support.

Pour relever la pointe de lecture pendant la reproduction

AppuyersurV

Pour arrêter la reproduction en cours

Appuyer sur CUT.

Remarque

Si on déplace le bras de lecture à proximité du centre alors que la platine tourne-disque est en train de tourner, le bras de lecture peut retourner sur son support. Ne pas résister à ce mouvement car cela pourrait endommager le mécanisme de retour automatique.

Si le bras de lecture ne revient pas sur le support de bras de lecture pendant l'opération initiale, appuyer sur la touche CUT. Ensuite le bras de lecture revient automatiquement sur son support.

Lecture manuelle

1. Après l'étape 4 ci-dessus, appuyer sur ▽Vtbl
2. Placer le bras de lecture au-dessus de la piste à écouter. Le plateau commence à tourner.
3. Appuyer sur ▽

Le bras de lecture s'abaisse sur le disque et la lecture commence.

Pour les disques de 17 cm

Pour les disques de 17 cm

Adaptateur 45 tours (fourni)

Système d'entraînement

Entraînement par courroie

Vitesse

Plurage et scintillement

0,25% (eff.)

Rapport signal sur bruit

45 dB (DIN-B)

Type de cellule

Type VM

Pointe de lecture

AIWA AN-11

Niveau de sortie

200 mV (2.5 mV/télélécuteur

OFF)

OFF)

Dimensions

Environ 360 × 97 × 3

(l/h/p)

Poids

Environ 2,4 kg net

Alimentation

Modèle pour l'Europe continentale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V - 240 V, 50 Hz
Modèles pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V - 127 V, 220 V - 240 V, 50/60 Hz

Consummation

3 watts

Accessoire I

Adaptateur 45 t/min

Conception et caractéristiques sujettes à modifications sans préavis.

33-1/345

0.25%(

/ 45dB(DIN-B)

AIWA AN-11
