PX-E850HE - Platine vinyle AIWA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à entraînement par courroie
Vitesses	33 1/3 tr/min, 45 tr/min
Pleurage et scintillement	0,25% (eff.)
Rapport signal/bruit	45 dB (DIN-B)
Type de cellule	Type VM
Pointe de lecture	AIWA AN-11
Niveau de sortie	200 mV (avec égaliseur OFF)
Dimensions (L × H × P)	Environ 360 × 97 × 3 mm
Poids net	Environ 2,4 kg
Alimentation	110-127 V / 220-240 V réglable, 50/60 Hz
Consommation	3 watts
Accessoires fournis	Adaptateur 45 tours
Entretien	Nettoyer la pointe de lecture avec une brosse douce de l'arrière vers l'avant ; ne pas toucher la pointe avec les doigts
Remplacement pointe de lecture	Après environ 400 heures d'utilisation ; utiliser une pointe AN-11
Nettoyage du coffret	Avec un chiffon doux sec ; solution détergente douce possible, solvants interdits
Sécurité	Débrancher l'appareil en cas de non-utilisation prolongée ; ne pas tirer sur le cordon
Sélecteur de tension (modèles H et HE)	Réglable sur 110-127 V ou 220-240 V
Sélecteur égaliseur ampli (phono)	ON pour prise VIDEO/VCR/AUX ; OFF pour prise PHONO
Bras de lecture	Retour automatique en fin de disque ; arrêt et levée manuelle possibles
Garantie et conformité	Conforme à la directive CEE 82/499/CEE

FOIRE AUX QUESTIONS - PX-E850HE AIWA

Comment brancher la platine AIWA PX-E850HE à un amplificateur ?

Utilisez les câbles RCA fournis : fiche rouge pour le canal droit (R), fiche blanche pour le canal gauche (L). Réglez le sélecteur EQUALIZER AMP. (phono) sur ON si vous utilisez la prise VIDEO/VCR/AUX, ou sur OFF si vous utilisez la prise PHONO.

Comment régler la tension d’alimentation ?

Pour les modèles H et HE, la platine est préréglée sur 220-240 V. Si votre secteur est en 110-127 V, basculez le sélecteur de tension situé à l’arrière sur la position 110-127 V. Débranchez toujours l’appareil avant de modifier le sélecteur.

Que faire si le bras de lecture ne revient pas automatiquement ?

Si le bras ne retourne pas sur son support en fin de disque, appuyez sur la touche CUT. Le bras reviendra automatiquement. Ne forcez pas le mouvement pour éviter d’endommager le mécanisme.

Comment nettoyer la pointe de lecture ?

Utilisez une brosse douce en brossant délicatement de l’arrière vers l’avant. Ne touchez jamais la pointe avec les doigts. Si vous utilisez un produit liquide, évitez de trop l’humidifier.

Quand et comment remplacer la pointe de lecture ?

Remplacez la pointe après environ 400 heures d’utilisation. Utilisez une pointe de remplacement AIWA AN-11 disponible chez votre revendeur. Manipulez-la avec soin.

Puis-je utiliser un adaptateur pour disques 45 tours ?

Oui, un adaptateur 45 tours est fourni. Placez-le sur l’axe du plateau avant de poser un disque de 17 cm.

Comment effectuer une lecture manuelle ?

Appuyez sur la touche · (arrêt), puis placez le bras de lecture au-dessus de la piste souhaitée. Le plateau se met en rotation. Appuyez ensuite sur la touche ▽ Y pour abaisser la pointe et démarrer la lecture.

Que faire si le son est trop bas ?

Vérifiez la position du sélecteur EQUALIZER AMP. (phono). S’il est réglé sur ON alors que vous êtes branché sur la prise PHONO, le niveau de sortie sera réduit. Réglez-le sur OFF pour un niveau normal (200 mV).

Comment nettoyer le coffret et le couvercle anti-poussière ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement avec une solution détergente douce. N’utilisez jamais de solvants forts (alcool, acétone) car ils pourraient endommager la surface.

Où télécharger la notice d’utilisation complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com. Rendez-vous sur la page du produit AIWA PX-E850HE et cliquez sur Télécharger.

MODE D'EMPLOI PX-E850HE AIWA

Ce produit est conçu pour être conforme aux normes CEE relatives aux interférences radio (directive 82/499/CEE).

Éviter de placer la platine tourne-disque:

• Sur des endroits inclinés ou soumis à des vibrations
• Près d'appareils électroménagers tels qu'un téléviseur, un sèche-cheveux ou une lampe fluorescente
• Aux endroits exposés au soleil, à des températures extrêmes, à la poussière et à beaucoup d'humidité

Tension de fonctionnement

Avant d'utiliser l'appareil, vérifier si sa tension nominale correspond à la tension locale.

Modèle pour l'Europe continen-tale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V – 240 V, 50 Hz
Modèles pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V – 127 V, 220 V – 240 V, 50/60 Hz

Sécurité

• Débrancher l'appareil lorsqu'il ne doit pas être utilisé pendant longtemps. Lorsque on a déconnecté l'appareil, débrancher le cordon en le tenant par la fiche et ne pas tirer sur le cordon lui-même.

Nettoyage

• Avant de jouer un disque, nettoyer la pointe de lecture avec une brosse douce, de l'arrière vers l'avant. Ne pas toucher la pointe de lecture avec les doigts. Lorsque l'on utilise un produit de nettoyage de pointe de lecture liquide, faire attention à ne pas trop humidifier la pointe de lecture.
• Nettoyer périodiquement le coffret et le couvercle anti-poussière avec un tissu sec et doux. Une solution de détergent doux peut être utilisée, mais ne jamais utiliser des solvants forts sous peine d'endommager la surface.

Remplacement de la pointe de lecture

Remplacer la pointe de lecture après approximativement 400 heures d'utilisation. Une pointe de lecture de remplacement AN-11 est disponible chez votre revendeur AlWA. Manipuler cette pointe de lecture délicate avec soin.

Sélecteur de tension pour les modèles h et HE

Cet appareil a été préréglé pour une tension secteur de 220 - 240 V.

Si la tension préréglée ne correspond pas à celle du secteur local, régler le sélecteur de tension sur 110 - 127 V.

Disposition du sélecteur de l'amplificateur égaliseur (phono)

Si vous raccordez cet appareil au système AIWA MIDI* ou à un système principal autre que le système AIWA MIDI, régler le sélecteur EQUALIZER AMP. (phono) comme suit:

Position du sélecteur EQUALIZER AMP.	Prise raccordée de l' amplificateur
ON	VIDEO/VCR/AUX
OFF	PHONO
ON	* AIWA MIDI

Remarque

Si le son entendu est trop bas lorsqu'appareil est raccordé à la prise PHONO, régler le sélecteur EQUALIZER AMP. (phono) sur ON.

Remarque sur les connexions

Raccorder la fiche rouge à la prise du canal droit (R), et la fiche blanche au canal gauche (L).

Montage de la platine tournedisc

1 Tenir le ruban fixe à la courroie et faire passer la courroie sur l'axe du moteur. Faire attention à ce qu'elle ne soit pas tordue.

Ruban de la courroie de la platine tourne-disque Axe du moteur

• Enlever le ruban de la courroie de la platine tourne-disque.

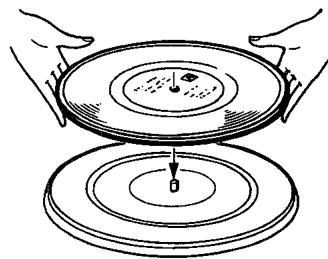

2 Placer le couvre-plateau sur le plateau. 3 Le couvercle peut être laissé en place ou enlevé. Pour l'enlever, il suffit de le soulever comme indiqué sur l'illustration.

Garde de pointe de lecture

Exploiter l'appareil en suivant les étapes 1 à 5.

1 Débloquer la fixation du bras de lecture et détacher la garde de la pointe. 2 Placer un disque sur le tourne-disque. Pour un disque de 17 cm, utiliser l'adaptateur de 45 tours fourni. 3 Choisir la vitesse de rotation. 4 Choisir la dimension du disque. 5 Appuyer sur START pour commencer la lecture.

Lorsque le disque est terminé

Lorsque le bras de lecture atteint la fin du disque, il revient automatiquement sur son support.

Pour relever la pointe de lecture pendant la reproduction

AppuyersurV

Pour arrêter la reproduction en cours

Appuyer sur CUT.

Remarque

Si on déplace le bras de lecture à proximité du centre alors que la platine tourne-disque est en train de tourner, le bras de lecture peut retourner sur son support. Ne pas résister à ce mouvement car cela pourrait endommager le mécanisme de retour automatique.

Si le bras de lecture ne revient pas sur le support de bras de lecture pendant l'opération initiale, appuyer sur la touche CUT. Ensuite le bras de lecture revient automatiquement sur son support.

Lecture manuelle

1. Avec l'étape 4 ci-dessus, appuyer sur ·.
2. Placer le bras de lecture au-dessus de la piste à écouter. Le plateau commence à tourner.
3. Appuyer sur ▽ Y.

Le bras de lecture s'abaisse sur le disque et la lecture commence.

Pour les disques de 17 cm

Pour les disques de 17 cm

Adaptateur 45 tours (fourni)

Système d'entraînement

Entraînement par courroie

Vitesse

Plurage et scintillement

0,25% (eff.)

Rapport signal sur bruit

45 dB (DIN-B)

Type de cellule

Type VM

Pointe de lecture

AIWA AN-11

Niveau de sortie

200 mV (2.5 mV/télélécuteur

OFF)

OFF)

Dimensions

Environ 360 × 97 × 3

(l/h/p)

Poids

Environ 2,4 kg net

Alimentation

Modèle pour l'Europe continentale (PX-E850E)	Secteur de 230 V, 50 Hz
Modèle pour le Royaume-Uni (PX-E850K)	Secteur de 230 V - 240 V, 50 Hz
Modèules pour les autres pays (PX-E850H, HE)	Secteur régiable de 110 V - 127 V, 220 V - 240 V, 50/60 Hz

Consummation

3 watts

Accessoire f

Adaptateur 45 t/min

Conception et caractéristiques sujettes à modifications sans préavis.

33-1/345

0.25%

/ 45dB(DIN-B)

AIWA AN-11
