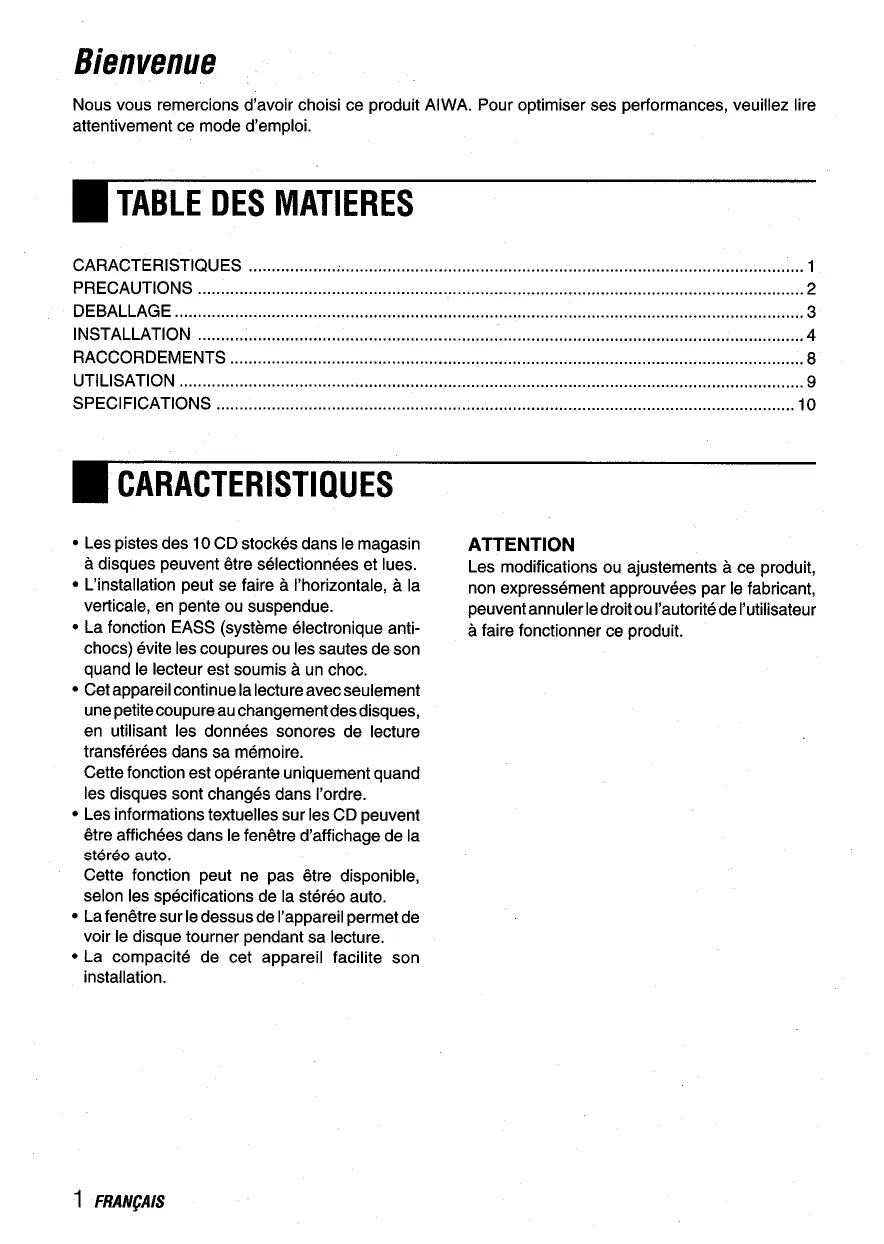

MODE D'EMPLOI ADC-EX106 AIWA

Nous vous remercions d'avoir choisi ce produit AlWA. Pour optimiser ses performances, veuilles dire attentivement ce mode d'emploi.

TABLE DES MATIERES

CHARACTERISTIQUES 1

PRECAUTIONS 2

DEBALLAGE 3

INSTALLATION 4

RACCORDEMENTS 8

UTILISATION 9

SPECIFICATIONS 10

CHARACTERISTIQUES

• Les pistes des 10 CD stockés dans le magasin à disques peuvent être selectionnées et lues.
• L'installation peut se faire à l'horizontal, à la verticale, en pente ou suspendue.
• La fonction EASS (système électronique anticchocs) évite les coupures ou les sautes de son quand le lecteur est soumis à un choc.
• Cet apparéil continue la lecture avec seulement une petite coupure au changement des disques, en utilisant les données sonores de lecture transférées dans sa mémoire.
• Cette fonction est opérante uniquement quand les disques sont changés dans l'ordre.
• Les informations textuelles sur les CD peuvent être affichées dans le fenêtre d'affichage de la stéroido auto.

Cette fonction peut ne pas etre disponible, selon les specifications de la stereo auto.

• La fenêtre sur le dessus de l'appareil permet de voir le disque tourner pendant sa lecture.
• La compacité de cet apparéil facilité son installation.

ATTENTION

Les modifications ou ajustements à ce produit, non expressement approuvées par le fabricant, peuvent annuler le droit ou l'autorité de l'utilisateur à faire fonctionner ce produit.

PRECAUTIONS

• NE PAS installer l'appareil à un endroit où il pourrait être soumis:

—auxrayonsdirectsdusoleileouàdautres formesdetempératureelevée.

— à des liquides, à la pluie ou à l'humidité.
— à une saleté ou poussière excessives.
— à des vibrations excessives

• Cet apparéil n'est destiné qu'à fonctionner sur un circuit de courant continu de 12 volts à masse négative.
• Choisis soigneusement l'emplacement d'installation de sorte que l'appareil ne gène pas la conduite.
• Avant d'effectuer les connexions, déconnecter la borne de la batterie auto pour éviter tout court-circuit.

Remarques sur les CD

• Un disque défectueux ou sale stocké dans le magasin à disques peut provoquer un passage à vidependant la lecture.
• Toujours saisir les disques par leur bord interne ou externe.

• NE PAS toucher la surface du côte non étiqueté du disque.
• NE PAS coller de papier ou de ruban adhésif, etc., sur le disque.

• NE PAS exposer les disques à la lumière directedu soleil ou à une chaleur excessive.

• Nettoyer les disques avant de les insérer dans le magasin à disques. Toujours nettoyer un disque avec un chiffon, en passant dessus du centre vers l'extérieur.

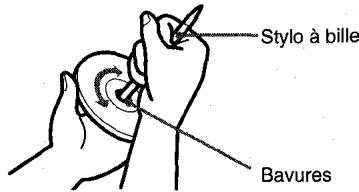

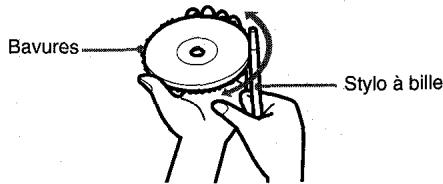

• Il peut y avoir des Bavures restant sur les bords interieur et extérieur d'un disque tout neuf. Elles peuvent provoquer un mauvais fonctionnement ou une coupure du son. Pour éviter ces problèmes, éliminer avec un stylo à bille, etc. les Bavures restant sur un disque, comme le montre l'illustration.

• NE JAMAIS utiliser de solvant, tel que benzine ou alcool, pour nettoyer un disque.
• La lecture d'un CD de 8 cm (3 pouces) est impossible même avec l'adaptateur spécialément prévu à cet effet.
• NE PAS utiliser de CD de forme irrégulière (par ex. en coeur, octogonal). Cela pourrait se traduire par un mauvais fonctionnement.

Remarques concernant le magasin à disques

• NE PAS laisser le magasin à disques à un endroit pouvant être soumis à une température ou une humidité excessives.
• NE PAS insérer plus d'un disque par logement.
• NE PAS faire tomber le magasin à disques.

DEBALLAGE

Changeur de disque compact

Magasin à disques

Kit de montage fourni

pour le changeur de disque compact

Les lettres correspondant à celles du mode d'emploi.

Utiliser uniquement les fixations de montage fournies pour assurer une installation sure.

Supports (1 paire)

Vis avec rondelle (4)

Supports plats (2)

Ecrous (4)

Etiquette adhesive (1 feuille)

INSTALLATION

Precautions

Choisir l'emplacement de montage très soigneusement en vérifier les points suivants:

• Vérifier qu'il n'y a pas de réservoir à carburant, câblage ou tuyauterie derrière la surface de montage.
• Vérifier que l'installation de l'appareil ne généra pas l'ouverture/fermeture de la porte de coffre arrêté et n'interférerà pas avec le pneu de rechange, etc.
• Utiliser uniquement le kit de montage fourni pour assurer une installation correcte et sure.

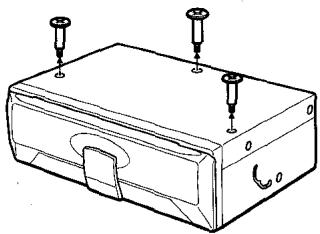

Retrait des vis de transport

Trouver les trdis vis de transport sur la face inférieure de I'appareil. Elles servent a verrouiller le mecanisme de I'appareil pendant le transport. Retirer ces vis avant d'installer I'appareil.

Conserver les vis et les remetre en place si I'on doit transporter l'appareil pour un dépannage ou une réparation.

Fixations de montage

Changer la position des deux fixation de montagesen I'angle d'installation de I'appareil.

Fixations de montage

Insérer un object pointu comme un tournevis ou un stylo à bille, etc. dans le point bas du levier pour le faire glisser entre les positions HORIZONTAL, 45^ et VERTICAL.

Remarques

• Ne pas oublier d'éjecter le magasin à disques avant de régler les leviers.
• Ne pas oublier de régler les deux leviers à la même position.
• Bien régler les deux leviers exactement à la même position (entaille). Si un levier devie de cette position, il pourrait y avoir des coupures de son.
• Bien monter l'appareil à l'angle de niveau inférieur. Le magasin à disques peut tomber à son éjection.
• NE PAS returner l'appareil ou faire glisser un levier quand l'apparéel est sous tension. Cela pourrait endomgar le mécanisme ou les disques à l'intérieur.
• Les leviers de selection d'angle de montage des deux cotés de l'appareil sont régles à HORIZONTAL à l'usine.
• Les réglages terminés, coller les autocollants fournis sur les fentes.

Installation horizontal

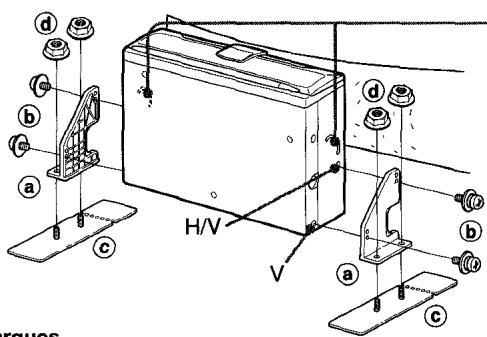

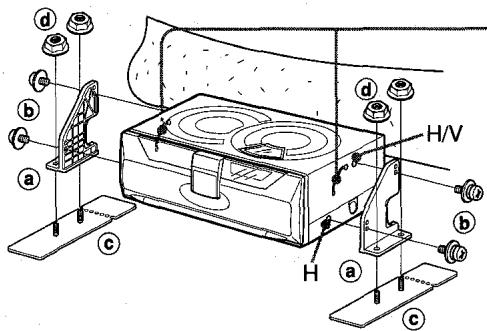

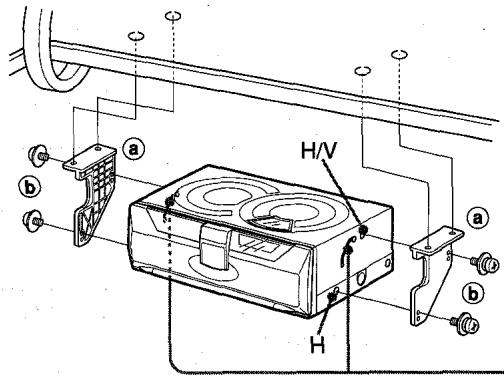

1 Construction

Pour les détails sur a b c... voir la page 3.

Angle effectif de I'appareil

Position du levier

Remarque

Si la surface de montage doit être renforcée, fixer les plaques de soutien © sur le dessous du coffre de la voiture, etc. avec des vis traudeuses (non fourni).

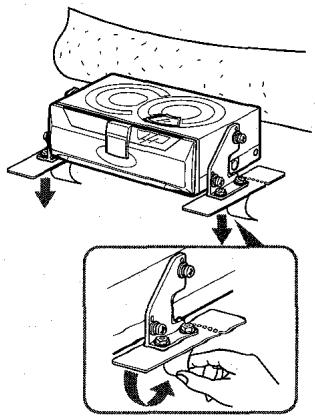

2 Sélection de la position

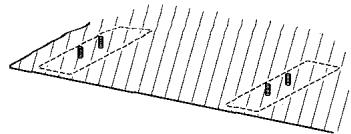

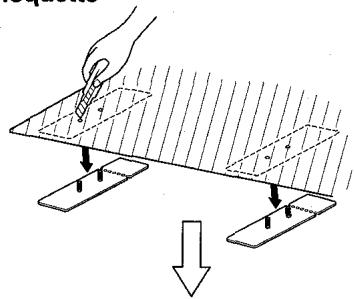

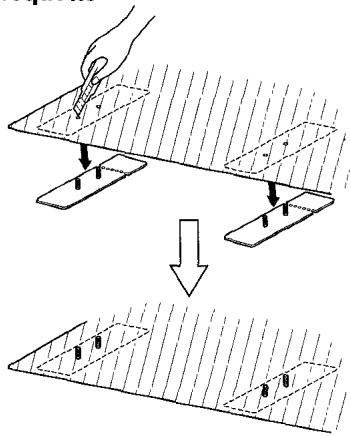

4 Decoupage de trous dans la moquette

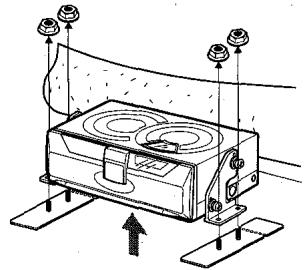

3 Retrait temporaire

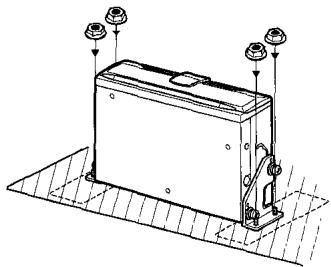

5 Fin

Pour les détails sur a b c... voir la page 3.

Angle effectif delappareil

Position du levier

Remarques

• Si la surface de montage doit être renforcée, fixer les plaques de soutien © sur le dessous du cofre de la voiture, etc avec des vis taurodeuses (non fourni).

• Si l'espace pour l'installation est limite, recouber les supports de plaque en avant et en arrriere le long de la ligne perforee pour en briser I extrimete.

2 Sélection de la position

4 Découpage de trough dans la moquette

3 Retrait temporaire

5 Fin

A l'installation de l'appareil dans le coffre sous la planche à paquets, respecter les points suivants.
- Sélectionner soigneusement l'emplacement de montage de sorte que l'appareil ne génne pas le mouvement des barres de torsion du couvercle de la porte de coffre arrêté.

Precaution

Vérifier qu'il n'y a riennent de l'autre côte de la surface de montage avant de percer les trous.

1 Construction

Pour les détails sur a b c... voir la page 3.

Angle effectif delappareil

Position du levier

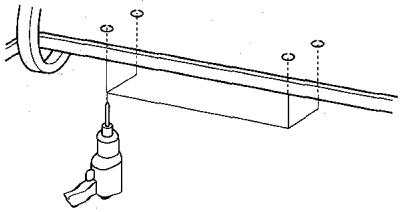

2 Perçage de trous

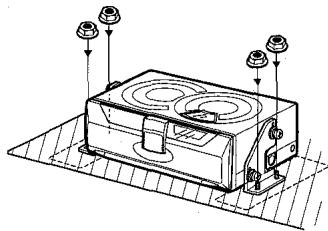

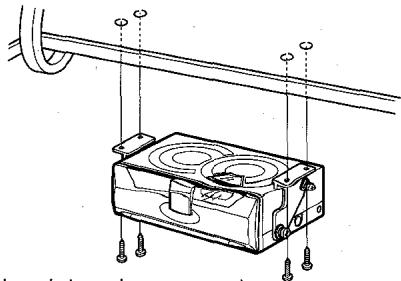

3 Fin

Les vis taraudeuses ne sont pas fournies.

Installation en pente

Placer les fixations de montage sur la position 45^

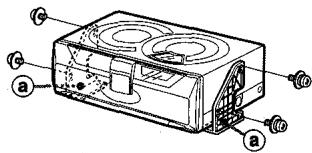

Remarque sur les supports a

Pour economiser l'espace d'installation, il est possible de returner les supports 已 comme indiqué ci-dessous.

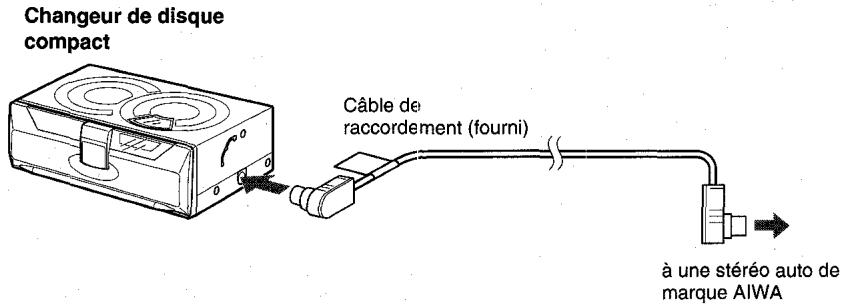

RACCORDEMENTS

Cet apparéil est conçu seulement pour une stéreo automobile AIWA. Il ne peut pas être utilisé avec des équipements d'autres marques.

Attention

Bien déconnecter la borne du fil de mise à la masse de la batterie auto avant d'effectuer les raccordements pour éviter tout court-circuit.

Remarque

Utiliser uniquement le cable de raccordement fourni. L'emploi d'un autre cable pourrait produit des bruits de fond.

UTILISATION

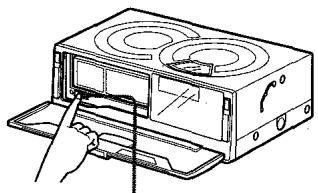

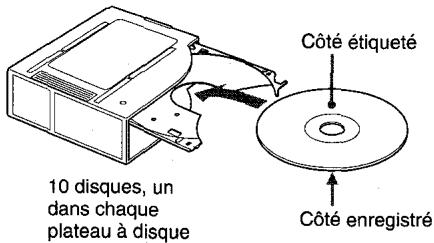

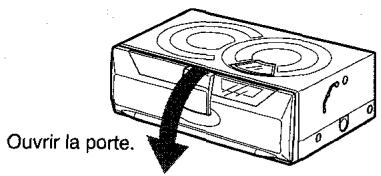

Comment utiliser le magasin à disques

Insérer le disque à fond, son côté étiqueté dirigé vers le haut.

1

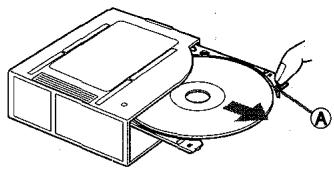

Pour retirer un disque, tirer la partie (A) dans le sens de la flèche comme indiqué.

2
3

Magasinàdisques

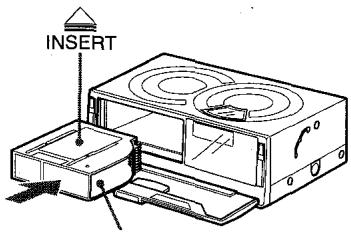

Insérer fermement le magasin (qui a eté retire de l'appareil) avec la marque visible sur le dessus.

Touche (ejection)

Appuyer sur la touche et-retirrer le magasin à disques.

4

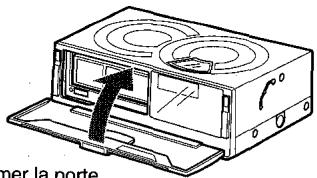

Refermer la porte.

SPECIFICATIONS

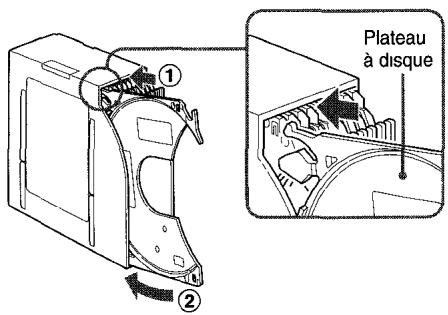

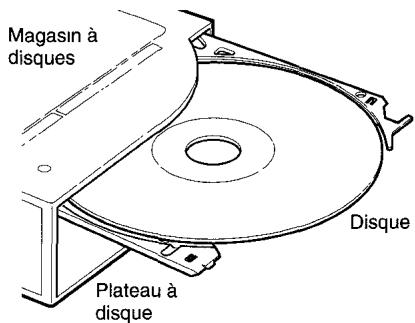

Remarques sur le magasin à disques

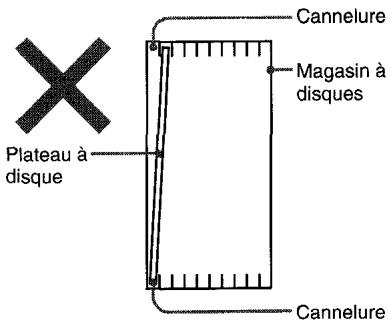

• Bien placer le disque sur le plateau à disque avec l'étiquette dirigée vers le haut. Un disque mal place peut endommager l'appareil.

• Le plateau à disque peut se détacher du magasin s'il est tiré avec force. Dans ce cas, réinsérez le magasin comme indiqué sur l'illustration. Vérifier que les deux bords du plateau sont correctement alignés sur les cannelures du magasin.

• A l'utilisation de l'appareil, vérifie que tous les plateaux sont insérés dans le magasin.

Changeur de disque compact

Système	Système audio numérique à disque compact
Réponse en fréquence	5 Hz - 20 kHz
Pleurage et scintillage	Non mesurables
Rapport signal/bruit	91 dB ou plus
Sorties	Sortie de ligne (pour connecteur de changeur seulement)
Température de fonctionnement	-10 °C à 55 °C
Dimensions	254 × 83 × 173 mm (l/h/p)
Poids	2,1 kg
Puisance requise	Batterie auto de 12 V c.c. (masse négative)
Convertisseur N/A	1 bit, suréchantillonnage 8 fois
Fréquence d'échantillonnage	44,1 kHz
Dimension des disques	120 mm
Accessoires fournis	Magasin à disques (1)Kit de montage (1 ens.)Cable de raccordement (5 m) (1)

Conception et spécifications sont sujets à modification sans préavis.
