CENTRAL ANALOGIQUE 1-8 FAX CNIP - Central téléphonique analogique TIPTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Central analogique pour fax avec CNIP
Caractéristiques techniques principales	Support jusqu'à 8 lignes, gestion des appels entrants et sortants, identification de l'appelant (CNIP)
Alimentation électrique	Alimentation secteur standard
Dimensions approximatives	Dimensions compactes adaptées aux bureaux
Poids	Poids léger pour une installation facile
Compatibilités	Compatible avec la plupart des appareils fax et téléphones analogiques
Fonctions principales	Transfert d'appels, gestion des fax, identification des appelants
Entretien et nettoyage	Nettoyage régulier des connecteurs et du boîtier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour maintenance
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Vérifier la compatibilité avec les lignes téléphoniques locales avant l'achat

FOIRE AUX QUESTIONS - CENTRAL ANALOGIQUE 1-8 FAX CNIP TIPTEL

Comment configurer le TIPTEL CENTRAL ANALOGIQUE TIPTEL 1-8 FAX CNIP ?

Pour configurer le TIPTEL CENTRAL, suivez le manuel d'utilisation fourni. Assurez-vous de connecter tous les ports correctement et d'entrer les paramètres de votre réseau téléphonique.

Que faire si le fax ne sort pas ?

Vérifiez que le papier est chargé correctement et que la machine est allumée. Assurez-vous également que le câble téléphonique est bien branché.

Comment résoudre un problème de réception de fax ?

Assurez-vous que la ligne téléphonique est active et qu'il n'y a pas d'interférences. Vérifiez également les paramètres de réception dans le menu de configuration.

Pourquoi mon TIPTEL CENTRAL ne reconnaît-il pas le numéro CNIP ?

Vérifiez que le service CNIP est activé auprès de votre fournisseur de services téléphoniques. Assurez-vous également que le TIPTEL est configuré pour afficher les numéros.

Comment réinitialiser le TIPTEL CENTRAL ANALOGIQUE ?

Pour réinitialiser, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que l'indicateur lumineux clignote.

Est-il possible d'utiliser le TIPTEL CENTRAL avec un téléphone sans fil ?

Oui, vous pouvez utiliser un téléphone sans fil tant qu'il est compatible avec une connexion analogique. Assurez-vous d'avoir le bon adaptateur si nécessaire.

Comment mettre à jour le firmware du TIPTEL CENTRAL ?

Visitez le site web de TIPTEL pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le guide de mise à jour.

Que faire si l'appareil émet un bip continu ?

Un bip continu peut indiquer un problème de connexion. Vérifiez tous les câbles et assurez-vous que l'appareil est correctement branché.

Comment contacter le support technique TIPTEL ?

Vous pouvez contacter le support technique TIPTEL par téléphone ou via leur site web. Assurez-vous d'avoir le numéro de série de votre appareil à portée de main.

MODE D'EMPLOI CENTRAL ANALOGIQUE 1-8 FAX CNIP TIPTEL

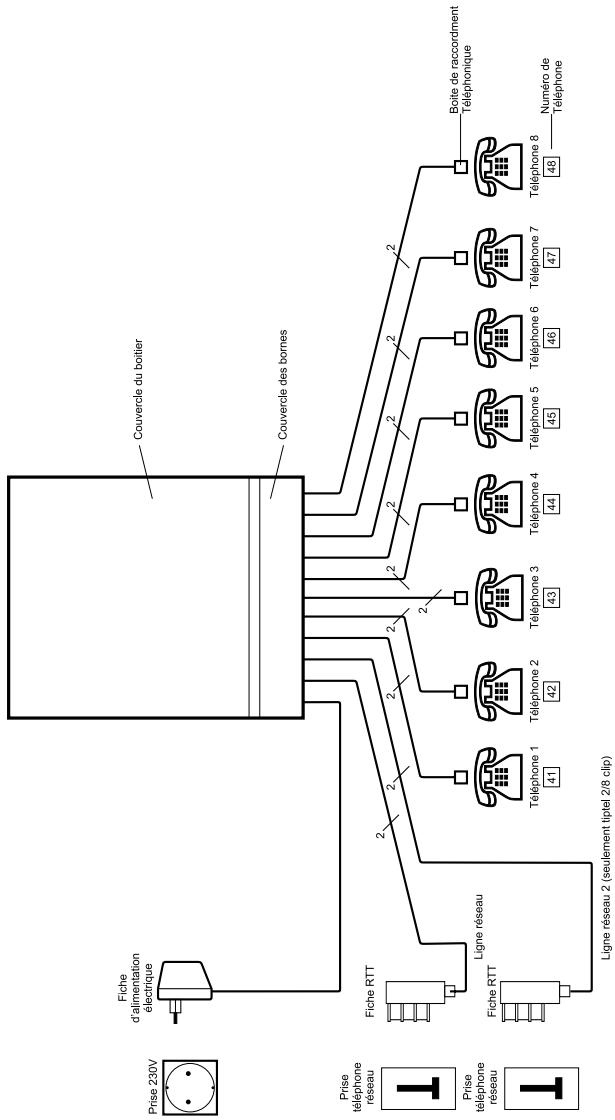

Raccordement de 8 téléphones 3

Raccordement de 7 téléphones et 1 interphone de porte .4

Affection des bornes 5

Montage mural 6

Raccordement Rayon d'action des raccordements internes 7

Numeros de téléphone des postes secondaires 7

Mise en service
Réglages de base 8

Téléphone
Raccordement d'autres appareils de télé-communication 9

Raccordement d'appareils à fonction CLIP 9

Interphone de porte
Caracteristiques d'exploitation 10

Communications téléphoniques internes

Selection interne, arrivée d'appels, interceptor une communication 11

Conferencinterne 12

Rappel automatique 13

Communications externes
Sélection, sélection de la ligne réseau de votrechoix 14

Prise en charge des appel, signal d'appele, rétrodemande 15

Appels entrants 16

Mettre en attente la ligne réseau
Sélection par impulsions, sélection par fréquences 17

Reserver la ligne reseau 18

Garde multiple entre deux lignes réseau Transmission des appels 19

Recherche de personne 20

Pager call Tableau des signaux de recherche de personnes 21

Appel prioritaire 22

"Ne pas déranger" 23

Surveillance locale 24

Déviation des appels 25

Appel différé/Débordement 26

Branchement direct, réponse automatique à la porte 27

DonnéesDTMF,attente musica 28

Fonctions télécopier
Généralités 29
Raccordement 30
Programmation 31
Fonctionnement du faxswitch 32

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne 33

Réglages
Accès à la lione réseau 34

Accès automatique au réseau . . . . . . .35

Signalisation de la ligne reseau 36
Sélection restreinte / blocage d'appeel 37

Activation du blocage de la selection 38
Désactivation du blocage de la selection .38

Activation du blocage d'applé externe 39
Désactivation du blocage d'applé externe .39

Entree de numero restreints 40

Supprimer les nombres restreints 41
Entrée des nombres d'exception .41-43

Supprimer les nombres d'exception 43
Affichage CLIP 44

Signal de double appel 45
Signalisation de la porte 46

Ouverture de la porte 47

Commutation de nuit 49
Attente musicale .50

Remise au réglage de base 51

Message SMS 52
Centre de messagerie 53
SMS-Programmation 54

Vue d'ensemble des fonctions et des indicateurs 58

Vue d'ensemble des tonalités d'écoute et d'appeL 59

Conseil en cas de probleme 60

Tableau des réglages 62

Données techniques 63

Informations importantes 64
Garantie .65

Annexe 67

Index 69

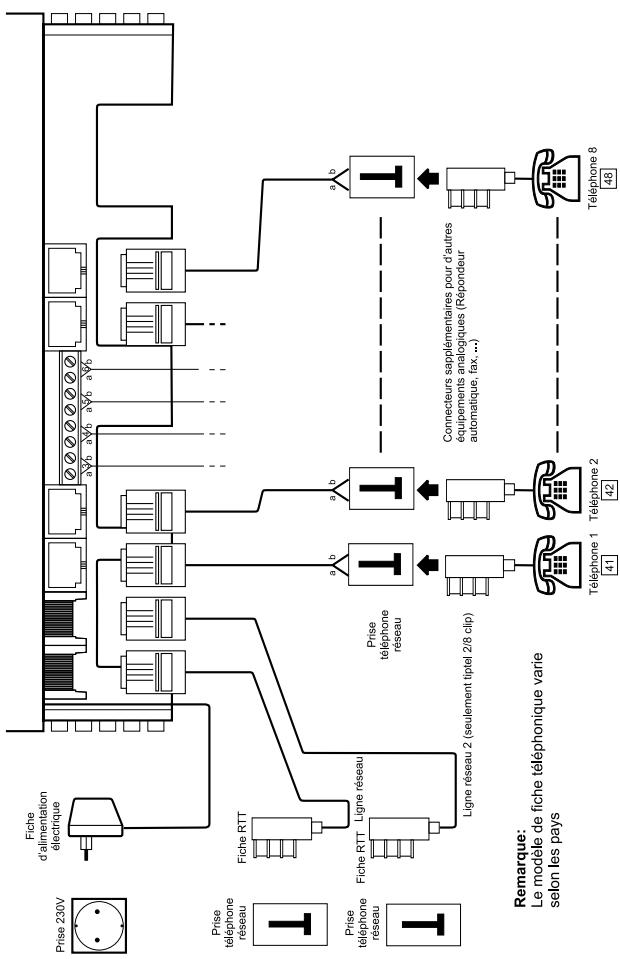

Remarque:
Le modele de fiche téléphonique varie
selon les pays

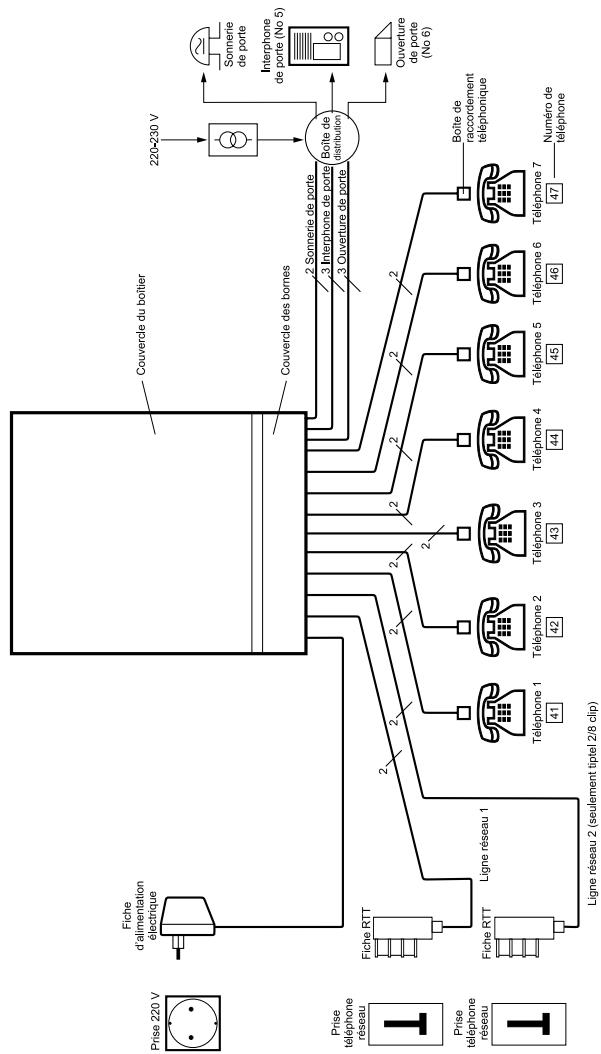

Raccordement de 7 téléphones et 1 interphone de porte

Remarque:
Le modele de fiche telephonique varie
selen les pays

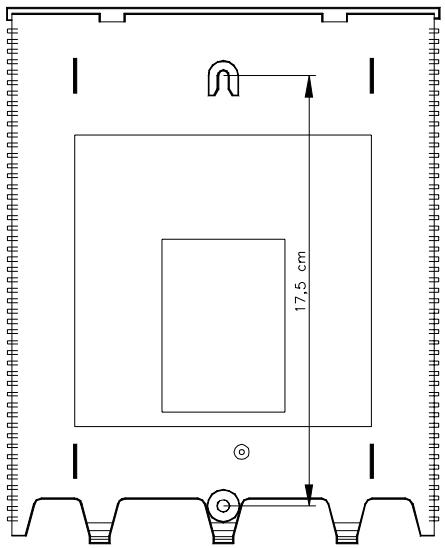

Montage mural

L'installation téléphonique est à monter dans des locaux secs avec une température ambiente entre 0^ et 40^ , à proximé d'une prise de téléphone.

L'installation téléphonique est livrée avec 2 chevilles et 2 vis. Ainsi, un montage mural simple est possible.

1. Marquer sur le mur verticalément les trous de perçage avec un écartement de 17, 5 cm.
2. Percer les troux (diametre 6mm) et enforcer les chevilles. Attention a ne pas pincer des conduites!
3. Visser la vis supérieure de telle maniere que la tete dépasse encore de 5mm env.
4. Suspendre l'installation téléphonique avec le support supérieur sur la vis.
5. Enlever le couvercle des bornes d'installation téléphonique.
6. Visser la vis inférieure dans la gamme de serrage.

Installation

Avant de commencer les travaux d'installation interne retirez le bloc d'alimentation et la fiche réseau.

Des modifications à l'installation ne sont admissibles que dans le cadre des possibilités de réglage prédéfinitiones selon les informations de ce mode d'emploi.

Seuls des appareils accessoires (c.-à-d. téléphones, répondeurs, télécopieurs, etc.) qui sont homologues par votre opérateur national doivent être raccordés à cette installation téléphonique (voir Téléphones).

L'installation doit être executée par un spécialiste.

Raccordement d'appareils avec affichage du numero appelant (CLIP).

Ce PABX soutien le fonctionnement CLIP uniquement pour les apparciels utilisant les CLIP standards les plus commons en Europe (ex. Allemagne, Autriche, Suisse, France, Belgique).

D'autres apparèils pouraient ne pas fonctionner ajustement en ce qui concerne les CLIP.

Rayon d'action des raccordements internes

Le rayon d'action des raccordements internes correspond aux diamètres des lignes de communications utilisées. Donc 30 Ohm pour le fil aller et 30 OHM pour le fil retard sont admissibles. Ce maximum de 60 Ohm correspond à une longueur d'installation de :

Diametre 0, 4 mm : rayon d'action 200m

Diametre 0, 6 mm : rayon d'action 450m

Diametre 0, 8 mm : rayon d'action 800m

Téléphon	1	2	3	4	5	6	7	8
Numérodesdé téléphone	41	42	43	44	45	46	47	48

Numeros de téléphone des postes secondaires

Chacun peut brancher etmettre en service ce central téléphonique aux raccordements du réseau téléphonique public qui ont été mis à sa disposition.

1. Raccordez les téléphones secondaires (1...8) selon le plan de raccordement.

L'interne No 1 doit toujours être branché car ce téléphone reste également en fonction même en cas de panne de courant (ou lorsque le bloc d'alimentation est retire de la prise). En outre, les caractéristiques d'exploitation du central téléphonique peuvent être régées avec l'interne No 1.

1. Enfichez le bloc d'alimentation dans la prise 230V.
2. Enfichez la fiche de la ligne reseau dans la prise d'arrivée de la ligne reseau public.

Le central téléphonique tiptel est maintainant pret à fonctionner. Si vous levez le combiné d'un téléphone, vous entendez le son interne du central téléphonique. Si vous composez ensuite le 0vous entendez le son de la ligne reseau.

Réglage de base

Le central téléphonique tiptel est livre de l'usine avec le réglage suivant :

No.	Fonctions	D, A, B, CH, NL	Portugal	F
1	Accès automatique à la ligne réseau	tous non	tous oui	tous oui
2	Présentation CLIP au téléphone	tous oui	tous oui	tous oui
3	Port SMS ligne externe 1	non	non	non
4	Port SMS ligne externe 2	non	non	non
5	Transfert d'appel	non	non	non
6	Fonction "ne pas déranger"	non	non	non
7	Attente musicale ligne externe 1	oui	oui	oui
8	Attente musicale ligne externe 2	oui	oui	oui
9	Mise en attente	oui	oui	oui
10	Jour / nuit	jour	jour	jour
11	Appel externe ligne 1	tous oui	tous oui	tous oui
12	Accès ligne externe 1	tous oui	tous oui	tous oui
13	Appel externe ligne 2	tous oui	tous oui	tous oui
14	Accès ligne externe 2	tous oui	tous non	tous oui
15	Appels interurbains autorisés	tous oui	tous oui	tous oui
16	Blocage de sélection	tous non	tous non	tous non
17	Durée d'ouverture de porte	3 s	3 s	3 s
18	Ouverture de porte	tous non	tous non	tous non
19	Autorisation du gong de porte	tous oui	tous oui	tous oui
20	Autorisation ouverture de porte	tous oui	tous oui	tous oui

Telephones

Les téléphones à selection par impulsions et les téléphones à selection par fréquences peuvent être raccordés au central téléphonique. Le central téléphonique reconnaît automatiquement le mode de selection. Les téléphones, avec lesquels vous pouvez faire des communications externes, doivent avoir le même mode de selection que le réseau de téléphone public. Si le mode de selection ne correspond pas au réseau de téléphone public, vous pouvez converter en interne, mais vous ne pouvez pas composer de nombres de téléphone sur la ligne réseau public.

Attention : À l'état d'attente de la ligne réseau l'impulsion de taxe n'est pas transmise à l'indicateur de taxes du téléphone interne. L'affichage de taxe ne correspond pas à la taxe effective.

Après l'indicatif de sortie " 0 " une pause d'env. 2 s doit être effectuee. Les téléphones sans fil peuvent etre branches a tous les raccordements .

Raccordement d'autres appareils de télécommunication

D'autres appareils de télécommunications, tels que répondeurs automatiques, télécopieur, sélecteurs automatiques, modems, etc., peuvent être branchés aux raccordements 1 à 8. Pour cela, une prise de téléphone double ou fiche intermédiaire est à utiliser.

Raccordement d'appareils à fonction CLIP*

Ce PABX soutien le fonctionnement CLIP uniquement pour les apparciels utilisant les CLIP standards les plus commons en Europe (ex. Allemagne, Autrique, Suisse, France, Belgique). D'autres apparciels pouraient ne pas fonctionner ajustement en ce qui concerne les CLIP.

Raccordement d'appareils à fonction CNIP**

Ce système téléphonique soutien la transmission des noms en plus des numéroes de téléphone. Le mode FSK-CLIP, le mode le plus féquement utilisé à travers l'Europe (ex. Allemagne, Autriche, Suisse, France, Belgique), s'applique pour cet usage (message type 80h, paramètre 07h). Si les apparèils utilisés ne fonctionnent pas selon ce standard, le nom n'apparaitra probablement pas au moment d'un appel entrant. Notez que votre opérateur–réseau doit aussi transmettre l'information CNIP selon ce standard.

Raccordement d'appareils à fonction MWI (indicateur de message en attente)**

Ce système téléphonique utilise la fonction MWI de l'opérateurRéseau de façon à informer l'accue de nouveaux messages reçus par votre répondeurRéseau. Le mode FSK-CLIP, le mode le plus féquement utilisé à travers l'Europe (ex. Allemagne, Autriche, Suisse, France, Belgique), s'applique pour cet usage (message type 82h, paramètre 0Bh). Si les apparueils utilisés ne fonctionnent pas selon ce standard, l'indicateur de message n'apparaître probablement pas au moment d'un appel entrant. Notez que votre opérateurRéseau doit aussi transmettre l'information MWI selon ce standard.

• Cette fonction doit être activée par toute opérateur
  ** Cette fonction n'est pas disponible pour toutes les versions de votre système téléphonique selon les pays.

Interphone de porte

Le central téléphonique peut également être relié à un interphone de porte. (Voir raccordement de 7 téléphones internes et 1 interphone de porte).

Celui-ci est disponible comme accessoire pour montage en saillie ou encastré.

L'interphone de porte remplace le 8ème téléphone.

Le raccordement de l'interphone de porte s'effectue aux bornes d'une platine supplémentaire (module vocal de porte) qui est enchise dans le central téléphonique.

Conjointement avec l'interphone de porte, les caractéristiques d'exploitation suivantes sont à votre disposition :

• Si le bouton de sonnerie est actionné à l'interphone de porte, les téléphones raccordés sonneront avec une tonalité spéciale.
• Vous pouvez parler dans l'interphone depuis chaque téléphone interne en composant le chiffre 5.
• Vous pouvez actionner l'ouverture de la porte depuis chaque téléphone interne en composant le chiffre 6.

Ces caractéristiques d'exploitation peuvent être modifiées individuellement par programmation.

Alternative

Le système téléphonique peut aussi être raccordé à un interphone de porte RITTO-Elegant. Communique avec un électricien familier avec les produits RITTO.

Communications téléphoniques internes

Sélection interne

1. Decrochez le combiné
2. Composez le numero de téléphone interne par ex. 44

Vousetendez la tonalité de composition interne du central téléphonique

Le téléphoneCHOsi sonne. You entende le signal d'appel. Si le combiné est decroche, you entende le signal occupé.

Continuez au point 4.

1. Si le correspondant décroche, conversez.
2. Terminate la conversation, raccrochez le combiné.

Arrivée d'un appel

1. Decrochez le combiné
2. Conversez.
3. Terminate la conversation, raccrochez le combiné.

Le téléphone sonne au rythme du signal d'applé interne.

Voussentendez la sonnerie d'un autre téléphone et vous désirez prendre l' appel sur votre téléphone interne.

1. Decrochez le combiné.
2. Composez l'indicatif 70

L'appe! est capte.

La liaison avec celui qui appelle est établie.

Conference interne

D'autres participants à la conversation peuvent être aménés à la liaison téléphonique existante. Une communication en conférence est possible uniquement interne. L'interphone de porte ne peut pas participer à une conférence. Chaque participant à la conférence peut aller chercher d'autres postes téléphoniques. Étant donné qu'une conférence est secrête, aucun correspondant externe ne peut y prendre part.

Exemple: 2 participants parlent ensembles et désirent aller charger un 3ème participant à la conférence.

1. Composez le numero interne du 3ème participant.

Chez le 3ème participant à la conférence qui est appelé, le téléphone sonne (max 20 s). Les deux participants entendent le signal d'applé.

Si le téléphone appelé est occupé, ils entendent pendant 3 s le signaloccupé.

1. Conversez en conférence

Aussitot que le participantappeledecroche,la liaison avec les deux autres conférenciers est établie.

1. Quittez la conférence, raccrochez le combiné.

Les autres conférenciers peuvent continuer leur conversation.

Rappel automatique

Si un correspondant est occupé, le central téléphonique peut automatiquement étabir la liaison après que le correspondant ait raccroché.

Cette fonction n'est possible qu'a l'intérieur du central téléphonique.

1. Decrochez le combiné

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez le numero interne par ex. 44.

123 Le téléphone appelé est occupé. Vous entendez le signal occupe.

1. Composez l'indicatif [91].

Vousetendez un signal d'accuse de réception.

1. Raccrochez le combiné.

Le rappel automatique estprogrammé.

1. ÀpRES que le correspondant ait raccroché,voiture telephone interne donne.

1. Decrochez le combiné.

Le téléphone interne du correspondant désiré sonne. Vous entendez le signal d'appeL.

1. Conversez.

Le correspondant appelé décroche.

1. Decrochez le combiné.
2. Composez l'indicatif de sortie 0 .
3. Composez le numero de téléphone par ex. [424502].

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vousetendez la tonalité de composition externe de la ligne réseau. Si la ligne principale est occupée ou si vous téléphone n'a pas d'autorisation de sortie, vous entendez alors le signaloccupé.

Lors de sélection par impulsions, la pause entre chaque chiffre ne doit pas s'élever à plus de 12 s. Àpres 12 s de pause, les chiffres sélectionnés sont traités par l'installation téléphonique comme des numéroes internes ou des fonctions. Si vous désirez continuer à selectionner d'autres chiffres après 12 s de pause, vous doivent procéder selon les conditions de la post-selection. Voir post-selection.

1. Si le correspondant décroche l'appareil, conversez.
2. Terminate la conversation, raccrochez le combiné..

Sélection de la ligne réseau de votrechoix

Il vous est possible d'utiliser pour vos appeals réseau une des deux lignes réseau directement. Dans ce cas vous ne composez pas l'indicatif de sortie 0 mais l'indicatif 94 pour la ligne réseau 1 resp. l'indicatif 95 pour la ligne réseau 2.

Si la ligne réseau est occupée, vous entendez le signal occupe.

Post-sélection (pour sélection par impulsion seulement)

De façon à continuer de sélectionner un numéro après une pause de 12s, vous devez composer le code de post-selection.

1. Sélectionnez le numéro de code post-selection 8.

1. Et continue en suite la sélection

Fonction rappel sur la ligne réseau (ex. pour utilisation avec la mise en attente)

Dans le cas d'une communication sur la ligne réseau, le système téléphonique filtreet le signal-flash (touche-R), qui n'est donc pas transféré à la ligne externe. Pour envoyer un signal-flash d'un téléphone interne au réseau public, cette fonction doit premièrement être activée sur le système téléphonique.

1. Le poste est en communication externe depuis plus de 12 secondes.

Vousetes en communication avec le réseau public.

1. Appuyez sur la touche-R (flash).

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez # (au Portugal composez le chiffre 1).

Vousetesde nouveau en communication avecle reseau public.

1. Appuyez sur la touche-R (flash).

Maintenant, le signal-flash est envoyé au réseau public.

Cette fonction n'est disponible que pour les téléphones DTMF.

La durée de l'intervention flash du téléphone doit être en-dessous du temps maximum d'interruption de boucle pour la conclusion d'une communication par la réseau public. La durée maximum d'interruption de boucle est 500ms.

Envoi de \* sur la ligne reseau (ex. pour CLIR)

Si you souhaitez envoyer * sur la ligne reseau pour debuter le changement de caractéristiques sur le réseau public, il est nécessaire d'attendre 5 secondes après avoir entendu la tonalité de composition interne du système téléphonique (Accès automatique ou manuel à la ligne reseau). Si you appuyez sur * avant, le PABX returnera à la tonalité de composition interne.

Exemple 1: Voitre téléphone interne sonne au rythme du signal d'applé externe.

1. Decrochez le combiné.
2. Conversez.
3. Terminate la conversation, raccrochez le combiné.

Exemple 2: Prise en charge des appels. Vous entendez la sonnerie d'un autre apparéil et vous désirez faire venir l'appoint sur votre téléphone.

1. Decrochez le combiné.
2. Composez I'indicatif 70

Vous entendez la tonalité de composition interne de l'installation téléphonique.

La conversation téléphonique est transférée sur votre apparéil. La liaison avec celui qui appelle est établie.

1. Prenez l'essay et conversez.
2. Terminate la conversation, raccrochez le combiné.

Exemple 3 : Signal d'attention, cela signifie, 2 correspondants de postes internes sont en conversation et un appel externe arrive. L'appeil se fait remarquer par une tonalité dans le combiné. Pour ainsi dire, il signale un appel. Vous pouvez prendre la communication.

1. Terminate la conversation, raccrochez le combiné.
2. Decrochez le combiné.

Le téléphone sonne au rythme d'applé externe.

Conversez. La fonction signal d'appoint n'est pas possible lors d'une liaison avec l'interphone de porte.

Mettre en attente la ligne réseau, rétrodemande

Pendant une communication externe, la ligne reseau peut etre mise en attente. Dans l'etat d'attente, vous pouze poser une question dans le bureau ou a un autre correspondant interne. Notre interlocuteur sur la ligne reseau en attente ne peut pas entendre cette question. Il entend pendant ce temps de la musique.

Attention: - L'introduction pour l'état d'attente dépend du mode de seLECTION de votre téléphone.
- L'état d'attente de la ligne réseau ne peut être introduit que 12 s après la selection du dernier chiffre.
- Si vous raccrochez le combiné pendant l'etat d'attente, votre téléphone sonne pendant 45 s et vous rappelle que la ligne réseau se trouve encore en état d'attente. Si la ligne réseau n'est pas prise en décrochant le combiné, le central téléphonique coupera la liaison.

Telephone à selection par impulsions

1. Composez l'indicatif 1.

La ligne réseau se met en état d'attente.
Vous entendez la tonalité de composition interne du central téléphonique. Posez vos questions dans le bureau ou appelez un correspondant interne.

1. Pour reprendre la ligne réseau, composez à nouveau l'indicatif [1].

Le téléphone interne est de nouveau relié à la ligne réseau.

Telephone à selection par fréquences

1. Appuyez sur la touche flash.

La ligne réseau se met en état d'attente.
Vous entendez la tonalité de composition interne de l'installation téléphonique. Posez vos questions dans le bureau ou appelez un correspondant interne.

1. Pour reprendre la ligne réseau, appuyez à nouveau sur la touche flash.

Le téléphone interne est de nouveau relié à la ligne réseau.

Réserver la ligne réseau

Si la ligne réseau est occupée après la sélection de l'indicatif de sortie " 0 ", vous avez la possibilité, aussitôt qu'elle est libre, de la réserver à votre téléphone interne.

1. Decrochez le combiné.
2. Composez l'indicatif 0.
3. Pour la réservation de la ligne réseau composez l'indicatif [90].
4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal occupé. La ligne réseau est occupée. (Il faut raccrocher la ligne réseau.)

Vous entendez un signal d'accuse de réception pour la réservation.

Si vous n'entendez aucun signal d'accusé de réception, alors la ligne réseau a déjà été réservée avant vous par un autre correspondant. Une seule réservation est possible.

1. La ligne reseau est libre, votre téléphone interne sonne.
2. Decrochez le combiné.
3. Composez le numero de téléphone désiré.

Votre telephone est relié à la ligne réseau.
Vousetendez la tonalité de composition de la ligne réseau.

Étantdonnedeqouviesétesedéra relié à la ligne réseau,il n'est pas nécessaire de composer l'indicatif de sortie 0

Garde multiple entre deux lignes réseau

Si vous conversez sur une ligne réseau et que sur l'autre un appel entre, vous entendez un signal d'attention dans le combiné. Dans ce cas il vous est possible demettre en attente temporairement le 1er appel et de prendre le 2ème appel réseau. (Garde multiple).

Garde multiple

1. Composez l'indicatif 0 .

La 1ere ligne reseau se met en attente et la 2eme ligne reseau est reliée.

1. En appuyant sur la touche FLASH et l'indicatif 0. * il vous est possible de commuter d'une ligne reseau a I'autre.

L'autre ligne réseau est en attente.
Le correspondant entend la musique en attente.

1. Terminate la conversation avec une ligne reseau, raccrochez le combiné.

Votre telephone est déconnecté de la ligne réseau sur laquelle vous veniez de parler. L'autre appel est en attente.
Votre téléphone sonne (rappel) pour vous rendre attentif.

1. Decrochez le combiné.

Vous continue la conversation restante.

1. Terminate la conversation, raccrochez le combiné.

Votre telephone est déconnecté de la ligne réseau.

• Avec des téléphones à impulsions, il n'est par nécessaire d'appuyer sur la touche FLASH avant l'indicatif "0".

Transmission des appels

Les communications avec la ligne réseau peuvent être transmises à d'autres postes internes.

Attention: L'introduction de la transmission des appeals dépend du procédé de seLECTION de votre téléphone interne

1. Chez les téléphones à selection par impulsions : composez l'indicatif 1. Chez les téléphones à selection par fréquences : appuyez sur la touche FLASH.
2. Composez le numero de téléphone du poste interne besoin auquel la communication doit etre transmise.

La ligne réseau se met en état d'attente.
Vous entendez la tonalité de composition interne de l'installation téléphonique.

Le téléphoneCHOisi sonne. Vous entendez le signal d'appeil.Si le poste secondaire est occupé, vous entendez le signal occupé.Dans ce cas reprenez la ligne reseau avec l'indicatif et informez vous interlocuteur que la transmission de I'appeil n'est pas possible pour le moment.

1. Le poste interne décroche le combiné.
2. Vous raccrochez le combiné.
3. Le poste interne appelé recoit la communication interne.

Informez le correspondant appelé que vous transmettez une communication externe.

Autre possibilité :

Lors de la transmissions des appeals, vous n'avez pas besoin d'attendre jusqu'à ce que le poste interne s'annonce. ÀpRES avoir composé le numéro du poste interne, raccrochez le combiné directement, la-bas le téléphone sonne et lorsque le correspondant décroche le combiné, il est directement relié à la ligne réseau. Si le poste interne est déjà occupé ou si le combiné n'est pas décroché dans les 45 s, la ligne réseau sonne à nouveau chez vous et vous savez que la transmission de l'appeil n'a pas eu lieu.

Recherche de personnes

Avec le central téléphonique, vous pouvez également rechercher individuellement des personnes avec lesquilles vous désirez converser.

Le central téléphonique travaille ainsi en tant qu'installation de recherche de personnes. Chaque correspondant reçoit un signal d'appel individuel (sonnerie). ÀpRES avoir composé l'incidatif de la recherche de personnes, tous les téléphones seront au rythme individuel. Lorsque le correspondant reconnaît son appel individuel, il peut décrocher le combiné d'un téléphone quelconque et il est immédiatement en liaison avec la personne qui désire lui parler.

Tableaux des signaux de recherche de personnes

Indicatif de la recherche de personnes	Signal de la recherche de personnes
71	- - - - -
72	- - - - -
73	- - - - -
74	- - - - -
75	- - - - -
76	- - - - -

Déclencher une recherche de personnes

1. Decrochez le combiné.
2. Composez l'indicatif de la recherche de personne par ex. 72.
3. Le correspondant reconnait son signal d'appeil personnel et décroche.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Les téléphones seront interne au rythme du signal de la recherche de personnes. Vous entendez dans votre écouteur une tonalité d'applé identique.

La liaison est établie.

Appel prioritaire

Si vous désirez informer les utilisateurs du central téléphonique d'une urgence, alors composez l'indicatif d'appel prioritaire. Tous les téléphones secondaires seront au rythme du signal d'appel prioritaire . Ceci peut être le signal pour une réaction convenue (par ex. rencontres des employés.

Déclencher un appel prioritaire

1. Decrochez le combiné.
2. Composez l'indicatif de l'appei prioritaire 77.
3. Le combiné du poste secondaire est décroché.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Tous les téléphones seront au rythme du signal d'appoint prioritaire. Vous entendez dans le combiné une tonalité d'appoint identique.

La liaison est établie.
Si aucun poste interne ne s'annonce et que le correspondant qui appelle raccroche, l'appeil prioritaire est clos.

Ne pas déranger

Chaque raccordement interne peut etre regle de telle sorte que le telephone ne sonn pas lors d'un appel (etat de repos).

Ce réglage est effectué en composant un indicatef sur le téléphone qui doit être mis à l'etat de repos. Des conversations téléphoniques vers l'extérieur restent possibles.

Enclencher I'etat de repos

1. Decroche le combiné

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif [78] pour l'état de repos.

Vousetendez, comme indication de I'etat de repos, une tonalité d'appelep Rapide.

1. Raccrochez le combiné.

Le téléphone est maintainant en état de repos pour l'arrivée des appel (appels externes, appel internes, recherche de personnes, appel de l'interphone de porte). Celui qui appelle entend le signal d' appel. (Doncaucun averissement pour l'applant).

Déclencher état de repos

1. Decrochez le combiné.

Vousetendez la tonalité de signalisation rapide de l'installation téléphonique qui vous indique état de repos.

1. Déclenchez état de repos en composant l'indicatif 80.

Vous entendez le signal d'applénterne de l'installation téléphonique.

1. Raccrochez le combiné.

Votre telephone donne a nouveau lors d'appels.

Surveillance locale

Le central téléphonique TIPTEL offre la possibilité de surveiller acoustiquement un local, c.-à-d. les environns immédiats d'un téléphone interne. Pour cela, un téléphone est installé dans le local à surveiller, le combiné est décroché, posé à côté du téléphone et un individatif est composé. Placer le micro du combiné vers la direction à surveiller. Ensuite, vous pouvez appeler le téléphone de surveillance depuis n'importe quel autre apparéil interne et écouter ce qui se passés dans le local.

Attention : La fonction " surveillance locale " ne peut être appelée que d'un téléphone interne.

1. Decrochez le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

1. Composez I'indicatif 86.

Vous entendez un signal d'accuse de réception.

1. Posez le combiné à côté du téléphone. (Micro dans la direction à surveiller).

La surveillance locale est prete.

Effectuer la surveillance locale

1. Decroche le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

1. Composez le numero de téléphone interne de l'appareil de surveillance par ex. 42.

La liaison est établie. Les bruits locaux sont transmis.

1. Raccrochez le combiné.

La liaison est interrompue.

Indication: Si une signalisation de la ligne reseau n'est enclenchee que pour un seul téléphone, la surveillance locale ne pourrait pas etre programmée pour ce téléphone.

En raccrochant le combiné du téléphone de surveillance, la surveillance locale est close.

Déviation des appels

Le central téléphonique vous offre la possibilité de dévier des appel sur un autre téléphone.

Activer la déviation des appels

1. Decrochez le combiné.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 8 suivi du numero du téléphone interne vers lequel il doit etre devie.Par ex. deviation des appels vers le telephone 3, composez I'indicatif 823.

Tous les appeals seront déviés vers le téléphone cible. Pour vous rappeler que la déviation des appeals est enclenchée, vous entendez, après avoir décroché le combiné du téléphone dont les appeals ont été déviés, une tonalité de signalisation rapide.

1. Raccrochez le combiné.

Déspectiver la déviation des appels

1. Decrochez le combiné.

Vousetendez une tonalité de signalisation rapide qui vous rappelle la déviation des appel.

1. Composez I'indicatif 80

Vousetendez la tonalité de composition interne du central téléphonique.

1. accrochez le combiné.

La déviation des appel est désactivée.

Appel différé/Débordement

Lors du transfert d'appels externes différé, les téléphones 1 et 2 seront tout d'abord. Seulement 15 s plus tard les téléphones 3 jusqu'à 8 sonnent. Ainsi la possibilité s'offre aux téléphones 1 ou 2 de prendre les communications externes avant que le correspondant du téléphone 3 jusqu'à 8 ne soit dérangé par l'appoint.

Activer l'appeil différé / le débordement

1. Decroche le combiné du téléphone 1.
2. Composez l'indicatif 19999.
3. Composez I'indicatif 19
4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Comme confirmation, vous entendez un signal d'accuse de réception.

Le débordement est activé. Les communications externes sont signalées avec un retard de 15 s aux téléphones 3 jusqu'à 8.

La programmation est terminée.

Désactiver l'appeil différé/le débordement

1. Decroche le combiné du téléphone 1.
2. Composez l'indicatif de programmation 19999.
3. Composez I'indicatif 10.

Vousetendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accuse de réception.

Comme confirmation, vous entendez un signal d'accusé de réception. Le débordement est désactivé. Les communications externes sont signalées en même temps à tous les téléphones autorisés à receivevoir le signal d'applé de la ligne réseau.

1. Raccrochez le combiné.

La programmation est terminée.

Branchement direct, réponse automatique à la porte

Quelqu'un actionne la sonnerie de la porte. Les téléphones autorisés seront au rythme du signal de la porte. Si un téléphone est décroché auquel le branchement direct estprogrammé, le correspondant est directement relié à l'interphone de porte. La selection du chiffre 5 pour l'interphone de porte est supprimée.

Si un répondeur automatique est raccordé à un téléphone avec un branchement direct, des messages peuvent être automatiquement transmis aux visiteurs à travers l'interphone de porte.

Attention : Afin que les appel externes ne soient pas pris par le répondeur automatique de la porte, ce téléphone doit être désactivé pour les appel externe.

Activer ou désactiver le branchement direct de l'interphone de porte

1. Decrochezle combiné du téléphone 1.

Vousetendez la tonalité de composition interne du central téléphonique.

1. Composez l'indicatif de programmation [19999].

Vous entendez le signal d'accuse de réception

1. Composez l'indicatif pour la selection souhaitation du branchement direct selon le tableau suivant. Par ex. 793 affin d'activer le branchement direct pour le téléphone 3.

Comme confirmation, vous entendez un signal d'accusé de réception. Le téléphone 3 est directement relié à l'interphone de porte lorsque le combiné est décroché après la sonnerie.

1. Raccrochez le combiné.

La programmation est terminée.

Téléphone	1	2	3	4	5	6	7	8	tous
Activation du branchement direct	791	792	793	794	795	796	797	798	790
Désactivation du branchement direct	701	702	703	704	705	706	707	708	700

Attention : Lors d'un branchement direct, l'ouverture de la porte (chiffre 6) ne peut pas etre actionné en cas de liaison existante.

Pour ouvrir la porte il faut alors raccrocher le combiné, le décrocher à nouveau et composer le chiffre 6.

Données DTMF, attente musicale

Données DTMF

Cette fonction n'a de signification qu'en cas de communications externes.

La réaction du central téléphonique aux signaux DTMF peut être temporairement désactivée.

Ceci est utile et nécessaire si vous désirez questionner un répondeur automatique avec signaux DTMF ou envoyer des données DTMF.

Pour désactiver l'exploitation DTMF pendant le communication appuyez sur la touche ※ (étoile). Maintenant vous pouvez appuyer librement sur les touches DTMF sans que le central téléphonique exploite ces signaux comme indicateurs ou comme numérodes de téléphone.

Attente musicale

Lors de la mise en attente d'une communication externe, l'interlocuteur entend de la musique.

Voussoupiezécoutercette musiqueà titre d'essai autelephone interne1pendant30s.

1. Decroche le combiné du téléphone 1.

2. Composez l'indicatif 176.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez pendant 30 s le morceau de musique.

Fonction télécopieur, généralités

À côté des fonctions d'un central téléphonique normal, le central téléphonique 1/8 de TIPTEL donne aussi la possibilité de:gérer le traffic téléphonique et fax d'une façon comfortable.

\section*{Caracteristiques supplémentaires du central téléphonique 1/8 FAX}

• Reconnaissance automatique du signal fax (=CNG)
• Réception silencieuse des fax envoyés automatiquement
• Réception des fax manuels
• Raccordement spécial pour le répondeur automatique

Fonction fax désactivée (réglage de base):

Dans le cas ou un fax est reçu par un apparéil/téléphone, il est nécessaire de transférer cet "appeil" manuellement au poste "4". L'appeil sera transféré une fois le téléphone raccroché.

Fonction fax activée :

Le PABX accepte tous les types d'appoint et tente d'identifier les signaux fax (signal CNG). Si un fax entrant est identifié, le PABX le transfère automatiquement au poste "4". Si c'est un appel téléphonique, les postes programmes sont sollicités. Entre temps, l'aggellant entendra la sonnerie générée par le PABX.

Faxswitch - programmation (tiptel 1/8 fax cchip圭lement)

Activation du faxswitch

1. Decrochez le combiné du téléphone 1 ou 2.
2. Formez I'indicatif d'appl "92".

Vous entendez la tonalité de composition du central téléphonique

Vousetendezle signald'accusede réception.

1. Raccrochez le combiné.

Le faxswitch est activé.

Désactivation du faxswitch

1. Decrochez le combiné.
2. Formez I'indicatif d'applé "93".
3. Raccrochez le combiné.

Vous entendez la tonalité de composition du central téléphonique.

Vousetendez le signal d'accuse de réception.

Le faxswitch est désacté.

S'applique uniquement à la Suisse

Attention: À titre de mesure de sécurité supplémentaire, il est nécessaire d'entre en "mode programmation" pour débuter. Au lieu de composer "92" ou "93" directement, seul le combiné du poste 1 doit être utilisé. En premier lieu, composez "19999" et ensuite "92" ou "93".

Fonctionnement de votre faxswitch

1. Un appel arrive par la ligne réseau, la fonction faxswitch est activée et le fax est connecté sur la position 4.
2. Le central téléphonique décroche automatiquement à la première sonnerie. Il tente ensuite pendant une durée de 6s maximum de reconnaître une porteuse fax (signal CNG).
3. Appel fax: le central téléphonique reconnait la porteuse fax et transfère l'appoint sur la position interne 4.

ou

1. Appel vocal: le central téléphonique ne reconnait pas la porteuse fax et transfère l'appeil sur les téléphones que vous avez programmé pour la réception d'appeil externe.

Pour un fonctionnement optimal du faxswitch, nous vous conseillons de suivre les indications suivantes:

1. Si par exemple, le poste 4 est occupé à cause d'une communication interne, votre faxswitch ne peut pas fonctionner s'il y a un appel entrant. Pour obtenir un fonctionnement optimal, le poste 4 doit être réservé au fax.
2. Pour envoyer un fax à partir du branchement 4, vous devez former le " 0 " pour prendre une ligne extérieure.

3. Pour que les appareils fonctionnent bien sur le faxswitch, ils doivent correspondre aux conditions suivantes :

4. possibilité de répondre après 1 ou 2 sonneries

5. possibilité de former " 0 ", suivi par une pause pour prendre une ligne extérieure

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne

La reconnaissance DTMF lors d'une communication interne peut être activée ou désactivée durablement pour chaque extension. Il est ainsi possible lors de communications internes d'envoyer d'autres informations de numérorotation sans que cela influe sur le fonctionnement du central (appel conférence, interruption). Ceci est nécessaire si vous doivent utiliser sur un port interne une A-Box (Auerswald) ou un tiptel 105 par exemple. Lors de communications sur les extensions dont la reconnaissance DTMF est désactivée, aucune reconnaissance DTMF ne peut avoir lieu avec l'autre correspondant. Dès qu'une extension sans reconnaissance DTMF est en conférence, la reconnaissance DTMF est également désactivée pour les autres participants. L'état est maintainu pendant toute la communication même si l'un des correspondants sans reconnaissance DTMF a raccroché. Lors de communications avec le portier (5), la reconnaissance DTMF est conservée dans tous les cas pour l'ouverture de la porte (6) et la fin de communication (0)

La programmation se fait par le téléphone 41. Les codes de programmation sont indiqués dans le tableau ci-dessous. En configuration d'usine, la reconnaissance DTMF est active sur tous les ports lors d'une communication interne.

Example:

Sur le port 44, les communications internes ne doivent pas avoir la reconnaissance DTMF active.

1. Decroche le combiné du poste 41.
2. Composez le code de programmation 19999
3. Composez le code 264.
4. Raccrochez le combiné.

Aucune reconnaissance DTMF ne peut avoir lieu lors d'une communication interne avec le poste 44.

Téléphone	41	42	43	44	45	46	47	48	Tous
Reconnaisance DTMF activée	251	252	253	254	255	256	257	258	250
Reconnaisance DTMF désactivée	261	262	263	264	265	266	267	268	260

Réglages

Les caractéristiques d'exploitation du central téléphonique peuvent être adaptées aux désirs de l'utilisateur. Tous les réglages restent maintainus lors d'une coupure de courant. Les réglages ne peuvent être effectuels ou modifiés que depuis le téléphone interne No 1.

Autorisation de sortie

Il existe 3 sortes d'autorisation de sortie :

1. Sortie libre : Vous pouvez prendre des appel externes et en effectuer sur la ligne réseau.

2. l'accès à la ligne réseau est activé

3. la signalisation de la ligne réseau est activé

4. Sortie partielle : Vous pouvez prendre des appel externes. Une selection sur la ligne réseau n'est pas possible. ÀpRES avoir composé l'indicatif de sortie " 0 " vous entendez le signal occupe.

5. l'accès à la ligne réseau est désactivé.

6. la signalisation de la ligne réseau est activé.

7. Bloqué en interne : Vous ne pouvez pas prendre d'appels externes. Une seLECTION sur la ligne réseau n'est pas possible.

8. l'accès à la ligne réseau est désactivé.

9. la signalisation de la ligne réseau est désactivé.

Dans le réglage de base du central téléphonique TIPTEL, tous les téléphones possèdent l'autorisation complète de sortie.

Une transmission des communications externes à des téléphones avec la sortie partielle ou bloquée en interne est possible.

Pour tiptel 2/8 cnip seulement: l'accès à la ligne 1 ou 2 peut être limité poste par poste, de façon indépendante.

Désactiver ou activer l'accès à la ligne réseau

1. Decrochez le combiné du téléphone 41.

Vous entendez la tonalité de composition interne du central téléphonique.

1. Composez l'indicatif de programmation 19999.

Vous entendez un signal d'accuse de réception.

Réglages

1. Composez l'indicatif pour la sélection souhaitation de l'accès à la ligne réseau selon le tableau suivant. Par ex. 223 afin de désactiver l'accès à la ligne réseau No. 1 pour le téléphone 43. Plusieurs indicatefs de selection peuvent etre composes successivement.

Comme confirmation, you entendez un signal d'accusé de réception. Le téléphone 43 n'a plus l'accès à la ligne reseau No.1 et recoit lors de la sélection de l'indicatif " 0 " la ligne reseau 2.

1. Raccrochez le combiné.

La programmation est terminée.

Téléphone	41	42	43	44	45	46	47	48	Tous
Activation de l'accèsa la ligne réseau No.1	211	212	213	214	215	216	217	218	210
Déactivation de l'accèsà la ligne réseau No.1	221	222	223	224	225	226	227	228	220
Activation de l'accèsa la ligne réseau No.2pour tiptel 2/8 seulement	231	232	233	234	235	236	237	238	230
Déactivation de l'accèsa la ligne réseau No.2pour tiptel 2/8 seulement	241	242	243	244	245	246	247	248	240

Accès automatique au réseau oui / non

Si l'accès automatique au réseau est activé et le combiné est décroché, une connexion externe est immédiatement établie. En composant le code "étoile" moins de 3 secondes après avoir décroché le téléphone revient sur la tonalité de composition interne.

La fonction accès automatique au réseau peut être programmée pour chaque téléphone. La configuration correspondante est effectuee avec le téléphone 41 . Les codes de programmation sont indiqués dans le tableau mentionné ci-dessous. Dans la configuration d'usine, la fonction accès automatique au réseau est désactivée pour tous les téléphones.

Exemple:L'accès automatique au réseau doit êtreprogrammé pour le poste 44.

1. Decrochez le combiné du poste 41.
2. Introduisez le code de programmation "19999".
3. Entrez le code "374".
4. Raccrochez le combiné.

Si le combiné du poste 44 est décroché, un accès externe est immédiatement établi.

Téléphone	41	42	43	44	45	46	47	48	Tous
Accès automatique au réseau oui	371	372	373	374	375	376	377	378	370
Accès automatique au réseau non	381	382	383	384	385	386	387	388	380

Réglages

L'arrivée de communications externes est signalée au rythme de la signalisation des appel externes. La signalisation peut être individuellement activée ou désactivée pour chaque téléphone.

Désactiver ou activer la sonnerie de la ligne réseau

1. Decrochez le combiné du téléphone interne [41].
2. Composez l'indicatif de programmation 19999.
3. Composez l'indicatif pour la sélection souhaitation de la sonnerie de la ligne réseau selon le tableau suivant. Par ex. 323afin de désactiver la sonnerie de la ligne réseau No.1 pour le téléphone 43 . Plusieurs indicatefs de selection peuvent etre composés successivement.

Vousetendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accuse de réception.

Comme confirmation, vous entendez un signal d'accusé de réception.

L'arrivée d'une communication externe sur la ligne réseau 1 n'est plus signalée au téléphone [43]. Avec la fonction "interception [70]" ou par la transmission, une communication externe peut être malgré tout reçue.

Si la signalisation a ete desactivee sur tous les telephones, une signalisation forcee aura lieu au telephone 41.

1. Raccrochez le combiné.

La programmation est terminée.

Téléphone	41	42	43	44	45	46	47	48	Tous*
Activation de la sonnerie à la ligne réseau No.1	311	312	313	314	315	316	317	318	310
Déactualisation de la sonnerie à la ligne réseau No.1	321	322	323	324	325	326	327	328	320
Activation de la sonnerie à la ligne réseau No.2 pour tiptel 2/8 seulement	331	332	333	334	335	336	337	338	330
Déactualisation de la sonnerie à la ligne réseau No.2 pour tiptel 2/8 seulement	341	342	343	344	345	346	347	348	340

*Si le code 320 est composé, le poste 41 sonnera toujours par mesure de sécurité (respectivement le poste 42 pour le code 340).

Réglages

Sélection restreinte / blocage d'appoint

Votre système téléphonique vous permet de restreindre la sélection de certains numéros de téléphone ou certaines parties de numéroos. 20 numéroos restraints et 16 (+ 4 fixes) numéroos d'exceptions sont disponibles à cet effet. Si la fonction de restriction d'appeel est activée (incluant les numéroos d'exceptions), le numero de téléphone selectionné sera préalablement vérifié. Si un numero restraints est identifié, l'appeel externe sera interrompu et une tonalité d'occupation sera entendue. Les numéroos de téléphone de la liste des numéroos restraints sont uniquement des numéroos de communications externes. Le code d'accès à la ligne réseau (0,94 ou 95 en plus pour le tiptel 2/8 cnip) n'est pas inclus au numero de téléphone de la liste des numéroos restraints.

Les nombres restreints peuvent être neutralisés par une liste de numérios d'exception. Ces
numeros d'exception ont une priorité supérieure aux numérios de la liste des numérios restreints.
Par ailleurs, ils peuvent être utilisés en tout temps sur les téléphones ayant un accès autorisé à
la ligne réseau.

Example :

Le numero 0190 est restreint.

La série 01901 est entrée dans la liste des numérios d'exception.

Communication avec le numéro de téléphone 01902 456789 : cette tentative est annulée au moment où le chiffre " 2 " est entre.

Communication avec le numéro de téléphone 01901 456789 : cette tentative n'est pas influen-cée par les entrées restrictives précédentes.

Communication avec le numéro de téléphone 0191 456789 : cette tentative n'est pas influen-cée par les entrées restrictives précédentes.

Le numéro de téléphone est entre lorsque le système téléphonique est en mode programmation. À des fins de vérification, les numéro de téléphones entrés sont affichés en information CLIP. L'emplacement mémoire de information est indiqué devant le numéro de téléphone. Il est conseille de récapituler les réglages avant la programmation. À cet effet, vous trouverez un tableau récapitulatif en annexe.

Activation du blocage de la selection

1. Decroche le combiné du téléphone 41
2. Composez l'indicatif 19999.
3. Composez le numéro de code 811 m. m = 1 8 : Ceci est le dernier chiffre du poste concerné. Exemple: De façon à activer les restrictions de blocage pour le poste [44], composez le numéro de code 8114.
4. Raccrochez le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accuse de réception.

Vous entendez le signal d'accuse de réception. Pour effectuer autres entrées, repeter le point numéro 3.

La programmation est terminée.

Désactivation du blocage de la sélection

1. Decroche le combiné du téléphone 41.
2. Composez l'indicatif 19999.
3. Composez le numéro de code 810 m. m = 1 8 : Ceci est le dernier chiffre du poste concerné. Exemple: De façon à désactiver les restrictions de blocage pour le poste 44, composez le numéro de code 8104.
4. Raccrochez le combiné du téléphone41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vousetendezle signald'accuse deréception.

Vous entendez le signal d'accuse de réception. Pour effectuer autres entrées, repeter le point numéro 3.

La programmation est terminée.

Poste/Téléphone	41	42	43	44	45	46	47	48	Tous
Selection restreinte / blocage d'appel OUI	8111	8112	8113	8114	8115	8116	8117	8118	8110
Sélection restreinte / blocage d'appel NON	8101	8102	8103	8104	8105	8106	8107	8108	8100

Activation du blocage d'applé externe

Les appels téléphoniques débutants avec le chiffre " 0 " sont bloqués.

1. Decroche le combiné du téléphone 41.
2. Composez l'indicatif 19999.
3. Composez le numero de code 821 m. m = 1 8 : Ceci est le dernier chiffre du poste concenné.

Exemple: De façon à activer les restrictions de blocage pour le poste 44, composez le numéro de code 8214.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accuse de réception.

Vous entendez le signal d'accuse de réception. Pour effectuer autres entrées, repeter le point numéro 3.

1. Raccrochez le combiné du téléphone 21.

La programmation est terminée.

Désactivation du blocage d'applé externe

Les appeals téléphoniques débutants avec le chiffre " 0 " peuvent être composés.

1. Decroche le combiné du téléphone 41
2. Composez l'indicatif 19999.
3. Composez le numero de code 820 m. m = 1 8 : Ceci est le dernier chiffre du poste concenné.

Exemple: De façon à désactiver les restrictions de blocage pour le poste 44, composez le numéro de code 8204.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

123 Vousetendezle signald'accuseredréception.

Vousetendezle signald'accuse deréception.Poureffectuerd'autresentrées,repeterlepointnuméro3.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Poste/Téléphone	41	42	43	44	45	46	47	48	tous
Blocage appel externe OUI	8211	8212	8213	8214	8215	8216	8217	8218	8210
Blocage appel externe NON	8201	8202	8203	8204	8205	8206	8207	8208	8200

Les numérios restreints sont entrés à partir du poste 41 du système téléphonique. Pour cette utilisation, un téléphone DTMF avec la fonction CLIP est conseilé. Pour permettre la vérification, le numéro de téléphone est affiché par un retour d'objet après l'entrée de celui-ci.

20 numérios de téléphones restreints, d'un maximum de 6 chiffres chacun, peuvent être placés en mémoire.

Uniquement pour la France: le préfixe 3651 est pré-programme en position mémoire 20. Ce nombre est effacable.

1. Decrochez le combiné du téléphone [41].
2. Composez l'indicatif [19999].
3. Composez le numero de code 830 nn. nn = 01...20 : Ce sont les chiffres consécutifs du numero restreint. Exemple : pour le numero restreint no.5, composez le numero de code 830 05.
4. Entrez un numero restreint, par exemple le 099.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accuse de réception.

Le numero restreint peut etre composer de chiffres 1,2,... ou des caractères * et#. Un maximum de 6 chiffres/caracteres est mémorisé. Tous les autres chiffres seront ignorés.

1. Raccroche le combiné du téléphone 41.

L'entrée du numero restreint est complétée. Le central vous rappelle. Le numero restreint est alors affché devant l'emplacement mémoire de ce dernier (index).

1. Decroche le combiné du téléphone 41.

Vous entendez le signal d'accuse de réception. Pour effectuer autres entrées, repeter le point numéro 3.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Supprimer les numérores restreints

1. Decrochez le combiné du téléphone 41
2. Composez l'indicatif 19999.
3. Composez le numéro de code 830 nn. nn = 01...20 : Ce sont les chiffres consécutifs du numéro restreint. Exemple : pour le numéro restreint no.5, composez le numéro de code 830 05.
4. Raccrochez le combiné du téléphone 41.
5. Decroche le combiné du téléphone 41
6. Raccrochez le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accuse de réception.

Le numero restreint est suprimé. Le central vous rappelle. L'emplacement mémoire (index) est affché sans le numero restreint.

Vous entendez le signal d'accuse de réception. Pour effectuer d'autres entrées, repeter le point numéro 3.

La programmation est terminée.

Entrée des nombres d'exceptions

Les nombres d'exception sont entrés à partir du poste 41 au raccordement 1 du système téléphonique. Pour cette utilisation, un téléphone DTMF avec la fonction CLIP est conseilé. Pour permettre la vérification, le numéro de téléphone est affiché par un retour d'appel après l'entrée de celui-ci.

Une liste des numéroes pré-enregistrés est disponible. Les 4 dernières entrées de cette liste ne peuvent être modifiées ou supprimées.

Réglages

Les nombres d'exception pré-enregistrés suivants sont applicables selon les différents pays

no.	Numéroes d'exception pré-enregistrrés									Commentaires
	D	A	CH	NL	B	E	F	UK	GR	P
14							30
15							0800
16					70245		08365
					245		91212
17	110	112	117	112	100	112	112	112	112	Ne peut être supprimé
18	112	122	118		101		15			Ne peut être supprimé
19		133	144		112		17			Ne peut être supprimé
20		144					18			Ne peut être supprimé

16 numeros d'exception, ayant jusqu'à 17 chiffres/caracteres chacun, peuvent'être gardés en mémoire.

1. Decroche le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accuse de réception.

3 Composez le numero de code 831 nn. nn = 01...16 : Ceci est le numero consécutif du numero d'exception Exemple : Pour le numero d'exception 8, composez le numero de code 831 08.

Le numero d'exception peut etre composé de chiffres 1,2,... ou des caractères * et #. Un maximum de 17 chiffres/characteres est méorisé. Tous les autres chiffres seront ignorés.

1. Composez le numero d'exception, par exemple 09912345.

Réglages

1. Raccrochez le combiné du téléphone 41.

L'entrée du numero d'exception est complétée. Le central vous rappelle. Le numero d'exception est alors affché devant l'emplacement mémoire de ce dernier (index).

1. Decroche le combiné du téléphone 41.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, repeter le point numéro 3.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Supprimer les nombres d'exception

1. Decroche le combiné du téléphone 41

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accusé de réception.

1. Composez le numero de code 831 nn. nn = 01...16 : Ceci est le numero consécutif du numero d'exception Example : Pour le numero d'exception [5], composez le numero de code 831 05.

Le numero d'exception est supprimé. Le téléphone vous rappelle. L'emplacement mémoire (index) est affché sans le numero d'exception.

1. Raccrochez le combiné du téléphone 41.

Vous entendez le signal d'accuse de réception. Pour effectuer autres entrées, repeter le point numéro 3.

1. Décrochez le combiné du téléphone 41.

La programmation est terminée.

1. Raccrochez le combiné du téléphone 41.

Paramètres de programmation

Transmissions des informations CLIP aux téléphones oui / non

La transmission des informations CLIP peut être activée ou désactivée individuellement pour chaque téléphone. La programmation correspondante est effectuee avec le telephone 41. Les codes de programmation sont indiqués dans le tableau mentionné ci-dessous. Dans la configuration d'usine, la transmission des informations CLIP est activée pour tous les téléphones.

Exemple:Le poste44 ne doit recevoir aucune information CLIP

1. Decrochez le combiné du poste[41].
2. Introduisez le code de programmation "19999".
3. Entrez le code "364".
4. Raccrochez le combiné.

Maintenant, les informations CLIP ne sont pas transférées vers le téléphone 44 en cas d'un appel entrant.

Téléphone	41	42	43	44	45	46	47	48	Tous
Transmission des infor-mations CLIP où	351	352	353	354	355	356	357	358	350
Transmission des infor-mations CLIP non	361	362	363	364	365	366	367	368	360

Réglages

Au cours d'une conversation téléphonique, pour indiquer qu'un appel entrant est en attente sur la ligne 1 ou 2, vous entendrez un signal de double appel dans votre combiné (si cette fonction est activée).

Attention : Lorsqu'un interphone de porte est installé et que la bouton d'appel de la porte est actionnée, vous entendrez un signal double appel (si cette fonction est activée).

Activation - Signal de double appel

1. Decroche le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez I'indicatif 19999.

123 Vousetendez le signal d'accusé de réception.

1. Composez [86].

123 A titre de confirmation, vous entendrez le signal d'accuse de reception.

Lorsqu'un appel entrant est en attente sur la ligne 1 ou 2, et qu'au moins un poste estprogramme avec la signalisation de la ligne reseau, vous entendez un signal de double appel.

1. Raccrochez le combiné.

La programmation est terminée.

Désactivation - Signal de double appel

1. Decroche le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999

Vous entendez le signal d'accuse de réception.

1. Composez 87.

À titre de confirmation, vous entendrez le signal d'accusé de réception.

Aucun signal de double appel n'est entendu lors d'un appel entrant ou quand le bouton d'appele de la porte est actionné.

1. Raccrochez le combiné.

La programmation est terminée.

Réglages

Le central téléphonique peut, en liaison avec le module pour interphone de porte, signaler l'actionnement du bouton d'emploi de la porte.

Cette signalisation peut etre individuellement activée ou désactivée pour chaque téléphone.

Quand l'actionnement du bouton d'applé de la porte survient pendant une conversation interne, un signal de double appel sera entendu. (Ceci si le signal de double appel n'est pas désactivé).

Désactiver ou activer la signalisation de la porte

1. Decroche le combiné du téléphone 41.
2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaïée de la signalisation de la porte selon le tableau suivant. Par ex. 503 afin de désactiver la signalisation de la porte pour le téléphone 43. Plusieurs indicatefs de selection peuvent etre composés successivement.

4. Raccrochez le combiné.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez un signal d'accuse de réception

Comme confirmation, vous entendez un signal d'accusé de réception.

Le téléphone 3 n'a plus de signalisation de la porte et ne donne pas lors de l'actionnement du bouton d'emploi de la porte.

La programmation est terminée.

Téléphone	41	42	43	44	45	46	47	48	Tous
Activation de la signalisa-tion de la porte	591	592	593	594	595	596	597	598	590
Dé-sacactivation de la signalisation de la porte	501	502	503	504	505	506	507	508	500

L'ouverture de la porte peut être commandée par chaque téléphone de l'installation téléphonique lorsque le module pour interphone de porté est enfichéé sur la platine. Cette autorisation peut être activée ou désactivée individuellement pour chaque téléphone.

Désactiver ou activer l'autorisation d'ouverture de la porte

1. Decroche le combiné du téléphone 41.
2. Composez l'indicatif de programmation [1999].
3. Composez l'indicatif pour la sélection souhaitation de l'ouverture de la porte selon le tableau suivant. Par ex. 403 afin de désactiver l'ouverture de la porte pour le téléphone 43. Plusieurs indicateifs de sélection peuvent être composés successivement.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accuse de réception

Comme confirmation, vous entendez un signal d'accusé de réception Le téléphone 43 n'a plus d'autorisation pour l'ouverture de la porte. Lors de la sélection du chiffre pour l'ouverture de la porte, l'ouverture n'est pas actionné. Vous entendez le signal occupé.

1. Raccrochez le combiné.

La programmation est terminée.

Téléphone	41	42	43	44	45	46	47	48	Tous
Activation de l'ouverture de la porte	491	492	493	494	495	496	497	498	490
Désactivation de l'ouverture de la porte	401	402	403	404	405	406	407	408	400

Réglages

La durée de réponse de l'ouverture de la porte peut être régée entre 1 et 9 s. Dans le réglage de base du central téléphonique ce temps est régé sur 3 s

Régler la durée de réponse

1. Décrochez le combiné du téléphone 41.	↑	Vous entendez la tonalité de composition interne du central téléphonique.
2. Composez l'indicatif de programmation 19999.	↓234567891017	Vous entendez un signal d'accusé de réception
3. Composez l'indicatif pour la selection souhaïée pour la durée de réponse de l'ouverture de la porte selon le tableau suivant. Par ex. 65 pour une durée de 5 s.	↓234567891017	Comme confirmation, vous entendez un signal d'accusé de réception
4. Raccrochez le combiné.	↓	La programmation est terminée. Avec la sélection de l'indicatif 6, l'ouverture de la portes est actionnée pour les temps réglié.

La durée de réponse	1 sec.	2 sec.	3 sec.	4 sec.	5 sec.	6 sec.	7 sec.	8 sec.	9 sec.
Indicatif	61	62	63	64	65	66	67	68	69

Réglages

En cas de panne de courant les réglages une fois effectués sont maintainus. Avec la commutation jour - nuit il vous est possible de memoriser deux caractéristiques différentes qui peuvent être activées selon les besoin : par ex. un réglage pour le jour l'autre pour la nuit.

Dans le réglage de base les caractéristiques " commutation jour " sont utilisées.

Commuter entre caractéristiques jour - nuit

1. Decroche le combiné du téléphone 41
2. Composez l'indicatif de programmation 19999.
3. Composez I'indicatif [89] (commutation nuit).

Vous entendez la tonalité de composition interne du central téléphonique.

123 Vousetendez le signal d'accusé de réception

En ayant effectué la commutation, de nouveaux réglages pour les caractéristiques indiquées ci-dessous peuvent être introduites dorénavant.

1. Composez l'indicatif de programmation 88 (commutation jour).
2. Raccrochez le combiné.

Après cette commutation vous returnez aux caractéristiques de jour.

La programmation est terminée.

Les caractéristiques suivantes sont influencées par le réglage :

• l'autorisation d'ouverture de porte
• l'autorisation de la signalisation de la porte
• l'activation de l'interphone de porte
• sonnerie de la ligne réseau I + II
• accès à la ligne réseau I + II
  -blocage des appels interurbains (0...)
  -blocage des appels internationaux (00...)

Réglages

Lors de la mise en attente la ligne réseau 1 ou 2, l'interlocuteur entend de la musique. Vous pouvez activer ou désactiver cette musique

Désactiver l'attente musicale

1. Decroche le combiné du téléphone 41.
2. Composez l'indicatif de programmation 19999.
3. Composez le numero de code pour la musique désiré selon le tableau ci-dessous.
4. Raccrochez le combiné.

Vousetendez la tonalité de composition interne du central téléphonique.

Vous entendez le signal d'accusé de réception

Vousetendez le signal d'accusé de réception pour confirmation

La programmation est terminée.

Ligne réseau	1	2
Annuler la musique d'attente	841	842
Activer la musique d'attente	851	852

Réglages

Les caractéristiques d'exploitation du central téléphonique peuvent être remises au réglage de base en composant un indicat au téléphone interne 41.

Remise au réglage de base

1. Decrochez le combiné du téléphone 41.

Vousetendez la tonalité de composition interne du central téléphonique.

1. Composez l'indicatif de remise a etat initial [10000].

123
4565
7899
1077
Après avoir composé l'indicatif, vous
entendez un signal d'accusé de réception

1. Raccrochez le combiné.

Le central téléphonique a le réglage de base. (Caracteristiques d'exploitation voir mise en service/ réglage de base).

"Transmission des appeals " et " Suppression des appeals " sont également remis à état initial.

Fonction lors de coupure de courant.

Lors d'une panne de courant ou lorsque le bloc d'alimentation est débranché, le téléphone 41 est directement relié à la ligne réseau No.1 et le téléphone 42 est directement relié à la ligne réseau No.2.

Les réglages et les caractéristiques d'exploitation restent mémorés et sont à nouveau à disposition lors du retour du courant ou de l'enfichage du bloc d'alimentation.

Réglages

Messages SMS

Remarque concernant le service "SMS sur réseau fixe"

Le service SMS vous donne la possibilité de receivevoir et d'envoyer de courts messages SMS vers d'autres appareils. Les messages SMS ne sont pas envoyés directement, mais transient par le centre de message SMS de votre opérateur, qui les fait suivre ensuite sur l'appareil du destinataire. Un message peut contenir au maximum 160 caractères. Vous pouvez sauvegarder 8 messages dans la boîte de réception. Il est essentiel que la transmission du numéro (CLIP) soit opérationnelle et que vous vous soyez enregistré auprès du centre de message SMS de votre opérateur.

Configuration du raccordement téléphonique

Vérifiez que les deux options "transmission du numéro" et "identification du numéro appelant" (CLIP, entrant et sortant) seront disponibles. Il est indispensable que le numéro du destinataire du message-SMS soit envoyé avec votre numéro reconnu par le centre de message-SMS de votre opérateur. Vous pouvez receivevoir des SMS sur les deux lignes du tiptel 2/8 à condition que ces deux raccordements seront tous reconnus par le centre de messagerie de votre opérateur (vois chapitre suivant).

Réglages

Inscription auprès du centre de message de l'opérateur*

Pour utiliser le service SMS de votre central téléphonique sur ligne fixe, vous doivent enregistrer leur nombre d'elles lorsqu'une tension est detectée. Pour plus de renseignements, veuilles contacter l'agence commerciale de leur opérateur de télécommunication.

SMS sur ligne fixe de France Télecom

Si vous numero d'appel n'est pas encore enregistré dans le centre de message SMS de France Télécom, vous ne pourrez émettre de message écrit. La réception d'un message se fera par un serveur vocal.

A partir du moment où votre raccordement téléphonique est reconnu par le centre de message SMS de France Télécom, vous pouvez receivevoir et envoyer des SMS de et vers n'importe quel apparéil interne du central tiptel. Si vous envoyez un message SMS vers un numéro fixe ne disposant pas de la fonction, celui-ci sera retransmis par un serveur vocal et non de façon écrite.

*Cette inscription peut vous être facturée par votre opérateur de télécommunication.

Fonctionnement du service SMS

Emission de SMS

Tous les raccordements internes autorisent l'émission de message SMS sans programmation préalable du central. Il est toute fois conseilé de programmer le raccordement en accès automatique au réseau. Attention, si vous désirez émettre des messages SMS à partir des deux lignes réseau externe du tiptel 2/8 cnip, ces deux lignes doivent être enregistrées dans le centre de messagerie de votre opérateur.

Réception de SMS

Pour pouvoir receivevoir un message SMS sur l'un des raccordements internes du central, il est nécessaire d'activer cette fonction par programmation. Vous doivent préciser pour chaque ligne externe, versquel raccordement interne le central doit diriger les appel SMS. Les codes de programmation se trouvent dans les pages suivantes.

Si le message reçu est de type vocal, il seraTraits de la même maniere qu'un appel téléphonique ordinaire. Voir le mode d'emploi en page 35 pour la programmation correspondante.

Activation / Déactivation fonction réception SMS

Exemple : programmation du poste 41 pour un apparéil SMS sur la ligne externe 1

1. Decroche le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accuse de réception.

1. omposez le numero de code 39 n. n = 1 8: Ceci est le dernier chiffre du raccordement SMS. Example:Composez le numero de code 391 pour le poste 41.

Le raccordement a l'appareil SMS estprogramme. Vous entendez le signal d'accusede réception.

Assurez-vous que seule la ligne externe 1 sera selectionnée selon le poste choisi (dans ce cas-ci le 41) et que ce poste ait accès à la ligne reseau uniquement par la ligne externe 1. Pour ce faire, il est possible d'utiliser, par exemple, l'accès à la ligne reseau souhaitée avec le "94" au lieu du "0". Généralement, il est suggéré de préparer une programmation claire et sans équivoque.

1. Pour activer la signalisation de la ligne réseau pour la ligne externe 1, composez le numéro de code 311.

Vous entendez le signal d'accuse de réception.

1. Pour désactiver la signalisation de la ligne réseau pour la ligne externe 2, composez le numéro de code 341.

Vous entendez le signal d'accuse de réception.

1. Pour activer l'accès de la ligne réseau pour la ligne externe 1, composez le numéro de code [211].

Vous entendez le signal d'accuse de réception.

1. Pour désactiver l'accès de la ligne réseau pour la ligne externe 2, composez le numéro de code [241].

Vous entendez le signal d'accuse de réception.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Supprimer le raccordement SMS pour la ligne externe 1

1. Decroche le combiné du téléphone 41

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accuse de réception.

1. Composez le numero de code 390.

Le raccordement pour l'appareil SMS est supprimé. Vous entendez le signal d'accuse de réception.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Attention: Si nécessaire, la signalisation et l'accès de la ligne réseau devront être programmées de nouveau.

Programmation du raccordement SMS pour la ligne externe 2

Exemple : programmation du poste 42 pour un apparéil SMS sur la ligne externe 2

1. Decrochez le combiné du téléphone 41.

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accuse de réception.

1. Composez le numero de code 30 n. n = 1 8: Ceci est le dernier chiffre du raccordement SMS Example:Composez le numero de code 302 pour le poste 42.

Le raccordement de l'appareil SMS estprogrammé.

Vous entendez le signal d'accuse de réception.

Assurez-vous que seule la ligne externe 2 sera selectionnée selon le poste choisi (dans ce cas-ci le 42) et qu'unquivement la ligne externe 2 offre une ligne reseau pour ce poste. Finalement, il est possible, par exemple, d'utiliser l'acces à la ligne reseau souhaitee avec le " 95 " au lieu du " 0 " . Généralement, il est suggéré de préparer une programmation claire et sans équivoque.

Réglages

1. Pour activer la signalisation de la ligne réseau pour la ligne externe 2, composez le numéro de code 332.

Vous entendez le signal d'accuse de réception.

1. Pour désactiver la signalisation de la ligne réseau pour la ligne externe 1, composez le numéro de code 322.

Vous entendez le signal d'accuse de réception.

1. Pour activer l'accès de la ligne réseau pour la ligne externe 2, composez le numéro de code [232].

Vous entendez le signal d'accuse de réception.

1. Pour désactiver l'accès de la ligne réseau pour la ligne externe 1, composez le numéro de code 222.

Vous entendez le signal d'accuse de réception.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Supprimer le raccordement SMS pour la ligne externe 2

1. Decroche le combiné du téléphone 41

Vousetendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accuse de réception.

1. Composez le numero de code 300

123 Le raccordement pour l'appareil SMS est supprimé. Vous entendez le signal d'accusé de réception.

1. Raccrochez le combiné du téléphone 41.

La programmation est terminée.

Attention: Si nécessaire, la signalisation et l'accès de la ligne réseau devont être programmées de nouveau.

Tableau des numéros de code pour le raccordement SMS

Poste/Téléphone	41	42	43	44	45	46	47	48	OFF
Appareil SMS pour ligne externe 1	391	392	393	394	395	396	397	398	390
Appareil SMS pour ligne externe 2	301	302	303	304	305	306	307	308	300

Vue d'ensemble des fonctions et des indicatefs

0 Prendre la ligne reseau 14

41 Telephone 1 .11

42 Telephone 2 11

43 Telephone 3 11

44 Telephone 4 11

45 Telephone 5 11

46 Telephone 6 11

47 Telephone 7 11

48 Telephone 8 11

5 Interphone de porte(tel. 8) 10

6 Ouverture de la porte 43-44

70 Interception des appels 16

71...76 Recherche de personnes 1 6 . . .21

77 Appel prioritaire 22

78 Activer "Ne pas deranger" 23

80 Désactiver "Ne pas déranger" 23

80 Remise a etat initial de la déviation des appels 25

821...828 Deviation des appels vers les téléphones (1..8) 25

86 Surveillance locale 24

90 Reserver la ligne reseau 18

91 Rappel automatique 13

92 Activation du faxswitch 31

93 Désactivation du faxswitch 31

94 S选取directedela ligneNo.1 14

95 Sélection directe de la ligne No.2 14

Codes lors de communications externes existantes

1	Rétrodemande / Attente (téléphones à impulsions)	17
FLASH	Rétrodemande / Attente (téléphones DTMF)	17
0	Changement entre les lignes réseau (pour composition à impulsion) (2/8 uniquement)	19
FLASH+0	Changement entre les lignes réseau (pour composition à tonalité) (2/8 uniquement)	19
8	Composition continue (pour composition à impulsion)	15
#	Fonction Flash pour la ligne réseau (pour composition à impulsion)	15

Codes de programmation

*	Signal de début pour transfert de ...données	.28
I10	Désavirer l'appel diffééré	.26
I19	Activer l'appel diffééré	.26
I21 X	Activer l'accès à la ligneréseau No.1	.35

122 X Désactiver l'accès à la ligne réseau No. 35

I23 X Activer l'accès a la ligne réseau No.2 35

I24 X Désactiver l'accès à la ligne réseau No.2) 35

131 X Activer I'appel de la ligne réseau No.1 36

132 X Désectiver l'appeil de la ligne réseau No.1 36

I33 X Activer l'appeal de la ligne réseau No.2 36

134 X Désectiver l'appeil de la ligne réseau No.2 36

K37 X Activer l'accès automatique à la ligne réseau 35

K38 X Désactiver l'accès automatique à la ligne réseau 35

140 X Désactiver l'autorisation d'ouverture de la porte 41

149 X Activer I'autorisation d'ouverture de la porte 41

150 X Désactiver l'appoint de la porte 40

159 X Activer l'appele de la porte 40

16 D D = Durée de réponse de l'ouverture 42

I70 X Désactiver branchement direct de l'interphone de porte 27

179 X Activer branchement direct de I'interphone de porte 27

I811 X Désactiver blocage de la sélection 37

I821 X Bloquer les appels interurbains (0..) 37

I831 X Bloquer les appels internationaux (00...) 37

186 Activer le double appel 39

187 Désactiver le double appel 39

188 Commutation de jour 43

189 Commutation de nuit 43

I841 Activer I'attente musicale No.1 44

1842 Activer l'attente musicale No.2 44

I851 Désactiver l'attente musicale No.1 44

1852 Désactiver l'attente musicale No.2 44

176 Contrcler l'attente musicale .28

10000 Remise au réglage de base 45

I = Indicatif de
programmation = 19999
X = número de téléphone (1...8)

D = durée de réponse de l'ouverture de la porte (1...9s)

Vue d'ensemble des tonalités d'écoute et d'appei

Conseils en cas de problèmes

Description du problème	Causes possibles	Conseil
-Après avoir décroché le combiné vous n'entendez pas de tonalité de composition	-Coupure de courant	-Contrôlez si la prise de courant 230V est sous tension (par ex. en branchant une lampe)
	-Bloc d'alimentation pas branché	-Branchez le bloc d'alimentation
	-Raccordement téléphonique défectueux	-Contrôlez le raccordement téléphonique, contrôle le central
	-Téléphone défectueux	-Contrôlez le téléphone à un autre raccordement
	-Réglage perturbé du central téléphonique	-Débranche et branchez le bloc d'alimentation
		-Introduisez les réglages de base du central téléphonique
-Le poste interne ne sonnepas lors d'un appel interne	- "Ne pas déranger " activé (reconnaisable à la tonalité de composition spéciale activée	-Désactivez " Ne pas déran-ger ", voir mode d'emploi
	-Déviation d'appels activée (reconnaisable à la tonalité de composition spéciale)	-Désactivez la dévision des appeals, voir mode d'emploi
	-Bloc d'alimentation pas branché	-Branchez le bloc d'alimentation
	-Raccordement téléphonique défectueux	-Contrôlez le raccordement téléphonique, contrôle l'in-stallation
	-Téléphone défectueux	-Contrôlez le téléphone à un autre raccordement
	-Réglage perturbé du central téléphonique	-Débranche et branchez le bloc d'alimentation

Conseils en cas de problèmes

Description du problème	Causes possibles	Conseil
- Le poste ne sonne pas lors d'un appel externe	- Mêmes causes que pour l'appoint interne	- Conseilsidentiques au problème d'appoint interne
	- Ligne réseau pas raccordée	- Branchez la fiche de la ligne réseau dans la prise téléphonique
		- Branchez un téléphone directement à la prise téléphonique et contrôlez la ligne réseau
	- Ligne réseau perturbée ?	- Débranchelez bloc d'alienation et décrochez le combiné du téléphone 1. Si vous entendez la tonalityde composition de la ligne réseau, le raccordement et la ligne réseau sont en ordre.
	- Autorisation de sortie désactivée	- Introduire l'autorisation de sortie, voir mode d'emploi

Tableau des réglages

Les caractéristiques d'exploitation du central qui ont été introduites par vous-même peuvent être cochées dans le tableau ci-dessous.

	Téléphone	1		2		3		4		5		6		7		8
	No. Caractéristique d'exploitation	41		42		43		44		45		46		47		48
	Accès a la ligne réseau I/II
Jour	Signalisation de la ligne réseau I/II
	Appel international bloqué
	Appel interurbain bloqué
	Autorisation d'ouverture de la porte
	Signalisation de la porte
	Branchement direct de l'interphone de porte
Nuit	Accès a la ligne de réseau I/II
	Signalisation de la ligne réseau I/II
	Appel international bloqué
	Appel interurbain bloqué
	Autorisation d'ouverture de la porte
	Signalisation de la porte
	Signalisation de la porte
	Attenteusicale 1
	Attenteusicale 2
	Durée de réponse de l'ouverture de porte
	Déviation des appeals
	Signal de double appel

Données techniques

Raccordement réseau

Rigidité dielectrique : 120V-/ 10s

Impedance d'appeal (23-54 Hz) : > 12KO

Tension à a/b : 24 à 60 V--

Commutation d'abonné

Tension d'alimentation : 24 V-

Courant d'alimentation : 25mA + 10%

Tension d'appele : 52V ± 10%, 50Hz

Fréquences des tonalités de signalisation : 440 HZ

Rayon d'action pour une ligne de 0,4mm :200m

Raccordement au réseau électrique

Tension de réseau : 230V (+6%, -14%), 50Hz

Consommation : 13VA

Dimensions

I x h x p (en cm) longueur, hauteur, profondeur : 180 x 220 x 40

Poids : 1,2kg (avec bloc d'alimentation)

Longueur de la ligne du secteur : 1,6m

Longueur du cordon de raccordement T + T : 3m

Température

Gamage de température de service : 0^ ... 40^

Gamme de température de stockage : -20°C ... +70°C

Informations importantes

Pour le fonctionnement du central téléphonique il ne faut utiliser que le bloc d'alimentation original tiptel PS no d'art. 4569204.

Lors de perturbations du fonctionnement enlever le bloc d'alimentation et la fiche de la ligne réseau de la prise. Vous pouvez brancher un téléphone directement à la prise de la ligne réseau et téléphoner avec celui-ci.

Le central téléphonique ne doit pas etten installé et fonctionner dans les environnementssuivants:

-dans des locaux humides ou mouillés
- a des endroits directement exposés aux rayons du soleil
- à des températures au-dessus de 40^
- à des températures au-dessous de 0^
- lors de forts tremblements et de vibrations
-dans un environnement poussiereux
-dans des locaux a danger d'explosion

En cas de panne de courant, le central téléphonique n'est pas capable de fonctionner. Le téléphone 1 est dans ce cas directement relié à la ligne réseau no.1 et le téléphone 2 est directement relié à la ligne réseau no.2.

Posez soigneusement les lignes de raccordement afin de ne pas causer des embuches où l'on pourrait trébucher.

Les lignes de raccordement ne doivent pas etre coudees, tirées ou éprouvées mecaniquement de maniere très excessive.

Indications de maintenance

Le central téléphonique n'a pas besoin d'entretien.

Nettoyez les surfaces du boitier avec un chiffon doux humide.

N'utilisez pas de produits chimiques pour le nettoyage.

Garantie

Le distributeur ou installer auquel duquel vous avez fait l'acquisition de ce produit est votre interlocuteur privilégie pour tout ce qui affecte la garantie.

Cet apparéil de télécommunication dispose d'une garantie pieces et main d'oeuvre d'une durée de 24 mois à compter de la date de facturation.

En cas de vice de fabrication ou piece manquante sur le produit, l'acheteur peut exiger uniquement le remplacement de la piece defectueuse ou le remplacement du produit. Les apparils ou pieces échangés deviennent la propriété du revendeur ou installerer spécialisé. Si le remplacement de la piece ou du produit n'est pas possible, l'acheteur pourra dans ce cas uniquement exiger une réduction du prix d'achat ou résilier son contrat.

L'acheteur est tenu de notification directement et sans délambdau distributeur spécialisé ou l'installateur de tout vice constaté. Le droit à la garantie doit être confirmé par une preuve d'achat conforme (bon d'achat, facture, quittance).

Le droit aux prestations de garantie expire en cas d'intervention sur l'appareil effectuee par I'acheteur ou par une pierce personne non autorisee. La garantie ne couvre pas les dommages dus a une utilisation, manipulation ou un stockage inappropries, ni les dommages occasionnés suite a des cas de force majeure ou autres influences exterieures.

La garantie n'inclue pas les consommables (ex : batteries), ni les définuts mineurs qui affectent seulement d'un façon minime la valeur ou le fonctionnement du produit.

Les dégats occasionnés pendant le transport du produit ne sont pas couverts par la garantie. Les réclamations relatives aux dégats survenus pendant le transport doivent être adressées à l'entreprise de transport.

Remarques relatives à la procédure:

Les réparations eventuelles ne doivent être effectuées que par le service technique de Tiptel. Une réparation sous garantie n'entraine eneldom cas la prolongation de la garantie des pieces échéanges ou du produit lui-même. Cette garantie n'est pas transmissible et ne peut pas'être assimmée par un nouveau propriétaire. Toute intervention effectuee par un personnel non qualifié rendra caduque la garantie. De même, cette garantie s'éteindra systématiquement si l'identification du produit est rendue impossible par la déterioration ou la disparition du numero de série. Le produit est pourvu d'un sceau de garantie. Veillez à ne pas le déteriorer afin de pouvoir bénéficier de la garantie.

Par ailleurs sont également applicables les conditions generales de vente de la société Tiptel, qui sont un composant contractuel pour un distributeur. En cas de réclamation, le produit défectueux doit être renvoyé à l'une des adresses suivantes avec une description du défaut et la preuve d'achat.

En France

Tiptel sarl

Service

23, ave René Duguay Trouin

78960 Voisins le Bretonneux

En Belgique

TIPTEL NV/SA

Service

Leuvensesteenweg 510 bus 4

1930 Zaventem

En Suisse

Tiptel SA

Service

Bahnstrasse 46

8105 Regensdorf

En cas de réparation sous garantie, les frais de transport pour le return du produit chez le client seront pris en charge par Tiptel.

Garantie

Service technique

Vouaves fait l'acquisition d'un produit high-tech, qui a eté concu et fabriqué par la Sté TIPTEL AG à Ratingen, pres de Düsseldorf. Nos procédés de fabrication innovants vous assurent d'une qualité maximale constante, confirmée par notre certification DIN EN ISO 9001.

Si vous deviez rencontres des problèmes ou si vous avez des questions concernant l'utilisation de ce produit, nous vous prions de vous adresser à votre revendeur spécialisé ou installerateur, qui reste votre interlocuteur privilégiié durant la durée de la garantie. La société TIPTEL assure un support technique à votre installerateur pour qu'il soit en mesure de vous donner – de manière qualifiée – tous les conseils et renseignements souhaités :

En France

www.tiptel.fr

[e-mail]

09.00 à 17.30 h (Lu-Je),

(Ve jusqu'17.00 h)

Telephone 01 / 39 44 63 30

Télécopie 01/30570029

En Belgique

www.tiptel.be

[e-mail]

De 08.30 à 17.00 h (Lu-Ve)

Telephone 0903 / 99 333 *

Télécopie 02 / 714 93 44

• 0,12 ∈ la minute

En Suisse

www.tiptel-online.ch

service@ tiptel-online.ch

De 08.00 à 17.00 h (Lu-Ve)

Telephone [phone]

Télécopie 01/8840184

Pour toutes questions concernant votre raccordement téléphonique, veuillez contacter vous opérateur.

Respect de l'environnement

Si vous respectez les consignes d'utilisation, vous ne risquiez aucun contact avec des substances nocives. Les plastiques utilisés dans cet apparéil sont constitués de granulés en partie recyclées. Les emballages ne contiennent aucune matière plastique. Carton et papier fabriqués à partir de matériaux partiellement recyclés sont les seules matières utilisées.

Déclaration de conformité

Par la presente, la Sté TIPTEL AG déclare que l'appareil satisfait à toutes les exigences de la directive européen 1999/5/EG.

Voutrouvezedautresdetailedsurla déclarationdeconformitéa l'adresse internet suivante:

http://www.tiptel.org

Symbole CE

Cet apparéil satisfait aux exigences de la directive UE : Directive relative aux installations de radiocommunication et aux postes terminaux de télécommunication et la reconnaissance mutuelle de sa conformité. La conformité à la directive susmentionnée est confirmée par le symbole CE sur l' apparéil.

Listedesnumbersrestreints

No.	Préfixe	Numérores restreints (max. 6 chiffres/caractères)	Commentaires
01	830 01
02	830 02
03	830 03
04	830 04
05	830 05
06	830 06
07	830 07
08	830 08
09	830 09
10	830 10
11	830 11
12	830 12
13	830 13
14	830 14
15	830 15
16	830 16
17	830 17
18	830 18
19	830 19
20	830 20

Listedesnumbersd'exception

No.	Préfixe	Numéroes d'exception(maximum 17 chiffres ou caractères)	Commentaires
01	831 01
02	831 02
03	831 03
04	831 04
05	831 05
06	831 06
07	831 07
08	831 08
09	831 09
10	831 10
11	831 11
12	831 12
13	831 13	Configuré d'usine
14	831 14	Configuré d'usine
15	831 15	Configuré d'usine
16	831 16	Configuré d'usine
17		fixe
18		fixe
19		fixe
20		fixe

Index

Accès à la ligne réseau 35

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne 33

Affectation des bornes 5

Conseil en cas de probleme .61-62

Appel différé 26

Appel prioritaire 22

Appels entrants 16

Attente musicale 51

Branchement direct de l'interphone de la porte 27

Communications
teléphoniques internes 11

Commutation nuit 49

Conérence interne 12

Débordement 26

Déviation des appels 25

Données DTMF 28

Données techniques 64

Faxswitch - configuration (tiptel 1/8 fax cnip) 31

Faxswitch - raccordement (tiptel 1/8 fax cnip)

Flash 30,32

Fonction telécopieur, généralités 29

Garde multiple entre deux lignes reseau 19

Garantie 68-69

Informations importantes 65

Installation 7

Interphone de porte 10

L'usage de votre faxswitch 34

Mettre en attente la ligne réseau, rétrodemande 17

Mise en service 8

Montage mural 6

Ne pas déranger 23

Paramètres de programmation 45, 53-54

Raccordement de 8 téléphone 3

Raccordement de 7 téléphones et 1 interphone de porte .4

Rappel automatique 13

Recherche de personnes 21

Réglages 35-44, 46-52, 55-58

Réglage de base 8

Réserver la ligne réseau 18

Signalisation de la ligne réseau 36

Sommaire 2

Surveillance locale 24

Tableau des réglages 63

Telephones 9

Transfert des appels interne 20

Vue d'ensemble des fonctions .59

Vue d'ensemble des tonalités 60

TIPTEL AG

Halskestrasse 1

D-40880 Ratingen

Hotline:

Telefon: [phone]*

Vanity Tel: 01805 - tiptel*

Fax: [phone]*

E-mail: [e-mail]
