28 CLIP - Téléphone TIPTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Central téléphonique (PABX) pour jusqu'à 8 postes
Marque	Tiptel
Modèle	28 CLIP
Dimensions (L x H x P)	180 x 220 x 40 mm
Poids	1,2 kg (avec bloc d'alimentation)
Alimentation	230 V (+6% / -14%), 50 Hz, 13 VA
Température de fonctionnement	0 °C à 40 °C
Nombre de postes internes	8 (dont 1 fixe pour téléphone 1)
Fonctions principales	Appels internes, appels externes (2 lignes), conférence, transfert d'appel, mise en attente, déviation, blocage d'appels, interphone de porte, ouverture de porte, messagerie SMS (selon pays), reconnaissance CLIP/CNIP, faxswitch (modèle fax), recherche de personnes, appel prioritaire, ne pas déranger, surveillance locale, rappel automatique
Rayon d'action interne	Jusqu'à 800 m (fil 0,8 mm)
Commutateur jour/nuit	Oui (deux profils de réglages)
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon doux humide; ne pas utiliser de produits chimiques
Sécurité	Utiliser uniquement le bloc d'alimentation original Tiptel (réf. 4569204); ne pas installer en milieu humide, poussiéreux ou à risque d'explosion
Pièces détachées et réparabilité	Réparations uniquement par le service technique Tiptel; garantie 24 mois pièces et main d'œuvre
Informations générales	Homologué pour connexion au réseau téléphonique public; compatible avec téléphones à impulsions et DTMF; supporte les standards CLIP européens (DTMF et FSK)

FOIRE AUX QUESTIONS - 28 CLIP TIPTEL

Comment raccorder les téléphones au central 28 CLIP ?

Branchez chaque téléphone sur les bornes 21 à 28 à l’arrière du central. Le téléphone 1 (borne 21) doit toujours être branché car il reste actif même en cas de panne de courant. Utilisez les cordons RTT fournis pour la connexion aux lignes réseau.

Comment passer un appel externe depuis un poste interne ?

Décrochez le combiné, composez le préfixe 0 (ou 94 pour la ligne 1, 95 pour la ligne 2), puis le numéro externe. Attendez la tonalité avant de composer.

Comment activer l’interphone de porte ?

L’interphone de porte se raccorde à la place du 8ème téléphone (borne 28). Pour parler à la porte, composez le 5 depuis n’importe quel téléphone. Pour ouvrir la porte, composez le 6 (si autorisé).

Comment transférer un appel externe vers un autre poste ?

Pendant une communication externe, appuyez sur la touche FLASH (DTMF) ou composez 1 (impulsions) pour mettre en attente. Composez le numéro interne du poste cible (ex: 23). Raccrochez pour transférer, ou attendez que le poste cible décroche puis raccrochez.

Comment programmer la fonction ‘Ne pas déranger’ sur un poste ?

Depuis le poste concerné, décrochez, composez 78. Vous entendez une tonalité rapide. Raccrochez. Pour désactiver, composez 80 depuis ce même poste.

Que faire si le téléphone 1 ne sonne pas lors d’un appel externe ?

Vérifiez d’abord que la sonnerie de la ligne réseau est activée : depuis le poste 1, entrez en programmation (19999) puis composez 311 pour activer la sonnerie ligne 1. Assurez-vous aussi que le mode ‘Ne pas déranger’ n’est pas actif (composez 80).

Comment bloquer les appels internationaux sur un poste ?

Depuis le poste 1, entrez en programmation (19999). Pour bloquer les appels vers l’international (00...), composez 821 suivi du dernier chiffre du poste (ex: pour poste 4, composez 8214). Pour annuler, composez 820 suivi du chiffre.

Comment utiliser la fonction de rappel automatique ?

Si un poste interne est occupé, composez 91 après avoir entendu le signal occupé. Raccrochez. Dès que le poste cible est libre, votre téléphone sonnera. Décrochez pour établir la communication.

Comment envoyer un SMS depuis ce central ?

Assurez-vous que le service SMS est activé chez votre opérateur et que le poste est programmé pour la réception SMS (composez 19999 puis 39n pour ligne 1, 30n pour ligne 2, n=numéro de poste). Pour envoyer un SMS, décrochez, composez 0 puis le numéro du destinataire, et suivez les instructions vocales ou utilisez un téléphone compatible.

Que faire en cas de panne de courant ?

En cas de coupure, les téléphones 1 et 2 sont directement reliés aux lignes réseau (1 et 2 respectivement). Les réglages sont conservés. Lorsque le courant revient, le central reprend son fonctionnement normal.

MODE D'EMPLOI 28 CLIP TIPTEL

Raccordement de 8 téléphones .....3

Raccordement de 7 téléphones et 1 interphone de porte .....4

Affectation des bornes .....5

Montage mural 6

Raccordement

Rayon d'action des raccordements internes....7

Numéros de téléphone des postes secondaires ....7

Mise en service

Réglages de base ....8

Téléphone

Raccordement d'autres appareils de télécommunication .....9

Raccordement d'appareils à fonction CLIP 9

Interphone de porte

Caractéristiques d'exploitation .....10

Communications téléphoniques internes

Sélection interne, arrivée d'appels, intercepter une communication .....11

Conférence interne .....12

Rappel automatique ....13

Sélection, sélection de la ligne réseau de votre choix ....14

Prise en charge des appels, signal d'appel, rétrodemande .....15

Appels entrants .....16

Mettre en attente la ligne réseau

Sélection par impulsions, sélection par fréquences .....17

Réserver la ligne réseau .....18

Garde multiple entre deux lignes réseau

Transmission des appels .....19

Recherche de personne .....20

Pager call

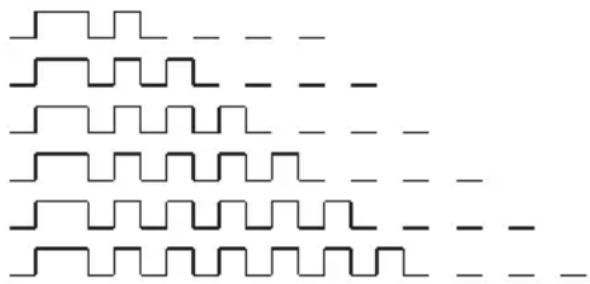

Tableau des signaux de recherche de personnes .....21

Appel prioritaire .....22

" Ne pas déranger " .....23

Surveillance locale .....24

Déviation des appels .....25

Appel différé/Débordement .....26

Branchement direct, réponse automatique a la porte .....27

Données DTMF, attente musicale .....28

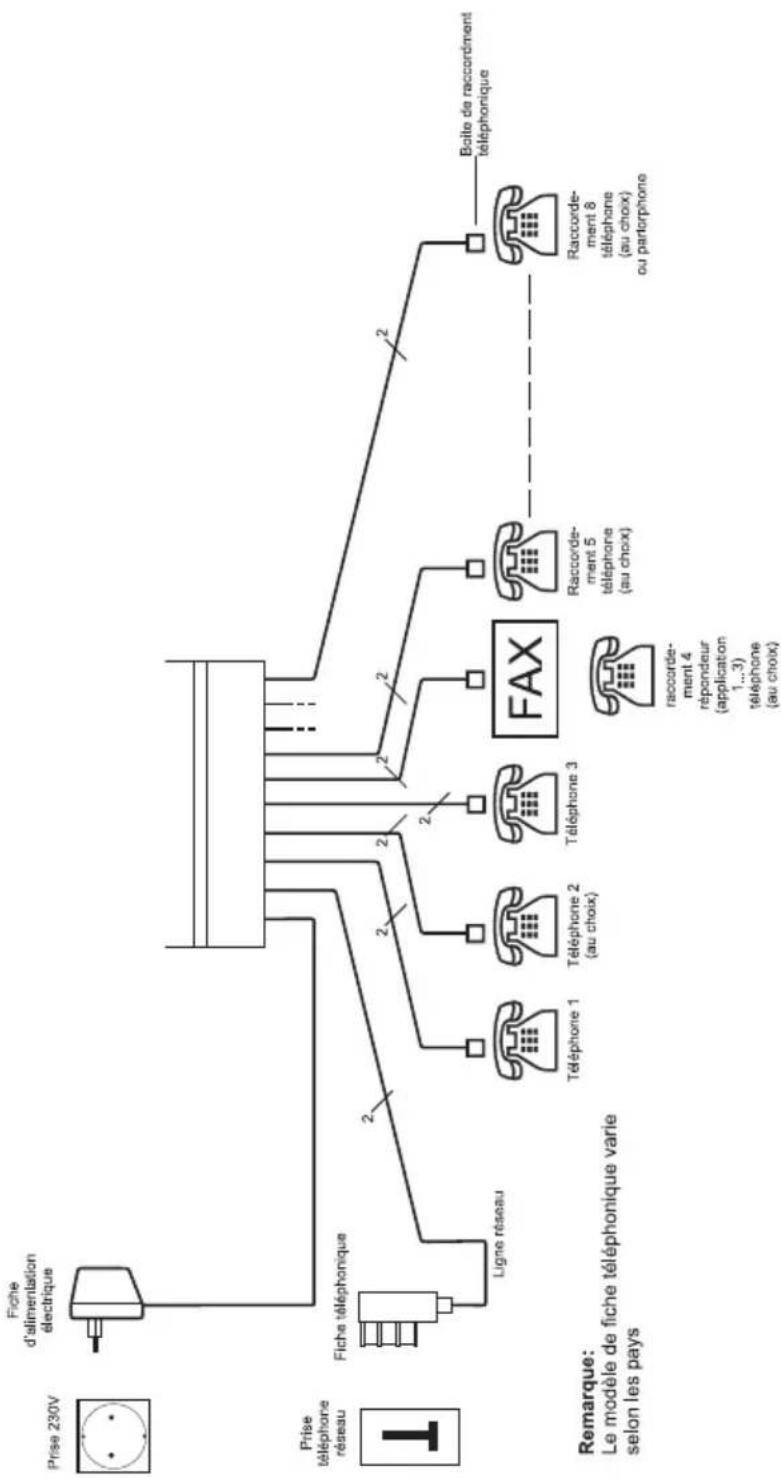

Fonctions télécopieur

Généralités .....29

Raccordement ....30

Fonctionnement du faxswitch .....32

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne ....33

Réglages

Accès à la ligne réseau .....34

Accès automatique au réseau .....35

Signalisation de la ligne réseau .....36

Sélection restreinte / blocage d'appel ...37

Activation du blocage de la sélection .....38

Désactivation du blocage de la sélection . .38

Activation du blocage d'appel externe ....39

Désactivation du blocage d'appel externe . .39

Entrée de numéros restreints .....40

Supprimer les numéros restreints .....41

Entrée des numéros d'exceptions . . . 41-43

Supprimer les numéros d'exception .....43

Affichage CLIP ....44

Signal de double appel .....45

Signalisation de la porte .....46

Ouverture de la porte .....47

Commutation de nuit .....49

Remise au réglage de base .....51

Message SMS ....52

Centre de messagerie .....53

SMS-Programmation ....54

Vue d'ensemble des fonctions et des indicatifs ....58

Vue d'ensemble des tonalités d'écoute et d'appel ....59

Conseil en cas de problème .....60

Tableau des réglages .....62

Données techniques .....63

Informations importantes .....64

Garantie 65

Annexe 67

Index 69

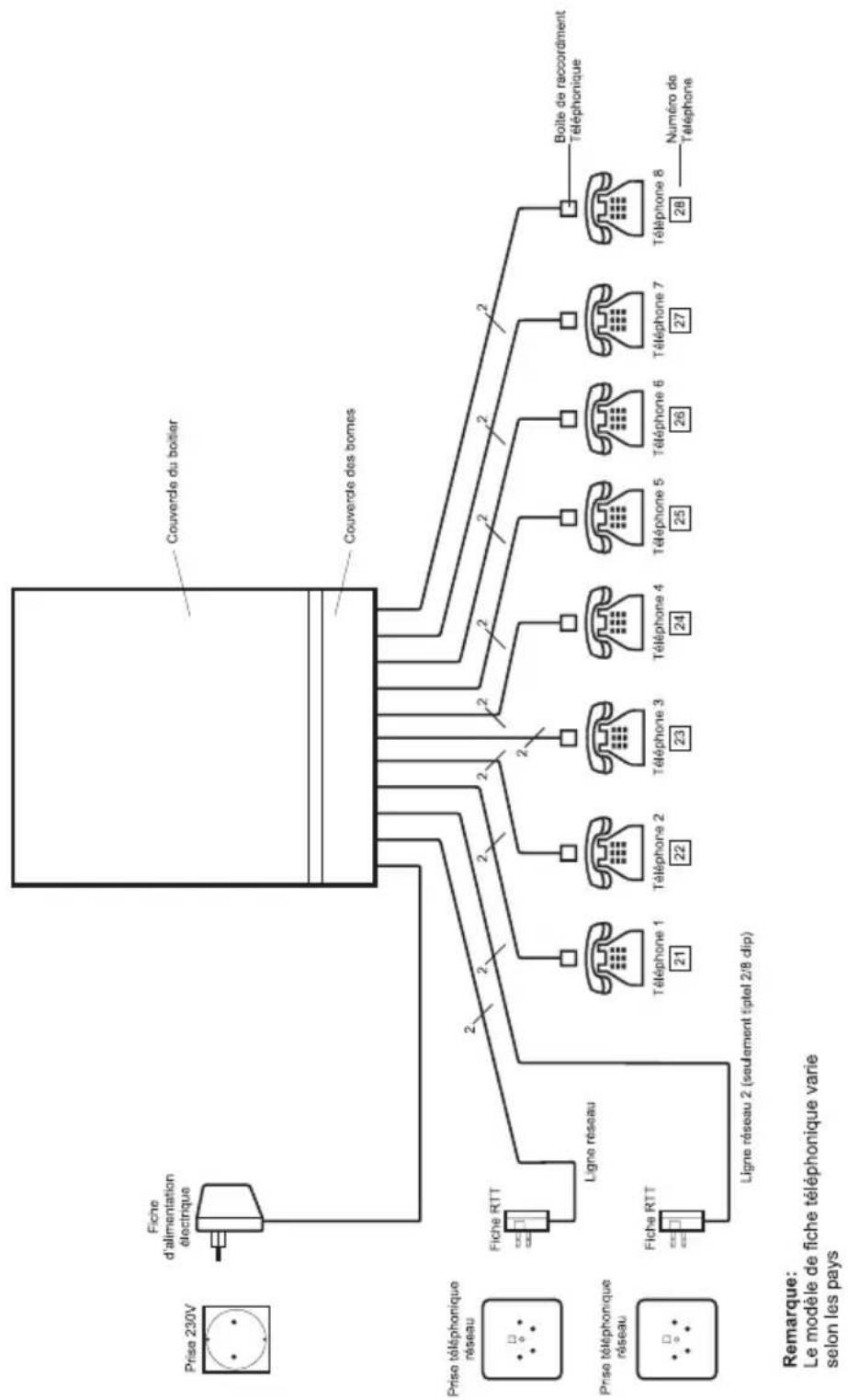

Raccordement de 8 téléphones

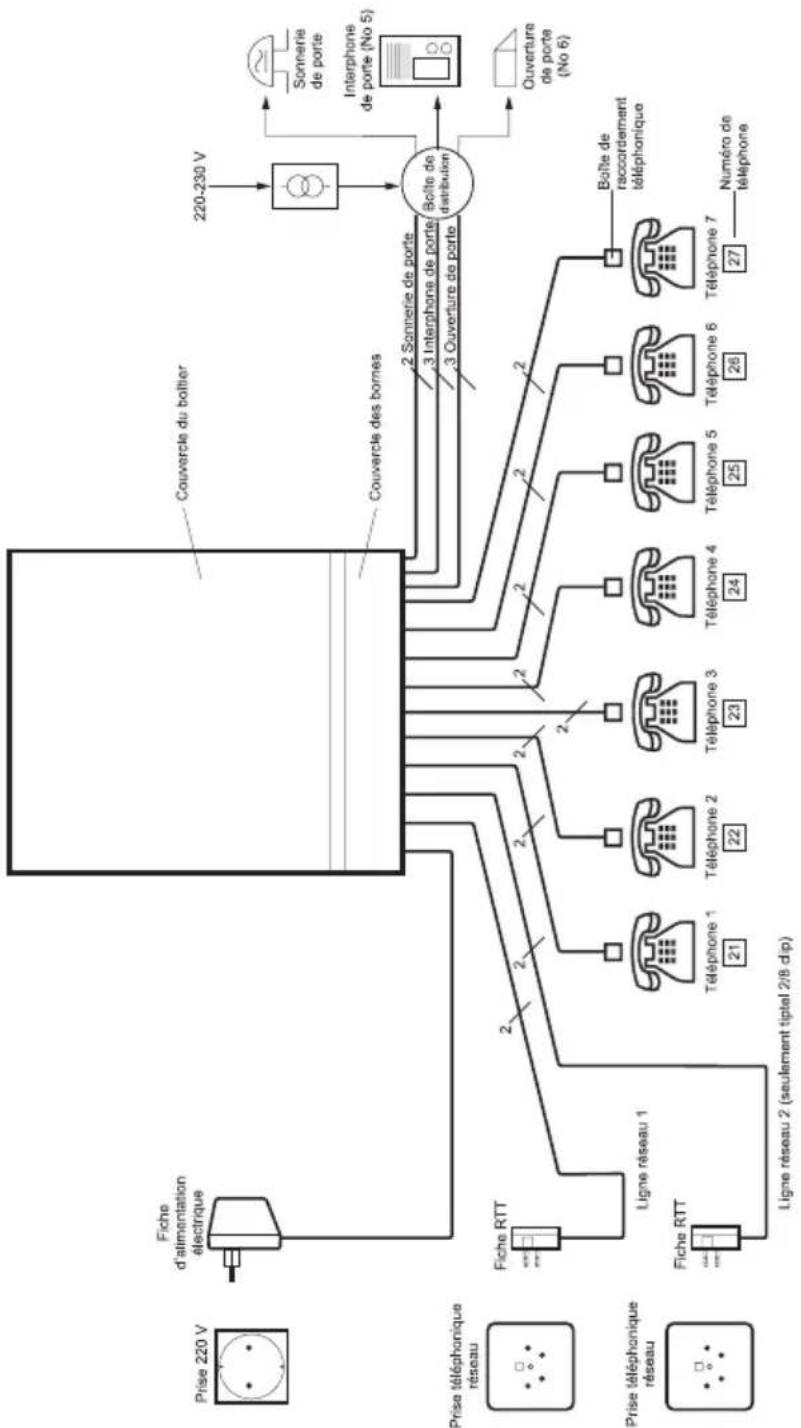

Raccordement de 7 téléphones et 1 interphone de porte

Remarque:
Le modèle de fiche téléphonique varie
selon les pays

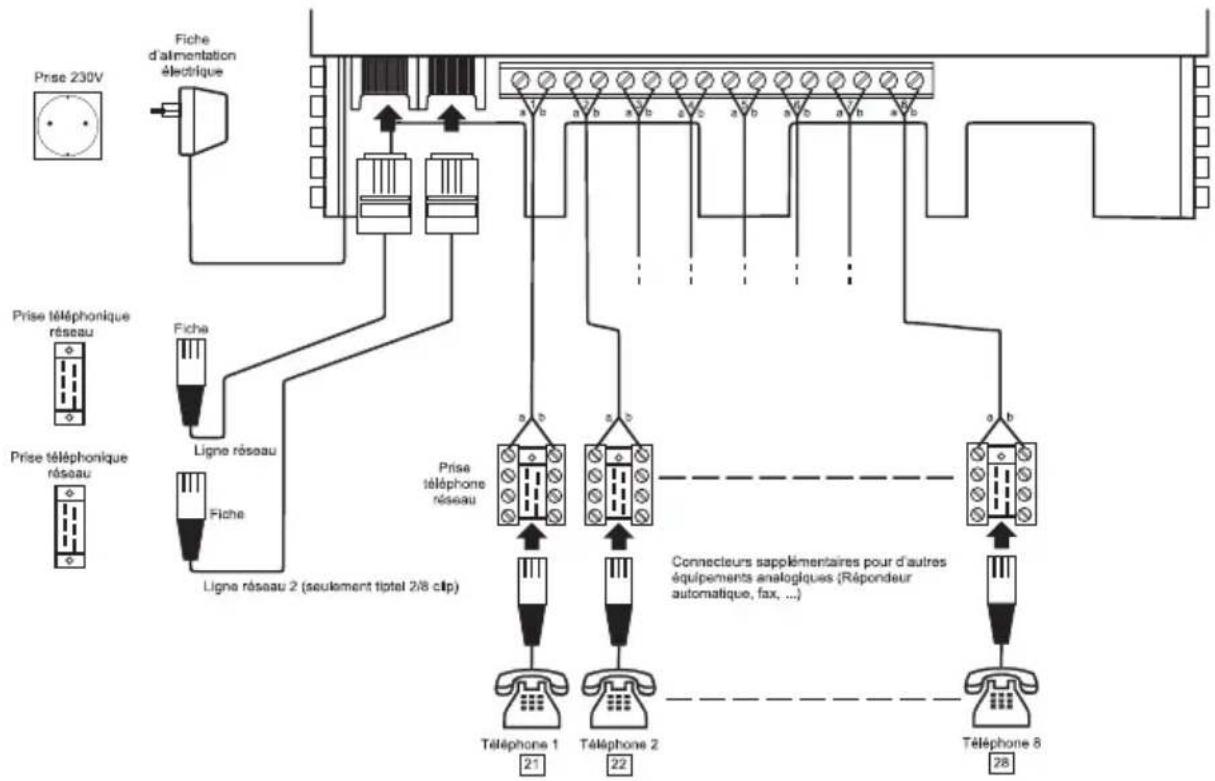

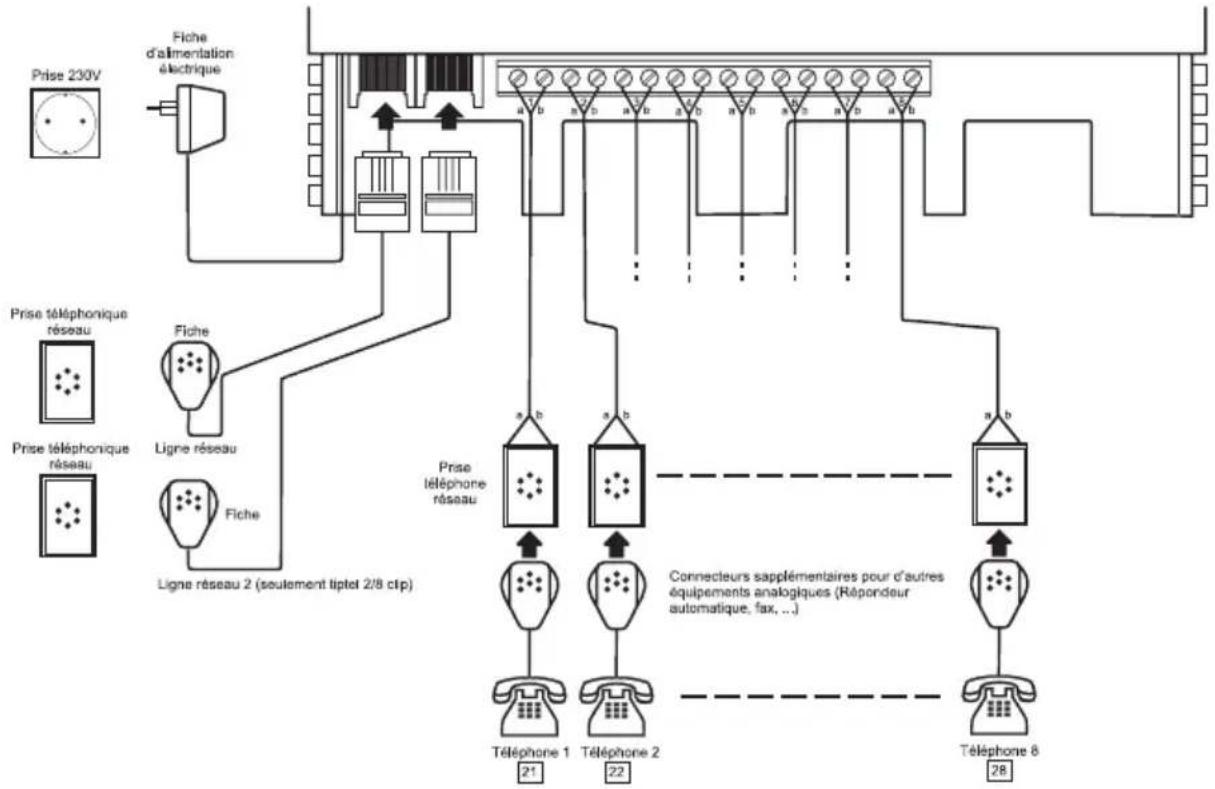

Affectation des bornes

Belgique

Suisse

Montage mural

L'installation téléphonique est à monter dans des locaux secs avec une température ambiante entre 0°C et 40°C, à proximité d'une prise de téléphone.

L'installation téléphonique est livrée avec 2 chevilles et 2 vis. Ainsi, un montage mural simple est possible.

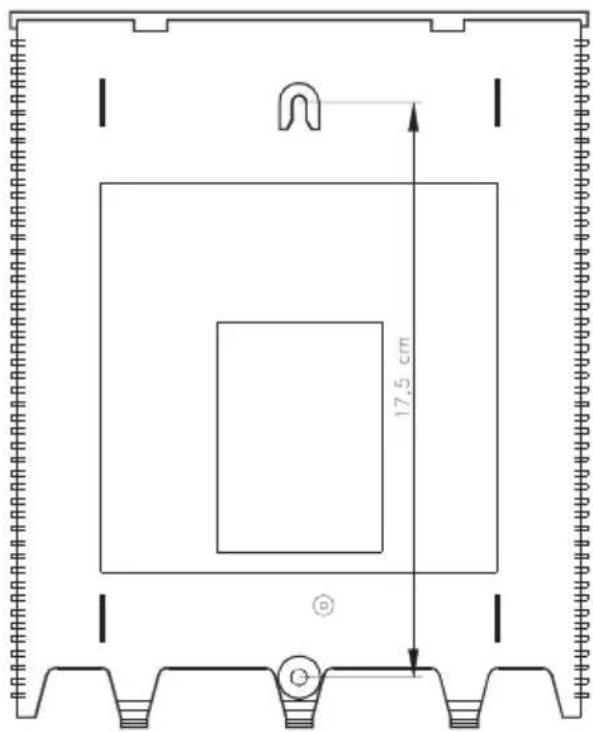

1. Marquer sur le mur verticalement les trous de perçage avec un écartement de 17,5 cm.

2. Percer les trous (diamètre 6mm) et enfoncer les chevilles. Attention à ne pas percer des conduites !

3. Visser la vis supérieure de telle manière que la tête dépasse encore de 5mm env.

4. Suspendre l'installation téléphonique avec le support supérieur sur la vis.

5. Enlever le couvercle des bornes d'installation téléphonique.

6. Visser la vis inférieure dans la gamme de serrage.

Installation

Avant de commencer les travaux d'installation interne retirez le bloc d'alimentation et la fiche réseau.

Des modifications à l'installation ne sont admissibles que dans le cadre des possibilités de réglage prédéfinies selon les informations de ce mode d'emploi.

Seuls des appareils accessoires (c.-à-d. téléphones, répondeurs, télécopieurs, etc.) qui sont homologués par votre opérateur national doivent être raccordés à cette installation téléphonique (voir Téléphones).

L'installation doit être exécutée par un spécialiste.

Raccordement d'appareils avec affichage du numéro appelant (CLIP).

Ce PABX soutien le fonctionnement CLIP uniquement pour les appareils utilisant les CLIP standards les plus communs en Europe (ex. Allemagne, Autriche, Suisse, France, Belgique).

D'autres appareils pourraient ne pas fonctionner adéquatement en ce qui concerne les CLIP.

Rayon d'action des raccordements internes

Le rayon d'action des raccordements internes correspond aux diamètres des lignes de communications utilisées. Donc 30 Ohm pour le fil aller et 30 OHM pour le fil retour sont admissibles.

Ce maximum de 60 Ohm correspond à une longueur d'installation de :

Diamètre 0, 4 mm : rayon d'action 200m

Diamètre 0, 6 mm : rayon d'action 450m

Diamètre 0, 8 mm : rayon d'action 800m

Téléphon 12345678
Numéros de téléphone	21	22	23	24	25	26	27	28

Numéros de téléphone des postes secondaires

Chacun peut brancher et mettre en service ce central téléphonique aux raccordements du réseau téléphonique public qui ont été mis à sa disposition.

1. Raccordez les téléphones secondaires (1...8) selon le plan de raccordement.

L'interne No 1 doit toujours être branché car ce téléphone reste également en fonction même en cas de panne de courant (ou lorsque le bloc d'alimentation est retiré de la prise).

En outre, les caractéristiques d'exploitation du central téléphonique peuvent être réglées avec l'interne No 1.

1. Enfichez le bloc d'alimentation dans la prise 230V.
2. Enfichez la fiche de la ligne réseau dans la prise d'arrivée de la ligne réseau public.

Le central téléphonique tiptel est maintenant prêt à fonctionner. Si vous levez le combiné d'un téléphone, vous entendez le son interne du central téléphonique. Si vous composez ensuite le 0-vous entendez le son de la ligne réseau.

Réglage de base

Le central téléphonique tiptel est livré de l'usine avec le réglage suivant :

No. Fonctions D, A, B, CH, NL Portugal F

1 Accès automatique à la ligne réseau tous non tous oui tous oui
2 Présentation CLIP au téléphone tous oui tous oui tous oui
3 Port SMS ligne externe 1 non non non
4 Port SMS ligne externe 2 non non non
5 Transfert d'appel non non non
6 Fonction "ne pas déranger" non non non
7 Attente musicale ligne externe 1 oui oui oui
8 Attente musicale ligne externe 2 oui oui oui
9 Mise en attente oui oui oui
10 Jour / nuit jour jour jour
11 Appel externe ligne 1 tous oui tous oui tous oui
12 Accès ligne externe 1 tous oui tous oui tous oui
13 Appel externe ligne 2 tous oui tous oui tous oui
14 Accès ligne externe 2 tous oui tous non tous oui
15 Appels interurbains autorisés tous oui tous oui tous oui
16 Blocage de sélection tous non tous non tous non
17 Durée d'ouverture de porte 3 s 3 s 3 s
18 Ouverture de porte tous non tous non tous non
19 Autorisation de sonnerie tous oui tous oui tous oui
20 Autorisation ouverture de porte tous oui tous oui tous oui

Téléphones

Les téléphones à sélection par impulsions et les téléphones à sélection par fréquences peuvent être raccordés au central téléphonique. Le central téléphonique reconnaît automatiquement le mode de sélection. Les téléphones, avec lesquels vous voulez faire des communications externes, doivent avoir le même mode de sélection que le réseau de téléphone public. Si le mode de sélection ne correspond pas au réseau de téléphone public, vous pouvez converser en interne, mais vous ne pouvez pas composer de numéros de téléphone sur la ligne réseau public.

Attention : À l'état d'attente de la ligne réseau l'impulsion de taxe n'est pas transmise à l'indicateur de taxes du téléphone interne. L'affichage de taxe ne correspond pas à la taxe effective.

Après l'indicatif de sortie "0" une pause d'env. 2 s doit être effectuée. Les téléphones sans fil peuvent être branchés à tous les raccordements.

Raccordement d'autres appareils de télécommunication

D'autres appareils de télécommunications, tels que répondeurs automatiques, télécopieur, sélecteurs automatiques, modems, etc., peuvent être branchés aux raccordements 1 à 8. Pour cela, une prise de téléphone double ou fiche intermédiaire est à utiliser.

Raccordement d'appareils à fonction CLIP\*

Ce PABX soutien le fonctionnement CLIP uniquement pour les appareils utilisant les CLIP standards les plus communs en Europe (ex. Allemagne, Autriche, Suisse, France, Belgique). D'autres appareils pourraient ne pas fonctionner adéquatement en ce qui concerne les CLIP.

Raccordement d'appareils à fonction CNIP\*\*

Ce système téléphonique soutien la transmission des noms en plus des numéros de téléphone. Le mode FSK-CLIP, le mode le plus fréquemment utilisé à travers l'Europe (ex. Allemagne, Autriche, Suisse, France, Belgique), s'applique pour cet usage (message type 80h, paramètre 07h). Si les appareils utilisés ne fonctionnent pas selon ce standard, le nom n'apparaîtra probable-ment pas au moment d'un appel entrant. Notez que votre opérateur-réseau doit aussi transmettre l'information CNIP selon ce standard.

Raccordement d'appareils à fonction MWI (indicateur de message en attente)\*\*

Ce système téléphonique utilise la fonction MWI de l'opérateur-réseau de façon à informer l'arrivée de nouveaux messages reçus par votre répondeur-réseau. Le mode FSK-CLIP, le mode le plus fréquemment utilisé à travers l'Europe (ex. Allemagne, Autriche, Suisse, France, Belgique), s'applique pour cet usage (message type 82h, paramètre 0Bh). Si les appareils utilisés ne fonctionnent pas selon ce standard, l'indicateur de message n'apparaîtra probable-ment pas au moment d'un appel entrant. Notez que votre opérateur-réseau doit aussi transmettre l'information MWI selon ce standard.

* Cette fonction doit être activée par votre opérateur (pas disponible en Suisse)
** Cette fonction n'est pas disponible pour toutes les versions de votre système téléphonique selon les pays.

Interphone de porte

Le central téléphonique peut également être relié à un interphone de porte. (Voir raccordement de 7 téléphones internes et 1 interphone de porte).

Celui-ci est disponible comme accessoire pour montage en saillie ou encastré.

L'interphone de porte remplace le 8ème téléphone.

Le raccordement de l'interphone de porte s'effectue aux bornes d'une platine supplémentaire (module parlophone) qui est enfichée dans le central téléphonique.

Conjointement avec l'interphone de porte, les caractéristiques d'exploitation suivantes sont à votre disposition :

• Si le bouton de sonnerie est actionné à l'interphone de porte, les téléphones raccordés sonneront avec une tonalité spéciale.
• Vous pouvez parler dans l'interphone depuis chaque téléphone interne en composant le chiffre 5.
• Vous pouvez actionner l'ouverture de la porte depuis chaque téléphone interne en composant le chiffre 6.

Ces caractéristiques d'exploitation peuvent être modifiées individuellement par programmation.

Alternative

Le système téléphonique peut aussi être raccordé à un interphone de porte RITTO-Elegant. Communiquez avec un électricien familier avec les produits RITTO.

Communications téléphoniques internes

Sélection interne

1. Décrochez le combiné
2. Composez le numéro de téléphone interne par ex. 24

Vous entendez la tonalité de composition interne du central téléphonique

Le téléphone choisi sonne. Vous entendez le signal d'appel. Si le combiné est décroché, vous entendez le signal occupé. Continuez au point 4.

1. Si le correspondant décroche, conversez.

2. Terminez la conversation, raccrochez le combiné.

Arrivée d'un appel

1. Décrochez le combiné

2. Conversez.

3. Terminez la conversation, raccrochez le combiné.

Le téléphone sonne au rythme du signal d'appel interne.

Interceptor une communication

Vous entendez la sonnerie d'un autre téléphone et vous désirez prendre l'appel sur votre téléphone interne.

1. Décrochez le combiné.

2. Composez l'indicatif 70.

L'appel est capté.

La liaison avec celui qui appelle est établie.

Conférence interne

D'autres participants à la conversation peuvent être amenés à la liaison téléphonique existante. Une communication en conférence est possible uniquement interne. L'interphone de porte ne peut pas participer à une conférence. Chaque participant à la conférence peut aller chercher d'autres postes téléphoniques. Étant donné qu'une conférence est secrète, aucun correspondant externe ne peut y prendre part.

Exemple: 2 participants parlent ensembles et désirent aller chercher un 3ème participant à la conférence.

1. Composez le numéro interne du 3ème participant.

Chez le 3ème participant à la conférence qui est appelé, le téléphone sonne (max 20 s). Les deux participants entendent le signal d'appel.

Si le téléphone appelé est occupé, ils entendent pendant 3 s le signal occupé.

1. Conversez en conférence

Aussitôt que le participant appelé décroche, la liaison avec les deux autres conférenciers est établie.

1. Quittez la conférence, raccrochez le combiné.

Les autres conférenciers peuvent continuer leur conversation.

Rappel automatique

Si un correspondant est occupé, le central téléphonique peut automatiquement établir la liaison après que le correspondant ait raccroché.

Cette fonction n'est possible qu'à l'intérieur du central téléphonique.

1. Décrochez le combiné

Vous entendez la tonalité de composition interne de l'installation téléphonique.

1. Composez le numéro interne par ex. 24.

Le téléphone appelé est occupé. Vous entendez le signal occupé.

1. Composez l'indicatif 91.

Vous entendez un signal d'accusé de réception.

1. Raccrochez le combiné.

Le rappel automatique est programmé.

1. Après que le correspondant ait raccroché, votre téléphone interne sonne.

1. Décrochez le combiné.

Le téléphone interne du correspondant désiré sonne. Vous entendez le signal d'appel.

1. Conversez.

Le correspondant appelé décroche.

1. Décrochez le combiné.

2. Composez l'indicatif de sortie 0.

3. Composez le numéro de téléphone par ex. 424502.

4. Si le correspondant décroche l'appareil, conversez.

5. Terminez la conversation, raccrochez le combiné..

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez la tonalité de composition externe de la ligne réseau. Si la ligne principale est occupée ou si votre téléphone n'a pas d'autorisation de sortie, vous entendez alors le signal occupé.

Lors de sélection par impulsions, la pause entre chaque chiffre ne doit pas s'élever à plus de 12 s. Après 12 s de pause, les chiffres sélectionnés sont traités par l'installation téléphonique comme des numéros internes ou des fonctions. Si vous désirez continuer à sélectionner d'autres chiffres après 12 s de pause, vous devez procéder selon les conditions de la post-sélection. Voir post-sélection.

Sélection de la ligne réseau de votre choix

Il vous est possible d'utiliser pour vos appels réseau une des deux lignes réseau directement.

Dans ce cas vous ne composez pas l'indicatif de sortie 0 mais l'indicatif 94 pour la ligne réseau 1 resp. l'indicatif 95 pour la ligne réseau 2.

Si la ligne réseau est occupée, vous entendez le signal occupé.

Post-sélection (pour sélection par impulsion seulement)

De façon à continuer de sélectionner un numéro après une pause de 12s, vous devez composer le code de post-sélection.

1. Sélectionnez le numéro de code post-sélection 8.

1. Et continuez en suite la sélection

Fonction rappel sur la ligne réseau (ex. pour utilisation avec la mise en attente)

Dans le cas d'une communication sur la ligne réseau, le système téléphonique filtre le signal-flash (touche-R), qui n'est donc pas transféré à la ligne externe. Pour envoyer un signal-flash d'un téléphone interne au réseau public, cette fonction doit premièrement être activée sur le système téléphonique.

1. Le poste est en communication externe depuis plus de 12 secondes.

Vous êtes en communication avec le réseau public.

1. Appuyez sur la touche-R (flash).

Vous entendez la tonalité de composition interne de l'installation téléphonique.

1. Composez # (au Portugal composez le chiffre 1).

Vous êtes de nouveau en communication avec le réseau public.

1. Appuyez sur la touche-R (flash).

Maintenant, le signal-flash est envoyé au réseau public.

Cette fonction n'est disponible que pour les téléphones DTMF.

La durée de l'intervention flash du téléphone doit être en-dessous du temps maximum d'interruption de boucle pour la conclusion d'une communication par la réseau public. La durée maximum d'interruption de boucle est 500ms.

Envoi de \* sur la ligne réseau (ex. pour CLIR) (Déviation réseau CH)

Si vous souhaitez envoyer * sur la ligne réseau pour débuter le changement de caractéristiques sur le réseau public, il est nécessaire d'attendre 5 secondes après avoir entendu la tonalité de composition interne du système téléphonique (Accès automatique ou manuel à la ligne réseau). Si vous appuyez sur * avant, le PABX retournera à la tonalité de composition interne.

Exemple 1 : Votre téléphone interne sonne au rythme du signal d'appel externe.

1. Décrochez le combiné.

2. Conversez.

3. Terminez la conversation, raccrochez le combiné.

Exemple 2 : Prise en charge des appels. Vous entendez la sonnerie d'un autre appareil et vous désirez faire venir l'appel sur votre téléphone.

1. Décrochez le combiné.

2. Composez l'indicatif 70.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

La conversation téléphonique est transférée sur votre appareil. La liaison avec celui qui appelle est établie.

1. Prenez l'appel et conversez.

2. Terminez la conversation, raccrochez le combiné.

Exemple 3 : Signal d'attention, cela signifie, 2 correspondants de postes internes sont en conversation et un appel externe arrive. L'appel se fait remarquer par une tonalité dans le combiné. Pour ainsi dire, il signale un appel. Vous pouvez prendre la communication.

1. Terminez la conversation, raccrochez le combiné.

2. Décrochez le combiné.

Le téléphone sonne au rythme d'appel externe.

Conversez. La fonction signal d'appel n'est pas possible lors d'une liaison avec l'interphone de porte.

Mettre en attente la ligne réseau, rétrodemande

Pendant une communication externe, la ligne réseau peut être mise en attente. Dans l'état d'attente, vous pouvez poser une question dans le bureau ou à un autre correspondant interne. Votre interlocuteur sur la ligne réseau en attente ne peut pas entendre cette question. Il entend pendant ce temps de la musique.

Attention : - L'introduction pour l'état d'attente dépend du mode de sélection de votre téléphone.
- L'état d'attente de la ligne réseau ne peut être introduit que 12 s après la sélection du dernier chiffre.
- Si vous raccrochez le combiné pendant l'état d'attente, votre téléphone sonne pendant 45 s et vous rappelle que la ligne réseau se trouve encore en état d'attente. Si la ligne réseau n'est pas prise en décrochant le combiné, le central téléphonique coupera la liaison.

Téléphone à sélection par impulsions

1. Composez l'indicatif 1.

La ligne réseau se met en état d'attente. Vous entendez la tonalité de composition interne du central téléphonique. Posez vos questions dans le bureau ou appelez un correspondant interne.

1. Pour reprendre la ligne réseau, composez à nouveau l'indicatif 1.

Le téléphone interne est de nouveau relié à la ligne réseau.

Téléphone à sélection par fréquences

1. Appuyez sur la touche flash.

La ligne réseau se met en état d'attente. Vous entendez la tonalité de composition interne de l'installation téléphonique. Posez vos questions dans le bureau ou appelez un correspondant interne.

1. Pour reprendre la ligne réseau, appuyez à nouveau sur la touche flash.

Le téléphone interne est de nouveau relié à la ligne réseau.

Réserver la ligne réseau

Si la ligne réseau est occupée après la sélection de l'indicatif de sortie "0", vous avez la possibilité, aussitôt qu'elle est libre, de la réserver à votre téléphone interne.

1. Décrochez le combiné.
2. Composez l'indicatif 0.
3. Pour la réservation de la ligne réseau composez l'indicatif 90.
4. Raccrochez le combiné.
5. La ligne réseau est libre, votre téléphone interne sonne.
6. Décrochez le combiné.
7. Composez le numéro de téléphone désiré.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal occupé. La ligne réseau est occupée. (Il faut raccrocher la ligne réseau.)

Vous entendez un signal d'accusé de réception pour la réservation.

Si vous n'entendez aucun signal d'accusé de réception, alors la ligne réseau a déjà été réservée avant vous par un autre correspondant. Une seule réservation est possible.

Votre téléphone est relié à la ligne réseau. Vous entendez la tonalité de composition de la ligne réseau.

Étant donné que vous êtes déjà relié à la ligne réseau, il n'est pas nécessaire de composer l'indicatif de sortie ☐

Garde multiple entre deux lignes réseau

Si vous conversez sur une ligne réseau et que sur l'autre un appel entre, vous entendez un signal d'attention dans le combiné. Dans ce cas il vous est possible de mettre en attente temporairement le 1er appel et de prendre le 2ème appel réseau. (Garde multiple).

Garde multiple

1. Composez l'indicatif 0.

La 1ère ligne réseau se met en attente et la 2ème ligne réseau est reliée.

1. En appuyant sur la touche FLASH et l'indicatif 0. * il vous est possible de commuter d'une ligne réseau a l'autre.

L'autre ligne réseau est en attente. Le correspondant entend la musique en attente.

1. Terminez la conversation avec une ligne réseau, raccrochez le combiné.

Votre téléphone est déconnecté de la ligne réseau sur laquelle vous veniez de parler. L'autre appel est en attente. Votre téléphone sonne (rappel) pour vous rendre attentif.

1. Décrochez le combiné.

Vous continuez la conversation restante.

1. Terminez la conversation, raccrochez le combiné.

Votre téléphone est déconnecté de la ligne réseau.

Transmission des appels

Les communications avec la ligne réseau peuvent être transmises à d'autres postes internes.

Attention : L'introduction de la transmission des appels dépend du procédé de sélection de votre téléphone interne

1. Chez les téléphones à sélection par impulsions : composez l'indicatif ①.
   Chez les téléphones à sélection par fréquences : appuyez sur la touche FLASH.

2. Composez le numéro de téléphone du poste interne choisi auquel la communication doit être transmise.

La ligne réseau se met en état d'attente. Vous entendez la tonalité de composition interne de l'installation téléphonique.

Le téléphone choisi sonne. Vous entendez le signal d'appel. Si le poste secondaire est occupé, vous entendez le signal occupé. Dans ce cas reprenez la ligne réseau avec l'indicatif 1 et informez votre interlocuteur que la transmission de l'appel n'est pas possible pour le moment.

1. Le poste interne décroche le combiné.

2. Vous raccrochez le combiné.

3. Le poste interne appelé reçoit la communication interne.

Informez le correspondant appelé que vous transmettez une communication externe.

Autre possibilité :

Lors de la transmissions des appels, vous n'avez pas besoin d'attendre jusqu'à ce que le poste interne s'annonce. Après avoir composé le numéro du poste interne, raccrochez le combiné directement, là-bas le téléphone sonne et lorsque le correspondant décroche le combiné, il est directement relié à la ligne réseau. Si le poste interne est déjà occupé ou si le combiné n'est pas décroché dans les 45 s, la ligne réseau sonne à nouveau chez vous et vous savez que la transmission de l'appel n'a pas eu lieu.

Recherche de personnes

Avec le central téléphonique, vous pouvez également rechercher individuellement des personnes avec lesquelles vous désirez converser.

Le central téléphonique travaille ainsi en tant qu'installation de recherche de personnes. Chaque correspondant reçoit un signal d'appel individuel (sonnerie). Après avoir composé l'indicatif de la recherche de personnes, tous les téléphones sonnent au rythme individuel. Lorsque le correspondant reconnaît son appel individuel, il peut décrocher le combiné d'un téléphone quelconque et il est immédiatement en liaison avec la personne qui désire lui parler.

Tableaux des signaux de recherche de personnes

Indicatif de la recherche Signal de la recherche de personnes de personnes

Déclencher une recherche de personnes

1. Décrochez le combiné.

2. Composez l'indicatif de la recherche de personne par ex. 72.

3. Le correspondant reconnaît son signal d'appel personnel et décroche.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Les téléphones sonnent interne au rythme du signal de la recherche de personnes. Vous entendez dans votre écouteur une tonalité d'appel identique.

La liaison est établie.

Appel prioritaire

Si vous désirez informer les utilisateurs du central téléphonique d'une urgence, alors composez l'indicatif d'appel prioritaire. Tous les téléphones secondaires sonnent au rythme du signal d'appel prioritaire . Ceci peut être le signal pour une réaction convenue (par ex. rencontre des employés.

Déclencher un appel prioritaire

1. Décrochez le combiné.
2. Composez l'indicatif de l'appel prioritaire 77.
3. Le combiné du poste secondaire est décroché.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Tous les téléphones sonnent au rythme du signal d'appel prioritaire. Vous entendez dans le combiné une tonalité d'appel identique.

La liaison est établie.

Si aucun poste interne ne s'annonce et que le correspondant qui appelle raccroche, l'appel prioritaire est clos.

Ne pas déranger

Chaque raccordement interne peut être réglé de telle sorte que le téléphone ne sonne pas lors d'un appel (état de repos).

Ce réglage est effectué en composant un indicatif sur le téléphone qui doit être mis à l'état de repos. Des conversations téléphoniques vers l'extérieur restent possibles.

Enclencher l'état de repos

1. Décrochez le combiné
2. Composez l'indicatif 78 pour l'état de repos.
3. Raccrochez le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez, comme indication de l'état de repos, une tonalité d'appel rapide.

Le téléphone est maintenant en état de repos pour l'arrivée des appels (appels externes, appels internes, recherche de personnes, appels de l'interphone de porte). Celui qui appelle entend le signal d'appel. (Donc aucun avertissement pour l'appelant).

Déclencher état de repos

1. Décrochez le combiné.
2. Déclenchez état de repos en composant l'indicatif 80.
3. Raccrochez le combiné.

Vous entendez la tonalité de signalisation rapide de l'installation téléphonique qui vous indique état de repos.

Vous entendez le signal d'appel interne de l'installation téléphonique.

Votre téléphone sonne à nouveau lors d'appels.

Surveillance locale

Le central téléphonique TIPTEL offre la possibilité de surveiller acoustiquement un local, c.-à-d. les environs immédiats d'un téléphone interne. Pour cela, un téléphone est installé dans le local à surveiller, le combiné est décroché, posé à côté du téléphone et un indicatif est composé.

Placer le micro du combiné vers la direction à surveiller. Ensuite, vous pouvez appeler le téléphone de surveillance depuis n'importe quel autre appareil interne et écouter ce qui se passe dans le local.

Attention : La fonction " surveillance locale " ne peut être appelée que d'un téléphone interne.

1. Décrochez le combiné.
   Vous entendez la tonalité de composition interne de l'installation téléphonique.
2. Composez l'indicatif 86.
   Vous entendez un signal d'accusé de réception.
3. Posez le combiné à côté du téléphone. (Micro dans la direction à surveiller).
   La surveillance locale est prête.

Effectuer la surveillance locale

1. Décrochez le combiné.
   Vous entendez la tonalité de composition interne de l'installation téléphonique.
2. Composez le numéro de téléphone interne de l'appareil de surveillance par ex. 22.
   La liaison est établie. Les bruits locaux sont transmis.
3. Raccrochez le combiné.
   La liaison est interrompue.

Indication : Si une signalisation de la ligne réseau n'est enclenchée que pour un seul téléphone, la surveillance locale ne pourra pas être programmée pour ce téléphone.

En raccrochant le combiné du téléphone de surveillance, la surveillance locale est close.

Déviation des appels

Le central téléphonique vous offre la possibilité de dévier des appels sur un autre téléphone.

Activer la déviation des appels

1. Décrochez le combiné.
2. Composez l'indicatif 8□suivi du numéro du téléphone interne vers lequel il doit être dévié. Par ex. déviation des appels vers le téléphone 3, composez l'indicatif 823.
3. Raccrochez le combiné.

Désactiver la déviation des appels

1. Décrochez le combiné.
2. Composez l'indicatif 80.
3. accrochez le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Tous les appels seront déviés vers le téléphone cible. Pour vous rappeler que la déviation des appels est enclenchée, vous entendez, après avoir décroché le combiné du téléphone dont les appels ont été déviés, une tonalité de signalisation rapide.

Vous entendez une tonalité de signalisation rapide qui vous rappelle la déviation des appels.

Vous entendez la tonalité de composition interne du central téléphonique.

La déviation des appels est désactivée.

Appel différé/Débordement

Lors du transfert d'appels externes différé, les téléphones 1 et 2 sonnent tout d'abord. Seulement 15 s plus tard les téléphones 3 jusqu'à 8 sonnent. Ainsi la possibilité s'offre aux téléphones 1 ou 2 de prendre les communications externes avant que le correspondant du téléphone 3 jusqu'à 8 ne soit dérangé par l'appel.

Activer l'appel différé / le débordement

1. Décrochez le combiné du téléphone 1.

2. Composez l'indicatif 19999.

3. Composez l'indicatif 19.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Comme confirmation, vous entendez un signal d'accusé de réception.

Le débordement est activé. Les communications externes sont signalées avec un retard de 15 s aux téléphones 3 jusqu'à 8.

La programmation est terminée.

Désactiver l'appel différé/le débordement

1. Décrochez le combiné du téléphone 1.

2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif 10.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accusé de réception.

Comme confirmation, vous entendez un signal d'accusé de réception. Le déborde-ment est désactivé. Les communications externes sont signalées en même temps à tous les téléphones autorisés à recevoir le signal d'appel de la ligne réseau.

La programmation est terminée.

Branchement direct, réponse automatique à la porte

Quelqu'un actionne la sonnerie de la porte. Les téléphones autorisés sonnent au rythme du signal de la porte. Si un téléphone est décroché auquel le branchement direct est programmé, le correspondant est directement relié à l'interphone de porte. La sélection du chiffre 5 pour l'interphone de porte est supprimée.

Si un répondeur automatique est raccordé à un téléphone avec un branchement direct, des messages peuvent être automatiquement transmis aux visiteurs à travers l'interphone de porte.

Attention : Afin que les appels externes ne soient pas pris par le répondeur automatique de la porte, ce téléphone doit être désactivé pour les appels externe.

Activer ou désactiver le branchement direct de l'interphone de porte

1. Décrochez le combiné du téléphone 1.

2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaitée du branchement direct selon le tableau suivant. Par ex. 793 affin d'activer le branchement direct pour le téléphone 3.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez le signal d'accusé de réception

Comme confirmation, vous entendez un signal d'accusé de réception. Le téléphone 3 est directement relié à l'interphone de porte lorsque le combiné est décroché après la sonnerie.

La programmation est terminée.

Téléphone	1	2	3	4	5	6	7	8	tous
Activation du branchement direct		791	792	793	794	795	796	797	798	790
Désactivation du branchement direct		701	702	703	704	705	706	707	708	700

Attention : :Lors d'un branchement direct, l'ouverture de la porte (chiffre 6) ne peut pas être actionné en cas de liaison existante.

Pour ouvrir la porte il faut alors raccrocher le combiné, le décrocher à nouveau et composer le chiffre 6..

Données DTMF, attente musicale

Données DTMF

Cette fonction n'a de signification qu'en cas de communications externes.

La réaction du central téléphonique aux signaux DTMF peut être temporairement désactivée.

Ceci est utile et nécessaire si vous désirez questionner un répondeur automatique avec signaux DTMF ou envoyer des données DTMF.

Pour désactiver l'exploitation DTMF pendant le communication appuyez sur la touche ☀ (étoile). Maintenant vous pouvez appuyer librement sur les touches DTMF sans que le central téléphonique exploite ces signaux comme indicatifs ou comme numéros de téléphone.

Attente musicale

Lors de la mise en attente d'une communication externe, l'interlocuteur entend de la musique.

Vous pouvez écouter cette musique à titre d'essai au téléphone interne 1 pendant 30 s.

1. Décrochez le combiné du téléphone 1.

2. Composez l'indicatif 176.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez pendant 30 s le morceau de musique.

Fonction télécopieur, généralités

À côté des fonctions d'un central téléphonique normal, le central téléphonique 1/8 de TIPTEL donne aussi la possibilité de gérer le trafic téléphonique et fax d'une façon confortable.

Caractéristiques supplémentaires du central téléphonique 1/8 FAX

• Reconnaissance automatique du signal fax (=CNG)
• Réception silencieuse des fax envoyés automatiquement
• Réception des fax manuels
• Raccordement spécial pour le répondeur automatique

Fonction fax désactivée (réglage de base):

Dans le cas ou un fax est reçu par un appareil/téléphone, il est nécessaire de transférer cet "appel" manuellement au poste "4". L'appel sera transféré une fois le téléphone raccroché.

Fonction fax activée :

Le PABX accepte tous les types d'appel et tente d'identifier les signaux fax (signal CNG). Si un fax entrant est identifié, le PABX le transfère automatiquement au poste "4". Si c'est un appel téléphonique, les postes programmés sont sollicités. Entre temps, l'appelant entendra la sonnerie générée par le PABX.

Faxswitch - raccordement (pour tiptel 1/8 fax clip seulement)

Faxswitch - programmation (tiptel 1/8 fax clip seulement)

Activation du faxswitch

1. Décrochez le combiné du téléphone 1 ou 2.

2. Formez l'indicatif d'appel "92".

3. Raccrochez le combiné.

Vous entendez la tonalité de composition du central téléphonique

Vous entendez le signal d'accusé de réception.

Le faxswitch est activé.

Désactivation du faxswitch

1. Décrochez le combiné.

2. Formez l'indicatif d'appel "93".

3. Raccrochez le combiné.

Vous entendez la tonalité de composition du central téléphonique.

Vous entendez le signal d'accusé de réception.

Le faxswitch est désactivé.

S'applique uniquement à la Suisse

Attention : À titre de mesure de sécurité supplémentaire, il est nécessaire d'entrer en "mode programmation" pour débuter. Au lieu de composer "92" ou "93" directement, seul le combiné du poste 1 doit être utilisé. En premier lieu, composez "19999" et ensuite "92" ou "93"

Fonctionnement de votre faxswitch

1. Un appel arrive par la ligne réseau, la fonction faxswitch est activée et le fax est connecté sur la position 4.
2. Le central téléphonique décroche automatiquement à la première sonnerie. Il tente ensuite pendant une durée de 6s maximum de reconnaître une porteuse fax (signal CNG).
3. Appel fax: le central téléphonique reconnaît la porteuse fax et transfère l'appel sur la position interne 4.

ou

1. Appel vocal: le central téléphonique ne reconnaît pas la porteuse fax et transfère l'appel sur les téléphones que vous avez programmé pour la réception d'appel externe.

Pour un fonctionnement optimal du faxswitch, nous vous conseillons de suivre les indications suivantes:

1. Si par exemple, le poste 4 est occupé à cause d'une communication interne, votre faxswitch ne peut pas fonctionner s'il y a un appel entrant. Pour obtenir un fonctionnement optimal, le poste 4 doit être réservé au fax.

2. Pour envoyer un fax à partir du branchement 4, vous devez former le "0" pour prendre une ligne extérieure.

3. Pour que les appareils fonctionnent bien sur le faxswitch, ils doivent correspondre aux conditions suivantes :

- possibilité de répondre après 1 ou 2 sonneries

- possibilité de former "0", suivi par une pause pour prendre une ligne extérieure

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne

La reconnaissance DTMF lors d'une communication interne peut être activée ou désactivée durablement pour chaque extension. Il est ainsi possible lors de communications internes d'envoyer d'autres informations de numérotation sans que cela influe sur le fonctionnement du central (appel conférence, interruption). Ceci est nécessaire si vous devez utiliser sur un port interne une A-Box (Auerswald) ou un tiptel 105 par exemple. Lors de communications sur les extensions dont la reconnaissance DTMF est désactivée, aucune reconnaissance DTMF ne peut avoir lieu avec l'autre correspondant. Dès qu'une extension sans reconnaissance DTMF est en conférence, la reconnaissance DTMF est également désactivée pour les autres participants. L'état est maintenu pendant toute la communication même si l'un des correspondants sans reconnaissance DTMF a raccroché. Lors de communications avec le portier (5), la reconnaissance DTMF est conservée dans tous les cas pour l'ouverture de la porte (6) et la fin de communication (0)

La programmation se fait par le téléphone 41. Les codes de programmation sont indiqués dans le tableau ci-dessous. En configuration d'usine, la reconnaissance DTMF est active sur tous les ports lors d'une communication interne.

Exemple:

Sur le port 44, les communications internes ne doivent pas avoir la reconnaissance DTMF active.

1. Décrochez le combiné du poste 41.
2. Composez le code de programmation 19999
3. Composez le code 264.
4. Raccrochez le combiné.

Aucune reconnaissance DTMF ne peut avoir lieu lors d'une communication interne avec le poste 44.

Téléphone 41 42 43 44 45 46 47 48 Tous
Reconnaissance DTMF activée	251	252	253	254	255	256	257	258	250
Reconnaissance DTMF désactivée	261	262	263	264	265	266	267	268	260

Réglages

Les caractéristiques d'exploitation du central téléphonique peuvent être adaptées aux désirs de l'utilisateur. Tous les réglages restent maintenus lors d'une coupure de courant. Les réglages ne peuvent être effectués ou modifiés que depuis le téléphone interne No 1.

Autorisation de sortie

Il existe 3 sortes d'autorisation de sortie :

1. Sortie libre : Vous pouvez prendre des appels externes et en effectuer sur la ligne réseau.

2. l'accès à la ligne réseau est activé

3. la signalisation de la ligne réseau est activé

4. Sortie partielle : Vous pouvez prendre des appels externes. Une sélection sur la ligne réseau n'est pas possible. Après avoir composé l'indicatif de sortie

" 0 " vous entendez le signal occupé.
- l'accès à la ligne réseau est désactivé.
- la signalisation de la ligne réseau est activé.

1. Bloqué en interne : Vous ne pouvez pas prendre d'appels externes. Une sélection sur la ligne réseau n'est pas possible.

2. l'accès à la ligne réseau est désactivé.

3. la signalisation de la ligne réseau est désactivé.

Dans le réglage de base du central téléphonique TIPTEL, tous les téléphones possèdent l'autorisation complète de sortie.

Une transmission des communications externes à des téléphones avec la sortie partielle ou bloquée en interne est possible.

Pour tiptel 2/8 clip seulement: l'accès à la ligne 1 ou 2 peut être limité poste par poste, de façon indépendante.

Désactiver ou activer l'accès à la ligne réseau

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif de programmation 19999.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accusé de réception.

Réglages

1. Composez l'indicatif pour la sélection souhaitée de l'accès a la ligne réseau selon le tableau suivant. Par ex. 223 afin de désactiver l'accès à la ligne réseau No. 1 pour le téléphone 23. Plusieurs indicatifs de sélection peuvent être composés successivement.

Comme confirmation, vous entendez un signal d'accusé de réception. Le téléphone 23 n'a plus l'accès à la ligne réseau No.1 et reçoit lors de la sélection de l'indicatif "0" la ligne réseau 2.

1. Raccrochez le combiné.

La programmation est terminée.

Téléphone 1 2 3 4	5	6	7	8	T	o	u	s
Activation de l'accès a la ligne réseau No.1		211	212	213	214	215	216	217	218	210
Désactivation de l'accès à la ligne réseau No.1		221	222	223	224	225	226	227	228	220
Activation de l'accès a la ligne réseau No.2 pour tiptel 2/8 seulement		231	232	233	234	235	236	237	238	230
Désactivation de l'accès à la ligne réseau No.2 pour tiptel 2/8 seulement		241	242	243	244	245	246	247	248	240

Accès automatique au réseau oui / non

Si l'accès automatique au réseau est activé et le combiné est décroché, une connexion externe est immédiatement établie. En composant le code “ étoile “ moins de 3 secondes après avoir décroché le téléphone revient sur la tonalité de composition interne.

La fonction accès automatique au réseau peut être programmée pour chaque téléphone. La configuration correspondante est effectuée avec le téléphone 21. Les codes de programmation sont indiqués dans le tableau mentionné ci-dessous. Dans la configuration d'usine, la fonction accès automatique au réseau est désactivée pour tous les téléphones.

Exemple : L'accès automatique au réseau doit être programmé pour le poste 24.

1. Décrochez le combiné du poste 21.
2. Introduisez le code de programmation "19999".
3. Entrez le code " 374 ".
4. Raccrochez le combiné.

Si le combiné du poste 24 est décroché, un accès externe est immédiatement établi.

Téléphone	21	22	23	24	25	26	27	28	Tous
Accès automatique au réseau oui	371	372	373	374	375	376	377	378	370
Accès automatique au réseau non	381	382	383	384	385	386	387	388	380

Réglages

L'arrivée de communications externes est signalée au rythme de la signalisation des appels externes. La signalisation peut être individuellement activée ou désactivée pour chaque téléphone.

Désactiver ou activer la sonnerie de la ligne réseau

1. Décrochez le combiné du téléphone interne 21.

2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaitée de la sonnerie de la ligne réseau selon le tableau suivant. Par ex. 323 afin de désactiver la sonnerie de la ligne réseau No.1 pour le téléphone 23. Plusieurs indicatifs de sélection peuvent être composés successivement.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accusé de réception.

Comme confirmation, vous entendez un signal d'accusé de réception.

L'arrivée d'une communication externe sur la ligne réseau 1 n'est plus signalée au téléphone 23. Avec la fonction "interception 70" ou par la transmission, une communication externe peut être malgré tout reçue.

Si la signalisation a été désactivée sur tous les téléphones, une signalisation forcée aura lieu au téléphone 21.

La programmation est terminée.

Téléphone	21	22	23	24	25	26	27	28	Tous*
Activation de la sonnerie à la ligne réseau No.1			311	312	313	314	315	316	317	318	310
Désactivation de la sonnerie à la ligne réseau No.1			321	322	323	324	325	326	327	328	320
Activation de la sonnerie à la ligne réseau No.2pour tiptel 2/8 seulement			331	332	333	334	335	336	337	338	330
Désactivation de la sonnerie à la ligne réseau No.2pour tiptel 2/8 seulement			341	342	343	344	345	346	347	348	340

*Si le code 320 est composé, le poste 21 sonnera toujours par mesure de sécurité (respectivement le poste 22 pour le code 340).

Réglages

Sélection restreinte / blocage d'appel

Votre système téléphonique vous permet de restreindre la sélection de certains numéros de téléphone ou certaines parties de numéros. 20 numéros restreints et 16 (+ 4 fixes) numéros d'exceptions sont disponibles à cet effet. Si la fonction de restriction d'appel est activée (incluant les numéros d'exceptions), le numéro de téléphone sélectionné sera préalablement vérifié. Si un numéro restreint est identifié, l'appel externe sera interrompu et une tonalité d'occupation sera entendue. Les numéros de téléphone de la liste des numéros restreints sont uniquement des numéros de communications externes. Le code d'accès à la ligne réseau (0,94 ou 95 en plus pour le tiptel 2/8 clip) n'est pas inclus au numéro de téléphone de la liste des numéros restreints.

Les numéros restreints peuvent être neutralisés par une liste de numéros d'exception. Ces numéros d'exception ont une priorité supérieure aux numéros de la liste des numéros restreints. Par ailleurs, ils peuvent être utilisés en tout temps sur les téléphones ayant un accès autorisé à la ligne réseau.

Exemple :

Le numéro 0190 est restreint.

La séquence 01901 est entrée dans la liste des numéros d'exception.

Communication avec le numéro de téléphone 01902 456789 : cette tentative est annulée au moment où le chiffre " 2 " est entré.

Communication avec le numéro de téléphone 01901 456789 : cette tentative n'est pas influencée par les entrées restrictives précédentes.

Communication avec le numéro de téléphone 0191 456789 : cette tentative n'est pas influencée par les entrées restrictives précédentes.

Le numéro de téléphone est entré lorsque le système téléphonique est en mode programmation. À des fins de vérification, les numéros de téléphones entrés sont affichés en information CLIP. L'emplacement mémoire de information est indiqué devant le numéro de téléphone. Il est conseille de récapituler les réglages avant la programmation. À cet effet, vous trouverez un tableau récapitulatif en annexe.

Activation du blocage de la sélection

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif 19999.
3. Composez le numéro de code 811 m. m = 1...8 : Ceci est le dernier chiffre du poste concerné.

Exemple : De façon à activer les restrictions de blocage pour le poste 24, composez le numéro de code 8114.

1. Raccrochez le combiné du téléphone [21].

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

La programmation est terminée.

Désactivation du blocage de la sélection

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif 19999.
3. Composez le numéro de code 810 m. m = 1...8 : Ceci est le dernier chiffre du poste concerné.

Exemple : De façon à désactiver les restrictions de blocage pour le poste 24, composez le numéro de code 8104.

1. Raccrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

La programmation est terminée.

Poste/Téléphone	21 22 23 24 25 26 27 28 Tous
Selection restreinte / blocage d'appel OUI	8111	8112	8113	8114	8115	8116	8117	8118	8110
Sélection restreinte / blocage d'appel NON	8101	8102	8103	8104	8105	8106	8107	8108	8100

Activation du blocage d'appel externe

Les appels téléphoniques débutants avec le chiffre " 0 " sont bloqués.

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3. Composez le numéro de code 821 m. m = 1...8 : Ceci est le dernier chiffre du poste concerné.

Exemple : De façon à activer les restrictions de blocage pour le poste 24, composez le numéro de code 8214.

1. Raccrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

La programmation est terminée.

Désactivation du blocage d'appel externe

Les appels téléphoniques débutants avec le chiffre " 0 " peuvent être composés.

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3. Composez le numéro de code 820 m. m = 1...8 : Ceci est le dernier chiffre du poste concerné.

Exemple : De façon à désactiver les restrictions de blocage pour le poste 24, composez le numéro de code 8204.

1. Raccrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

La programmation est terminée.

Poste/Téléphone 21 22 23 24 25 26 27 28 Tous
Blocage appel externe OUI	8211	8212	8213	8214	8215	8216	8217	8218	8210
Blocage appel externe NON	8201	8202	8203	8204	8205	8206	8207	8208	8200

Entrée de numéros restreints

Les numéros restreints sont entrés à partir du poste 21 du système téléphonique. Pour cette utilisation, un téléphone DTMF avec la fonction CLIP est conseillé. Pour permettre la vérification, le numéro de téléphone est affiché par un retour d'appel après l'entrée de celui-ci.

20 numéros de téléphones restreints, d'un maximum de 6 chiffres chacun, peuvent être placés en mémoire.

Uniquement pour la France: le préfixe 3651 est pré-programmé en position mémoire 20. Ce numéro est effaçable.

1. Décrochez le combiné du téléphone 21".

2. Composez l'indicatif 19999.

3. Composez le numéro de code 830 nn. nn = 01...20 : Ce sont les chiffres consécutifs du numéro restreint. Exemple : pour le numéro restreint no.5, composez le numéro de code 830 05.

4. Entrez un numéro restreint, par exemple le 099.

5. Raccrochez le combiné du téléphone 21.

6. Décrochez le combiné du téléphone 21.

7. Raccrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le numéro restreint peut être composer de chiffres 1, 2, ... ou des caractères * et #. Un maximum de 6 chiffres/caractères est mémorisé. Tous les autres chiffres seront ignorés.

L'entrée du numéro restreint est complétée. Le central vous rappelle. Le numéro restreint est alors affiché devant l'emplacement mémoire de ce dernier (index).

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

La programmation est terminée.

Réglages

Supprimer les numéros restreints

1. Décrochez le combiné du téléphone21.		Vous entendez la tonalité de composition interne de l'installation téléphonique.
2. Composez l'indicatif 19999.		Vous entendez le signal d'accusé de réception.
3. Composez le numéro de code 830 nn.nn = 01...20 : Ce sont les chiffres consécutifs du numéro restreint.Exemple : pour le numéro restreint no.5, composez le numéro de code830 05.
4. Raccrochez le combiné du télépho-ne 21.		Le numéro restreint est supprimé. Le central vous rappelle. L'emplacement mémoire (index) est affiché sans le numéro re-streint.
5. Décrochez le combiné du téléphone21.		Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.
6. Raccrochez le combiné du téléphone21.		La programmation est terminée.

Entrée des numéros d'exceptions

Les numéros d'exceptions sont entrés à partir du poste 21 au raccordement 1 du système téléphonique. Pour cette utilisation, un téléphone DTMF avec la fonction CLIP est conseillé. Pour permettre la vérification, le numéro de téléphone est affiché par un retour d'appel après l'entrée de celui-ci.

Une liste des numéros pré-enregistrés est disponible. Les 4 dernières entrées de cette liste ne peuvent être modifiées ou supprimées.

Réglages

Les numéros d'exception pré-enregistrés suivants sont applicables selon les différents pays

no. Numéros d'exception pré-enregistrés Commentaires
	D	A	CH	NL	B	E	F	UK	GR	P
14							30
15							0800
16					70245		08365
					245		91212
17	110	112	117	112	100	112	112	112	112	112	Ne peut être supprimé
18	112	122	118		101		15				Ne peut être supprimé
19		133	144		112		17				Ne peut être supprimé
20		144					18				Ne peut être supprimé

16 numéros d'exception, ayant jusqu'à 17 chiffres/caractères chacun, peuvent être gardés en mémoire.

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3 Composez le numéro de code 831 nn. nn = 01...16 : Ceci est le numéro consécutif du numéro d'exception Exemple : Pour le numéro d'exception ^8 , composez le numéro de code 831 08.

1. Composez le numéro d'exception, par exemple 09912345.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le numéro d'exception peut être composé de chiffres 1, 2, ... ou des caractères * et #. Un maximum de 17 chiffres/caractères est mémorisé. Tous les autres chiffres seront ignorés.

Réglages

1. Raccrochez le combiné du téléphone 21.

L'entrée du numéro d'exception est complétée. Le central vous rappelle. Le numéro d'exception est alors affiché devant l'emplacement mémoire de ce dernier (index).

1. Décrochez le combiné du téléphone 21.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

1. Raccrochez le combiné du téléphone 21.

La programmation est terminée.

Supprimer les numéros d'exception

1. Décrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

1. Composez l'indicatif 19999.

Vous entendez le signal d'accusé de réception.

1. Composez le numéro de code 831 nn. nn = 01...16 : Ceci est le numéro consécutif du numéro d'exception Exemple : Pour le numéro d'exception 5 composez le numéro de code 831 05.

1. Raccrochez le combiné du téléphone 21.

Le numéro d'exception est supprimé. Le téléphone vous rappelle. L'emplacement mémoire (index) est affiché sans le numéro d'exception.

1. Décrochez le combiné du téléphone 21.

Vous entendez le signal d'accusé de réception. Pour effectuer d'autres entrées, répéter le point numéro 3.

1. Raccrochez le combiné du téléphone 21.

La programmation est terminée.

Paramètres de programmation

Transmissions des informations CLIP aux téléphones oui / non

La transmission des informations CLIP peut être activée ou désactivée individuellement pour chaque téléphone. La programmation correspondante est effectuée avec le téléphone 21. Les codes de programmation sont indiqués dans le tableau mentionné ci-dessous. Dans la configuration d'usine, la transmission des informations CLIP est activée pour tous les téléphones.

Exemple : Le poste 24 ne doit recevoir aucune information CLIP

1. Décrochez le combiné du poste 21.
2. Introduisez le code de programmation " 19999 ".
3. Entrez le code " 364 ".
4. Raccrochez le combiné.

Maintenant, les informations CLIP ne sont pas transférées vers le téléphone 24 en cas d'un appel entrant.

Téléphone 21 22 23 24 25 26 27 28 Tous
Transmission des informations CLIP oui	351	352	353	354	355	356	357	358	350
Transmission des informations CLIP non	361	362	363	364	365	366	367	368	360

Réglages

Au cours d'une conversation téléphonique, pour indiquer qu'un appel entrant est en attente sur la ligne 1 ou 2, vous entendrez un signal de double appel dans votre combiné (si cette fonction est activée).

Attention : Lorsqu'un interphone de porte est installé et que la bouton d'appel de la porte est actionnée, vous entendrez un signal double appel (si cette fonction est activée).

Activation - Signal de double appel

1. Décrochez le combiné du téléphone21.		Vous entendez la tonalité de composition interne de l’installation téléphonique.
2. Composez l’indicatif 19999.		Vous entendez le signal d’accusé de réception.
3. Composez 86.		À titre de confirmation, vous entendrez le signal d’accusé de réception.Lorsqu’un appel entrant est en attente sur la ligne 1 ou 2, et qu’au moins un poste est programmé avec la signalisation de la ligne réseau, vous entendez un signal de double appel.
4. Raccrochez le combiné.		La programmation est terminée.

Désactivation - Signal de double appel

1. Décrochez le combiné du téléphone21.		Vous entendez la tonalité de composition interne de l’installation téléphonique.
2. Composez l’indicatif 19999.		Vous entendez le signal d’accusé de réception.
3. Composez 87.		À titre de confirmation, vous entendrez le signal d’accusé de réception.Aucun signal de double appel n’est entendu lors d’un appel entrant ou quand le bouton d’appel de la porte est actionné.
4. Raccrochez le combiné.		La programmation est terminée.

Réglages

Le central téléphonique peut, en liaison avec le module pour interphone de porte, signaler l'actionnement du bouton d'appel de la porte.

Cette signalisation peut être individuellement activée ou désactivée pour chaque téléphone.

Quand l'actionnement du bouton d'appel de la porte survient pendant une conversation interne, un signal de double appel sera entendu. (Ceci si le signal de double appel n'est pas désactivé).

Désactiver ou activer la signalisation de la porte

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaitée de la signalisation de la porte selon le tableau suivant. Par ex. 503 afin de désactiver la signalisation de la porte pour le téléphone 23. Plusieurs indicatifs de sélection peuvent être composés successivement.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez un signal d'accusé de réception

Comme confirmation, vous entendez un signal d'accusé de réception.

Le téléphone 3 n'a plus de signalisation de la porte et ne sonne pas lors de l'actionnement du bouton d'appel de la porte.

La programmation est terminée.

Téléphone	21	22	23	24	25	26	27	28	Tous
Activation de la signalisation de la porte		591	592	593	594	595	596	597	598
Désactivation de la signalisation de la porte		501	502	503	504	505	506	507	508

Réglages

L'ouverture de la porte peut être commandée par chaque téléphone de l'installation téléphonique lorsque le module pour interphone de porte est enfiché sur la platine. Cette autorisation peut être activée ou désactivée individuellement pour chaque téléphone.

Désactiver ou activer l'autorisation d'ouverture de la porte

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaitée de l'ouverture de la porte selon le tableau suivant. Par ex. 403 afin de désactiver l'ouverture de la porte pour le téléphone 23. Plusieurs indicatifs de sélection peuvent être composés successivement.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accusé de réception

Comme confirmation, vous entendez un signal d'accusé de réception Le téléphone 3 n'a plus d'autorisation pour l'ouverture de la porte. Lors de la sélection du chiffre 6 pour l'ouverture de la porte, l'ouverture n'est pas actionnée. Vous entendez le signal occupé.

La programmation est terminée.

Téléphone	21	22	23	24	25	26	27	28	Tous
Activation de l'ouverture de la porte			491	492	493	494	495	496	497	498	490
Désactivation de l'ouverture de la porte			401	402	403	404	405	406	407	408	400

Réglages

La durée de réponse de l'ouverture de la porte peut être réglée entre 1 et 9 s. Dans le réglage de base du central téléphonique ce temps est réglé sur 3 s

Régler la durée de réponse

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif pour la sélection souhaitée pour la durée de réponse de l'ouverture de la porte selon le tableau suivant. Par ex. 65 pour une durée de 5 s.

4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez un signal d'accusé de réception

Comme confirmation, vous entendez un signal d'accusé de réception

La programmation est terminée.

Avec la sélection de l'indicatif 6, l'ouverture de la porte est actionnée pour le temps réglé.

La durée de réponse	1 sec.	2 sec.	3 sec.	4 sec.	5 sec.	6 sec.	7 sec.	8 sec.	9 sec.
Indicatif	61	62	63	64	65	66	67	68	69

Réglages

En cas de panne de courant les réglages une fois effectués sont maintenus. Avec la commutation jour - nuit il vous est possible de mémoriser deux caractéristiques différentes qui peuvent être activées selon les besoins : par ex. un réglage pour le jour l'autre pour la nuit.

Dans le réglage de base les caractéristiques "commutation jour" sont utilisées.

Commuter entre caractéristiques jour - nuit

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif de programmation 19999.

3. Composez l'indicatif 89 (commutation nuit).

4. Composez l'indicatif de programmation 88 (commutation jour).

5. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez le signal d'accusé de réception

En ayant effectué la commutation, de nouveaux réglages pour les caractéristiques indiquées ci-dessous peuvent être introduites dorénavant.

Après cette commutation vous retournez aux caractéristiques de jour.

La programmation est terminée.

Les caractéristiques suivantes sont influencées par le réglage :

• l'autorisation d'ouverture de porte
• l'autorisation de la signalisation de la porte
• l'activation de l'interphone de porte
• sonnerie de la ligne réseau I + II
• accès à la ligne réseau I + II
• blocage des appels interurbains (0...)
• blocage des appels internationaux (00...)

Réglages

Lors de la mise en attente la ligne réseau 1 ou 2, l'interlocuteur entend de la musique. Vous pouvez activer ou désactiver cette musique

Désactiver l'attente musicale

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif de programmation 19999.
3. Composez le numéro de code pour la musique désiré selon le tableau ci-dessous.
4. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Vous entendez le signal d'accusé de réception

Vous entendez le signal d'accusé de réception pour confirmation

La programmation est terminée.

Ligne réseau 1 2
Annuler la musique d'attente	841 842
Activer la musique d'attente	851 852

Réglages

Les caractéristiques d'exploitation du central téléphonique peuvent être remises au réglage de base en composant un indicatif au téléphone interne 21.

Remise au réglage de base

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif de remise a état initial 10000.

3. Raccrochez le combiné.

Vous entendez la tonalité de composition interne du central téléphonique.

Après avoir composé l'indicatif, vous entendez un signal d'accusé de réception

Le central téléphonique a le réglage de base. (Caractéristiques d'exploitation voir mise en service/réglage de base).

"Transmission des appels " et " Suppression des appels " sont également remis à état initial.

Fonction lors de coupure de courant.

Lors d'une panne de courant ou lorsque le bloc d'alimentation est débranché, le téléphone 21 est directement relié à la ligne réseau No.1 et le téléphone 22 est directement relié à la ligne réseau No.2.

Les réglages et les caractéristiques d'exploitation restent mémorisés et sont à nouveau à disposition lors du retour du courant ou de l'enfichage du bloc d'alimentation.

Réglages

Messages SMS\*

Remarque concernant le service "SMS sur réseau fixe"

Le service SMS vous donne la possibilité de recevoir et d'envoyer de courts messages SMS vers d'autres appareils. Les messages SMS ne sont pas envoyés directement, mais transitent par le centre de message SMS de votre opérateur, qui les fait suivre ensuite sur l'appareil du destinataire. Un message peut contenir au maximum 160 caractères. Vous pouvez sauvegarder 8 messages dans la boîte de réception. Il est essentiel que la transmission du numéro (CLIP) soit opérationnelle et que vous vous soyez enregistré auprès du centre de message SMS de votre opérateur.

Configuration du raccordement téléphonique\*

Vérifiez que les deux options "transmission du numéro" et "identification du numéro appelant" (CLIP, entrant et sortant) soient disponibles. Il est indispensable que le numéro du destinataire du message-SMS soit envoyé avec votre numéro reconnu par le centre de message-SMS de votre opérateur. Vous pouvez recevoir des SMS sur les deux lignes du tiptel 2/8 à condition que ces deux raccordements soient tous reconnus par le centre de messagerie de votre opérateur (voir chapitre suivant).

* Pas disponible en Suisse

Réglages

Inscription auprès du centre de message de l'opérateur\*

Pour utiliser le service SMS de votre central téléphonique sur ligne fixe, vous devez enregistrer votre/vos numéros d'appel auprès du centre de message-SMS de votre opérateur. Pour plus de renseignements, veuillez contacter l'agence commerciale de votre opérateur de télécommunication

SMS sur ligne fixe

Si votre numéro d'appel n'est pas encore enregistré dans le centre de message SMS de votre opérateur, vous ne pourrez émettre de message écrit. La réception d'un message se fera par un serveur vocal.

A partir du moment où votre raccordement téléphonique est reconnu par le centre de message SMS, vous pouvez recevoir et envoyer des SMS de et vers n'importe quel appareil interne du central tiptel. Si vous envoyez un message SMS vers un numéro fixe ne disposant pas de la fonction, celui-ci sera retransmis par un serveur vocal et non de façon écrite

*Cette inscription peut vous être facturée par votre opérateur de télécommunication.

Fonctionnement du service SMS

Emission de SMS

Tous les raccordements internes autorisent l'émission de message SMS sans programmation préalable du central. Il est toutefois conseillé de programmer le raccordement en accès automatique au réseau. Attention, si vous désirez émettre des messages SMS à partir des deux lignes réseau externe du tiptel 2/8 cnip, ces deux lignes doivent être enregistrées dans le centre de messagerie de votre opérateur.

Réception de SMS

Pour pouvoir recevoir un message SMS sur l'un des raccordements internes du central, il est nécessaire d'activer cette fonction par programmation. Vous devez préciser pour chaque ligne externe, vers quel raccordement interne le central doit diriger les appels SMS. Les codes de programmation se trouvent dans les pages suivantes.

Si le message reçu est de type vocal, il sera traité de la même manière qu'un appel téléphonique ordinaire. Voir le mode d'emploi en page 35 pour la programmation correspondante.

Activation / Désactivation fonction réception SMS

Exemple : programmation du poste 21 pour un appareil SMS sur la ligne externe 1

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3. Composez le numéro de code 39 n. n = 1 ... 8 : Ceci est le dernier chiffre du raccordement SMS. Exemple : Composez le numéro de code 391 pour le poste 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le raccordement a l'appareil SMS est programmé. Vous entendez le signal d'accusé de réception.

Assurez-vous que seule la ligne externe 1 sera sélectionnée selon le poste choisi (dans ce cas-ci le 21) et que ce poste ait accès à la ligne réseau uniquement par la ligne externe 1. Pour ce faire, il est possible d'utiliser, par exemple, l'accès à la ligne réseau souhaitée avec le "94" au lieu du "0". Généralement, il est suggéré de préparer une programmation claire et sans équivoque.

1. Pour activer la signalisation de la ligne réseau pour la ligne externe 1, composez le numéro de code 311.

2. Pour désactiver la signalisation de la ligne réseau pour la ligne externe 2, composez le numéro de code 341.

3. Pour activer l'accès de la ligne réseau pour la ligne externe 1, composez le numéro de code 211.

4. Pour désactiver l'accès de la ligne réseau pour la ligne externe 2, composez le numéro de code 241.

5. Raccrochez le combiné du téléphone 21.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

La programmation est terminée.

Supprimer le raccordement SMS pour la ligne externe 1

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3. Composez le numéro de code 390.

4. Raccrochez le combiné du téléphone [21].

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le raccordement pour l'appareil SMS est supprimé. Vous entendez le signal d'accusé de réception.

La programmation est terminée.

Attention : Si nécessaire, la signalisation et l'accès de la ligne réseau devront être programmées de nouveau.

Programmation du raccordement SMS pour la ligne externe 2

Exemple : programmation du poste 22 pour un appareil SMS sur la ligne externe 2

1. Décrochez le combiné du téléphone 21.

2. Composez l'indicatif 19999.

3. Composez le numéro de code 30 n. n = 1 ... 8 : Ceci est le dernier chiffre du raccordement SMS Exemple : Composez le numéro de code 302 pour le poste 22.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le raccordement de l'appareil SMS est programmé. Vous entendez le signal d'accusé de réception.

Assurez-vous que seule la ligne externe 2 sera sélectionnée selon le poste choisi (dans ce cas-ci le 22) et qu'uniquement la ligne externe 2 offre une ligne réseau pour ce poste. Finalement, il est possible, par exemple, d'utiliser l'accès à la ligne réseau souhaitée avec le "95" au lieu du "0". Généralement, il est suggéré de préparer une programmation claire et sans équivoque.

Réglages

1. Pour activer la signalisation de la ligne réseau pour la ligne externe 2, composez le numéro de code 332.
2. Pour désactiver la signalisation de la ligne réseau pour la ligne externe 1, composez le numéro de code 322.
3. Pour activer l'accès de la ligne réseau pour la ligne externe 2, composez le numéro de code 232.
4. Pour désactiver l'accès de la ligne réseau pour la ligne externe 1, composez le numéro de code 222.
5. Raccrochez le combiné du téléphone 21.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

Vous entendez le signal d'accusé de réception.

La programmation est terminée.

Supprimer le raccordement SMS pour la ligne externe 2

1. Décrochez le combiné du téléphone 21.
2. Composez l'indicatif 19999.
3. Composez le numéro de code 300.
4. Raccrochez le combiné du téléphone 21.

Vous entendez la tonalité de composition interne de l'installation téléphonique.

Vous entendez le signal d'accusé de réception.

Le raccordement pour l'appareil SMS est supprimé. Vous entendez le signal d'accusé de réception.

La programmation est terminée.

Attention : Si nécessaire, la signalisation et l'accès de la ligne réseau devront être programmées de nouveau.

Réglages

Tableau des numéros de code pour le raccordement SMS

Poste/Téléphone		21	22	23	24	25	26	27	28	OFF
Appareil SMS pour ligne	externe	1	391	392	393	394	395	396	397	398
Appareil SMS pour ligne	externe	2	301	302	303	304	305	306	307	308

Vue d'ensemble des fonctions et des indicatifs

0 Prendre la ligne réseau .....14

21 Téléphone 1 .....11

22 Téléphone 2 .....11

23 Téléphone 3 .....11

24 Téléphone 4 .....11

25 Téléphone 5 .....11

26 Téléphone 6 .....11

27 Téléphone 7

28 Téléphone 8 .....11

5 Interphone de porte(tel. 8) .....10

6 Ouverture de la porte .....43-44

70 Interception des appels .....16

71...76 Recherche de personnes 1 6 ...21

77 Appel prioritaire .....22

78 Activer " Ne pas déranger " .....23

80 Désactiver " Ne pas déranger " .....23

80 Remise à état initial de la déviation des appels .....25

821...828 Déviation des appels vers les téléphones (1...8) .....25

86 Surveillance locale .....24

90 Réserver la ligne réseau .....18

91 Rappel automatique .....13

92 Activation du faxswitch .....31

93 Désactivation du faxswitch .....31

94 Sélection directe de la ligne No.1 ....14

95 Sélection directe de la ligne No.2 ....14

Codes lors de communications externes existantes

1 Rétrodemande / Attente (téléphones à impulsions) .....17

FLASH Rétrodemande / Attente téléphones DTMF) .....17

0 Changement entre les lignes réseau (pour composition à impulsion) (2/8 uniquement) .....19

FLASH+0 Changement entre les lignes réseau (pour composition à tonalité) (2/8 ... uniquement) .....19

8 Composition continue (pour composition à impulsion) ...15

# Fonction Flash pour la ligne ...... réseau (pour composition à ...... impulsion) ....15

Codes de programmation

* Signal de début pour transfert de ... données .....28

I10 Désactiver l'appel différé .....26

I19 Activer l'appel différé .....26

I21 X Activer l'accès a la ligne réseau No.1 35

122 X Désactiver l'accès à la ligne réseau No. 35

I23 X Activer l'accès a la ligne réseau No.2 .35

124 X Désactiver l'accès à la ligne réseau No.2)....35

I31 X Activer l'appel de la ligne réseau.No.1 36

132 X Désactiver l'appel de la ligne réseau No.1 .....36

133 X Activer l'appel de la ligne réseau No.2 ....36

134 X Désactiver l'appel de la ligne réseau No.2 36

K37 X Activer l'accès automatique à la ligne réseau .....35

K38 X Désactiver l'accès automatique à la ligne réseau .....35

140 X Désactiver l'autorisation d'ouverture de la porte .....41

149 X Activer l'autorisation d'ouverture de la porte .....41

150 X Désactiver l'appel de la porte ....40

159 X Activer l'appel de la porte .....40

16 D D = Durée de réponse de l'ouverture .....42

170 X Désactiver branchement direct de l'interphone de porte .....27

179 X Activer branchement direct de l'interphone de porte .....27

1811 X Désactiver blocage de la sélection .....37

1821 X Bloquer les appels interurbains (0...) 37

1831 X Bloquer les appels internationaux (00...) .....37

186 Activer le double appel .....39

187 Désactiver le double appel .....39

188 Commutation de jour....43

189 Commutation de nuit .....43

1841 Activer l'attente musicale No.1 44

1842 Activer l'attente musicale No.2 44

1851 Désactiver l'attente musicale No.1 44

1852 Désactiver l'attente musicale No.2 44

176 Contrôler l'attente musicale .....28

10000 Remise au réglage de base .....45

I = Indicatif de

X = numéro de téléphone (1...8)

D = durée de réponse de

l'ouverture de la porte (1...9s)

Vue d'ensemble des tonalités d'écoute et d'appel

Conseils en cas de problèmes

Description du problème	Causes possibles	Conseil
- Après avoir décroché le combiné vous n'entendez pas de tonalité de composition	- Coupure de courant	- Contrôlez si la prise de courant 230V est sous tension (par ex. en branchant une lampe)
	- Bloc d'alimentation pas branché	- Branchez le bloc d'alimentation
	- Raccordement téléphonique défectueux	- Contrôlez le raccordement téléphonique, contrôlez le central
	- Téléphone défectueux	- Contrôlez le téléphone à un autre raccordement
	- Réglage perturbé du central téléphonique	- Débranchez et branchez le bloc d'alimentation
		- Introduisez les réglages de base du central téléphonique
- Le poste interne ne sonne pas lors d'un appel interne	- " Ne pas déranger " activé (reconnaissable à la tonalité de composition spéciale activée)	- Désactivez " Ne pas déran-ger ", voir mode d'emploi
	- Déviation d'appels activée (reconnaissable à la tonalité de composition spéciale)	- Désactivez la déviation des appels, voir mode d'emploi
	- Bloc d'alimentation pas branché	- Branchez le bloc d'alimentation
	- Raccordement téléphonique défectueux	- Contrôlez le raccordement téléphonique, contrôlez l'in-stallation
	- Téléphone défectueux	- Contrôlez le téléphone à un autre raccordement
	- Réglage perturbé du central téléphonique	- Débranchez et branchez le bloc d'alimentation

Conseils en cas de problèmes

Description du problème	Causes possibles	Conseil
- Le poste ne sonne pas lors d’un appel externe	- Mêmes causes que pour l’appel interne- Ligne réseau pas raccordée	- Conseils identiques au problème d’appel interne- Branchez la fiche de la ligne réseau dans la prise téléphonique- Branchez un téléphone directement à la prise téléphonique et contrôlez la ligne réseau
	- Ligne réseau perturbée ?	- Débranchez le bloc d’ alimentation et décrochez le combiné du téléphone 1. Si vous entendez la tonalité de composition de la ligne réseau, le raccordement et la ligne réseau sont en ordre.
	- Autorisation de sortie désactivée	- Introduire l’autorisation de sortie, voir mode d’emploi

Tableau des réglages

Les caractéristiques d'exploitation du central qui ont été introduites par vous-même peuvent être cochées dans le tableau ci-dessous.

Téléphone 1 2

3

4

5

6

7

8

No.Caractéristique d'exploitation

21

22

23

24

25

26

27

Accès a la ligne réseau I/II

Jour

Signalisation de la ligne réseau I/II

Appel international bloqué

Appel interurbain bloqué

Autorisation d'ouverture de la porte

Signalisation de la porte

Branchement direct de l'interphone de porte

Nuit

Accès a la ligne de réseau I/II

Signalisation de la ligne réseau I/II

Appel international bloqué

Appel interurbain bloqué

Autorisation d'ouverture de la porte

Signalisation de la porte

Signalisation de la porte

Attente musicale 1

Attente musicale 2

Durée de réponse de l'ouverture de porte

Déviation des appels

Signal de double appel

28

Données techniques

Raccordement réseau

Rigidité diélectrique : 120V-/ 10s

Impédance d'appel (23-54 Hz) : > 12KO

Tension à a/b : 24 à 60 V--

Commutation d'abonné

Tension d'alimentation : 24 V-

Courant d'alimentation : 25mA + 10%

Tension d'appel : 52V ± 10%, 50Hz

Fréquences des tonalités de signalisation : 440 HZ

Rayon d'action pour une ligne de 0,4mm ø : 200m

0,6mm ∅ : 400m

0,8mm ∅ : 800m

Raccordement au réseau électrique

Tension de réseau : 230V (+6%, -14%), 50Hz

Consommation : 13VA

Dimensions

l x h x p (en cm) longueur, hauteur, profondeur : 180 x 220 x 40

Poids : 1,2kg (avec bloc d'alimentation)

Longueur de la ligne du secteur : 1,6m

Longueur du cordon de raccordement T + T : 3m

Température

Gamme de température de service : 0°C ... 40°C

Gamme de température de stockage : -20°C ... +70°C

Informations importantes

Pour le fonctionnement du central téléphonique il ne faut utiliser que le bloc d'alimentation original tiptel PS no d'art. 4569204.

Lors de perturbations du fonctionnement enlever le bloc d'alimentation et la fiche de la ligne réseau de la prise. Vous pouvez brancher un téléphone directement à la prise de la ligne réseau et téléphoner avec celui-ci.

Le central téléphonique ne doit pas être installé et fonctionner dans les environnements suivants:

• dans des locaux humides ou mouillés
• a des endroits directement exposés aux rayons du soleil
• à des températures au-dessus de 40°C
• à des températures au-dessous de 0°C
• lors de forts tremblements et de vibrations
• dans un environnement poussiéreux
• dans des locaux à danger d'explosion

En cas de panne de courant, le central téléphonique n'est pas capable de fonctionner. Le téléphone 1 est dans ce cas directement relié à la ligne réseau no.1 et le téléphone 2 est directement relié à la ligne réseau no.2.

Posez soigneusement les lignes de raccordement afin de ne pas causer des embûches où l'on pourrait trébucher.

Les lignes de raccordement ne doivent pas être coudées, tirées ou éprouvées mécaniquement de manière très excessive.

Indications de maintenance

Le central téléphonique n'a pas besoin d'entretien.

Nettoyez les surfaces du boîtier avec un chiffon doux humide.

N'utilisez pas de produits chimiques pour le nettoyage.

Garantie

Le distributeur ou installateur auprès duquel vous avez fait l'acquisition de ce produit est votre interlocuteur privilégié pour tout ce qui affecte la garantie.

Cet appareil de télécommunication dispose d'une garantie pièces et main d'oeuvre d'une durée de 24 mois à compter de la date de facturation.

En cas de vice de fabrication ou pièce manquante sur le produit, l'acheteur peut exiger uniquement le remplacement de la pièce défectueuse ou le remplacement du produit. Les appareils ou pièces échangés deviennent la propriété du revendeur ou installateur spécialisé. Si le remplacement de la pièce ou du produit n'est pas possible, l'acheteur pourra dans ce cas uniquement exiger une réduction du prix d'achat ou résilier son contrat.

L'acheteur est tenu de notifier directement et sans délai au distributeur spécialisé ou l'installateur de tout vice constaté. Le droit à la garantie doit être confirmé par une preuve d'achat conforme (bon d'achat, facture, quittance).

Le droit aux prestations de garantie expire en cas d'intervention sur l'appareil effectuée par l'acheteur ou par une tierce personne non autorisée. La garantie ne couvre pas les dommages dus à une utilisation, manipulation ou un stockage inappropriés, ni les dommages occasionnés suite à des cas de force majeure ou autres influences extérieures.

La garantie n'inclue pas les consommables (ex : batteries), ni les défauts mineurs qui affectent seulement d'un façon minime la valeur ou le fonctionnement du produit.

Les dégâts occasionnés pendant le transport du produit ne sont pas couverts par la garantie. Les réclamations relatives aux dégâts survenus pendant le transport doivent être adressées à l'entreprise de transport.

Remarques relatives à la procédure:

Les réparations éventuelles ne doivent être effectuées que par le service technique de Tiptel. Une réparation sous garantie n'entraîne en aucun cas la prolongation de la garantie des pièces échangées ou du produit lui-même. Cette garantie n'est pas transmissible et ne peut pas être assumée par un nouveau propriétaire. Toute intervention effectuée par un personnel non qualifié rendra caduque la garantie. De même, cette garantie s'éteindra systématiquement si l'identification du produit est rendue impossible par la détérioration ou la disparition du numéro de série. Le produit est pourvu d'un sceau de garantie. Veillez à ne pas le détériorer afin de pouvoir bénéficier de la garantie.

Par ailleurs sont également applicables les conditions générales de vente de la société Tiptel, qui sont un composant contractuel pour un distributeur. En cas de réclamation, le produit défectueux doit être renvoyé à l'une des adresses suivantes avec une description du défaut et la preuve d'achat.

En France En Belgique En Suisse

Tiptel sarl TIPTEL NV/SA Tiptel SA

En cas de réparation sous garantie, les frais de transport pour le retour du produit chez le client seront pris en charge par Tiptel.

Garantie

Service technique

Vous avez acquis un produit high tech du Group Tiptel, conçu et fabriqué à Ratingen près de Düsseldorf. La fabrication ultra-moderne est garantie d'une excellente qualité. La qualité est confirmée par la certification selon DIN EN ISO 9001.

Si vous deviez rencontrer des problèmes ou si vous avez des questions concernant l'utilisation de ce produit, nous vous prions de vous adresser à votre revendeur spécialisé ou installateur, qui reste votre interlocuteur privilégié durant la durée de la garantie. La société Tiptel assure un support technique à votre installateur pour qu'il soit en mesure de vous donner – de manière qualifiée – tous les conseils et renseignements souhaités :

En France En Belgique En Suisse

www.tiptel.fr www.tiptel.be www.tiptel-online.ch

[e-mail] [e-mail] [e-mail]

09.00 à 17.30 h (Lu-Je), De 08.30 à 17.00 h (Lu-Ve) De 08.00 à 17.00 h (Lu-Ve)

(Ve jusque 17.00 h)

Téléphone 01 / 39 44 63 30 Téléphone 0903 / 99 333 * Téléphone 044 / 843 13 13

Télécopie 01 / 30 57 00 29 Télécopie 02 / 714 93 44 Télécopie 044 / 884 01 84

* 0,12 € la minute

Pour toutes questions concernant votre raccordement téléphonique, veuillez contacter votre opérateur.

Respect de l'environnement

Si vous respectez les consignes d'utilisation, vous ne risquez aucun contact avec des substances nocives. Les plastiques utilisés dans cet appareil sont constitués de granulés en partie recyclés. Les emballages ne contiennent aucune matière plastique. Carton et papier fabriqués à partir de matériaux partiellement recyclés sont les seules matières utilisées.

Déclaration de conformité

Par la présente, la Sté Tiptel.com GmbH déclare que l'appareil satisfait à toutes les exigences de la directive européenne 1999/5/EG.

Vous trouverez d'autres détails sur la déclaration de conformité à l'adresse internet suivante :

http://www.tiptel.org

Symbole CE

Cet appareil satisfait aux exigences de la directive UE : Directive relative aux installations de radiocommunication et aux postes terminaux de télécommunication et la reconnaissance mutuelle de sa conformité. La conformité à la directive susmentionnée est confirmée par le symbole CE sur l'appareil.

Annexe

Liste des numéros restreints

No. Préfixe Commentaires	Numéros restreints(max. 6 chiffres/caractères)
01 830 01
02 830 02
03 830 03
04 830 04
05 830 05
06 830 06
07	830	07
08 830 08
09 830 09
10 830 10
11 830 11
12 830 12
13 830 13
14 830 14
15 830 15
16 830 16
17	830	17
18 830 18
19 830 19
20 830 20

Annexe

Liste des numéros d'exception

No. Préfixe Commentaires	Numéros d'exception(maximum 17 chiffres ou caractères)
01 831 01
02 831 02
03 831 03
04 831 04
05 831 05
06 831 06
07 831 07
08 831 08
09 831 09
10 831 10
11 831 11
12 831 12
13 831 13 Configuré d'usine
14 831 14 Configuré d'usine
15 831 15 Configuré d'usine
16 831 16 Configuré d'usine
17 fixe
18 fixe
19 fixe
20 fixe

Index

Accès à la ligne réseau .....35

Activation/Désactivation de la reconnaissance DTMF lors d'une communication interne ....33

Affectation des bornes .....5

Conseil en cas de problème .....61-62

Appel différé .....26

Appel prioritaire .....22

Appels entrants .....16

Attente musicale .....51

Branchement direct

de l'interphone de la porte .....27

téléphoniques internes .....11

Commutation nuit 49

Conférence interne .....12

Débordement .....26

Déviation des appels .....25

Données DTMF .....28

Données techniques .....64

Faxswitch - configuration

(tiptel 1/8 fax cnip) .....31

Fonction télécopieur, généralités .....29

Garde multiple

entre deux lignes réseau .....19

Garantie 68-69

Informations importantes .....65

Installation 7

Interphone de porte .....10

L'usage de votre faxswitch .....34

Mettre en attente la ligne réseau,

rétrodemande .....17

Mise en service ....8

Montage mural ....6

Ne pas déranger .....23

Paramètres de programmation . . .45, 53-54

Raccordement de 8 téléphone .....3

Raccordement de 7 téléphones

et 1 interphone de porte .....4

Rappel automatique ....13

Recherche de personnes .....21

Réglages .....35-44, 46-52, 55-58

Réglage de base ....8

Réserver la ligne réseau .....18

Signalisation de la ligne réseau .....36

Sommaire 2

Surveillance locale .....24

Tableau des réglages .....63

Téléphones .....9

Transfert des appels interne .....20

Vue d'ensemble des fonctions .....59

Vue d'ensemble des tonalités .....60

Tiptel.com GmbH Business Solutions

Halskestraße 1

D - 40880 Ratingen

Tel.: [phone] - 84 78 35*

Vanity Tel.: [phone] - TIPTEL*

Tél : 01 - 39 44 63 30

Fax : 01 - 30 57 00 29

E-mail : [e-mail]

Internet : www.tiptel.fr

Tiptel NV/SA

Leuvensesteenweg 510 bus 4

B - 1930 Zaventem

Telefoon: 0903 - 99 333 (1,12 Euro / min)

Fax: 02 - 714 93 34

E-mail: [e-mail]

Internet: www.tiptel.be

Tiptel GmbH

Tenschertstraße 5

A - 1230 Wien

Telefon: 01 - 616 78 71

Fax: 01 - 616 78 71-22

E-mail: [e-mail]

Internet: www.tiptel.at

Tiptel AG

Bahnstrasse 46

CH - 8105 Regensdorf

Telefon: 044 - 884 01 80

Fax: 044 - 843 13 23

E-mail: [e-mail]

Internet: www.tiptel-online.ch

10/07 (B/CH)

EDV 4932309
