SP1009 - PRISE TIPTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE (Power over Ethernet)
Marque	Tiptel
Modèle	SP1009
Nombre de ports RJ45	8 ports 10/100/1000 Mbps (négociation auto MDI/MDIX)
Nombre de ports Up-Link	1 port 100/1000 Base-X
Port fibre optique SFP	1 port 100/1000 Base-X
Alimentation	DC 48V, 2A (adaptateur secteur inclus)
Consommation électrique	Max 96W (total PoE)
Puissance PoE par port	Jusqu'à 30W par port (PoE+)
Norme PoE	IEEE 802.3af/at (PoE actif)
Fonctions principales	Détection automatique des périphériques PoE, plug and play, priorité de port
Indicateurs LED	Alimentation (PWR), alarme (ALM), liaison PoE (PoE/LINK)
Matériau du boîtier	Métal
Type d'installation	Sur étagère ou bureau
Mode de transmission	Full-duplex et semi-duplex
Environnement d'utilisation	Intérieur, éviter fumée, vapeur, poussière, humidité et températures élevées
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas démonter.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer la ventilation
Pièces détachées	Adaptateur secteur, câbles RJ45 (non inclus)
Informations générales	Manuel de référence sous réserve de modifications. Marque déposée Tiptel.

FOIRE AUX QUESTIONS - SP1009 TIPTEL

Quelle est la différence entre le SP1005 et le SP1009 ?

Le SP1005 dispose de 4 ports PoE tandis que le SP1009 en possède 8 ports. Les deux modèles offrent une puissance totale PoE de 96W avec jusqu'à 30W par port.

Comment installer le commutateur PoE SP1009 ?

Placez l'appareil sur une surface plane et solide. Branchez l'adaptateur secteur (DC 48V). Connectez vos appareils réseau aux ports RJ45. Les périphériques PoE sont automatiquement détectés et alimentés.

Quels types de câbles sont nécessaires ?

Utilisez des câbles RJ45 standard (Cat5e ou supérieur) pour les connexions réseau. Le port SFP nécessite un module SFP compatible 100/1000Base-X.

Le commutateur supporte-t-il le PoE+ ?

Oui, il supporte la norme IEEE 802.3at (PoE+) avec une puissance maximale de 30W par port et un total de 96W sur l'ensemble des ports.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise électrique fonctionne. Si le problème persiste, débranchez et rebranchez l'appareil après quelques secondes.

Peut-on utiliser ce commutateur sans alimentation PoE ?

Oui, les ports RJ45 fonctionnent comme un commutateur standard même sans périphériques PoE. L'alimentation est nécessaire pour le fonctionnement du commutateur lui-même.

Comment entretenir le SP1009 ?

Débranchez toujours l'appareil avant nettoyage. Essuyez avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou sur le site officiel de Tiptel.

Quelle est la garantie de ce produit ?

La garantie est généralement de 2 ans. Veuillez consulter le document de garantie fourni avec l'appareil ou contacter le service client Tiptel.

Puis-je monter le commutateur en rack ?

Le boîtier métallique est conçu pour une installation sur étagère. Pour un montage en rack, des supports de montage spécifiques peuvent être nécessaires (non fournis).

MODE D'EMPLOI SP1009 TIPTEL

Attention:

d'utiliser Veuillez lire attentivement les mesures de protection et les avertissements suivants avant d'utiliser le produit afin d'éviter tous risques, dommages et pertes.

Remarques:

• N'exposez pas l'appareil à la fumée, à la vapeur ou à la poussière. Sinon, cela pourrait provoquer un incendie ou un choc électrique.
• N'installez pas l'appareil dans une position exposée au soleil ou à haute température. Une exposition à une température trop élevée de l'appareil peut provoquer un incendie.
• N'exposez pas l'appareil à un environnement humide. Sinon, cela pourrait provoquer un incendie.
• L'appareil doit être installé sur une surface solide et plane afin de garantir la sécurité et de réduire le risque de chutes. Sinon, l'appareil pourrait tomber ou se retourner.
• Ne placez pas l'appareil sur un tapis ou sur une couverture.
• Ne bloquez pas la ventilation de l'appareil ni la ventilation autour de l'appareil. Sinon, la température de l'appareil va monter et peut provoquer un incendie.
• Ne placez aucun objet sur l'appareil.
• Ne démontez pas l'appareil sans instruction professionnelle.

Avertissement:

• Veuillez utiliser la batterie correctement pour éviter les incendies, les explosions et autres dangers.
• Veuillez remplacer la batterie usée par une batterie uniquement du même type.
• N'utilisez que les câbles électriques spécifiés et veillez à ce que personne ne marche ou ne trébuche dessus. Connectez les câbles correctement pour ne pas risquer un incendie ou un choc électrique. Débranchez tous les câbles de cet appareil avant l'entretien ou le démontage.

Remarque:

• Ce manuel est pour référence seulement.
• Tous les logiciels, designs et conceptions ici peuvent être sujets à modification, sans préavis écrit.
• Toutes les marques commerciales et marques déposées sont la propriété de leurs propriétaires respectifs.
• En cas d'ambiguité ou de divergences, veuillez vous reporter à notre explication finale.
• Pour plus d'informations, rendez-vous sur notre site web.

Modèles applicables:

Le manuel peut être appliqué aux modèles suivants : tiptel SP1005 / tiptel SP1009

1.1 Caractéristiques principales

✿ Ports RJ45 10/100 / 1000Mbps (4 ports pour SP1005-P48; 8 ports pour SP1009-P48), négociation auto MDI / MDIX; Norme IEEE 802af / active PoE, détection automatique du périphérique de réception de l'alimentation, plug and play; Prise en charge PoE + et priorité de port, puissance maximale PoE jusqu'à 30W pour chaque port PoE, total 96W; Indicateur LED intégré, visuel et pratique permettant d'afficher le statut de l'alimentation et du lien réseau. ✿ Faible consommation d'énergie, conception silencieuse, prend en charge les modes full -duplex et semi-duplex Boîtier métallique, installation sur étagère

Face avant

La façade avant se présente ainsi :

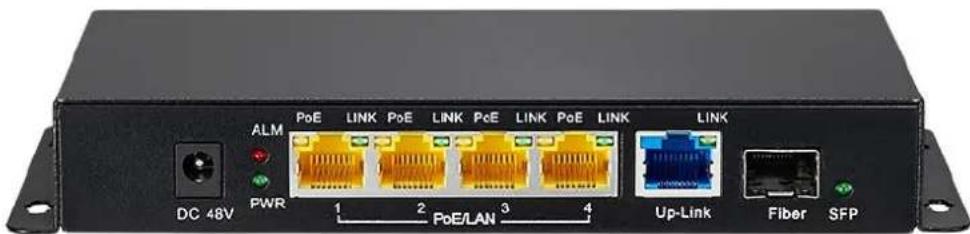

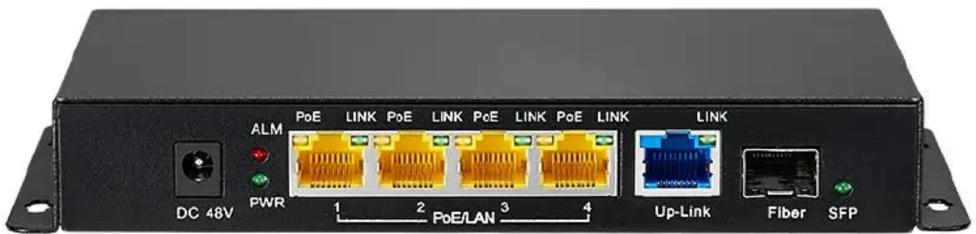

Image 1: SP1005

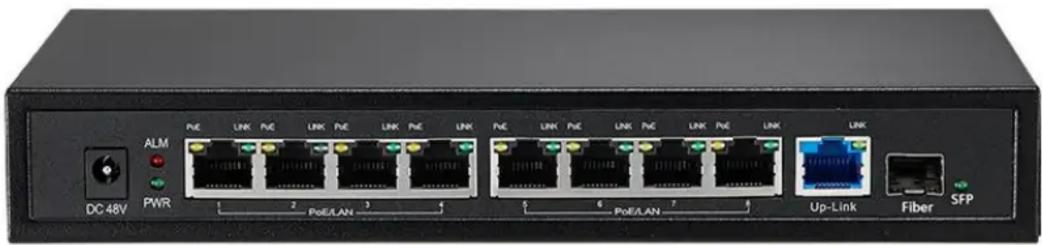

Image 2: SP1009

SN	Nom	Note
1	10/100/1000BASE-TX	Alimentation PoE auto-adaptatable 10/100 / 1000M et ports RJ45.
2	100/1000 Base-X	Port Up-Link auto-adaptatable 100 / 1000M.
3	100/1000 Base-X	Port fibre optique SFP auto-adaptable 100 / 1000M.
4	ALM	Indicateur d'état d'alarme
5	PWR	Indicateur d'alimentation
6	DC Input power	48V/2A
