Type de produit	Tuner AM/FM avec RDS
Marque	VINCENT
Modèle	STU2
Gamme de fréquences FM	87,5 – 108 MHz (typique)
Gamme de fréquences AM	520 – 1710 kHz (typique)
Connecteurs de sortie	Sorties cinch (RCA) stéréo
Connecteurs d'antenne	FM (75 ohms), AM (boucle)
Alimentation	Secteur 230 V / 50 Hz
Fusible	Intégré (valeur non spécifiée)
Fonctions de recherche	Automatique (AUTO SCAN), manuelle, présélections
Modes de réception	Stéréo / Mono, RDS
Mémoires de stations	Oui (accès direct par touches numériques)
Affichage	Indicateurs RDS, TUNED, STEREO, MEMORY, AUTO SCAN, MONO
Télécommande	Incluse (réglage luminosité, fonctions)
Fonction AUTO MUTE	Coupe le signal lors de la recherche de stations
Installation	Sur meuble stable, ne pas empiler, éviter chaleur, poussière, humidité
Câblage recommandé	Câbles HP forte section, câbles secteur surdimensionnés, deux lignes secteur distinctes
Garantie constructeur	Sous conditions, démontage par non agréé annule la garantie
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à la pluie, ne pas ouvrir, risque de choc électrique

FOIRE AUX QUESTIONS - STU2 VINCENT

Comment connecter des enceintes au tuner STU2 ?

Le STU2 est un tuner, il ne possède pas de sortie haut-parleur. Il doit être connecté à un amplificateur via ses sorties cinch. Pour le câblage, respectez la phase : rouge à rouge, noir à noir.

Comment mémoriser une station de radio ?

Pour mémoriser une station, syntonisez-la, puis appuyez sur le bouton Memory et ensuite sur une touche numérique (1-10) pour l'enregistrer. La station sera rappelable via cette touche.

Que signifie le voyant RDS ?

Le voyant RDS (Radio Data System) s'allume lorsque le tuner capte des informations numériques de la station, telles que le nom de la station ou des informations de service. Cela permet d'afficher plus que la simple fréquence.

Comment améliorer la réception FM ?

Utilisez une antenne FM de qualité, de préférence extérieure, et orientez-la pour un signal optimal. Éloignez l'antenne des sources d'interférences. Le tuner dispose d'une entrée FM 75 ohms.

Puis-je utiliser ce tuner avec un amplificateur d'une autre marque ?

Oui, le STU2 peut être connecté à tout amplificateur via ses sorties cinch. Assurez-vous de respecter les phases (rouge à rouge, noir à noir) pour une écoute stéréo correcte.

Que faire si le tuner ne s'allume pas ?

Vérifiez d'abord le fusible (situé à l'arrière) et la connexion secteur. Si le problème persiste, contactez un technicien agréé. N'ouvrez jamais l'appareil vous-même.

La télécommande ne fonctionne pas, que faire ?

Assurez-vous que les piles sont en bon état et correctement insérées. Pointez la télécommande vers le récepteur infrarouge situé sur la face avant et rapprochez-vous si nécessaire.

Qu'est-ce que le rodage et est-ce nécessaire ?

Le rodage est une période où les composants électriques se stabilisent. Pour des performances optimales, laissez l'appareil fonctionner environ 100 heures. Cela s'applique surtout aux amplificateurs, mais peut aussi améliorer la qualité sonore du tuner.

Puis-je brancher plusieurs appareils sur la même prise secteur ?

Pour éviter les perturbations, il est recommandé d'utiliser des lignes secteur distinctes : une pour les sources (tuner, lecteur CD) et une pour les amplificateurs. Pour un seul tuner, une prise standard suffit.

Comment nettoyer le tuner ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs.

MODE D'EMPLOI STU2 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une force de chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé VincentTM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

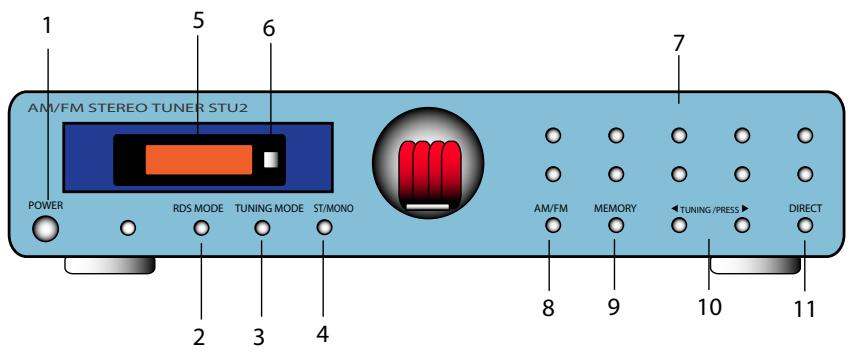

Face avant

1. Bouton de mise sous tension
2. Bouton de mode RDS
3. Bouton de sélection des modes: Autoscan, Manual ou presset (recherche automatique, manuelle ou pré-sélection)
4. Bouton de sélection ST/MONO
5. Afficheur
6. Récepteur infra rouge
7. Boutons numériques : Accès direct aux stations mémorisées et affichage direct de la fréquence d'une station
8. Bouton de sélection AM/FM
9. Mémorisation des stations
10. Bouton de recherche des fréquences ou des stations mémorisées
11. Bouton permettant d'utiliser les boutons numériques de manière à entrer directement la fréquence recherchée

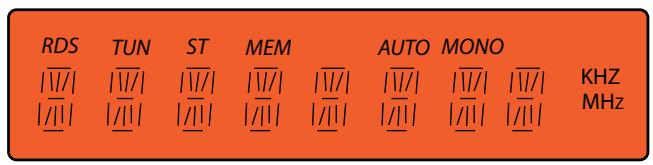

Afficheur

RDS

TUNED

STEREO

MEMORY

AUTO SCAN

MONO

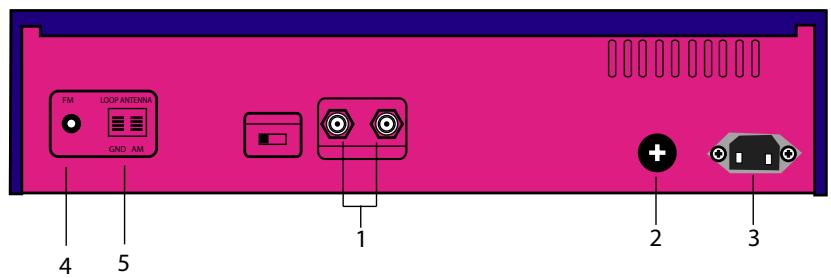

Face arrêtée

1. Sorties cinch
2. Fusible
3. Connection de prise secteur
4. Prise d'antenne FM
5. Prise d'antenne AM

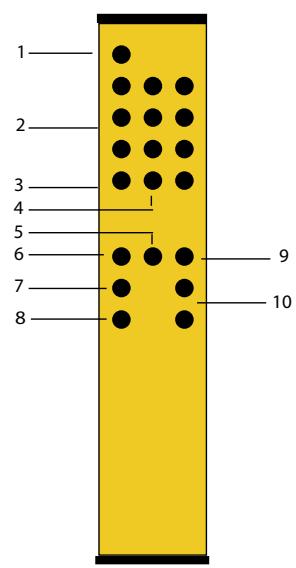

Télécommande

1. Réglage de l'intensité lumineuse de l'afficheur
2. Boutons numériques : Accès direct aux stations mémorisées et affichage direct de la fréquence d'une station
3. Bouton permettant d'utiliser les boutons numériques de manière à rentrer directement la fréquence recherchée
4. Fonction AUTO MUTE : permet de supprimer le signal lors de la recherche de stations
5. Mémorisation des stations
6. Bouton de sélection AM/FM
7. Bouton de sélection des modes: Autoscopic, Manual ou preset
8. Bouton de mode RDS
9. Bouton de sélection ST/MONO
10. Bouton de recherche des fréquences ou des stations mémorisées

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d'isoler totalement la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
