MODE D'EMPLOI EZ-GUIDE 500 LIGHTBAR GUIDANCE SYSTEM TRIMBLE

Avec système EZ-Steer

Boutons de fonction

Ces boutons permettent d'exécuter les fonctions indiquées par les icônes.

Lignes d'andain

L'andain actuel est rouge. Les andains adjacents sont bleus. Le nombre d'andains est affiché en bas de l'écran.

Barre d'astuce

Indique comment utiliser le système.

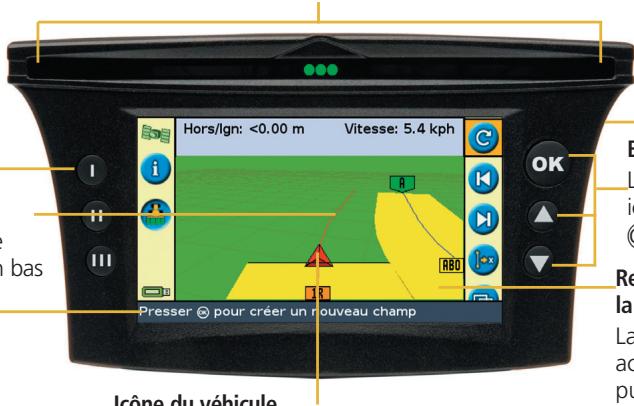

Voyants de guidage hors ligne

Lorsque le véhicule est connecté, les trois diodes vertes au centre sont allumées. Lorsqu'il est déconnecté, les diodes allumées passent sur le côté.

Icône du véhicule

Indique la position du véhicule et l'orientation par rapport à l'andain actuel.

Bouton Echap (à l'arrière)

Annule les modifications et permet de revenir au niveau précédent.

Boutons:

La touche de direction met une icône en surbrillance et le bouton OK permet de la sélectionner.

Recouvrement et enregistrement de la couverture

La couverture s'affiche dès que l'on active l'un des commutateurs du pulvérisateur, lorsque l'on active le bouton de fonction Couverture ou lorsque l'on actionne un système d'auto-pilotage.

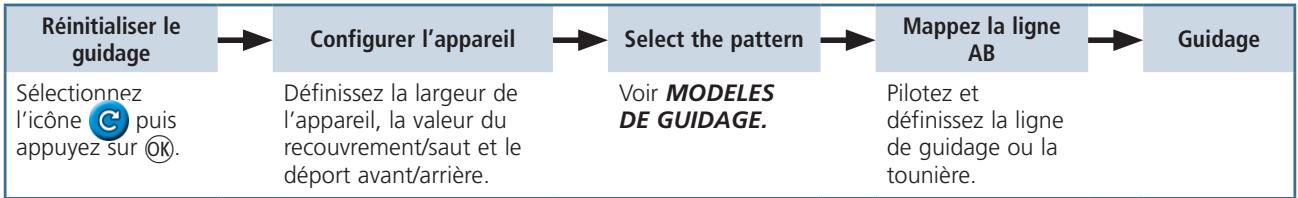

Utilisation du mode simple

Le mode simple permet à l'utilisateur d'accéder plus rapidement au guidage de base. Il s'agit du mode de fonctionnement par défaut.

Remarque - Si vous sélectionnez le schéma A+, le système vous demande de saisir les données d'orientation de la ligne de guidage maître. Si vous sélectionnez le schéma Tournières, vous êtes invité à saisir le nombre de circuits de tournière.

Aide intégrée

La barre de guidage est équipée d'un système d'aide intégrée. Pour afficher l'aide, appuyez sur le bouton.

Assistant de démarrage rapide

L'assistant de démarrage rapide apparaît par défaut chaque fois que vous allumez la barre de guidage EZ-Guide 500. Il vous permet de confirmer ou modifier les paramètres importants du système avant de commencer à travailler. Pour annuler et aller directement au guidage, appuyez sur

Remarque - Sur le dernier écran de l'assistant de démarrage rapide, vous pouvez choisir de masquer cet assistant la prochaine fois que vous démarrez le système.

Fonction (côté gauche)

Icône	Description
i	Affiche les onglets d'information
?	Affiche l'aide intégrée
	Active ou désactive l'enregistrement de la couverture
	Revenir à la visualisation de la carte (écrans du menu et de l'assistant)
	Revenir au menu précédent (écrans Menu)
X	Annuler les modifications (écran Edition)
	Revenir au menu précédent (écrans Assistant)
	Passer à l'écran suivant (écrans de l'Assistant)

Action (côté droit)

Icone	Description
	Réinitialiser le guidage
	Ligne de guidage de releavage vers la gauche et droite
	Déplacer jusqu'ài (mode avancé uniquement)
	Modifier le niveau de grossissement
	Faire une pause et ramener le guidage à la position pause
	Afficher icones de panorama (seulément en mode Avancé)
	Afficher icones de cartographie (seulément en mode Avancé)
	Modifier les vues (mode avancé uniquement)
	Aller au menu configuration

Définition du terrain (côté droit)

Icône	Description
A B	Définir Point A et Point B
××	Commencer la tournière et finir la tournière
I	Interrompre l'enregistrement de la courbe (enregister un segment de ligne droite)
→	Ligne AB suivante
×	Enregistrant la courbe FreeForm
×	Pas enregistrant la courbe FreeForm

Indicateurs d'état

Sur l'écran de guidage principal, il y a deux indicateurs d'état :

Icône	État satellite (en haut à gauche)
	Bon signal
	Signal hors des paramètres acceptables
	Aucun signal

CARTOGRAPHIE

Icône	État lecteur USB (en bas à gauche)
	Connecté et prét
	Chargement en cours
	USB désactivé

Si le lecteur USB n'est pas connecté, l'icône USB ne s'affiche pas.

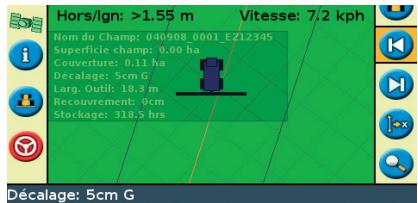

Onglets d'information

Pour afficher les informations de terrain, GPS ou d'un autre système sur un onglet transparent, appuyez sur le bouton i situé à gauche sur la barre de guidage. Appuyez de nouveau sur ce bouton pour passer à l'onglet suivant. Pour un exemple d'onglet d'information affiché sur l'écran de guidage, voir ci-dessous.

Vues

Vue de plan

Vue de perspective

Par défaut, la vue permute automatiquement vers la vue de perspective lorsque vous saisissez un terrain. Pour que la vue permute lorsque vous actionnez un système d'auto-direction ou pour une commande de vue manuelle, sélectionnez en mode Avancé Configuration / Système / Affichage / Vue.

Pour accéder au mode de cartographie, sélectionnez l'icône et appuyez sur OK. Le mode de cartographie permet de :

• cartographier des points, lignes et zones caractéristiques, y compris des zones d'exclusion pour l'EZ-Boom
• engager et désengager l'EZ-Steer
• utiliser l'EZ-Boom mais sans affichage des indicateurs d'état de rampe

Remarque : un GPS de mauvaise qualité empêche le fonctionnement de la cartographie.

Les caractéristiques cartographiées sont enregistrées avec le champ. Pour voir les caractéristiques cartographiées lorsque vous revenez à un champ, rechargez le champ et démarrez un nouvel événement ou poursuivez un événement existant.

Pour configurer les options de cartographie, y compris la distance d'ajustement, la position d'enregistrement et la suppression de caractéristiques, sélectionnez Configuration /

Cartographie.

Pour cartographier un point caractéristique, sélectionner puis l'une des icônes suivantes :

Rocher	Arbre
Mauvaise herbe	Point générique

Pour cartographier une ligne caractéristique, Sélectionner puis:

sélectionner puis l'une des icônes suivantes :

Zone générique

Zone d'exclusion

Pour supprimer la caractéristique la plus proche, sélectionner l'icône Supprimer.

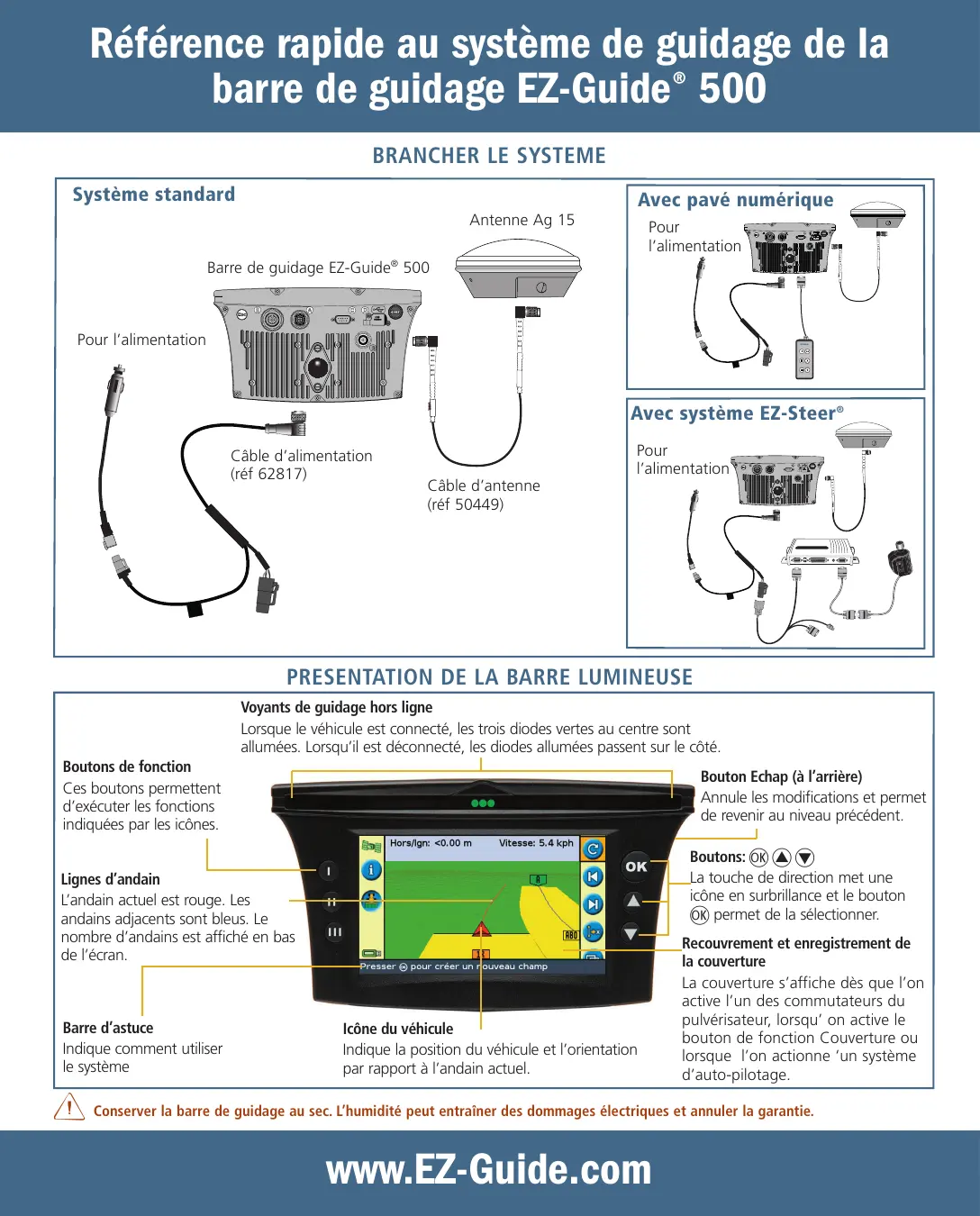

Référence rapide au système de guidage de la barre de guidage EZ-Guide® 500

UTILISATION DU MODE AVANCE

Fonctions supplémentaires du mode avancé

Faites passer la barre de guidage EZ-Guide 500 en mode Avancé pour pouvoir utiliser les fonctions suivantes, non disponibles en mode Simple. Pour passer au mode Avancé, sélectionnez Configuration / Mode utilisé.

• Entrer des noms personnalisés pour le Client, la Ferme, le Champ et l'Événement, et enregistrer les détails relatifs aux événements pour chaque opération.
• Ajouter des lignes AB supplémentaires au champ.
• Sélectionner des champs existants auxquels revenir pour les applications suivantes.
• Déplacer les andains pour corriger la position ou pour décaler les andains les années suivantes. Pour plus d'informations, voir DÉCALAGE ou DÉPLACER ICI.
• Configurer les paramètres GPS ème / GPS.
• 'affichage et les options de vue ème / GPS.
• e l'outil, y compris les déports et l'élargissement de l'outil. Utiliser le système AgGPS Autopilot. Pour plus d'informations, reportez-vous à la documentation Autopilot.

Décalage

Utilisez les touches pour corriger la dérive de position due aux modifications de la constellation satellite GPS tout en restant aux commandes de votre engin dans le champ. Le décalage est toujours appliqué à la ligne de guidage par rapport à l'orientation du véhicule. La distance totale de décalage apparaît sur la barre d'astuces située au bas de l'écran.

Pour configurer les options de décalage, en mode Avancé, sélectionnez Configuration / Mode utilisateur.

• Voir les informations satellite et GPS, et les erreurs du système. Sélectionner Configuration / État.
• Enregistrer et charger les configurations pour pouvoir:
• utiliser exactement les mêmes paramètres sur plusieurs barres de guidage
• modifier les paramètres lorsque vous déplacez la barre de guidage d'un véhicule à un autre pour différentes applications

Sélectionner Configuration / Gestion des données / Sauvegarder / Charger configurations.

• Envoyer les données de champ vers une clé USB pour les utiliser sur d'autres barres de guidage.
• Supprimer les anciennes données pour libérer de l'espace dans la mémoire interne.
• Charger des prescriptions pour les utiliser avec EZ-Boom

Déplacer ici

En mode avancé, vous pouvez utiliser le bouton Déplacer ici pour :

• corriger une dérive de position GPS lorsque vous revenez dans le champ après une pause, par exemple.
• décaler tous les andains pour des applications les années suivantes.

Vous pouvez sauvegarder les andains décalés, ce que la coupe ne permet pas.

Rapport d'activité

Un rapport d'activité est automatiquement créé pour chaque champ. Le rapport d'activité est un document RTF de plusieurs pages contenant les informations relatives au champ.

Le rapport de résumé est enregistré automatiquement dans la mémoire de la barre de guidage. Pour copier ce rapport sur le lecteur USB, sélectionnez Configuration / Gestion des données / Gestion des champs / Rapports de résumé / Envoyer rapports de résumé au USB. Le rapport est enregistré dans le répertoire /AgGPS/Summaries/ du lecteur USB.

Pour visualiser le rapport d'activité sur un ordinateur de bureau :

1. Insérez le lecteur USB dans un ordinateur de bureau.
2. Sélectionnez le dossier /AgGPS/Summaries/.
3. Double-cliquez sur le fichier RTF approprié.
4. Si vous voulez sauvegarder le rapport d'activité, copiez-le sur votre ordinateur de bureau.

Remarque : Pour afficher les graphiques dans le fichier, il se peut que vous deviez installer l'utilitaire Microsoft® Word Viewer présent sur le CD de documentation.

Modèles de guidage

Ligne AB / Ligne A+		FreeFormTM
Trace une ligne droite pour le guidage. Pour une ligne AB, entrez le point A en début de passer et le point B en fin de passer. Pour une ligne A+, spécifie l'orientation de la ligne (l'orientation proposee par défaut est celle de la lene AB précédente.)	A B	Crée des lignes droites ou courbées pour un guidage dans des champs de toute configuration, enregistrant le trajet exact du vehicule pour générer la passée suivante. Assurez-vous d'enregistrer toujours votre chemin, afin de continuer de receivevoir du guidage. Vouces pouvez enregistrer votre passage manuelle ou activer le système pour l'enregistrer automatique (lorsque la couverture est activée). Lorsque plus d'un passage dans la superficie, utilisez l'icone AB suivant pour basculer entre les deux ☑.
Pivot central		Tournière
Définissez le point A, dirigez le pivot, puis définissez le point B. Pour obtenir deailleurs résultats, suivez la voie la plus éloignée du bras du pivot. Remarque - Pour travailler du centre du terrain vers l'extérieur, le pivot initial doit avoir un rayon d'au moins deux fois la largeur de l'andain et une longueur d'arc d'au moins quatre fois la largeur de l'andain.	A B A B	Les andains droits replissent automatiquement la limite de la tourniere. Saisissez le nombre de circuits de tourniere souhaités avant de commencer à définir le terrain. Commencez la tournière, définissez la ligne de guidage, puis revenez au cercle de départ ou appuyez sur ☐ pour terminer la tourniere. Remarque - Des tournières supplémentaires s'appuient sur le premier circuit de tourniere.	Tourniere simple simple A B Tourniere multiple
Courbe identique		Courbe adaptive
Le guidage s'appuie sur la courbe initial. Les déviations sont ignorées. Définissez le point A, dirigez la courbe, puis définissez le point B.	A B A B	Le guidage est toujours effectué d'après le dernier passage. Détection automatique de virage = Activée Chaque nouvel indain est automatiquement créé lorsque vous tournez. Détection automatique de virage = Déactivée Définissez le point B à la fin de chaque passage pour creator le nouvel indain.	B A B A B Tourniere multiple

P/N 66020-84-FRA

Pour de plus amples informations, référez-vous au CD du produit Barre de guidage EZ-Guide 500.
