EZ GUIDE 250 - Système de guidage agricole TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Guidage GPS pour agriculture
Caractéristiques techniques principales	Écran couleur de 5 pouces, interface utilisateur intuitive, précision de guidage de 15 cm
Alimentation électrique	Alimentation par batterie rechargeable ou par prise secteur
Dimensions approximatives	Dimensions : 15,2 cm x 22,9 cm x 5,1 cm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec de nombreux équipements agricoles et systèmes de guidage Trimble
Type de batterie	Batterie lithium-ion rechargeable
Tension	12 V
Puissance	Consommation d'énergie faible, optimisée pour une utilisation prolongée
Fonctions principales	Guidage de précision, enregistrement de données, compatibilité avec les systèmes de gestion de ferme
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau de distribution Trimble
Sécurité	Utiliser conformément aux instructions du fabricant pour éviter les accidents
Informations générales utiles	Vérifier les mises à jour logicielles régulièrement pour optimiser les performances

FOIRE AUX QUESTIONS - EZ GUIDE 250 TRIMBLE

Comment calibrer le TRIMBLE EZ GUIDE 250 ?

Pour calibrer le TRIMBLE EZ GUIDE 250, allez dans le menu principal, sélectionnez 'Calibrage', puis suivez les instructions à l'écran pour entrer les dimensions de votre équipement et effectuer les ajustements nécessaires.

Pourquoi mon TRIMBLE EZ GUIDE 250 ne reçoit-il pas de signal GPS ?

Vérifiez que l'antenne GPS est correctement connectée et positionnée. Assurez-vous également que le récepteur n'est pas obstrué par des objets ou des structures élevées qui pourraient bloquer le signal.

Comment mettre à jour le logiciel du TRIMBLE EZ GUIDE 250 ?

Pour mettre à jour le logiciel, téléchargez la dernière version sur le site de Trimble, puis transférez le fichier sur une clé USB. Insérez la clé dans le TRIMBLE EZ GUIDE 250 et suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si l'écran de mon TRIMBLE EZ GUIDE 250 reste noir ?

Essayez de redémarrer l'appareil en le mettant hors tension, puis en le rallumant. Si l'écran reste noir, vérifiez la connexion de la batterie et assurez-vous qu'elle est chargée.

Comment ajuster la sensibilité de la direction sur le TRIMBLE EZ GUIDE 250 ?

Accédez au menu 'Réglages', puis sélectionnez 'Sensibilité de direction'. Vous pourrez ajuster les paramètres en fonction de votre préférence et des conditions de travail.

Pourquoi mon TRIMBLE EZ GUIDE 250 affiche-t-il des erreurs de guidage ?

Les erreurs de guidage peuvent être causées par une mauvaise calibration, un signal GPS faible ou des interférences environnementales. Assurez-vous que l'appareil est correctement configuré et que vous avez une bonne réception GPS.

Comment réinitialiser le TRIMBLE EZ GUIDE 250 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu 'Réglages', sélectionnez 'Réinitialiser', puis choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

Mon TRIMBLE EZ GUIDE 250 ne se connecte pas à mon ordinateur, que faire ?

Vérifiez que le câble USB est correctement connecté et que les pilotes nécessaires sont installés sur votre ordinateur. Essayez de redémarrer les deux appareils et de réessayer la connexion.

Comment sauvegarder mes données sur le TRIMBLE EZ GUIDE 250 ?

Pour sauvegarder vos données, connectez le TRIMBLE EZ GUIDE 250 à un ordinateur via USB et utilisez le logiciel Trimble pour transférer vos fichiers de données sur votre disque dur.

Où trouver le manuel d'utilisation du TRIMBLE EZ GUIDE 250 ?

Le manuel d'utilisation peut être téléchargé directement depuis le site officiel de Trimble dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI EZ GUIDE 250 TRIMBLE

GUIDE des premiers PAS

EZ-Guide 250 Système de guidage à barre de guidage

Version 2.00

Révision B

Juin 2009

Sommaire

Mentions légales. 1 A propos du système EZ-Guide 250. 1 Sources d'informations connexes 2 Assistance technique 2

Composants inclus dans la boîte du système EZ-Guide 250. 3 Éléments de la barre de guidage 3 Fonctions et utilisation des boutons 4 Accessoires en option 7 Mises à niveau 7 Information sur les fusibles 7 Informations sur la disposition des broches 7

Installation 9

Étape 1: Montage de l'antenne. 9 Étape 2: Raccordement des câbles de la barre de guidage. 9 Étape 3: Mise en marche de la barre de guidage. 10 Éteindre la barre de guidage. 10 Raccordement d'un commutateur de couverture. 11

Premiers pas. 13

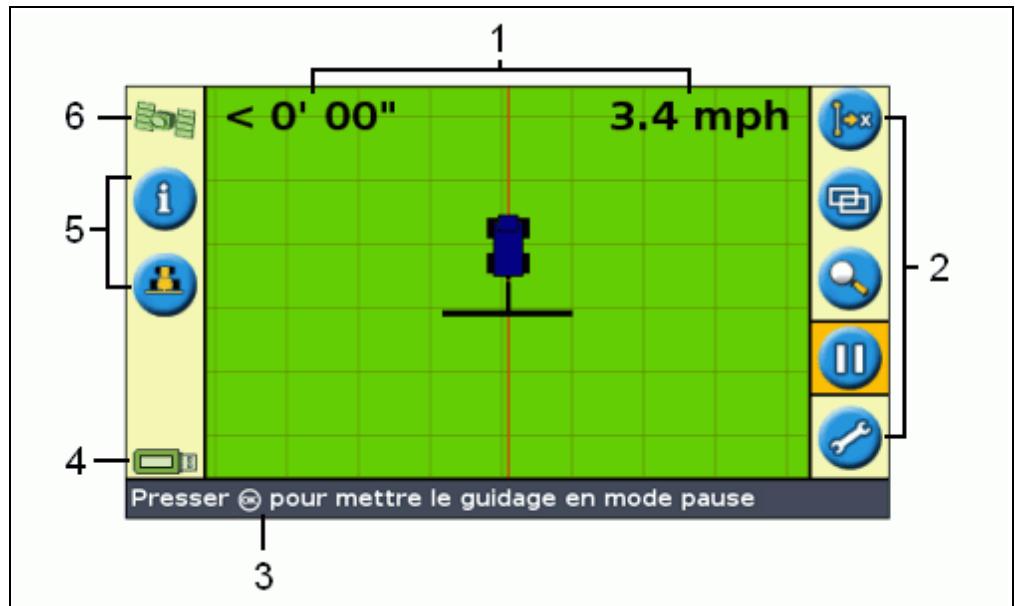

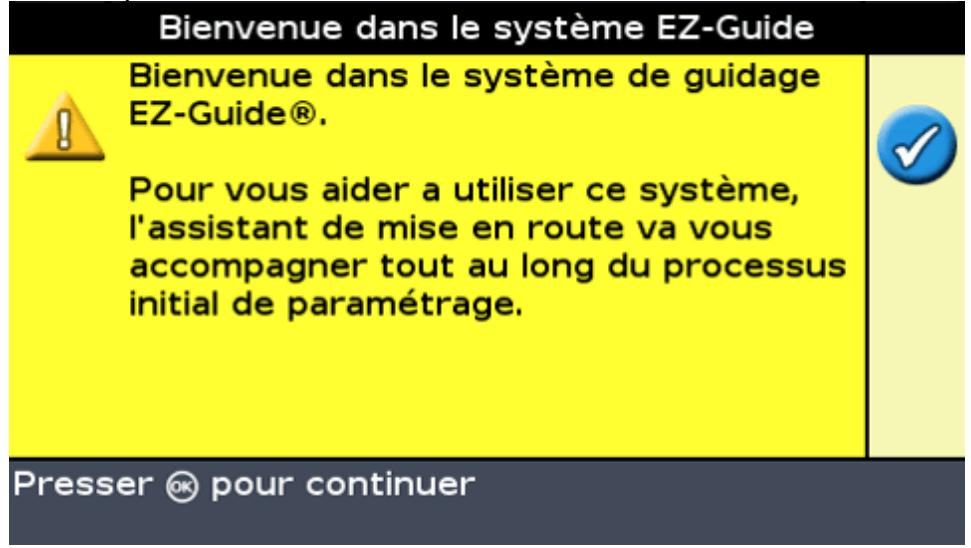

Assistant de démarrage rapide. 13 Éléments de l'écran de guidance principal 14 Indicateurs d'état 15 15 16 Changement de Mode Utilisateur. 16 Modification de la luminosité du rétroéclairage 16 Modification de la luminosité des diodes 16 Obtention des corrections GPS 17

Guidage en mode facile 18

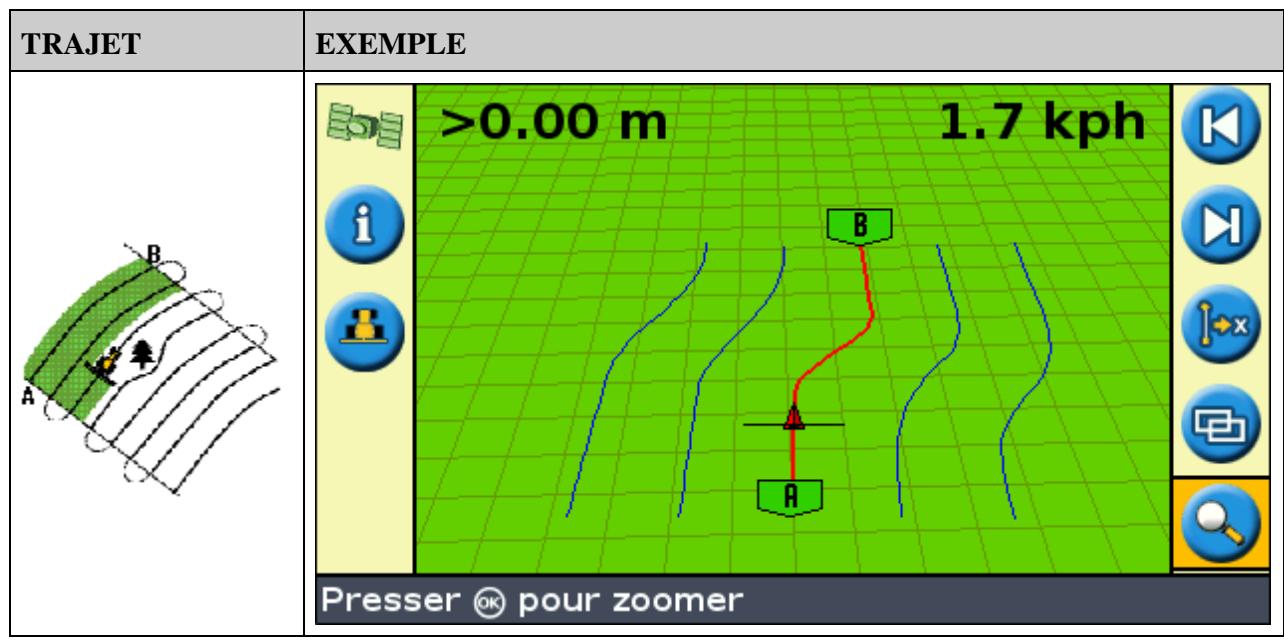

Présentation du guidage 18 Suivi du guidage 19 Modèles de guidage 20 Guidage 32 Enregistrement de couverture 34 Création de sections droites sur tournière ou sur andains courbes 35 Icône Pause / Reprise 35

Guidage en mode avancé 37

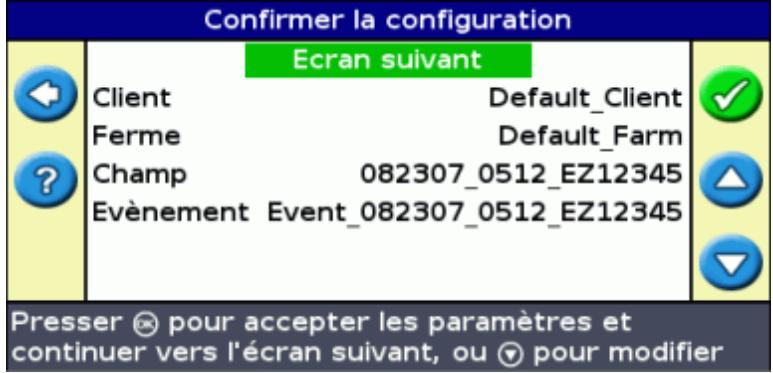

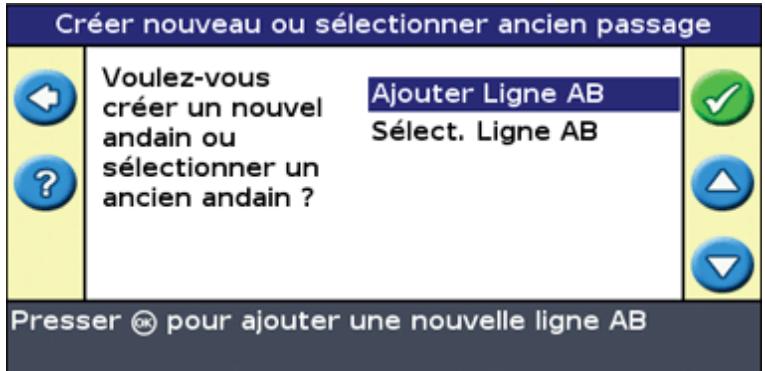

Réinitialisation du guidage 37 Création d'un nouveau champ 37 Création d'une nouvelle ligne 39 Sélection (charge) d'une ligne AB 41 Sélection (charge) d'un champ. 43

Informations complémentaires sur le mode avancé. 47

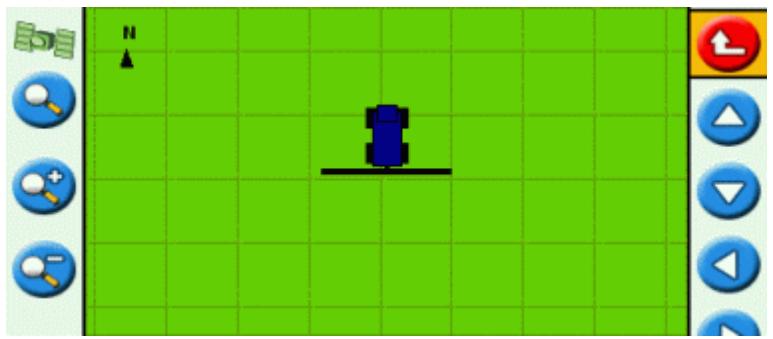

Vues. 47 Panorama 47

Informations complémentaires sur le mode avancé

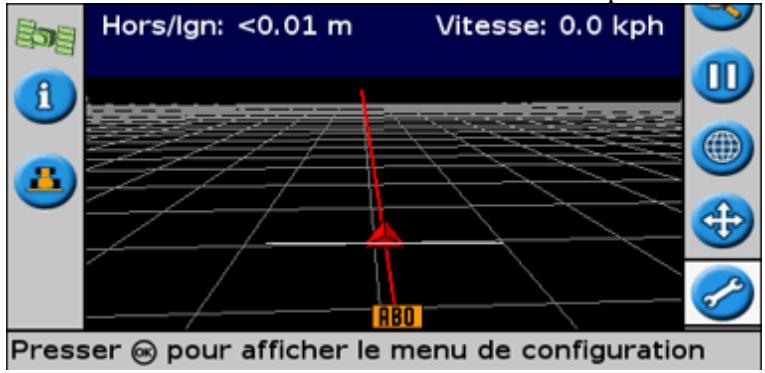

Mode Nuit. 48 Déplacement 48 Configuration de la barre de guidage 51 Circulations sur grandes parcelles 53 Virages serrés 53 Configurer l'enregistrement de la surface couverte 53 Ajout d'un délambda de temporisation à la fonction d'enregistrement de couverture 54 Réglage de la valeur d'anticipation 54 Activation de la sortie en impulsions de vitesse (Radar) 54 Enregistrement d'événements 56 Restauration des paramètres par défaut de la barre de guidage 56

Corrections GPS en mode avancé. 57

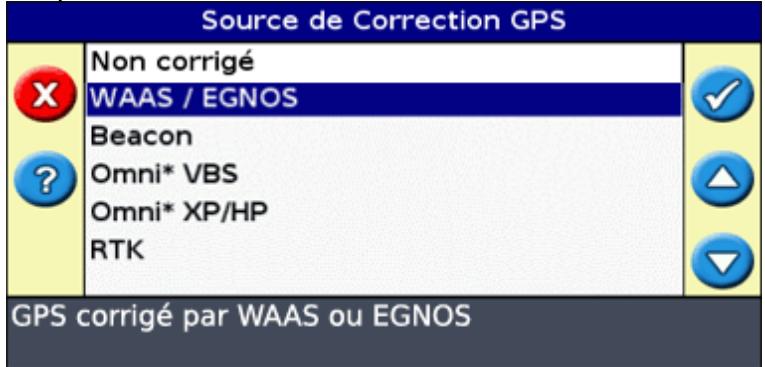

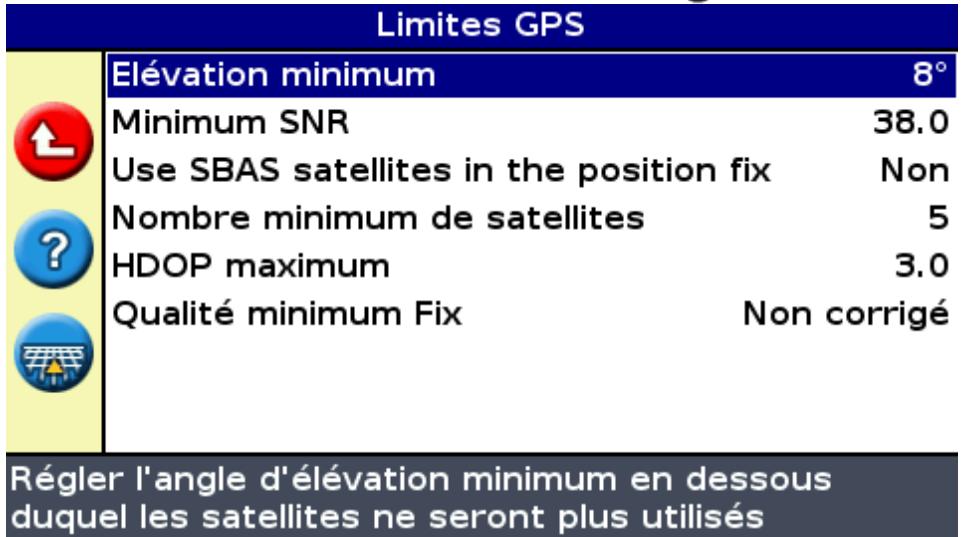

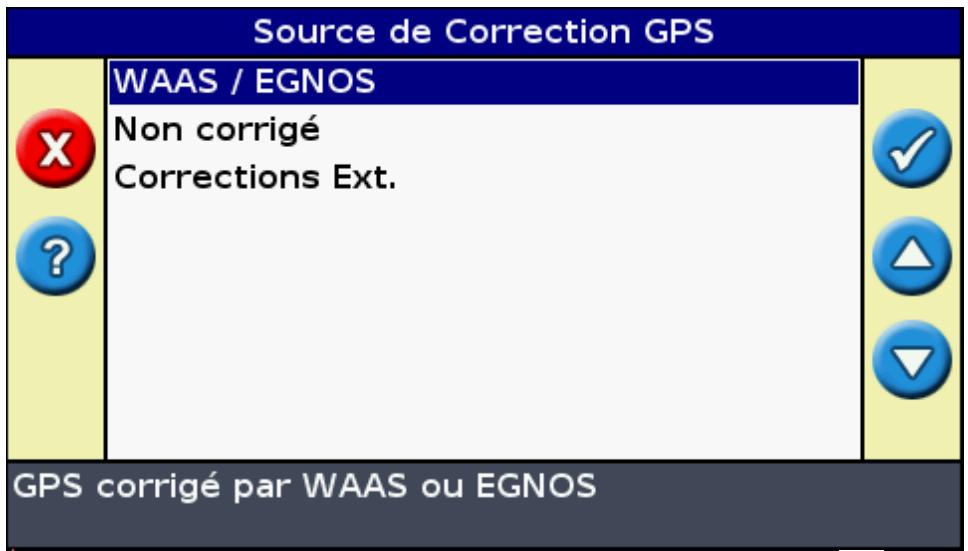

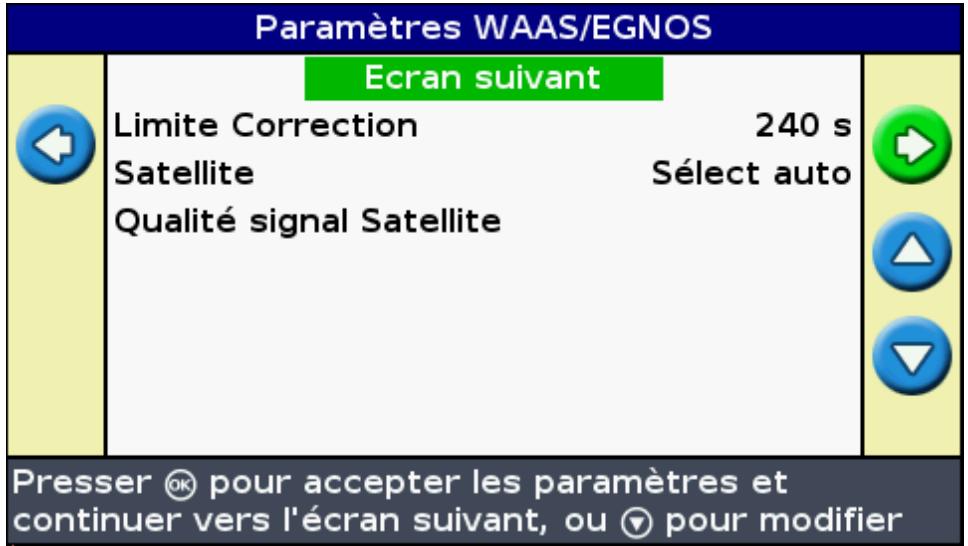

Configuration des corrections GPS 57 Configuration des limites GPS 59 Configuration de la sortie de messages NMEA 60 Assistance par récepteur externe 61

Gestion des données en mode avancé. 63

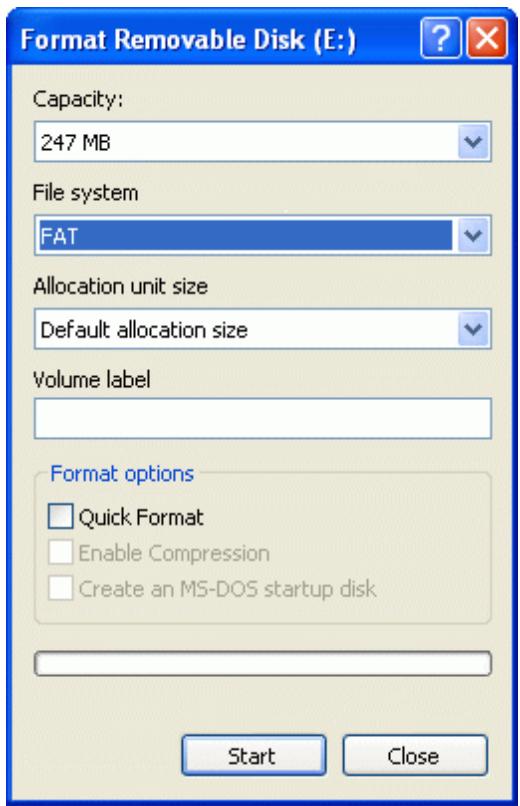

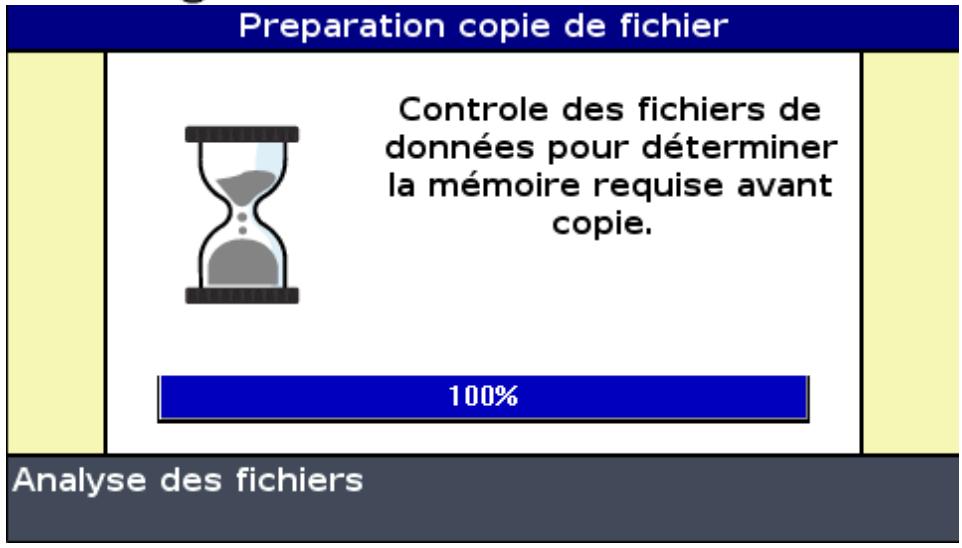

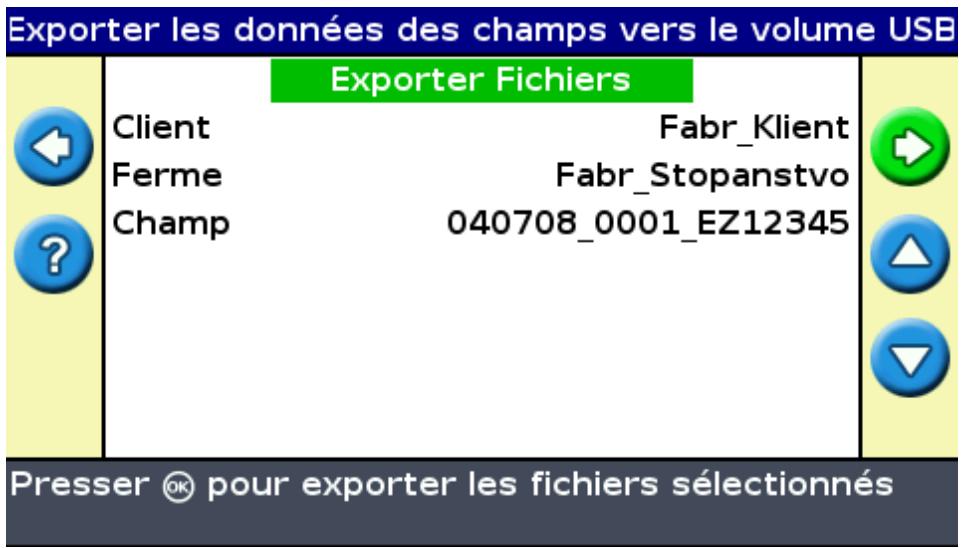

Compatibilité avec les lecteurs USB 63 Importation de données depuis le lecteur USB 64 Importation de données depuis l'écran d'affichage de l'AgGPS FieldManager. 65 Exportation de données 65 Nettoyage de l'espace de stockage 66 Suppression de l'enregistrement de couverture 67 Exportation des journaux de diagnostic 67 Structure des noms de champs 67 Noms de champs par défaut 68 Fichiers de configuration du système 68 Rapport récapitulatif 69 Affichage/Édition avec le logiciel Office 70 Mise à niveau du micrologiciel de la barre de guidage. 70

Cartographie 72

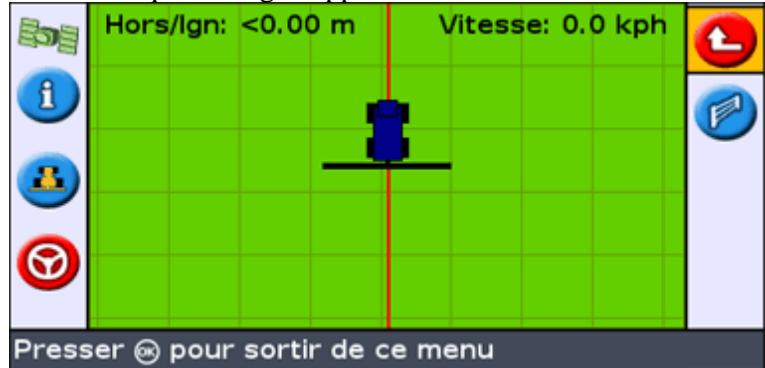

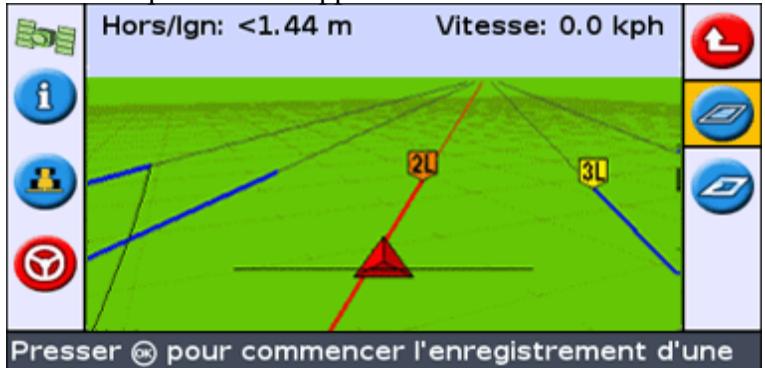

Introduction à la cartographie 72 Cartographier des caractéristiques 72 Position d'enregistrement 74 Zones d'arrêt 75 76 Supprimer des caractéristiques 76

Obtenir des informations de la barre de guidage 79

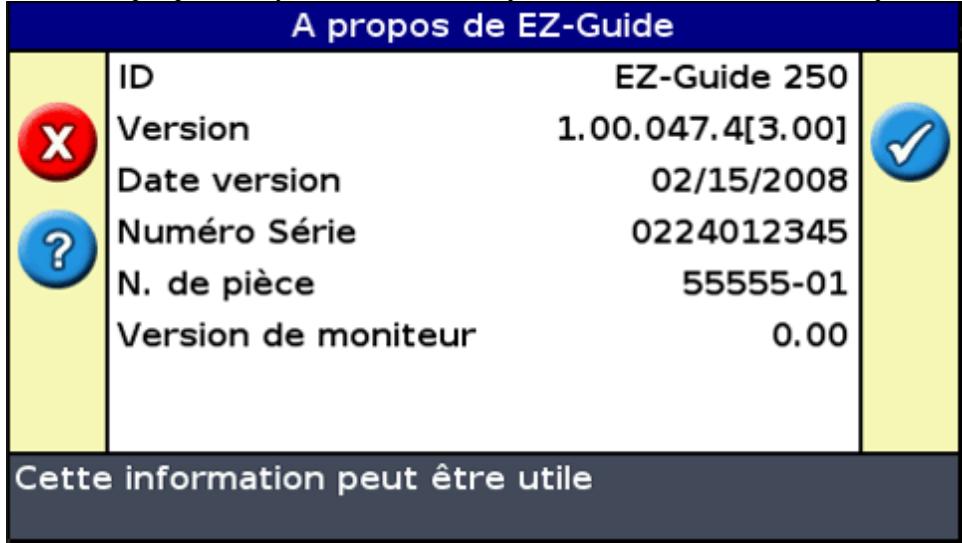

L'écran À propos de EZ-Guide 79 Onglets d'information 79 Écrans d'été 80 Messages d'alerte 80 Dépannage 80

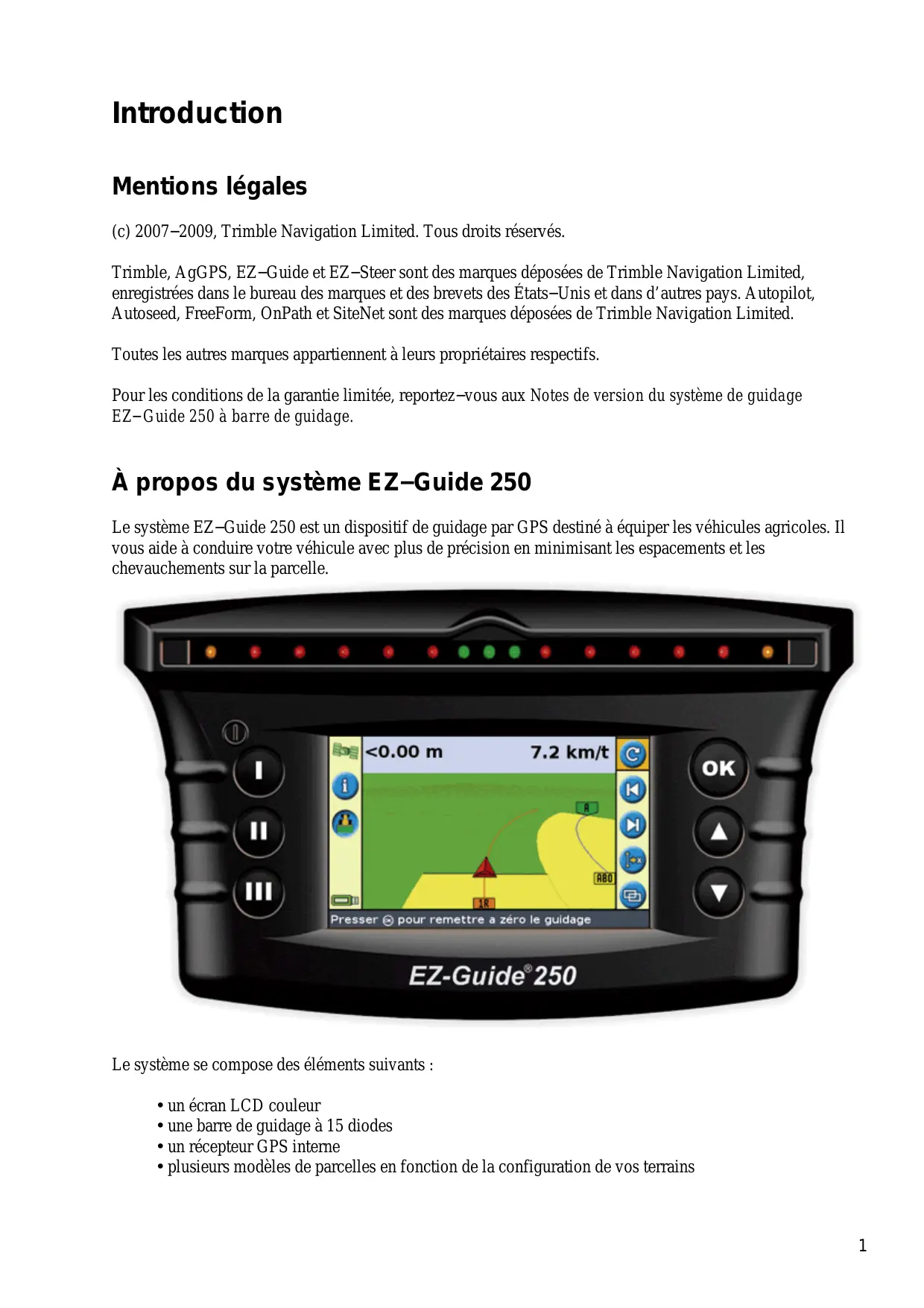

Mentions légales

(c) 2007-2009, Trimble Navigation Limited. Tous droits réservés.

Trimble, AgGPS, EZ-Guide et EZ-Steer sont des marques déposées de Trimble Navigation Limited, enregistrées dans le bureau des marques et des brevets des États-Unis et dans d'autres pays. Autopilot, Autoseed, FreeForm, OnPath et SiteNet sont des marques déposées de Trimble Navigation Limited.

Toutes les autres marques appartiennent à leurs propriétaires respectifs.

Pour les conditions de la garantie limitée, reportez-vous aux Notes de version du système de guidage EZ-Guide 250 à barre de guidage.

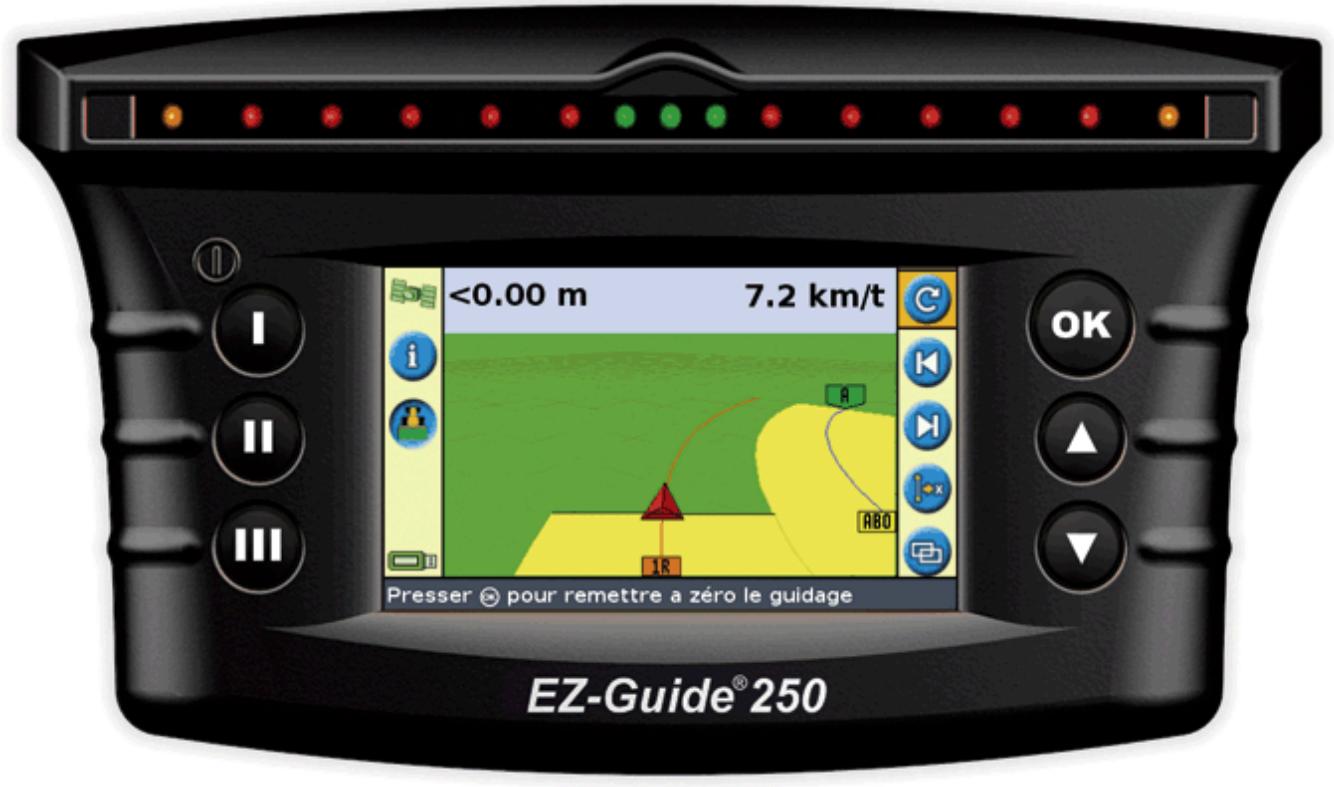

Le système EZ-Guide 250 est un dispositif de guidage par GPS destiné à éoperator les véhicules agricoles. Il vous aide à conduire votre véhicule avec plus de précision en minimisant les espacements et les chevauchements sur la parcelle.

Le système se compose des éléments suivants:

• un écran LCD couleur
• une barre de guidage à 15 diodes
• un récepteur GPS interne
• plusieurs modèles de parcelles en fonction de la configuration de vos terrains

Sources d'informations connexes

Les sources d'informations connexes sont les suivantes :

• rir rapidement les informations qui s'en suivent.
• Carte de référence rapide - la carte de référence rapide décrit les caractéristiques principales de la barre de guidage.

En cas de problème ou si vous ne parvenez pas à tracer les informations requises dans la documentation, veuillez contacter votre revendeur. Vous avez également la possibilité de consulter le site Internet http://www.ez-guide.com/.

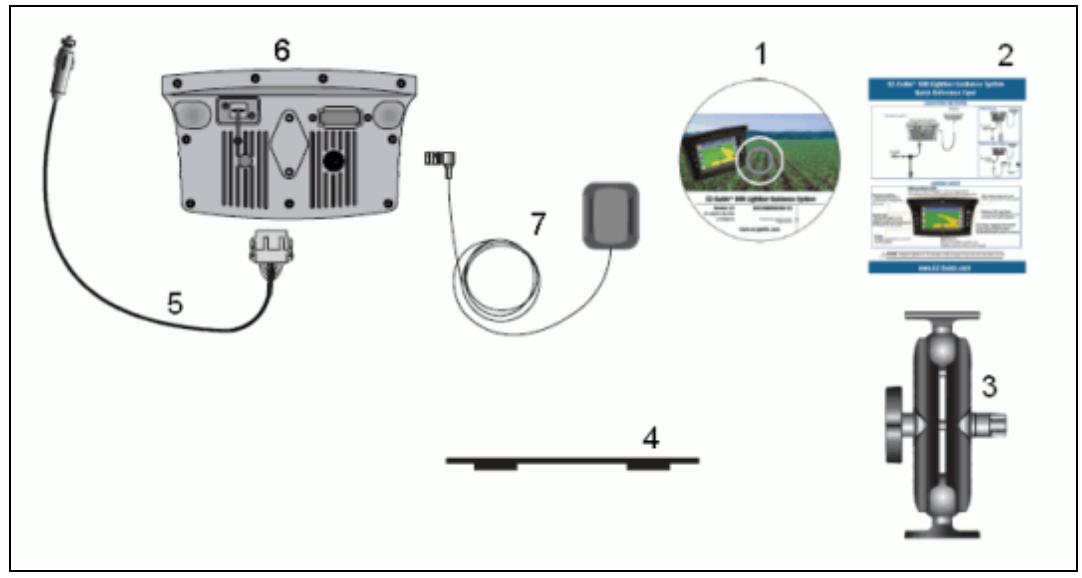

Composants inclus dans la boîte du système ez-guide 250

Ci-dessous, les composants standard du système EZ-Guide 250 :

COMPOSANT	DESCRIPTION
1	CD de documentation EZ–Guide 250
2	Carte de référence rapide
3	Support RAM
4	Plaque de fixation d'antenne
5	Câble d'alimentation (réf 65168)
6	Barre de guidage EZ–Guide 250
7	L'antenne patch

Au déballage du système, vérifie bien l'état de tous les composants, notamment les éraflures ou traces de chocs. Signalez tout défaut apparent au transporteur. Conservez le matériel de transport de sorte à ce que le transporteur puisse le contrôler.

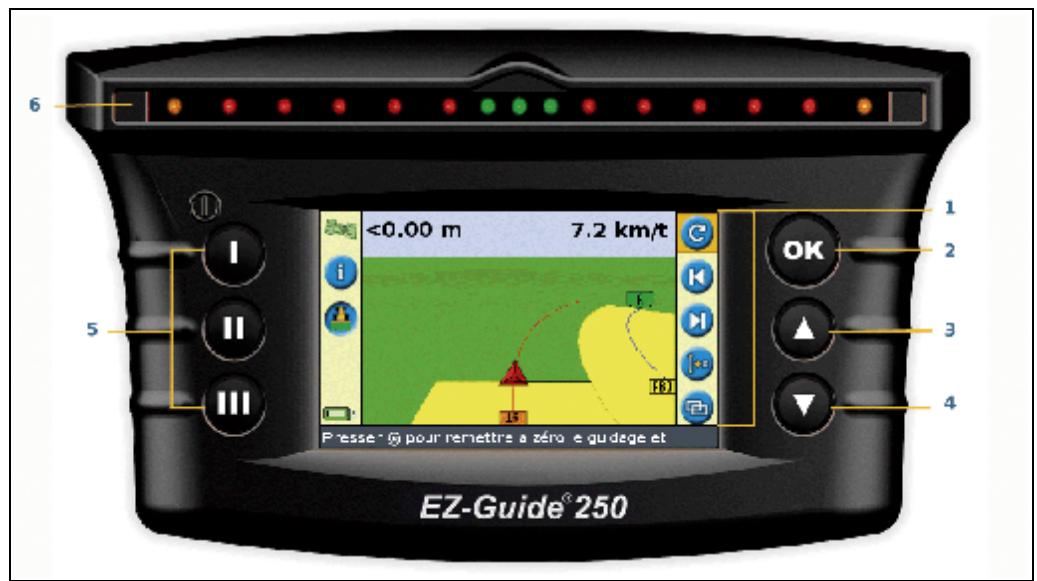

Éléments de la barre de guidage

Les illustrations suivantes montrent la face avant et l'arrêt de la barre de guidage.

COMPOSANT	DESCRIPTION	COMPOSANT	DESCRIPTION
1	Icônes d'action	4	Bouton vers le bas
2	Bouton OK	5	Boutons de fonction
3	Bouton vers le haut	6	Diodes électroluminescentes

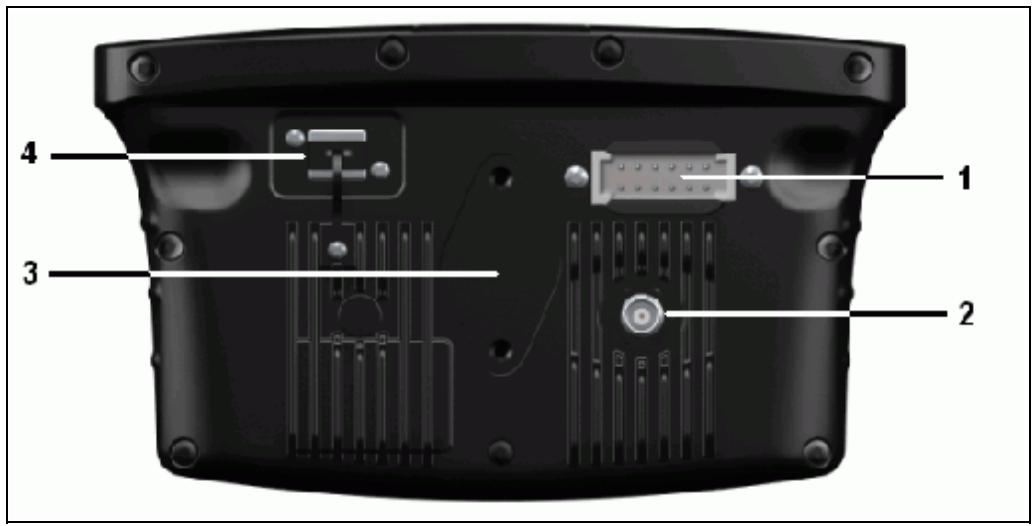

COMPOSANT	DESCRIPTION
1	Connecteur de données / d'alimentation Deutsch à 12 broches
2	Port antenne
3	Fixation de support RAM
4	Port USB

Fonctions et utilisation des boutons

Six boutons équipent la face avant de la barre de guidage. Les boutons situés sur les côtés gauche et droit de la barre de guidage fonctionnent de façon différente.

Boutons d'action (sur la droite de l'écran)

Sur l'écran de guidage principal :

Appuyez sur ou

Appuyez sur pour faire défiler les icônes d'action.

Appuyez sur OK

pour sélectionner l'icone en surbrillance.

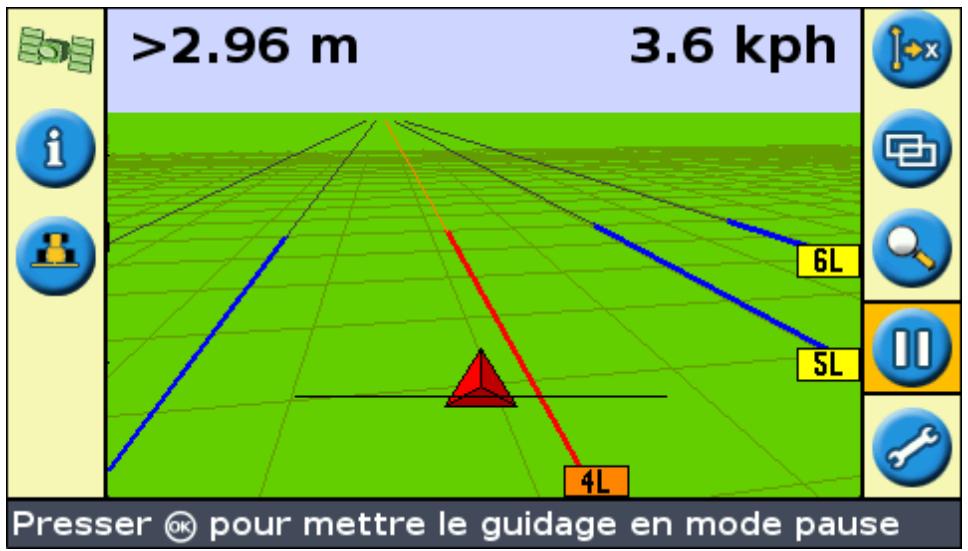

Les icônes suivantes s'affichent sur la droite de l'écran de guidage :

ICÔNE	DESCRIPTION		ICÔNE	DESCRIPTION
C	Réinit. guidage		K	Dépl. gauche
A	Fixer Point A		M	Dépl. droite

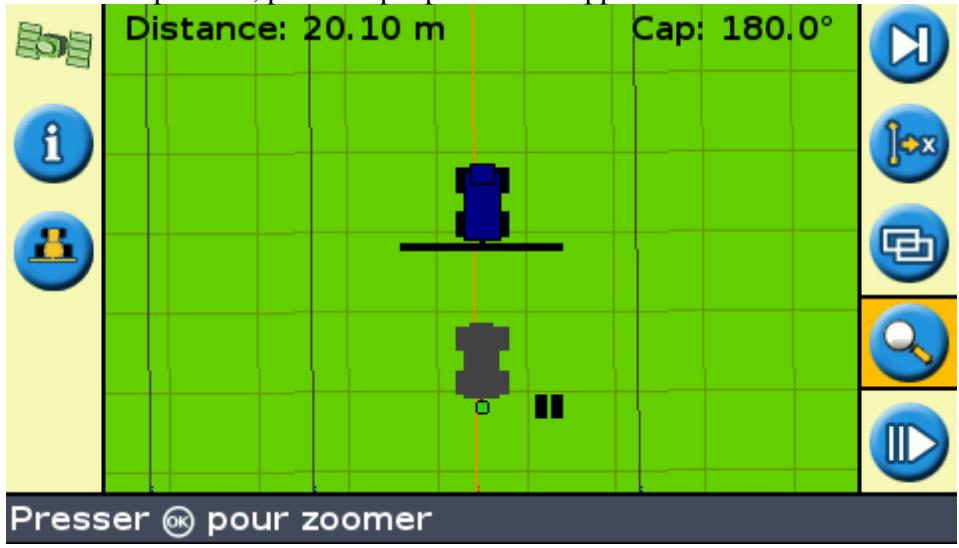

B	Fixer Point B		U	Pause guidage
Tournière de début			III	Reprise guidage
Tournière de fin			O	Modif. échelle de zoom
I	Pause enreg. d'andain		-	Aller au menu de configuration principal
J	Reprise enreg. d'andain		E	Changer mode de vue
K	Enregistrement courbe FreeForm en cours (appuyer pour arrêtier)		-	Ligne de guidage FreeForm suivante
L	Aucun enregistrement courbe FreeForm en cours (appuyer pour démarrer)		Jx	Changer de ligne AB
M	Afficher les icônes de cartographie des points, lignes et zones		+	Afficher icônes de panorama

Remarque : Certaines icônes apparaissent uniquement lorsque leur fonction le justifie. Elles ne sont pas toutes visibles en permanence.

Les icônes d'action suivantes s'affichent sur la droite d'un écran de configuration :

ICÔNE	DESCRIPTION		ICÔNE	DESCRIPTION
△	Augmenter une valeur / monter jusqu'à l'options suivante		◇	Passer à l'écran suivant
◇	Diminuer une valeur / descendre jusqu'à l'options suivante		◇	Accepter les paramètres

Dans les écrans de configuration, les icônes correspondent aux boutons en regard de chacune d'entre elles.

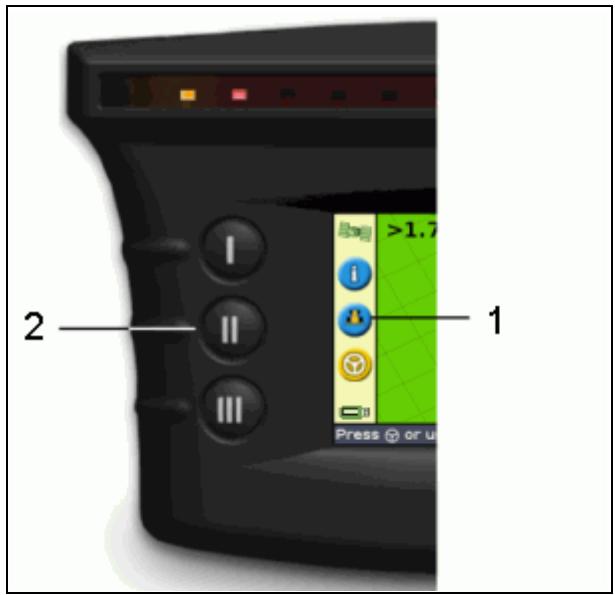

Boutons de fonctions (sur la gauche)

Une icône s'affiche en regard de chaque bouton de fonction. Lorsque vous appuyez sur le bouton de fonction, vous sélectionnez la fonction indiquée par l'icône.

COMPOSANT	DESCRIPTION
1	Icône d'enregistrement de couverture
2	Bouton de fonction central

Les icônes de fonctions suivantes peuvent s'afficher en regard des boutons sur la gauche de l'écran :

ICÔNE	DESCRIPTION		ICÔNE	DESCRIPTION
1	Affiche la fenêtre de l'onglet informations		×	Annuler changements
2	Activer enregistrement de couverture		←	Monter d'un niveau de menu
3	Arrêter enregistrement de couverture		→	Retour à l'écran de guidance
4	Zoom avant		◇	Revenir à l'écran précédent
5	Zoom arrêtè		?	Afficher l'Aide

Aide

La barre de guidage EZ-Guide 250 est dotée d'une Aide intégrée expliquant l'utilisation de l'écran en cours d'affichage. Pour accéder à l'Aide, appuyez sur le bouton de fonction :

Il y a trois options pour les vues de l'écran principal:

-Auto Tourniere: La vue change automatiquement entre la vue en plan (dans la tourniere) et la vue en perspective (sur la ligne).

-Auto Engage: La vue change automatiquement entre la vue en plan (non engage) et la vue en perspective (engage). -Manuel: Vous devez changer manuellement entre vue en plan et vue en perspective.

Presser OK pour naviguer. Presser OK pour quitter le menu d'Aide.

Accessoires en option

Évolution antenne AG15 (ref 92010-00) - Câble tout port (réf 64045) - Ventouse (réf 44922)

Mises à niveau

Le système de guidage EZ-Guide 250 à barre de guidage peut être raccordé aux dispositifs suivants :

Information sur les fusibles

La barre de guidage EZ-Guide 250 est équipée de deux fusibles montés dans le câble :

Remplacement du fusible 10 a

1. Repérez la prise d'allume-cigare à l'extrémité du câble.
2. Dévissez l'embout à l'endroit où la goupille à ressort dépasse. Veillez à ne pas perdre la goupille après avoir déposé l'embout.
3. Déposez le fusible usagé.
4. Insérez le fusible neuf, puis revissez l'embout sur la prise.

Informations sur la disposition des broches

Par défaut, la barre de guidage n'a pas de port série.

Cependant, les fonctions optionnelles suivantes de la barre de guidage requièrent une connexion série :

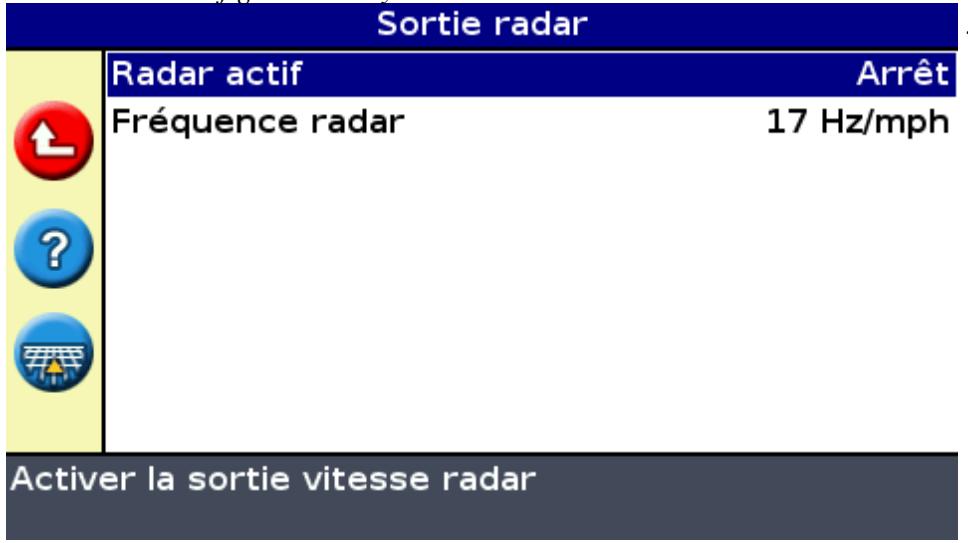

• Sortie de données de radar simulées pour envoyer la vitesse à un autre appareil agricole comme par exemple un moniteur de rendement ou un contrôleur de taux variable.

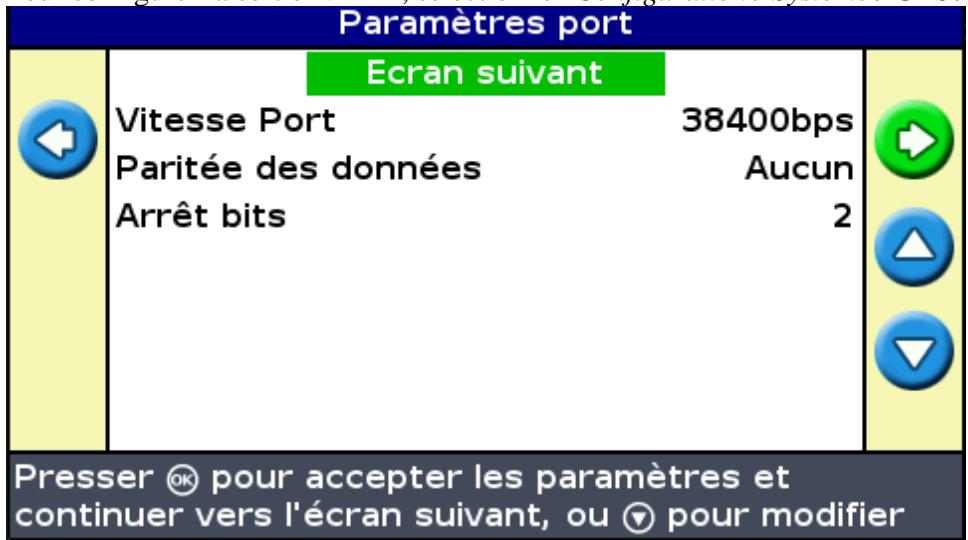

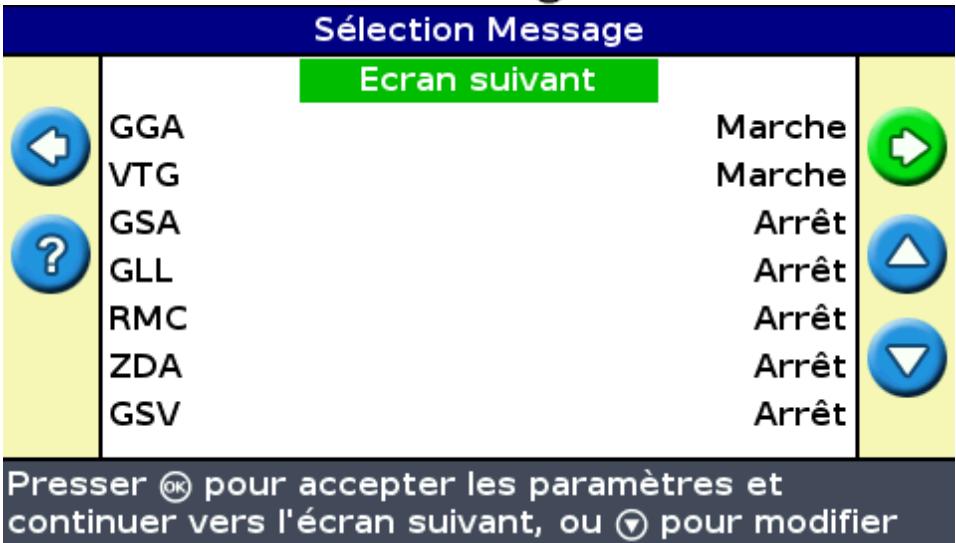

• Sortie de messages NMEA vers un appareil externe.

Pour ajouter un port série au câble de barre de guidage standard :

1. Effectuez l'une des actions suivantes :

Commandez le câble tout port EZ-Guide 250 (réf 64045). Commandez le câble add-on port série (réf 63076).

1. Identifiez P2 sur le câble d'alimentation (ref 65168). C'est le connecteur Deutsch noir à 12 broches.
2. Retirez la cale du connecteur avec une pince à bec effilé. La cale est le morceau de plastique orange avec quatre trous carrés.
3. De l'autre côté du cache-poussière, retirez les broches de fermeture des cavités 5, 6 et 7.
4. Insérez les contacts étiquetés sur le câble ref 63076 dans les cavités correspondantes :

Jaune-Cavité 5 Violet-Cavité 6 Vert-Cavité 7

1. Remplacez la cale.

Étape 1 : montage de l'antenne

Remarque : Afin de minimiser les interférences du signal GPS, assurez-vous que l'antenne GPS est installée à au moins 2 m de toute autre antenne (y compris l'antenne radio). Il est possible de subir quelques interférences si le véhicule est utilisé dans un rayon de 100 m d'une ligne aérienne, d'une antenne parabolique ou d'une tour de téléphonie cellulaire.

Installer l'antenne patch

Sélectionnez la zone de montage de l'antenne à l'avant du pavillon du véhicule, centrée par rapport aux bords gauche et droit.

1. Sur la plaque de fixation, retirez les protections des bandes adhesives.
2. Fixez la plaque de fixation au pavillon du véhicule à l'aide des bandes adhesives. Vérifiez que la plaque de fixation est centrée sur le pavillon du véhicule.
3. Placez l'antenne directement sur la plaque de fixation. L'aimant à la base de l'antenne permettra de la maintenir en place.
4. Acheminez l'autre extrémité du câble d'antenne dans l'habitacle de cabine.

Remarque : pour une performance optimale, utilisez toujours la plaque de fixation d'antenne en métal.

Installer l'antenne AG15

Si vous avez évolué vers l'antenne Ag15, l'emplacement de fixation pour l'antenne se trouve à l'avant du tout du véhicule, centré de gauche à droite.

1. Sur la plaque de fixation, retirez les protections des bandes adhesives.
2. Fixez la plaque de fixation au pavillon du véhicule à l'aide des bandes adhesives. Vérifiez que la plaque de fixation est centrée sur le pavillon du véhicule.
3. Raccordez le câble d'antenne à l'antenne.
4. Placez l'antenne directement sur la plaque de fixation. Les trois aimants montés à la base de l'antenne permettront de la maintenir en place.
5. Acheminez l'autre extrémité du câble d'antenne dans l'habitacle de cabine.

Étape 2. raccordement des câbles de la barre de guidage

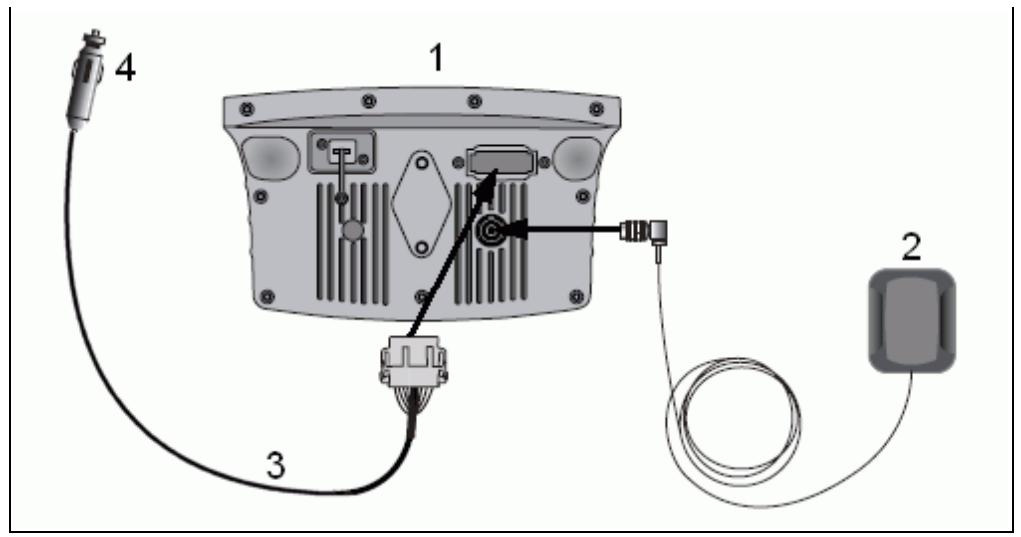

Configuration de barre de guidage avec antenne de base et alimentation :

COMPOSANT	DESCRIPTION
1	Barre de guidage EZ–Guide 250
2	L’antenne Patch
3	12-pin Deutsch power cable (P/N 65168)
4	Vers alimentation (allume–cigare)

1. Raccordez le câble d'alimentation (réf 65168) à la prise d'alimentation sur la face arrière de la barre de guidage.
2. Raccordez l'autre extrémité du cable d'alimentation à l'allume-cigare du véhicule.
3. Raccordez le câble d'antenne à la prise d'antenne.

Avertissement: Ne branchez ou ne débranchez aucun cable, ou ne connectez-pas le système EZ-Steer 500 lorsque la barre de guidage fonctionne. Pour brancher ou débrancher un cable, éteignez le système en premier lieu.

Étape 3 : mise en marche de la barre de guidage

Pour permettre en marche la barre du guide,

1. Connectez le câble d'alimentation à l'allume-cigare. Si l'allume-cigare est raccordé à l'allumage du véhicule avec le câble d'alimentation optionnel, insérez la clé puis mettez en route l'allumage du véhicule.
2. Appuyez sur le bouton (1) (le bouton du haut à gauche de l'écran). La barre de guidage se met en marche.

Éteindre la barre de guidage

Pour éteindre la barre de guidage, appuyez sur le bouton ① et maintenez-le enfoncé.

La barre de guidage commence à s'éteindre (ceci prend environ 5 secondes). Pour arrêter cette séquence, lâchez le bouton avant que la barre de guidage ne s'éteigne.

Vous pouvez laisser la barre de guidage connectée au câble lorsqu'elle est éteinte. Ceci utilisera peut-être un peu de courant mais ne videra pas la batterie du véhicule.

Si la barre de guidage n'est plus alimentée en courant mais qu'elle en reçoit à nouveau dans les 15 secondes, par exemple lors du démarrage du véhicule, elle se mettra en marche automatiquement.

Raccordement d'un commutateur de couverture

Pour installer le commutateur de couverture, reportez-vous aux instructions fournies avec le commutateur de couverture.

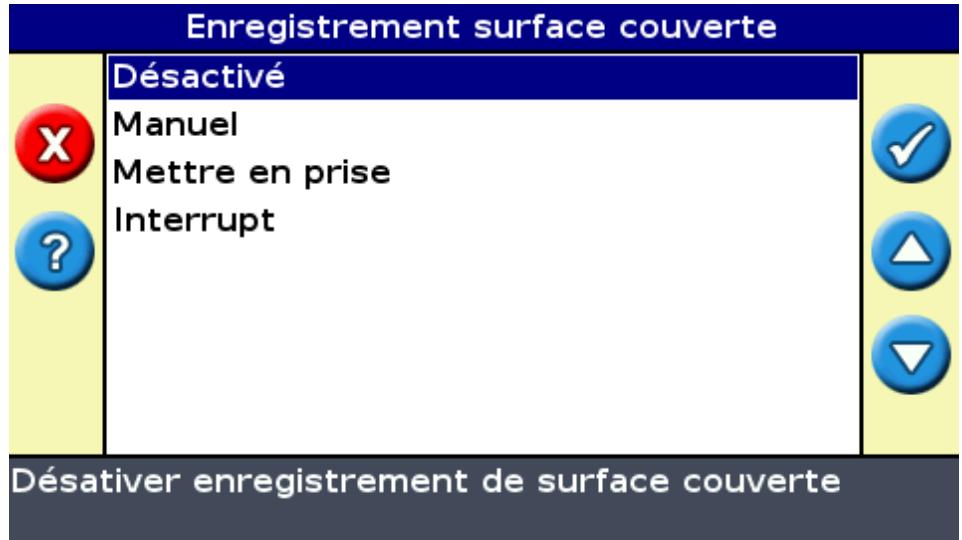

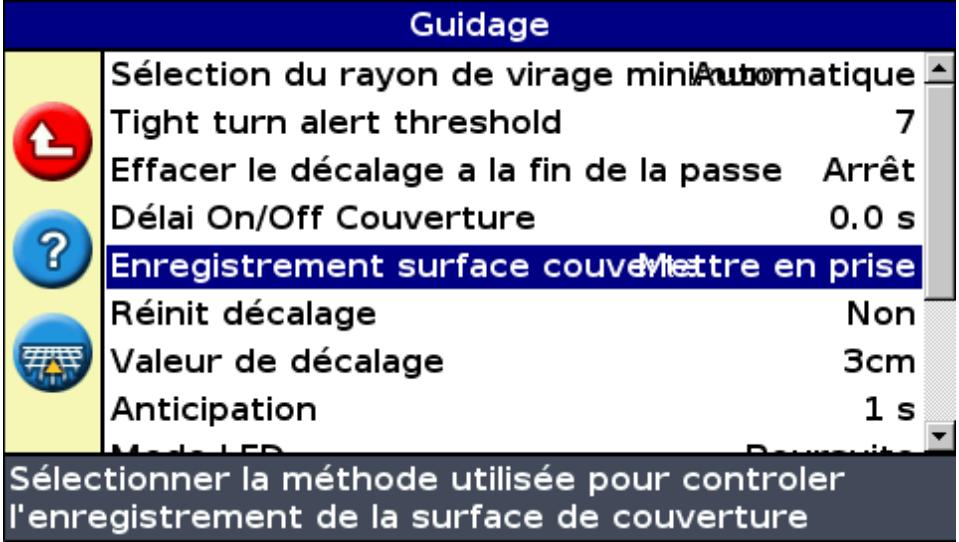

Activation du commutateur sur la barre de guidage

Depuis l'écran de guidage principal :

1. Appuyez sur jusqu'à sélectionner l'icône
2. Appuyez sur OK. L'écran Configuration s'affiche.

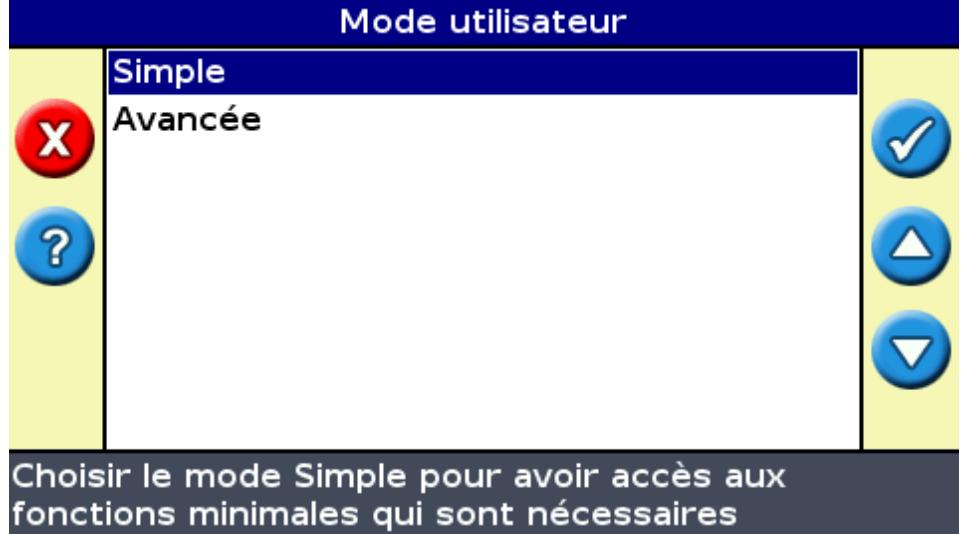

3. Vérifiez que le champ Mode Utilisateur est défini sur Avancé.
4. Sélectionnez Système / Guidage. L'écran Guidage s'affiche :

1. Sélectionnez Enregistrement surface couverte puis appuyez sur . L'écran Enregistrement surface couverte s'affiche :

1. Appuyez sur jusqu'à Sélectionner Interrupt, puis appuyez sur .
2. Si nécessaire, basculez le mode utilisé sur Simple.

L'enregistrement de couverture est désormais prête à démarrer dès que vous appuyez sur le commutateur.

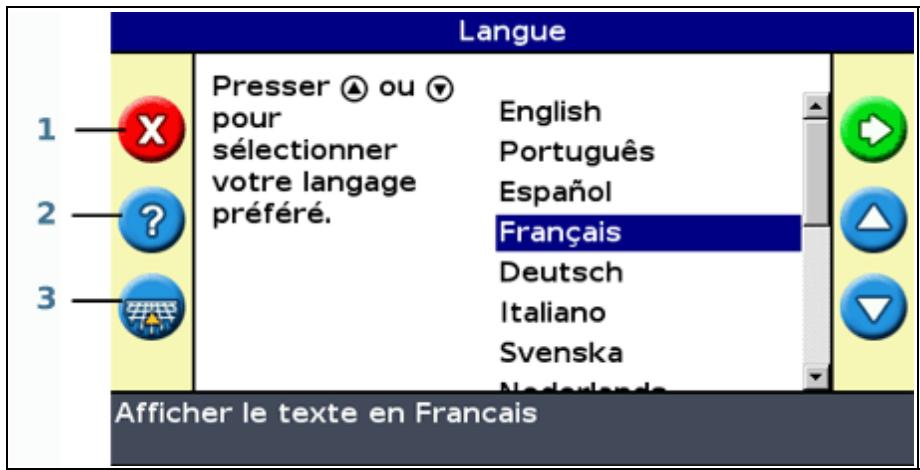

Assistant de démarrage rapide

Dès la mise sous tension de la barre de guidage, l'écran "Bienvenue dans le système EZ-Guide" s'affiche automatiquement :

Appuyez sur (). L'Assistant de démarrage rapide s'affiche.

Cet assistant est doté de plusieurs écrans de configuration vous permettant de définir les principaux paramètres avant d'utiliser le véhicule.

Vous avez la possibilité de quitter l'Assistant de démarrage rapide à tout moment en appuyant sur le bouton de fonction. Le système utilise tous les paramètres que vous avez entrés ; pour tous les paramètres qui ne sont pas encore définis, il utilise les derniers paramètres enregistrés.

À la première utilisation de la barre de guidage, renseignez tous les paramètres de l'Assistant.

COMPOSANT	DESCRIPTION
1	Assistant de démarrage
2	Aide intégrée
3	Arrêtier l'Assistant et commencer le travail

Pour définir un paramètre :

1. Appuyez sur ou sur pour sélectionner la valeur appropriée.
2. Appuyez sur pour entrer la valeur sélectionnée et continuer.

Vous avez la possibilité de besoin d'afficher ou de ne pas afficher l'Assistant de démarrage rapide à la prochaine utilisation de la barre de guidage. Si vous choisissez de ne pas afficher l'assistant au démarrage, la barre de guidage saute l'assistant et démarre sur l'écran de guidage principal.

Pour modifier ces paramètres après le démarrage, ouvre l'Assistant de démarrage rapide depuis l'option Configuration / Assistant de démarrage rapide.

Une fois l'Assistant de démarrage rapide paramétré, l'écran de guidage principal s'affiche.

Éléments de l'écran de guidance principal

COMPOSANT	DÉSIGNATION	DESCRIPTION
1	Texte d' état	L'écran de guidage principal comporte deux éléments de texte d' état. L'élement à gauche indique la distance entre le vehicule et la ligne de guidage. L'élement à droit de indique la vitesse actuelle du vehicule.
2	Icônes d'action	Fonctions et utilisation des boutons
3	Panneau de Conseils / Messages	Le panneau de Conseils / Messages explique la fonction des icônes et indique des conseils de pilotage.
4	Icône d' état USB	Indique l' état du lecteur USB.
5	Icônes de fonctions	Fonctions et utilisation des boutons
6	Icône de qualité GPS	Indique la qualité du signal GPS.

Indicateurs d'état

Sur l'écran de guidage principal, la barre de guidage a deux indicateurs d'état.

La couleur de l'icone du lecteur USB indique l'état du lecteur USB :

ÉLÉMENT	DESCRIPTION
Vert	Le lecteur USB est connecté et prét
Orange	Le lecteur USB est connecté mais en cours de chargement
Rouge	Le lecteur USB est désactivé

La couleur de l'icône de satellite indique l'état du signal GPS :

ÉLÉMENT	DESCRIPTION
Vert	Le signal GPS est fort
Orange	Le signal GPS est hors des limites paramétrées acceptables
Rouge	Il n'y a pas de signal

Modes d'affichage

Deux affichages sont possibles lorsque vous circulez sur la parcelle :

AFFICHAGE DE LA CARTE EN PERSPECTIVE	AFFICHAGE DE LA CARTE EN PLAN
<0.03 m 7.2 km/t	<0.17 m 5.4 km/t
Vue en 3D de la parcelle	Vue à vol d’oiseau de la parcelle

Par défaut, l'affichage bascule de la vue en plan à la vue en perspective lorsque vous entrez sur la parcelle. Vous avez la possibilité de changer l'affichage dans le Mode Avancé.

Modes d'utilisation

Le système de guidage EZ-Guide 250 à barre de guidage est doté de deux modes utilisateurs :

MODE	DESCRIPTION
Simple	Accès limité aux fonctions les plus simples Nombre inférieur d'icônes d'action disponibles Options conducteur simplifiées (par exemple, la création d'une ligne de guidage est plus simple)
Avancé	L'utilisateur a accès à tous les paramètres.

Utilisez le mode Simple si vous souhaitez sélectionner un modèle d'andain et démarrer rapidement à utiliser le véhicule.

Changement de mode utilisateur

Pour passer du mode Simple au mode Avancé :

1. Appuyez sur ou jusqu'à ce que l'icône soit sélectionnée puis appuyez sur . L'écran Configuration apparait.
2. Sélectionnez Configuration / Mode Utilisateur. L'écran Mode Utilisateur s'affiche :

1. Sélectionnez Avancé ou Simple et appuyez sur Θ. L'écran de guidage principal s'affiche à nouveau, et la barre de guidage est sur le mode sélectionné.

Modification de la luminosité du rétroéclairage

Pour régler la luminosité du rétroéclairage de l'écran, sélectionnez Configuration / Eclairage.

Modification de la luminosité des diodes

Pour régler la luminosité des diodes de la barre de guidage, sélectionnez Configuration / Luminosité LED.

• En plein soleil, augmentez la luminosité pour voir les diodes.
• Dans la pénombre, par exemple à la tombée de la nuit, vous pouvez baisser la luminosité de façon à ce que l'éclairage des diodes soit moins intense.

Obtentions des corrections GPS

Par défaut, la barre de guidage EZ-Guide 250 est configurée pour recevoir les corrections gratuites suivantes :

RÉGION	CORRECTION
Amérique du nord	WAAS
Europe	EGNOS

Ces corrections offrent une précision de passage à passage de 15 à 20 cm.

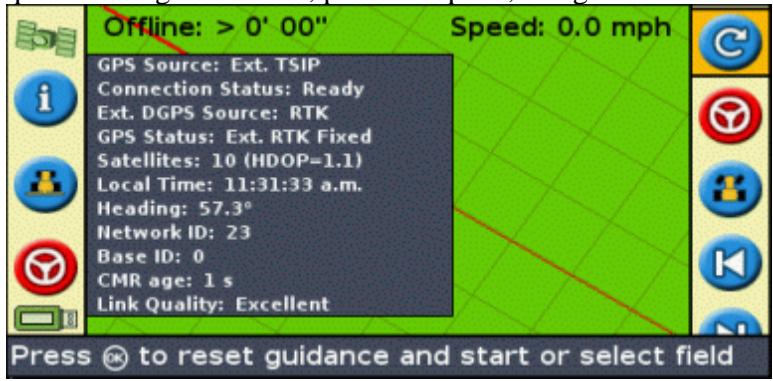

Pour changer les corrections GPS (par exemple, pour configurer RTK ou OmniSTAR HP/XP), sélectionnez Configuration / Système / GPS / Paramétrage du GPS / Source de Correction GPS.

Pour de plus amples informations, voir Mode avancé : corrections GPS.

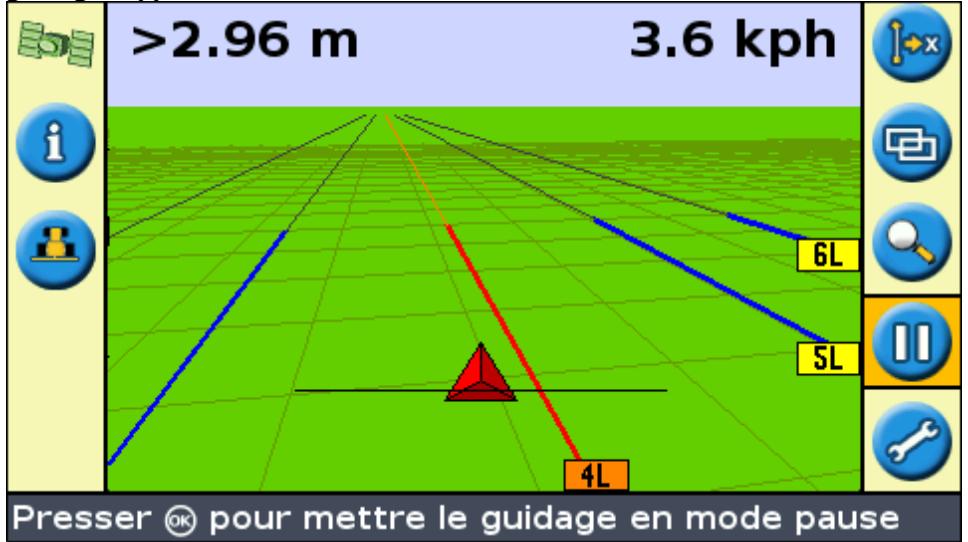

Présentation du guidage

La barre de guidage EZ-Guide 250 utilise des lignes sur l'écran, droites ou courbes, pour vous guider. Il s'agit des lignes de guidage. La forme la plus simple de la ligne de guidage est la ligne droite AB. Pour créer une ligne AB, vous devez définir un point de départ (le point A) et un point d'arrivée (le point B). Une fois ces deux points A et B définis, ils sont reliés par une ligne droite. Il s'agit de votre ligne maîtresse.

Lorsque vous définissez la première ligne de guidage, la barre de guidage la copie pour créer des lignes de guidage supplémentaires.

Distance entre les lignes de guidage.

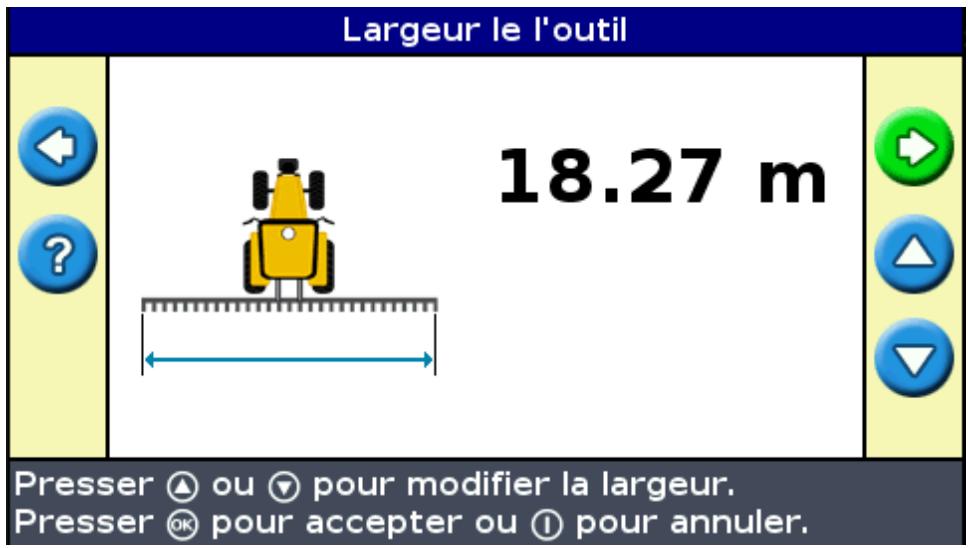

Lorsque vous commencez à définir la ligne, vous indiquez la largeur de l'outil monté sur votre véhicule. Cette largeur est utilisée pour calculer la distance entre les lignes de guidage. Si vous ne souhaitez pas que la distance entre les lignes de guidage corresponde exactement à la largeur de l'outil, vous avez la possibilité de définir une largeur permettant un chevauchement ou un espacement.

Tournières

Vous pouvez enregistrer une limite de tournière et vous guider en fonction de celle-ci, ou travailler sans tournière.

Affichage à l'écran

Lorsque l'écran de guidage principal affiche une vue en perspective, les lignes sont jalonnées de balises descriptives.

COMPOSANT	DESCRIPTION
A B O	Ligne maîtresse créé, et sur laquelle sont basés les andains.
A B	Point A (départ) et B (arrivée) sur la ligne maîtresse.
1L	Premier andain sur la gauche de la ligne maîtresse. (La direction « gauche » s'entend par rapport à la direction de la ligne maîtresse, et non pas par rapport à la position actuelle du vehicule). L'andain et la balise actuels apparaisent en orange.Remarque : Sur un trajet de type pivot central, les andains sont numérotés du centre vers l'extérieur, et non pas à partir du premier andain.
2L	Deuxième ligne sur la gauche de la ligne maîtresse.

Suivi du guidage

Sur la barre de guidage, deux zones affichent les données de guidage :

• Au niveau des diodes

Guidage par les diodes

Le terme diodes se rapporte à la rangée de 15 diodes électroluminescentes (DEL) située au-dessus de l'écran. Ces diodes s'illuminent pour indiquer la position de votre véhicule par rapport à la ligne de guidage définie. En fonction de la position de votre véhicule par rapport à la ligne de guidage, les diodes allumées se déplacent sur la gauche ou sur la droite. Utilisez la barre de guidage pour obtenir un guidage précis si un déport d'outil ou un travers d'outil ont été définis, ou pour un guidage précis sur andains droits.

POSITION DU VEHICULE	AFFICHAGE SUR LA BARRE DE GUIDAGE
Le vehicule se trouveprecisement sur la ligne de guidage	Les trois diodes centrales (vertes) indiquent que le vehicule est sur la ligne.
Le vehicule est déportedepar rapport à la ligne deguidage.	Les diodes allumées se sont déplacées sur la croite. Cela indique que le vehicule est hors ligne, sur la gauche.Remarque: Cet affichage suppose que le Mode diodes est défini sur Poursuivre(paramètre par défaut). Si le Mode diodes est défini sur Trainer, les diodes se déplacent sur la gauche lorsque le vehicule est hors ligne sur la gauche.

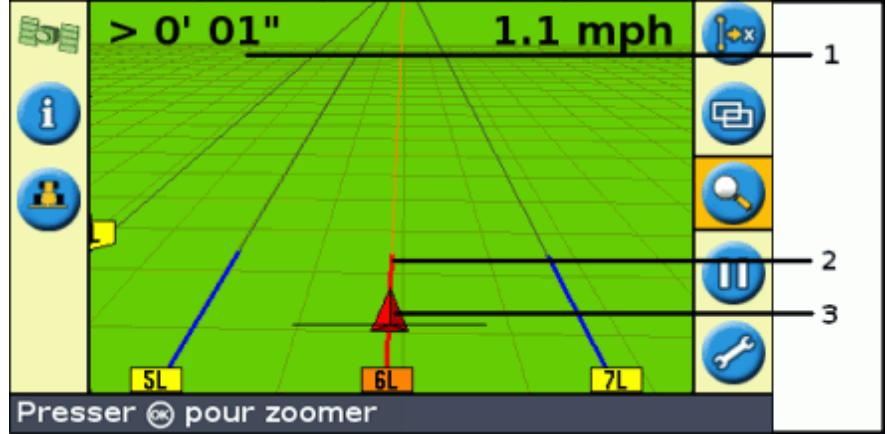

Guidage à l'écran

L'écran de la barre de guidage indique la position de votre véhicule sur la parcelle, la ligne de guidage et la distance hors ligne, vous permettant ainsi d'apprécier la correction que vous devez apporter à votre position.

COMPOSANT	DESCRIPTION
1	Distance hors ligne
2	Ligne de guidage
3	Position du vehicule

Modèles de guidage

La barre de guidage EZ-Guide 250 possède sept modèles de guidage vous permettant d'adapter le guidage à la configuration de vos parcelles :

Ligne droite AB

Une ligne droite AB est la forme de ligne la plus simple. Utilisez la ligne droite AB lorsqu'aucune tournière n'est requise et lorsque les passes sont droites et parallèles.

Pour créer une ligne droite AB, définissez un point de départ (A) et un point d'arrivée (B). La ligne droite AB s'affiche alors sous la forme d'une ligne droite reliant ces deux points.

Remarque : Lorsque le véhicule suit une ligne de guidage, la ligne se poursuit à 1 km en amont du Point A et à 1 km en aval du Point B. Cela vous permet de repérer plus facilement l'andain suivant et de revenir à une position en ligne après un virage.

Définition d'une ligne AB

1. Amenez le véhicule au point de départ de la ligne maîtresse.
2. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icone A b. Appuyez sur . Le Point A est défini.

1. Amenez le véhicule à l'autre extrémité de la ligne.
2. Vérifiez que l'icône B est sélectionnée et appuyez sur OK. La ligne maîtresse AB s'affiche.
3. Tournez à gauche ou à droite vers l'andain suivant. En tournant sur l'andain suivant, celui-ci s'affiche à l'écran et passe à l'orange pour indiquer qu'il est sélectionné.

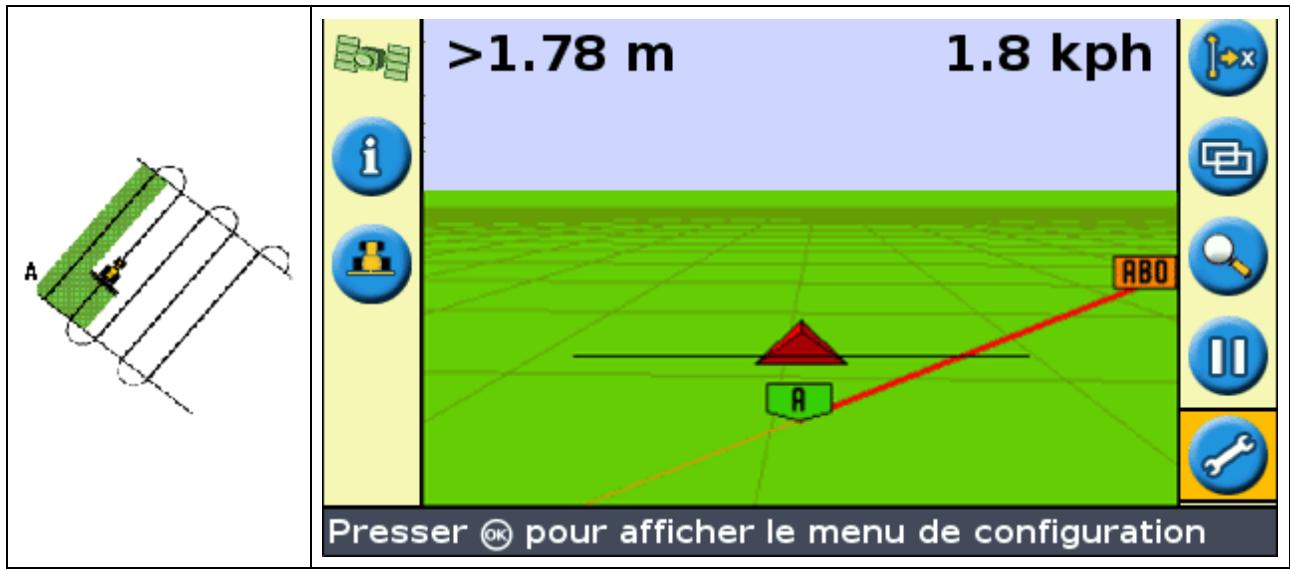

Ligne A+

Une ligne est également une ligne droite. Elle est définie par un seul point sur la ligne (le Point A) et la direction de la ligne.

TRAJET

EXAMPLE

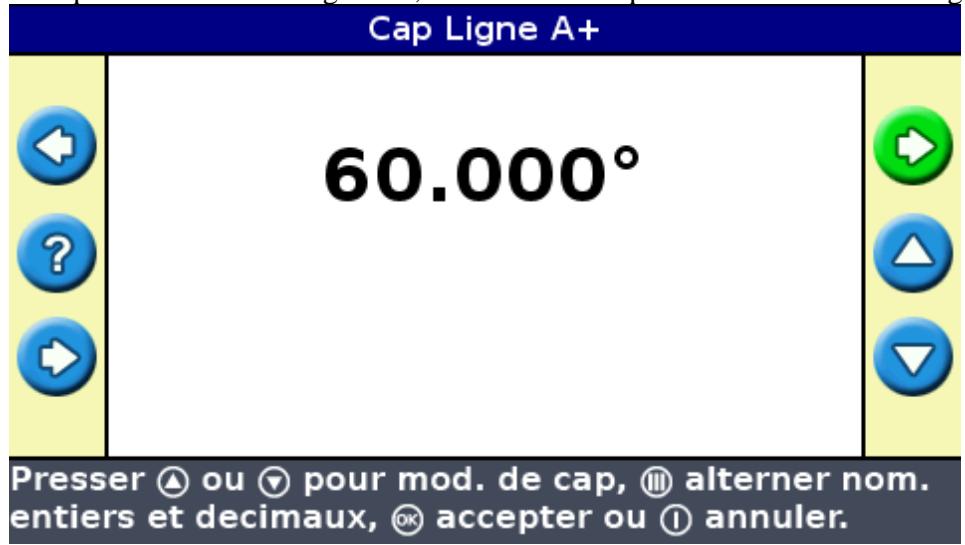

Lorsque vous choisissez de créer une ligne, vous nevez indiquer la direction.

La direction par défaut est identique à celle de la ligne AB précédente. Ce module est utile lorsque vous avez besoin d'un guidage exactement parallèle à la dernière ligne AB, par exemple :

• dans les parcelles adjacentes
• Pour définir la Ligne AB sur un chemin le long de la parcelle
• Pour sauter un chemin d'accès dans une parcelle

La ligne se prolonge à 1km en amont et en aval du point A.

Définition d'une ligne a+

1. Amenez le véhicule au point de départ de la ligne maîtresse.
2. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icône b. Appuyez sur OK. Le Point A est défini. Dans la mesure où vous avez déjà défini la direction de la ligne, votre ligne maîtresse s'affiche à l'écran.

1. Suivez la ligne AB pour le guidage sur le premier andain.
2. Tournez à gauche ou à droite vers l'andain suivant. En tournant sur l'andain suivant, celui-ci s'affiche à l'écran et passe à l'orange pour indiquer qu'il est sélectionné.

Courbe identique

Le modèle courbe identique enregistre votre parcours précis entre les points A et B, au lieu d'enregistrer une ligne droite.

Toutes les lignes de guidage s'adaptent à la courbe maîtresse, quel que soit le parcours du véhicule. Utilisez le type de trajet courbe identique lorsque vous voulez travailler dans la parcelle en suivant une courbe.

Définition d'une courbe identique

1. Amenez le véhicule au point de départ de la courbe.
2. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icone A. b. Appuyez sur . Le Point A est défini.

1. Parcourez la courbe initiale.
2. Vérifiez que l'icône B est sélectionnée et appuyez sur OK. La ligne maîtresse s'affiche à l'écran.
3. Tournez à gauche ou à droite vers l'andain suivant. En tournant sur l'andain suivant, celui-ci s'affiche à l'écran et passe à l'orange pour indiquer qu'il est sélectionné.

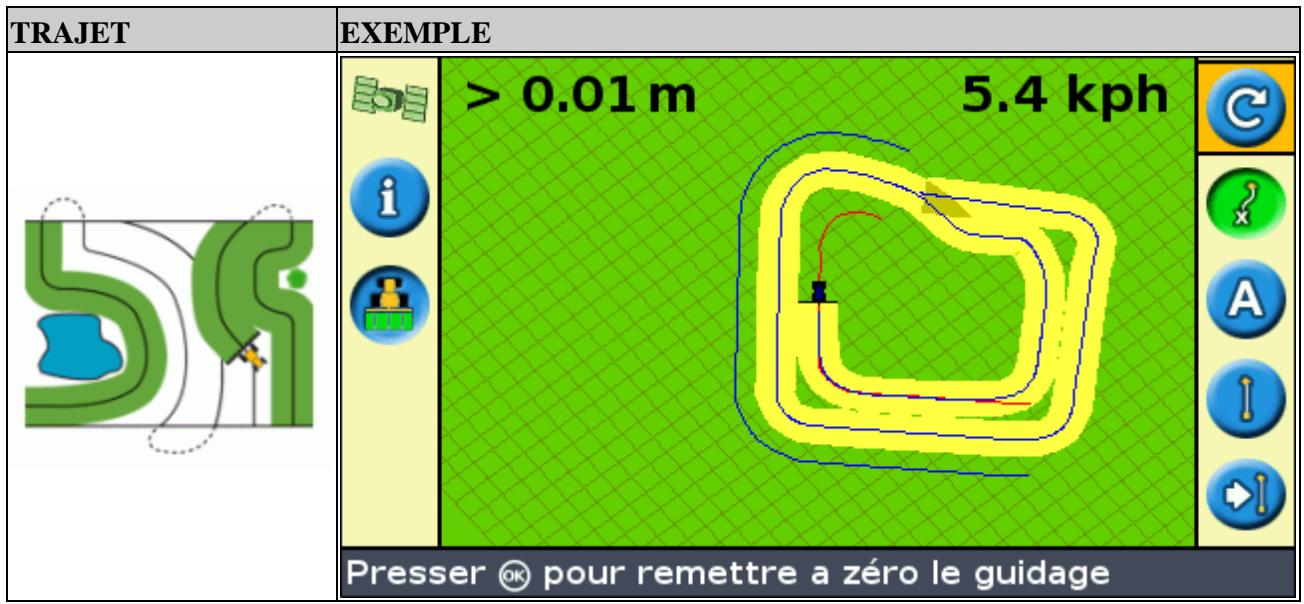

Courbe adaptive

Le type de trajet courbe adaptive est similaire au trajet courbe identique. Il permet le guidage le long d'une courbe. Toutefois, le modèle courbe adaptive réajuste le guidage après chaque andain afin de prendre en compte les écarts que vous avez effectués.

Il enregistre votre trajet en permanence et fournit un guidage correspondant au dernier trajet effectué.

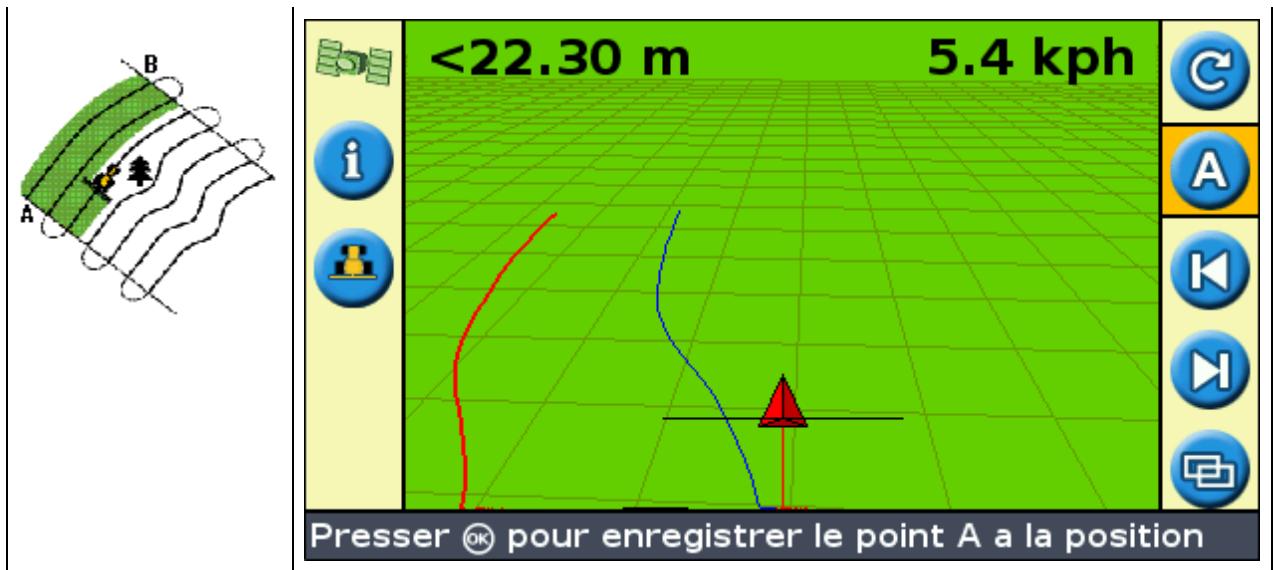

TRAJET	EXAMPLE

Il existe deux méthodes pour définir des courbes adaptatives :

• En définissant les points A et B
• En définissant le point A et en effectuant un demi-tour sur l'andain suivant (qui est automatiquement détecté)

La méthode utilisée dépend du paramétrage de la détection automatique des demi-tours.

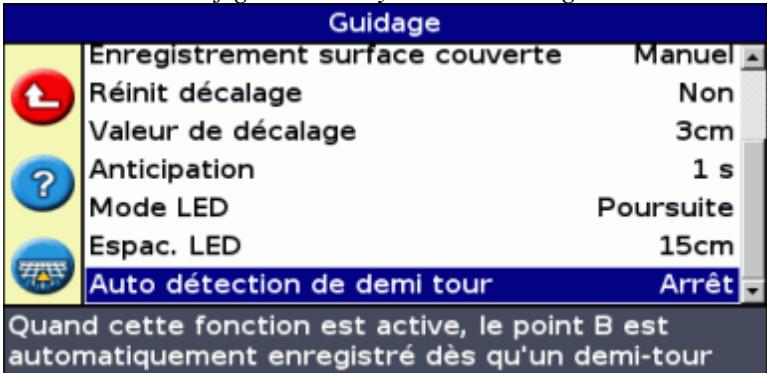

Modification du paramétrage de détention des demi-tours

Remarque : Pour modifier la fonction de détection des demi-tours, la barre de guidage doit être sur le mode Avancé.

1. Sélectionnez Configuration / Système / Guidage. L'écran Guidage s'affiche.

1. Réglez le paramétrage de détection des demi-tours

Définition d'une courbe adaptive

Il existe deux méthodes d'utilisation d'un trajet de type courbe adaptive :

• Automatique : Activez la fonction Auto Detection de demi-tour et effectuez un demi-tour de façon à générer chaque nouvel andain en effectuant un demi-tour pour générer chaque nouvel andain.
• Manuelle : Désactivez l'option de détection automatique des demi-tours et définissez le point B à la fin de chaque nouvel andain pour générer l'andain suivant.

Courbes adaptives avec détection automatique des demi-tours

1. Amenez le véhicule au point de départ de la courbe.
2. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icone A b. Appuyez sur . Le Point A est défini.

1. Parcourez la courbe initiale.
2. En bout de la première courbe, effectuez un demi-tour. Le système détecte le demi-tour et génère l'andain suivant.

Courbes adaptives avec andains définis manuellement

1. Amenez le véhicule au point de départ de la courbe.
2. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icône A b. Appuyez sur . Le Point A est défini.

1. Parcourez la courbe initiale.
2. En bout de la première courbe, définissez le Point B. Le système génère l'andain suivant.
3. Continue à parcourir les andains, définissant le point B à la fin de chacun d'entre eux.

Repères de rangs

1. En mode Avancé, Sélectionnez Configuration / Système / Guidage puis désactivez l'option Auto Détexion de demi tour.

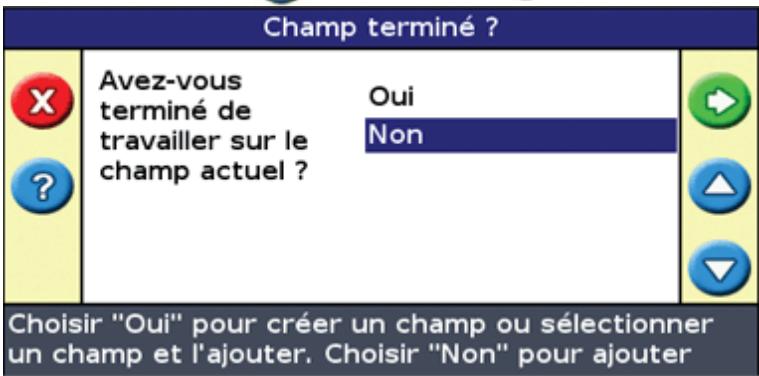

2. Réinitialisation du guidage :

a. Entrez la largeur de l'outil. b. Créez une ligne de guidage basée sur le trajet de type courbe adaptive.

1. Définissez le point B à la fin de chaque rang.
2. Dirigez le véhicule vers l'andain suivant. Lorsque le véhicule a parcouru la moitié du virage, le guidage sur l'andain suivant s'affiche.

Lissage de courbe

Par défaut, les courbes sont lissées par l'EZ-Guide 250 afin d'améliorer le guidage et l'autopilote. Vous pouvez désactiver le lissage de courbes dans des virages serrés (courbe d'un rayon inférieur à 3 m).

ATTENTION: si vous désactivez le lissage de courbe, le système EZ-Steer 500 ou le système AgGPS Autopilot peut ne pas être capable d'autoguider dans les virages serrés. Soyez prudent lorsque vous désactivez le lissage de courbe.

Pour désactiver le lissage de courbe :

1. Mettez la barre de guidage en mode Avancé.
2. Sélectionnez Configuration / Système / Guidage / Rayon de virage minimum.
3. Sélectionnez Désactivé.

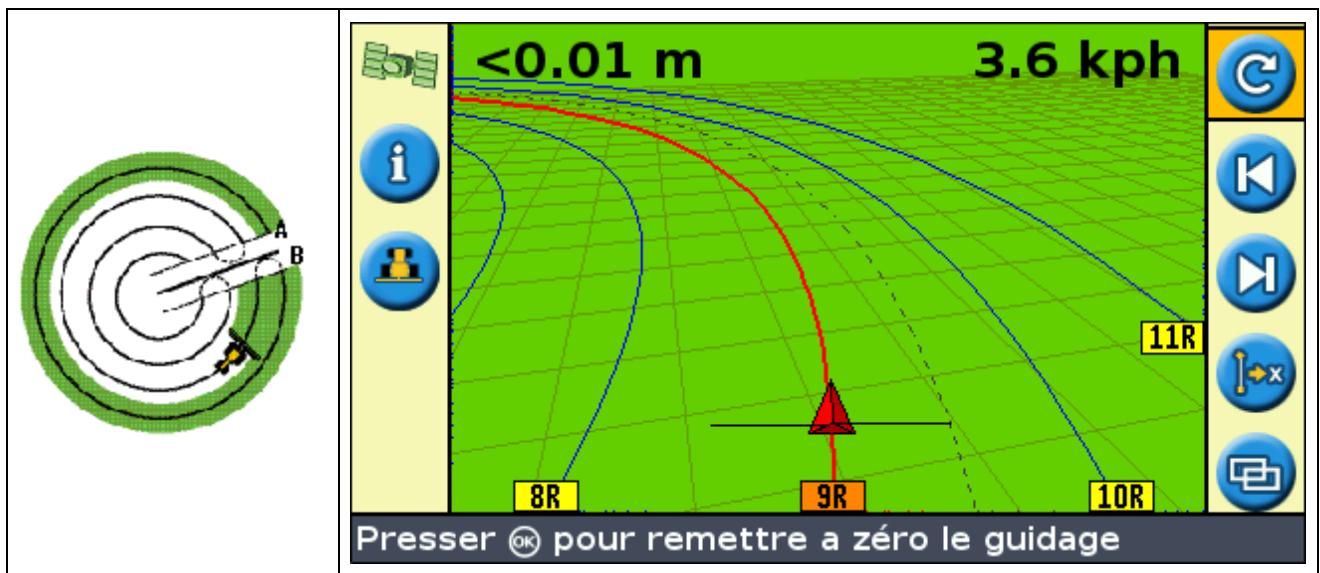

Pivot

Utilisez le type de trajet Pivot pour les parcelles irriguées sur un modulo concentrique. Grâce à ce type de trajet, vous pouvez effectuer des cercles concentriques autour du pivot central.

TRAJET

EXAMPLE

Définition d'un pivot

Remarque: Définissez toujours la ligne maîtresse à proximité de la courture extérieure de la parcelle.

1. Amenez le véhicule au point de départ du pivot.
2. Positionnez la roue du véhicule dans une trace de roue du pivot, en plaçant l'arrière du véhicule sur le bras de pivot. Si la parcelle ne forme pas un pivot à cercle complet, placez l'arrière du véhicule en bordure de la parcelle.
3. Définissez le point A :

a. Appuyez sur ou jusqu'à sélectionner l'icone A b. Appuyez sur . Le Point A est défini.

1. Parcourez le pourtour de la parcelle. Maintenez la roue du véhicule dans la trace du pivot. À ce stade, la barre de guidage ne fournit pas encore de guidage.
2. Lorsque vous avez parcouru au moins 14 de la circonférence du pivot, définissez le point B. La barre de guidage crée les andains de guidage.
3. Tournez à gauche ou à droite vers l'andain suivant. En tournant sur l'andain suivant, celui-ci s'affiche à l'écran et passe à l'orange pour indiquer qu'il est sélectionné.
4. Dirigez votre véhicule afin que les diodes soient centrées sur la barre de guidage tout au long de l'andain.

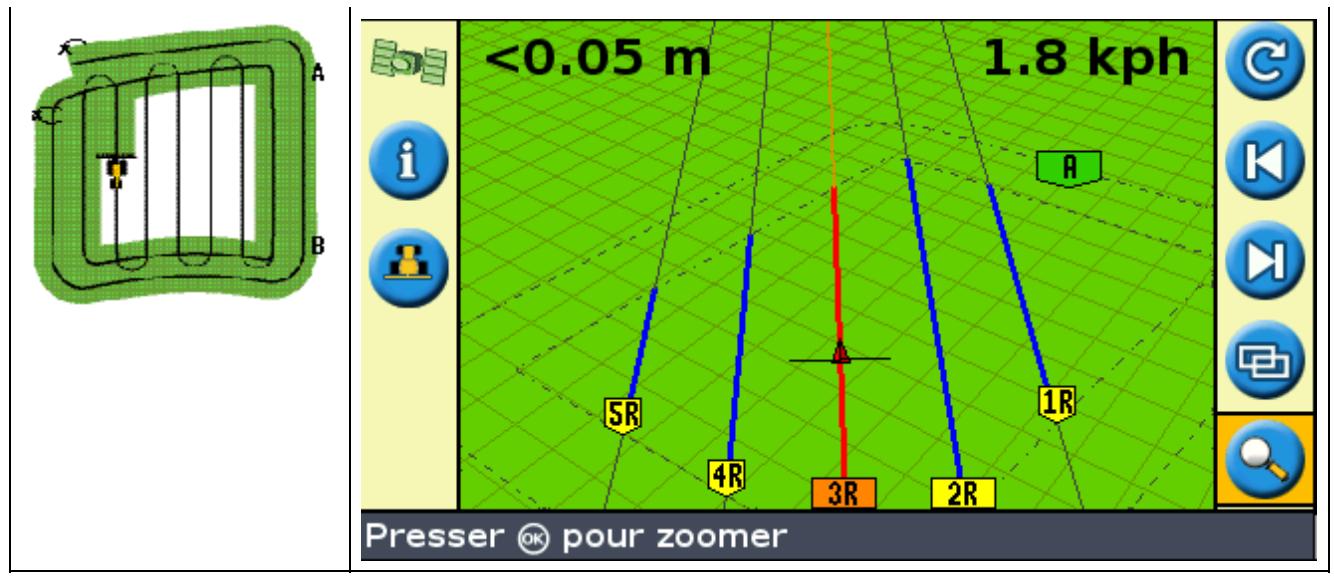

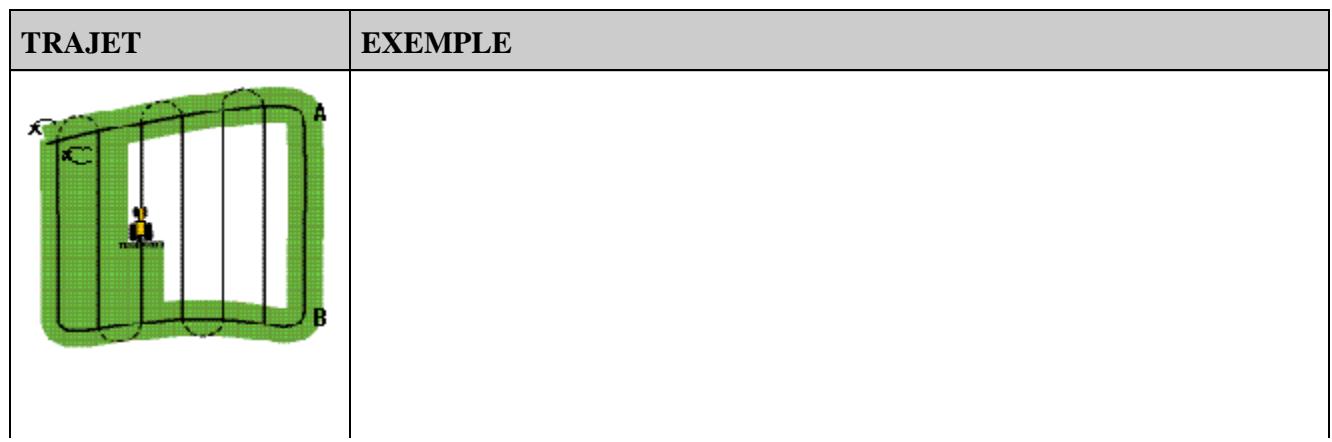

Tournière

Le type de trajet Tournière vous permet de définir la limite (« tournière ») du trajet, ainsi que les lignes de guidage qui le composent. Utilisez le type de trajet Tournière pour dégager les espaces vous permettant de tourner.

Vous avez la possibilité de modifier deux paramètres pour le trajet Tournière :

• Le nombre de circuits
• Le trajet interne (en mode Avancé uniquement)

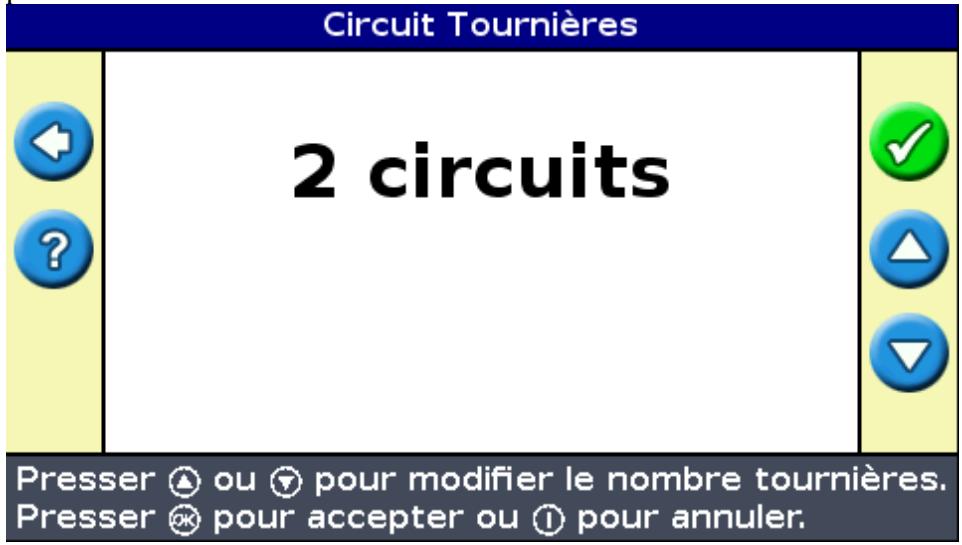

Nombre de circuits

Pour créer une tournière, vous devez indiquer le nombre total de circuits (tournière principale incluse). Cette donnée permet de définir la largeur de la tournière.

Remarque: Quel que soit le nombre de circuits créés, vous ne devez définir que la tournière externe. Les circuits des tournières internes sont copiés sur le circuit initial.

Trajet interne

Le trajet interne correspond aux lignes de guidage à l'intérieur de la tournière. En mode Simple, le trajet interne correspond systématiquement à une ligne AB. En mode Avancé, vous avez le choix entre deux types de trajets internes :

COMPOSANT	DESCRIPTION
Ligne droite AB	Crée des andains parallètes standard à l'intérieur d'une tournière
A+	Crée des andains parallètes en fonction d'une direction prédéfinie

Fin de définition de tournière

Remarque : Vous devez la ligne maîtresse du trajet interne avant de terminer la tournière.

Pour terminer la définition de la tournière, optez pour l'une des méthodes suivantes :

• Parcourez la tournière jusqu'à revenir au point de départ. Lorsque vous amorcez le cercle autour du point de départ, la tournière se termine automatiquement.
• Parcourez une partie de la tournée et sélectionnez. La définition de la tournée est alors effectuée par la création d'une ligne droite partant de la position du véhicule jusqu'au point de départ.

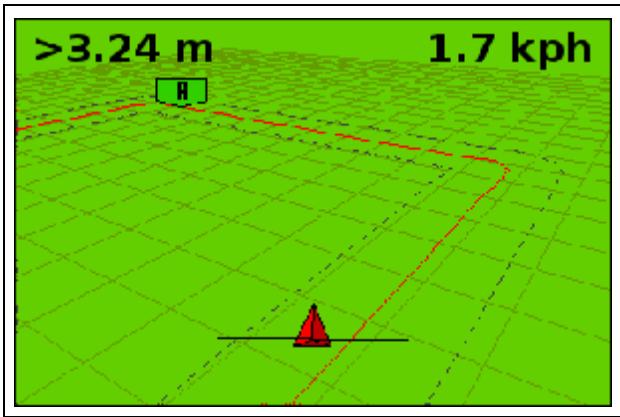

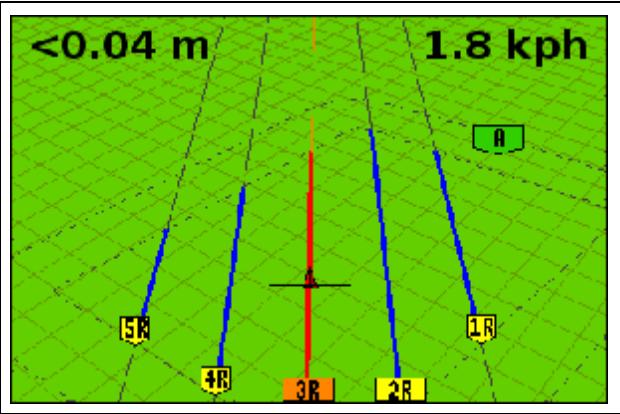

Réélection d'une tournière

Lorsque vous utilisez le trajet de type tournière, vous pouvez visualiser soit la tournière, soit le trajet interne, mais pas ces deux composants simultanément.

Lorsque vous roulez dans le type de trajet interne et souhaitez à nouveau voir le guidage de la tournière, effectuez l'une des actions suivantes :

• Roulez dans la tournière avant le premier andain interne ou après le dernier andain interne. La tournière s'affiche automatiquement.
• (mode Avancé uniquement) Roulez dans la tournière, puis utilisez l'option Sélect. Ligne AB pour recharger la tournière.

Définition d'une tournière

1. Amenez le véhicule au point de départ de la tournière.
2. Sélectionnez l'icône et appuyez sur pour définir le point de départ de la tournière.
3. Commencez à parcourir le circuit de la tournière.

Remarque : Afin de garantir que les côts de la tournière sont bien rectilignes, vous avez la possibilité d'utiliser la fonction pause. Voir Sections rectilignes de courbes.

1. Tout en parcourant le circuit, définissez le point A de votre ligne de guidage.

Une fois que vous aurez défini la ligne de guidage du trajet interne, le cercle de point de départ s'affiche autour du point de départ de la tournière.

Remarque : Si vous retournez au départ de la tournière avant d'avoir défini une ligne de guidage, la tournière ne pourrait être terminée.

1. Pour terminer la définition de la tournière, optez pour l'une des méthodes suivantes :

Parcourez le contour du reste de la tournière puis retournez au cercle de point de départ. Lorsque vous parcourez le cercle de point de départ, la tournière est définie. Sélectionnez l'icône puis appuyez sur OK. La définition de la tournière est alors effectuée par la création d'une ligne droite partant de la position du véhicule jusqu'au point de départ.

La ligne de guidage de la tournière s'affiche.

Lorsque le véhicule sort de la tournière ou pénétre l'intérieur du trajet, l'intérieur est jalonné de lignes de guidage (ligne droite AB ou en fonction du trajet interne sélectionné).

Le type de trajet FreeForm est un module avancé qui vous permet de créer de nombreuses lignes de différents types dans un seul champ pour obtenir un guidage dans des champs de toute configuration. Pour générer la ligne de guidage suivante, vous devez enregistrer chaque ligne parcourue. Vous pouvez créer :

des segments de ligne courbés - des segments de ligne droite sous la forme de lignes droites AB

Grâce à cette combinaison, le type de trajet FreeForm peut être utile pour créer des spirales non-circulaires ou de nombreuses lignes de guidage courbées pour des champs de configuration irrégulière.

L'option enregistrement freeform

Lorsque vous roulez dans une courbe, vous devez enregistrer votre passée afin que la barre de guidage puisse créer votre ligne de guidage suivante. Plusieurs options différentes contrôlent le moment auquel votre passée est enregistrée par la barre de guidage :

COMPOSANT	DESCRIPTION
Manuel	L'icône ◆ vous permet de démarrer manuellement l'enregistrement d'une courbeFreeForm et l'icône ◆ vous permet d'arrêté manuellement l'enregistrement.
Couverture	Une courbe FreeForm est always enregistrée lorsque Enregistrement surface couverte est activé.Si le système EZ-Boom 2010 est connecté, une courbe FreeForm est enregistrée à chaque fois que l'interrupteur maître EZ-Boom est enclenché.

Pour régler l'option Enregistrement FreeForm :

1. Mettez la barre de guidage en mode Avancé.
2. Sélectionnez Configuration / Système / Guidage / Enregistrement FreeForm.
3. Sélectionnez le paramétrage approprié.

Enregistrer une courbe freeform

Chaque passe courbée doit être enregistrée afin que la barre de guidage puisse créer la ligne de guidage suivante.

1. Définissez l'option Enregistrement FreeForm (voir ci-dessous).
2. Roulez jusqu'au point de départ de la courbe FreeForm.
3. Commencez à enregistrer votre salle :

Sélectionnez l'icône, puis appuyez sur OK. Si le mode Enregistrement FreeForm est sur Couverture, sélectionnez l'icône.

Lorsque votre passage actuelle est en cours d'enregistrement, l'icône d'enregistrement FreeForm

L'icône apparait. Pour obtenir un guidage sur votre passe suivante, l'icône doit être verte.

1. vez utiliser la fonctionnalité Pause. Voir Sections droites sur courbes.
2. Pour terminer la courbe FreeForm, effectuez l'une des actions suivantes :

Effectuez un demi-tour serré. Sélectionnez l'icone; puis appuyez sur (OK) Si le mode Enregistrement FreeForm est sur Couverture, sélectionnez l'icone

Remarque : lorsque le mode Enregistrement FreeForm est sur Couverture, vous pouvez utiliser soit l'icone soit l'icone pour l'enregistrement.

Remarque : si l'option d'autodétection de demi-tour est désactivée, vous devez arrêter manuellement l'enregistrement à la fin de chaque passe puis relancer l'enregistrement au début de la passe suivante.

Définir une ligne droite AB avec le type de trajet freeform

1. Sélectionnez l'icône A pour définir le point A.
2. Roulez jusqu'à l'autre extrémité de la ligne.
3. Sélectionnez l'icône B pour terminer la ligne.

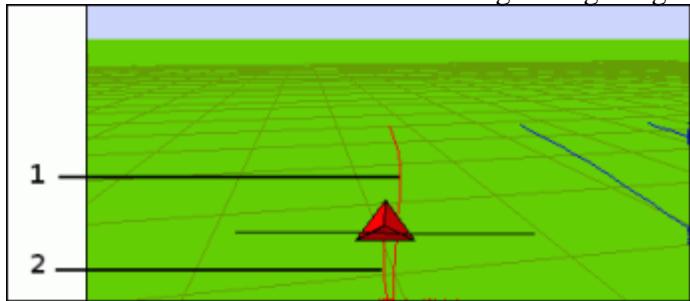

Obtenir un guidage sur les segments courbés

Après avoir défini une ligne de guidage, vous disposez de deux moyens pour obtenir un guidage :

• Effectuez un demi-tour serré avec le véhicule. La ligne de guidage suivante apparait.
• Si vous enregistrez manuellement une course FreeForm, sélectionnez l'icone d'action (pour arrêter la définition de la ligne en cours) puis appuyez sur OK.

La courbe FreeForm est similaire à la courbe adaptée. Vous devez enregistrer vos lignes sur chaque passage pour recevoir un guidage sur la suivante. Si le véhicule ne dessine pas de ligne derrière lui, votre passage n'est pas enregistré et par conséquent, votre ligne de guidage suivante n'apparaît pas. Ne confondez pas la ligne de guidage existante avec la traînée de guidage qui apparaît derrière le véhicule et indique votre guidage actuel. Vous devez créer une nouvelle ligne de guidage :

COMPOSANT DESCRIPTION

1	Ligne de guidage existante
2	Nouvelle ligne de guidage

Obtenir un guidage sur les segments droits

Lorsque vous roulez sur des lignes droites AB, il n'est pas nécessaire d'enregistrer votre passée puisque les lignes de guidage sont générées automatiquement.

L'icône AB suivante

Pour passer de la ligne de guidage FreeForm actuelle à une autre, sélectionnez l'icône AB suivante 1. En sélectionnant une fois l'icône, le guidage passe à la courbe suivante la plus proche. Si vous continuez à sélectionner cette icône, vous pouvez passer à toutes les autres lignes de guidage.

Pour utiliser l'icône AB suivante, le véhicule doit se trouver à une distance maximale de 1,5 largeurs d'andain d'une courbe FreeForm.

L'exemple suivant montre comment l'icône AB suivante fonctionne :

COMPOSANT	EXAMPLE
Il y a trois lignes de guidage disponibles. Le système montre actuellement un guidage sur la courbe FreeForm la plus proche mais vous poulez un guidage sur la ligne représentant une courbe vers la droite. Pour faire passer le guidage à la courbe FreeForm suivante la plus proche, appuyez sur l'icône AB suivante.	< 27' 11"	0.0 mph
Le guidage passée à la ligne représentant une courbe vers la droite.	< 4' 06"	0.0 mph
Pour faire passer le guidage à la ligne droite en haut de l'écran, appuyez à nouveau sur l'icône AB suivante.	< 6' 04"	0.0 mph

Utiliser les courbes freeform dans les champs en spirale (tourner en rond)

Si vous créez une spirale au centre du champ, roulez sur le circuit entier puis revenez au point de départ de la courbe FreeForm. Continuez à enregistrer votre passée de guidage pendant que vous tournez en rond vers le centre du champ.

Si vous rencontrez un obstacle dans le champ, continuez à enregistrer votre passage tout en contournant l'obstacle et lors de la passée suivante, la ligne de guidage ajustera pour refléter ce contournement.

Remarque : lorsque vous créez une spirale avec le type de trajet FreeForm, il peut y avoir un espace au centre de la spirale.

Utiliser les courbes freeform dans les champs à terrain variable

Démarrez et arrêtez l'enregistrement du guidage aux extrémités de chaque passe. S'il y a 2 lignes de guidage proches l'une de l'autre, utilisez l'icône AB suivante pour passer à la ligne correcte.

Vous pouvez ajouter à tout moment une ligne droite AB pour un guidage en ligne droite répété. Utilisez l'icône pour naviguer à travers les lignes de guidage de ligne droite AB et de courbe FreeForm.

Guidage

L'icone C vous permet de créer une ligne de guidage et de commencer à circuler sur la parcelle.

En fonction du trajet sélectionné, procédez aux étapes suivantes :

1. Entre les informations relatives au véhicule.
2. Sélectionnez un trajet.
3. Entrez toute information supplémentaire sur le trajet (si nécessaire) :

a. Définissez la direction de la ligne A+ (uniquement pour les trajets A+) b. Définissez le nombre de circuits de tournière (uniquement pour les tournières)

1. Définissez le trajet sur la parcelle.

Étape 1. Saisie des informations relatives au véhicule

1. Depuis l'écran de guidage principal, sélectionnez et appuyez sur OK

1. Entrez la largeur de l'outil et appuyez sur OK. L'écran Recouvrement/Manques s'affiche :
2. Effectuez l'une des étapes suivantes :

Si vous souhaitez que vos passages se chevauchent, appuyez sur pour entrer la distance de chevauchement. Si vous souhaitez conserver un espacement entre vos passages, appuyez sur pour entrer la distance d'espacement.

1. Appuyez sur. L'écran Décalage Avant/Arrière s'affiche :
2. Entrez la distance de décalage avant/arrière de l'outil par rapport à l'antenne, puis appuyez sur OK. L'écran Décalage Droit/Gauche apparait.
3. Entrez la distance de décalage de l'outil par rapport à l'antenne, puis appuyez sur OK.

Étape 2. sélection d'un trajet

Remarque: Une nouvelle parcelle est automatiquement créée à la sélection d'un trajet.

1. Sur l'écran Type de Trajet, appuyez sur ou jusqu'à sélectionner le type de trajet que vous souhaitez créé. Reportez-vous à la section Modèles de guidage pour la description détaillée de chacun des modèles.
2. Appuyez sur OK

Si vous avez sélectionné, l'écran Direction s'affiche. Voir l'Étape 3. Si vous avez sélectionné Tournière, l'écran Circuits Tournières s'affiche. Voir l'Étape 3. Si vous avez sélectionné Ligne droite AB, Courbe identique, Courbe adaptive, FreeForm ou Pivot, l'écran de guidage principal s'affiche. Pour commencer à circuler, passez à l'Étape 4.

Étape 3. Entrée d'informations supplémentaires sur les lignes (si nécessaire)

Définition de la direction d'une ligne

Lorsque vous créez une ligne, vous nevez indiquer la direction de cette ligne :

1. Sur l'écran Cap Ligne A+, appuyez sur ou jusqu'à ce que l'écran affiche la direction requise.

Remarque : La direction par défaut est celle de la ligne AB précédente.

1. Appuyez sur . L'écran de guidage principal s'affiche.

Définition du nombre de circuits de tournière

Lorsque vous créez une tournière, vous devez indiquer le nombre de circuits.

Il s'agit du nombre de circuits de la tournière qui seront générés une fois que vous aurez parcouru le premier circuit de tournière.

1. Sur l'écran Circuits Tournières, appuyez sur ou jusqu'à ce que l'écran affiche le nombre de circuits requis.
2. Appuyez sur . L'écran de guidage principal s'affiche.

Étape 4. définition du trajet sur la parcelle

1. Amenez le véhicule au point de départ.

Remarque : pour une tournière, définissez le point de départ et commencez à circuler.

1. Définissez le point A.
2. Parcourez la ligne de guidage.

Remarque : Pour définir un pivot avec précision, placez la roue du véhicule dans un pivot central à proximité de la cordure extérieure de la parcelle.

1. Définissez le point B (si nécessaire).

Remarque : Pour une tournière, sélectionnez l'icone ® ou retournez dans le cercle autour du point de départ.

1. Tournez et suivez le guidage.

Enregistrement de couverture

La fonction d'enregistrement de couverture permet de dessiner un bloc de couleur à l'arrière du véhicule pour matérialiser la superficie que vous avez traitée. Lorsque vous passez une seconde fois sur une zone, la couleur de la zone traitée change. Ceci est très utile pour visualiser un chevauchement.

Pour démarrer l'enregistrement de couverture, appuyez sur le bouton de fonction tout en circulant :

• L'apparence de l'icône d'enregistrement de couverture change pour indiquer que l'enregistrement est activé.
• Sur l'écran de la barre de guidage, la trace d'enregistrement est matérialisée à l'arrière du véhicule.

Appuyez sur le bouton de fonction pour arrêter l'enregistrement de couverture.

Remarque : Un délambda peut exister entre le moment où vous activez ou désactivez la couverture à l'écran et le moment où l'outil démarre ou arrête effectivement la couverture. Pour compenser ce phénomène, vous avez la possibilité d'ajouter un délambda de temporisation pour l'affichage de l'enregistrement de couverture de telle sorte que la barre de guidage indique plus précisément la couverture actuelle. Pour cela, la barre de guidage doit être en mode Avancé. Voir Délambda d'enregistrement de couverture.

Remarque : la couverture de champ est limitée à 655,5 hectares pour chaque événement.

Création de sections droites sur tournière ou sur andains courbes

Vous avez la possibilité de créer des sections droites lors de l'enregistrement de tournières ou d'andains courbes:

1. Sélectionnez l'icône d'action pour lancer l'enregistrement de la section droite.
2. Parcourez la section.
3. Sélectionnez l'icône d'action pour terminer l'enregistrement de la section droite et pour relancer l'enregistrement de la courbe.

Icône pause / reprise

Lorsque vous sélectionnez l'icône pause, une icône s'affiche à l'écran pour indiquer votre position exacte au moment de la mise en pause du guidage. Ceci vous permet de vous rendre en un autre point et de revenir à cette même position, par exemple pour faire l'appoint de carburant ou à la fin de la journée de travail.

Les deux éléments de texte d'état en haut de l'écran vous indiquent votre position actuelle par rapport à la position lors de la mise en pause :

COMPOSANT	DESCRIPTION
Distance	Distance entre la position actuelle du vehicule et la position de mise en pause.
Cap	Direction actuelle du vehicule par rapport à la position de mise en pause. Par exemple : 0° = vous vous dirigez exactement sur la position de mise en pause 180° = vous vous dirigez exactement à l'opposé de la position de mise en pause

Pour permettre le guidage en pause, sélectionnez l'icone puis appuyez sur OK

Lorsque vous mettez en pause le guidage :

• La ligne de guidage actuelle sur laquelle vous vous trouviez s'affiche, même si vous parcourez un autre andain.
• La fonction de pause mémorise votre position même si la barre de guidage est arrêtée.
• Une ligne droite en pointillés est tracée de la position de pause à la position du véhicule.

Retour à la position de mise en pause

1. Braquez le véhicule jusqu'à ce que l'élément de texte d'état de Cap indique 0,0° (direction de la position de mise en pause).
2. Roulez jusqu'à ce que l'élément de texte d'état Distance se rapproche de 0,00m ( 0'0'' ). Cela signifie que vous atteignez pratiquement la position de mise en pause. Le contour de la position de mise en pause du véhicule doit s'afficher à l'écran de la barre de guidage.
3. Amenez le véhicule exactement sur le contour de position de mise en pause.
4. Sélectionnez l'icône iii > puis appuyez sur OK pour reprendre le guidage.

Réinitialisation du guidage

Utilisez l'icône pour créer ou charger une parcelle ou une ligne.

Pour réinitialiser le guidage :

1. Sélectionnez l'icône et appuyez sur OK. L'écran "Champ terminé?" apparait.

1. Sélectionnez l'une des deux options et appuyez ensuite sur OK :

Oui - pour cartographier un nouveau champ (voir Création d'un nouveau champ ou d'une nouvelle ligne) ou sélectionner un champ existant (voir Sélectionner un champ). Non - pour cartographier une nouvelle ligne AB (voir Ajouter une ligne AB) ou sélectionner une ligne AB existante dans le champ actuel (voir Sélectionner une ligne AB).

Remarque: si vous sélectionnez « Oui », le champ est immédiatement fermé. Cela signifie que vous ne pouvez pas annuler dans l'Assistant de Nouveau champ et retourer à votre champ actuel.

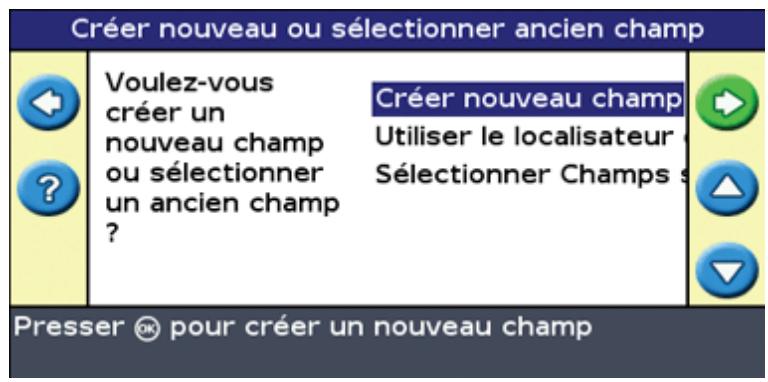

Création d'un nouveau champ

Pour créer un nouveau champ, l'Assistant de Nouveau champ vous guide à travers les étapes suivantes :

1. Entrez le nom du champ et le nom de l'événement.
2. Configurez l'outil.
3. Sélectionnez le type de trajet.
4. Parcourez et définissez la ligne de guidage.

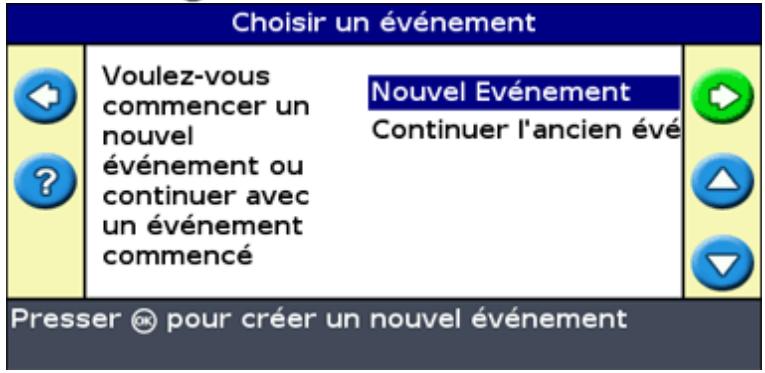

Étape 1: entrez le nom du champ et le nom de l'événement

L'écran "Confirmer la configuration" apparait.

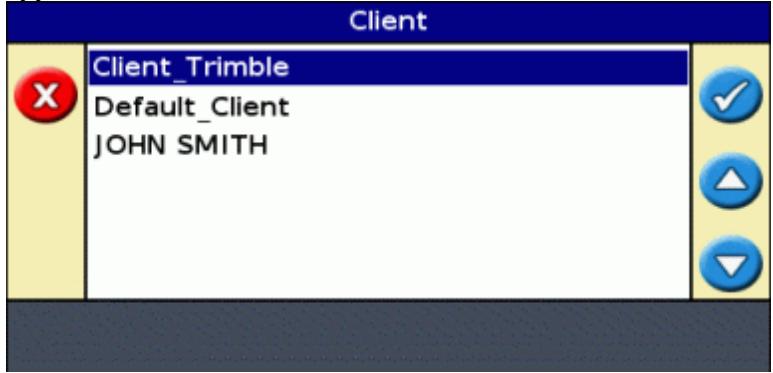

1. Sélectionnez l'option Client puis appuyez sur OK
2. Effectuez l'une des actions suivantes :

Sélectionnez un client existant dans la liste. Entrez un nouveau nom de client. Acceptez le nom par défaut.

1. Répétez l'étape 2 pour les options Fermé, Champ et Événement.
2. Sélectionnez Continuer puis appuyez sur OK

Étape 2 : configurez l'outil

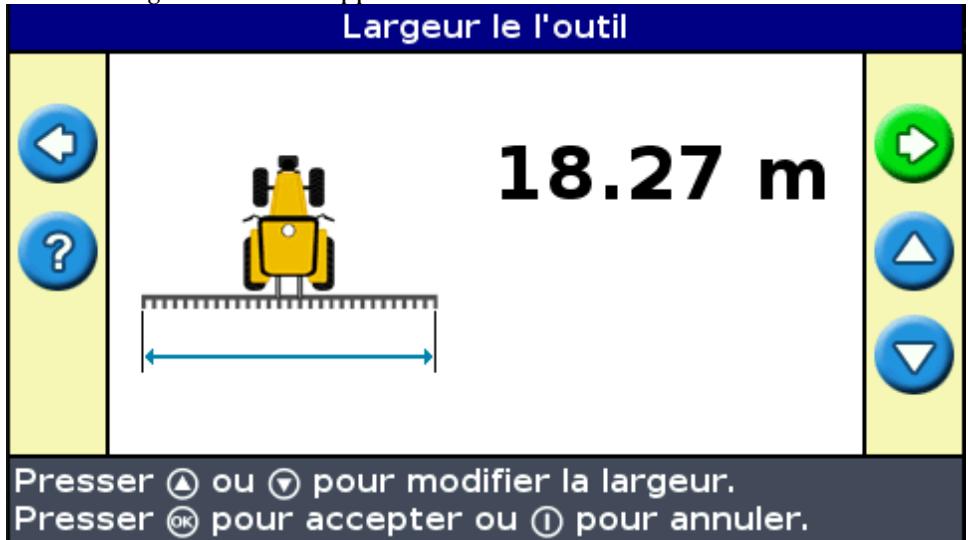

L'écran Largeur de l'outil apparait :

1. Appuyez sur ou pour régler la largeur de l'outil puis appuyez sur . L'écran Recouvrement/Manques apparait.

Remarque : si vous souhaitez éliminer tous les manques lors de la couverture, vous pouvez insérer une valeur de recouvrement pour compenser les erreurs GPS.

1. Effectuez l'une des actions suivantes :

Si vous souhaitez que vos passes se touchent afin d'obtenir une couverture complète sans recouvrements, utilisez la valeur par défaut Recouvrement/Manques. Si vous souhaitez que vos passes se chevauchent, appuyez sur pour entrer la distance de recouvrement. Si vous souhaitez insérer des espaces entre vos passes, appuyez sur pour entrer une distance d'espacement.

1. Appuyez sur OK. L'écran Décalage Avant/Arrière apparait.
2. Entre la distance de décalage avant/arrièr
3. Entrez la distance de décalage droit/gauche de l'outil par rapport à l'antenne puis appuyez sur OK. L'écran Type de trajet apparait.

Étape 3 : sélectionnez le type de trajet

Sélectionnez parmi les sept modèles de guidage celui que vous souhaitez utiliser pour votre guidage. Pour une description des différents types de champs, voir Modèles de guidage.

Certains modèles de guidage requérant des informations supplémentaires :

SI VOUS AVEZ SELECTIONNÉ...	VOUS DEVEZ...
A+	définir le cap.
Tournières	définir le nombre de circuits.

Après la saisie de toute information supplémentaire sur le trajet, l'écran de guidage principal apparait.

Étape 4 : parcours et définition de la ligne de guidage

En fonction du type de trajet sélectionné, l'une des icônes suivantes est à présent disponible :

A (démarrer Ligne AB, Courbe identique, Courbe adaptive ou Pivot) - (démarrer Tournière) - (aucun enregistrement de courbe FreeForm en cours - sélectionnez pour démarrer l'enregistrement)

Amenez le véhicule jusqu'au point de départ et sélectionnez cette icône pour lancer la définition du guidage.

Reportez-vous à la section Modèles de guidage pour les informations complémentaires sur les différents trajets sur champ.

Création d'une nouvelle ligne

Suivez les étapes suivantes dans l'assistant :

1. Configurez l'outil.
2. Sélectionnez le type de trajet.
3. Parcourez et définissez la ligne de guidage.

Étape 1: configurer l'outil

L'écran Largeur de l'outil apparait :

1. Appuyez sur ou pour régler la largeur de l'outil, puis appuyez sur OK. L'écran Recouvrement/Manques apparait.
2. Effectuez l'une des actions suivantes :

Si vous souhaitez que vos passes se touchent afin d'obtenir une couverture complète sans recouvrements, utilisez la valeur par défaut Recouvrement/Manques. Si vous souhaitez que vos passes se chevauchent, appuyez sur pour entrer une distance de recouvrement. Si vous souhaitez insérer un espace entre vos passes, appuyez sur pour entrer une distance d'espacement.

1. Appuyez sur OK. L'écran Décalage Avant/Arrière apparait.
2. Entrez la distance de décalage avant/arrière de l'outil par rapport à l'antenne puis appuyez sur OK. L'écran Décalage Droit/Gauche apparait.
3. Entrez la distance de décalage droit/gauche de l'outil par rapport à l'antenne puis appuyez sur OK. L'écran Type de trajet apparait.

Étape 2 : sélectionnez le type de trajet

Sélectionnez parmi les sept modèles de guidage celui que vous souhaitez utiliser pour votre guidage. Pour une description des différents types de champs, voir Modèles de guidage.

Certains modèles de guidage requièrent des informations supplémentaires :

SI VOUS AVEZ SELECTIONNÉ...	VOUS DEVEZ...
A+	définir le cap.
Tournières	définir le nombre de circuits.

Après la saisie de toute information supplémentaire sur le trajet, l'écran de guidage principal apparait.

Étape 3 : parcours et définition de la ligne de guidage

En fonction du type de trajet sélectionné, l'une des icônes suivantes est à présent disponible :

• (démarrer Ligne AB, A+, Courbe identique, Courbe Adaptée, Pivot ou section droite FreeForm)

(démarrer Tournière)

(L'enregistrement de la courbe FreeForm n'est pas démarré actuellement - sélectionnez pour démarrer l'enregistrement)

Amenez le véhicule jusqu'au point de départ et sélectionnez cette icône pour lancer la définition du guidage.

Reportez-vous à la section Modèles de guidage pour les informations complémentaires sur les différents trajets sur champ.

Sélection (chargement) d'une ligne AB

Lorsque vous créez plusieurs lignes dans un champ, vous devez sélectionner la ligne appropriée. Il n'est pas nécessaire de sauvegarder activement une ligne AB pour l'enregistrer. Les lignes AB sont enregistrées automatiquement.

Pour charger une ligne AB, procédez comme suit:

1. Sélectionnez la ligne AB
2. Configurez l'outil
3. Sélectionner le nombre de circuit de tourneire (si nécessaire)

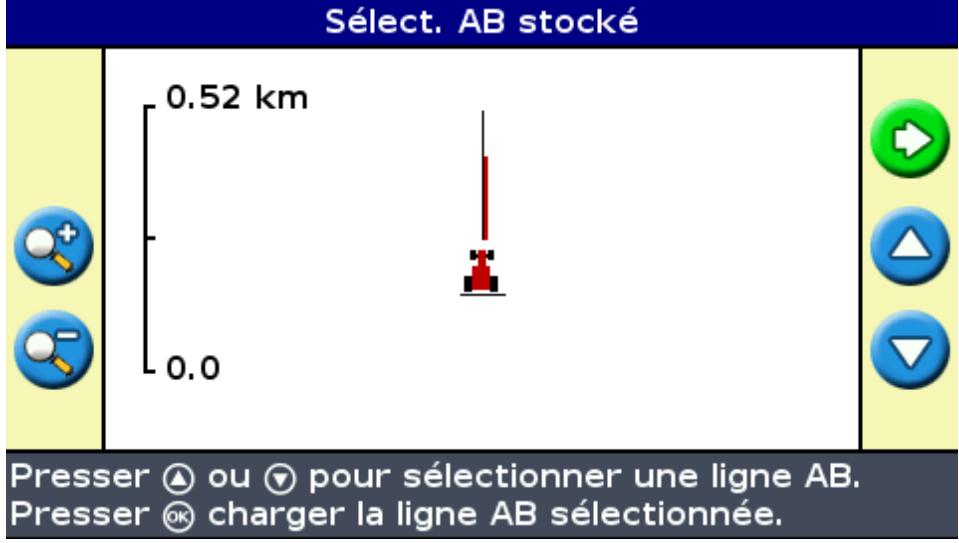

Étape 1. sélection de la ligne AB

1. Sur l'écran Réinitialisation guidage, CHOISSEZ SELECTIONNER ligne AB.

Si une seule ligne de guidage est présente pour le champ actuel, la ligne de guidage principale s'affiche avec la ligne de guidage chargée. Voir Configuration de l'outil.

S'il y a plusieurs lignes de guidage pour le champ actuel, l'écran Sélect. AB stocké s'affiche et indique les lignes de guidage disponibles pour le chargement.

1. Pour sélectionner une ligne AB à charger :

a. Appuyez sur ou pour faire défiler les lignes disponibles.

Remarque : Vous pouvez sélectionner uniquement les lignes créées dans la plage apparaisant sur la gauche de l'écran. Appuyez sur les boutons de fonction ou pour augmenter ou diminuer la plage.

b. Sélectionnez la ligne appropriée, puis appuyez sur OK. L'écran Créer nouveau champ s'affiche. c. Le cas échéant, modifiez les paramètres de l'outil.

Étape 2: configuration de l'outil (si nécessaire)

Afin d'optimiser l'utilisation du système EZ-Guide 250, vous devez configurer correctement l'outil monté sur le véhicule. Si l'outil est déporté et que vous omettez de l'indiquer, votre couverture présente des manques et des chevauchements.

1. Appuyez sur ou pour régler la largeur de l'outil, puis appuyez sur . L'écran Recouvrement/Manques apparait.

Remarque : si vous souhaitez éliminer tout manque dans la couverture, vous pouvez insérer une valeur de recouvrement pour compenser les erreurs GPS.

1. Effectuez l'une des actions suivantes :

Si vous souhaitez que vos passes se touchent afin d'obtenir une couverture complète sans recouvrements, utilisez la valeur par défaut Recouvrement/Manques. Si vous souhaitez insérer un espace entre vos passes, appuyez ① pour entrer une distance d'espacement. Si vous souhaitez que vos passes se chevauchent, appuyez pour entrer une distance de recouvrement.

1. Appuyez sur . L'écran Décalage Avant/Arrière apparait.
2. Entrez la distance de décalage avant/arrière de l'outil par rapport à l'antenne puis appuyez sur OK. L'écran Décalage Droit/Gauche apparait.
3. Entrez la distance de décalage droit/gauche de l'outil par rapport à l'antenne puis appuyez sur OK

Étape 3 : sélection du nombre de circuit de tournière (si nécessaire)

Si vous chargez une Tournière, l'écran Circuits Tournières s'affiche :

1. Appuyez sur ou jusqu'à définir le nombre de circuits approprié.
2. Appuyez sur . L'écran de guidage principal s'affiche avec la tournière chargée.

Sélection (chargement) d'un champ

Remarque: Il n'est pas nécessaire de sauvegarder un champ. Les champs sont enregistrés automatiquement.

Pour charger un champ, procédez comme suit :

1. Sélectionnez le champ à charger.
2. Sélectionnez ou créez l'événement.
3. Sélectionnez la ligne à charger.
4. Configurez l'outil (si nécessaire).

Ces étapes sont décrites ci-dessous.

Étape 1. sélection du champ à charger

Il existe deux façons différentes de sélectionner un champ à charger :

Utiliser Localisateur de champ - Sélectionner le nom de champ dans une liste

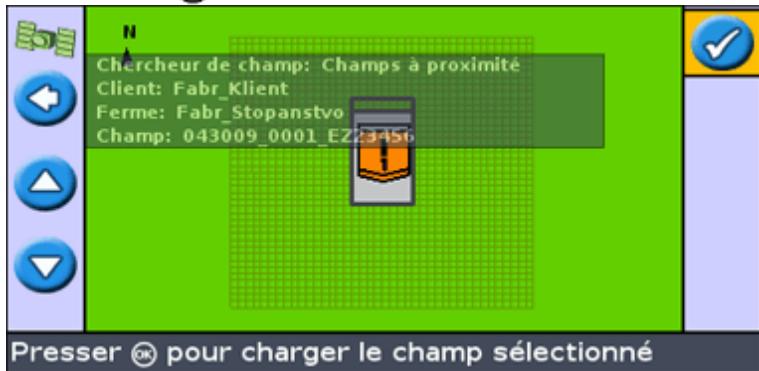

Utiliser localisateur de champ

L'option Localisateur de champ vous permet de choisir un champ sur une carte.

Remarque: le véhicule doit être à 200 m du champ pour que celui-ci apparaisse à l'écran.

Pour utiliser le Localisateur de champ :

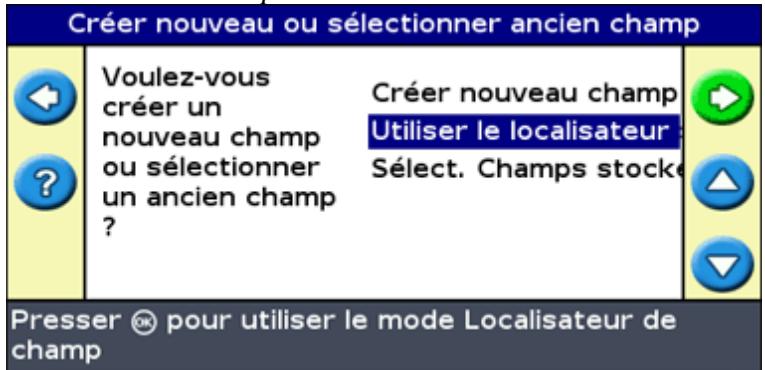

1. Pour l'écran Créer nouveau ou sélectionner ancien champ, sélectionner Utiliser le localisateur de champ.

1. Appuyez sur 0k. Le localisateur de champ sur une carte apparait.

1. Utilisez les touches flèches sur la gauche de l'écran pour sélectionner le champ à charger.

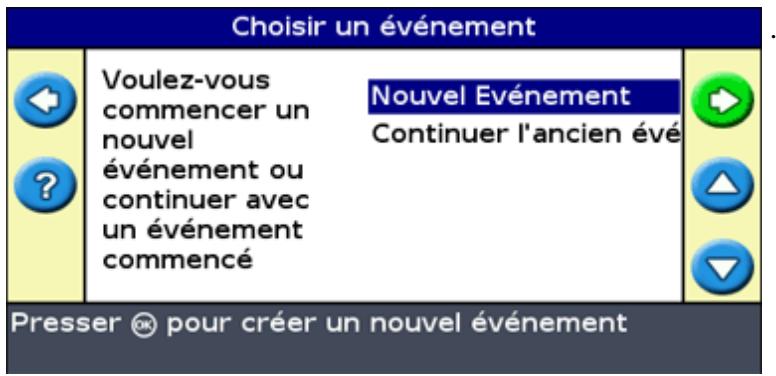

2. Appuyez sur OK. L'écran besoin un événement apparait.

Sélectionner le nom de champ dans une liste

Vous pouvez sélectionner le champ dans une liste de noms plutôt que sur une carte. Ceci peut être utile si la barre de guidage ne reçoit aucun signal GPS.

Pour sélectionner un champ dans une liste de noms :

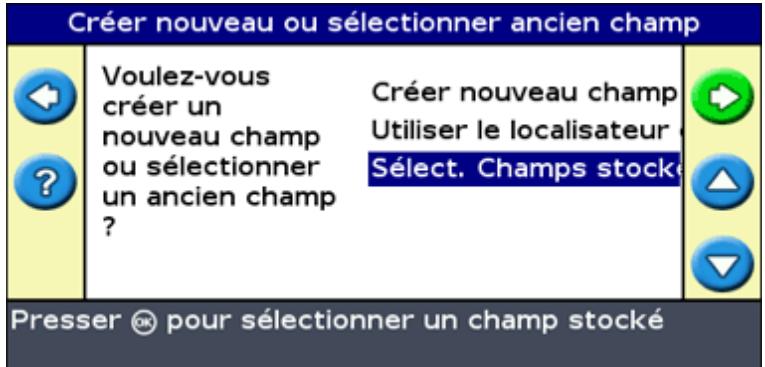

1. Pour l'écran Créer nouveau ou sélectionner ancien champ, sélectionner Sélect. Champs stocké.

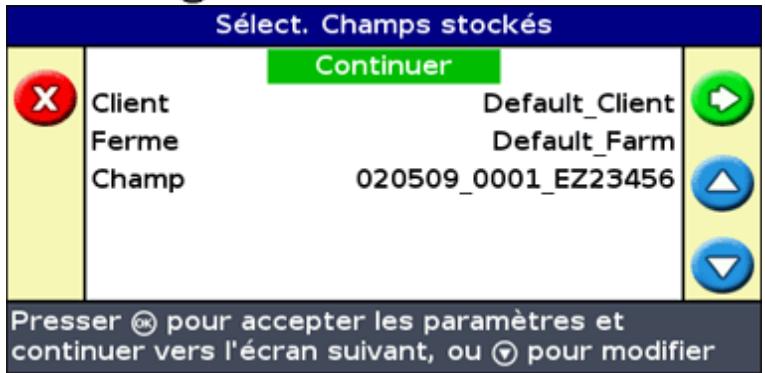

1. Appuyez sur . L'écran Sélectionner champ enregistré apparait.

1. Sélectionnez le client.

a. Appuyez sur pour sélectionner Client et appuyez sur . L'écran Client apparait.

b. Appuyez sur jusqu'à Sélectionner le nom de client souhaité. c. Appuyez sur . L'écran Sélectionner champ stocké apparait.

1. Sélectionnez la ferme en utilisant le même procédé que pour le client.
2. Sélectionnez le champ en utilisant le même procédé que pour le client et la ferme.
3. Appuyez sur pour sélectionner Continuer.
4. Appuyez sur OK. L'écran Choisir un événement apparait.

Étape 2 : sélection ou création de l'événement

1. Appuyez sur ou pour sélectionner Créer nouveau ou un événement existant.
2. Appuyez sur (OK)

Si vous sélectionnez Créer nouveau, vous devez entrer un nom pour ce nouvel événement.

Remarque: Si vous souhaitez créer une nouvelle ligne pour ce champ, chargez une ligne existante, sélectionnez l'icone, puis créez une nouvelle ligne.

Les cas suivants se présentent :

• Si une seule ligne est enregistrée, elle est sélectionnée automatiquement. Voir Configuration de l'outil.
• Si plusieurs lignes sont enregistrées, l'écran Sélect. AB stocké s'affiche.

Étape 3 : sélection de la ligne à charger

1. Appuyez sur ou une ou plusieurs fois jusqu'à sélectionner la ligne appropriée.
2. Appuyez sur . L'écran Créer nouveau champ s'affiche.

Étape 4 : configuration de l'outil

Afin d'optimiser l'utilisation du système EZ-Guide 250, vous devez configurer correctement l'outil monté sur le véhicule. Si l'outil est déporté et que vous omettez de l'indiquer, votre couverture présente des manques et des chevauchements.

1. Appuyez sur ou pour régler la largeur de l'outil, puis appuyez sur OK. L'écran Recouvrement/Manques apparait.

Remarque : si vous souhaitez éliminer tout manque dans la couverture, vous pouvez insérer une valeur de recouvrement pour compenser les erreurs GPS.

1. Effectuez l'une des actions suivantes :

Si vous souhaitez que vos passes se touchent afin d'obtenir une couverture complète sans recouvrements, utilisez la valeur par défaut Recouvrement/Manques. Si vous souhaitez insérer un espace entre vos passes, appuyez pour entrer une distance d'espacement. Si vous souhaitez que vos passes se chevauchent, appuyez ① pour entrer une distance de recouvrement.

1. Appuyez sur OK. L'écran Décalage Avant/Arrière apparait.
2. Entrez la distance de décalage avant/arrière de l'outil par rapport à l'antenne puis appuyez sur Θ. L'écran Décalage Droit/Gauche apparait.
3. Entrez la distance de décalage droit/gauche de l'outil par rapport à l'antenne puis appuyez sur OK

Vues

Deux affichages sont possibles lorsque vous circulez sur le champ en mode Avancé :

Affichage de la carte en perspective	Affichage de la carte en plan
<0.03 m 7.2 km/t	<0.17 m 5.4 km/t

La vue affichée est contrôlée par le mode d'affichage :

ÉLÉMENT	DESCRIPTION
Auto Tournières (par défaut)	Affiche la carte en perspective sur les andains et en plan dans les tournières.
Auto Engager	Affiche la carte en perspective lorsque le système EZ-Steer est engagé et en plan lorsque le système es désengageé.
Manuel	Voues pouvez basculer manuellement de l'affichage en perspective à l'affichage en plan à l'aide de l'icone d'action.

Les modes d'affichage Auto Tournières et Auto Engager gèrent l'affichage à l'écran. Le mode manuel vous permet de modifier vous-même cet affichage.

Changement de mode d'affichage

Pour changer de mode d'affichage, sélectionnez Configuration / Système / Écran / Vue.

Panorama

Sur la barre de guidage EZ-Guide 250, vous pouvez déplacer l'écran de façon panoramique afin de mieux visualiser certaines parties du champ, pour contrôler si des zones n'ont pas été couvertes, par exemple, ou pour localiser les caractéristiques de points, lignes ou zones.

Remarque: le véhicule doit être à l'arrêt lorsque vous accédez au mode panoramique.

Pour accéder au mode panoramaique, sélectionnez l'icone et appuyez sur OK. Un nouveau jeu d'icones panoramiques apparait sur la droite de l'écran.

Remarque : la carte est always affichée avec le Nord vers le haut en mode panoramaique.

Pour déplacer l'écran, sélectionnez l'une des icônes flèches sur la droite de l'écran et appuyez sur OK. L'écran se déplace dans la direction indiquée par la flèche. Répétez l'opération avec la même flèche ou changez de flèche autant de fois que cela est nécessaire.

Pour effectuer un zoom avant ou arrêter sur l'écran, utilisez les boutons à gauche de l'écran.

ÉLÉMENT	DESCRIPTION
	Zoome sur toute l'étendue du champ. Ceci comprend la limite du champ (si présente), l'enregistrement de couverture et toutes caractéristiques cartographiées.
	Zoom avant
	Zoom arrêté

Remarque : afin d'assurer que tout l'enregistrement de couverture soit affiché, éteignez l'enregistrement de couverture avant d'accéder au mode panoramique. Dans le cas contraire, le polygone de couverture en cours d'enregistrement ne serait pas affiché en mode panoramique.

Mode nuit

Pour améliorer la visibilité de l'écran durant les opérations de nuit, vous pouvez changer le code couleurs.

Pour passer en mode Nuit, Sélectionnez Configuration / Système / Écran / Code couleurs et Sélectionnez Mode Nuit.

Déplacement

Déplacez une ligne de guidage à la position souhaitée afin de corriger :

• toute dérive de position GPS lors du retour au champ pour un nouveau guidage, par exemple après une pause ou la mise hors tension de l'unité suivie d'une remise sous tension
• corriger toute dérive due à un changement de constellation GPS pendant le travail sur la parcelle

Chaque déplacement modifie la position de la ligne de guidage de la valeur d'incrément d'avance. Par exemple, si la valeur d'incrément d'avance est définie sur 7,5 cm et que vous appuyez deux fois consécutives sur , la distance de déplacement totale est de 15 cm vers la droite.

Icônes de déplacement vers la gauche t vers la droite

La fonction Déplacement modifie légèrement la position de la ligne de guidage sur la gauche ou sur la droite par rapport à votre véhicule. Utilisez cette fonction si vous pouvez voir que le véhicule est parfaitement en ligne, mais si la barre de guidage indique qu'il est légèrement hors ligne.

Le déplacement est toujours appliqué à la ligne de guidage par rapport à la direction du véhicule. Pour déplacer la ligne, appuyez sur 4 ou 7 une ou plusieurs fois jusqu'à sélectionner l'icone déplacement sur la gauche 1 ou déplacement sur la droite 2, puis appuyez sur le bouton 0.

En mode Simple, il n'est pas possible de régler la valeur de chaque déplacement. La valeur par défaut est de 3 cm.

Vous avez la possibilité de modifier les autres caractéristiques de déplacement en Mode Avancé.

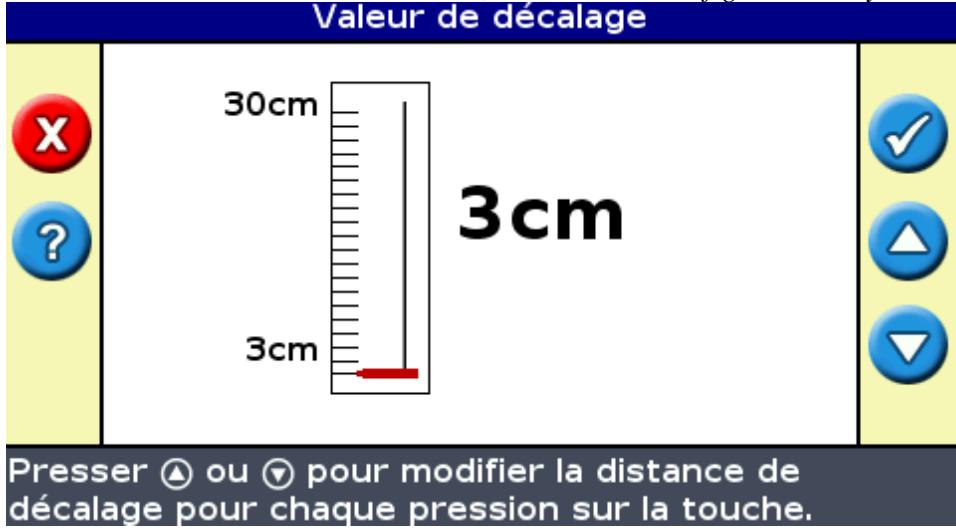

Modification de la valeur d'incrément d'avance

La valeur par défaut de l'incrément d'avance est de 3 cm

Pour modifier cette valeur d'increment, Sélectionnez Configuration / Système / Guidage / Valeur de décalage.

Remarque: La valeur maximum de Valeur de décalage est de 30 cm.

Pour réinitialiser la distance d'avance sur 0, sélectionnez Configuration / Système / Guidage / Réinit décalage.

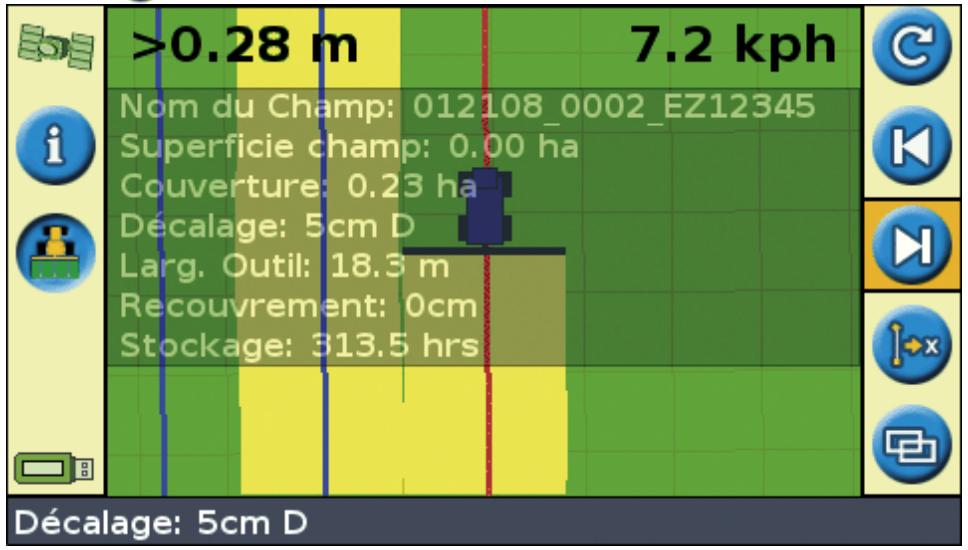

Affichage du déplacement cumulé actuel

Il existe deux méthodes pour afficher le cumulé de déplacement actuellement appliqué :

• La valeur de déplacement s'affiche dans la barre de Conseil/Message en bas de l'écran lorsqu'une icône de déplacement est en surbrillance.
• Le premier onglet d'information indique la valeur actuelle de déplacement. Appuyez sur le bouton de fonction

Réinitialisation du déplacement après chaque rang

Vous avez la possibilité de configurer la barre de guidage pour réinitialiser la position de déplacement à chaque fois que vous changez de rang :

1. Sélectionnez Configuration / Système / Guidage / Effacer le décalage à la fin de la salle.
2. Sélectionnez On et appuyez sur OK

À chaque fois que vous passez d'un andain à un autre, la valeur de déplacement est remise à 0, et les andains sont replacés dans leur position initiale.

Icône basculer

La fonction de basculement a pour effet de placer la ligne de guidage directement sur la position du véhicule.

Elle vous permet de mettre à jour en permanence la correction de ligne. Grâce au mode basculer et sauvegarder, vous pouvez déplacer la ligne et la sauvegarder. Ceci peut s'avérer utile pour les travaux nécessitant un très grande précision, par exemple, pour décaler un semis d'une demi-largeur d'andain d'une salle à l'autre.

Pour basculer les lignes :

1. Parcourez la ligne sur laquelle vous souhaitez baser votre guidage.

Remarque : Si vous dirigez la forme d'un angle de plus de 10 degrés par rapport à l'andain actuel, un message d'erreur s'affiche. Vous devez circuler selon un angle quasi-identique à celui de la ligne de guidage.

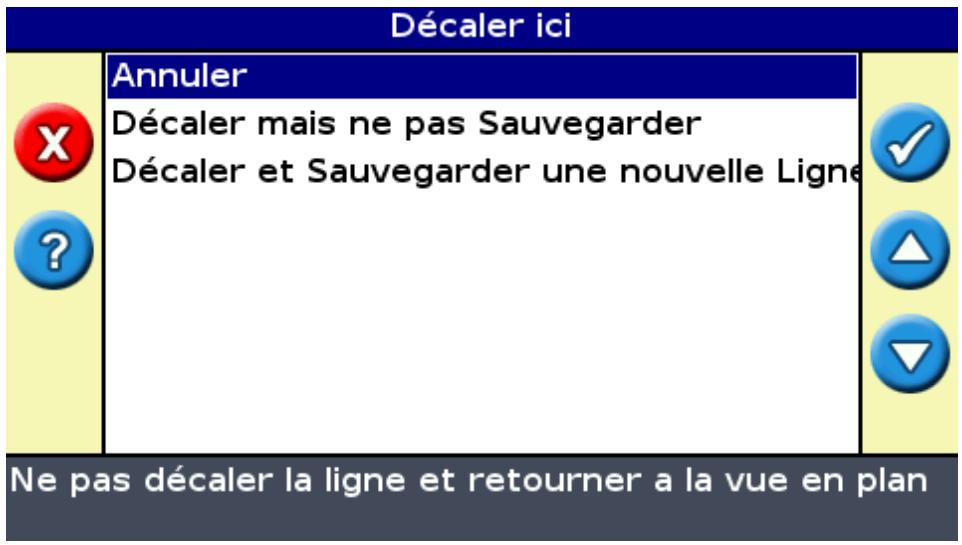

1. Sélectionnez l'icône d'action. L'écran "Basculer ici" s'affiche :

1. Sélectionnez l'une des options suivantes :

Élément	Description
Annuler	Quitter sans déplacer la ligne de guidage
Décaler mais ne pas Sauvegarder	La ligne bascule sur votre position actuelle, mais lorsque vous quittez la parcelle, la position précédente de la ligne est maintainue
Décaler et Sauvegarder une nouvelle Ligne	La ligne bascule sur votre position actuelle et est sauvégadée définitivement dans la nouvelle zone

Réglage de la luminosité des diodes

Vous avez la possibilité de régler la luminosité des diodes sur la barre de guidage. En plein soleil, augmentez la luminosité pour mieux voir les diodes. Dans la pénombre, par exemple à la tombée de la nuit, vous pouvez baisser la luminosité de façon à ce que l'éclairage des diodes soit moins intense.

Pour modifier la luminosité des diodes, sélectionnez Configuration / Système / Écran / Luminosité LED.

Réglage de la luminosité du rétroéclairage

La fonction de réglage de la luminosité du rétroéclairage agit sur la luminosité de l'écran de la barre de guidage.

Pour modifier le réglage, sélectionnez Configuration / Système / Écran / Éclairage.

Réglage de la transparence des anglets d'informations

Voir Onglets information pour la description des onglets d'informations.

Les onglets d'informations sont transparents. Pour modifier le niveau de transparence, sélectionnez Configuration / Système / Écran / Transparency onglet d'états.

Le réglage 10 correspond à un écran sur trame noire; Sur le réglage 1, la trame est à peine visible.

Réglage du mode diodes

Il existe deux modes diodes :

Mode	Description
Poursuite	Suivi des diodes pour rester en ligne. Les diodes illustrent l'emplacement de l'andain par rapport à la position du vehicule. Par exemple, si le vehicule sort sur la gauche de la ligne, les diodes se déplacent vers la droite.
Trâtiner	Centrage des diodes pour rester en ligne. Les diodes illustrent la position du vehicule par rapport à l'andain. Par exemple, si le vehicule sort sur la gauche de la ligne, les diodes allumées se déplacent également vers la gauche.

Pour modifier le mode diodes, sélectionnez Configuration / Système / Écran / Mode LED.

Espacement des diodes

L'espacement des diodes correspond à la distance représentée par chaque diode. L'espacement par défaut est de 15 cm.

Pour modifier l'espacement des diodes, sélectionnez Configuration / Système / Écran / Espac. LED.

Réglage des unités

Les unités que vous avez sélectionnées en renseignant l'Assistant de démarrage rapide sont appliquées à la barre de guidage. Par défaut, les unités sont définies sur Système US/impérial.

Pour modifier les unités, sélectionnez Configuration / Système / Écran / Unités.

Réglage du fuseau horaire

La barre de guidage reçoit l'heure par l'intermédiaire du signal GPS, qui transmet le temps universel coordonné (UTC, anciennement Temps moyen de Greenwich).

Pour que la barre de guidage puisse calculer votre décalage horaire par rapport au temps UTC, sélectionnez Configuration / Système / Écran / Fuseau horaire.

Les fuseaux horaires usuels sont indiqués ci-dessous.

Région	Décalage horsair standard	Décalage à l'hour d'été
États–Unis – Côte Est	-5:00	-4:00
États–Unis – Centre	-6:00	-5:00
États–Unis – Montagnes	-7:00	-6:00
États–Unis – Côte Pacifique	-8:00	-7:00
Australie – Côte Est	+10:00	+11:00 (sauf Queensland)
Australie – Centre	+9:30	+10:30 (sauf Territoire du Nord)
Australie – Côte Ouest	+8:00	+9:00

Un fuseau horaire indique une zone située après Greenwich, Angleterre. Un fuseau horaire négatif est situé avant Greenwich.

Circulations sur grandes parcelles

Sur des distances supérieures à 10 km de la ligne AB d'origine, la courbe de la surface terrestre peut réduire la précision de la position GPS. Par conséquent, la barre de guidage ne prend en charge pas plus de 1024 andains sur la gauche et 1024 andains sur la droite de la ligne AB d'origine.

Si vous souhaitez créer plus de 1024 andains sur la gauche ou sur la droite de la ligne AB, procédez comme suit :

• Créez une seconde ligne AB
• Utilisez un trajet de type A+

Cela permet de maintenir le plus haut niveau de précision de la direction.

Virages serrés

Le système EZ-Guide 250 atténue les virages serrés. Ce dispositif permet au conducteur (ou au système EZ-Steer) de s'insérer en courbe, sans sortie du virage. Étant donné que la ligne de guidage est atténuée graduellement, un léger phénomène de saut entre les andains peut en découler.

Rayon de virage minimum

Le rayon de virage minimum est utilisé pour les lignes courbées AB. Cette fonction permet d'atténuer les coins pour assurer la précision permanente du système d'autoguidage dans les courbes.

En mode automatique, le rayon est défini sur la plus grande des valeurs de 80% de largeur d'andain ou sur 10 mètres. En mode manuel, vous choisissez le rayon minimum. Pour permettre au système de générer des courbes plus serrées, définissez une valeur basse.

Si vous avez un engin petit qui peut prendre les virages serrés facilement, définissez une valeur basse. Si votre engin est plus volumineux et ne peut pas prendre les virages serrés, définissez une valeur haute.

Pour régler ce paramétrage, mettez Configuration / Système / Guidage / Sélection du rayon de virage minimum sur Manuel puis changez le paramétrage Rayon de virage minimum.

Configurer l'enregistrement de la surface couverte

Vous à quel moment l'enregistrement de la surface couverte doit commencer :

COMPOSANT	DESCRIPTION
Désactiver	L'enregistrement de la surface couverte est désactivé.
Manuel	L'enregistrement de la surface couverte estCOMMENCE ou arrêté manuellement avec l'icone
Mettre en prise	L'enregistrement de la surface couverte est actIVÉ lorsqu'un système de guidage automatisé est mis en route.
Interrupt	L'enregistrement de la couverture est activé avec un interrupteur externe.

Pour modifier le moment où l'enregistrement de la surface couverte est activé :

1. En mode Avancé, Sélectionnez Configuration / Système / Guidage / Enregistrement surface couverte. L'écran Enregistrement surface couverte apparait.
2. Sélectionnez le paramétrage approprié puis appuyez sur OK

Ajout d'un début de temporisation à la fonction d'enregistrement de couverture

Un délambda peut exister entre le moment où vous activez ou désactivez la couverture à l'écran et le moment où l'outil démarre ou arrête effectivement la couverture. Par exemple, le délambda d'ouverture ou de fermeture des pulvérisateurs peut atteindre 1,5 secondes.

Pour compenser ce phénomène, vous avez la possibilité d'ajouter un délambda de temporisation pour l'affichage de l'enregistrement de couverture de telle sorte que la barre de guidage indique plus précisément la couverture actuelle.

Pour ajouter un délai de temporisation à l'affichage de l'enregistrement de couverture, Sélectionnez Configuration / Système / Guidage / Délai On/Off Couverture.

Lorsque vous activez l'enregistrement de la couverture, le système respecte le délai de temporisation avant d'afficher la couverture à l'écran.

Lorsque vous désactivez l'enregistrement de la couverture, le système prolonge l'affichage de l'enregistrement de couverture sur la durée de ce début.

Réglage de la valeur d'anticipation

Le temps d'anticipation permet d'anticiper la position du véhicule afin de tenir compte du temps de réaction et de la vitesse de changement de direction du véhicule.

Pour les véhicules de grande dimension dont le temps de passage en virage est plus long, augmentez cette durée.

Remarque : Pour les tracteurs articulés à quatre roues motrices, configurez toujours le temps d'anticipation à 0 seconde.

Pour régler la valeur du temps d'anticipation, sélectionnez Configuration / Système / Écran / Anticipation.

Activation de la sortie en impulsions de vitesse (radar)

La barre de guidage EZ-Guide 250 peut fournir des impulsions radar simulées à un taux de sortie d'impulsions de vitesse prédéfini. Ceci peut être utilisé pour :

• replacer le radar / capteur de vitesse d'avance réelle pour la vitesse sur le véhicule.
• transmettre l'information de vitesse à un autre appareil agricole ayant besoin de l'information de vitesse sous forme d'impulsions, par exemple, un appareil de contrôle de rendement ou un contrôleur

de débit variable.

Pour utiliser la sortie d'impulsions de vitesse, un kit de câble de capteur radar et un câble tout port (réf 64045) sont nécessaires. Ces dispositifs sont disponibles auprès de votre concessionnaire local.

Connexion d'un appareil permettant la réception d'impulsions de vitesse

Pour connecter la barre de guidage à un contrôleur de pulvérisation :

1. Connectez l'extrémité R1 du cable du radar au connecteur P5 du cable tout port (réf 64045).
2. Connectez l'extrémité P2 du cable du radar à l'appareil nécessitant une entrée de vitesse de radar.
3. Si nécessaire, utilisez un câble d'extension pour raccorder un interrupteur de pulvérisation au connecteur P3 du câble du radar.

Configuration de la barre de guidage

1. Sélectionnez Configuration / Système / Sortie radar :

1. Définissez les paramètres du radar :

L'option Radar activé doit être activée. La valeur Fréquence radar correspond à la sortie de votre appareil. La plupart des contrôleurs Raven et Midtech utilisent 34,80 Hz / km / h

Pour de plus amples informations, reportez-vous à la documentation fournie avec le câble de votre radar.

Configuration d'un contrôleur

Sur un contrôleur Raven :

1. Vérifiez que l'entrée de vitesse est configurée sur Speed Radar SP2.

Normalement la configuration du type d'entrée vitesse est effectuée lors du premier étalonnage de l'unité; les choix disponibles dans la plupart des contrôleurs Raven sont SP1 ou SP2. SP2 est la configuration correcte pour les entrées radar de vitesse. Référez-vous au manuel d'emploi du contrôleur pour de plus amples informations concernant cette configuration.

1. Vérifiez que la valeur d'étalonnage de vitesse est configurée correctement. Pour des résultats plus précis, réétalonnez l'unité pour que cette valeur corresponde à celle de la barre de guidage.

Pour de plus amples informations concernant l'étalonnage de l'unité, référez-vous au manuel d'emploi du contrôleur.

Remarque : Pour contrôler la qualité de votre configuration, comparez la valeur de vitesse indiquée sur la barre de guidage avec celle du contrôleur de pulvérisation.

Sur un contrôleur Midtech :

1. Vérifiez que la valeur d'étalonnage de vitesse est configurée correctement. Pour des résultats plus précis, réétalonnez l'unité pour que cette valeur corresponde à la sortie du système de la barre de guidage.

Pour de plus amples informations concernant l'étalonnage de l'unité, référerez-vous au manuel d'emploi du contrôleur.

Remarque : Pour contrôler la qualité de votre configuration, comparez la valeur de vitesse indiquée sur la barre de guidage avec celle du contrôleur de pulvérisation.

Enregistrement d'événements

La barre de guidage EZ-Guide 250 peut enregistrer des événements. N'utilisez cette fonctionnalité que si votre fournisseur de support vous l'a demandé.

Restauration des paramètres par défaut de la barre de guidage

Remarque : lorsque vous réinitialisez les paramètres par défaut de la barre de guidage, les informations relatives à votre champ restent inchangées.

1. Sélectionnez Configuration / Système / Restaurer définitions. L'écran Restaurer définitions apparait.
2. Sélectionnez Oui puis appuyez sur OK

Configuration des corrections GPS

Le terme corrections GPS se rapporte au type de signal GPS reçu.

ÉLÉMENT	DESCRIPTION
WAAS (Wide Area Augmentation System)	Les corrections WAAS se superposent au signal GPS normal pour en améliorer la précision. Le système WAAS est disponible uniquement aux États-Unis, dans le sud du Canada et dans le nord du Mexique, où son accès est gratuite.Pour utiliser les corrections WAAS, le système EZ-Guide 250 télécharge le modele d'ionosphere WAAS au cours des 10 premières minutes d'utilisation, avec pour effet une nette amélioration de la précision. Si vous mettez la barre de guidage hors tension pendant moins de 20 minutes et que vous la remettez en marche, la dérive de position est limitée. Si vous mettez la barre de guidage hors tension pendant plus de 20 minutes et que vous la remettez en marche, le modele d'ionosphere WAAS doit être télécharge à nouveau. Ceci peut entraîner des erreurs de positions absolues pouvant atteindre 3 m pendant les 10 premières minutes.
EGNOS (European Geostationary Navigation Overlay Service - Système européen de navigation par recouvrement géostationnaire)	Les corrections EGNOS se superposent aux signaux GPS normaux. Elles sont disponibles uniquement en Europe où leur accès est gratuite.

Remarque : Aux latitudes moyennes, les erreurs transversales du GPS se produisent sur une direction est-ouest sont généralement deux fois plus importantes que les erreurs transversales sur une direction nord-sud. C'est une caractéristique commune à tous les récepteurs GPS et systèmes de guidage ; ces erreurs se produisent car les orbites des satellites GPS ne passent pas par les pôles. Pour les informations détaillées sur les statuts des systèmes GPS, visitiez le site http://www.navcen.uscg.gov/ado/GpsActiveNanu.asp.

La barre de guidage est configurée d'origine pour que le récepteur GPS interne fonctionne avec les systèmes WAAS et EGNOS. Elle détecte automatiquement les satellites appropriés.

Pour changer les corrections GPS :

1. Sélectionnez Configuration / Système / GPS / Paramètres GPS / Source de Correction GPS et appuyez sur OK. L'écran Source de Correction GPS s'affiche :

1. Sélectionnez la méthode de correction appropriée, puis appuyez sur OK. L'écran Source GPS s'affiche : La correction s'affiche en tant que Source.
2. Appuyez sur pour sélectionner l'Écran suivant, puis appuyez sur OK

Configuration des corrections waas/egnos

Pour configurer les corrections WAAS ou EGNOS, définissez chacun des champs de l'écran Paramètres WAAS/EGNOS :

ÉLÉMENT	DESCRIPTION
Limite Correction	Durée pendant laquelle la barre de guidage peut fonctionner sans receivevoir de mise à jour de la position GPS, avant d'interrompre le guidage.
Satellite	Satellite de correction utilisé par la barre de guidage. Pour sélectionner automatiquement le satellite, Sélectionnez Auto sélect. Vous avez également le besoin de déslectionner un satellite spécifique.
Qualité signal Satellite	Méthode de recherche de satellite utilisée par la barre de guidage : On - Le système recherche le satellite, qu'elle que soit la région ou la qualité du signal satellite. Off - Le système ne recherche pas le satellite. Attn qualité - Le système recherche le satellite si celui-ci se trouve dans la région appropriée et si le signal est sain.

Configuration des limites GPS

L'écran Limites GPS vous permet de régler certaines tolérances d'intensité du signal GPS. En cas de difficulté de réception du signal GPS, il est possible d'améliorer cette réception en abaissant les tolérances, au prix cependant d'une baisse de la qualité du signal GPS, et par conséquent de la précision du GPS.

Pour régler ces paramètres, sélectionnez Configuration / Système / GPS / Limites GPS.

1. Sélectionnez le paramètre approprié, puis appuyez sur Θ. L'écran de réglage des limites s'affiche.

1. Réglez la valeur souhaitée, puis appuyez sur OK

ÉLÉMENT	DESCRIPTION
Élévation minimum	L'élévation se rapporte à l'angle auquel un satellite apparaît dans le ciel (plus cette valeur est grande,ILAmeille est la réception). Le paramétrage d'Elefvation minimum correspond à l'angle minimum dans le ciel auquel la barre de guidage va reconnaître les satellites. Si vous rencontres des difficultés pour recevoir les corrections, diminuez ce paramétrage.
Minimum SNR	Le SNR est une valeur indiquant la qualité d'un signal GPS. Il correspond au rapport entre la puissance de l'information utile et le bruit. Plus ce rapport SNR est élevé,ILAmeille est la réception. Si vous rencontres des difficultés pour recevoir les corrections, augmenteze ce paramétrage.
Nombre minimum de satellites	Il s'agit du nombre minimum de satellites requis pour fournir le guidage GPS et l'auto-guidage. Si vous rencontres des difficultés pour recevoir les corrections, diminuez ce paramétrage.
HDOP maximum	Le HDOP maximum (dilution de précision horizontal) est une mesure de précision basée sur la géométrie des satellites dans le ciel. Si les satellites sont proches les uns des autres, le HDOP est élevé (plus le HDOP est faible,ILAmeille est la réception). Si vous rencontres des difficultés pour recevoir les corrections, diminuez ce paramétrage.
Qualité minimum Fix	Il s'agit du niveau de correction minimum requis pour fournir le guidage GPS et l'auto-guidage. Si vous rencontres des difficultés pour recevoir les corrections, diminuez

Configuration de la sortie de messages NMEA

Les messages NMEA (National Marine Electronics Association) sont un format standard permettant aux appareils GPS de communiquer.

Remarque : pour accéder aux messages NMEA en sortie, le câble tout port (ref 64045) ou le câble add-on port série (ref 63076) sont nécessaires.

La barre de guidage peut fournir des messages NMEA. Cela signifie que la barre de guidage est capable de communiquer avec d'autres appareils, même ceux fabriqués sous d'autres marques, dans la mesure où ces autres appareils sont également compatibles avec les messages NMEA.

Pour configurer la sortie NMEA, sélectionnez Configuration / Système / GPS / Sortie NMEA.

1. Définissez les paramètres des ports de la barre de guidage.

Conseil - Afin d'activer la communication, ces paramètres doivent correspondre à ceux de l'appareil.

1. Sélectionnez Écran suivant et appuyez sur OK. L'écran Sélection message s'affiche.

1. Activez ou désactivez (On/Off) les formats de messages en fonction de vos paramètres.
2. Sélectionnez Écran suivant et appuyez sur OK
3. Si vous avez activé GGA, sélectionnez alors le nombre de décimales dans le message GGA.

Remarque : certains appareils externes ne peuvent pas lire le message GGA s'il y a trop de décimales dans la chaine.

Assistance par récepteur externe

La barre de guidage EZ-Guide 250 peut recevoir des positions GPS de récepteurs compatibles TSIP. Ceci vous permet d'utiliser n'importe lequel des types de correction disponibles sur votre récepteur, y compris OmniSTAR, Beacon et RTK.

Les récepteurs compatibles avec TSIP suivants sont pris en charge par la barre de guidage EZ-Guide 250 :

Trimble	Case IH	Ag Leader	New Holland
AgGPS 252	AFS 252	GPS 5100	NH 252
AgGPS 332	-	-	-

Pour activer les messages TSIP comme source de correction :

1. Raccordez le récepteur à la barre de guidage puis mettez-les en marche.
2. Sélectionnez Configuration / Système / GPS / Paramètres GPS.
3. Changez la Source de correction GPS et mettez-la sur TSIP ext.
4. Sélectionnez Suivant et appuyez sur . L'écran Connexion à un récepteur externe apparait. La barre de guidance se connecte au récepteur TSIP. Le message Connexion établie apparait.
5. Appuyez sur OK. L'écran Source DGPS externe apparait et indique les corrections disponibles sur le récepteur.

1. Sélectionnez la source de correction appropriée puis appuyez sur OK. L'assistant pour ce type de correction apparait.

Remarque : lorsque la barre de guidage reçoit des positions GPS du récepteur compatible TSIP, des entrées supplémentaires apparaisent sur l'onglet Info.

Utiliser des positions omnistar corrigées via TSIP

Pour configurer la barre de guidage afin qu'elle utilise des positions corrigées par OmniSTAR d'un récepteur TSIP :

1. Lorsque l'écran OmniSTAR paramètres satellite apparait, appuyez sur ? pour visualiser l'Aide; les satellites disponibles, leurs fréquences et leurs vitesses de transmission en bauds y sont affichés sous forme de liste.
2. Notez la fréquence et la vitesse de transmission en bauds pour le satellite correspondant puis appuyez sur . L'écran OmniSTAR paramètres satellite réapparait.
3. Saisissez la fréquence et la vitesse de transmission en bauds du satellite.
4. Appuyez sur OK. L'écran Paramétrage de l'abonnement apparait :

1. Appuyez sur OK. L'Aide affiche une liste de numéros de téléphone pour OmniSTAR.
2. Appelez OmniSTAR et appuyez ensuite sur (ok). L'écran Paramétrage de l'abonnement réapparaît.
3. Indiquez au représentant OmniSTAR le numéro figurant dans le champ Numéro de série. Ils activeront leur récepteur.

Remarque : ne déconnectez pas manuellement la barre de guidage du récepteur. La perte du signal entraîne un redémarrage rapide incorrect de la barre de guidage.

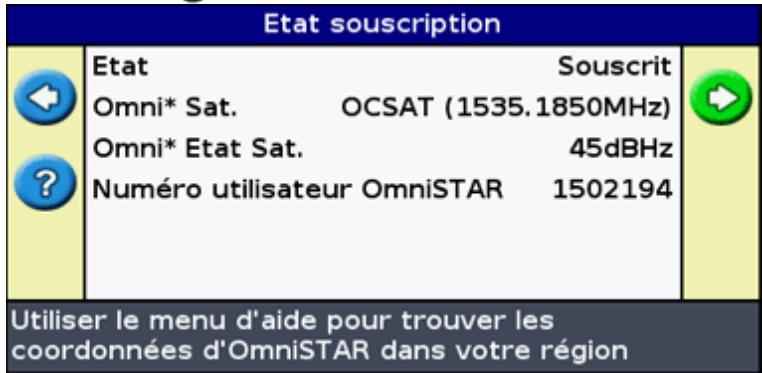

Lorsque la barre de guidage reçoit des corrections OmniSTAR d'un récepteur compatible TSIP, le temps de convergence est rapporté différemment.

Utiliser des positions RTK corrigées via TSIP

Lorsque vous utilisez des positions RTK provenant d'un récepteur externe, vous pouvez configurer le numéro d'identification de réseau en utilisant le réglage Numéro Identification Réseau.

Sur l'écran de carte principal, l'onglet Info montre un diagnostic appelé Qualité de la ligne. Celui-ci décrit la qualité du signal radio et, par conséquent, le signal RTK.

En fonction de la qualité du signal entrant, l'élément Qualité de la ligne indiquera l'un des indicateurs suivants :

• Excellente
• Bonne Passable
• Médiocre

Compatibilité avec les lecteurs USB

La barre de guidage EZ-Guide 250 enregistre des données sur et provenant d'un lecteur USB en utilisant un système de fichiers FAT.

Avertissement - Certains appareils multifonction peuvent ne pas être compatibles avec la barre de guidage, notamment les iPods ou les lecteurs MP3. Ne reformatez pas ces appareils au système de fichiers FAT sous peine de supprimer leur logiciel d'usine et ALTERER leur fonctionnement.

Le lecteur suivant est compatible avec la barre de guidage :

• Lexar Firefly 1 Go (réf 64268-1G). Pour de plus amples informations, contactez votre concessionnaire local.

Les lecteurs suivants ne sont pas compatibles avec la barre de guidage :

• Ipod d'Apple
• Lecteur MP3
• Lecteur flash Kingston
• Lecteur flash PNY Attaché
• Câbles d'extension USB
• Adaptateurs USB/CompactFlash

Remarque : les versions récentes du lecteur USB SanDisk Micro Cruzer ne sont pas compatibles. Les versions du lecteur ayant fonctionné par le passé continueront de fonctionner.

Remarque : Étant donné que les adaptateurs USB pour cartes CompactFlash ne sont pas pris en charge, les utilisateurs du système AgGPS Autopilot doivent transférer leurs données de champs depuis leurs cartes CompactFlash vers leur lecteur USB via un ordinateur portable ou un ordinateur de bureau.

En cas de problème pour importer ou exporter des données sur un lecteur USB, reformatez-le au système de fichiers FAT.

Remarque - Cette opération efface toutes les données présentes sur le lecteur. Avant d'effectuer ces opérations, faites une sauvegarde de toutes les données que vous souhaitez conserver.

1. Insérer le lecteur USB dans le port USB d'un ordinateur de bureau. Le lecteur est reconnu par l'ordinateur.
2. Ouvrez le gestionnaire de fichiers.
3. Faites un clic droit sur la lettre correspondant au lecteur USB, puis sélectionnez Formater. La boîte de dialogue Formater disque amovible s'affiche.

1. Dans la liste déroulante Système de fichiers, sélectionnez FAT, puis cliquez sur Démarrer.

Le lecteur USB est formaté au système de fichiers FAT.

Connexion d'un lecteur USB

Vous supportez connecter un lecteur USB au port USB situé à l'arrière de la barre de guidage:

1. Vérifiez que la barre de guidage est hors tension.
2. Insérez le lecteur USB dans le port USB.
3. Mettez la barre de guidage sous tension.

Remarque : afin de réduire toute temporisation lorsque la barre de guidage scanne le lecteur USB, veillez à n'avoir qu'un minimum de champs sur le lecteur USB.

Retrait d'un lecteur USB

Avertissement - Si vous retirez un lecteur USB de la barre de guidage alors que celle-ci est en marche, vous risquez de corrompre des données. Pour éviter cela, procédez comme suit :

1. Mettez la barre de guidage hors tension.
2. Retirez le lecteur USB du port USB.

Importation de données depuis le lecteur USB

Vous avez la possibilité d'importer des données depuis un lecteur USB :

1. Connectez le lecteur USB. Voir Compatibility USB
2. Sélectionnez Configuration / Gestion données / Importation de données de champ depuis le volume USB.
3. Effectuez l'une des actions suivantes :

Sélectionnez le client, la ferme et le champ à importer. Sélectionnez Alt pour importer toutes les données d'une catégorie vers le lecteur USB.

Remarque: si vous sélectionnez Alt, il n'est pas nécessaire de sélectionner les options ultérieures.

1. Sélectionnez Importer fichiers et appuyez sur . Un message d'avertissement s'affiche.
2. Appuyez sur pour continuer. Un écran représentant un sablier s'affiche.

Les fichiers sont importés depuis le lecteur USB.

Importation de données depuis l'écran d'affichage de l'aggps fieldmanager.

L'affichage de l'AgGPS FieldManager utilise une carte CompactFlash pour enregistrer les données de champs. Le système EZ-Guide 250 utilise un lecteur USB. Par conséquent, les dispositifs de stockage ne sont pas permutables.

Pour importer des données depuis l'écran d'affichage de l'AgGPS FieldManager vers le système EZ-Guide 250:

1. Insérer la carte de données de l'écran FieldManager dans le lecteur de cartes de votre ordinateur de bureau.
2. Copiez les données de champs dans un répertoire temporaire de votre ordinateur.
3. Connectez le lecteur USB du système EZ-Guide 250 à votre ordinateur de bureau.
4. Copiez les données de champ du réseau temporaire vers le lecteur USB.
5. Connectez le lecteur USB à la barre de guidage.
6. Sur la barre de guidage, sélectionnez Configuration / Gestion données / Importation de données de champ depuis le volume USB.

Vous ne pouvez pas importer des anciennes données de champs dans le système EZ-Guide 250 depuis l'ordinateur de bord AgGPS 170 ou depuis un RDL.

Exportation de données

Vous avez la possibilité d'exporter des données vers un lecteur USB. Ceci peut être utile pour la sauvegarde de vos données ou pour visualiser vos données dans une application logicielle SIG.

Remarque : La barre de guidage ne transmet aucune donnée vers un lecteur USB plein à plus de 90%.

1. Connectez le lecteur USB. Voir Compatible USB
2. Sélectionnez Configuration / Gestion données / Exporter les données des champs vers le volume USB.

1. Effectuez l'une des actions suivantes pour chacune des options Client, Ferme et Champ :

Sélectionnez l'élément spécifique à exporter. Sélectionnez Alt pour exporter tous les éléments.

1. Sélectionnez Exporter fichiers puis appuyez sur OK. Un écran d'advertisement s'affiche.
2. Appuyez sur OK pour continuer. Un écran représentant un sablier s'affiche.

Les données sont exportées.

Exportation de grandes parcelles

Conseil : Pour exporter une grande parcelle, créez un nouveau champ A+ temporaire ne présentant aucune enregistrement, puis exportez-le. Cette opération garantit que la grande parcelle est correctement fermée avant d'être exportée.

Nettoyage de l'espace de stockage

Afin d'éviter la saturation de la mémoire interne de la barre de guidage dans le temps, utilisez l'une des méthodes disponibles sur l'écran Gestion des données :

• Suppressions ponctuelles des anciens champs.
• Exportation des données vers un lecteur USB, puis sur un ordinateur de bureau.
• Suppression de l'enregistrement de couverture. Voir ci-dessous.

Suppression de champs

Vous pouvez supprimer les champs qui ne vous sont plus utiles :

1. Sélectionnez Configuration / Gestion données / Effacer les champs sélectionnés.
2. Effectuez l'une des actions suivantes :

Sélectionnez le Client, la Ferme et le Champ à supprimer. Sélectionnez Alt depuis l'une des catégories pour supprimer toutes les saisies dans cette catégorie.

1. Sélectionnez Supprimer fichiers et appuyez sur OK. Un message d'avertissement s'affiche.
2. Appuyez sur OK pour continuer. Un écran représentant un sablier s'affiche.

Les fichiers sont supprimés.

Suppression de l'enregistrement de couverture

Vous avez la possibilité de supprimer l'enregistrement de la couverture afin de libérer de l'espace au niveau de la mémoire interne de la barre de guidage :

1. Depuis l'écran de guidage principal, sélectionnez l'icône et appuyez sur OK. L'écran Configuration s'affiche.
2. Sélectionnez Configuration / Gestion données / Effacer enregistrement de surface couverte.
3. Sélectionnez le Client, l'Exploitation, le Champ et l'Événement. Si vous désissiez de supprimer l'enregistrement de la couverture de toutes les parcelles d'une exploitation, les événements sont automatiquement supprimés.
4. Sélectionnez Supprimer fichiers et appuyez sur . Un message d'avis s'affiche.
5. Appuyez sur pour continuer. Un écran représentant un sablier s'affiche.

Les fichiers d'enregistrement de couverture sont supprimés.

Exportation des journaux de diagnostic

Le système EZ-Guide 250 enregistre les données de fonctionnement dans les journaux de diagnostic. Vous avez la possibilité d'exporter ces journaux vers un lecteur USB.

1. Connectez le lecteur USB. Voir Compatible USB
2. Sélectionnez Configuration / Gestion données / Exporter les fichiers Logs vers le volume USB. Un écran représentant un sablier s'affiche durant les quelques secondes requises pour l'exportation des fichiers. Un message confirmant l'exportation des journaux de diagnostic s'affiche.

Structure des noms de champs

Le système EZ-Guide 250 enregistre les données selon une hiérarchie des répertoires basée sur le client, l'exploitation, le champ et l'événement.

ÉLÉMENT	DESCRIPTION
Client	Client pour le compte duquel le travail est exécuté
Exploitation	Ensemble de « champs » (voir ci-dessous)
Champ	Parcelle spécifique où ont lieu les événements
Événement	Événement ou activités appliquée à un « champ » particulier (voir ci-dessus). Par exemple : - Pulpérisation - Récolte

Un client peut avoir plusieurs exploitations ; chaque exploitation peut comprendre plusieurs champs, et chaque champ peut être divisé en plusieurs événements.

Noms de champs par défaut

Par défaut, les noms de clients, des exploitations, des champs et des événements sont générés automatiquement. La structure de ces noms par défaut est la suivante :

ÉLÉMENT	DESCRIPTION
Client	Default客户的
Exploitation	Default_Farm
Champ	Date _ IncrementEZ SerialNumber
Événement	Event Date _ IncrementEZ SerialNumber

Remarque : la date est indiquée au format AAMMJJ, et l'heure au système horaire de 24 heures. Seuls les cinq derniers chiffres du numéro de série sont utilisés.

Fichiers de configuration du système

Une fois que vous avez configuré le système, vous pouvez charger et sauvegarder les paramètres de cette configuration. Les configurations du système enregistrées peuvent être utiles lorsque vous souhaitez :

• installer la barre de guidage d'un véhicule à un autre
• utiliser le même véhicule mais avec des paramètres différents (par exemple, avec un outil différent)
• régler les paramètres afin d'améliorer les performances

Sauvegarde de la configuration du système

1. Sélectionnez Configuration / Système / Sauvegarder/Charger Configurations / Enregistrer config. Actuelle.
2. Sélectionnez l'une des options suivantes :

Enregistrer sur mémoire interne - Enregistrer la configuration actuelle dans la mémoire interne de la barre de guidage Enregistrer sur lecteur USB - Enregistrer la configuration actuelle sur un lecteur flash USB. Configuration existante - Enregistrer la configuration actuelle en écrasant une configuration existante. Un message d'avertissement s'affiche. Appuyez sur OK pour continuer, ou appuyez sur le bouton de fonction X pour quitter sans enregistrer.

Chargement d'une configuration du système

1. Sélectionnez Configuration / Système / Sauvegarder/Charger Configurations / Charger une configuration. L'écran Charger une configuration s'affiche.
2. Sélectionnez la configuration à charger dans la liste, puis appuyez sur OK.

Un message s'affiche vous avertissant que le chargement de cette configuration va écraser la configuration actuelle. Appuyez sur OK pour continuer, ou appuyez sur le bouton de fonction pour quitter sans charger.

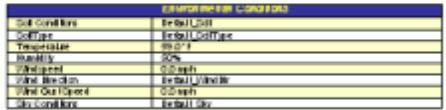

Rapport récapitulatif

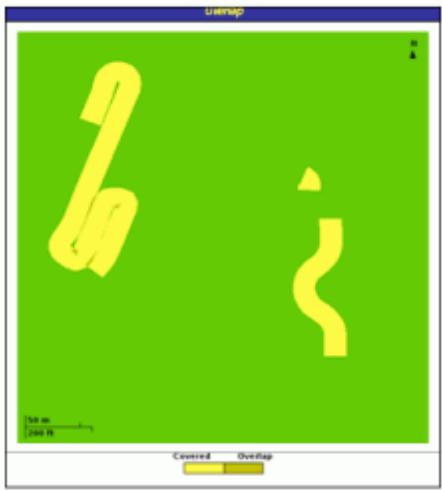

La barre de guidage peut générer des rapports de résumé de champs de plusieurs pages contenant une carte du champ ainsi qu'un rapport.

Ces rapports de résumé sont au format RTF et peuvent être visualisés sur un ordinateur de bureau. Le rapport de résumé est créé automatiquement lorsque vous fermez le champ. (Un champ est fermé lorsque vous lancez l'assistant de nouveau champ). Le rapport de résumé porte le même nom que le champ.

Remarque : pour visualiser les graphiques dans les fichiers, vous devrez peut-être installer l'utilitaire de visualisation Microsoft® Word depuis le CD de documentation de l'EZ-Guide 250.

Le récapitulatif indique la largeur de l'outil actuel. Si vous créez le récapitulatif d'un champ Traits avec un outil d'une largeur différente, adaptez la largeur de l'outil au champ en question avant de continuer.

Remarque : pour que vous puissiez générer un rapport de résumé pour un champ, celui-ci doit contenir une couverture.

Pour créer manuellement un résumé de champ :

1. Ouvrez le champ approprié.
2. Dans l'écran de guidage principal, appuyez sur une ou plusieurs fois jusqu'à sélectionner
3. Appuyez sur OK. L'écran Configuration s'affiche.
4. Dans l'écran Configuration, sélectionnez Gestion des données. L'écran Gestion des données s'affiche :
5. Sélectionnez Créer Rapport de résumé maintainant puis appuyez sur OK. Le rapport de résumé est alors sauvegardé dans la mémoire interne de la barre de guidage.

Pour exporter les rapports de résumé vers le lecteur USB :

1. Dans l'écran de guidage principal, appuyez sur une ou plusieurs fois jusqu'à sélectionner
2. Appuyez sur . L'écran Configuration s'affiche.
3. Depuis l'écran Configuration, sélectionnez Gestion des données / Rapports de résumé. L'écran Rapports de résumé s'affiche.
4. Vérifiez qu'un lecteur USB est connecté dans le port USB du système EZ-Guide 500.
5. Sélectionnez Envoyer Rapports de résumé au USB puis appuyez sur OK. L'écran Envoyer Rapports de résumé au USB s'affiche.
6. Effectuez l'une des actions suivantes :

Sélectionnez le nom du rapport de résumé à envoyer. Sélectionnez Alt pour envoyer tous les rapports de résumé vers le lecteur USB.

1. Sélectionnez Envoyer puis appuyez sur OK

Pour visualiser le rapport récapitulatif :

1. Connectez le lecteur USB à un ordinateur de bureau.
2. Sur le lecteur USB, localisez le fichier RTF approprié dans le répertoire \AgGPS\Summaries.
3. Double-cliquez sur le champ que vous souhaitez charger.

Pour sauvegarder le fichier, copiez-le sur l'ordinateur de bureau.

Affichage/édition avec le logiciel office

Le système de la barre de guidage EZ-Guide 250 enregistre les données de champs au format shapefile. Chaque bloc shapefile se compose de trois fichiers :

• exemple. shp - données relatives à la position
• exemple. shx - fichier index qui établit le lien entre les données de position et leurs attributs
• exemple. dbf - relatif aux attributs

Conservez ces fichiers ensemble lorsque vous copiez ou déplacez des données.

Les données recueillies par la barre de guidage EZ-Guide 250 peuvent être ouvertes directement avec le logiciel EZ-Office. Pour de plus amples informations, visitez le site www.EZ-OfficeSoftware.com

Mise à niveau du micrologiciel de la barre de guidage

Pour visualiser la version actuelle du micrologiciel de la barre de guidage :

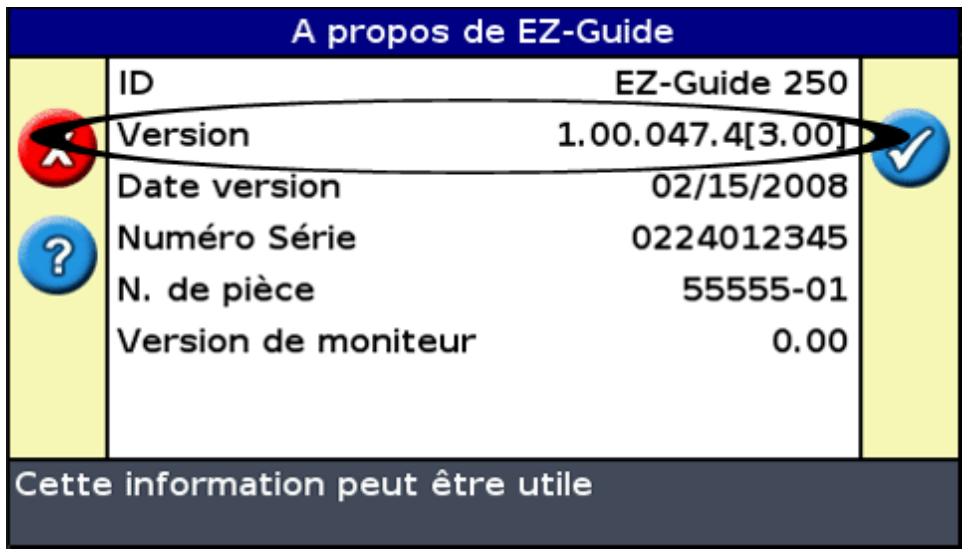

1. Sélectionnez Configuration / À propos de EZ–Guide.
2. Vérifiez le numéro de Version :

Pour mettre à jour la version du micrologiciel de la barre duuidegage

1. Téléchargez le fichier de micrologiciel auto-extractible depuis le site www.EZ-Guide.com vers votre ordinateur de bureau.
2. Exécutez le fichier et extrayez-en le contenu dans un répertoire temporaire.
3. Copiez les fichiers du réseau temporaire vers le lecteur USB.
4. Connectez le lecteur USB à la barre de guidage.
5. Mettez la barre de guidage sous tension. Lorsque le lecteur est détecté, la barre de guidage lance l'assistant de mise à niveau.
6. Sélectionnez le fichier img pour micrologiciel EZ-Guide et appuyez sur OK. L'assistant installe la nouvelle version du micrologiciel.

Avertissement: Ne mettez pas la barre de guidage hors tension pendant la mise à jour du micrologiciel. Ceci pourrait rendre la barre de guidage inopérante.

La barre de guidage redémarre avec le nouveau micrologiciel installé.

Introduction à la cartographie

L'EZ-Guide 250 peut cartographier des caractéristiques de points, de lignes ou de zones.

Remarque : un GPS de mauvaise qualité empêche le bon fonctionnement de la cartographie.

Pour accéder au mode de cartographie, sélectionnez l'icône et appuyez sur OK.

Pendant que vous êtes en mode cartographie :

• vous pouvez cartographier des caractéristiques de points, lignes et zones, y compris des zones d'exclusion pour l'EZ-Boom
• vous pouvez engager et désengager EZ-Steer
• EZ-Boom fonctionne encore mais sans affichage des indicateurs d'état de rampe

En mode de cartographie, les icônes de cartographie de caractéristiques suivantes apparaissent sur le côté droit de l'écran :

ÉLÉMENT	DESCRIPTION
P	Afficher les iconônes de cartographie de caractéristiques de point
P	Afficher les iconônes de cartographie de caractéristiques de ligne
	Afficher les iconônes de cartographie de caractéristiques de zone

Les caractéristiques cartographiées sont enregistrées avec le champ. Pour voir des caractéristiques cartographiées lorsque vous revenez à un champ, rechargez le champ et démarrez un nouvel événement ou poursuivez un événement existant.

Les caractéristiques cartographiées sont exportées avec le champ et peuvent donc être importées dans la barre de guidage EZ-Guide 250 et l'afficheur de l'AgGPS FieldManager. Pour de plus amples informations, référez-vous à Envoyer des données au lecteur USB.

Cartographier des caractéristiques

Pour cartographier des caractéristiques, vous devez en mode de cartographie. Pour accéder au mode de cartographie, sélectionnez l'icône et appuyez sur OK.

Cartographier des caractéristiques de point

Pour cartographier des caractéristiques de point :

1. En mode cartographie, sélectionnez et appuyez sur OK. Les icônes de cartographie de caractéristiques de point apparaissent.

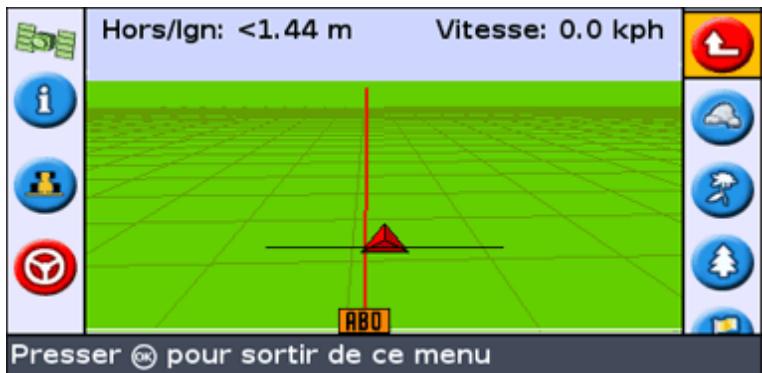

1. Appuyez sur pour sélectionner l'icône de caractéristiques de point appropriée.

ICÔNE	DESCRIPTION
	Cartographier un point caractéristique de rocher
	Cartographier un point caractéristique de mauvaise herbe
	Cartographier un point caractéristique d'arbre
	Cartographier une autre caractéristique de point générique

1. Appuyez sur OK. La caractéristique de point est cartographiée.

Remarque: par défaut, la caractéristique de point est cartographiée à l'endroit de l'antenne. Pour changer l'endroit où une caractéristique est cartographiée, référez-vous à Position d'enregistrement.

Cartographier des caractéristiques de ligne

Pour cartographier une caractéristique de ligne :

1. En mode cartographie, sélectionnez et appuyez sur OK. L'icône de cartographie de caractéristiques de ligne apparait.

1. Appuyez sur pour sélectionner
2. Appuyez sur OK. La barre de guidage commence à enregistrer la caractéristique de ligne.
3. Roulez sur la longueur de la caractéristique de ligne.
4. À la fin de la caractéristique de ligne, contrôle que est sélectionné puis appuyez sur OK. La barre de guidance terminé de cartographier la caractéristique de ligne.

Remarque : par défaut, la caractéristique de ligne est cartographiée à l'endroit de l'antenne. Pour changer l'endroit où une caractéristique est cartographiée, référéz-vous à Position d'enregistrement.

Cartographier des caractéristiques de zone

Pour cartographier une caractéristique de zone :

1. En mode cartographie, sélectionnez et appuyez sur OK. Les icônes de cartographie de caractéristiques de zone apparaissent.

1. Appuyez sur pour sélectionner l'icône de caractéristique de zone appropriée :

ÉLÉMENT	DESCRIPTION
	Cartographier une caractéristique de zone générique.
	Cartographier une zone d'exclusion. Pendant que le vehicule se trouve dans une zone d'exclusion, EZ-Boom arrêté de pulvériser.

1. Appuyez sur OK. La barre de guidage commence à enregistrer la caractéristique de zone.
2. Roulez dans la caractéristique de zone.
3. Pour terminer la caractéristique de zone, contrôlez que [est sélectionné] puis appuyez sur OK.

Remarque: par défaut, la caractéristique de zone est cartographiée à l'endroit de l'antenne. Pour changer l'endroit où une caractéristique est cartographiée, référez-vous à Position d'enregistrement.

Position d'enregistrement

Par défaut, toutes les caractéristiques de point, ligne et zone sont enregistrées à l'endroit de l'antenne. Vous pouvez configurer la position d'enregistrement de caractéristiques de point, ligne ou zone indépendamment.

Pour changer la position d'enregistrement de caractéristiques :

1. Si la barre de guidage n'est pas déjà en mode Avancé, passez en mode Avancé en sélectionnant Configuration / Mode utiliser.
2. Sélectionner Configuration / Cartographie et appuyez sur OK. Les options Cartographie apparaissent.

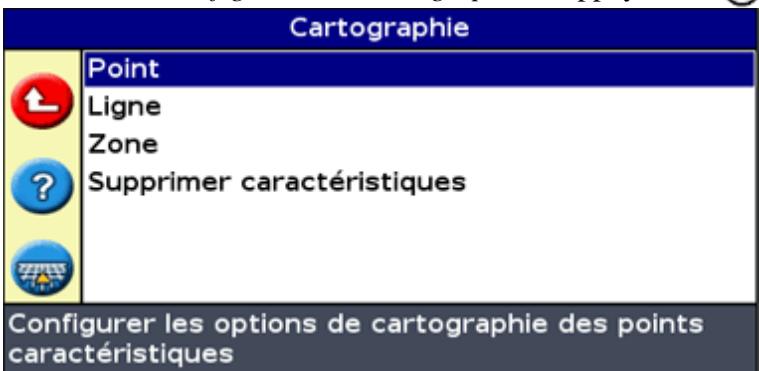

1. Appuyez sur pour selectionner Point, Ligne ou Zone et appuyez sur pour afficher l'écran de configuration du type de caractéristique.
2. Appuyez sur pour sélectionner Position d'enregistrement et appuyez sur OK. L'écran de Position d'enregistrement apparait.

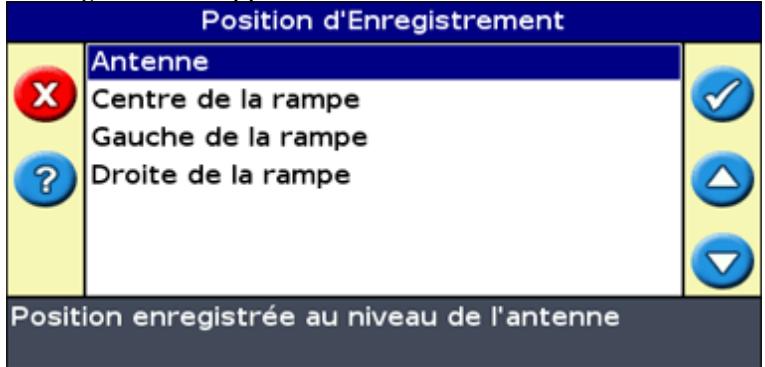

1. Sélectionnez la position d'enregistrement appropriée et appuyez sur OK

Zones d'avertissement

Lorsqu'une caractéristique de point, de ligne ou de zone est cartographiée, vous pouvez configurer une zone d'avertissement autour de cette caractéristique.

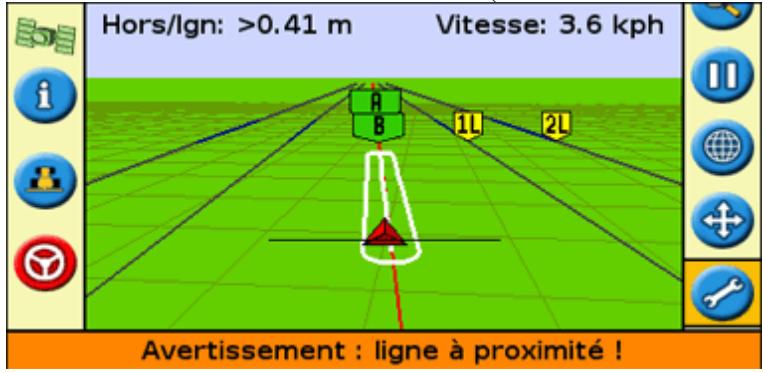

Lorsque le véhicule pénétre dans la zone d'avertissement autour d'une caractéristique, la barre de guidage émet un avertissement visuel et sonore (si l'alarme Sonalert est connectée)

Vous configurez la zone d'avertissement comme une distance autour d'une caractéristique de point ou une distance autour de caractéristiques de ligne ou de zone.

Pour configurer une zone d'avertissement pour une caractéristique de point, de ligne ou de zone :

1. Si la barre de guidage n'est pas déjà en mode Avancé, passez en mode Avancé en sélectionnant Configuration / Mode utiliser.
2. Sélectionnez Configuration / Cartographie puis appuyez sur OK. Le menu Cartographie apparait.

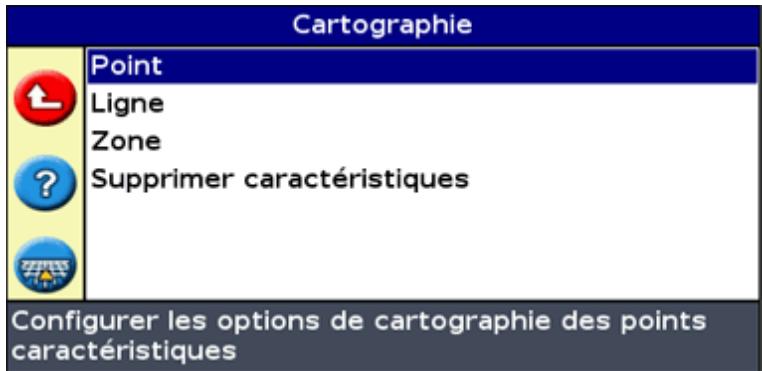

1. Appuyez sur pour sélectionner Point, Ligne ou Zone et appuyez sur pour afficher l'écran de configuration de point, de ligne ou de zone.

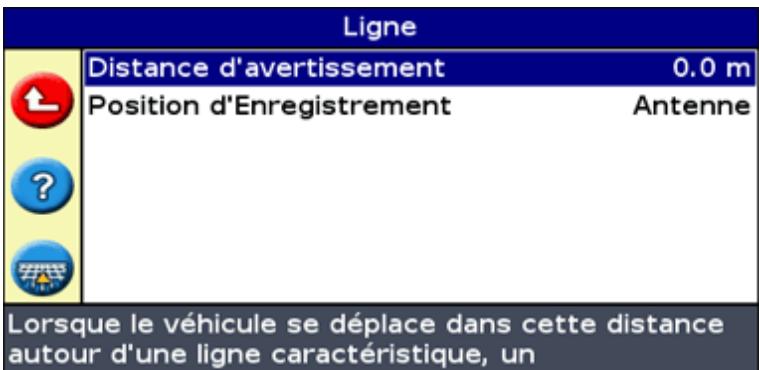

1. Appuyez sur . L'écran Distance d'arrêtissement apparait.
2. Appuyez sur ou pour modifier la distance d'ajretissement.
3. Appuyez sur (OK)

Remarque: réglez une distance d'avertissement assez élevée afin de sécuriser toute la longueur du véhicule. Tenez compte de la longueur de l'outil comme de la longueur du tracteur.

Affichage d'informations concernant les caractéristiques

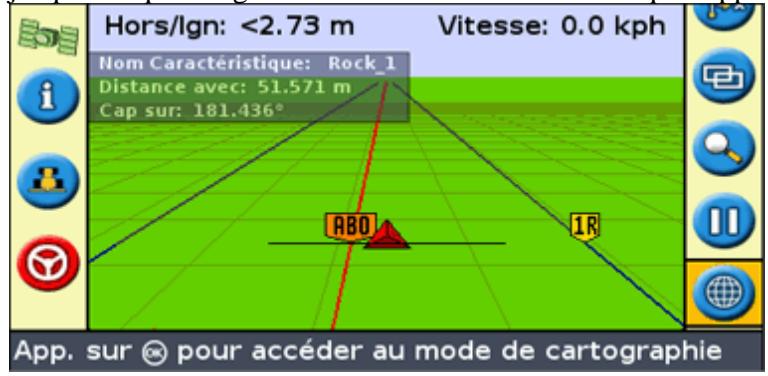

Pour afficher des informations concernant la caractéristique la plus proche dans le champ, appuyez sur jusqu'à ce que l'onglet d'informations de caractéristiques apparaisse.

Supprimer des caractéristiques

Vous pouvez supprimer des caractéristiques cartographiées de deux façons

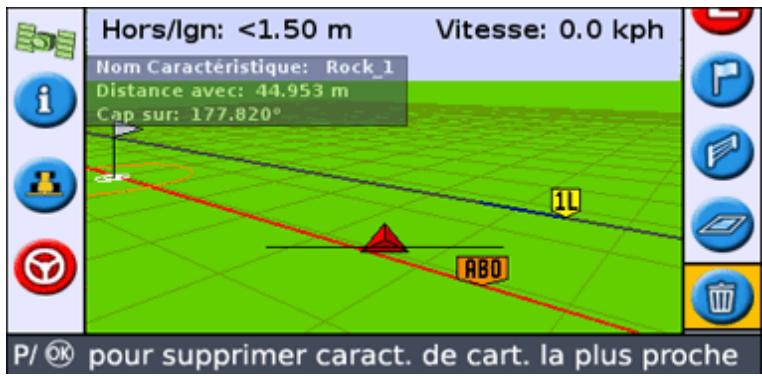

• Supprimer manuellement la caractéristique la plus proche dans le champ
• Supprimer toutes les caractéristiques d'un champ sélectionné.

Supprimer manuellement la caractéristique la plus proche

Pour supprimer manuellement la caractéristique la plus proche :

1. Accédez au mode de cartographie. Sélectionnez l'icône et appuyez sur OK.

Pendant que des caractéristiques sont cartographiées dans le champ, l'icône Supprimer caractéristiques ( ) est affichée.

1. Roulez vers la caractéristique que vous souhaitez supprimer jusqu'à ce que celle-ci soit sélectionnée comme la caractéristique la plus proche. La caractéristique la plus proche est indiquée par une limite blanche clignotante.

Conseil: assurez-vous que la caractéristique correcte est sélectionnée en vérifiant sur l'onglet d'informations de caractéristiques.

1. Appuyez sur pour sélectionner l'icône et appuyez sur OK

La caractéristique la plus proche est supprimée.

Supprimer toutes les caractéristiques dans un champ

Pour supprimer toutes les caractéristiques cartographiées dans un champ :

1. Sélectionnez Configuration / Cartographie et appuyez sur OK. Le menu Cartographie apparait.

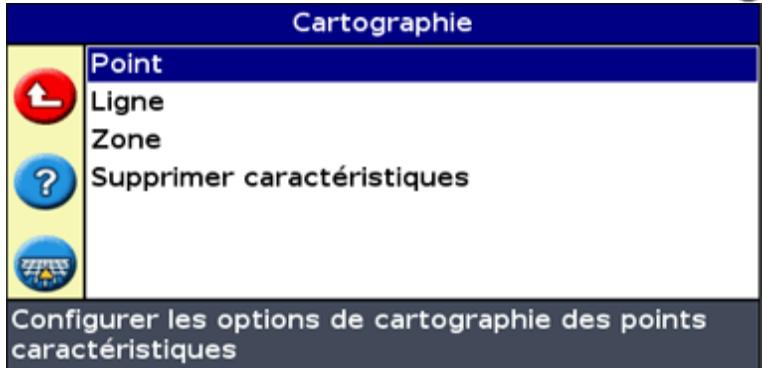

1. Appuyez sur OK pour sélectionner Supprimer caractéristiques.
2. Appuyez sur OK. L'écran Supprimer caractéristiques apparaît.

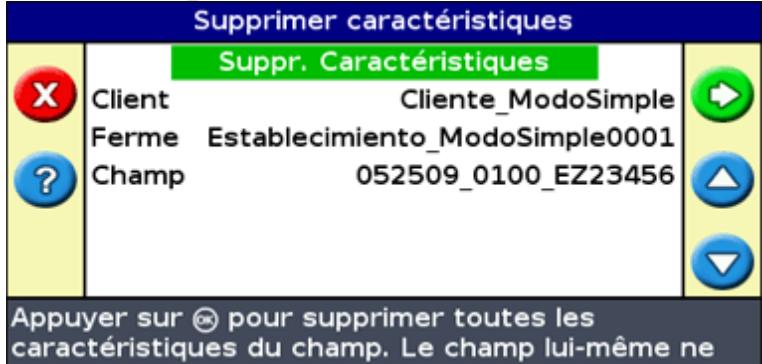

1. Sélectionnez le client, la ferme et le champ contenant les caractéristiques que vous pouvez supprimer.
2. Sélectionnez Supprimer fichiers et appuyez sur OK. Un écran de confirmation apparait.
3. Appuyez sur OK

Les fichiers de caractéristiques cartographiées pour le champ sélectionné sont supprimés.

L'écran à propos de ez-guide

L'écran À propos du système EZ-Guide peut être affiché en mode Simple ou en mode Avancé.

Pour afficher l'écran À propos du système EZ-Guide, sélectionnez Configuration / À propos de EZ-Guide.

Retenez cette information, notamment si vous avez besoin d'assistance.

Onglets d'information

La barre de guidage dispose de plusieurs onglets d'information que vous pouvez afficher en superposition à l'écran. Ces onglets peuvent être affichés en mode Simple ou en mode Avancé.

La trame de fond de ces onglets est translucide, de sorte que vous pouvez continuer à visualiser le véhicule en transparence.

Pour afficher un onglet d'information, appuyez sur le bouton de fonction f. Pour passer à l'onglet suivant, appuyez à nouveau sur le bouton de fonction.

Écrans d'été

Les écrans d'états peuvent être affichés en mode Avancé. Pour afficher le menu État, sélectionnez Configuration / État.

Le menu État vous propose l'accès à sept écrans :

ÉCRAN	DESCRIPTION
État GPS	Affiche les informations sur votre position et sur l'intensité du signal GPS actuel.
État satellites	Affiche les informations sur les satellites GPS en cours d'utilisation.
État DGPS	Affiche le signal DGPS sélectionné. Ce paramètre est défini dans Système / GPS / Param. GPS.
État système	Affiche les informations sur la barre de guidage.
État des fichiers de langue	Affiche des informations sur les fichiers de langues installés.
État système de compensation de terrain	Affiche les informations sur la technologie de compensation de terrain T2 provenant du contrôleur EZ-Steer.
État EZ-Steer	Affiche les informations sur le système EZ-Steer, s'il est connecté.
Historique erreurs	Affiche tous les défauts apparus sur la barre de guidage ou sur le système EZ-Steer connecté.Les défauts indiqués ne sont plus actifs.

Ces écrans ne sont pas interactifs. Ils permettent uniquement d'afficher des informations sur le système.

Messages d'avertissement

La barre de guidage affiche deux types de messages d'advertissement :

Élément	Description
Plein écran	Le message occupe la totalité de l'écran. Appuyez sur OK pour l'effacer.
Barre de message	Le message s'affiche au bas de l'écran, sur la barre de message. Certains averagements disparaissent au bout de quelques secondes. Pour d'autres, il est nécessaire d'appuyer sur le bouton de fonction du haut.

Dépannage

PROBÈME	CAUSE	SOLUTION
L'outil n'apparait pas à l'écran.	Le déport de l'outil est trop important pour la vue actuelle.	Faites un zoom arrêté de la vue.
Le point B n'apparait pas.	Lorsque vous définissez une tournière, vous créez le point A puis mettez en pause le guidage.	Au moment où vous souhaitez définiir le point B, repreneze la définition du guidage. Le point B s'affiche.
