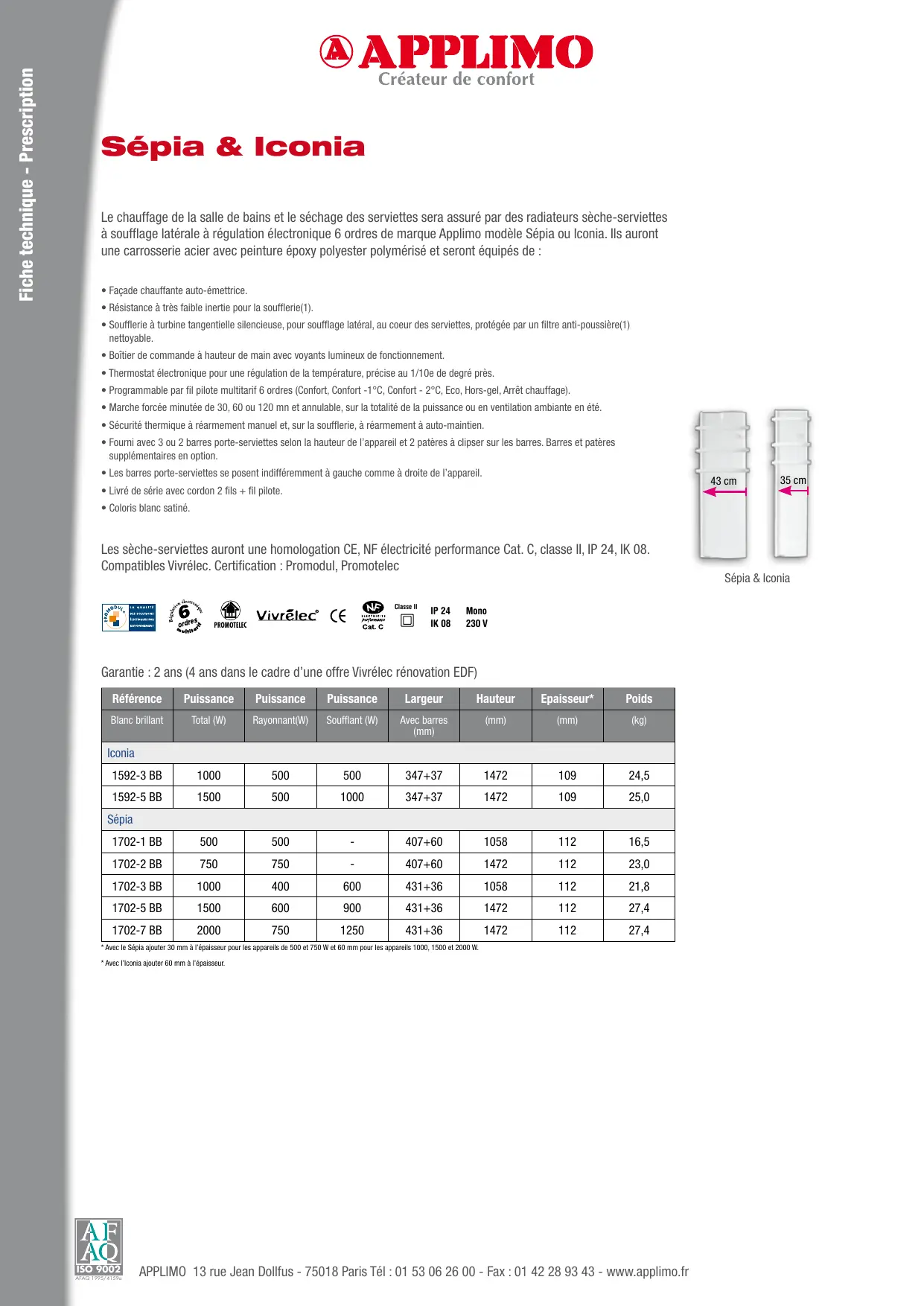

SAPPLIMO Créateur de confort Sépia & lconia Le chauffage de la salle de bains et le séchage des serviettes sera assuré par des radiateurs sèche-serviettes à soufflage latérale à régulation électronique 6 ordres de marque Applimo modèle Sépia ou Iconia. Ils auront une carrosserie acier avec peinture époxy polyester polymi et seront équipés de : Fiche technique - Prescription Façade chauffante auto-émettrice.

• Résistance à très faible inertie pour la soufferie(1). + Soufferie à turbine tangentielle silencieuse, pour soufflage latéral, au coeur des serviettes, protégée par un fire anti-poussière(1) nettoyable. + Boîtier de commande à hauteur de main avec voyants lumineux de fonctionnement. + Thermostat électronique pour une réguiation de la température, précise au 1/10e de degré près + Programmable par fi pilote muititari 6 ordres (Confort, Confort -1°C, Confort - 2°C, Eco, Hors-gel, Arrêt chauffage). + Marche forcée minutée de 30, 60 ou 120 mn et annulable, sur la totalité de la puissance ou en ventilation ambiante en été. + Sécurité thermique à réarmement manuel et, sur la souffler, à réarmement à auto-maintien. Fourni avec 3 ou 2 barres porte-serviettes selon la hauteur de l'appareil et 2 patères à clipser sur les barres. Barres et patères supplémentaires en option. Les barres porte-serviettes se posent indifféremment à gauche comme à droite de l'appareil. Livré de série avec cordon 2 fils + fil pilote. + Coloris blanc satiné. Les sèche-serviettes auront une homologation CE, NF électricité performance Cat. C, classe Il, IP 24, IK 08. Compatibles Vivrélec. Certification : Promodul, Promotelec Sépia & Iconia 16 ® vivréec ce D 5" PA mm ge MONO Er IKO8 230V Garantie : 2 ans (4 ans dans le cadre d'une offre Vivrélec rénovation EDF) Référence Puissance Puissance Puissance Largeur Hauteur Epaisseur* Poids Blanc brillant | Total(W) RayomnantW) Soufflant(W) | Avec barres {mm) (mm) (ko) (mm) Iconia 1592-3BB | 1000 500 500 347437 1472 109 245 1592-5BB | 1500 500 1000 347437 1472 109 25,0 Sépia 1702-1 BB 500 500 - 407+60 1058 112 16,5 1702-2 BB 750 750 - 407+60 1472 112 23,0 1702-3BB | 1000 400 600 431+36 1058 112 218 1702-5BB | 1500 600 900 431+36 1472 112 274 1702-7 BB 2000 750 1250 431+36 1472 112 27,4 “ec Sépia ajouter 20 mm à épaisseur pour ls aparels Ge 5DD et 750 We 0 mm pour les apparals 1000, 150 2000 ec lon ae 60 mm à l'épaisseur. APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr

SAPPLIMO Créateur de confort Sépia & lconia Destination et utilité : Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant. Mise en œuvre : Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourra être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6. m autour de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié “Classe I, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puissent les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant. Destination & utilistaion - Prescription Pose de l'appareil : La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour de raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil. Dans un souci d'optimisation des consommations d'énergie, i recommandé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur serait trop importante (<2000 Watts) d'installer deux appareils. Raccordement électrique : - Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement. - Aimentation en 230 Volts monophasé 50 Hz. - Section de conducteur en cuivre électrique normalisée d'au moins 1,5mm2 pour une puissance maximum de 2300 W. - Interdiction formelle de raccorder par prise courant. - Interdiction de raccorder l'appareil à la terre. - Un circuit ne peut alimenter plus de 5 appareils. - Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placée à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elle doivent être de type IP X4). - Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation - L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution. - Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affectation précise. Ils doivent être équipés d'un organe de coupure. - Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande c'est-à-dire, la coupure de l'alimentation. - Courant assigné maximal : 16 À pour une section de conducteur en cuivre 1,5 mm2. - La protection des personnes est Garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement. - Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA. Régulation et programmation - La régulation est numérique, de qualité NF électricité performance Cat. C. - La variation de température au centre de la pièce devra être inférieure à 0,5°C - La dérive est limitée à 1,5°C. - Les appareils seront équipés d'un régulation électronique numérique recevant à distance six ordres de fonctionnement : Confort, Confort — 1°C, Confort — 2°C, Eco, Hors-Gel, Arrêt du Chauffage. - Le “Niveau de confort” correspond à la température voulue dans une pièce de vie principale. - Le “Niveau Confort — 1°”, c'est l'abaissement de la température Confort de 1°C environ. - Le “Niveau Confort — 2°”, c'est l'abaissement de la température Confort de 2°C environ. - Le “Niveau Eco” est un niveau de température inférieur au “Niveau de Confort”, appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut. - Le “Niveau Hors-Gel” est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée. - La fonction programmation est optionnelle. Elle automatise l'alternance des températures “Confort” et “Eco” en fonction d'un cycle hebdomadaire. APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr

SAPPLIMO Créateur de confort Sépia & Iconia Radiateur sèche-serviettes à soufflerie latérale + Efficacité et performance : Aliant la puissance et le confort, Sépia et Iconia sont des radiateurs sèche-serviettes idéaux pour faire de sa salle de bains un lieu de grand confort. Une soufflrie latérale L'air est soufflé par le côté sur les serviettes et diffusé ensuite dans la salle de bains. Cette soufflerie latérale est équipée d'un fire anti-poussière amovible, nettoyable et réutilisable. + Les barres sont amovibles et coulissantes Les barres porte-serviettes se règlent à la hauteur souhaitée et se positionnent indifféremment à gauche ou à droite de l'appareil. Elles sont «ouvertes» d'un côté, ce qui facilite l'étendage des serviettes. Fiche commerciale - Prescription Caractéristiques + Façade chauffante auto-émettrice. + Résistance à très faible inertie pour la souffleriel. + Soufferie à turbine tangentielle silencieuse, pour soufflage latéral, au coeur des serviettes, protégée par un fire anti-poussière"" nettoyable. Boîtier de commande à hauteur de main avec voyants lumineux de fonctionnement. Thermostat électronique pour une régulation de la température, précise au 1/10** de degré près. + Programmable par il pilote multitarif 6 ordres (Confort, Confort -1°C, Confort - 2°C, Eco, Hors-gel, Arrêt chauffage) + Marche forcée minutée de 30, 60 ou 120 mn et annulable, sur la totalité de la puissance ou en ventilation ambiante‘ en été. + Sécurité thermique à réarmement manuel et, sur la soufferie, à réarmement à auto-maintien. + Carrosserie acier. Peinture époxy polyester polymérisé. 43 cm 5 cm + Fourmi avec 3 ou 2 barres porte-serviettes selon la hauteur de l'appareil et 2 patères à clipser sur les barres. Barres et patères supplémentaires en option. + Les barres porte-serviettes se posent indifféremment à gauche comme à droite de l'appareil + Livré de série avec cordon 2 fils + fil pilote. + Coloris blanc satiné. Sépia & Iconia Référence | Puissance | Puissance | Puissance | Largeur | Hauteur | Epaisseur* | Poids Blanc brillant Total(W) | Rayonnant() | Soufflant(W) | Avec barres (mm) {mm) (kg) (mm) Iconia 1592-3 BB 1000 500 500 347437 1472 109 245 1592-5 BB 1500 500 1000 347437 1472 109 25,0 Sépia 1702-1 BB 500 500 - 407+60 1058 112 165 1702-2 BB 750 750 - 407+60 1472 112 23,0 1702-3 BB 1000 400 600 431+36 1058 112 21,8 1702-5 BB 1500 600 900 431+36 1472 112 274 1702-7 BB 2000 750 1250 431+36 1472 112 274 NEC le Sp ajouter 30 rm à épaisseur pouls apparl de 500 et 70 W 60 men pour les apparl 1000, 1500 1 2000. vec l'ai ajouter 60 rm à l'épaisseus APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr
