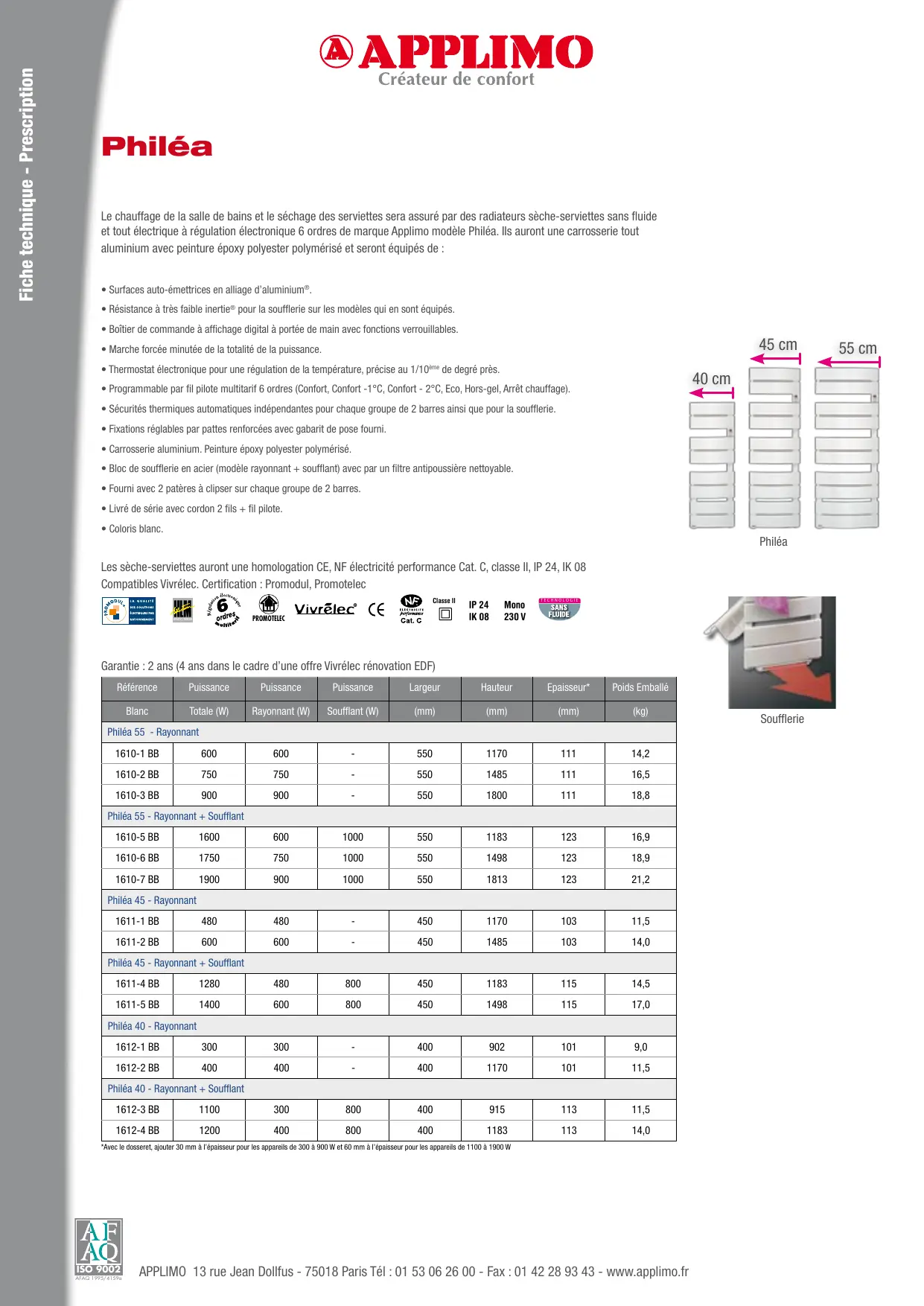

Fiche technique - Prescription SAPPLIMO Créateur de confort Phi Le chauffage de la salle de bains et le séchage des serviettes sera assuré par des radiateurs sèche-serviettes sans fluide et tout électrique à régulation électronique 6 ordres de marque Applimo modèle Philéa. ls auront une carrosserie tout aluminium avec peinture époxy polyester polymérisé et seront équipés de : + Surfaces auto-émettrices en alliage d'aluminium®. Résistance à très faible inertie® pour la soufflerie sur les modèles qui en sont équipés. + Boîtier de commande à affichage digital à portée de main avec fonctions verrouilables. + Marche forcée minutée de la totalité de la puissance. + Thermostat électronique pour une régulation de la température, précise au 1/10“ de degré près. Programmable par fil pilote mulitari 6 ordres (Confort, Confort -1°C, Confort - 2°C, Eco, Hors-gel, Arrêt chauffage) + Sécurités thermiques automatiques indépendantes pour chaque groupe de 2 barres ainsi que pour la soufflerie. + Fixations réglables par pattes renforcées avec gabarit de pose fourni. + Carrosserie aluminium. Peinture époxy polyester polymérisé + Bloc de soufflerie en acier (modèle rayonnant + souflant) avec par un fire antipoussière nettoyable. + Fourni avec 2 patères à clipser sur chaque groupe de 2 barres.

• Livré de série avec cordon 2 il + fil pilote. Coloris blanc. Les sèche-serviettes auront une homologation CE, NF électricité performance Cat. C, classe Il, IP 24, IK 08 Compatibles Vivrélec. Certification : Promodul, Promotelec RE M 6 © vus ç BTE Garantie : 2 ans (4 ans dans le cadre d’une offre Vivrélec rénovation EDF) Référence Puissance Puissance Puissance Largeur Hauteur Epaisseur* Poids Emballé Blanc Totale (W) Rayonnant (W) Soufflant (W) (mm) (mm) {mm) (kg) Philéa 55 - Rayonnant 1610-1 BB 600 600 - 550 1170 LL 142 1610-2 BB 750 750 . 550 1485 int 16,5 1610-3 BB 900 900 - 550 1800 LL 18,8 Philéa 55 - Rayonnant + Soufflant 1610-5 BB 1600 600 1000 550 1183 123 16,9 1610-6 BB 1750 750 1000 550 1498 123 18,9 1610-7 BB 1900 900 1000 550 1813 123 212 Philéa 45 - Rayonnant 1611-1 BB 480 480 . 450 1170 103 11,5 1611-2BB 600 600 - 450 1485 103 140 Philéa 45 - Rayonnant + Soufflant 1611-4BB 1280 480 800 450 1183 115 145 1611-5BB 1400 600 800 450 1498 115 17,0 Philéa 40 - Rayonnant 1612-1 BB 300 300 - 400 902 101 9,0 1612-2BB 400 400 - 400 1170 101 115 Philéa 40 - Rayonnant + Soufflant 1612-3 BB 1100 300 800 400 915 113 115 1612-4 BB 1200 400 800 400 1183 113 14,0 “Ace osseet ajouter 30 mm à épaisseur poules appareil de 300 à 0 160 mm à épalseur pores apparlsde 1100 à 1900 APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr 45 cm 55 cm, Philéa Soufflerie

SAPPLIMO Créateur de confort Philéa Destination et utilité : Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant. Mise en œuvre : Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourra être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6. m autour de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié “Classe I, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puissent les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant. Destination & utilistaion - Prescription Pose de l'appareil : La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour de raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil. Dans un souci d'optimisation des consommations d'énergie, i recommandé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur serait trop importante (<2000 Watts) d'installer deux appareils. Raccordement électrique : - Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement. - Aimentation en 230 Volts monophasé 50 Hz. - Section de conducteur en cuivre électrique normalisée d'au moins 1,5mm2 pour une puissance maximum de 2300 W. - Interdiction formelle de raccorder par prise courant. - Interdiction de raccorder l'appareil à la terre. - Un circuit ne peut alimenter plus de 5 appareils. - Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placée à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elle doivent être de type IP X4). - Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation - L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution. - Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affectation précise. Ils doivent être équipés d'un organe de coupure. - Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande c'est-à-dire, la coupure de l'alimentation. - Courant assigné maximal : 16 À pour une section de conducteur en cuivre 1,5 mm2. - La protection des personnes est Garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement. - Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA. Régulation et programmation - La régulation est numérique, de qualité NF électricité performance Cat. C. - La variation de température au centre de la pièce devra être inférieure à 0,5°C - La dérive est limitée à 1,5°C. - Les appareils seront équipés d'un régulation électronique numérique recevant à distance six ordres de fonctionnement : Confort, Confort — 1°C, Confort — 2°C, Eco, Hors-Gel, Arrêt du Chauffage. - Le “Niveau de confort” correspond à la température voulue dans une pièce de vie principale. - Le “Niveau Confort — 1°”, c'est l'abaissement de la température Confort de 1°C environ. - Le “Niveau Confort — 2°”, c'est l'abaissement de la température Confort de 2°C environ. - Le “Niveau Eco” est un niveau de température inférieur au “Niveau de Confort”, appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut. - Le “Niveau Hors-Gel” est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée. - La fonction programmation est optionnelle. Elle automatise l'alternance des températures “Confort” et “Eco” en fonction d'un cycle hebdomadaire. APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr

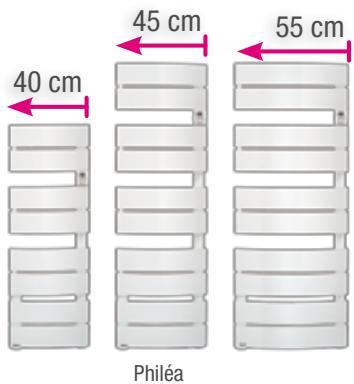

SAPPLIMO Créateur de confort Philéa Radiateur sèche-serviettes aluminium Disponible en 3 largeurs : très étroit, étroit ou classique et des puissances de 300 à 1900 W avec ou sans soufflerie. + La soufflrie (selon modèle), apporte un supplément de confort efficace et discret ! Le filtre anti-poussière amovible et réutilisable est nettoyable (indicateur lumineux de saturation). + Grâce à la technologie sans fluide Applimo, la montée en température est ultra rapide, ainsi le confort est immédiat dans la salle de bains. + Surfaces auto-émettrices en alliage d'aluminium®. + Résistance à très faible inertie® pour la soufflerie sur les modèles qui en sont équipés. + Boîtier de commande à affichage digital à portée de main avec fonctions verrouillables. + Marche forcée minutée de la totalité de la puissance. + Thermostat électronique pour une régulation de la température, précise au 1/10" de degré près. : 45cm 55 cm + Programmable par fil pilote multtarif 6 ordres (Confort, Confort -1°C, Confort - 2°C, Eco, Hors-gel, Arrêt chauffage) . + Sécurités thermiques automatiques indépendantes pour chaque groupe de 2 barres ainsi que pour la souffler : L— ] —— | + Fixations réglables par pattes renforcées avec gabarit de pose fourni. : HN A + Carrosserie aluminium. Peinture époxy polyester polymérisé. : —— |— | + Bloc de soufflerie en acier (modèle rayonnant + soufflant) avec un fire antipoussière nettoyable. x 7 = | + Fourni avec 2 patères à clipser sur chaque groupe de 2 barres. ! | — + Livré de série avec cordon 2 fil + fi pilote : — | ——1; + Coloris blanc. ! E— EE . = D' Référence | Puissance | Puissance | Puissance Largeur Hauteur Epaisseur | Poids Emballé = C F Blanc ‘Totale (W) | Rayonnant(W) | Souflant (W) (mm) {mm) (mm) (kg) Gamme Philéa Philéa 55 - Rayonnant 5 1610-1 BB 600 600 - 550 1146 108 142 : 1610-2BB 750 750 - 550 1461 108 16,5 : 1610-3 BB 900 900 - 550 1776 108 18,8 : Philéa 55 - Rayonnant + Soufflant : 1610-5 BB 1600 600 1000 550 1178 125 16,9 N 1610-6 BB 1750 750 1000 550 1493 125 18,9 ! 1610-7 BB 1900 900 1000 550 1808 125 212 : Philéa 45 - Rayonnant Soufflerie 1611-1 BB 480 480 - 450 1146 100 11,5 1611-2BB 600 600 - 450 1461 100 14,0 . Philéa 45 - Rayonnant + Soufflant : 1611-4BB 1280 480 800 450 1178 117 145 : 1611-5 BB 1400 600 800 450 1493 117 17,0 x Philéa 40 - Rayonnant i 1612-1 BB 300 300 - 400 878 98 9,0 : 1612-2BB 400 400 - 400 1146 98 11,5 : Philéa 40 - Rayonnant + Soufflant 1612-38B 1100 300 800 400 910 115 11,5 1612-48B 1200 400 800 400 1178 115 140

• vec le dossare, ajouter 30 mm à l'épaisseur pour les apparel de 30 à 800 et 60 mm our apparelsde 1 100 à 1900 APPLIMO 13 rue Jean Dollfus - 75018 Paris Tél : 01 53 06 26 00 - Fax : 01 42 28 93 43 - www.applimo.fr
