CARINO - Sèche-serviettes APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-serviettes soufflant
Marque	APPLIMO
Modèle	CARINO
Référence	1524-7 BB
Puissance	1000 W / 2000 W
Alimentation	230 V monophasé 50 Hz
Largeur	310 mm
Hauteur	410 mm
Épaisseur (sans dosseret)	140 mm
Épaisseur avec dosseret	162 mm (ajout de 22 mm)
Poids	5,3 kg
Type de chauffage	Résistances à faible inertie thermique
Régulation	Thermostat électronique
Minuterie	Marche forcée 2000 W, réglable 0-60 min, annulable
Programmation	Fils pilotes 4 ordres (Confort, Eco, Hors-gel, Arrêt)
Orientation du flux d'air	Volet orientable : vers la façade (chauffage pièce) ou vers la barre (séchage serviettes)
Indice de protection	IP24 (volume 2 ou 3 des pièces d'eau)
Classe électrique	Classe II (double isolation)
Résistance aux chocs	IK08
Sécurité thermique	Automatique
Filtre anti-poussière	Nettoyable, avec voyant de saturation
Barre sèche-serviettes	En acier, fournie, fixation par dosseret encliquetable
Carrosserie	Acier, peinture époxy polyester polymérisée, blanc satiné
Garantie	2 ans
Normes	CE, NF électricité

FOIRE AUX QUESTIONS - CARINO APPLIMO

Quelle est la puissance maximale du CARINO ?

Le CARINO offre deux niveaux de puissance : 1000 W en mode régulation thermostatique et 2000 W en mode forcé via la minuterie.

Comment orienter le flux d'air ?

Un volet intégré permet d'orienter l'air vers la façade pour chauffer la pièce ou vers la barre pour sécher les serviettes.

Puis-je installer le CARINO dans une salle de bain ?

Oui, il est classé IP24 et Classe II, autorisé en volume 2 (à plus de 0,60 m de la baignoire/douche) ou volume 3. Les commandes ne doivent pas être accessibles depuis la baignoire.

Comment nettoyer le filtre anti-poussière ?

Le filtre est nettoyable. Un voyant de saturation s'allume quand il doit être nettoyé. Retirez-le et lavez-le à l'eau savonneuse, puis séchez-le avant de le remettre.

Quel câblage est nécessaire ?

Raccordement en 230 V monophasé avec câble 3 fils (phase, neutre, fil pilote) de section 1,5 mm² minimum. Protection par disjoncteur 16 A et différentiel 30 mA pour pièces d'eau. Interdiction de prise ou de mise à la terre.

Comment programmer le chauffage avec le fil pilote ?

Le CARINO accepte 4 ordres par fil pilote : Confort, Eco, Hors-gel et Arrêt chauffage. Le fil pilote doit être raccordé au tableau avec un organe de coupure.

Quelles sont les dimensions exactes ?

Largeur 310 mm, hauteur 410 mm, épaisseur 140 mm sans le dosseret. Avec le dosseret, ajoutez 22 mm (soit 162 mm). Poids 5,3 kg.

Le CARINO peut-il être utilisé comme seul chauffage ?

Il peut servir de chauffage d'appoint (1000 W) ou de source de chaleur immédiate (2000 W). Pour les pièces de plus de 20 m² ou fortes déperditions, il est recommandé d'installer deux appareils.

Comment fonctionne la minuterie ?

Le sélecteur de minuterie permet une marche forcée à 2000 W réglable de 0 à 60 minutes. Vous pouvez l'annuler à tout moment. Idéal pour un chauffage rapide.

Que faire si le voyant de saturation du filtre s'allume ?

Le voyant indique que le filtre anti-poussière est encrassé. Nettoyez-le immédiatement (voir question nettoyage) pour garantir le bon fonctionnement et la sécurité.

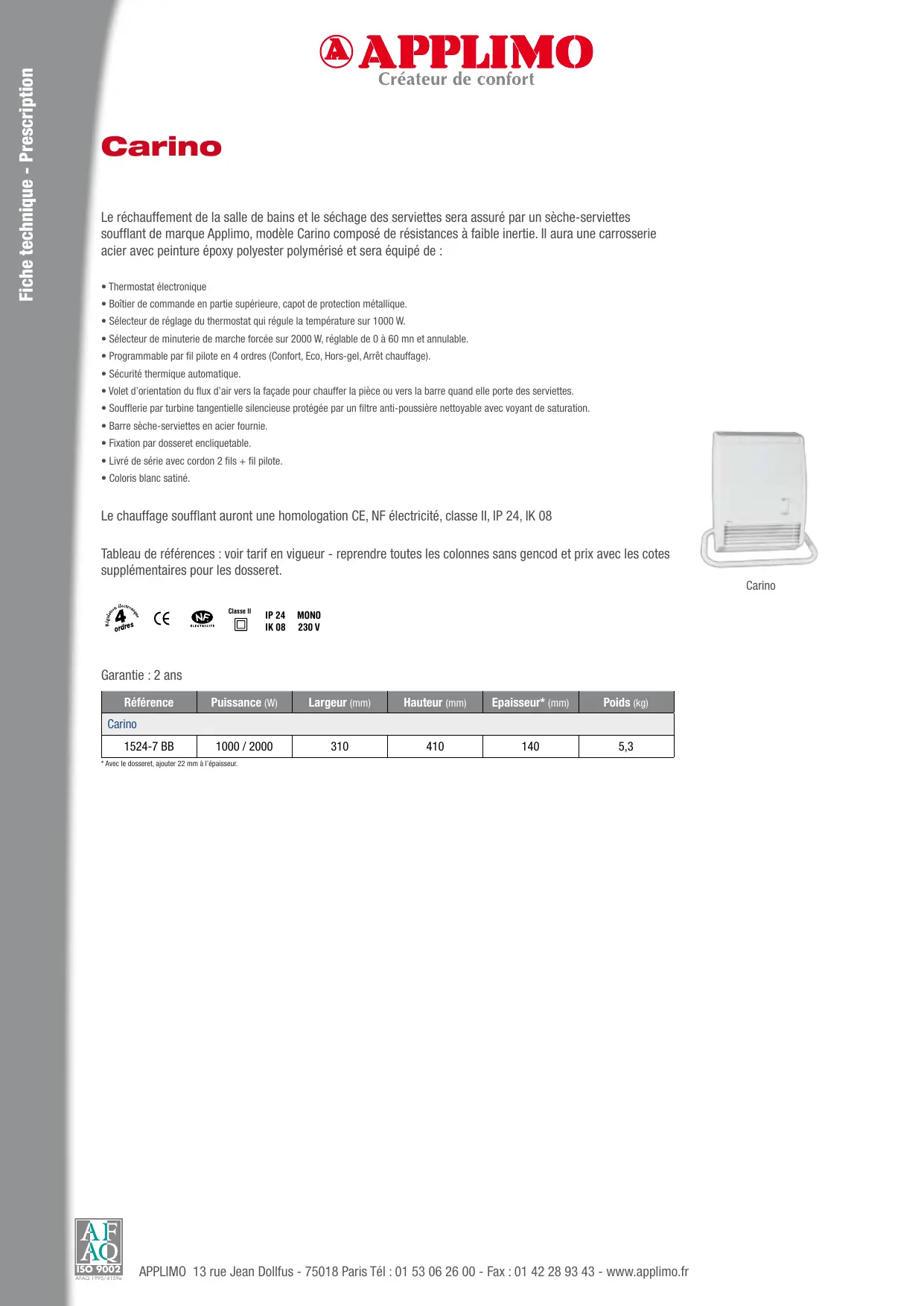

MODE D'EMPLOI CARINO APPLIMO

Le réchauffement de la salle de bains et le séchage des serviettes sera assuré par un sèche-serviettes soufflant de marque Applimo, modèle Carino composé de résistances à faible inertie. Il aura une carrosserie acier avec peinture époxy polyester polymérisée et sera équipé de :

• Thermostat électronique
• Boîtier de commande en partie supérieure, capot de protection métallique.
• Sélecteur de réglage du thermostat qui régule la température sur 1000 W.
• Sélecteur de minuterie de marche forcée sur 2000 W, réglable de 0 à 60 mn et annulable.
• Programmable par fil pilote en 4 ordres (Confort, Eco, Hors-gel, Arrêt chauffage).
• Sécurité thermique automatique.
• Volet d'orientation du flux d'air vers la façade pour chauffer la pièce ou vers la barre quand elle porte des serviettes.
• Soufflerie par turbine tangente silencieuse protégée par un cadre anti-poussière nettoyable avec voyant de saturation.
• Barre sèche-serviettes en acier fournie. Fixation par dosseret encliquetable.
• Livre de série avec cordon 2 fils + fil pilote.
• Coloris blanc satiné.

Le chauffage soufflant aura une homologation CE, NF électricité, classe II, IP 24, IK 08

Tableau de références : voir tarif en vigueur - reprendre toutes les colonnes sans génecod et prix avec les cotes supplémentaires pour les dosseret.

Carino

Garantie : 2 ans

Référence	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg)
Carino
1524-7 BB	1000 / 2000	310	410	140	5,3

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

Destination et utilisation :

Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m au contra de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (<2000 Watts) d'installer deux appareils.

Raccordement électrolyque :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisé d'au moins 1,5mm2 pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boite de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placé à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boite de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affectation précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm2.
• La protection des personnes est garantie par une fonction différentielle qui pourrait être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA

Sèche-serviettes soufflant

• Carino est un chauffage soufflant sèche-serviettes compact, équipée d'une minuterie et d'un filtre antipoussière
• Idéal pour un besoin de chaleur immédiat (2000 W) ou en complément d'un chauffage principal.(1000W).
• Il offre la particularité d'orienter le flux d'air, au choix, vers les serviettes ou vers l'utiliser dans la salle de bains ou la cuisine.

Caracteristiques

• Résistances à faible inertie thermique.
• Thermostat électronique
• Boîtier de commande en partie supérieure, capot de protection métallique.
• Sélecteur de réglage du thermostat qui régule la température sur 1000 W.
• Sélecteur de minuterie de marche forcée sur 2000 W, réglable de 0 à 60 mn et annulable.
• Programmable par fil pilote en 4 ordres (Confort, Eco, Hors-gel, Arrêtchauffage).
• Commutateur marche/arrêt chauffage.
• Sécurité thermique automatique. Sortie d'air par grille à lamelles orientées, bas de la façade.
• Volet d'orientation du flux d'air vers la façade pour chauffer la pièce ou vers la barre quand elle porte des serviettes.
• Soufflerie par turbine tangente silencieuse protégée par un filtre anti-poussière nettoyable avec voyant de saturation.
• Barre sèche-serviettes en acier fournie. Fixation par dosseret encliquetable.
• Carrosserie acier. Peinture époxy polyester polymérisé.
• Coloris blanc satiné.
• Livre de série avec cordon 2 fps + fil pilote.

Référence	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg)
Carino
1524-7 BB	1000 / 2000	310	410	140	5,3

• Avec le dosseret, ajouter 22 mm à l'épaisseur.
