Type de produit	Rideau d'air chauffant (climatiseur)
Marque	APPLIMO
Modèle	RIDEAUX AIR (gamme modulaire)
Utilisation	Créer un écran d'air pour isoler les portes, chauffer ou climatiser
Alimentation électrique	Mono 230 V (modèle 2000/4000 W) ; Mono 230 V, Tri 230 V ou Tri 400 V (autres modèles)
Puissance de chauffage	De 2000 W à 12000 W selon modèle
Débit d'air	De 240 m³/h à 1600 m³/h selon modèle et vitesse
Niveau sonore	De 45 à 57 dB selon modèle et vitesse
Largeur	De 690 mm à 1550 mm selon modèle
Hauteur	De 205 mm à 460 mm selon modèle
Profondeur	De 150 mm à 270 mm selon modèle
Poids	De 9,0 kg à 29,3 kg selon modèle
Matériau	Carrosserie en acier électrozingué revêtue d'époxy polyester, grille noire ou blanche
Types de montage	Mur ou plafond, inclinable, orientation réglable
Hauteur d'installation	Série Courte : jusqu'à 2,30 m ; Série Longue et Encastrable : jusqu'à 3 m
Fonctions principales	Rideau d'air, chauffage (pleine puissance, 1/2 puissance, air ambiant), 2 vitesses de ventilation, thermostat d'ambiance
Commandes	Boîtier de commande 4 saisons intégré ou en option (réf. 4098-1 AA) ; thermostat d'ambiance (réf. 4098-2 AA)
Sécurité	Sécurité thermique à réarmement manuel, indice de protection IP21, résistance aux chocs IK08, classe I
Entretien et nettoyage	Nettoyer la carrosserie avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Vérifier régulièrement la grille d'entrée d'air et la nettoyer si nécessaire.
Pièces détachées	Boîtier de commande (4098-1 AA), thermostat d'ambiance (4098-2 AA), télécommande (4098-2 AA).
Garantie	1 an

FOIRE AUX QUESTIONS - RIDEAUX AIR APPLIMO

Comment installer le rideau d'air APPLIMO RIDEAUX AIR ?

L'installation peut se faire au mur ou au plafond, par une seule personne. Il est possible d'incliner l'appareil pour optimiser le flux d'air. Veillez à respecter les hauteurs d'installation recommandées selon la série (jusqu'à 2,30 m pour la Série Courte, jusqu'à 3 m pour les Séries Longue et Encastrable).

Peut-on raccorder plusieurs rideaux d'air entre eux ?

Oui, la gamme est modulaire : vous pouvez accoupler plusieurs appareils pour couvrir de grandes largeurs de porte. Les modèles peuvent être associés pour former un écran homogène.

Comment fonctionne le boîtier de commande 4 saisons ?

Le boîtier permet de régler la puissance de chauffage : pleine puissance en hiver, 1/2 puissance au printemps/automne, et sans chauffage en été. Il dispose aussi de deux vitesses de ventilation et d'un interrupteur Marche/Arrêt. Le thermostat d'ambiance peut être intégré ou séparé.

Quelle est l'alimentation électrique nécessaire ?

Le modèle 2000/4000 W fonctionne en monophasé 230 V. Les autres modèles acceptent le monophasé 230 V, le triphasé 230 V ou le triphasé 400 V selon la configuration. Consultez la plaque signalétique de votre appareil.

Quel entretien régulier faut-il effectuer ?

Nettoyez la carrosserie avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Vérifiez et nettoyez périodiquement la grille d'entrée d'air pour garantir un bon débit.

Que faire si le rideau d'air ne chauffe plus ?

Vérifiez d'abord que le boîtier de commande est réglé sur une position chauffage (pleine ou 1/2 puissance). Si le problème persiste, la sécurité thermique à réarmement manuel a pu se déclencher : coupez l'alimentation, laissez refroidir l'appareil, puis réarmez en appuyant sur le bouton situé sur la résistance. Si le défaut est récurrent, contactez un professionnel.

Quelle est la différence entre les séries Courte, Longue et Encastrable ?

La Série Courte est conçue pour les ouvertures standard ou de faible hauteur (installation jusqu'à 2,30 m), la Série Longue pour les grandes ouvertures (jusqu'à 3 m), et la Série Encastrable se camoufle au-dessus des grandes ouvertures (jusqu'à 3 m). Leurs performances et dimensions varient.

Le rideau d'air peut-il être utilisé uniquement en ventilation sans chauffage ?

Oui, le boîtier de commande 4 saisons permet de sélectionner le mode 'air ambiant' (sans chauffage) pour une utilisation estivale. Les deux vitesses de ventilation restent disponibles.

Où trouver les pièces détachées comme le boîtier de commande ou le thermostat ?

Les références des pièces détachées sont : boîtier de commande 4098-1 AA, thermostat d'ambiance 4098-2 AA. Vous pouvez les commander auprès de votre revendeur APPLIMO ou d'un distributeur agréé.

Quelle est la hauteur d'installation maximale pour un fonctionnement optimal ?

Pour la Série Courte, installez jusqu'à 2,30 m du sol. Pour les Séries Longue et Encastrable, jusqu'à 3 m. Au-delà, l'efficacité du rideau d'air peut diminuer. Adaptez la puissance et le débit en fonction des conditions (courants d'air, différences de température).

MODE D'EMPLOI RIDEAUX AIR APPLIMO

Un rideau d'air puissant et efficace

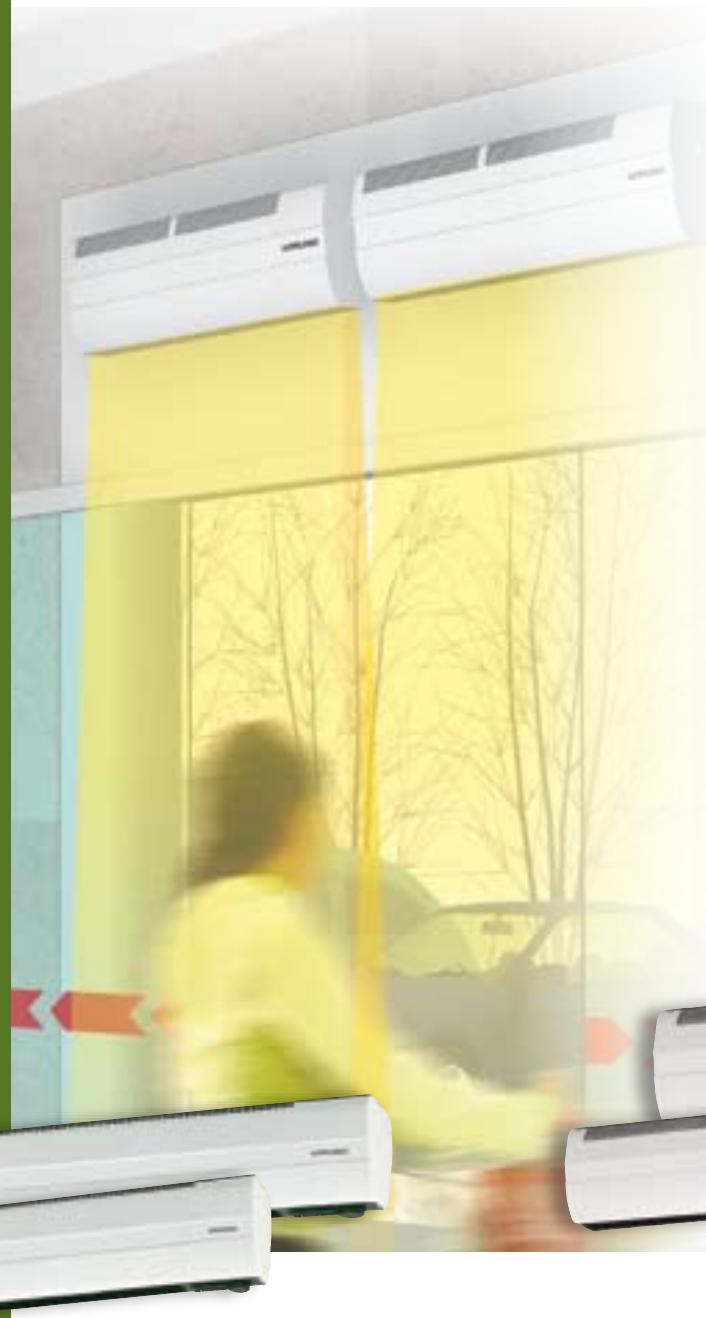

Il est idéal pour créer un écran invisible pour isoler les portes souvent ouvertes comme pour chauffer une pièce ou isoler les locaux climatisés.

Une pose ultra-simple

Sa pose, particulièrement facile, peut se faire par une seule personne, au mur comme au plafond, et de l'incliner jusqu'à.

Une installation modulaire

La possibilité d'accoupler plusieurs rideaux d'air permet de s'adapter à toutes les largeurs de portes.

Série Longue

Conque pour les grandes

ouvertures.

Hauteur d'installation

Série Courte

Conçue pour les ouvertures

standard ou de faible hauteur.

Très performant pour le

chauffage des locaux sans

perte de place au sol.

Hauteur d'installation

jusqu'ä 2m

Série Encastrable

Conçue pour se camoufler au-dessus

des grandes ouvertures.

Hauteur d'installation

jusqu'3m

Boitier de commande 4 saisons

Intégré sur le modèle 2000/4000 W. - Il permet de varier la puissance de chauffage entre pleine puissance pour l'hiver, 1/2 puissance au printemps comme à l'automne et sans chauffage en été. - Avec ses 2 vitesses de ventilation, il s'adapte aux conditions locales ou momentanées comme le vent.

Intégré sur l'appareil pour le 4201-1 AA

Vendu à part sur les autres modèles, il peut piloter jusqu'à 4 appareils.

• Interrupteur Marche/Arrêt Chauffage. • Sélecteur chauffage : "puissance totale, 1/2 puissance ou air ambiant". • Sélecteur ventilation : grande vitesse ou petite vitesse. • Thermostat d'ambiance : il peut être accollé au boîtier de commande ou séparé.

Une GAMME modulaire

Nos modèles peuvent être associés les uns aux autres pour composer un écran homogène couvrant toutes les largeurs de porte.

Fixationingenieuseau MUR ou au plafond

Ce rideau d'air peut être orienté pour obtenir un rendement optimum en fonction des conditions particulières de chaque utilisation (exposition aux vents forts, grandes différences thermiques, etc...).

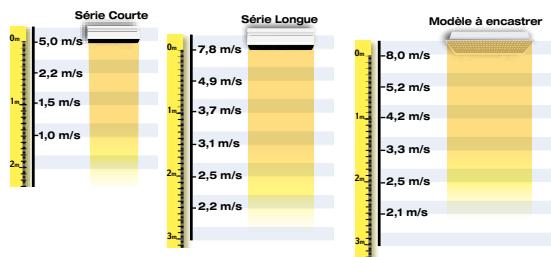

Un écran efficace pour chaque hauteur

Les turbines tangentiellees de chaque appareil ont été étudiées pour assurer des vitesses et des débits d'air adaptés en fonction des hauteurs d'installation.

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Résistance blindée à ailettes sur les modèles Série Longue et à faible inertie sur les modèles Série courte.
• Turbines tangentielles.
• Sécurité thermique à réarmement manuel.
• Bornier de raccordement et relais de puissances intégrés.
• Carrosserie de coloris blanc mimétique (RAL 9002). Grille noire, sauf modèle encastrable : grille blanche.

DIMENSIONS ET RÉFÉRENCES

Référence	Puisance (W)	Débit (m3/h)	Niveau sonore (dB)	Δt* (°C)	Largeur (mm)	Hauteur (mm)	Epaisseeur (mm)	Poids (kg)
Modèle Série Courte avec commande (installation jusqu'à 2 m en fonction des conditions d'utilisation)
4201-1 AA	4000/2000	300/240	47/45	39/49	690	205	150	9,0
Modèle Série Courte sans commande (installation jusqu'à 2,30 m en fonction des conditions d'utilisation)
4201-2 AA	6000/3000	450/300	50/48	39/50	890	205	150	12,5
Modèle Série Longue sans commande (installation jusqu'à 3 m)
4202-1 AA	4500/2250	1270/980	57/49	10/14	1100	270	205	22,6
4202-2 AA	9000/4500	1270/980	57/49	21/27	1100	270	205	22,6
4202-3 AA	9000/4500	1600/1100	57/50	17/24	1550	270	205	29,3
4202-4 AA	12000/6000	1600/1100	57/50	22/32	1550	270	205	29,3
Modèle encasirable sans commande (installation jusqu'à 3 m)
4205-2 AA	9000/4500	1000/900	54/48	26/29	1170	460	270	28,7
Boîtier de commande
4098-1 AA	Thermostat d'ambiance rideaux d'air
4098-2 AA	Boîtier de télécommande sans thermostat pour rideaux d'air
Modèle 2000/4000 W : TENSION Mono 230 V Autres modèles : TENSION Mono 230 V - Tri 230 V - Tri 400 V								* Δt : Écart de température entre entée d'air (temperature d'ambience) et sortie d'air. Garantie 1 an CE Classe I IP 21 IK 08
