| Type de produit | Cassette rayonnante moyenne température |
| Marque | APPLIMO |
| Modèle | CASSETTES MT |
| Puissances disponibles | 1000 W, 1250 W, 1500 W, 1750 W, 2000 W, 3000 W, 4000 W |
| Alimentation électrique | 230 V monophasé (1000-2000 W) / 400 V triphasé (3000-4000 W) |
| Intensité nominale | 4,3 A à 8,7 A (1000-2000 W) ; 7,5 A/4,3 A (3000 W) ; 10,1 A/5,8 A (4000 W) |
| Dimensions (L x H x E) | 850-1550 mm x 280-403 mm x 68 mm selon puissance |
| Poids | 8,6 kg à 21,6 kg selon puissance |
| Matériau du châssis | Acier électrozingué revêtu d'époxy polyester |
| Type d'émetteur | RS Mat® monobloc aluminium avec revêtement ultra émissif |
| Installation | Pose en applique au plafond ou suspendue par chaînettes ou tiges filetées |
| Fixation | Étriers réglables à positions multiples |
| Thermostat | Électronique mural 6 ordres, semi-encastré, avec voyant lumineux de chauffe |
| Indice de protection | IP34 (1000-3000 W) / IP21 (4000 W) |
| Indice de résistance aux chocs | IK08 |
| Classe électrique | Classe I |
| Couleur | Blanc RAL 9002 |
| Raccordement | Bornier interne avec presse-étoupe étanche |
| Fabrication | Conçu, développé et fabriqué en France |
| Normes | ISO 9001 |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Mise à la terre obligatoire sur circuit protégé par disjoncteur dédié. |
| Pièces détachées | Thermostat, étriers de fixation, éléments chauffants (consulter le SAV APPLIMO). |
| Garantie | Garantie assurée par le revendeur (consulter les conditions générales). |
FOIRE AUX QUESTIONS - CASSETTES MT APPLIMO
Questions des utilisateurs sur CASSETTES MT APPLIMO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice CASSETTES MT - APPLIMO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CASSETTES MT de la marque APPLIMO.

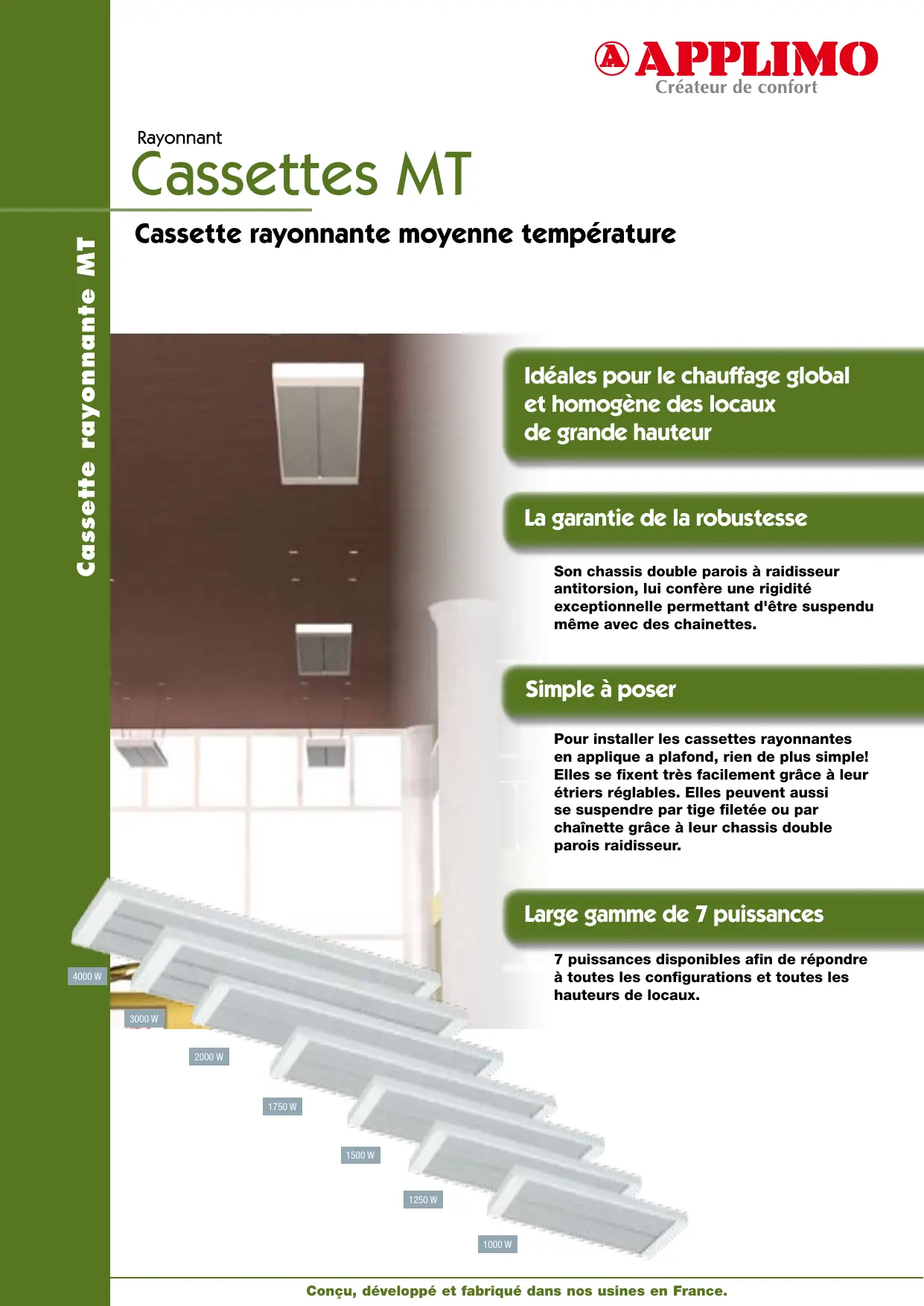

MODE D'EMPLOI CASSETTES MT APPLIMO
Cassette rayonnante moyenne température

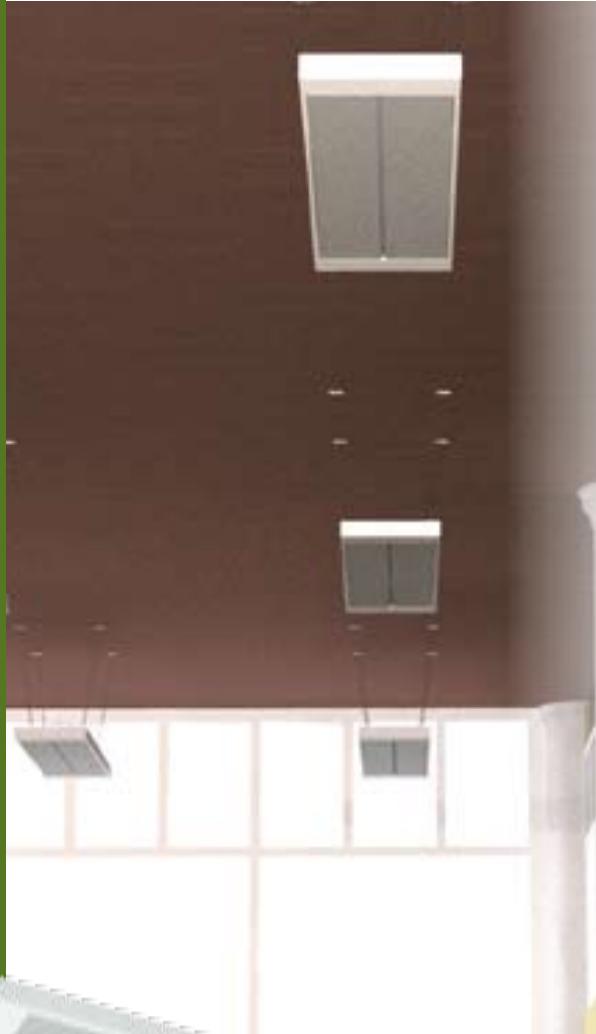

Idéales pour le chauffage global et homogène des locaux de grande hauteur
La garantie de la robustesse
Son châssis double parois à raidisseur antitorsion lui confère une rigidité exceptionnelle permettant d’être suspendu même avec des chainettes.
Simple à poser
Pour installer les cassettes rayonnantes en applique au plafond, rien de plus simple! Elles se fixent très facilement grâce à leur étriers réglables. Elles peuvent aussi se suspendre par tige filée ou par chaînnette grâce à leur châssis double parois raidisseur.
Large gamme de 7 puissances
7 puissances disponibles afin de répondre à toutes les configurations et toutes les hauteurs de locaux.

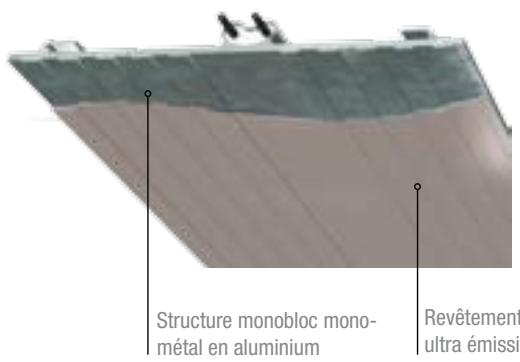

Emetteur RS mat® à structure monobloc avec revétement ULTRA émissif
- Résistance et diffuseur ne font qu'un ! Pour éliminer tous les problèmes engendrés par la différence de dilatation entre le tube d'acier et le diffuseur en aluminium des émetteurs classiques, l'ensemble s'allonge uniformément sans à-coups, sans usure, sans bruit. > C'est la garantie du silence !
- La forme même de l'émetteur RS Mat avec sa structure monobloc en aluminium assure une excellente diffusion de la chaleur. > C'est la garantie d'un rayonnement uniforme sur toute la surface de l'émetteur.
- Le revêtement ultra émissif de la surface de l'émetteur augmente encore l'émission de la chaleur par rayonnement. > C'est la garantie de la performance!
- L’âme de la résistance est conçue en « aller-retour » pour éviter les échauffements et procure ainsi à la résistance une durée de vie exceptionnelle! > C'est ma garantie de la longévité!
DIMENSIONS ET RÉFÉRENCES
| Référence directif (lisse) | Puisance (W) | Intensité (A) | Largeur (mm) | Hauteur (mm) | Epaisseur (mm) | Poids (kg) |
| Cassettes rayonnantes MT | ||||||
| 6403-3 AA | 1000 | 4,3 | 850 | 280 | 68 | 8,6 |
| 6403-4 AA | 1250 | 5,4 | 1005 | 280 | 68 | 9,8 |
| 6403-5 AA | 1500 | 6,5 | 1200 | 280 | 68 | 11,9 |
| 6403-6 AA | 1750 | 7,6 | 1360 | 280 | 68 | 13,9 |
| 6403-7 AA | 2000 | 8,7 | 1550 | 280 | 68 | 16,0 |
| 6403-9 AA | 3000 | 7,5/4,3 | 1550 | 403 | 68 | 21,6 |
| 6403-0 AA | 4000 | 10,1/5,8 | 1550 | 403 | 68 | 21,6 |
| Thermostat électronique mural 6 ordres semi-encastré | ||||||
5700-8AA
TENSION :
Modèle de 1000 à 2000 W : Mono 230 V
Modèle 3000 W et 4000 W : Tri 400 V
SIMPLE à POSER
Pose en applique au plafond :
Pour installer les cassettes rayonnantes, rien de plus simple!
Elles se fixent au plafond grâce à leurs étriers réglables en 3 temps.
Pose suspendue :
Les cassettes peuvent aussi se suspendre par chaînettes ou par tige filetée.
Fixation de l'étier au plafond.
La cassette rayonnante s'accroche simplement sur l'étier : sans vis.
La cassette est solidement fixée et peut se décrocher en toute simplicité.
La garantie de la robustesse
Son châssis à double parois à raidisseur antitorsion lui confère une rigidité exceptionnelle permettant d’être suspendu même avec des chainettes.
Boitier de commande
Semi-encastré, ce thermostat est configurable 6 ordres, avec voyant lumineux de témoin de chauffe.
- Carrosserie en acier électrozingué revêtue d'époxy polyester.
- Éléments chauffants monobloc en aluminium avec traitement spécial haute émissivité RS Mat®.
- Raccordement sur bornier interne avec entrée de câble protégée par presse-étoupe étanche. Fixation à entraxe réglable par etriers à positions multiples. Coloris blanc (RAL 9002)
Modèle de 1000 à 3000 W : C ∈ Classe I - IP 34 - IK 08
Modèle 4000 W : C ∈ - Classe I - IP 21 - IK 08
ISO 9001
VERSION 2000
APPLIMO
Créateur de comportements
Conçu, développé et fabriqué dans nos usines en France.
