Type de produit	Panneau rayonnant électrique
Marque	APPLIMO
Modèle	CASSETTES BT
Puissance	200 W, 300 W, 600 W selon référence
Alimentation	Mono 230 V, classe I
Dimensions (L x l x ép.)	592 x 592 x 40 mm (modèle 60x60) ; 1192 x 592 x 40 mm (modèle 60x120)
Poids	De 7,2 à 14,5 kg selon modèle
Type de fixation	Encastré, suspendu, applique
Hauteur d'installation conseillée	3 à 4 m
Température moyenne d'émission	Environ 80°C
Matériau de la face émettrice	Revêtement époxy polyester satiné, nettoyable
Isolation	Isolant thermique spécifique intégré
Thermostat fourni	Thermostat électronique semi-encastré (réf. 5700-8 AA), programmable 6 ordres, voyant de chauffe
Cordon d'alimentation	1 m, 3 conducteurs (Ph + N + T)
Indice de protection	IP44
Résistance aux chocs	IK08
Garantie	1 an
Normes	ISO 9001, version 2000
Fabrication	France

FOIRE AUX QUESTIONS - CASSETTES BT APPLIMO

Comment installer le panneau rayonnant CASSETTES BT ?

Le panneau peut être encastré dans un plafond modulaire, suspendu ou fixé en applique. Respectez une hauteur d'installation entre 3 et 4 m. Utilisez le dosseret de fixation fourni (modèle 2611).

Quelle est la puissance des différents modèles ?

Les puissances disponibles sont : 200 W (modèle encastré 6601-2 AA), 300 W (modèle non-encastrable 6600-3 AA) et 600 W (modèle non-encastrable 6600-6 AA).

Comment nettoyer la surface émettrice ?

La face émettrice est revêtue d'époxy polyester satiné, nettoyable avec un chiffon doux et non abrasif. Évitez les produits corrosifs.

Quel thermostat est fourni avec le panneau ?

Le thermostat fourni est le modèle 5700-8 AA, semi-encastré, programmable jusqu'à 6 ordres, avec voyant lumineux de témoin de chauffe.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en monophasé 230 V, avec un cordon de 3 conducteurs (Phase + Neutre + Terre). L'appareil est de classe I.

Les dimensions sont-elles adaptées aux plafonds modulaires ?

Oui, les dimensions sont modulaires : 60x60 cm et 60x120 cm, parfaitement adaptées aux plafonds modulaires standard.

Quel est le poids des modèles ?

Le poids varie selon le modèle : 7,2 kg (modèle encastré 200W), 7,7 kg (modèle non-encastrable 300W) et 14,5 kg (modèle non-encastrable 600W).

Où est fabriqué ce produit ?

Le panneau est conçu, développé et fabriqué en France par APPLIMO.

Quelle est la température d'émission du panneau ?

La température moyenne d'émission est d'environ 80°C, ce qui assure un bon confort thermique.

Comment programmer le thermostat ?

Le thermostat programmable permet de définir jusqu'à 6 ordres de programmation. Consultez la notice détaillée pour les réglages spécifiques.

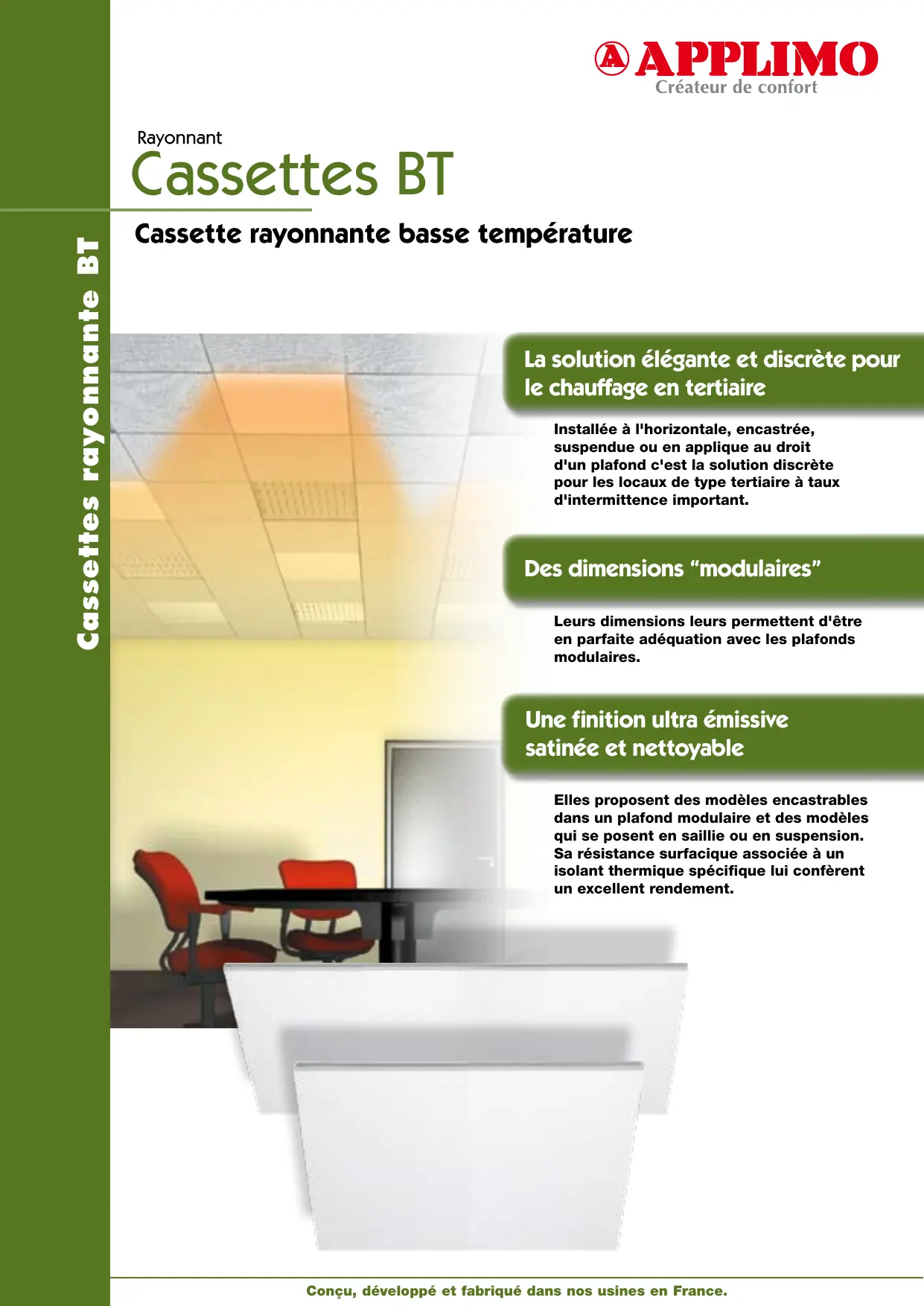

MODE D'EMPLOI CASSETTES BT APPLIMO

La solution élégante et discrète pour le chauffage en tertiaire

Installée à l'horizontal, encastrée, suspendue ou en applique au droit d'un plafond, c'est la solution discrète pour les locaux de type tertiaire à taux d'interrêtence important.

Des dimensions "modulaires

Leurs dimensions leurs permettent d'être en parfaite déquation avec les plafonds modulaires.

Une finition ultra émissive satinée et nettoyable

Elles proposent des modèles encastrables dans un plafond modulaire et des modèles qui se posent en saillie ou en suspension. Sa résistance surfacique associée à un isolant thermique spécifique lui confère un excellent rendement.

Installée à l'horizontal, encastrée, suspendue ou en applique au droit d'un plafond, c'est la solution esthétique pour les locaux de type tertiaire à taux d'interruence important.

Sa résistance surfacique associée à un isolant thermique spécifique lui confère un excellent rendement.

3 POSSIBILITÉS DE FIXATION

Boitier de commande

Semi-encastre, ce thermostat est programmable 6 ordres, avec voyant lumineux de témoin de chauffe.

• Caisson en acier traité avec platine de fixation. Cordon d'alimentation (1m) 3 conducteurs (Ph + N + T)
• Hauteur d'utilisation conseillée : entre 3 et 4 m.
• Température moyenne d'émission environ 80°C.
• Epaisseur : 4 cm.
• Dosseret de fixation fourni par le modèle 2611.
• Peinture époxy polyester polymérisée.
• Face émettrice revêtue d'époxy polyester.
• Coloris blanc.
• Dimensions modulaires :
• 60 × 60 cm et 60 × 120 cm pour modèles suspendus,
• 60 × 60 cm pour modèle encasable.

DIMENSIONS ET RÉFÉRENCES

Référence	Puisance (W)	Hauteur mini d'installation (m)	Largeur (mm)	Hauteur (mm)	Epaisseeur (mm)	Poids (kg)
Modèle non-encastrables
6600-3 AA	300	3	592	592	40	7,7
6600-6 AA	600	3	1192	592	40	14,5
Modèle encastré
6601-2 AA	200	3	592	592	40	7,2
Accessoires (Thermostat d'ambiance électronique semi- encastré)
5700-8 AA

TENSION :

Mono 230 V

Classe I

C∈-IP44-IK08

Garantie 1 an

ISO 9001

VERSION 2000

APPLIMO

Créateur de comportements

Conçu, développé et fabriqué dans nos usines en France.
