NOVARES - Convecteur électrique APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Technologie à chaleur douce, régulation électronique, affichage digital
Alimentation électrique	230 V - 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 60 cm, Profondeur : 10 cm
Poids	15 kg
Compatibilités	Compatible avec les systèmes de domotique
Type de batterie	Non applicable
Tension	230 V
Puissance	2000 W
Fonctions principales	Programmation hebdomadaire, mode éco, mode confort
Entretien et nettoyage	Nettoyage avec un chiffon humide, vérifier les connexions électriques régulièrement
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande, réparabilité facilitée
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de défaillance
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - NOVARES APPLIMO

Comment réinitialiser l'APPLIMO NOVARES ?

Pour réinitialiser l'APPLIMO NOVARES, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est chargé. Branchez-le à une source d'alimentation pendant au moins 30 minutes, puis essayez de l'allumer à nouveau.

Comment mettre à jour le logiciel de l'APPLIMO NOVARES ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour installer la dernière version.

L'appareil ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé dans les paramètres de l'appareil et que vous entrez le bon mot de passe. Essayez également de redémarrer votre routeur.

Comment ajuster les paramètres de température ?

Accédez au menu des réglages, puis sélectionnez 'Température'. Vous pouvez ajuster la température souhaitée à l'aide des flèches.

Que faire si l'écran de l'appareil reste noir ?

Vérifiez si l'appareil est sous tension. Si l'écran reste noir après une tentative de réinitialisation, contactez le service client.

Comment nettoyer l'APPLIMO NOVARES ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

L'appareil fait un bruit étrange, est-ce normal ?

Un léger bruit de ventilation est normal, mais si le bruit est fort ou inhabituel, éteignez l'appareil et contactez le service après-vente.

Comment changer le mode de fonctionnement ?

Appuyez sur le bouton 'Mode' pour faire défiler les différents modes disponibles, puis sélectionnez celui que vous souhaitez utiliser.

L'APPLIMO NOVARES surchauffe, que faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Si le problème persiste, débranchez-le et contactez le support technique.

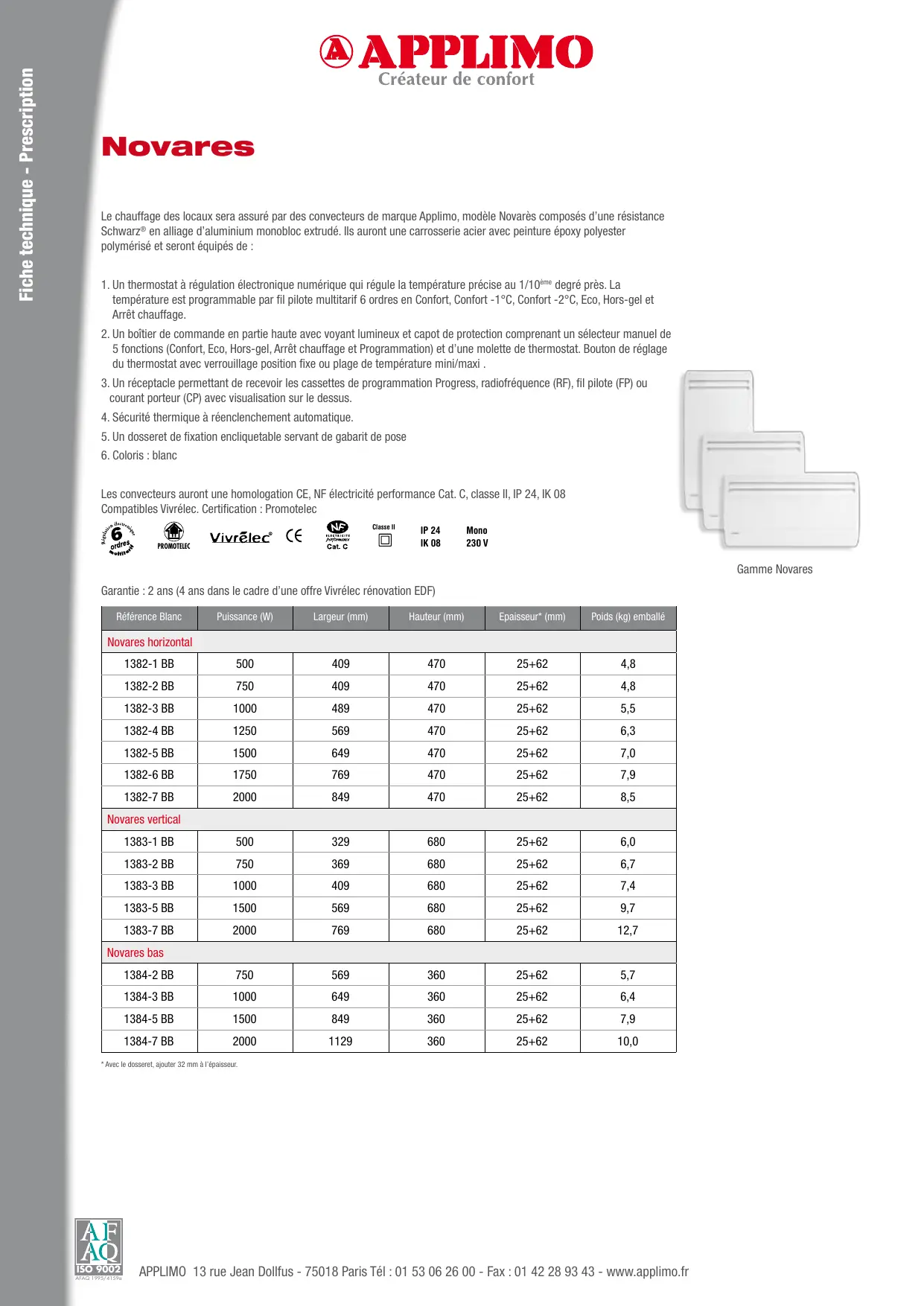

MODE D'EMPLOI NOVARES APPLIMO

Le chauffage des locaux sera assuré par des convecteurs de marque Applimo, modèle Novarès composés d'une résistance Schwarz® en alliage d'aluminium monobloc extrudé. Ils auront une carrosserie acier avec peinture époxy polyester polymérisée et seront équipés de :

1. Un thermostat à régulation électronique numérique qui regulate la température précise au 1/10^eme degré pres. La température est programmable par fil pilote multitarif 6 ordres en Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêtchauffage.
2. Un boîtier de commande en partie haute avec voyant lumineux et capot de protection complétant un sélecteur manuel de 5 fonctions (Confort, Eco, Hors-gel, Arrêt chauffage et Programmation) et d'une molette de thermostat. Bouton de réglage du thermostat avec verrouillage position fixe ou plage de température mini/maxi.
3. Un réceptacle permettant de recevoir les cassettes de programmation Progress, radiofréquence (RF), fil pilote (FP) ou courant porteur (CP) avec visualisation sur le dessus.
4. Sécurité thermique à redémarrage automatique.
5. Un dosseret de fixation escamotable servant de gabarit de pose 6. Coloris: blanc

Les convecteurs auront une homologation CE, NF électricité performance Cat. C, classe II, IP 24, IK 08 Compatible Vivrélec. Certification : Promotelec

Vivrelec

Gamme Novares

Garantie : 2 ans (4 ans dans le cadre d'une offre Vivrélec rénovation EDF)

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Novares horizontal
1382-1 BB	500	409	470	25+62	4,8
1382-2 BB	750	409	470	25+62	4,8
1382-3 BB	1000	489	470	25+62	5,5
1382-4 BB	1250	569	470	25+62	6,3
1382-5 BB	1500	649	470	25+62	7,0
1382-6 BB	1750	769	470	25+62	7,9
1382-7 BB	2000	849	470	25+62	8,5
Novares vertical
1383-1 BB	500	329	680	25+62	6,0
1383-2 BB	750	369	680	25+62	6,7
1383-3 BB	1000	409	680	25+62	7,4
1383-5 BB	1500	569	680	25+62	9,7
1383-7 BB	2000	769	680	25+62	12,7
Novares bas
1384-2 BB	750	569	360	25+62	5,7
1384-3 BB	1000	649	360	25+62	6,4
1384-5 BB	1500	849	360	25+62	7,9
1384-7 BB	2000	1129	360	25+62	10,0

• Avec le dosseret, ajouter 32 mm à l'épaisseur.

Destination et utilisation :

Chauffage d'ambiance. Ce convecteur électrique direct est prévu pour des locaux d'habitation individuels ou collectifs ainsi que les pièces bien isolées dans le tertiaire, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m ajuster de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 10 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (<2000 Watts) d'informer deux appareils.

Raccordement électrique :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisée d'au moins 1,5mm² pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placé à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affection précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire, la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm².
• La protection des personnes est garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA.

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Cat. C.
• La variation de température au centre de la pièce devra être inférieure à 0,5°C. La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance ou par cartouches intégrées compatibles (Progress) six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau de confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C", c'est l'abaissement de la température Confort de 1°C environ.
• Le "Niveau Confort - 2°C", c'est l'abaissement de la température Confort de 2°C environ.
• Le "Niveau Eco" est un niveau de température inférieur au "Niveau de Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel" est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Comfort" et "Eco" en fonction d'un cycle hebdomadaire.
• Les températures peuvent être réglées pièce par pièce.

Convecteur électronique

• Conçu pour s'adapter à toutes les situations, Novarès incarne la nouvelle génération d'appareils à convection naturelle qui conjugue précision et pureté des lignes.
• Programmtion
• Sans fil : par centrale et cassette «radio fréquence» par cassettes «courant porteur»
• Par cassette «fil pilote»
• Novares se décline en 3 modèles : vertical et horizontal et bas. Coloris blanc.

Caractéristiques

• Résistance Schwarz plus en alliage d'aluminium monobloc monométal.
• Boîtier de commande avec capot de protection opaque verrouillable.
• Régulation électronique numérique de la température précise au 1/10ème de degré près.
• Sécurité thermique avec redémarrage automatique.
• Programmable par fil pilote multitarif 6 ordres (Comfort, Comfort -1°C, Comfort - 2°C, Eco, Hors-gel, Arrêt chauffage).
• Carrosserie acier. Peinture époxy polyester polymérisé.
• Livro de série avec cordon 2 fil + fil pilote.
• Coloris blanc. Fixation par dosseret encliquetable servant de gabarit de pose.

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Novares horizontal
1382-1 BB	500	409	470	25+62	4,8
1382-2 BB	750	409	470	25+62	4,8
1382-3 BB	1000	489	470	25+62	5,5
1382-4 BB	1250	569	470	25+62	6,3
1382-5 BB	1500	649	470	25+62	7,0
1382-6 BB	1750	769	470	25+62	7,9
1382-7 BB	2000	849	470	25+62	8,5
Novares vertical
1383-1 BB	500	329	680	25+62	6,0
1383-2 BB	750	369	680	25+62	6,7
1383-3 BB	1000	409	680	25+62	7,4
1383-5 BB	1500	569	680	25+62	9,7
1383-7 BB	2000	769	680	25+62	12,7
Novares bas
1384-2 BB	750	569	360	25+62	5,7
1384-3 BB	1000	649	360	25+62	6,4
1384-5 BB	1500	849	360	25+62	7,9
1384-7 BB	2000	1129	360	25+62	10,0

• Avec le dosseret, ajouter 32 mm à l'épaisseur

Novares

Gammé Novares
