BI-JONCTION - Convecteur électrique APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convecteur électrique bi-jonction
Marque	APPLIMO
Modèle	BI-JONCTION
Puissance	De 750 W à 2500 W selon modèle (ex. 1500 W)
Alimentation	230 V ~ 50 Hz, classe I, IP21, IK08
Dimensions (L x H x P)	740 x 440 x 80 mm (pour 1500 W, sans dosseret)
Poids	6,8 kg (pour 1500 W)
Circuits	Circuit collectif + circuit individuel
Régulation	Électronique numérique au 1/10° de degré
Éléments chauffants	Résistances Schwarz CV (convecteur) ou Schwarz RN (panneau rayonnant)
Types de bi-jonction	DB1, DB3, DB4 avec logiques de pilotage différentes
Sécurités	Thermiques automatiques sur circuit collectif et individuel
Fixation	Murale par dosseret encliquetable servant de gabarit de pose
Boîtier de commande	Sur le dessus : sélecteur gradué du thermostat, commutateur Marche/Arrêt, voyant lumineux
Programmation	Par fil pilote multitarif 4 ordres
Coloris	Blanc nacre
Livré avec	Cordon 2 fils + terre + fil pilote (circuit individuel), 2 fils + terre (circuit collectif)
Garantie	2 ans
Fabrication	France

FOIRE AUX QUESTIONS - BI-JONCTION APPLIMO

Qu'est-ce qu'un convecteur bi-jonction APPLIMO ?

C'est un appareil de chauffage électrique combinant deux circuits indépendants : un circuit collectif (géré par un poste central) et un circuit individuel (géré par son thermostat). Il remplace les anciens bi-jonctions et offre une solution moderne avec régulation électronique précise au 1/10° de degré.

Comment installer l'appareil ?

La fixation se fait par un dosseret encliquetable qui sert de gabarit de pose. L'appareil doit être branché sur une prise avec terre. Suivez les instructions de la notice complète pour le raccordement électrique, notamment pour le fil pilote sur le circuit individuel.

Comment régler la température ?

Utilisez le sélecteur gradué sur le boîtier de commande situé sur le dessus de l'appareil. La régulation électronique numérique permet un réglage au 1/10° de degré près. Le voyant lumineux indique le fonctionnement du thermostat.

Quelle est la différence entre DB1, DB3 et DB4 ?

DB1 : le circuit collectif est piloté par un poste central, le circuit individuel par son thermostat. DB3 : le circuit collectif est piloté par le circuit individuel via un optocoupleur. DB4 : identique à DB3 mais quand le circuit individuel est arrêté, le collectif maintient une température de 12°C grâce à un thermostat préréglé.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est sous tension (voyant allumé). Assurez-vous que le thermostat est réglé au-dessus de la température ambiante. Si le problème persiste, vérifiez le disjoncteur et que le fil pilote est correctement connecté. Contactez un professionnel si nécessaire.

Comment nettoyer le convecteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer la carrosserie en acier peint époxy. Ne jamais utiliser de produits abrasifs ou d'eau. Les grilles d'entrée et sortie d'air peuvent être nettoyées avec un aspirateur.

Puis-je remplacer l'élément chauffant ?

Les résistances Schwarz CV ou RN sont garanties silencieuses à vie. En cas de panne, le remplacement doit être effectué par un technicien qualifié. Contactez le service après-vente APPLIMO.

Quelles sont les sécurités ?

L'appareil est équipé de sécurités thermiques automatiques sur le circuit collectif et individuel. En cas de surchauffe, ces sécurités coupent l'alimentation pour éviter tout risque.

Comment programmer l'appareil avec le fil pilote ?

Le circuit individuel est programmable par fil pilote multitarif à 4 ordres. Reliez le fil pilote à un programmateur externe. Les ordres permettent de gérer le confort, l'économie, le hors-gel et l'arrêt.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en laissant votre email sur la page dédiée.

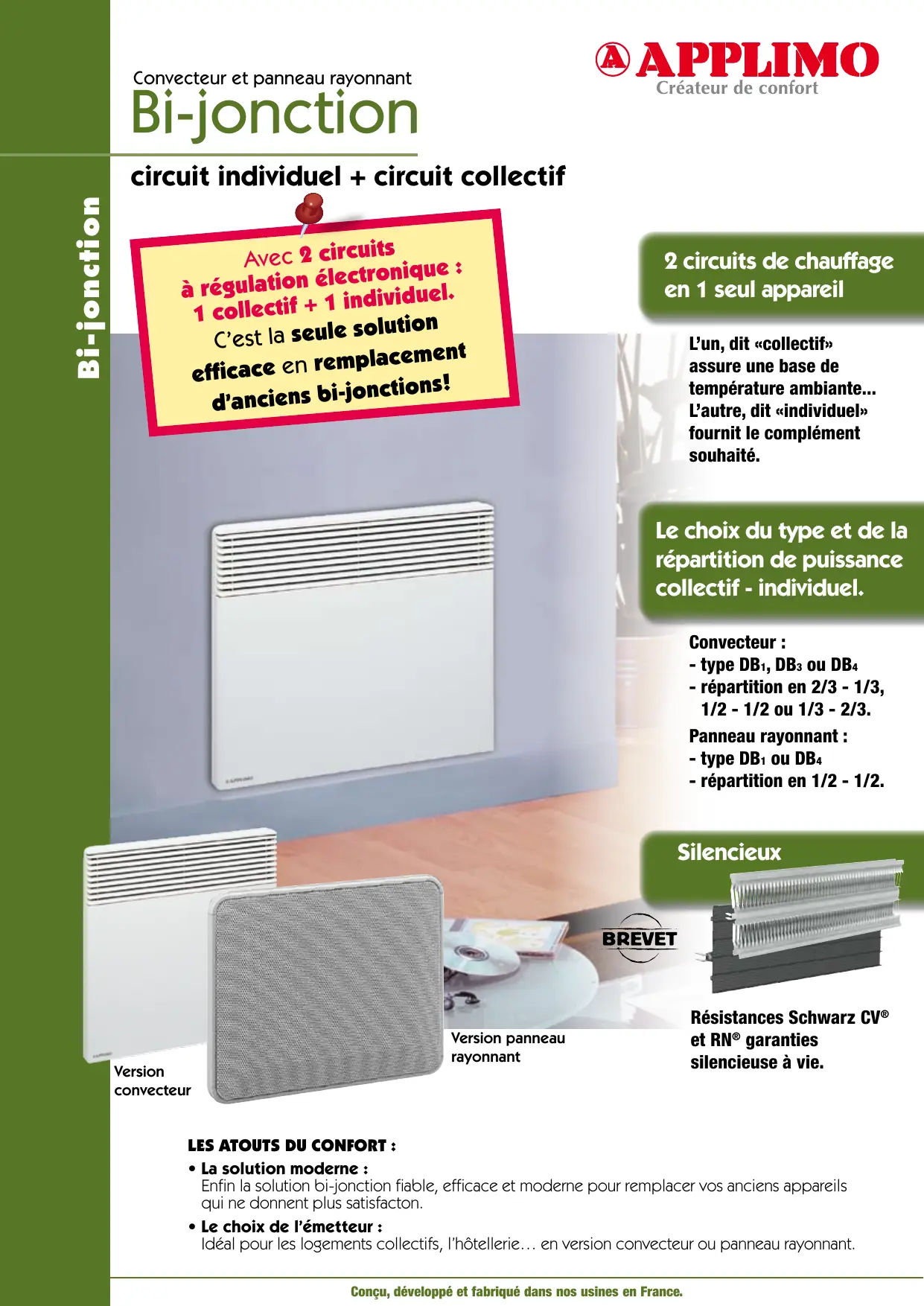

MODE D'EMPLOI BI-JONCTION APPLIMO

Circuit individuel + circuit collectif

Avec 2 circuits à régulation électronique : 1 collectif + 1 individuel. C'est la seule solution efficace en remplacement d'anciens bi-jonctions!

2 circuits de chauffage en 1 seul appareil

L'un, dit «collectif», assure une base de température ambiantes... L'autre, dit «individual», fournit le complément souhaité.

Le choix du type et de la répartition de puissance collectif - individuel.

Convecteur :

-type DB1, DB3 ou DB4 - répartition en 2/3 - 1/3, 1/2 - 1/2 ou 1/3 - 2/3.

Panneau rayonnant :

-type DB1 ou DB4 - répartition en 1/2 - 1/2.

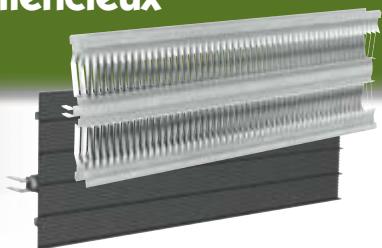

Silencieux

Résistances Schwarz CV et RN® garanties silencieuses à vie.

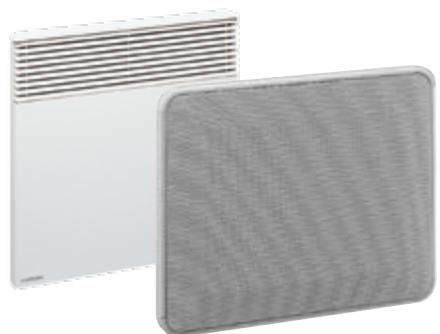

Version convecteur

Les ATOUTS du confort :

• La solution moderne : Enfin la solution bi-jonction fiable, efficace et moderne pour remplacer vos anciens appareils qui ne donnent plus satisfaction.
• Le choix de l'émetteur : Idéal pour les logements collectifs, l'hôtelerie... en version convecteur ou panneau rayonnant.

Éléments chauffants

• 2 résistances Schwarz CV (convecteur) ou Schwarz RN (panneau rayonnant) en alliage d'aluminium monobloc monométal.

Fixation MURALE

Fixation par dosseret encliquetable servant de gabarit de pose.

• Régulation électronique numérique de la température précise au 1/10° de degré près.
• Sécurités thermiques automatiques sur circuit collectif et individuel.

Présentation

• Carrosserie acier. Peinture époxy polyester polymérisé.
• Boîtier de commande sur le dessus pour le circuit individuel avec sélecteur gradué du thermostat, commutateur Marche/Arrêt.
• Témoin lumineux de marche du thermostat.
• Possibilité de blocage du sélecteur thermostat sur une position fixe ou sur une plage de température Mini/Maxi.
• Coloris blanc nacre.
• Livre de série avec cordon 2 fils + terre + fil pilote sur circuit individuel, et 2 fils + terre sur circuit collectif.

Bi-jonction DB1

Le circuit collectif est piloté par un poste central de régulation à l'immeuble.

Le circuit individuel est piloté par son thermostat. Les 2 circuits fonctionnent indépendamment.

Bi-jonction DB3

Le circuit collectif est piloté par le circuit individuel du logement à l'aide d'un optocoupleur. L'arrêt ou le fonctionnement du collectif est entraîné par le circuit individuel.

BI-JONCTION DB4

Identique au DB3 quand le circuit individuel est en chauffe. Quand le circuit individuel est arrêté, le circuit collectif est régulé par un thermostat électronique préréglé d'usine (en général à 12°C). Il peut fonctionner seul pour maintenir la température à 12°C en l'absence des occupants dans l'immeuble.

DIMENSIONS ET RÉFÉRENCES Coloris blanc nacre

Référence BLANC NACRÉ	Référence BLANC NACRÉ	Référence BLANC NACRÉ	Puisance	Largeur	Hauteur	Epaisseur*	Poids
DB1	DB3	DB4	(W)	(mm)	(mm)	(mm)	(kg)
Convecteur à circuit individuel + circuit collectif
1361-2	1363-2	1364-2	750	580	440	80	5,6
1361-3	1363-3	1364-3	1000	660	440	80	6,2
1361-4	1363-4	1364-4	1250	740	440	80	6,8
1361-5	1363-5	1364-5	1500	740	440	80	6,8
1361-6	1363-6	1364-6	1750	900	440	80	8,0
1361-7	1363-7	1364-7	2000	900	440	80	8,0
1361-8	1363-8	1364-8	2500	1060	440	80	9,4

• Avec le dosseret, ajouter 22 mm à l'épaissur. Pour la répartition des puissances ajouter à la référence : • II : 1/3 collectif, 2/3 individuel • Cl : 1/2 collectif, 1/2 individuel • CC : 2/3 collectif, 1/3 individuel 750 W et 1000 W: Répartition des puissances uniquement 1/2 collectif, 1/2 individuel

Référence DB1	Référence DB4	Puissance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg)
Panneau rayonnant à circuit individuel + circuit collectif
1201-3 CI	1204-3 CI	1000	650	435	95	6,2
1201-5 CI	1204-5 CI	1500	860	435	95	6,8
1201-7 CI	1204-7 CI	2000	1070	435	95	8,0

• Avec le dosseret, ajouter 22 mm à l'épaissur.

Boitier de commande

• Sélecteur Marche/Arrêt. 2 Réglement du thermostat d'ambiance. Voyant lumineux d'état de fonctionnement servant d'index.

Programmation

Programmable par fil pilote multitarif 4 ordres

ISO 9001

VERSION 2000

APPLIMO

Créateur de comportements

Conçu, développé et fabriqué

dans nos usines en France.

C Classe I IP 21 Mono IK08 230V

Garantie 2 ans
