Type de produit	Convecteur électrique
Marque	APPLIMO
Modèle	BRIO
Puissances disponibles	500 W à 2000 W selon version
Versions	Brio haut, Brio moyen, Brio bas, Brio plinthe, Brio mini-plinthe
Dimensions (L x H x P)	Variables selon version : L de 260 à 1300 mm, H de 150 à 650 mm, P 83 mm (+22 mm avec dosseret)
Poids	De 3,4 à 8,2 kg selon version
Alimentation électrique	230 V monophasé
Indice de protection	IP24 / IK08
Élément chauffant	Résistance Schwarz CV® en alliage d'aluminium pluri-nervurée monobloc monométal, garantie silencieuse à vie
Régulation	Électronique numérique, précision au 1/10e de degré
Programmation	Par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt-chauffage)
Fonctions	Confort, Eco, Hors-gel, Arrêt, Programme ; thermostat d'ambiance ; voyant de chauffe
Sécurité	Thermique à redémarrage automatique
Fixation	Murale par dosseret encliquetable servant de gabarit de pose
Matériaux	Carrosserie acier, peinture époxy polyester polymérisé
Couleur	Blanc (RAL 9016)
Accessoires fournis	Cordon 2 fils + fil pilote
Options de pilotage	Fil pilote, radio fréquence, courant porteur, cassette Vivrelec
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Cassette de programmation, dosseret, boîtier de commande, résistance (sous garantie)
Fabrication	France

FOIRE AUX QUESTIONS - BRIO APPLIMO

Comment installer le convecteur BRIO ?

Fixez le dosseret au mur à l'aide des chevilles fournies (non incluses) en respectant les distances de sécurité. Encliquetez l'appareil sur le dosseret. Branchez sur une prise 230 V. Pour les modèles Plinthe et Mini-plinthe, utilisez le jeu de pieds (réf. 5201-0 AA).

Comment régler la température ?

Utilisez le thermostat d'ambiance situé sur le boîtier de commande. La régulation électronique numérique permet un réglage au 1/10e de degré près.

Quels sont les modes de fonctionnement disponibles ?

Le sélecteur de fonctions propose : Confort, Eco, Hors-gel, Arrêt et Programme. Le mode Programme agit via le fil pilote multitarif (6 ordres).

Comment programmer le convecteur avec le fil pilote ?

Vous devez utiliser une cassette de programmation compatible (fil pilote, radio fréquence ou courant porteur). Insérez-la dans le logement prévu (sous le cache). Le fil pilote transmet les ordres (Confort, Eco, etc.) depuis un programmateur central.

Le convecteur fait-il du bruit ?

Non. La résistance Schwarz CV® est conçue pour des montées en température rapides sans aucun bruit de dilatation. Le convecteur est totalement silencieux.

Comment nettoyer le convecteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Ne plongez jamais l'appareil dans l'eau.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'alimentation est branchée et que le sélecteur de fonctions n'est pas sur Arrêt ou Hors-gel. Vérifiez le disjoncteur. Si le voyant de chauffe est éteint, la sécurité thermique peut être en action : laissez refroidir puis redémarrez.

Puis installer le convecteur dans une salle de bain ?

Oui, l'indice de protection IP24 le rend adapté aux pièces humides, à condition de respecter les volumes de sécurité (hors zone 0, 1 et 2).

Quelles dimensions choisir ?

Le choix dépend de la puissance nécessaire et de l'espace disponible. Les dimensions varient : hauteur de 150 à 650 mm, largeur de 260 à 1300 mm. Consultez le tableau des références dans la notice pour adapter à votre pièce.

Où trouver des pièces détachées ?

Contactez votre revendeur ou le service après-vente APPLIMO. Les pièces comme le dosseret, la cassette de programmation ou le boîtier de commande sont disponibles. La résistance est garantie à vie.

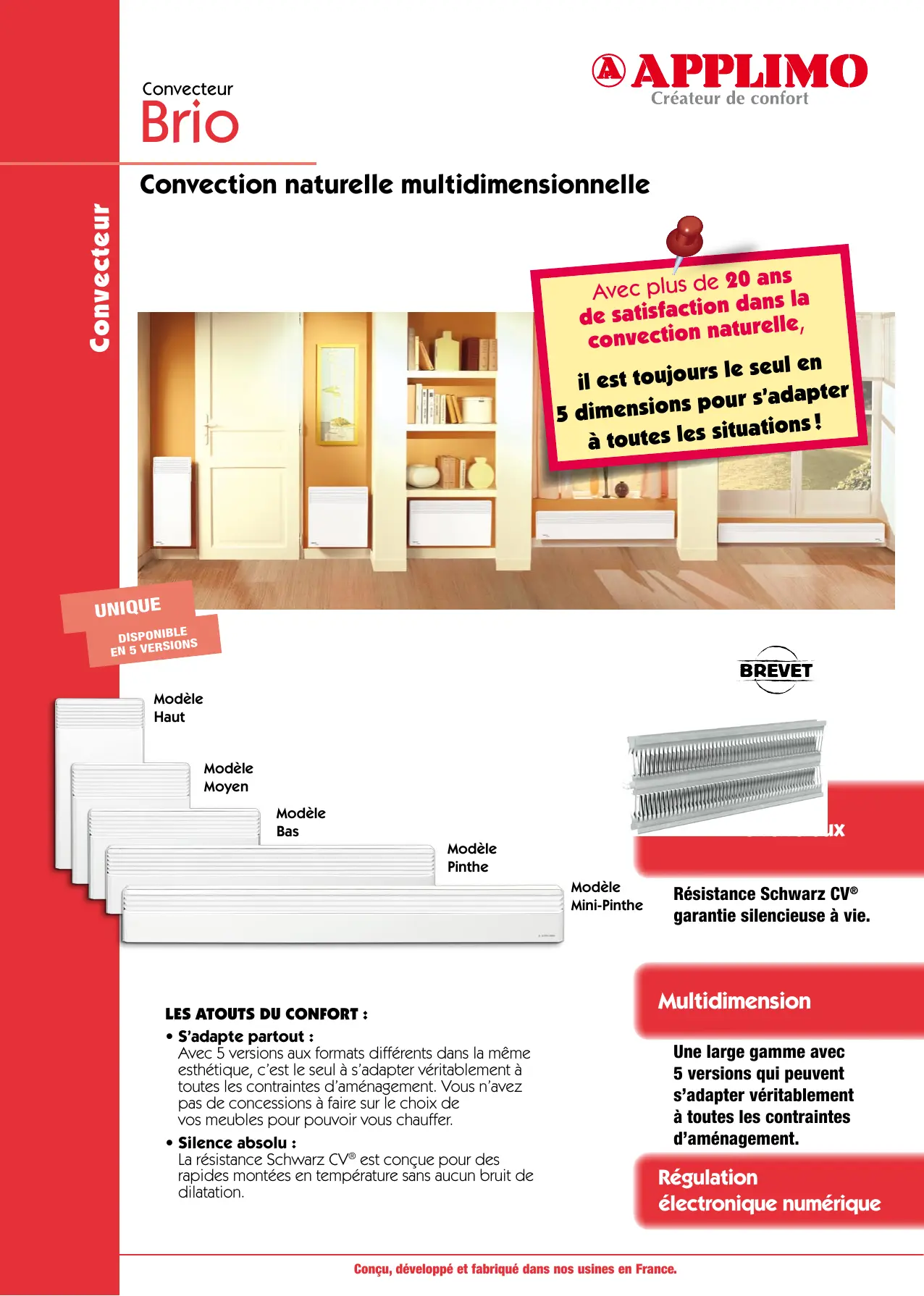

MODE D'EMPLOI BRIO APPLIMO

Convection naturelle multidimensionnelle

Résistance Schwarz CV® garantie silencieuse à vie.

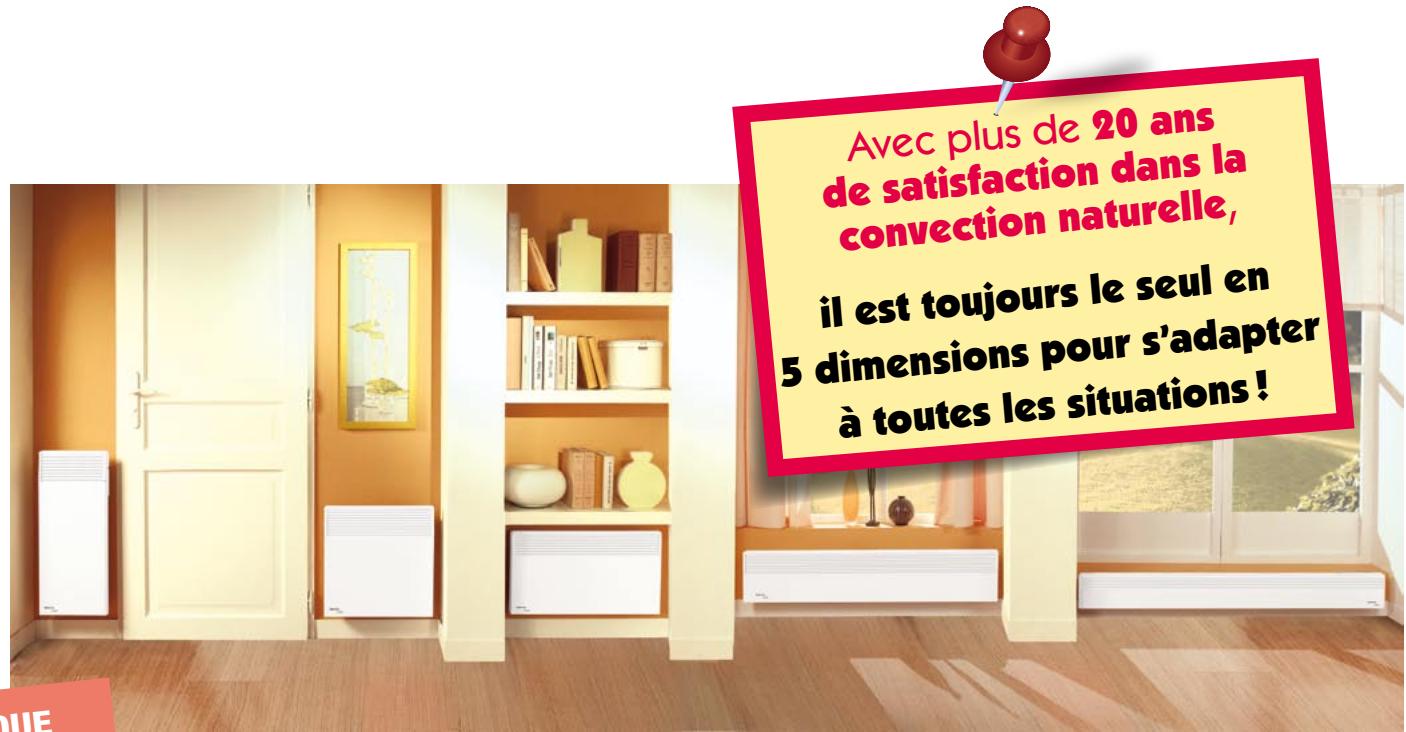

S'adapte partout :

Avec 5 versions aux formats différents dans la même esthétique, c'est le seul à s'adapter véritablement à toutes les contraintes d'aménagement. Vous n'avez pas de concessions à faire sur le choix de vos meubles pour pouvoir vous chauffer.

-Silence absolu :

La résistance Schwarz CV® est conçue pour des rapides montées en température sans aucun bruit de dilatation.

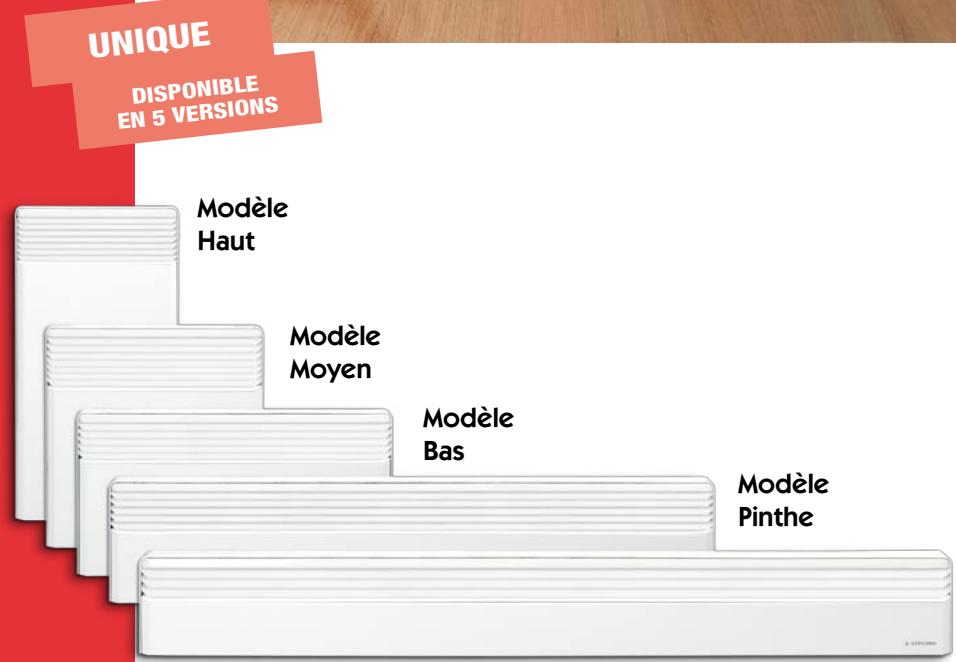

Une large gamme avec 5 versions qui peuvent s'adapter véritablement à toutes les contraintes d'aménagement.

Régulation électronique numérique

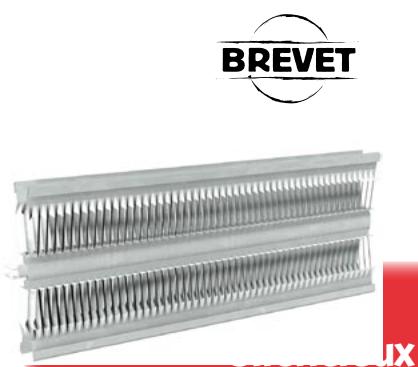

Élément chauffant

• Résistance Schwarz CV® en alliage d'aluminium pluri-nervurée monobloc monométal.

Fixation MURALE

Fixation par dosseret encliquetable servant de gabarit de pose.

Présentation

• Carrosserie acier. Peinture époxy polyester polymérisé.
• Boîtier de commande en partie haute.

Capot de protection translucide verrouillable.

• Coloris blanc.
• Livre de série avec cordon 2 fils + fil pilote.

• Régulation électronique numérique de la température précise au 1/10e de degré près.
• Programmable par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt-chauffage).
• Sécurité thermique à redémarrage automatique.

Régulation Électronique Numérique

BREVET

Coloris blanc (RAL 9016)

DIMENSIONS ET RÉFÉRENCES

Référence	Puiss.	Larg.	Haut.	Ep. *	Poids embalné(kg)
Blanc	(W)	(mm)	(mm)	(mm)
Brio haut
1337-1 PB	500	260	650	83	4,0
1337-2 PB	750	300	650	83	4,3
1337-3 PB	1000	340	650	83	4,7
1337-4 PB	1250	420	650	83	5,6
1337-5 PB	1500	500	650	83	6,4
1337-6 PB	1750	580	650	83	7,4
1337-7 PB	2000	660	650	83	8,2
Brio moyen
1336-1 PB	500	340	430	83	3,5
1336-2 PB	750	340	430	83	3,5
1336-3 PB	1000	420	430	83	4,1
1336-4 PB	1250	500	430	83	4,8
1336-5 PB	1500	580	430	83	5,4
1336-6 PB	1750	660	430	83	6,0
1336-7 PB	2000	740	430	83	6,6

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

IP 24

IK08

Mono

230V

Référence	Puiss.	Larg.	Haut.	Ep. *	Poids embalné(kg)
Blanc	(W)	(mm)	(mm)	(mm)
Brio bas
1335-1 PB	500	420	310	83	3,5
1335-2 PB	750	500	310	83	3,9
1335-3 PB	1000	580	310	83	4,5
1335-4 PB	1250	820	310	83	6,0
1335-5 PB	1500	820	310	83	6,0
1335-6 PB	1750	1060	310	83	7,5
1335-7 PB	2000	1060	310	83	7,5
Brio plinthe
1334-1 PB	500	580	220	83	3,4
1334-2 PB	750	820	220	83	4,6
1334-3 PB	1000	1060	220	83	5,8
1334-4 PB	1250	1060	220	83	5,8
1334-5 PB	1500	1300	220	83	6,8
Brio mini-plinthe
1333-1 BA	500	1060	150	83	5,0
1333-2 BA	750	1060	150	83	5,0
1333-3 BA	1000	1300	150	83	6,0
5201-0 AA Jeu de pieds pour Plinthe (1334) et Mini-plinthe (1333)					0,5

Boitier de commande

1 Sélecteur de fonctions (Confort, Eco, Hors-gel, Arrêt, Programme). • Réglement du thermostat d'ambiance. Voyant de chauffe. Voyant lumineux d'état de fonctionnement. Θ Cache à enlever pour insérer une cassette de programmation Progress.

Sans fil :

• par centrale et cassette «radio fréquence»,
• par cassette «courant porteur». Fil pilote :
• par cassette «fil pilote»

Vivrelec

: Modèles Haut, Moyen, Bas.

Modèle Plinthe.

: Tous modèles.

VERSION 2000

Créateur de comportements

Conçu, développé et fabriqué dans nos usines en France.
