Type de produit	Radiant infrarouge longue portée à tubes quartz halogène
Marque	APPLIMO
Modèle	IRC
Puissance disponible	1500 W, 3000 W, 4500 W ou 6000 W selon configuration
Dimensions (L × H × P) - modèle 1500 W	470 × 178 × 90 mm
Poids - modèle 1500 W	3,0 kg
Matériau de la carrosserie	Acier électrozingué revêtu d'époxy polyester (blanc RAL 9002)
Type de résistance	Tube quartz halogène filtré de type HeLeN (ou blanc sur option)
Réflecteur	Parabolique lisse (directif) ou martelé (diffusant), orientable manuellement
Indice de protection	IP 22
Indice de résistance aux chocs	IK 08
Classe électrique	Classe I (mise à la terre obligatoire)
Alimentation	Électrique 230 V ~ 50 Hz (borne interne avec presse-étoupe)
Support de fixation	Multipositions mural ou plafond, orientation multidirectionnelle
Orientation du flux	3 types : divergent, latéral, convergent
Hauteur minimale d’installation (1500 W directif/diffusant)	2,5 m / 2,5 m
Options	Grille de protection, résistance filtre brune (atténue la luminosité)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; débrancher avant toute intervention ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas couvrir l’appareil ; respecter les distances de sécurité ; utiliser à l’extérieur abrité ou dans un local bien ventilé
Pièces détachées et réparabilité	Tubes HeLeN, réflecteurs, grille de protection disponibles ; réparation par un professionnel agréé

FOIRE AUX QUESTIONS - IRC APPLIMO

Quelle est la hauteur minimale d'installation pour l'IRC APPLIMO ?

La hauteur minimale dépend de la puissance et du type de réflecteur. Pour un modèle 1500 W directif/diffusant : 2,5 m / 2,5 m. Pour 3000 W : 4,0 m / 3,0 m. Pour 4500 W : 4,5 m / 3,5 m. Pour 6000 W : 5,5 m / 4,0 m.

Comment orienter le réflecteur pour un chauffage optimal ?

Le réflecteur est orientable à l’aide d’une manette. Trois positions sont possibles : divergent (large diffusion), latéral (direction ciblée) et convergent (concentration du flux). Ajustez selon la zone à chauffer.

Puis-je utiliser l'IRC en extérieur ?

Oui, l'appareil est conçu pour les terrasses et espaces extérieurs abrités. Son indice IP 22 le protège contre les projections d'eau, mais il ne doit pas être exposé directement à la pluie.

Comment nettoyer le chauffage infrarouge ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Quelle puissance choisir pour une terrasse de café ?

La puissance dépend de la surface et de l’isolation. En règle générale, comptez 200 à 300 W/m². Pour une terrasse de 20 m², un modèle 4500 W peut convenir sous un abri.

L'IRC produit-il de la lumière visible ?

Oui, la résistance HeLeN émet une légère lueur rouge. Pour l’atténuer, vous pouvez opter pour l’option résistance filtre brune ou le tube blanc (sur consultation).

Comment installer l'appareil au mur ou au plafond ?

Utilisez le support de fixation multipositions fourni. Il permet une fixation sur plan vertical (mur) ou horizontal (plafond). Assurez-vous que le support est solidement ancré et que l’appareil est bien équilibré.

Quels sont les indices de protection et de classe électrique ?

L'appareil est classé IP 22 (protection contre les corps solides >12 mm et les chutes d'eau verticales). Il résiste aux chocs mécaniques IK 08. Il est de classe I : la mise à la terre est obligatoire.

Puis-je remplacer moi-même un tube halogène ?

Le remplacement des tubes nécessite l’ouverture de l’appareil. Il est recommandé de faire appel à un professionnel qualifié pour garantir la sécurité et la conformité.

Quelle est la différence entre réflecteur lisse et martelé ?

Le réflecteur lisse (directif) concentre le rayonnement pour une portée plus longue et une zone ciblée. Le réflecteur martelé (diffusant) répartit la chaleur sur une surface plus large mais avec une portée réduite.

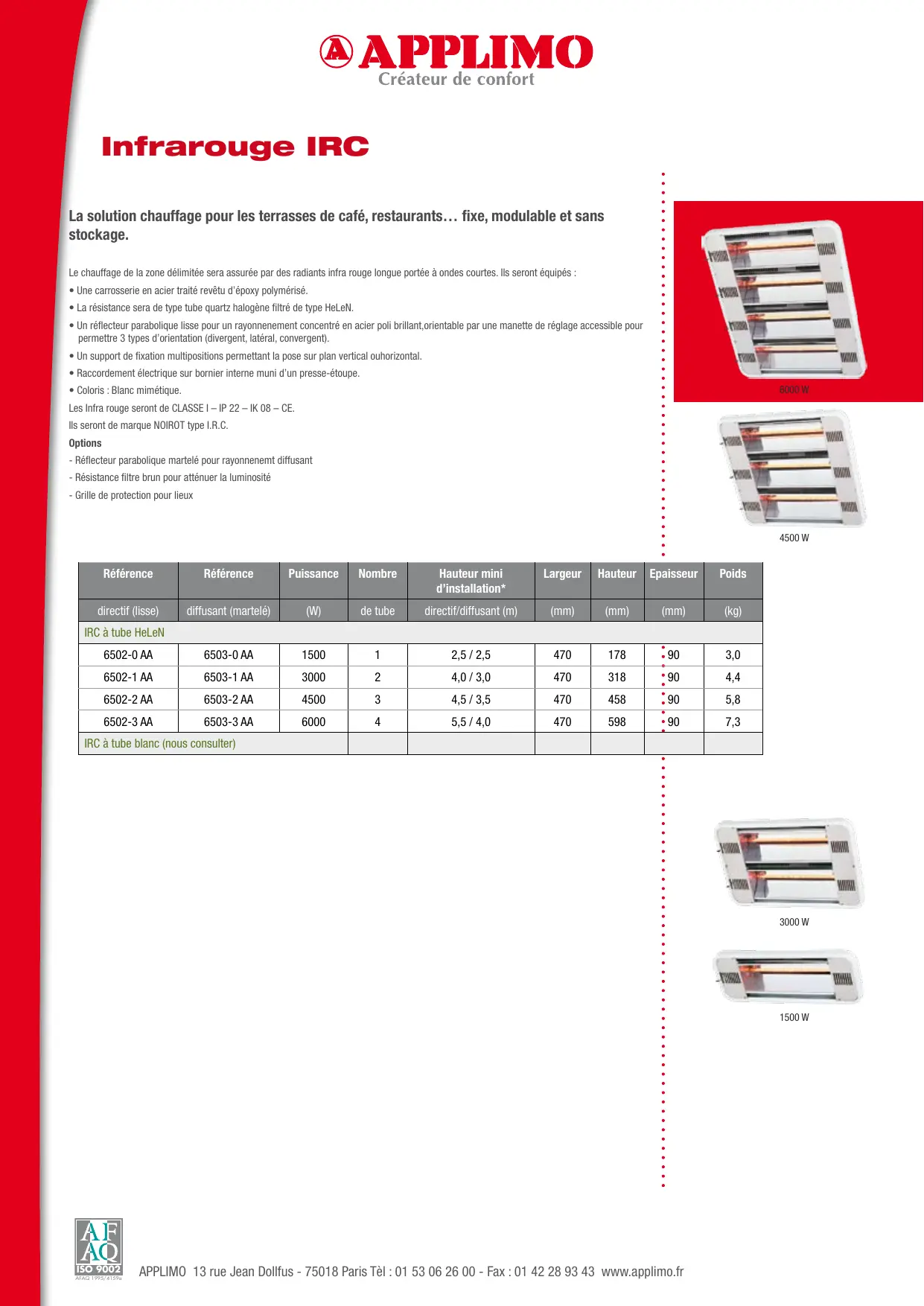

MODE D'EMPLOI IRC APPLIMO

La solution chauffage pour les terrasses de café, restaurants... fixe, modulable et sans stockage.

Le chauffage de la zone délimitée sera assuré par des radiants infrarouge longue portée à ondes courtes. Ils seront équipés :

• Une carrosserie en acier traité revêtue d'époxy polymérique.
• La résistance sera de type tube quartz halogène filtré de type HeLeN.
• Un réflecteur parabolique lisse pour un rayonnement concentré en acier poli brillant, orientable par une manette de réglage accessible pour permettre 3 types d'orientation (divergent, latéral, convergent).
• Un support de fixation multipositions permettant la pose sur plan vertical ou horizontal. Raccordement électrique sur bornier interne muni d'un presse-étoupe.
• Coloris: Blanc mimétique.

Les infrarouges seront de CLASSE I - IP 22 - IK 08 - CE.

Ils seront de marque NOIROT type I. R. C.

Options

• Réflector parabolique martelé pour rayonnement diffusant
• Résistance filtre brune pour atténuer la luminosité - Grille de protection pour lieux

4500W

Référence	Référence	Puisance	Nombre	Hauteur mini d'installation*	Largeur	Hauteur	Epaisseur	Poids
directif (lisse)	diffusant (martélé)	(W)	de tube	directif/diffusant (m)	(mm)	(mm)	(mm)	(kg)
IRC à tube HeLeN
6502-0 AA	6503-0 AA	1500	1	2,5 / 2,5	470	178	90	3,0
6502-1 AA	6503-1 AA	3000	2	4,0 / 3,0	470	318	90	4,4
6502-2 AA	6503-2 AA	4500	3	4,5 / 3,5	470	458	90	5,8
6502-3 AA	6503-3 AA	6000	4	5,5 / 4,0	470	598	90	7,3
IRC à tube blanc (nous consulter)

3000W

1500W

Infrarouge IRC

La solution chauffage pour les terrasses de café, restaurants... fixe, modulable, une simple alimentation électrique suffit.

Des avantages

• Pour les zones ou les postes les plus difficiles à chauffer. Un rayonnement longue-portée efficace pour que l'utilisateur le ressente pleinement, même en extérieur abrité.
• Réflecteurs orientables, le flux de rayonnement peut être dirigé, afin de le concentrer ou de le répartir à l'aide du système exclusif de réflecteurs orientables.
• Installation multiposition, le support de fixation articulé permet une fixation au mur ou au plafond, et une orientation optimale du flux de rayonnement.
• Le choix des modèles et des configurations, le choix parmi 4 puissances, de 1500 à 6000 W, des réflecteurs diffusants ou directifs, des lampes filtrées ou blanches et, en option, une grille de protection

Caractéristiques techniques

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Tube rayonnant.
• Réflecteur orientable lisse ou martelé.
• Raccordement sur bornier avec entrée de câble protégée par presse-étoupe étanche.
• Support de fixation multidirectionnel.
• Coloris blanc (RAL 90002).

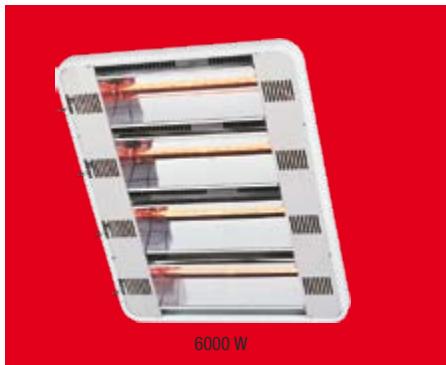

6000W

4500W

LA QUALITE DES SOLUTIONS ÉLECTROGES PAR RAYONnement

Avec grille de protection

Récédence	Référence	Puisance	Nombre	Hauteur mini d'installation*	Largeur	Hauteur	Epaisseur	Poids
directif (lisse)	diffusant (martélé)	(W)	de tube	directif/diffusant (m)	(mm)	(mm)	(mm)	(kg)
IRC à tube HeLeN
6502-0 AA	6503-0 AA	1500	1	2,5 / 2,5	470	178	90	3,0
6502-1 AA	6503-1 AA	3000	2	4,0 / 3,0	470	318	90	4,4
6502-2 AA	6503-2 AA	4500	3	4,5 / 3,5	470	458	90	5,8
6502-3 AA	6503-3 AA	6000	4	5,5 / 4,0	470	598	90	7,3
IRC à tube blanc (nous consulter)

3000W

1500W

Loi antitabac

La solution chauffage pour les terrasses de café, restaurant... fixe, modulable, une simple alimentation électrique suffit.
