Type de produit	Chauffage direct par le sol à basse température
Marque	APPLIMO
Modèle	CABLISSIMO 2
Alimentation	230 V monophasé
Puissance disponible	De 150 W à 2600 W selon modèle
Largeurs de trame	0,5 m ou 0,9 m
Longueur de trame	De 2,55 m à 25,79 m selon puissance
Pas du câble sur treillis	17 cm
Épaisseur de dalle recommandée	4 à 5 cm (dalle flottante)
Isolation du câble	Polyéthylène, enveloppe haute densité renforcée
Raccordement	Un seul côté (deux conducteurs en parallèle)
Thermostat compatible	Thermostat électronique TE 030 (option)
Accessoires fournis	Agrafes de fixation, treillis support
Pièces détachées disponibles	Thermostat, cavaliers de fixation, plaque signalétique, trousse de réparation
Normes	Conforme au cahier de prescription technique PRE 06/96
Garantie	1 an
Origine de fabrication	France
Certification	ISO 9001 version 2000
Utilisation	Chauffage direct par le sol, libère les murs

FOIRE AUX QUESTIONS - CABLISSIMO 2 APPLIMO

Quelle est la tension d'alimentation du câble chauffant CABLISSIMO 2 ?

Le câble fonctionne en 230 V monophasé, conformément au cahier de prescription technique PRE 06/96.

Quelles puissances sont disponibles pour le CABLISSIMO 2 ?

Les puissances vont de 150 W à 2600 W selon la référence. Par exemple, la référence 121015 TP délivre 150 W et la 121260 TP 2600 W.

Comment installer le câble chauffant CABLISSIMO 2 ?

Le câble est préformé sur treillis et se déroule facilement. Il doit être intégré dans une dalle flottante de 4 à 5 cm d'épaisseur. Les agrafes de fixation permettent de maintenir le treillis sur l'isolant. Le raccordement se fait d'un seul côté.

Quel thermostat utiliser avec le CABLISSIMO 2 ?

Le thermostat recommandé est le TE 030 (option), un thermostat mural électronique 6 ordres avec voyant de chauffe. Son pouvoir de coupure est de 8A/250V.

Quels sont les avantages du chauffage direct par le sol ?

Le chauffage direct par le sol libère les murs de l'emprise des radiateurs et offre un confort homogène. Cependant, il nécessite des précautions concernant le revêtement de sol et le perçage éventuel.

Le câble CABLISSIMO 2 est-il sécurisé ?

Oui, chaque âme conductrice est isolée par une enveloppe en polyéthylène, renforcée par une enveloppe haute densité. L'installation doit être conforme à l'avis technique n°14/03-810.

Quelle est la longueur du câble pour un modèle de 150 W ?

Pour la référence 121015 TP (150 W), la longueur de trame est de 2,55 m et la largeur de 0,5 m.

Quels accessoires sont disponibles pour le CABLISSIMO 2 ?

Les accessoires incluent : thermostat électronique (réf. 5700-8 AA), 100 cavaliers de fixation (5701-3 AA), plaque signalétique (5701-4 AA) et trousse de réparation (5701-5 AA).

Quelle est la durée de garantie du CABLISSIMO 2 ?

La garantie est de 1 an à compter de l'achat.

Où est fabriqué le CABLISSIMO 2 ?

Le câble chauffant est conçu, développé et fabriqué en France par APPLIMO, dans ses usines certifiées ISO 9001 version 2000.

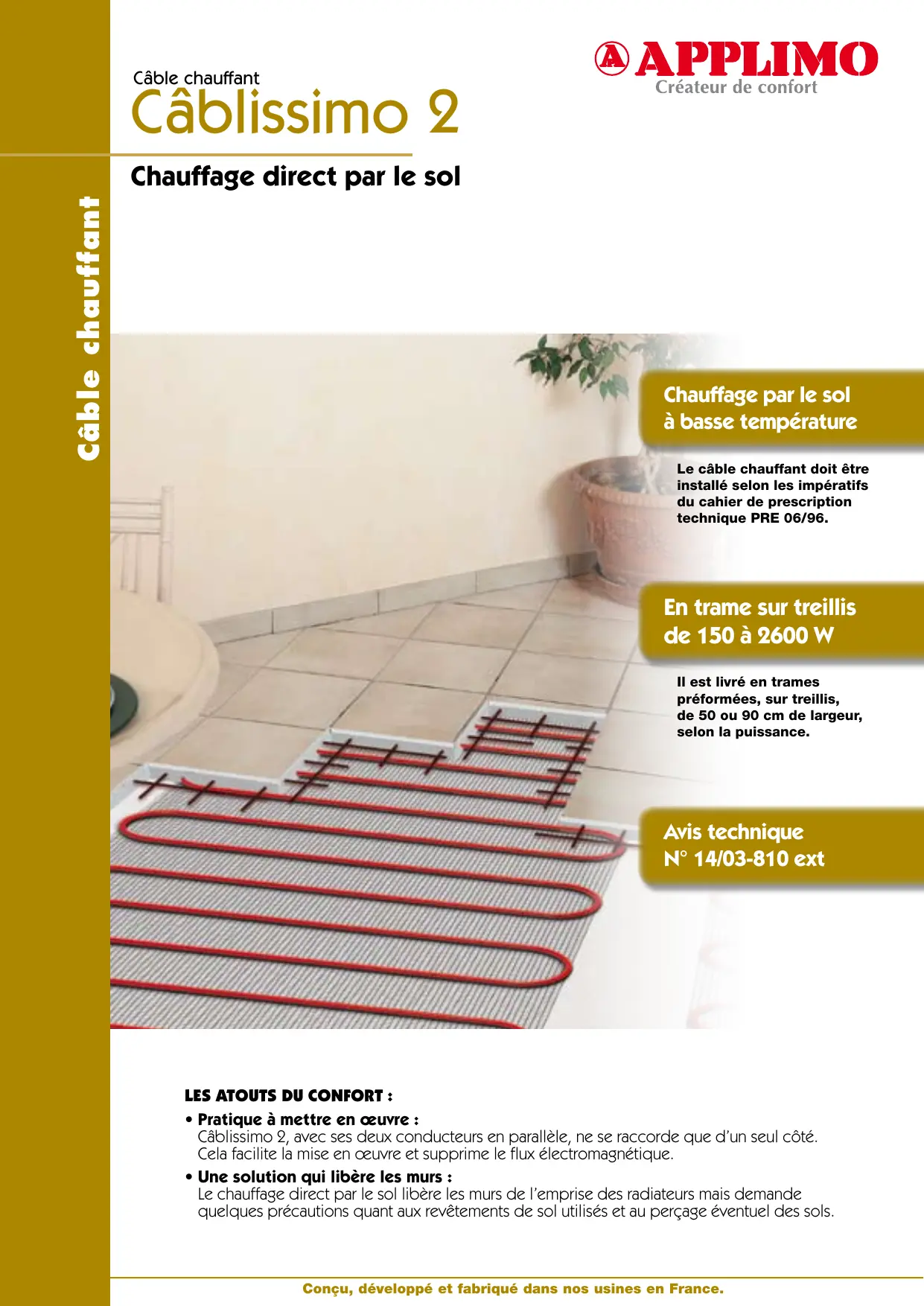

MODE D'EMPLOI CABLISSIMO 2 APPLIMO

Chauffage direct par le sol

Chauffage par le sol à basse température

Le câble chauffant doit être installé selon les impératifs du cahier de prescription technique PRE 06/96.

En trame sur treillis de 150 à 2600 W

Il est livré en trames préformées, sur treillis, de 50 ou 90 cm de largeur, selon la puissance.

Avis technique N° 14/03-810 ext

Les ATOUTS du confort :

• Pratique à mettre en œuvre :

Càblissimo 2, avec ses deux conducteurs en parallèle, ne se raccorde que d'un seul côté.

Cela facilite la mise en œuvre et supprime le flux électromagnétique.

• Une solution qui libère les murs :

Le chauffage direct par le sol libère les murs de l'emprise des radiateurs mais demande quelques précautions quant aux revêtements de sol utilisés et au perçage éventuel des sols.

• Chaque âme conductrice est isolée par une enveloppe en polyéthylène.
• L'isolation de l'ensemble est renforcée par une enveloppe en polyéthylène haute densité.

Thermostat TE 030 (option)

Thermostat mural électronique 6 ordres avec voyant de chauffe. Pouvoir de coupure 8A/250V.

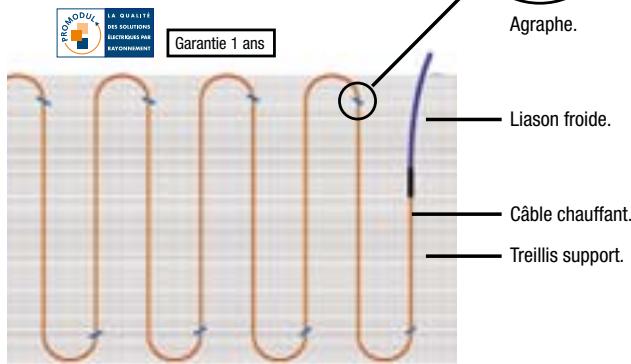

Installation SIMPLE et RAPIDE

• Câble chauffant conçu pour être intégré dans une dalle flottante de 4 à 5 cm.
• Éléments préformés facilitant l'installation, livrés en trame à dérouler.
• Mise en place rapide grâce au treillis support garantissant le bon positionnement du cable (pas de 17cm).
• Fourniture des agrafes assurant le maintien des éléments préformés sur l'isolant.
• Un seul câble d'alimentation (liaison froide).
• La mise en œuvre étant obligatoirement conforme à l'AT n°14/03-810, c'est la garantie d'une installation de qualité.

DIMENSIONS ET RÉFÉRENCES

Référence BLANC	Puisance totale (W)	Longueur de trame (m)	Largeur de trame (m)	Longueur d'une trame (m)
Câble en trames préformées sur treillis plastique
121015 TP	150	16	0,5	2,55
121025 TP	250	25	0,5	4,24
121040 TP	400	41	0,5	6,94
121050 TP	500	50	0,5	8,39
121066 TP	660	40	0,9	6,64
121080 TP	800	49	0,9	8,09
121099 TP	990	59	0,9	9,88
121120 TP	1200	71	0,9	11,91
121150 TP	1500	87	0,9	14,61
121170 TP	1700	102	0,9	17,08
121215 TP	2150	127	0,9	21,48
121260 TP	2600	153	0,9	25,79

Référence Désignation

5700-8 AA	Thermostat électronique semi-encastré
Accessoires
5701-3 AA	100 cavaliers de fixation
5701-4 AA	Plaque signalétique
5701-5 AA	Trousse de réparation

Cahier de prescriptions techniques PRE 06/96 - Mono 230V

Mono 230 V

Conformé aux solutions

Garantee 1 ans

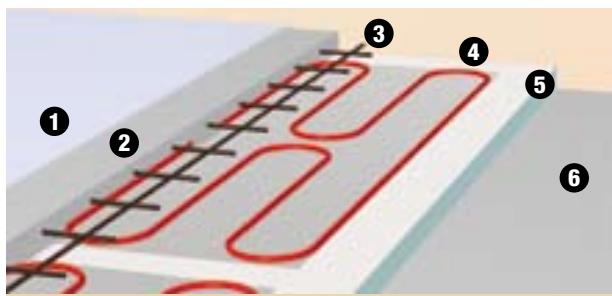

1 Revêtement de sol.

Trame chauffante sur treillis support.

Dalle flottante.

Isolant thermique.

3 Armature métallique.

• Plancher porteur.

ISO 9001

VERSION 2000

APPLIMO

Créateur de comportements

Conçu, développé et fabriqué

dans nos usines en France.
