Marque	APPLIMO
Modèle	ARIANE 2
Type de produit	Chauffage électrique soufflant
Puissance	1000 / 2000 W (sélectionnable)
Alimentation électrique	230 V monophasé 50 Hz
Dimensions (L × H × P)	410 × 460 × 145 mm (167 mm avec dosseret)
Poids	6,0 kg
Indice de protection	IP24 (volume 2 et 3 salles d'eau)
Classe électrique	Classe II
Résistance aux chocs	IK08
Thermostat	Électronique numérique
Programmation	Par fil pilote (4 ordres : Confort, Eco, Hors-gel, Arrêt)
Minuterie	Marche forcée 0 à 60 min, annulable
Sécurité thermique	Automatique (arrêt en cas de surchauffe)
Filtre anti-poussière	Nettoyable, avec voyant de saturation
Type de soufflerie	Turbine tangentielle silencieuse
Matériau carrosserie	Acier peinture époxy polyester polymérisé
Couleur	Blanc satiné
Fixation	Par dosseret encliquetable (fourni)
Hauteur minimale de pose	15 cm du sol
Distances de sécurité	50 cm devant/au-dessus, 15 cm côtés
Câble d'alimentation	2 fils + fil pilote, fourni
Garantie	2 ans

FOIRE AUX QUESTIONS - ARIANE 2 APPLIMO

Comment installer le chauffage ARIANE 2 ?

Fixez le dosseret au mur à au moins 15 cm du sol avec vis et chevilles. Respectez un espace libre de 50 cm devant et au-dessus, et 15 cm de chaque côté. Raccordez le câble 2 fils + fil pilote via un boîtier de raccordement conforme à la NF C 15-100.

Quelle puissance choisir : 1000 W ou 2000 W ?

Utilisez 1000 W pour un appoint ou une chaleur douce. Passez en 2000 W pour un chauffage rapide et intense. La puissance se sélectionne via le sélecteur du boîtier de commande.

Comment nettoyer le filtre anti-poussière ?

Le filtre est accessible depuis le capot. Nettoyez-le à l'aspirateur ou à l'eau savonneuse. Rincez et séchez avant de remettre. Le voyant de saturation s'allume quand le filtre est encrassé.

Que faire si l'appareil ne chauffe pas ?

Vérifiez l'alimentation (disjoncteur), le réglage du thermostat et la position du commutateur marche/arrêt. Si la sécurité thermique s'est déclenchée, attendez le refroidissement puis réarmez. Contrôlez aussi le filtre : s'il est obstrué, nettoyez-le.

Peut-on installer l'appareil dans une salle de bain ?

Oui, l'appareil est IP24 (protection contre les projections d'eau). Il peut être installé dans les volumes 2 et 3 de la salle de bain, à condition que les commandes ne soient pas accessibles depuis la baignoire ou la douche.

Comment utiliser la minuterie ?

Tournez le sélecteur de minuterie (0 à 60 min) pour activer la marche forcée en 2000 W. Le chauffage s'arrête automatiquement après le temps réglé. Pour annuler avant la fin, remettez le sélecteur sur 0.

Comment programmer via le fil pilote ?

Reliez le fil pilote à un programmateur central ou à un thermostat d'ambiance compatible. L'appareil reçoit les ordres Confort, Eco (-3,5 °C par rapport au confort), Hors-gel (7 °C) et Arrêt chauffage.

Quelles sont les dimensions exactes de l'ARIANE 2 ?

L'appareil mesure 410 mm de large, 460 mm de haut et 145 mm d'épaisseur (167 mm avec le dosseret). Poids : 6,0 kg.

L'appareil est-il garanti ?

Oui, la garantie est de 2 ans pour les défauts de fabrication. Conservez votre facture d'achat pour toute réclamation.

Peut-on utiliser l'appareil sans fil pilote ?

Oui, sans fil pilote, l'appareil fonctionne en mode Confort uniquement. Vous réglez la température via le thermostat et la puissance via le sélecteur. Le fil pilote est nécessaire pour la programmation à distance.

MODE D'EMPLOI ARIANE 2 APPLIMO

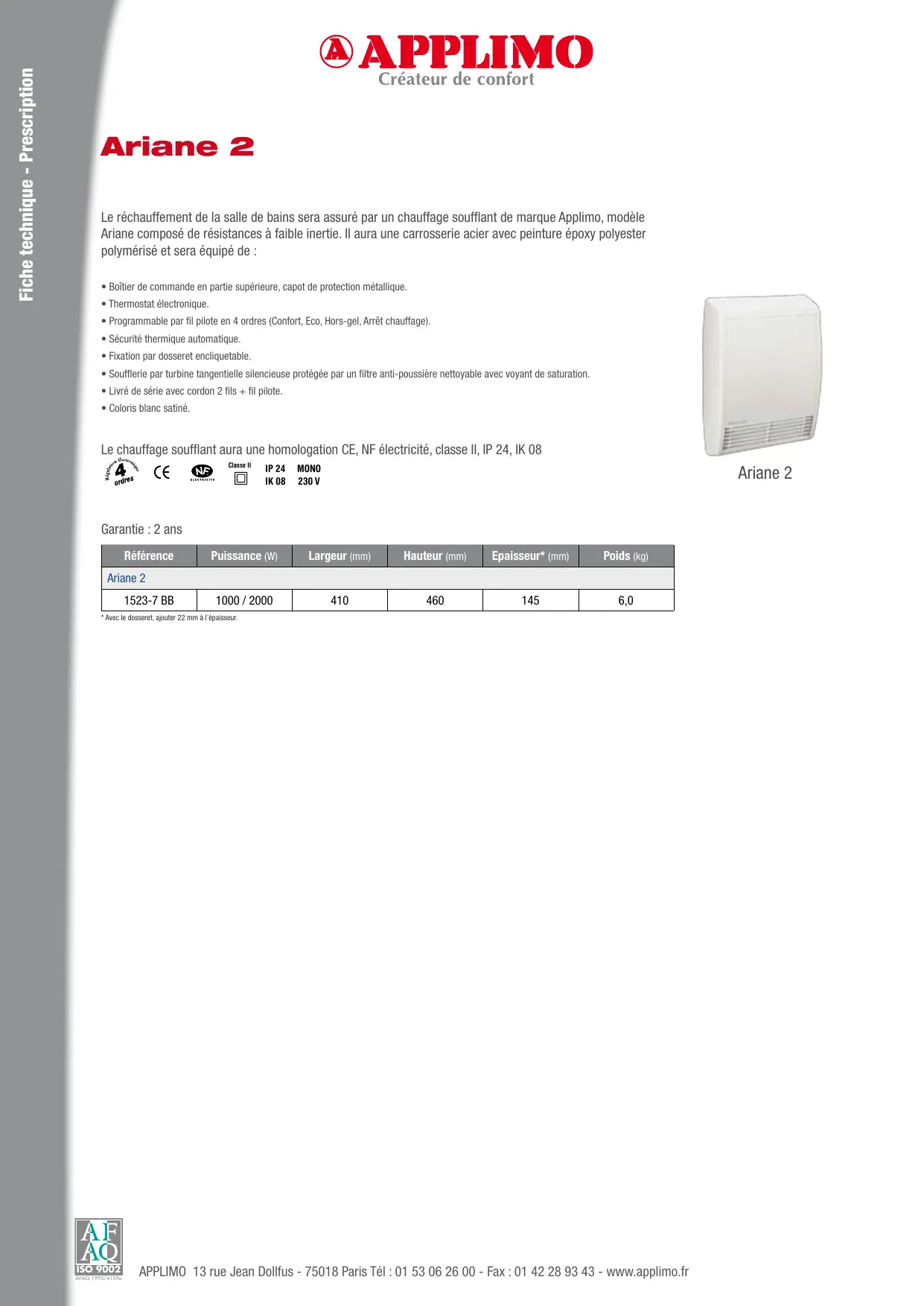

Le réchauffement de la salle de bains sera assuré par un chauffage soufflant de marque Applimo, modèle Ariane composé de résistances à faible inertie. Il aura une carrosserie acier avec peinture époxy polyester polymérisé et sera équipé de :

• Boîtier de commande en partie supérieure, capot de protection métallique.
• Thermostat électronique.
• Programmable par fil pilote en 4 ordres (Comfort, Eco, Hors-gel, Arrêt-chauffage).
• Sécurité thermique automatique. Fixation par dosseret encliquetable.
• Soufflerie par turbine tangente silencieuse protégée par un cadre anti-poussière nettoyable avec voyant de saturation.
• Livre de série avec cordon 2 fils + fil pilote.
• Coloris blanc satiné.

Le chauffage soufflant aura une homologation CE, NF électricité, classe II, IP 24, IK 08

Garantie : 2 ans

Référence	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg)
Ariane 2
1523-7 BB	1000 / 2000	410	460	145	6,0

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

Ariane 2

Destination et utilisation :

Chauffage d'ambiance. Cet appareil de chauffage électrique direct est prévu pour des locaux d'habitation individuel ou collectif, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m ajuster de la baignoire ou de la douche à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire, dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 15 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes seront facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommendé, pour des pièces d'une surface supérieure à 20 m2, ou dont les déperditions de chaleur seront trop importantes (<2000 Watts) d'installer deux appareils.

Raccordement électrolyque :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50Hz
• Section de conducteur en cuivre électrique normalisé d'au moins 1,5mm2 pour une puissance maximale de 2300 W.
• Interdiction formelle de raccorder par prise courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boite de connexion encastrée dans le mur au dos du radiateur avec la contrainte d'être placé à 5 cm minimum du sol pour les pièces principales et 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boite de connexion et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendre identifiable leur affection précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre 1,5 mm2.
• La protection des personnes est garantie par une fonction différentielle qui pourrait être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Cat. C.
• La variation de température au centre de la pierce devra être inférieure à 0,5°C
• La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance ou par cartouches intégrées compatibles (Progress) six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau de confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C ", c'est l'abaissement de la température Confort de 1°C environ.
• Le "Niveau Confort - 2°C ", c'est l'abaissement de la température Confort de 2°C environ.
• Le "Niveau Eco" est un niveau de température inférieur au "Niveau de Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel" est un niveau de température de 7°C environ et qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Confort" et "Eco" en fonction d'un cycle hebdomadaire.
• Les températures peuvent être réglées pièce par pièce.

Chauffage soufflant

• Ariane est un chauffage soufflant compact, équipée d'une minuterie et d'un filtre antipoussière.
• Idéal pour un besoin de chaleur immédiate (2000 W) ou en complément d'un chauffage principal. (1000 W)

Caracteristiques

• Résistances à faible inertie thermique.
• Boîtier de commande en partie supérieure, capot de protection métallique.
• Thermostat électronique.
• Sélecteur de réglage du thermostat qui régule la température sur 1000 W.
• Sélecteur de minuterie de marche forcée sur 2000 W, réglable de 0 à 60 mn et annulable.
• Programmable par fil pilote en 4 ordres (Confort, Eco, Hors-gel, Arrêt chauffage).
• Commutateur marche/arrêt chauffage.
• Sécurité thermique automatique. Fixation par dosseret encliquetable.
• Carrosserie acier. Peinture époxy polyester polymérisé. Sortie d'air par grille à lamelles orientées, bas de la façade.
• Soufflerie par turbine tangentielle silencieuse protégée par un filtre anti-poussière nettoyable avec voyant de saturation.
• Livre de série avec cordon 2 fils + fil pilote.
• Coloris blanc satiné.

Référence	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg)
Ariane 2
1523-7 BB	1000 / 2000	410	460	145	6,0

• Avec le dosseret, ajouter 22 mm à l'épaisseur.

Ariane 2

Ariane 2
