MODE D'EMPLOI SOLEA MADERA WANDERS
| Schoorsteenhoogte buitendaks op een horizontale afstand A vanaf de nok | |||||||||
| Dak helling X | horizontal | ||||||||
| In denok | 0,5 m | 0,75 m | 1 m | 1,25 m | 1,5 m | 2 m | 3 m | 4 m | |
| 25° | 0,5 | 0,75 | 0,85 | 1,0 | 1,1 | 1,2 | 1,6 | 2,5 | 3,3 |
| 30° | 0,5 | 0,85 | 1,2 | 1,6 | 2,0 | 2,4 | 3,2 | 4,9 | 6,5 |
| 35° | 0,5 | 1,0 | 1,8 | 2,4 | 3,0 | 3,6 | 4,8 | 7,3 | 10 |
| 40° | 0,5 | 1,2 | 2,4 | 3,2 | 4,0 | 4,8 | 6,4 | 10 | 13 |
| 45° | 0,5 | 1,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 12 | 16 |

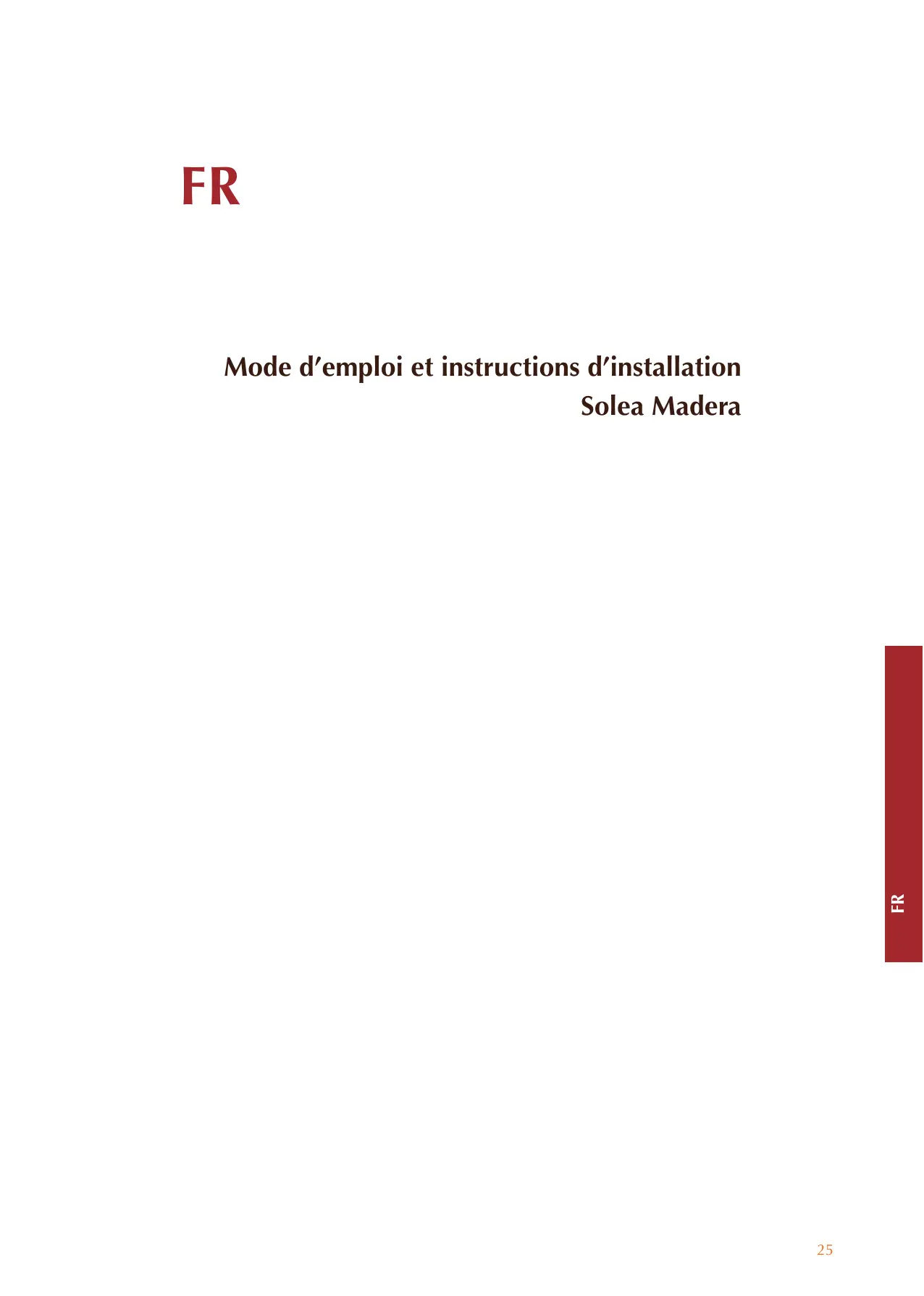

Mode d'emploi et instructions d'installation Solea Madera
Cher client,
Nous vous félicitons pour l'acquisition de votre nouveau poèle à bois de WANDERS. C'est une source de chaleur comfortable qui vous donnera beaucoup de plaisirpendant de longues années.
Votre poèle est muni d'un clapet de thermostat automatique qui sert à régler une alimentation d'air optimale. Cela réduit la chance d'une surchauffe et garantit un jeu de flammes optimal.
Très compact, le Solea se préte à être installé au milieu de la pierce ou tout près du mur.
A vous de désirir le meilleur placement.
Ce poèle à bois a été concu tout spécialment pour répondre aux exigences d'un employi aisé, de la sécurité et du design.
Votre poêle est développé et produit dans notre usine à Netterden (Pays-Bas) et fait à la main pour une partie importante. La construction est faite uniquement en les mêleurs matériaux en conformité avec les normes européennes en vigueur. Vous bénéficierez ainsi de la garantie d'une longue durée de vie pour ce poêle.
La première partie de ce mode d'emploi est consacree aux conseils pour une utilisation correcte de votre poèle à bois en toute sécurité. La deuxième partie compte les instructions d'installation et les caractéristiques techniques destinées notamment à l'insealleur.
Nous vous recommendons de dire ce manuel attentivement avant la mise en service de votre poèle à bois et de bien le conserver. Notre installerateur en aura besoin pour l'entretien annuel de votre poèle.
Nous espérons que vous profiterez beaucoup de l'ambiance chaleuruse du Solea Madera.
L'Equipe de WANDERS
Table des matières
Votrepoelea bois Solea Maderanraccourci 28
Installation 28
Allumage du poèle 28
Premierchauffage 29
Combustible: le bois 30
La façon optimale de chauffer le poèle 30
Cheminée et conduit de cheminée 31
Entretien 31
31
Garantie 32
Instructions d'installation du Solea Madera 32
Dessins techniques 51

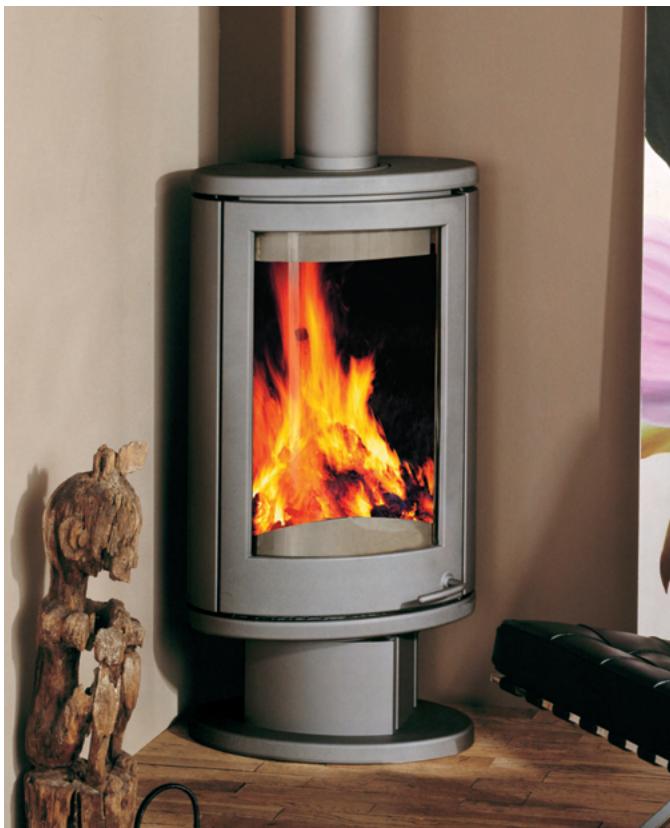

Votre poèle à bois Solea Madera en raccourci
Le Solea Madera
Le Solea Madera réussit à combiner le comport et une émission de chaleur efficace. Le poèle à bois compte un manteau extérieur et la partie interieure. Ainsi, 70% de la chaleur sont utilisés pour chauffer rapidement votre piece par convection et les autres 30% se dégagent par le rayonnement à travers la face vitrée. Le clapet de thermostat automatique sert à régler l'amnée de l'air vers votre poèle, à condition que toutes les autres ouvertures restent fermées. Avant d'allumer le Solea, ouvrez le clapet au maximum. Au fur et à mesure que le poèle à bois devient chaud, le clapet se ferme automatiquement, ce qui réduit au maximum la chance qu'une surchauffe se produit et garantit un jeu de flammes optimal.
A part le clapet du thermostat, le Solea est équipé d'un lessivage de vitre préchauffé et d'un système ingénieux de circulation d'air complémentaire pour la recombustion des gaz de fumée. De plus, la fonte de qualité supérieure et le revêtement en vermiculite assurent eux aussi un rendement calorique optimal.
Le Solea a une rotation de 360 degrès s'il est fixé directement sous le conduit de cheminée et est installé sur un plancher solide. Evitez deCHAuffer le poèle quand la face vitrée est orientée vers le mur. A l'aide du bouton se trouvant au cote croit du socle du poèle, il est possible de verrouiller ou de déverrouiller le poèle par des pas de 30 degrés vers la gauche ou la droite.
Attention: La face vitrée du poèle ne peut jamais être orientée vers le mur pendant et jusqu'à deux heures après lechauffage.
Installation
En règle générale, c'est le revendeur de votre Solea Madera qui se charge de l'installation du poège. Si ce n'est pas le cas, confiez-la à un installateur/agréé. C'est lui qui vous conseillera aussi sur le conduit de cheminée auquel votre poège devra être raccordé. Le raccordement des poèles à bois par une personne non agrée est fortement déconseillé. Dans ce cas, nous ne garantissons pas le bon fonctionnement du Solea Madera.
L'installation devra répondre également aux normes anti-incendie. Voir la page 31.
Il est interdit de faire raccorder un poèle à bois par une personne non qualifiée. Dans ce cas, nous ne pourrions pas garantir le bon fonctionnement du Solea
Ce poèle à bois est très utile en chauffage d'appoint et ne sert pas à replacer par exemple votre installation du chauffage central.
Allumage du poèle pendant l'entre-saison (début de l'automme ou fin de l'hiver)
Lorsque la température extérieure et celle à l'intérieur de votre maison sont presque pareilles, il n'est pas si simple d'obtenir un bon tirage. Ces jours, le meilleur tirage s'obtient si vous brûlez du bois en petite quantité tout en laissant tous les orifices d'air ouverts au maximum. C'est que l'amnéée importante de l'air favorise un rechauffement rapide et cela a un effet stimulant au tirage de cheminée. En utilisant peu de bois, vous éviterez que la fumée est refoulée dans la pierce.
Allumage du poêle
Pendant le premier chauffage du Solea Madera, le poèle a besoin d'être rodé. Voitre poèle est couvert d'une laque thermorésistante qui doit encore être « cuite » à des températures de plus de 400~^ C . Cela se fait pendant les premiers chauffages quand les températures peuvent atteindre jusqu'à 600^ . Au début, cela peut entraîner une odeur désagréable, mais inoffensive. Les 4 à 5 premières fois, il est recommendé de n'introduire que quelques bùches et de faire brûler le poèle pendant au moins 6 heures. Assurez-vous que la ventilation de la piece soit ajustée. N'utilise pas une hotte aspirante quand le poèle brûle, car elle aspirerait l'air de combustion dont le poèle aurait besoin.
Ouvrez la porte et mettez quelques tortillons de papier ou des allume-feux au poèle et ajoutez la-dessus quelques
petits bouts de bois. Mettez le clapet de thermostat automatique dans sa position d'ouverture maximale (voir la photo).

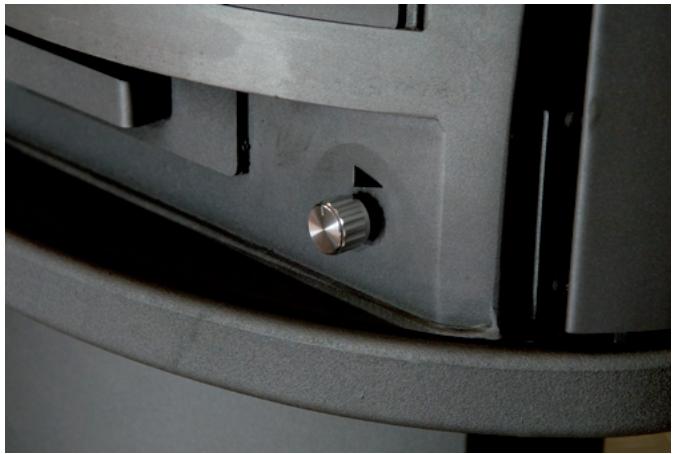

Le clapet de thermostat automatique

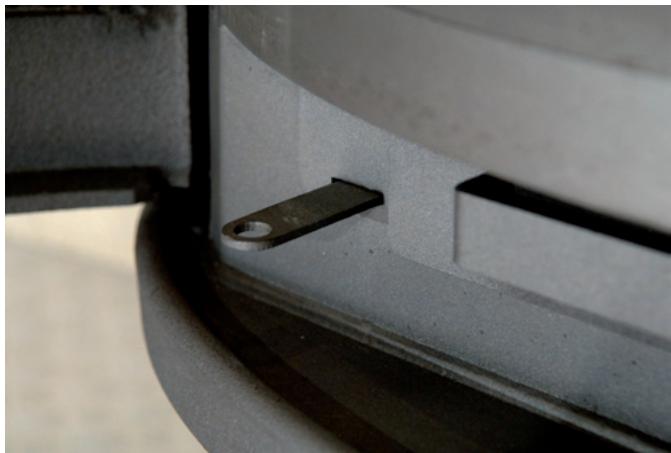

La grille à secousses avec la tige
Ouvrez la grille à secousses avec la tige et gardez le dendrier ouvert pendant les cinq à dix premières minutes pour obtenir une aménée d'air supplémentaire. Allumez les bouts de bois et entrouvrez la porte pour une alimentation d'air supplémentaire. Quand le poèle brûle bien, vous pourrez rajouter du combustible et referrer la porte, la grille à secousses et le dendrier. Evitez demettre plus de trois bûches à la fois dans le poèle. Dés que le poèle brûle, il règlera lui-même l'alimentation en air par la suite. Prévoyez toujours une ventilation ajustée pendant le fonctionnement du poèle à bois.
Attention:
Evitez de toucher la vitre du poèle de vos doigs. Les empreintes digitales se fixeront au verre par la température élevée et ne s'enleveront plus par la suite.
Il est interdit d'allumer le poèle en utilisant des produits liquides tels que l'essence ou l'alcool à brûler.
Quand le poèle brûle, vous ne pouvez pas utiliser en même temps une hotte aspirante dans la même piece.
Ne touchez pas les éléments laqués pendant le rechauffement du poèle.
Premier chauffage
Changement de couleur des parois, plafonds et grilles
Par le chauffage du poèle, les parois, plafonds et grilles peuvent changer de couleur. C'est que des grains de poussière brûlent dans le manteau de convection. Il s'agit d'un processus naturel dont WANDERS ne saurtait assumer la responsabilité. Pour réduire au maximum la décoloration, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Vote installateur vous renseignera
Pendant le premier chauffage du Solea Madera, le poèle a besoin d'être rodé. Voitre poèle est couvert d'une laque thermorésistante qui doit encore être « cuite » à des températures de plus de 400~^ C . Cela se fait pendant les premiers chauffages quand les températures peuvent atteindre jusqu'à 600^ . Au début, cela peut entraîner une odeur désagréable, mais inoffensive. Les 4 à 5 premières fois, il est recommendé de n'introduire que quelques bùches et de faire brûler le poèle pendant au moins 6 heures. Assurez-vous que la ventilation de la piece soit ajustée. N'utilise pas une hotte aspirante quand le poèle brûle, car elle aspirerait l'air de combustion dont le poèle aurait besoin.
Pendant le "rodage" du poèle, un dépôt de suie peut se produit sur la vitre de la porte. La suite s'enlève facilement avec un chiffon humide ou évientuelles à l'aide d'un détergent pour plaques de cuisson céramique quand le poèle s'est refroidi. Ne touchez plus la vitre nettoyée de vos doigs. Les emprentes digitales se fixeront au verre par la température élevée et ne peuvent plus être enlevées par la suite.
Vous avez un logement neuf ou renové recemment?
Il est déconseilé d'allumer un poèle dans un logement qui vient d'etre construit ou qui a été renové récemment. Mieux vaut attendre encore six semaines. C'est que les murs et plafonds contiennent encore des gaz, des amollissants et de l'humidité issus du platrage et de la peinture. Par les courants d'air chauds, les grains de poussière dans la piece changent de couleur et se collent contre les murs et plafonds. De plus, les points humides au murs et plafonds en revenant chauds forment ainsi des taches jaunâtres.
Combustible: le bois
| Espèce de bois | Durée de séchage | |
| Pin, Peuplier | 1 | an |
| Tilleul, Saule, Sapin, Bouleau, Frîne, Aune | 1,5 | an |
| Arbre fruitier, Hêtre | 2 | ans |
| Chône | 2,5 | ans |
Le Solea Madera ne peut brûler que du bois exclusivement. Ne chargez le poële que de 3 à 4 kg de combustible à la fois. Utilisez toujours du bois propre, coupé et bien sec. Consultez le tableau qui précède pour les durées de sechage recommendées. Le bois humide ne brûle pas bien et entraine un dégagement de fumée excessif. De ce fait, la vitre risque de se noircir par la suite. De plus, des particules de suie peuvent se déposer dans le conduit de cheminée et être à l'origine d'un feu de cheminée.
Feu de cheminée - Que faire ?
Au cas où un feu de cheminée se produit, fermez immédiatement le clapet dans la cheminée et tous les tuyaux d'amnée d'air. Alertez les pompiers. ÀpRES l'extinction d'un feu de cheminée, faites contrôler de nouveau la cheminée et le poèle par votre installateur.
Le bois vert et humide a un taux d'humidité d'environ 50% . Àpres une année de séchage, le bois de fente contient encore 20% d'humidité. Àpres deux années, le taux d'humidité n'est que de 12 à 15 pour cent. Le bois sec produit un beau spectacle des flammes sans fumée ou presque. Le crépiment du feu se fait alors entendre. Le bois humide émet un sifflement et produit beaucoup de fumées et une vue des flammes insignifiante. Cela réduit le comfort et le rendement du chauffage considérablement.
Les bùches contenant de la paraffine ne sont pas admises au poèle. ÀpRES la fermeture de la porte, la paraffine se séparait des bùches en se fondant trop vite en raison de la température élevée. Les gaz de fumée encrassés qu'elles dégagent sont déposés directement sur la vitre de la porte; ils sont marqués sur le verre et ne peuvent plus être nettoyés.
Il ne faut pas utiliser du bois peint, imprégné, collé au traité autrement. Les gaz de fumée sont très nuisibles pour l'environnement et peuvent attaquer votre poèle. Il est également interdit de brûler des matières plastiques et d'autres déchets à cause du dégagement de ces fumées toxiques.
Espèces de bois et entreprises
Toutes les espèces de bois propre, coupé et sec peuvent servir de combustible. Les espèces dures,
telles que le chêne, le hêtre et le bouleau se consument lentement et forment de façon simple des charbons de bois. Les espèces plus tendres, telles que le sapin, le pin et le peuplier produit plus de flammes et moins de charbons de bois.
L'entreposage du bois se fait de préférence à un endroit exposé au vent, mais bien à l'abri de la pluie. C'est la manière naturelle de sécher le bois. Empilez les bûches sur une palette usagée ou sur une grille pour que les bûches se sèchent aussi par le bas. De cette manière, les bûches les plus basses n'entreront pas en contact avec l'eau.
La façon optimale de chauffer le poèle
Les poêles de WANDERS ont été conçus pour produit un rendement maximal. Un poêle à bois bien chauffé peut avoir un rendement d'environ 75%. Ainsi, pour obtenir la même chaleur vous avez besoin d'une quantité de buches inférieure. De plus, un poêle bien chauffé dégage moins de fumées polluantes. Quelques conseils pour un comfort du chauffage optimal:
- Si vous brûlez du bois, fermez la grille à secousses pour réaliser une combustion régulière.
- Ne chauffez le poèle que si la porte est bien fermée: le rendement du chauffage en sera 8 à 10 fois plus grand. Si la porte est ouverte, la cheminée aspire plus d'air que nécessaire pour une bonne combustion et l'air relativement frais refroidit le feu. Une porte fermée empêche que des étincelles s'échappent du poèle et causent des dégats, surtout quand il s'agit de bois de résineux.
- Ne rajoutez pas plus de 3 bûches à la fois au feu. Le chargement de beaucoup de carburant en une fois n'est pas favorable à une combustion efficace et constitue une pollution inutilde de l'environnement.
- Prévoyez une ventilation ajustée de la pièce pendant l'utilisation du poêle. Un feu crépitant a une consommation de 25 mètres cubes d'air par heures au minimum. N'utilisez jamais le poêle et une hotte aspirante dans la pièce en même temps.
- Soyez prudent en cas de brouillard ou de calme plat. Par temps calme, il n'y a presque pas de tirage dans la cheminée froide. Puisque la fumée est plus lourde que l'air, il se pourrait alors que la fumée est refoulée dans la piece. Quand il y a du brouillard, la fumée qui sort de la cheminée se refroidit rapidement et descend tout en causant des nuisances dans votre environnement.
- N'éteignez pas le feu d'un coup à l'aide de l'eau, mais laissez le feu s'éteindre. Sinon, les matériaux à l'intérieur du poèle peuvent subir des déformations ou des fissures par les grands écarts de température survenus brusquement.
- Si vous souhaitez diminuer l'allure du feu, fermez
d'abord le clapet dans le tuyau d'évacuation des gaz de fumée et fermez ensuite les prises d'air.
Cheminée et conduit de cheminée
La cheminée est l'objet le plus important de votre poèle à bois.
Une cheminée bien construite empêche que certains problèmes se produit, tels que la pénetration des fumées dans la pierce, le dépôt de malpropriétés sur la vitre ou une mauvaise combustion. Avant l'installation de votre apparéil, votre installer ou un ramoneur agrée devra vérifier si le conduit de la cheminée a un diamètre de 150 millimétrres au moins sur toute sa longueur et s'il est propre, lisse et étanche.
Cheminée avec un bon tirage
L'air chaud tend toujours à monter et c'est là le principe du tirage dans la cheminée. Le tirage est encore favorisé lorsqu'au niveau de la bouche de cheminée l'air est aspirée par le vent. L'effet inverse a lieu parfois par un vent descendant qui suffle de nouveau l'air dans la cheminée. De même, le brouillard frais et relativement lourd peut contrarier le bon tirage de votre cheminée, tout comme un long conduit de cheminée dont la paroi est rugueuse et avec de nombreuses courbes. Si le tirage naturel est mauvais, demandez conseil à votre installerur sur l'utilisation éventuelle d'un ventilateur dans votre conduit de cheminée.
Entretien
Petit entretien
- Deux à trois fois par semaine, il convient d'enlever les cendres froids du cendrier. Nous vous conseillons d'utiliser unseau à cendres. Il est important de vider le cendrier, car le poèle aspire l'air de combustion également par le cendrier.
- Il est recommandé de laisser en place une couche de cendres de deux à trois centimètres ; elle servira à protéger la sole.
Utilisez une bosse douce pour le nettoyage de la grille à secousses dans le poèle. - Nettoyez l'extérieur du poèle à l'aide d'un chiffon humide non pelucheurs. N'utilise pas des détergents et abrasifs agressifs.
- Le verre (redevenu froid) se nettoie avec un détergent spécial pour plaques de cuisson en céramique. Evitez de toucher encore la vitre nettoyée de vos doigs : les empreintes digitales resteront marquées au verre par la température élevé.
- N'oubliez pas d'huiler de temps en temps les charnières et le verrou de porte.
N'utilisez pas des détergents et abrasifs agressifs pour l'entretien de votre poèle.
Mise hors service
- En été, les portes et les tiroirs à air doivent tous être fermés.
- Il faudra metre du sel absorbant dans le poèle s'il se trouve dans une piece humide.
- Graissez la partie de chauffe en fonte nettoyée au moyen d'une vaseline neutre.
Entretien annuel
- Tous les ans, pour la sécurité incendie et en application de l'assurance contre l'incendie, faites bien ramoner la cheminée par un ramoneur/agréé.
- Tous les ans, faites vérifier l'étanchéité du tuyau d'évacuation des gaz de fumée et du tuyau de l'amnéée de l'air de combustion de la canalisation d'évacuation des gaz de fumée à double paroi.
- Tous les ans, faites vérifier si la grille à secousses ne présente pas de fissures.
- Tous les ans, faites contrôle la canalisation entière, y compris la traversée de toit ou de façade et le débouché à l'endroit où il dépasse la façade.
- Tous les ans, faites contrôle le fonctionnement des tiroirs et/ou des clapets.
- Tous les ans, faites vérifier si les joints des portes et des chassinis ne sont pas usés.
Sécurité
Un poèle à bois de WANDERS, c'est toujours une source de chaleur comfortable et sure.
Ce qui est primordial pour assurer la sécurité contre l'incendie, ce sont une installation correcte et un tuyau d'évacuation des gaz de fumée fonctionnant correctement. C'est pourquoit votre installer déva respecter les consignes d'installation comme décrites aux pages 32 et suivantes. Pour un chauffage en toute sécurité, les points suivants sont également importants:
- Chauffez le poèle autant que possible la porte du poèle fermée. Cela augmente le rendement et respecte beaucoup mistréux l'environnement.
- Tenez les jeunes enfants et les personnes infirmes éloignés d'un poèle qui brûle et ne laissez-les pas seuls dans la pierce. Eventuèlement, vous pouvezmettre en place un pare-feu.
- Ne versez ou ne mettez pas des liquides ou des matériaux combustibles sur le poèle. Ils risquent d'endommager le poèle irrémédiablement.
- N'installez jamais le poèle devant un mur couvert de matières combustibles ( comme le papier peint).
- Le poêle à gaz Solea ne peut pas être encastré.
- Entre le Solea et le mur résistant au feu derrière, il doit y avoir un écartement d'au moins 10 centimètres, quel que soit le degré de rotation du poële.
-
La distance entre la face vitrée du poèle et le mur doit toujours être supérieure à 80 centimétres pour des raisons de sécurité incendie.
-
Evitez la présence de matieres combustibles, par exemple des rideaux, des objets en bois (armoires, tableaux) tout pres du poèle ou du conduit de cheminée. Respectez un écartement d'au moins 100 centimètres depuis l'extérieur du poèle ou le conduit de cheminée.
- Si le plancher autour du poèle est fait en matière combustible, utilisez dans ce cas une plaque d'assise. Pour les dimensions minimales reportez-vous aux consignes d'installation à la page 34.
- Le poèle à bois ne doit être réparé que par un instal-lateur agréé en utilisant des pieces d'origine.
Garantie
Votre poèle à bois de WANDERS Metaalproducten B.V. à Netterden bénéficie d'une garantie de 5 ans à partir de la date d'achat, à condition que le poèle ait été installé et utilise conformément aux instructions données dans ce mode d'emploi. La garantie couvre tous les défauts qui résultatais des vices de matière et de construction. Dans ces cas, vous receivez des pieces nouvelles gratuitement. Les frais de salaire et les autres frais n'entrent pas dans le champ de la garantie. Les pieces défectueuses peuvent être expediées franco à WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden, Pays-Bas.
Avant de procéder à la pose de l'appareil vous devrez vérifier si le poèle ne présente pas des dommages visibles. Dans ce cas, il ne faut pas accepter l'appareil en prendre contact avec votre fournisseur.
La garantie ne couvre pas la vitre et ne s'applique pas
aux dérangements provenant d'une mauvaise utilisation, d'un manque de respect de la réglementation nationale et des instructions d'installation et d'emploi fournis avec l'appareil, d'une installation effectuee par un installateur ou revendeur non-agreee par WANDERS, d'un dernier d'entretien et en cas où le poele serait passé en d'autres mains. La garantie ne s'applique pas non plus si un combustible non approprié a ete utilise.
La garantie a une durée de 1 an pour les éléments suivants: toutes les pieces en fonte ou vermiculite, les éléments electriques, le couvercle de thermostat et la laque.
WANDERS n'est pas responsable des éventuelles fissures au platrage de parement et des décolorations des parois, plafonds et/ou grilles après le chauffage du poèle. Les décolorations peuvent être causees par la combustion des grains de poussière dans le manteau de convection. Pour réduire au maximum les fissures au platrage et les décolorations éventuelles, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Vote installateur vous renseignera.
Les plaintes sont examinées après qu'elles ont été représentées par l'établissement de vente, par l'instandateur, accompaniesnes d'une copie de la facture d'achat indiquant la date d'achat.
Les réparations ne donnent pas droit à une prerogation de la durée de garantie. Les dommages conséquents sont exclus.
Instructions d'installation du Solea Madera
| Consignes générales | 32 |
| Préparation | 33 |
| Sécurité anti-incendie | 34 |
| Installation | 34 |
| Réparations | 35 |
| Données techniques Solea Madera | 36 |
Consignes generales
Le Solea Madera ne peut désenter une rotation de 360^ que si les orifices pour l'évacuation des gaz de fumée et pour l'alimentation d'air se trouvent en ligne droite l'un sur l'autre. Le tuyau d'évacuation des gaz de fumée a un diamètre de 150 millimétrres; celui de l'alimentation d'air extérieur a un diamètre de 100 millimétrres.

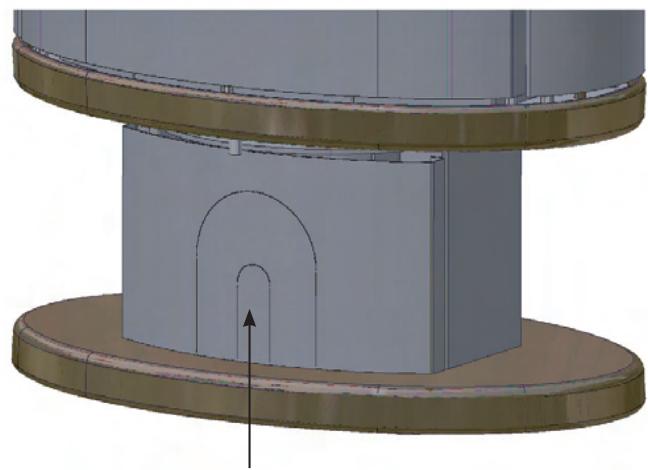

Si le Solea est installé au milieu de la pierce, le tuyau
d'alimentation d'air extérieur peut être posé en passant par un trou perdé dans le plancher. Si le Solea se trouve pres d'un mur, la longueur du tuyau d'amnéée d'air ne peut être supérieure à 1 metre, une courbe de 90 degrés y inclus. Si ce tuyau est plus long, il est nécessaire de prévoir un diamètre plus grand à partir du premier mètre.
Votre poêle à bois doit être monté et raccordé uniquement par un installateur agrée et selon les instructions d'installation suivantes. De plus, les législations et réglementations nationales et locales relatives au montage et à l'utilisation de poêles à bois devront être respectées. WANDERS n'est soumise à aucune garantie si le Solea Madera a été raccordé et/ou installé de manière incomplète ou inappropriée.
Il est interdit d'installer votre poèle:
- Dans les galleries ou couloirs accessibles au public.
- Dans les cages d'escalier, sauf dans les immeubles ne comportant pas plus de deux logements.
- Dans les locaux servant à la manutention de matières facilement inflammables ou explosives.
- Dans les locaux où se trouve une hotte aspirante en marche ou qui sont équipés d'un système de tirage mécanique, sauf dans le cas où l'arrivée de l'air provient directement de l'extérieur, ce qui assure une combustion sans danger.
Preparation
Le conduit de cheminée
Avant de proceder au montage du poèle, vérifiez les
points suivants:
- Si le poèle est raccordé à un conduit de cheminée existant, celui-ci doit d'abord être nettoyé et contrôle par une entreprise de ramonage agrée. Les évventuels clapets de fermeture doivent être enlevés.
- Le tuyau d'évacuation des gaz de fumée du poèle doit être raccordé sans déviations au conduit de cheminée.
- La dépression dans le conduit de cheminée doit être de 12 Pa ou 0,12 mbar au minimum.
- La bouche du conduit de cheminée doit se couver dans la zone d'embouchure 1. Voir les figures et le tableau.
- Avant de faire l'installation, vérifie si le conduit de cheminée est propre, étanche et sans obstacle. Le diamètre prescrit est de 150~mm .
- Les courbes eventuelles dans le conduit de cheminée ne peuvent être supérieures à 45 degrés.
- Vérifiez la capacité du conduit d'évacuer les gaz de fumée de manière suffisante, ajustate et en toute sécurité.
- Les valeurs à retenir pour le calcul du conduit de cheminée se trouvent sous les données techniques.

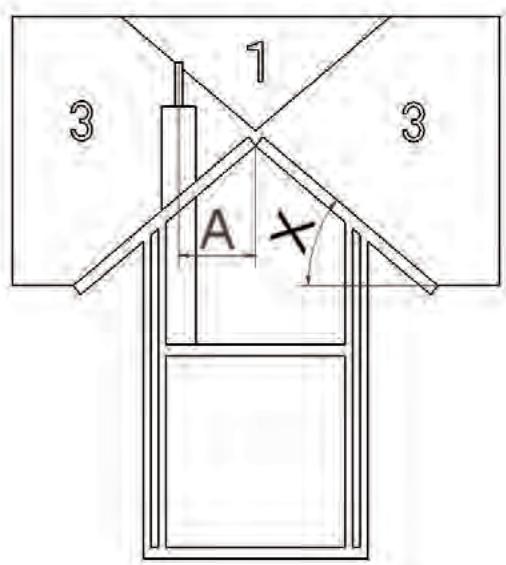

versantxsupérieura 23^

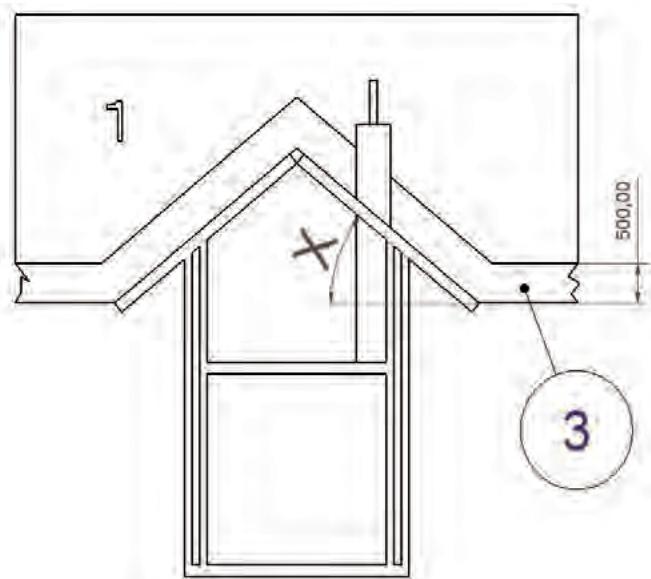

versant x inférieur à 23'
| Hauteur cheminée hors toit à une distance horizontalé A du faîte | |||||||||
| Versant X | distance horizontalé A à partir de la faîte en mètres | ||||||||
| Dans la faîte | 0,5 m | 0,75 m | 1 m | 1,25 m | 1,5 m | 2 m | 3 m | 4 m | |
| \( 25^o \) | 0,5 | 0,75 | 0,85 | 1,0 | 1,1 | 1,2 | 1,6 | 2,5 | 3,3 |
| \( 30^o \) | 0,5 | 0,85 | 1,2 | 1,6 | 2,0 | 2,4 | 3,2 | 4,9 | 6,5 |
| \( 35^o \) | 0,5 | 1,0 | 1,8 | 2,4 | 3,0 | 3,6 | 4,8 | 7,3 | 10 |
| \( 40^o \) | 0,5 | 1,2 | 2,4 | 3,2 | 4,0 | 4,8 | 6,4 | 10 | 13 |
| \( 45^o \) | 0,5 | 1,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 12 | 16 |
Sécurité anti-incendie
En vue de la sécurité anti-incendie, il est important de respecter les prescriptions suivantes avant l'installation du poèle.
- L'éacrement libre jusqu'au mur résistant au feu derrière est de 10 centimètres au maximum, quel que soit le degré de rotation du poèle.
- Si le plancher autour du poèle est fait en matière combustible, utilisez une plaque d'assise.
La plaque doit avoir les dimensions minimales de: - sur le devant de la porte: 50~cm depuis le poèle - à chaque cote de la porte: 30~cm depuis le poèle
3. Respectez un écartement de 80 centimètres au minimum entre le poèle et les objets combustibles, tels que les rideaux, des objets de bois (armoires et tableaux) et des objets de verre. Maintenez une même distance par rapport au conduit de cheminée.
4. Les éléments de construction en bois se trouvant dans le rayon de la chaleur (80 centimètres à partir de l'extérieur du poèle) doivent être habillés de matières résistantes au feu (voir la tableau à la page 37)
5. Si le tuyau d'évacuation des gaz de fumée traverse un plafond et/ou un toit faits en matières combustibles, les entourages (environ 80 centimètres) d'un point de passage doivent être recouverts de matières résistantes au feu. Les solivages et les lignes électriques eventuelles doivent aussi être protégés.
6. Entre le poèle et les éléments de la charpente en的情绪, il doit y avoir une distance de 50 centimètres au moins (toutes directions).
7. Les éléments de construction en bois se trouvant dans la portée du rayonnement de la chaleur (envi-ron 80 centimètres à partir de l'extérieur du poèle) doivent être habillés de matières résistantes au feu.
8. Faites en sorte que la position du poèle empêche la chaleur de pénétrer dans le mur. Une émission de chaleur traversant un mur qui n'est pas protégé peut même entraîner un feu de l'autre côté du mur. Evitez ce risque.
Installation
Le Solea satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée
(art. 15a B-Vg. Des BmfWA). Le poèle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poèles. Le Solea ne peut jamais être encastré.
Votre poèle à bois doit être monté et raccordé uniquement par un installateur/agréé et selon les instructions d'installation suivantes. De plus, les législations et réglementations nationales et locales
relatives au montage et à l'utilisation de poèles à bois devront être respectées. WANDERS n'est soumise à aucune garantie si le Solea a été raccordé ou installé de manière incomplète ou inappropriée.
Amenée d'air de combustion
Le poèle a besoin de l'air de combustion suffisant et frais. Aménagez si nécessaire une prise d'air supplémentaire dont l'endroit doit être choisi aussi pres du poèle que possible pour éviter le courant d'air. Une prise d'air supplémentaire est absolument exigée si:
- La pierce est équipée d'une système de récapération de chaleur.
- La piece est équipée d'un système d'aspiration central.
- Une hotte aspirante est installée dans la même piece.
Une prise d'air qui traverse un mur résistant au feu doit pouvoir être fermée. S'il y a plusieurs apparèils de combustion dans une piece, il faut prévoir des prises d'air en nombre suffisant pour que la combustion se fasse en toute sécurité.
Raccordement du poèle
Assurez-vous que le plancher prévu pour le montage du poèle peut supporter son poids sans problème.
Avant de commencer le montage, il est recommandé de suivre d'abord les consignes du chapitre précédent, intitulé « Préparation ». Attention : menagez votre dos et protégez le plancher pendant toute la durée du montage.
- Pour rendre la rotation du poèle possible, le Solea doit être en ligne droite avec les tuyaux d'alimentation et d'évacuation.
- Raccordez le Solea Madera à une cheminée existante.
- La dépression dans le conduit de cheminée doit être entre 10 à 12 Pa (0,1 à 0,12 milliar).
- Percez, si l'arrivée d'air extérieur est souhaitable, l'orifice souhaité avec un diamètre d'au moins 110 millimétres tout droit sous le tuyau d'évacuation. Respectez la distance minimale de sécurité anti-incendie entre le poële et les murs derrière évén-tuels.
- Prenez des mesures de protection anti-incendie (voir les points de 1 à 8 à la page 34)
- Mettez le poêle sur l'endetroit choisi.
- Ecartez les plaques avant et derrière du socle.
- Mettez le poêle de niveau (voir la photo 01).
- Montez le tuyau entre le poèle et le tuyau d'évacuation. Raccordez au raccord (la bouche du tuyau) une tube de 150 millimétres en prénant soin de faire un passage aussi droit que possible entre le poèle et le conduit de cheminée. La tube doit
etre faite en acier de deux millimetres d'épaisseur au minimum. Il faudra tener compte de l'allongement du tuyau d'environ 1 cm par metre et faire en sorte que le conduit ne se coince pas entre la bouche du tuyau et le plafond.
10. Raccordez, si cela est souhaitable, le tuyau d'amnée de l'air de combustion en prévoyant une diamètre de 100 millimétres au moins. Pour un raccordement à l'arrière, enlevez la piece entaillée de la plaque arrêté du socle du poèle (voir la photo 02).

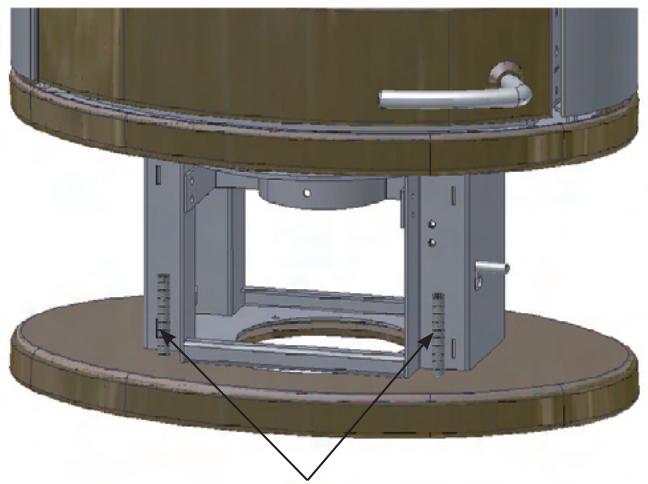

1. Socle sans plaque derrière avec pieds de réglage
2. Socle du Solea avec la pièce entaillée
Réparations
Remplacement de la vente
Attention: le verre est tranchant.

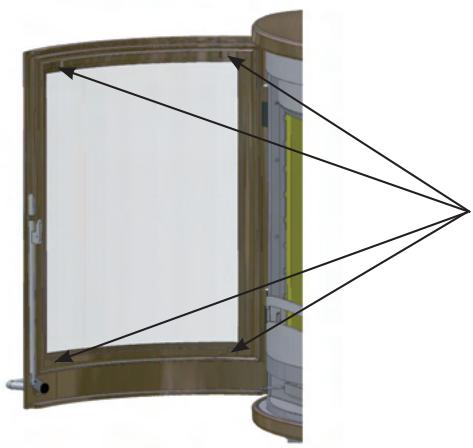

Enlevez les 4 vis et les feuilles de ressort aux angles interieurs de la porte.
Ecartez le verre et les éclats évientuels avec précaution
Enlèvement de la vitre du Solea Madera
Photo de détaill : 6 vis avec tête
Remplacement du thermostat
- Enlevez d'abord le panneau l'边际 droit. Glissez-le vers le haut, tirez-le vers vous et sortez le panneau des tiges en le glissant vers le haut.
- Enlevez le bouton situé sur le devant.
- Enlevez les 6 vis comme montré sur la photo de détaill.
- Ecartez le clapet avec précaution et remplacez le thermostat.
Données techniques Solea Madera
Données techniques
| Verrou de la porte | Ba | I/II |
| Puisance nominale * | 7 | kW |
| Diamètre tuyau gaz de fumées | 150 | mm |
| Chargement en bois maximal | 3 | kg |
| Chargement en lignite maximal | - | kg |
| Volume,chambre de combustion | 0,05 | m3 |
| Surface sol de la chambre de combustion | 0,08 | m2 |
- la chaleur nominale de 8 kW est obtenue par un tirage de la cheminée de 0,12 mbar
Combustible, bûches, 30 x 10 cm
| Chargement maximal | 3 bûches |
| Clapet d'air primaire | max. |
| Trou d'air secondaire | max. |
| Durée de consommation combustible | 1 heures environ |
Valeurs des gaz de fumée selon DIN 4705, DIN 18895 partie 2
| Porte fermée | bois | |
| Quantité gaz de fumée | 8,4 | g/s |
| Température gaz de fumée | 290 | °C |
| Pression préliminaire | 0,12 | mbar |
| Rendement | 78,9 | % |
| CO à 13% O2 | 0,07 | % |
| Particules fines | 26 | mg/m3 |
| Institut d'inspection 1625 . Norme d'inspection EN13240 . Certificat d'essay nr. RRF-400169 | ||
Valeurs indicatives pour la capacité du local à chauffer:
Les locaux ne répondent pas tous aux valeurs R actuelles. Pour le volume des locaux à chauffer, les valeurs suivantes selon DIN 18893 peuvent être retenues:
Par circonstances de chauffage favorables: calcul selon DIN 4701
Par circumstances moins favors: 120 m3
Par circonstances defavorables: 82 m3
Pour un chauffage-temporaire, à une interruption de plus de 8 heures, il est possible de calculer 25% en moins pour le volume àchauffer.
Tableau matériel isolant, NB: seul le matériel indiquedans la zone grise est admis
| Isolation | Emballage | Conduction Thermique | Temp e de serv la plus élevé | Densité | |||||
| no | article | no | forme | no | emballage | no | °C | no | Kg/m3 |
| 10 | Laine minérale | 01 | Bandes | 01 | Matelats piqués | 10 | 100 | 02 | 20 |
| 11 | Laine minérale | 02 | Laine en vrac | Matelats piqués | 12 | 120 | 03 | 30 | |
| 12 | Laine de roche | 03 | Laine | 02 | Matelats piqués | 14 | 140 | 04 | 40 |
| 13 | Scories | Granulat | G. courbe 2 | 16 | 160 | 05 | 50 | ||
| 04 | Feutre | 06 | 60 | ||||||
| 05 | Mat. a lamelles | 10 | Ecailles | 07 | 70 | ||||
| G. courbe 1 | 08 | 80 | |||||||
| 06 | Matelats piqués | 11 | Ecailles | 09 | 90 | ||||
| 07 | Panneaux | G. courbe 2 | 10 | 100 | |||||
| 08 | Plats | 72 | 720 | 11 | 110 | ||||
| 09 | Segments | 20 | Panneaux | 74 | 740 | 12 | 120 | ||
| 10 | Tressés | G. courbe 1 | 76 | 760 | 13 | 130 | |||
| 21 | Panneaux G. courbe 2 | 18 | 180 | ||||||
| 99 | Autres | 99 | Seul | 99 | 99 | ||||
Sélectionnez le matériel d'iso1ation proposé au tableau. ATTENTION: Le groupe 99 est INTERDIT.
