DFM 4X4 - Équipement audio professionnel AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur audio multicanaux
Marque	AKG
Modèle	DFM 4X4
Nombre de canaux audio	4 entrées symétriques / 4 sorties symétriques
Alimentation	Adaptateur secteur 20 V CC fourni
Logiciel de contrôle	LecNet for AKG (PC, connexion RS-232)
Fonctions principales	Égalisation, filtres (ADF anti-larsen, Notch, passe-bande, etc.), compresseurs, limiteurs, délai audio, matrice de routage, entrées/sorties programmables
Protection anti-larsen	ADF (Anti Digital Feedback) automatique par canal
Mémoires internes	8 presets non volatiles
Entrées de commande	13 broches programmables (contact ou tension continue 0-5 V)
Sorties de commande	8 broches programmables (contact à la masse, max 40 V / 100 mA)
Connectivité en cascade	Embases EXPANSION IN/OUT pour chaîner plusieurs unités
Accessoires fournis	Adaptateur secteur, câble RS-232, câble d'extension LecNet, CD-ROM logiciel
Entretien et nettoyage	Chiffon légèrement humide, débrancher l'adaptateur secteur avant nettoyage
Sécurité	Ne pas ouvrir, éviter liquides, utiliser exclusivement l'adaptateur fourni, respecter la tension secteur
Domaines d'application	Sonorisation professionnelle, installations fixes, traitement audio multicanal
Conformité	CE, RoHS (estimation)

FOIRE AUX QUESTIONS - DFM 4X4 AKG

Comment installer le logiciel LecNet for AKG ?

Insérez le CD-ROM fourni dans le lecteur CD de l'ordinateur. Le programme d'installation démarre automatiquement. Suivez les instructions à l'écran. Acceptez le répertoire par défaut et choisissez l'installation Typical si vous n'êtes pas familier. Cliquez sur Next jusqu'à la fin.

Comment connecter le DFM 4X4 à un ordinateur ?

Utilisez le câble RS-232 fourni pour relier le port série de l'ordinateur à l'embase correspondante du DFM 4X4. Mettez l'appareil sous tension, puis lancez le logiciel LecNet Master Pro.

Comment configurer la protection anti-larsen (ADF) ?

Dans le logiciel, allez dans le sous-menu Filter Setup. Sélectionnez une sortie, puis un filtre. Choisissez ADF dans la liste Filter Type. Augmentez le volume jusqu'à accrochage : le filtre atténuera automatiquement la fréquence larsen. Répétez pour plusieurs fréquences si nécessaire.

Comment programmer une entrée de commande pour rappeler un preset ?

Allez dans Programmable I/O. Sélectionnez l'entrée souhaitée (In 1 à In 13). Sous Function, choisissez Preset Recall. Indiquez le numéro du preset à rappeler. Cliquez sur Apply et mémorisez le preset.

Comment cascader plusieurs DFM 4X4 ?

Reliez l'embase EXPANSION OUT du premier appareil à l'embase EXPANSION IN du suivant à l'aide du câble d'extension LecNet fourni. Continuez ainsi. Aucun commutateur maître/esclave n'est nécessaire.

Comment régler le délai audio pour des haut-parleurs supplémentaires ?

Dans le logiciel, cliquez sur Audio Delay. Mesurez la distance entre les haut-parleurs principaux et le premier haut-parleur supplémentaire. Saisissez cette distance en mètres. Envoyez un signal impulsionnel (claquement) et ajustez le retard jusqu'à n'entendre qu'un seul son. Mémorisez le preset.

Quels sont les types de filtres disponibles ?

Le DFM 4X4 offre des filtres de type Notch, ADF (anti-larsen), passe-bande, etc. La fréquence est réglable de 20 Hz à 20 kHz, la largeur de bande de 0,5 à 2,55 octaves. Vous pouvez visualiser ±15 dB ou ±30 dB.

Comment nettoyer le DFM 4X4 ?

Utilisez un chiffon légèrement humide (pas mouillé). Débranchez l'adaptateur secteur avant nettoyage. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur l'embase PWR IN et sur la prise secteur. Assurez-vous que la tension secteur correspond à celle indiquée sur l'adaptateur. Si le problème persiste, contactez le service après-vente.

Comment mémoriser un preset dans le DFM 4X4 ?

Après avoir effectué tous les réglages souhaités, allez dans le menu File puis cliquez sur Save Active Setup to DFM4X4 Preset... pour enregistrer dans la mémoire interne. Donnez un nom au preset.

MODE D'EMPLOI DFM 4X4 AKG

Mode d'emploi abrégé. 12

À dire attentivement avant la mise en service de l'appareil

1. Attention de ne pas renverser de liquide ou de ne pas faire tomber un objet quelconque dans les fentes de ventilation de l'appareil.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mesurer l'appareil en service, vérifie si la tension de service indiquée sur l'adaptateur secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilisez jamais l'appareil avec une alimentation autre que l'adaptateur secteur pour courant alternatif et tension de sortie de 20V c. a. fourni avec l'appareil. Tout autre type de courant ou de tension risquerait de provoquer de sérieux dégâts sur l'appareil!
6. S'il arrivait qu'un objet quelconque ou du liquide pénètre à l'intérieur de l'appareil, mettez immédiatement la chaîne hors service. Débranchez aussitôt l'adaptateur secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque vous avez l'intention de rester quelque temps sans utiliser l'appareil, débranchez l'adaptateur secteur. Tant que l'adaptateur est branché sur la prise secteur, l'appareil n'est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateurs, tuyaux de chauffage, amplis, etc.) et ne l'exposez pas au rayonnement direct du soleil, à une atmosphère poussièreuse ou humide, à la pluie, aux vibrations ou aux chocs.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro, séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez surtout pas de débrancher avant l'adaptateur secteur! N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la laque et les éléments en plastique.
11. N'utilisez jamais l'appareil pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégats qui résultaient d'une manipulation inappropriée ou d'une utilisation non conforme.

1.2 Environnement

1. L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher l'adaptateur du secteur lorsque l'appareil restera un certain temps sans être utilisé.
2. Lorsque vous jetterez l'appareil, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément à la règlementation en vigueur.

2.1 Introduction

Le DFM4X4 est l'un des processeurs audio multicanaux les plus performants sur le marché. Avec son processeur de signaux audio à 4 canaux et la protection numérique automatique contre les effets de larsen (ADF) sur chaque canal, le DFM4X4 représente une solution compacte d'une extrême souplesse pour les applications de sonorisation les plus variées. Le DFM4X4 possède en outre 13 entrées de commande programmables et 8 sorties de commande programmées que vous pouvez configurer à volonté ainsi que 8 emplacements de mémoire non volatile pour memoriser vos préprégla.

Pour des informations plus détaillées sur cet appareil et son fonctionnement, veuillez vous reporter au manuel DFM4X4 en anglais. Si vous avez des questions veuillez vous adresser au spécialiste des produits SR chez AKG, J. Bakker: Tél.: [phone], E-mail [e-mail]

2.2 Fournitures d'origine

1 DFM4X4 1 adaptateur secteur 1 CD-ROM avec logiciel "LecNet for AKG" 1 câble RS 232 1 câble d'extension LecNet

3.1 Entrées audio

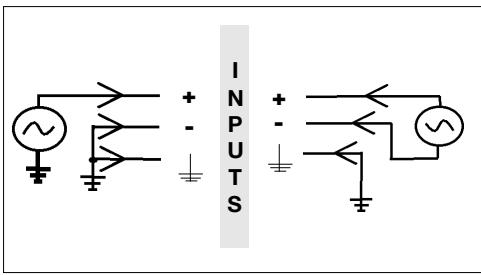

Fig. 1: Branchement de sources de signaux asymétriques (à gauche) et symétriques (à droite).

Raccordez les sources de signaux aux raccords INPUT au dos du DFM4X4

Vous disposez de 4 entrées symétriques sur lesquelles vous pouvez raccorder des sources de signaux aussi bien symétriques qu'asymétriques.

3.2 Sorties audio

Raccordez les embases OUTPUT sur les entrées voulues. Le DFM4X4 possède 4 sorties symétriques.

Pour le raccordement sur une entrée asymétrique, reliez le conducteur intérieur du câble à la sortie "+" et le blindage à la sortie masse.

Important : La sortie "--" doit rester libre.

Raccordez le DFM4X4 à votre ordinateur à l'aide du cable RS-232.

1. Branchez le cable de l'adaptateur secteur fourni sur l'embase PWR IN en face arrêté du DFM4X4.
2. Branchez l'adaptateur secteur sur une prise secteur.

Pour cascader plusieurs DFM4X4, raccordez l'embase EXPANSION OUT du premier appareil à l'embase EXPANSION IN de l'appareil suivant à l'aide du cable d'extension LecNet fourni d'origine et ainsi de suite.

Etant donné que le cable d'extension LecNet ne conduit pas de signal audio, il n'est pas nécessaire de désigner un des appareils de la chaîne comme "Maître". C'est la raison pour laquelle le DFM4X4 n'a pas de commutateur "Maître/Esclave".

3.3 Branchement à l'ordinateur 3.4 Branchement au secteur 3.5 Embases EXPANSION IN/OUT

4 Mode d'emploi

1. Introduisez le CD-ROM fourni dans le lecteur CD de votre ordinateur. Le programme d'installation démarre automatiquement.
2. Conformez-vous aux instructions données sur l'écran.
3. Lorsque vous êtes invité à le faire, indiquez votre nom et celui de la société; nous vous recommandons d'accepter le répertoire proposé pour le programme.
4. Si vous n'êtes pas familiarisé avec le logiciel LecNet, nous vous conseillons de cliquer sur "Typical" pour une installation simple.
5. Cliquez sur "Next" et acceptez le réglage prédéfini en cliquant encore deux fois sur "Next".
6. Lorsque vous êtes invité à le faire, cliquez sur "Finish" pour terminer l'installation.
7. Pour démarrer le logiciel, il suffit alors de cliquer sur "Start/Program/LecNet for AKG".

4.1 Installation du logiciel

Avant de lancer le programme :

• Vérifiez si le DFM4X4 est raccordé à l'ordinateur. Si ce n'est pas le cas, reliez le DFM4X4 à l'ordinateur à l'aide du câble RS-232 fourni. Mettez le DFM4X4 en service.
• Avant de définir les paramètres ou de raccorder d'autres appareils, attribuez une adresse univoque - un chiffre entre 128 et 256 - à chaque appareil. On ne peut changer d'adresse qu'en raccordant un appareil à la fois à l'ordinateur. Pour AS16x12 et AS8, mettez en outre le commutateur Maitre/Esclave sur "Master".

4.2 Configuration du logiciel

1. Lancez le programme avec "Start/Programs/LecNet for AKG/LecNet Master Pro" ou par un double clic sur le raccourci que vous aurez éventuellement mis sur votre écran.

Le programme LecNet vérifie quels sont les appareils raccordés à l'ordinateur et trouve donc automatiquement le DFM4X4 que vous avez raccordé.

Fig. 2: Vérifier les appareils...

4.2.1 Choisir l'appareil

1. Cliquez sur "Devices/Select Device..." dans le menu "LecNet Master Pro". On doit apparaitre les adresses de tous les appareils raccordés.
2. Cliquez sur l'adresse de l'appareil que vous voulez programmer. Vous arriverez ainsi à un menu de programmation actif pour le DFM4X4.

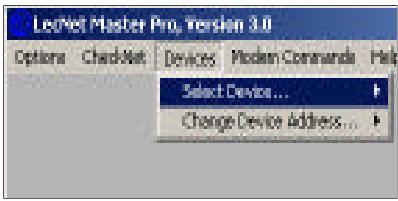

Fig. 3 : Chercher le masque de programmation pour le DFM4X4...

1. Dans le sous-menu "Input Gain" vous pouvez effectuer le réglage fin de l'amplification d'entrée et définir la plage de réglage (valeurs mini/maxi) de la télécommande à partir des entrées de commande programmables.
2. Une fois que vous avez terminé tous les réglages, entrez ces réglages en mémoire dans un "Preset". Pour mémoriser sur l'ordinateur, cliquez sur "File/Save Active Setup to Disk File...". Pour mémoriser sur le DFM4X4, cliquez sur "File/Save Active Setup to DFM4X4 Preset...".
3. Cliquez sur le sous-menu "Matrix Setup" et établissez les connexions de matrice voulues.
4. Mémorisez vos réglages dans un "Preset"

4.2.3 Connexions de la matrice

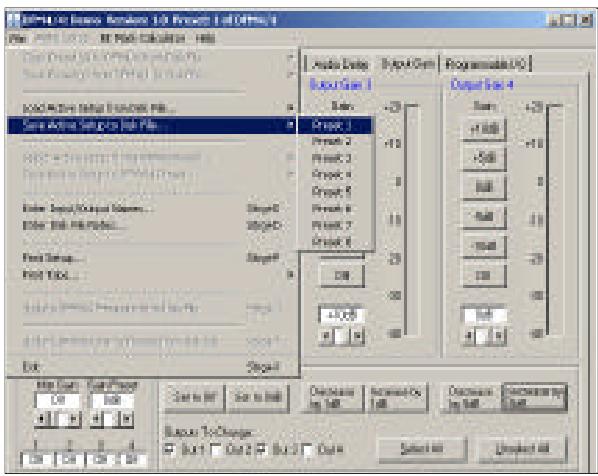

Fig. 4: Régler l'amplification d'entrée et matrice, mémorisation du réglage

4.2.4 Amplification de sortie

1. Cliquez sur "Output Gain" et régalez l'amplification de chaque sortie ainsi que la plage de réglage (valeurs mini/maxi) de la télécommande à partir des entrées de commande programmables. Dans la section "Master Output", vous pouvez régler simultanément le niveau de plusieurs sorties.
2. Mémorisez vos réglages dans un "Preset".

4.2.5 Filtres

1. Cliquez sur "Filter Setup" et choisissez la sortie sur laquelle vous voulez régler les filtres.
2. Cliquez sur le premier contrôle. Le contrôle apparaît en jaune.
3. Choisissez le type de filtrage souhaité dans la liste intitulée "Filter Type".

La fréquence est réglable entre 20 Hz et 20 kHz pour tous les filtres à l'exception des filtres de Notch ADFE. Pour les filtres à bande passante réglable, vous pouvez varier la largeur de la bande entre 0,5 et 2,55 octaves. Vous pouvez désirer une plage de visualisation de ±15 dB ou ±30 dB.

1. Nous vous conseillons de vérifier soigneusement vos réglages à l'écoute et de ne plus les modifier dès que vous êtes satisfait du son obtenu.
2. Après avoir égalisé le son, activez un contrôle ADFE et montez le volume jusqu'à accrochage larsen. L'ADFÉ abaisse automatiquement, de façon importante, la fréquence à laquelle se produit le

premier accrochage.

Répétez cette opération jusqu'à ce que vous ayez un volume suffisant. On peut très bien avoir 3 ou 4 fréquences ADFE fixes en plus de l'égalisage. (Si vous avez malgré tout encore des effets larsen sur d'autres fréquences, il conviendra de chercher une solution acoustique au problème.)

1. Si vous avez encore des filtres disponibles, vous pouvez les définir comme filtres ADFE. À cet effet, cliquez sur un filtre ; il apparait en jaune. Sélectionnez "ADF" dans la liste "Filter Type". N'augmentez PAS le volume. De cette manière, le filtre ne sera pas accordé à une fréquence donnée.

Ces filtres ADFE réagissant au Larsen et reviennent à l'état initial lorsque vous éteignez le DFM4X4.

1. Mémorisez vos réglages dans un "Preset".

4.2.6 Compresseurs

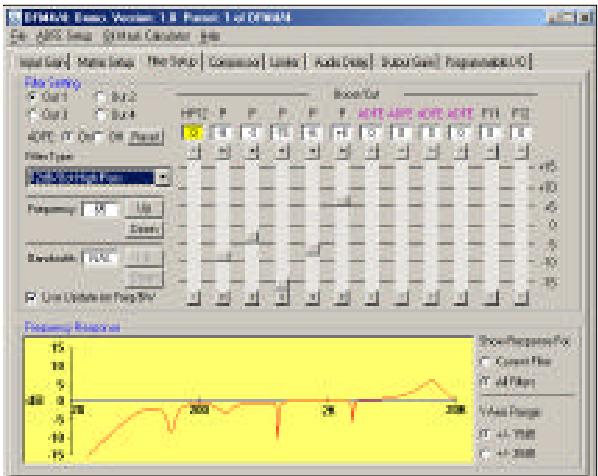

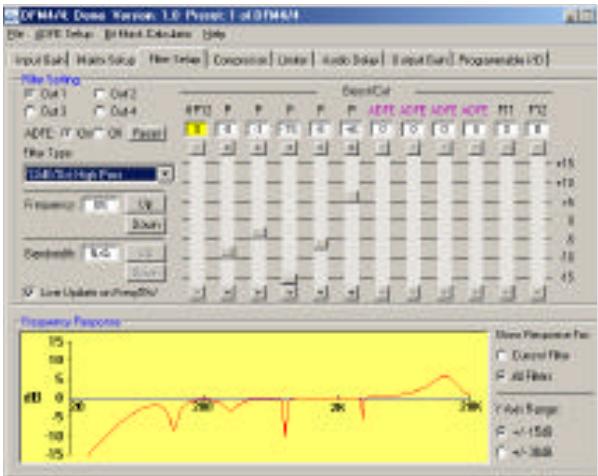

Fig. 5: Réglage des filtres

Les compresseurs vous permettent de contrôler la dynamique du signal audio.

1. Cliquez sur "Compressor" pour arriver aux paramètres du compresseur.
2. Commencez par régler le rapport de compression (Compression Ratio). Vous avez le besoin entre 6 rapports, de 1:1 (pas de compression) à 5:1 (très forte compression).
3. Réglez "Threshold" (seuil de réponse - niveau à partir duquel le compresseur intervient), "Attack Time" (délai d'intervention du compresseur lorsque le niveau du signal dépasse le seuil de réponse) et "Release Time" (délai de suppression de la compression lorsque le niveau du signal tombe à nouveau au-dessous du seuil de réponse).

Remarque : Avec un début "Attack Time" très court, un début "Release Time" trop long et un taux de compression trop élevé, vous risquez d'obtenir un désagréable effet de "pompage".

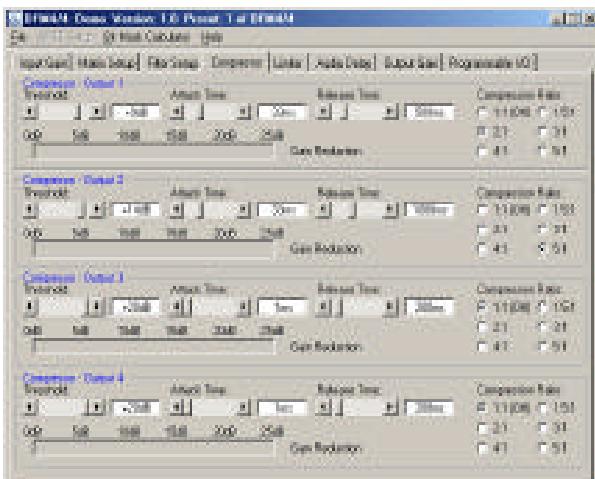

Fig. 6: Sous-menu "Compressor"

1. Mémorisez vos réglages dans un "Preset".

4.2.7 Limiteurs

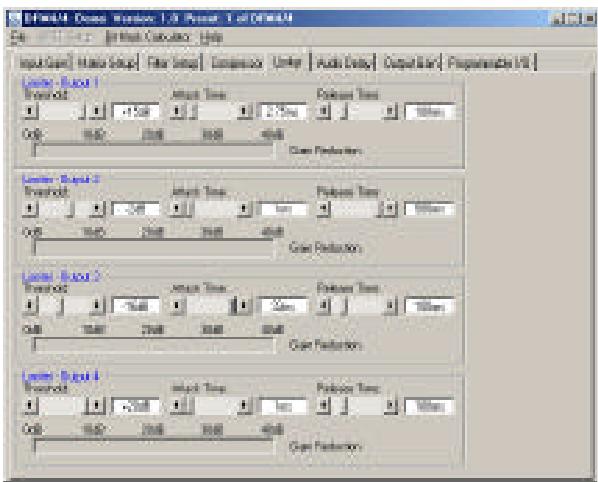

Fig. 7: Sous-menu "Limiters"

Les limiteurs vous permettent de définir une limite maximum absolue que le niveau de sortie ne devra pas dépasser.

1. Cliquez sur "Limiters". Les limiteurs ont les mêmes paramètres que les compresseurs sauf le rapport.
2. Choisissez les valeurs pour "Threshold" (seuil de réponse - niveau à partir duquel le limiteur intervient), "Attack Time" (délai d'intervention du limiteur lorsque le niveau du signal dépasse le seuil de réponse) et "Release Time" (délai de suppression de la réduction de l'amplification lorsque le niveau du signal tombe à nouveau au-dessous du seuil de réponse).
3. Mémorisez vos réglages dans un "Preset".

Pour la sonorisation d'espaces très longs et étroits, on a souvent besoin de haut-parleurs supplémentaires vers le fond de la salle. Procédez comme suit pour calculer le retard nécessaire pour chacun des haut-parleurs supplémentaires:

1. Enregistrez un claquement sec ou un battement de caisse claire.
2. Placez un micro (3) à 8 m environ du premier haut-parleur supplémentaire (2).
3. Mesurez la distance entre les haut-parleurs principaux (1) et le premier haut-parleur supplémentaire (2).
4. Cliquez sur "Audio Delay".
5. Écrivez la distance mesurée dans la case "Meters" (sauf si vous avez mesuré la distance en pieds).
6. Mettez un casque de bonne qualité (p. ex. le K 240 ou le K 270 d'AKG).
7. Envoyez le claquement ou le battement de caisse claire à la sono en le passant en boucle et réglez le retard ("Audio Delay") de manière à ne plus entendre deux claquements ou battements mais un seul.
8. Répétez les étapes de 1 à 7 pour tous les autres haut-parleurs supplémentaires.
9. Mémorisez vos réglages dans un "Preset".

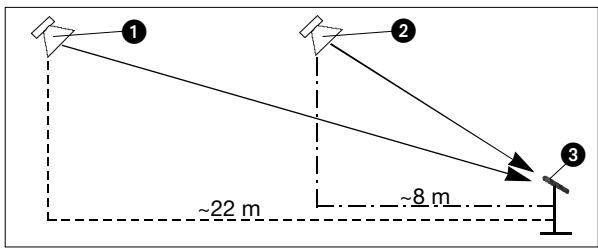

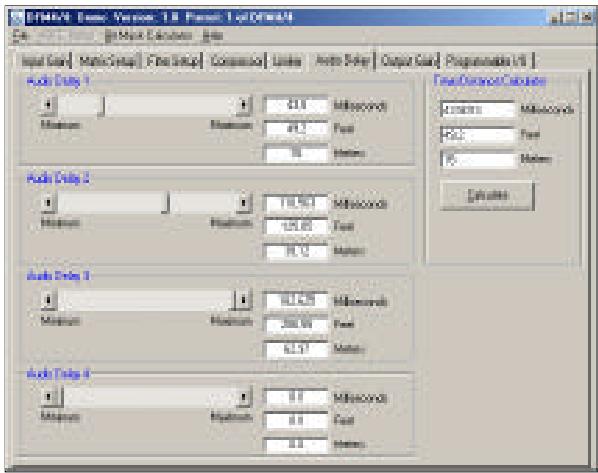

Fig. 8 : Sous-menu "Audio Delay" Fig. 9 : Haut-parleur principal (1), haut-parleur supplémentaire à déclenchement retardé (2), microphone (3)

1. Cliquez sur "Programmable I/O".
2. Allez sur "Select Programmable Input" (avant-derrière ligne du menu) et sélectionnez une entrée de commande de "In 1" à "In 13".
3. Choisissez sous "Function" la fonction que vous souhaitez exécuter, p. ex. "Preset Recall" si vous voulez reprendre un réglage en mémoire.
4. Marquez le réglage mémorisé voulu dans la ligne "Preset".

Lorsque you've des réglages d'entrée ou de sortie analogiques, pour augmenter ou diminuer le volume ou "muter" le signal, CHOISSEZ I'ENTREE ou la sortie correspondante en cliquant sur "Applies To: Inputs" ou "Applies To: Outputs".

1. Cliquez sur "Apply".
2. Mémorisez vos réglages dans un "Preset". Notez qu'à chaque "Preset" vous pouvez attribuer une fonction différente à chaque broche d'entrée de commande programmable.

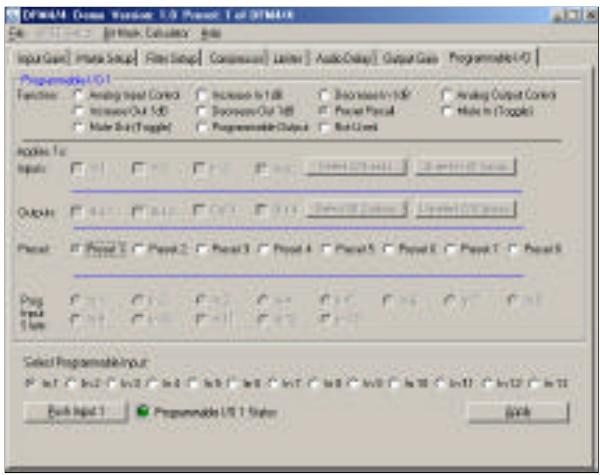

4.2.9 Entrées de commande programmables Fig. 10: Sous-menu "Programmable I/O", exemple 1 4.2.10 Sorties de commande programmes

1. Cliquez sur "Programmable I/O".
2. Sélectionnez la sortie de commande à programmer : allez sur "Select Programmable Input" (avant-dernière ligne du menu) et sélectionnez un canal de "In 1" à "In 8".
3. Cliquez sur "Programmable Output" dans la zone "Function". La broche sélectionnée est alors définie comme sortie de commande.
4. Choisissez sous "Prog Input State" l'entrée de commande programmable dont vous pouvez afficher l'état momentané.

Dans l'exemple (Fig. 11), la broche 1 est définie comme sortie de commande programmable. "In 1" apparait donc en gris dans la ligne "Prog Input State".

Remarque : Il n'est pas possible d'attribuer deux fonctions différentes à la même broche dans un même "Preset". 5. Mémorisez vos réglages dans un "Preset".

Comme pour les entrées programmables, vous pouvez attribuer à chaque "Preset" une fonction différente.

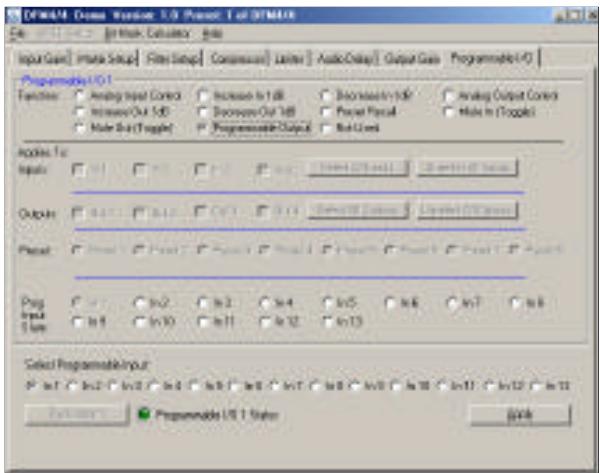

Fig. 11: Sous-menu "Programmable I/O", exemple 2

Les 13 broches d'entrée de commande programmables vous permettent de régler différents paramètres du DFM4X4. Vous pouvez utiliser comme signal de commande soit un contact de travail, soit une tension c. c. Les fig. 12 à 14 représentent quelques schémas de connexion pour les broches d'entrée de commande programmables.

Chaque broche d'entrée de commande programmable est connectée à +5 V c. c. par l'intémidaire d'une résistance protectrice interne de 100 k; on n'a donc pas besoin de résistance externe.

4.3 Connexion des broches d'entrée de commande programmables

Si vous voulez appliquer une tension c. c. régable en continu comme signal de commande à une des entrées de commande programmables, cliquez sur "Analog Input Control" ou "Analog Output Control" dans la ligne "Function" du sous-menu "Programmable I/O" du logiciel LecNet.

Fig. 12 à 14

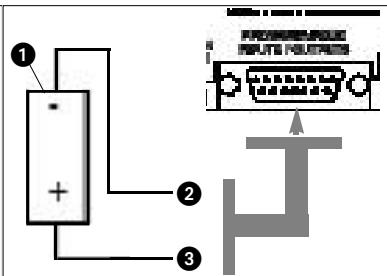

Fig. 14: Commande par source de tension c. c.(1) réglé en continu de 0V à +5V

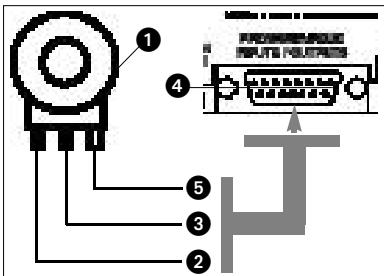

Fig. 12: Réglage d'amplification analogue à l'aide d'un potentiomètre linéaire de 10k (1).

2 = Bute gauche masse.

3 = Connexion médiane broche d'entrée de commande programmable (4).

5 = Bute droite - > +5V

Fig. 13: Commande par contact de travail (1).

2 = masse,

3 = connexion à la broche d'entrée de commande calculable

2 = masse,

3 = connexion à la broche d'entrée de commande calculable

4.4 Connexion des broches de sortie de commande programmables

Les 8 broches de sortie de commande programmables du DFM4X4 seront à la visualisation de l'état momentané d'une entrée de commande programmable.

Chacune des sorties de commande programmables correspond électriquement à un contact de travail. À l'état "actif", la broche de sortie de commande est à la masse. La sortie de commande programmable accepte une tension maximale de 40V et une intensité de courant permanent de 100mA.

Vous pouvez brancher des LED sur l'alimentation +5V des entrées de commande programmables; notez toutefois que la consommation totale de toutes les LED allumées ne doit pas dépasser 100 mA.

Vous pouvez également utiliser des relais de 5 V sur l'alimentation +5V des entrées de commande programmables à condition également que la consommation totale de toutes les bobines de relais ne dépasse pas 100mA.

Notez que le relais représenté à la Fig. 17 est alimenté par une source de tension externe. Cette dernière n'est nécessaire que si les bobines ont besoin d'une tension supérieure à 5 V.

Les fig. 15 à 17 montrent quelques exemples de connexion externe.

Fig. 17 : Le relais s'excite lorsque la sortie de commande programmable est active.

Fig. 15 à 17

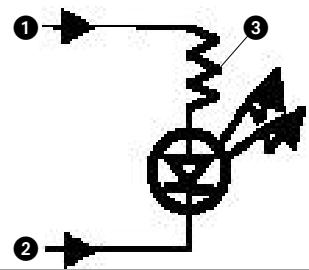

Fig. 15 : La LED s'allume lorsque la sortie de commande programmable est active.

1 = +5V c.c. fournies par la broche d'entrée de commande programmable 14

2 = broche de sortie de commande programmable

3 = 380

Fig. 16 : La LED s'éteint lorsque la sortie de commande programmable est active.

1 = +5V c. c. fournies par la broche d'entrée de commande programmable 14 2 = broche de sortie de commande programmable 3 = 380 4 = mise à la masse via la broche de sortie de commande programmable 15

La bobine de relais (1) ne doit pas absorber plus de 100mA. 2 = Diode 1N001 ou équivalente 3 = Source de tension c. c. externe (<40 V c. c.) 4 = Broche de sortie de commande programmable 5 = Mise à la masse via la broche de sortie de commande programmable 15

Important: doit libérer la connexion "-".

Fig. 5: Ajustement des filtres
