Type de produit	Récepteur radiofréquence pour thermostat d'ambiance
Marque	Danfoss
Modèle	RX3
Dimensions (L x l x h)	86 x 86 x 30 mm (estimation standard)
Poids	150 g (estimation)
Alimentation	230 Vca ± 15 %, 50 Hz
Fréquence de fonctionnement	433,92 MHz
Portée maximale	30 mètres en espace libre
Type de contact	1 x SPDT (inverseur), 2 x SPST (simple)
Caractéristiques de contact	264 Vca, 3 (1) A
Degré de protection	IP 40
Température ambiante max.	45 °C
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Classification logiciel	Classe A
Fonctions principales	Réception radio des ordres du thermostat, commutation de 3 circuits (1 inverseur + 2 simples)
Procédure d'appairage	3 étapes : appairage thermostat, puis récepteur canal par canal avec touches PROG + CHx
Indicateur visuel	Voyant vert clignotant lors de l'appairage
Matériau du boîtier	Plastique ignifugé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation par un professionnel.
Informations générales	Récepteur pour systèmes de chauffage radiocommandés Danfoss. Compatible avec thermostats de type A, B, C.

FOIRE AUX QUESTIONS - RX3 DANFOSS

Comment appairer le récepteur RX3 avec un thermostat ?

Placez le thermostat en mode apprentissage (selon son type : maintenir + pendant 3s, ou appuyer sur LEARN). Puis sur le RX3, pour chaque canal, maintenez les touches PROG et CHx (CH1, CH2 ou CH3) enfoncées 3s jusqu'à ce que le voyant vert clignote. Le thermostat transmet en continu pendant 5 minutes.

Que faire si le voyant du RX3 ne clignote pas lors de l'appairage ?

Vérifiez que l'alimentation 230 V est bien présente. Assurez-vous de maintenir les touches PROG et CHx pendant au moins 3 secondes. Si le voyant reste éteint, le récepteur est peut-être défectueux.

Quelle est la portée maximale du récepteur RX3 ?

La portée est de 30 mètres en espace libre. Des obstacles comme les murs ou les cloisons peuvent réduire cette distance.

Le RX3 peut-il commander plusieurs thermostats ?

Non, chaque récepteur est prévu pour un thermostat. Cependant, le RX3 possède trois canaux (CH1, CH2, CH3) qui peuvent être appairés à un seul thermostat pour commander trois charges différentes (par exemple chauffage, refroidissement, ventilation).

Quels types de thermostats sont compatibles avec le RX3 ?

Les thermostats Danfoss de type A (touches +), type B (touche LEARN), et type C (LEARN sous le cadran) sont compatibles. Voir la notice du thermostat pour la procédure d'apprentissage.

Comment câbler le récepteur RX3 ?

Le RX3 doit être installé par un électricien qualifié. Il se connecte sur secteur 230 V~. Les contacts sont : 1 SPDT (commun, NF, NO) pour CH1, et 2 SPST (NO) pour CH2 et CH3. Respectez les schémas de la notice.

Le voyant vert reste allumé en permanence, est-ce normal ?

Non, le voyant ne clignote que pendant l'appairage. En fonctionnement normal, il est éteint ou s'allume brièvement lors de la réception d'un signal. Si le voyant est fixe, cela peut indiquer un défaut.

Puis-je utiliser le RX3 en extérieur ?

Non, l'indice de protection IP40 n'est pas adapté à l'extérieur. Installez-le dans un endroit sec et à l'abri des projections d'eau.

Comment réinitialiser le récepteur RX3 ?

Il n'y a pas de procédure de réinitialisation décrite. Pour effacer un appairage, vous pouvez répéter la procédure d'apprentissage avec un nouveau thermostat, ce qui remplace l'ancienne configuration.

Que faire si le chauffage ne répond pas aux ordres du thermostat ?

Vérifiez d'abord que le récepteur est sous tension. Ensuite, contrôlez l'appairage : le thermostat doit être à moins de 30 m et sans obstacle majeur. Si le problème persiste, testez le thermostat sur un autre récepteur.

MODE D'EMPLOI RX3 DANFOSS

Instructions d'installation Instructions d'utilisateur

Instructions d'installation Instructions d'utilisateur

FRANCAIS	SPÉCIFICATIONS
Module récepteur pour thermostat d'ambiance (programmable) radiocommandé: voir page 3
Alimentation	230 Vca ± 15%, 50Hz
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Température ambiente maximale	45°C
Type de contact	RX1 - 1 x SPDT, type 1B
	RX2 - 1 x SPDT, 1 x SPST, type 1B
	RX3 - 1 x SPDT, 2 x SPST, type 1B
Caracteristique de contact	264 Vca, 3 (1) A (a la tension nominale)
Degré de protection	IP 40
Niveau de recyclage	Degré 2
Portée max.	30 mètres
Fréquence de fonctionnement	433.92 MHz
Classification logiciel	Classe A
Essai à la bille	2.5kV
Tension assignée de tenue au choc	75°C

Thermostat (voir page 3 pour connaître le type de thermostat)

Point 1. Type A Appuyez sur les touches + en les maintenant enfoncées pendant 3 secondes Type B Appuyez sur la touche LEARN en la maintenant enfoncée pendant 3 secondes

Type C Retirez le cadran, appuyez sur la touche LEARN en la maintenant enforcée pendant 3 secondes (située sous le cadran de réglage) Ne pas replacer le bouton tant que le processus

Learn n'est pas terminé

Le thermostat transmet alors en continu pendant 5 minutes.

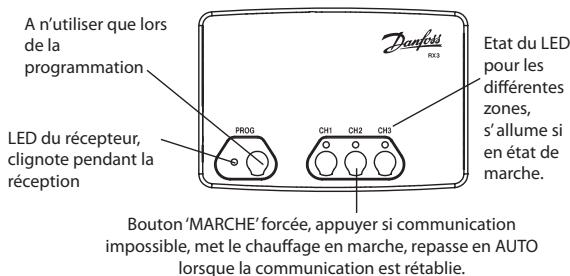

Récepteur

Point 2. RX1 Appuyez sur les touches PROG et CH1 en les enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote

Point 3. RX2 / RX3 (si applicable) Etat 1 - exécute les points 1-2 pour CH1 Etat 2 (RX2 & RX3) - Patientez 5 min, exécute le point 1, puis appuyez sur les touches PROG + CH2 du RX2/RX3 Etat 3 (RX3 uniquement) - Patientez 5 min, exécute le point 1, puis appuyez sur les touches PROG + CH3 du RX3
