RX2 - Récepteur radiofréquence DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur radiofréquence pour thermostat d'ambiance
Marque	DANFOSS
Modèle	RX2
Alimentation	230 Vca ± 15%, 50 Hz
Fréquence de fonctionnement	433,92 MHz
Portée maximale	30 mètres
Degré de protection	IP 40
Type de contact	1 x SPDT + 1 x SPST (type 1B)
Caractéristique de contact	264 Vca, 3 (1) A
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Température ambiante maximale	45 °C
Classification logiciel	Classe A
Tension assignée de tenue au choc	2,5 kV
Essai à la bille	75 °C
Niveau de recyclage	Degré 2
Compatibilité thermostats	Types A, B, C (voir notice pour identification)
Fonction d'apprentissage	Oui, via boutons PROG + CH1 (CH2, CH3 selon canal)
Indicateur visuel	Voyant vert clignotant en mode apprentissage
Sécurité	Installation par un professionnel recommandée
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Aucune pièce détachable, appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - RX2 DANFOSS

Comment associer le récepteur RX2 à un thermostat ?

Pour associer, placez d'abord le thermostat en mode apprentissage (selon type A, B ou C). Ensuite, sur le récepteur RX2, appuyez sur les touches PROG et CH1 pendant 3 secondes jusqu'à ce que le voyant vert clignote. Pour le second canal (CH2), répétez l'opération avec PROG et CH2 après 5 minutes.

Quelle est la portée maximale du RX2 ?

La portée maximale est de 30 mètres en champ libre. Les obstacles métalliques ou les murs épais peuvent réduire cette portée.

Que faire si le voyant ne clignote pas lors de l'apprentissage ?

Vérifiez d'abord que l'alimentation 230V est bien présente et que le récepteur est sous tension. Essayez de réinitialiser le récepteur en maintenant PROG + CH1 enfoncés pendant 5 secondes. Si le voyant ne s'allume toujours pas, le récepteur peut être défectueux.

Puis-je utiliser le RX2 avec n'importe quel thermostat DANFOSS ?

Le RX2 est compatible avec les thermostats de types A, B et C décrits dans la notice. Vérifiez le type de votre thermostat avant de procéder à l'apprentissage.

Comment réinitialiser le récepteur RX2 ?

Pour réinitialiser, appuyez et maintenez les touches PROG et CH1 pendant 5 secondes. Le voyant vert clignotera pour confirmer la réinitialisation.

Quelle est la tension d'alimentation du RX2 ?

Le RX2 fonctionne sous 230 Vca ± 15%, 50 Hz. Assurez-vous que l'alimentation est conforme avant de raccorder.

Le RX2 est-il compatible avec des thermostats d'autres marques ?

Non, le RX2 est conçu spécifiquement pour les thermostats DANFOSS compatibles. Il n'est pas garanti de fonctionner avec d'autres marques.

Comment nettoyer le récepteur RX2 ?

Utilisez un chiffon sec pour dépoussiérer le boîtier. N'utilisez pas d'eau, de solvants ou de produits abrasifs qui pourraient endommager l'appareil.

Que faire en cas de panne du récepteur ?

Le RX2 ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente DANFOSS ou un professionnel qualifié.

Quelle est la fréquence de fonctionnement du RX2 ?

Le RX2 fonctionne à la fréquence de 433,92 MHz, conforme à la norme EN 300-220-1.

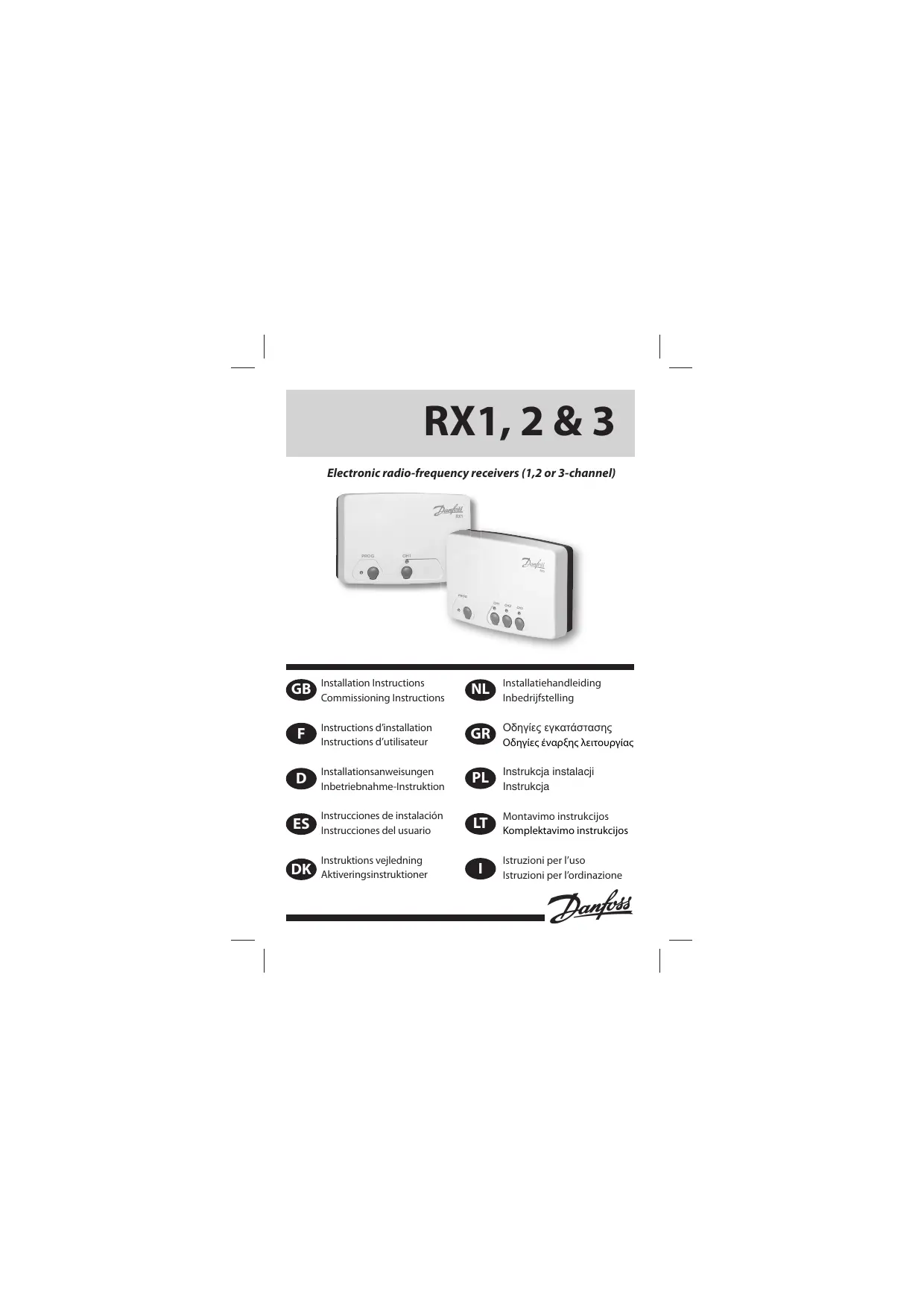

MODE D'EMPLOI RX2 DANFOSS

Instructions d'installation Instructions d'utilisateur

Instructions d'installation Instructions d'utilisateur Instructions F - Instructions

FRANCAIS	SPÉCIFICATIONS
Module récepteur pour thermostat d'ambiance (programmable) radiocommandé: voir page 3
Alimentation	230 Vca ± 15%, 50Hz
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Température ambiente maximale	45°C
Type de contact	RX1 - 1 x SPDT, type 1B
	RX2 - 1 x SPDT, 1 x SPST, type 1B
	RX3 - 1 x SPDT, 2 x SPST, type 1B
Caracteristique de contact	264 Vca, 3 (1) A (a la tension nominale)
Degré de protection	IP 40
Niveau de recyclage	Degré 2
Portée max.	30 mètres
Fréquence de fonctionnement	433.92 MHz
Classification logiciel	Classe A
Essai à la bille	2.5kV
Tension assignée de tenue au choc	75°C

Thermostat (voir page 3 pour connaître le type de thermostat)

Point 1. Type A Appuyez sur les touches + en les enfonçant pendant 3 secondes Type B Appuyez sur la touche LEARN en la enfonçant pendant 3 secondes

Type C Retirez le cadran, appuyez sur la touche LEARN en la maintenant enfoncée pendant 3 secondes (située sous le cadran de réglage) Ne pas replacer le bouton tant que le processus

Learn n'est pas terminé

Le thermostat transmet alors en continu pendant 5 minutes.

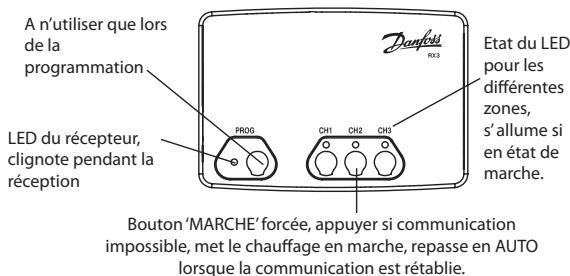

Récepteur

Point 2. RX1

Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote

Point 3. RX2 / RX3 (si applicable)

État 1 - exécutez les points 1-2 pour CH1 État 2 (RX2 & RX3)

Patientez 5 min, executez le point 1, puis appuyez sur les touches PROG + CH2 du RX2/RX3

Etat 3 (RX3 uniquement) Patientez 5 min, executez le point 1, puis appuyez sur les touches PROG + CH3 du RX3
