Type de produit	Récepteur radiofréquence
Marque	DANFOSS
Modèle	RX1
Alimentation	230 Vca ± 15%, 50 Hz
Fréquence de fonctionnement	433,92 MHz
Portée maximale	30 mètres
Température ambiante maximale	45 °C
Type de contact	1 x SPDT, type 1B
Caractéristique des contacts	264 Vca, 3 (1) A
Degré de protection	IP 40
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Classification logiciel	Classe A
Essai à la bille	2,5 kV
Tension assignée de tenue au choc	75 °C
Niveau de recyclage	Degré 2
Utilisation	Intérieur
Fonction principale	Récepteur pour thermostat d'ambiance radiocommandé
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par un professionnel qualifié, couper l'alimentation avant toute intervention
Pièces détachées	Disponibles auprès du fabricant

FOIRE AUX QUESTIONS - RX1 DANFOSS

Comment appairer le récepteur RX1 avec un thermostat Danfoss ?

Pour appairer, appuyez sur les touches PROG et CH1 du récepteur pendant 3 secondes jusqu'à ce que le voyant vert clignote. Ensuite, sur le thermostat, selon le type (A, B ou C), appuyez sur les touches + ou LEARN pendant 3 secondes. Le thermostat transmet pendant 5 minutes. Consultez la notice pour les détails.

Quelle est la portée maximale du RX1 ?

La portée maximale est de 30 mètres en champ libre.

Quelle fréquence de fonctionnement utilise le RX1 ?

Le RX1 fonctionne à 433,92 MHz.

Quelle tension d'alimentation est requise pour le RX1 ?

L'alimentation doit être de 230 Vca ± 15%, 50 Hz.

Le RX1 est-il compatible avec tous les thermostats Danfoss ?

Il est compatible avec les thermostats d'ambiance radiocommandés Danfoss. Voir page 3 de la notice pour les types spécifiques (A, B, C).

Que faire si le voyant du RX1 ne clignote pas lors de la procédure d'appairage ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous de maintenir les touches PROG et CH1 enfoncées pendant 3 secondes. Si le problème persiste, contactez le support technique.

Puis-je installer le RX1 en extérieur ?

Non, le degré de protection est IP 40, ce qui le destine à une utilisation en intérieur uniquement, à l'abri des projections d'eau.

Comment entretenir le récepteur RX1 ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.

Que faire en cas de dysfonctionnement du RX1 ?

Consultez la notice d'utilisation pour le dépannage. Si le problème persiste, contactez le service après-vente Danfoss.

Combien de canaux possède le RX1 ?

Le modèle RX1 possède 1 canal (contact SPDT). Les modèles RX2 et RX3 possèdent respectivement 2 et 3 canaux.

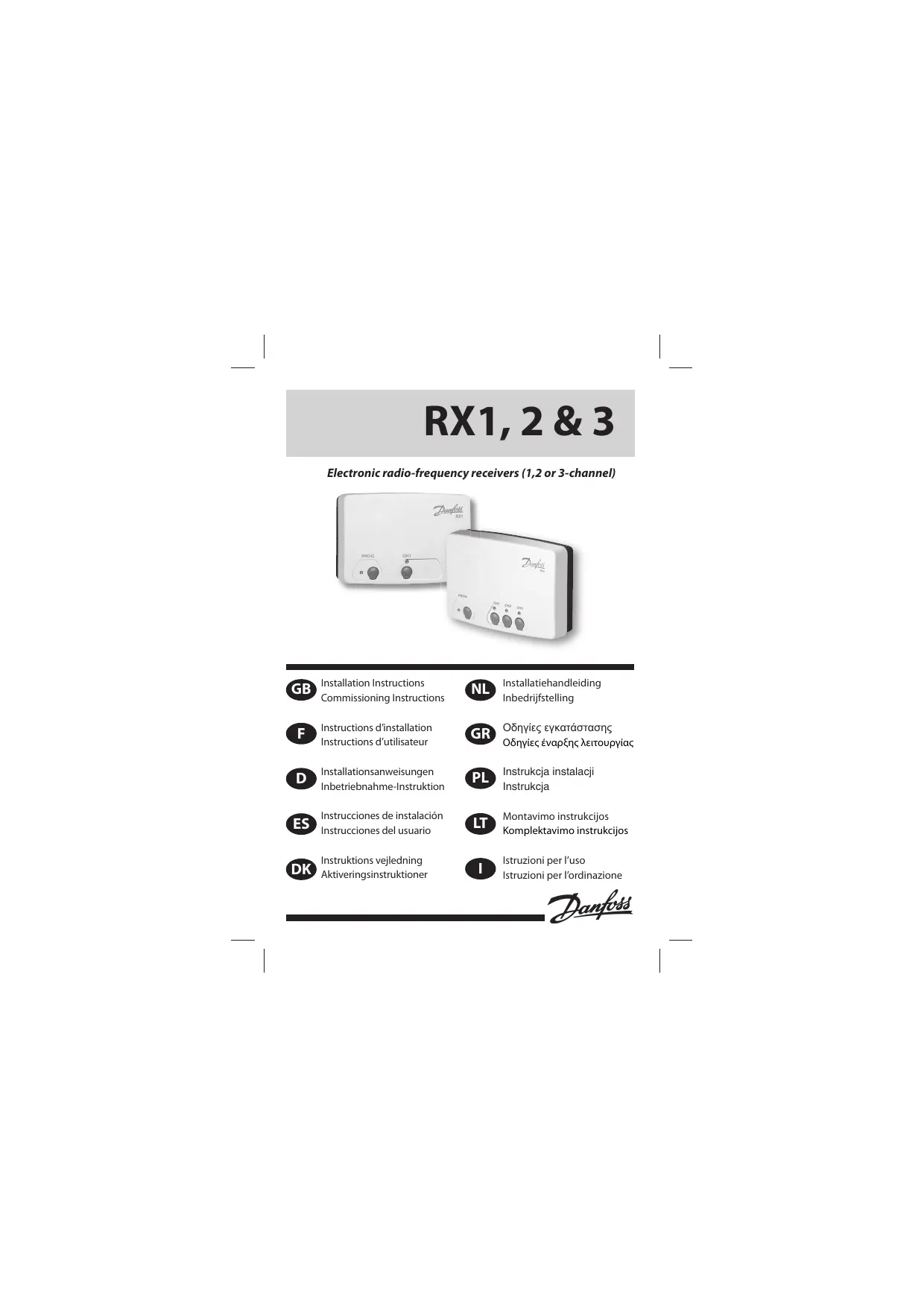

MODE D'EMPLOI RX1 DANFOSS

Instructions d'installation Instructions d'utilisateur

Instructions d'installation Instructions d'utilisateur

FRANCAIS	SPÉCIFICATIONS
Module récepteur pour thermostat d'ambiance (programmable) radiocommandé: voir page 3
Alimentation	230 Vca ± 15%, 50Hz
Normes de fabrication	BS EN 60730-2-1, EN 300-220-1
Température ambiente maximale	45°C
Type de contact	RX1 - 1 x SPDT, type 1B
	RX2 - 1 x SPDT, 1 x SPST, type 1B
	RX3 - 1 x SPDT, 2 x SPST, type 1B
Caracteristique de contact	264 Vca, 3 (1) A (a la tension nominale)
Degré de protection	IP 40
Niveau de recyclage	Degré 2
Portée max.	30 mètres
Fréquence de fonctionnement	433.92 MHz
Classification logiciel	Classe A
Essai à la bille	2.5kV
Tension assignée de tenue au choc	75°C

Thermostat (voir page 3 pour connaître le type de thermostat)

Point 1. Type A Appuyez sur les touches + en les maintenant enfoncées pendant 3 secondes Type B Appuyez sur la touche LEARN en la maintenant enfoncée pendant 3 secondes

Type C Retirez le cadran, appuyez sur la touche LEARN en la maintenant enforcée pendant 3 secondes (située sous le cadran de réglage) Ne pas replacer le bouton tant que le processus

Learn n'est pas terminé

Le thermostat transmet alors en continu pendant 5 minutes.

Récepteur

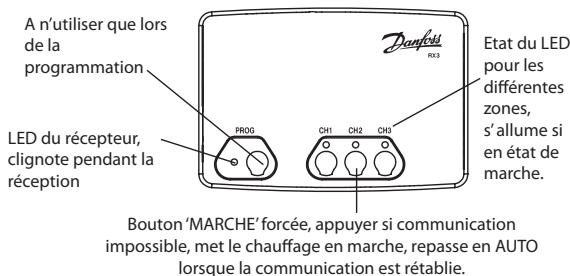

Point 2. RX1 Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote

Point 3. RX2/RX3 (si applicable) Etat 1 - exécutez les points 1-2 pour CH1 Etat 2 (RX2 & RX3) - Patientez 5 min, exécutez le point 1, puis appuyez sur les touches PROG + CH2 du RX2/RX3 Etat 3 (RX3 uniquement) - Patientez 5 min, exécutez le point 1, puis appuyez sur les touches PROG + CH3 du RX3
