VI7 - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère ABIT VI7
Chipset	VIA Apollo P4X266
Socket	Socket 478 pour processeurs Intel Pentium 4
RAM	Supporte jusqu'à 2 Go de DDR SDRAM
Slots d'extension	3 x PCI, 1 x AGP 4x
Ports USB	4 ports USB 2.0
Alimentation électrique	Connecteur ATX 20 broches
Dimensions approximatives	Forme ATX standard
Poids	Environ 1 kg
Compatibilités	Compatible avec les processeurs Intel Pentium 4 et certaines mémoires DDR
Fonctions principales	Gestion des périphériques, connectivité réseau, support audio intégré
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur le marché secondaire
Sécurité	Éviter les décharges électrostatiques lors de l'installation
Informations générales	Vérifier la compatibilité avec les autres composants avant l'achat

FOIRE AUX QUESTIONS - VI7 ABIT

Comment installer le pilote de la carte mère ABIT VI7 ?

Pour installer le pilote, téléchargez-le depuis le site officiel d'ABIT, puis exécutez le fichier téléchargé et suivez les instructions à l'écran.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée et que l'alimentation fonctionne. Vous pouvez aussi essayer de retirer la batterie de la carte mère pendant quelques minutes.

Comment mettre à jour le BIOS de la carte mère ABIT VI7 ?

Téléchargez la dernière version du BIOS depuis le site d'ABIT, puis créez une clé USB bootable. Démarrez à partir de la clé USB et suivez les instructions pour mettre à jour le BIOS.

Quels sont les types de mémoire compatibles avec la carte mère ABIT VI7 ?

La carte mère ABIT VI7 est compatible avec la mémoire DDR et prend en charge des modules allant jusqu'à 2 Go par slot.

Que faire si je rencontre des problèmes de surchauffe ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur de chaleur est propre. Vérifiez également la circulation d'air dans le boîtier.

Comment réinitialiser le BIOS de la carte mère ?

Vous pouvez réinitialiser le BIOS en retirant la batterie de la carte mère pendant quelques minutes ou en utilisant le cavalier de réinitialisation (Clear CMOS) situé sur la carte mère.

La carte mère ne reconnaît pas mon disque dur, que faire ?

Vérifiez que le disque dur est correctement connecté et que les paramètres SATA dans le BIOS sont correctement configurés. Essayez également de tester le disque dur sur un autre ordinateur.

Comment vérifier si la carte mère fonctionne correctement ?

Vous pouvez effectuer un test POST (Power-On Self Test) en démarrant l'ordinateur sans périphériques. Si des bips sont émis, cela peut indiquer un problème.

MODE D'EMPLOI VI7 ABIT

Carte mère sur support Socket 478 Manuel de l'utilisateur

Notice sur la garantie et les droits de propriétés

Les informations dans ce document sont susceptibles d'être modifiées sans prévis et n'engagent pas la responsabilité du vendeur au cas où des erreurs apparaitraient dans ce manuel.

Aucun engagement ou garantie, explicite ou implicite, n'est faite concernant la qualite, la précision, et la justesse des informations contenues dans ce document. En�除 un cas la responsabilité du constructeur ne pourrait etre engagée pour des dommages directs, indirects, accidentels ou autres survenant de toutes defectuosités du produit ou d'erreurs provenant de ce manuel.

Les noms de produits apparaissant dans ce manuel ne sont la que pour information. Les marques déposées et les noms de produits ou de marques continues dans ce document sont la propriété de leurs titulaires respectifs.

Ce document contient des matérielles protégés par des lois Internationaux de Copyright. Tous droits de reproduction réservés. Aucune partie de ce manuel ne peut être reproductive, transmise ou transcribe sans autorisation écrite exprimée par le constructeur et les auteurs de ce manuel.

Si vous n'avez pas bien installé la carte mère, provoquant un mauvais fonctionnement ou un endommagement de celle-ci, nous ne sommes enaucun cas responsables.

Table des Matieres

Chapitre 1. Introduction 1-1

1-1. Caracteristiques et Specifications 1-1
1-2. Diagramme 1-3

Chapitre 2. Installation de la carte mère 2-1

2-1. Installation de la carte mère dans le boitier. 2-1
2-2. Installation du CPU Pentium® 4 et de la Base de Fixation du dissipateur de Chaleur.... 2-2
2-3. Installation de la Mémoire Systeme 2-3
2-4. Connecteurs et Contacts.. 2-4

(1). Connecteurs d'Entrée Electrique ATX. 2-4
(2). Connecteurs de Ventilateur 2-5
(3). Tête de Clarification de la Mémoire CMOS. 2-6
(4). Tete de Réveil 2-7
(5). Connexion des Boutons et Indicateurs du Panneau Avant. 2-8
(6). Têtes de Port USB Supplémentaires 2-9
(7). Connecteurs Audio Internes 2-10
(8). Slot Accelerated Graphics Port 2-10
(9). Connecteur du lecteur de disquettes 2-11
(10). Connecteurs IDE 2-12
(11). Connecteur ATA Série. 2-13
(12). Connecteurs System Management Bus. 2-13

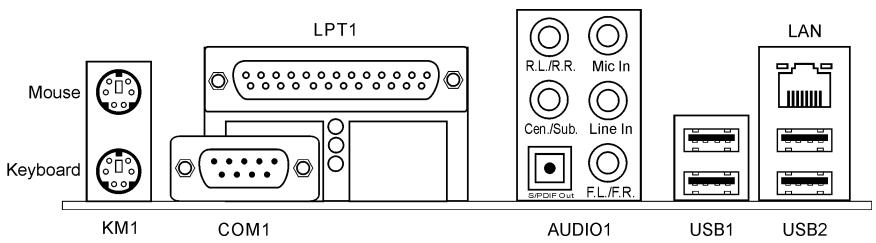

(13). Connecteurs du panneau arrêté 2-14

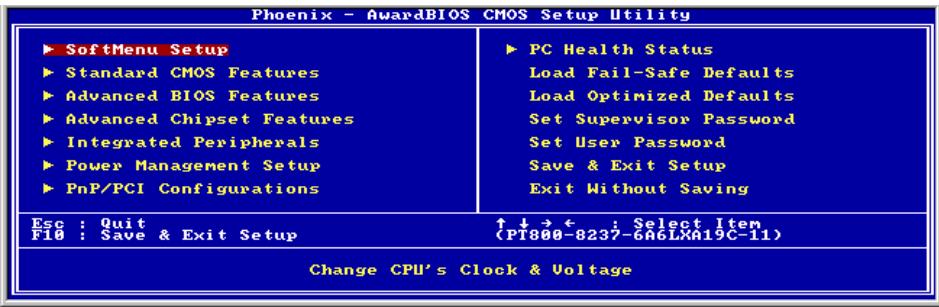

Chapitre 3. Introduction au BIOS 3-1

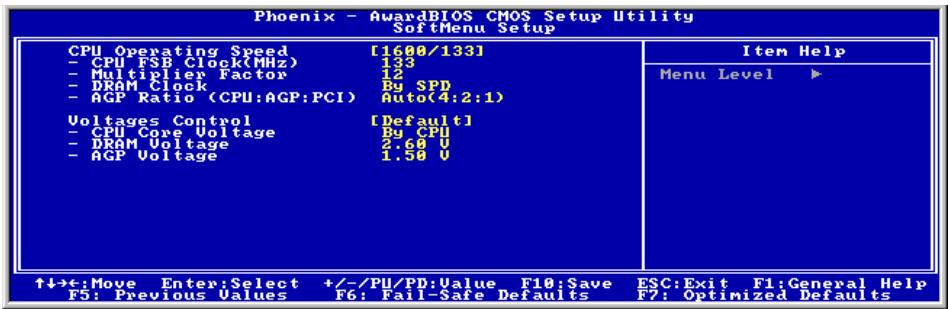

3-1. SoftMenu Setup 3-2
3-2. Standard CMOS Features.. 3-4

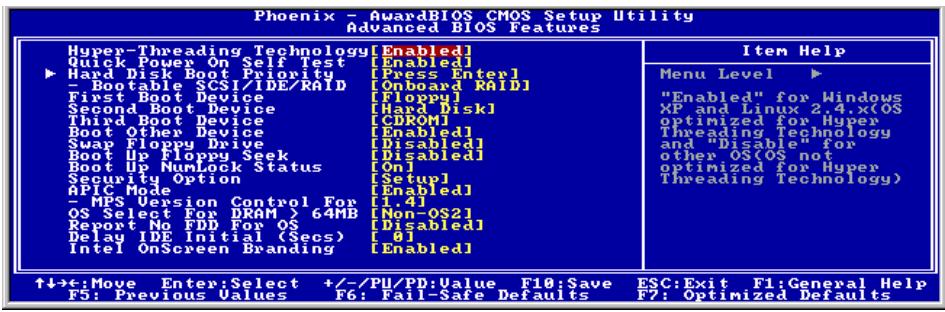

3-3. Advanced BIOS Features 3-7
3-4. Advanced Chipset Features.. 3-10

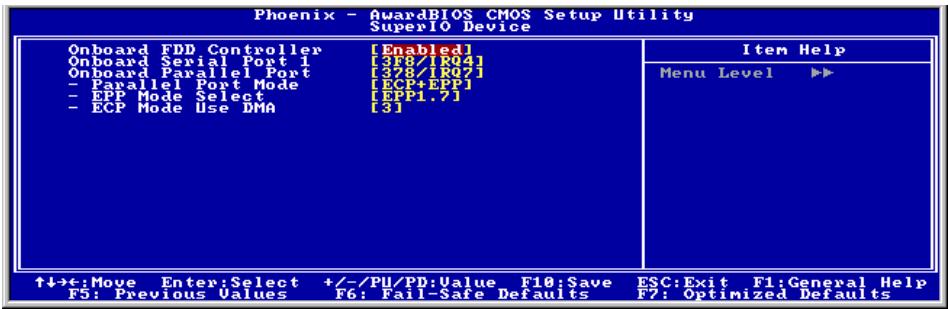

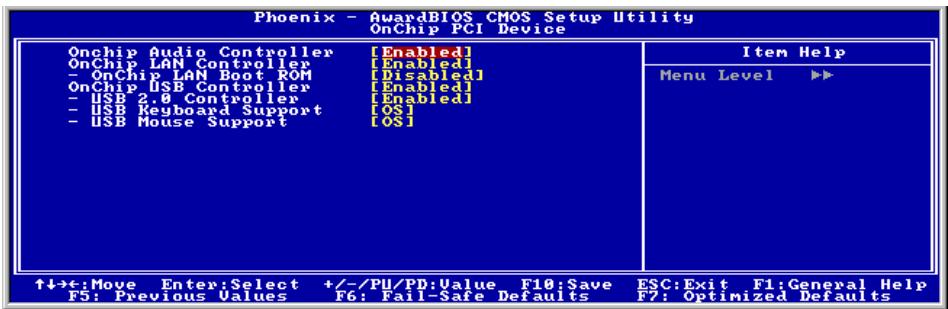

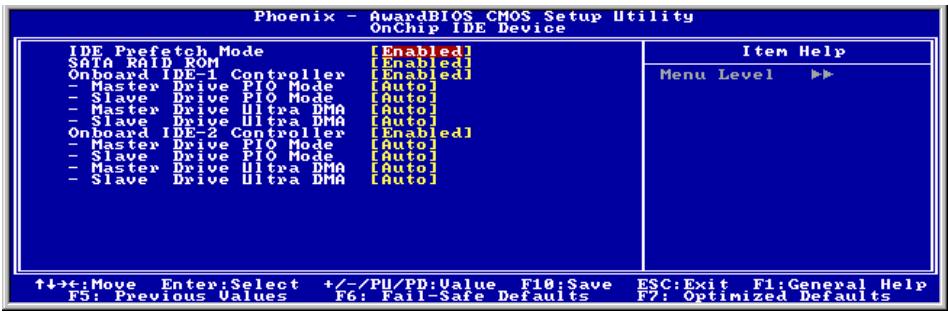

3-5. Integrated Peripherals 3-14

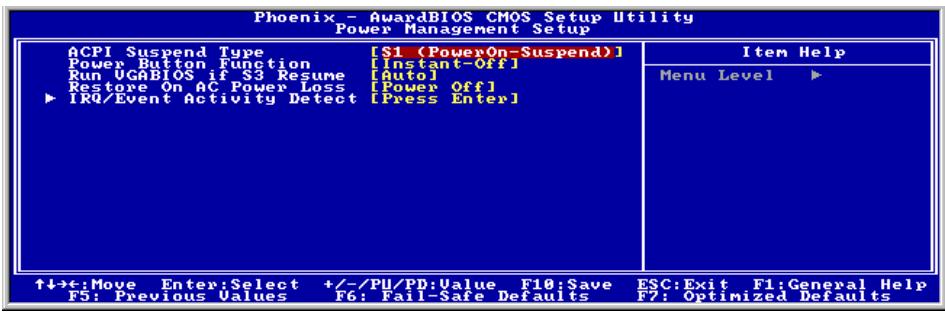

3-6. Power Management Setup 3-18

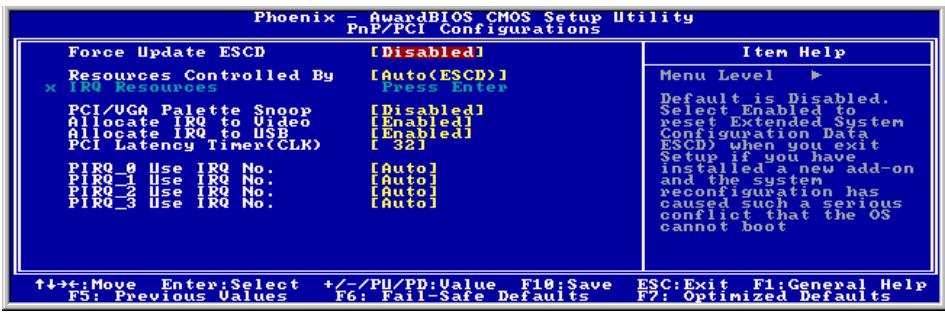

3-7. PnP/PCI Configurations 3-21

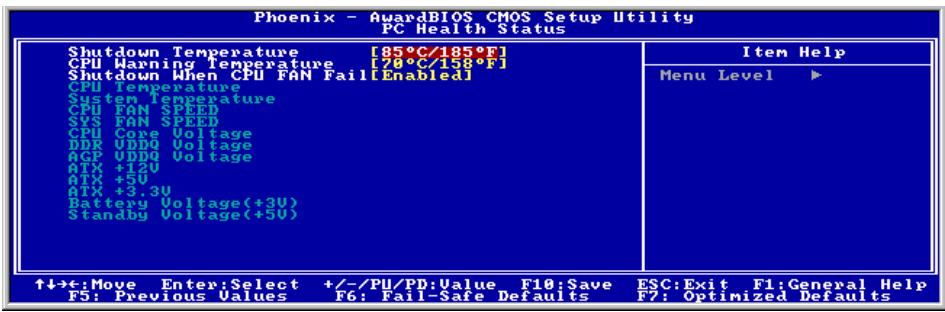

3-8. PC Health Status 3-24
3-9. Load Fail-Safe Defaults 3-25
3-10. Load Optimized Defaults 3-25

3-11. Creer le Mot de Passe Administrateur 3-25
3-12. Creer le Mot de Passe Utilisateur 3-25
3-13. Save & Exit Setup 3-25
3-14. Exit Without Saving 3-25

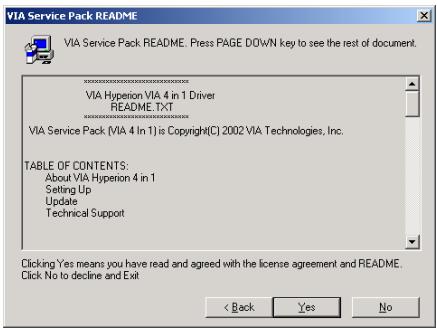

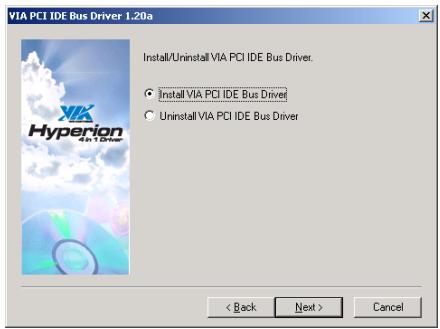

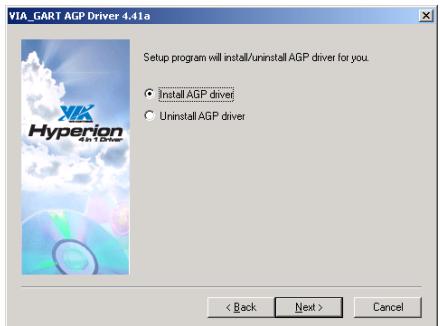

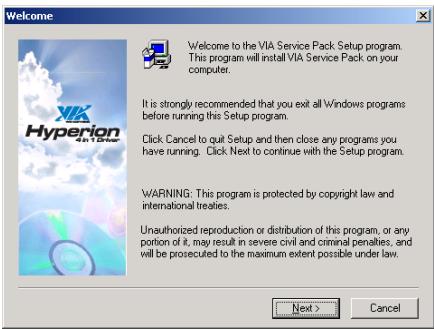

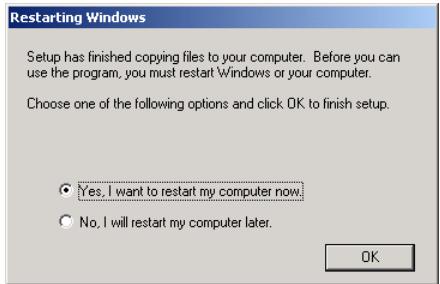

Appendice A. Installation des Pilotes VIA 4-in-1..

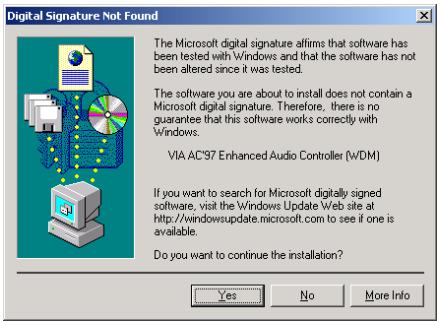

Appendice B. Installation des Pilotes Audio.. 2
Appendice C. Installation des Pilotes LAN..

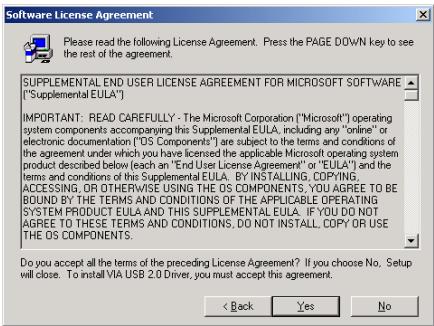

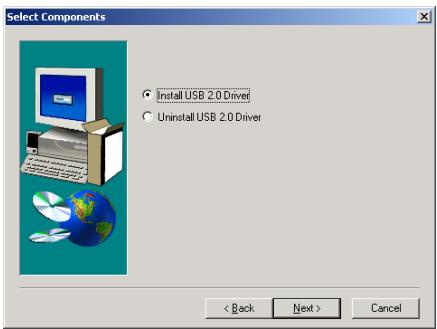

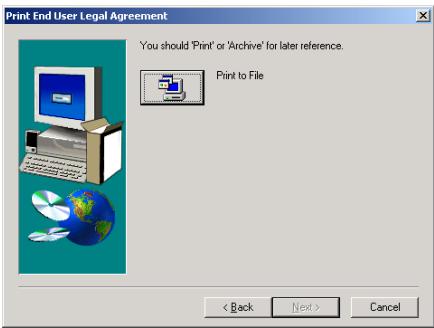

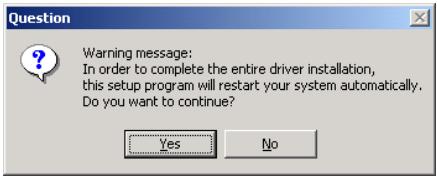

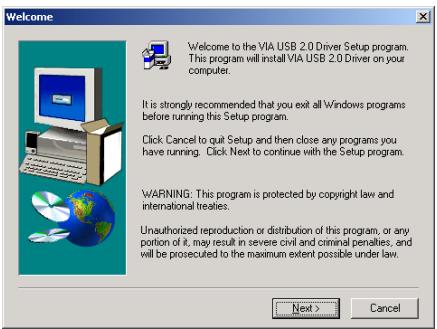

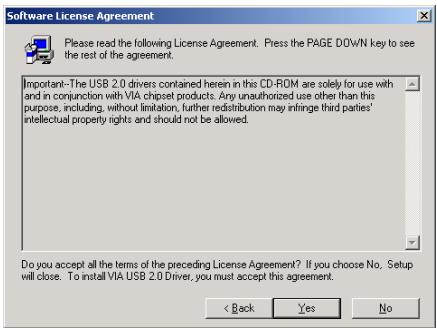

Appendice D. Installation des Pilotes VIA USB2.0.... .D-1

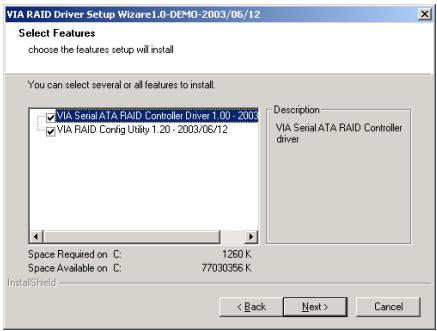

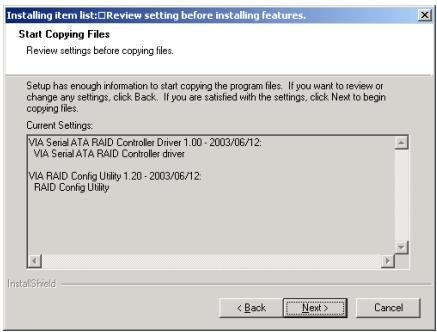

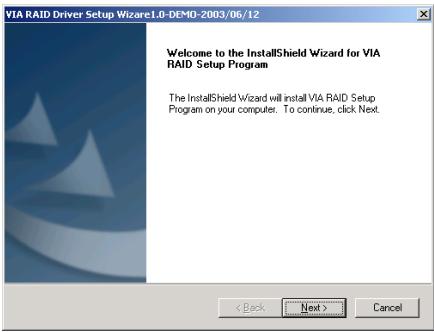

Appendice E. Installation des Pilotes Serial ATA RAID...

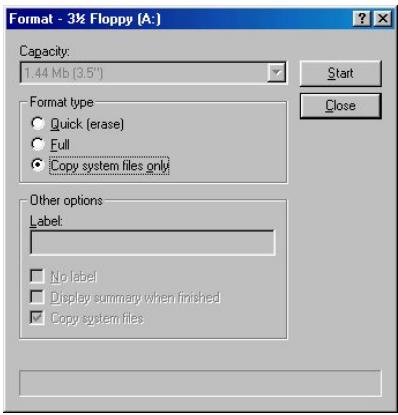

Appendice F. Guide de la Mise à Jour du BIOS. F-1

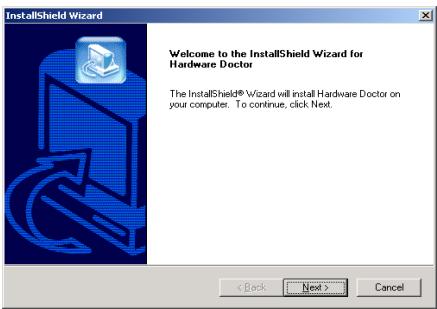

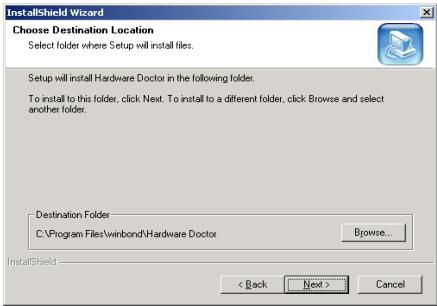

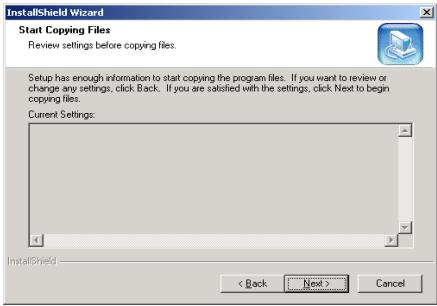

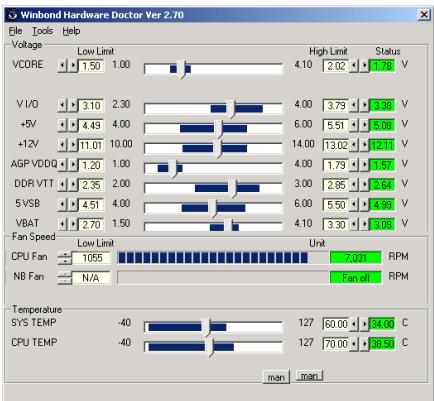

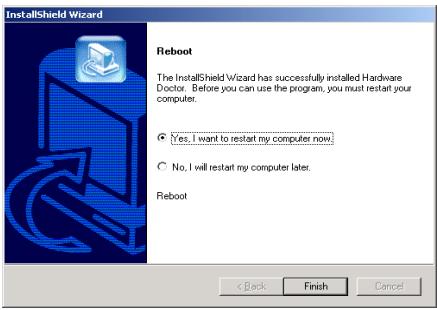

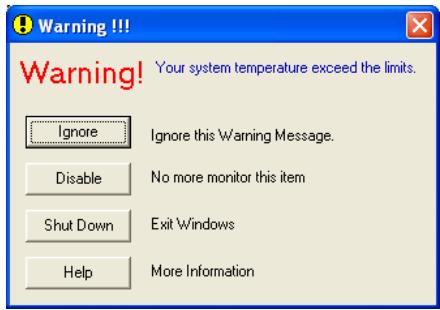

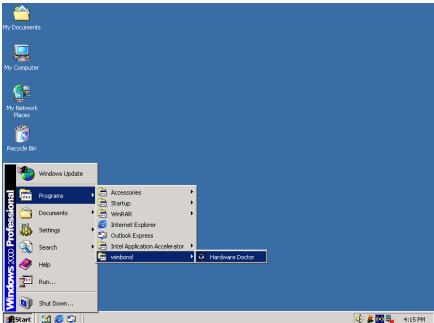

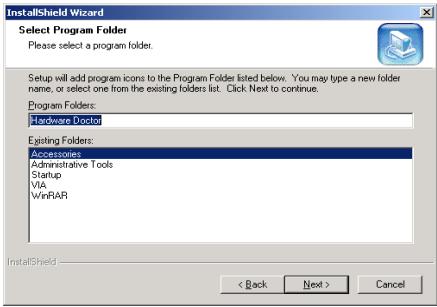

Appendice G. Surveillance du matériel (The Winbond Hardware Doctor Utility)
Appendice H. Assistance Technique.. .H-1
Appendice I. Comment Obtenir un Support Technique. 1-1

Chapitre 1. Introduction

1-1. Caracteristiques et Spécifications

1. CPU

• Supporte un Proceseur Intel Pentium 4 Socket 478 avec Bus de Données du Systeme 800MHz, 533MHz et 400MHz (pour Northwood uniquement).
• Accepte la technologie Hyper-Threading Intel

2. Chipset

VIA PT800 + VT8237
Supporte l'Universal Serial Bus (USB 2.0) à Haute Vitesse

3. Mémoire

Le connecteur de port graphique accelere supporte une interface AGP 8X/4X (0.8V/1.5V)

5. ATA 150 RAID SérieI

2 chaînes à taux de transfert 150MB/s ATA Sériel avec la fonction RAID (0/1) via Pont Sud

6. Audio

CODEC AC 97 6-Canaux intégré
- Interface audio numérique professionnelle supportant une sortie S/PDIF 24-bit

7. LAN

• Contrôleur 10/100M integer

8. BIOS Système

• Technologie SoftMenu™ pour régler les paramètres du CPU
• Accepte la Configuration Avancée de l'Interface d'Alimentation (ACPI)

9. Connecteurs d'E/S Internes

1x slot AGP
- 5x slots PCI
1x port Lecteur de disquette acceptant jusqu'à 2.88MB
2x connecteurs Ultra ATA 133/100/66/33
2x connecteurs ATA Série 150
2x socles de connexion USB 2.0
1x CD-IN, 1x socle de connexion AUX-IN

10. E/S du Panneau Arrière

• 1x connecteur port Série, 1x connecteur port Parallele
• 1x connecteur AUDIO (Entrée-Micro, Entrée-Ligne, Avant-Gauche /Avant-Droit, sortie S/PDIF, Arrière-Gauche/Arrière-Droit, Centre/Subwoofer)
• 2x connecteurs USB 2.0
• 2x connecteurs USB 2.0, 1x connecteur RJ-45 LAN

11. Divers

Format ATX
- Surveillance du matériel - incluant les vitesses de rotation des ventilateurs, Voltages, températures CPU et système et un connecteur additionnel pour une sonde thermique

• Cette carte mère supporte le Wake On LAN, le réveil par clavier ou souris mais le signal 5V standby power de votre alimentation doit être capable de fournir au moins un courant de 720mA . Autrement, ces fonctions peuvent ne pas fonctionner correctement.
• Les specifications et informations contenues dans ce document peuvent être modifiées sans notification au-préalable.

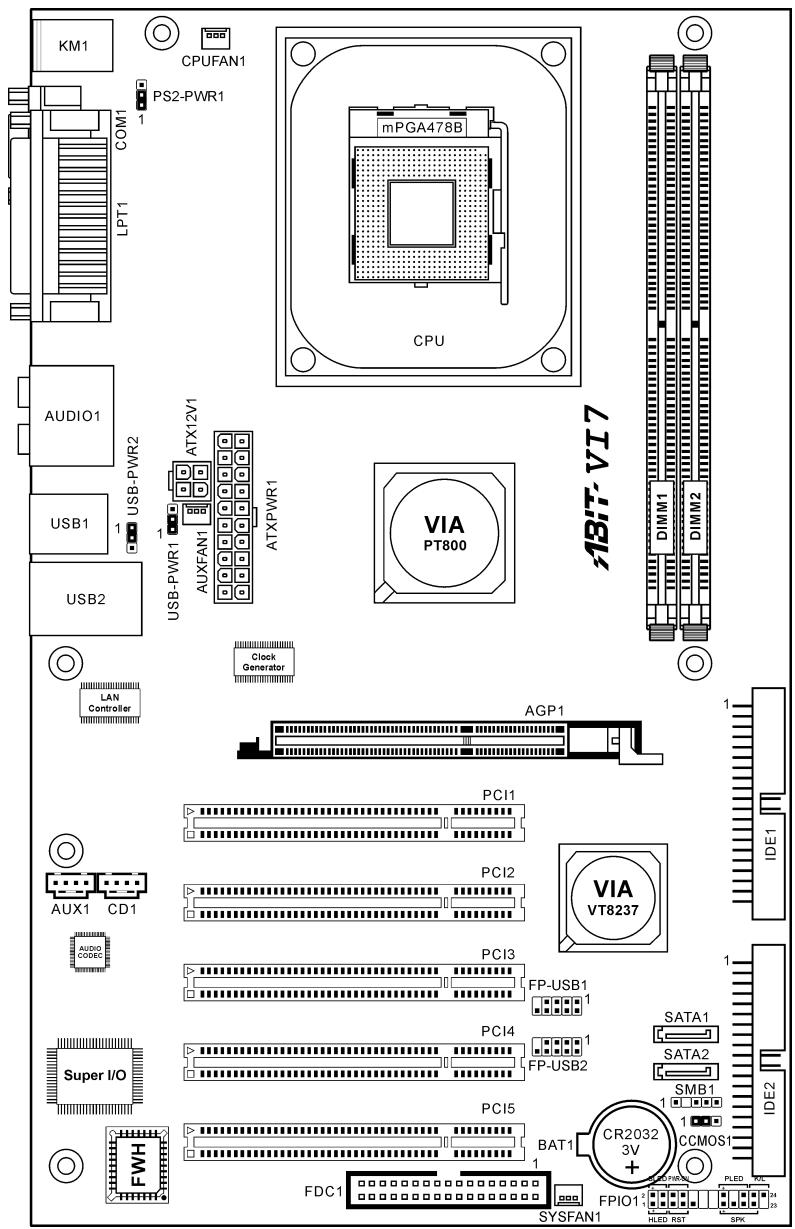

1-2. Diagramme

Chapitre 2. Installation de la carte mère

Avant de Commencer l'Installation: Veuillez vous assurer d'avoir complètement étant l'alimentation (en retardant le cordon d'alimentation de votre bloc d'alimentation par exemple) avant d'insérer ou desteroler quique ce soit dans suaive système. Faire le contraire peut endommager des composants de vaue carte mère ou d'autres cartes additionnelles.

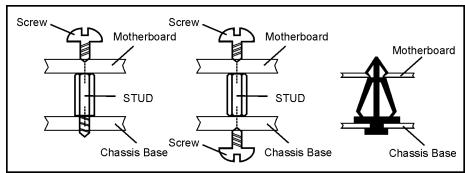

2-1. Installation de la carte mère dans le boîtier

La plupart des chassin d'ordinateur comporte une base avec de nombreux troux qui permettent à la carte mère d'être fixée de manière sure et en même temps d'éviter tous risques de courts-circuits:

1. Avec des studs
2. Ous des spacers

En principe, la meilleure façon de fixer une carte mère est de la faire avec des vis. Ce n'est que seulement dans le cas où il vous seront impossible de faire ainsi que vous devez envisager de la fixer avec des espacesurs. Regardez attentivement votre carte et vous y verrez plusieurs trous de fixation. Alignez ces trouss avec ceux de la base du chassin. Si les trouss sont alignés avec les trous de vissage, alors vous pouvez fixer votre carte mère avec des

vis. Dans le cas contraire, la seule façon de fixer votre carte est de la faire avec des espaceurs. Prenez le sommet de ces derniers et insérez les dans les slots. Àpres l'avoir fait pour tous les slots, vous pouvez faire glisser votre carte mère à l'intérieur et l'aligner par rapport aux slots. Une fois la carte positionnée, vérifie que tout est OK avant de remettre en place le capot du boîtier.

Attention: Pour éviter d'endommager le circuit imprimé, veuillez enlever les studs en métal et les espacesiers déjà vissés sur la base de votre boîtier qui ne peuvent être alignés avec les trous de fixation de votre carte mère.

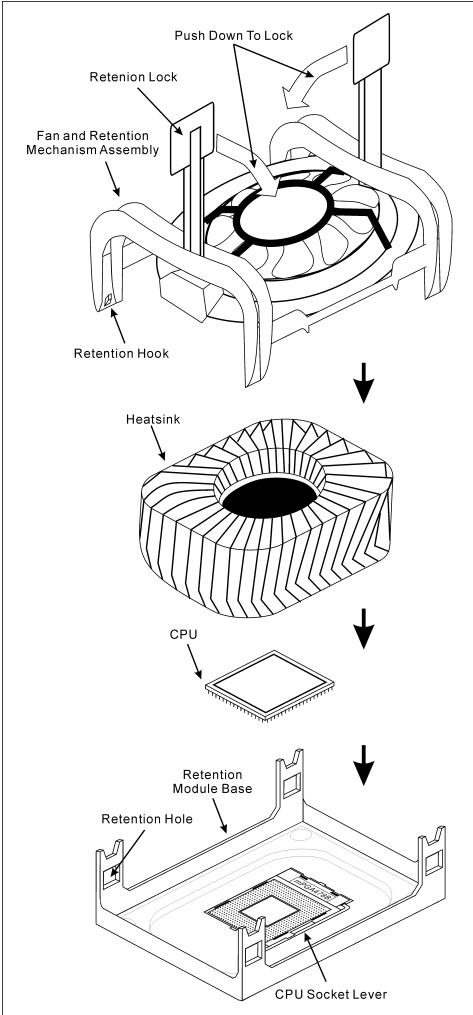

2-2. Installation du CPU Pentium® 4 et de la Base de Fixation du dissipateur de Chaleurur

Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'insteller le Microproceseur Intel Pentium 4. Le microproceseur que vous achetez doit être muni d'un système de refroidissement avec dissipateur thermique et ventilateur. Dans le cas contraire, veuillez en acheter un, concu spécialement pour les microproceseurs Pentium 4 Socket 478.

1. Localisez le socle ZIF 478-broches sur la carte-mère. Serrez la Base du Module de Retention sur la carte.

Attention: Si vous utilisez un chassinis spécialement concu pour Pentium 4, veillez faire attention à l'emplacement des Clous en Metal ou des Espaceurs installés sur le chassinis. Ne laissez jamais les Clous en Metal ou les Espaceurs entre en contact des circuits imprimés ou des composants sur le PCB.

1. Tirez le levier du socle CPU sur les cotes jusqu'que sur un angle d'environ 90. Insérez le CPU avec l'orientation correcte. N'utilise pas trop de force pour insérer le CPU; il n'ira que selon une seule orientation. Refermez ensuite le levier du socle tout en maintainant le CPU.
2. Placez le dissipateur de chaleur face vers le bas dans le CPU jusqu'à ce qu'il recouvre celui-ci complètement.
3. Placez le Ventilateur et l'Assemblage du Mécanisme de Retient dans le dissipateur de chaleur. Assurez-vous que les quatre Verrous de Retient sur chaque côté du Ventilateur et du Mécanisme de Retient dans les Trous de Retient.
4. Pressez le Verrou de Retient sur les deux côtes du Ventilateur et du Mécanisme de Retient pour verrouiller ensemble avec la Base du Module de Retient.
5. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintainer être verrouillés l'un sur l'autre avec le dissipateur de chaleur à l'intérieur.

Attention: N'oubliez pas de programme la fréquence de bus correcte et le multiple pour votre processeur.

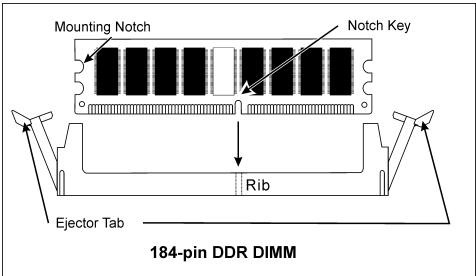

2-3. Installation de la Mémoire Systeme

Cette carte mère dispose de 2 emplacements 184-broches DDR DIMM pour des extensions mémoire, pour une capacité mémoire allant de 128MB à un maximum de 2GB.

Table 2-1. Configurations mémoire valides

Banque	Modules mémoire	Mémoire totale
Bank 0, 1 (DIMM1)	128, 256, 512MB, 1GB	128MB ~ 1GB
Bank 2, 3 (DIMM2)	128, 256, 512MB, 1GB	128MB ~ 1GB
Mémoire système totale		128MB ~ 2GB

Remarque: Aucune installation matériel ou BIOS n'est nécessaire après l'ajout ou le retrait des barrettes mémoire.

Coupez l'alimentation de l'ordinateur et débranchez le cordon d'alimentation CA avant d'insteller ou de retarder des modules de mémoire.

1. Localisez les emplacements DIMM sur la carte.
2. Maintenez les deux bords du module DIMM avec précautions, évitez de toucher les connecteurs.
3. Alignez l'encôche du module avec le repère sur le slot.
4. Pressez fermement le module dans le slot jusqu'à ce que les ontlets d'éjection situés sur

les deux cotés se mettent en place automatiquement dans les encoches de maintien. Ne forcez pas sur les modules DIMM de manière exagérée, car les modules ne peuvent être insérés que dans une seule direction.

1. Pourzheimer les modules DIMM, poussez simultanément les deux onglets d'éjection du slot, puis retirez le module DIMM.

Attention: L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des plateaux optionnels. Avant de commencerces procédures, veuillez vous assurer de vous décharger de toute électricité statique en touchant rapidement un objet metallique mis à terre.

2-4. Connecteurs et Contacts

Nous allons vous montré ici tous les connecteurs et contacts et comment les connecter. Veuillez dire cette section entière avant d'essayer de finir l'installation de tout votre matériel dans le boitier. Un diagramme complet est à votre disposition à la Chapitre 1 pour vous permettre de localiser facilement tous les connecteurs que nous allons mentionner ici.

Avertissement: Veuillez toujours éteindre votre ordinateur etsteroler le cordon d'alimentation de vouré alimentation avant d'ajouter ou d'enlever un composant de voure système. Ne pas faire cela peut endommager vos carte mère ou/et vos périhériques. Ne rebranchez le cordon d'alimentation qu'une fois avoir tout vérifier soigneusement.

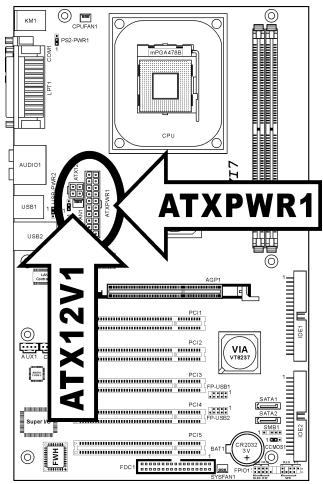

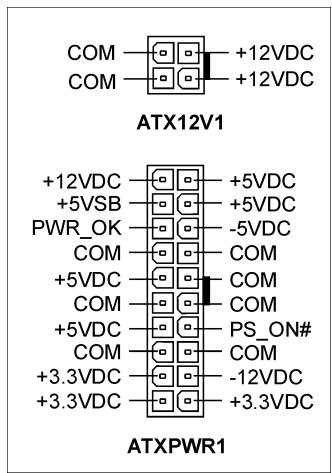

(1). Connecteurs d'Entrée Electrique ATX

Cette carte mère dispose de deux connecteurs d'alimentation pour connecter une alimentation ATX12V 300W, 20A +5VDC, et avec une capacité minimum de 720mA + 5VSB .

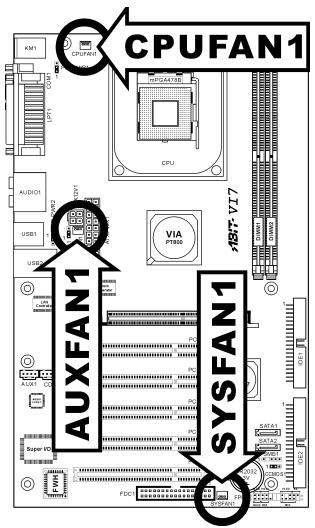

(2). Connecteurs de Ventilateur

Ces connecteurs 3-broches offrent chacun de l'électricité aux ventilateurs de refroidissement installés dans votre système.

Le CPU doit être conservé froid en utilisant un ventilateur puissant en tant que dissipateur de chaleur. Le système est en mesure de contrôle la vitesse du ventilateur de CPU.

• CPUFAN1: Ventilateur de CPU
• NBFAN1: Ventilateur de Puce
• SYSFAN1: Ventilateur du Systeme
  AUXFAN1: Ventilateur Auxiliaire

Avertissement: Ces connecteurs de ventilateur ne sont pas des cavaliers. NE placez PAS de capuchons de cavaliers sur ces connecteurs.

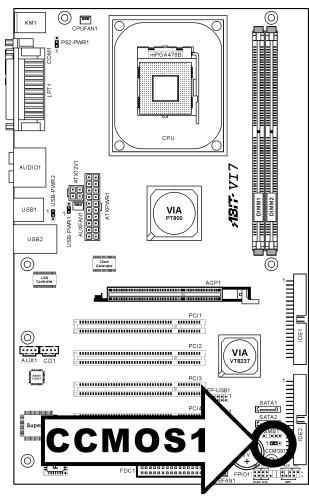

(3). Tête de Clarification de la Mémoire CMOS

Cette Tête CCMOS1 utilise un capuchon de cavalier pour clarifier la mémoire CMOS.

Broche 1-2 raccourcie (défaut): Opération normale.
Broche 2-3 raccourcie: Clarification de la mémoire CMOS.

Remarque: Eteignez d'abord l'alimentation (incluant l'alimentation +5V standby) avant de nettoyer la mémoire du CMOS. Ne pas faire cela peut provoquer des dysfonctionnements sur votre système.

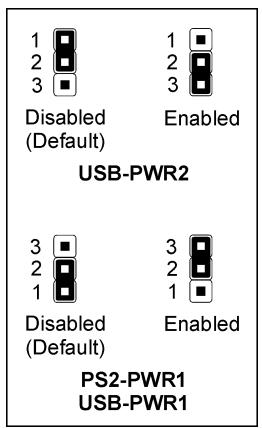

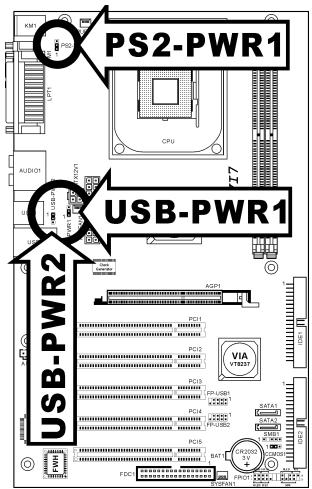

(4). Tête de Réveil

Ces têtes utilisent un capuchon de cavalier pour activer/désactiver la fonction de réveil.

PS2-PWR1:

Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port Clavier/Souris.

Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port Clavier/Souris.

USB-PWR1:

Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port USB1.

Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port USB1.

USB-PWR2:

Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port USB2.

Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port USB2.

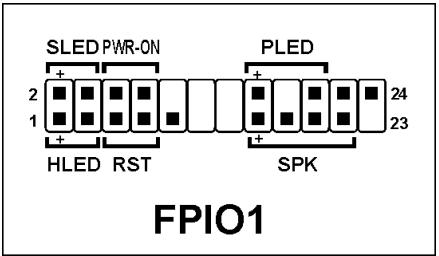

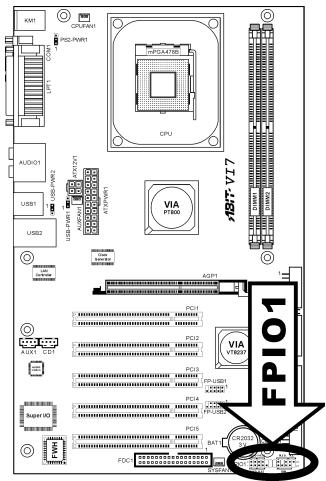

(5). Connexion des Boutons et Indicateurs du Panneau Avant

Les connecteurs sont utilisés pour brancher des contacts et des diodes indicateurs sur le panneau avant de votre boîtier.

Regardez le sens et la position du Power LED. La marque “+” alignée à la broche sur la figure ci-dessous signifie que cette ci est la broche à polarité positive pour la connexion de la diode. Veuillez faire attention aux branchements de ces connecteurs. Un mauvais sens n’aura que pour conséquence une diode qui ne s’allume pas mais un mauvais branchement des contacts peut provoquer un dysfonctionnement du système.

• HLED (Broche 1, 3): Connecte vers le cable LED HDD sur le panneau avant du chassis.
  RST (Broche 5, 7): Connecte au cable du Bouton de Relancement sur le panneau avant du chassin.
• SPK (Broche 15, 17, 19, 21): Connecte le cable des Haut-Parleurs du système du chassis.
• SLED (Broche 2, 4): Connecte vers le cable LED Suspension (s'il y en a un) sur le panneau avant du chassis.
• PWR-ON (Broche 6, 8): Connecte vers le cable du Bouton d'Allumage sur le panneau avant du chassis.
• PLED (Broche 16, 18, 20): Connecte vers le cable LED Electrique sur le panneau avant du chassin.

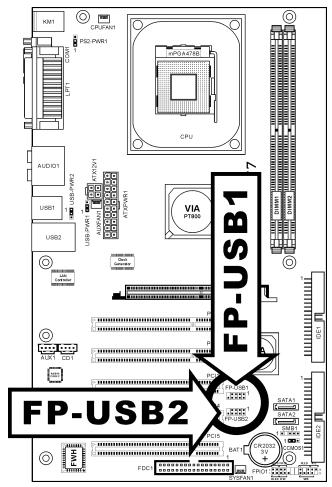

(6). Têtes de Port USB Supplémentaires

Ces têtes offrent chacune 2 connexions de port USB 2.0 supplémentaires via un cable USB conçu pour la Specification USB 2.0.

Broche	Répartition	Broche	Répartition
1	VCC	2	VCC
3	Data0 -	4	Data1 -
5	Data0 +	6	Data1 +
7	Terre	8	Terre
9	NC	10	NC

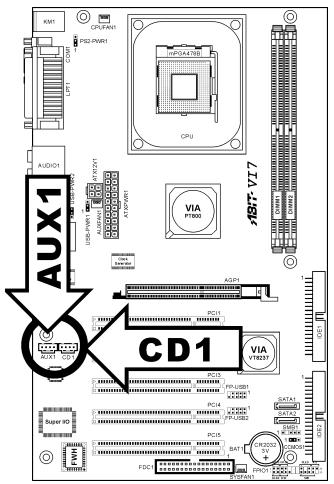

(7). Connecteurs Audio Internes

Ces connecteurs connectent la sortie audio d'un lecteur interne de CD-ROM ou d'une carte-ajout.

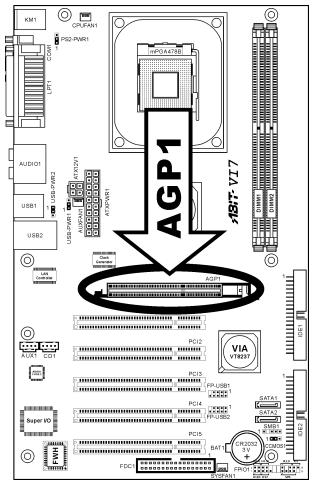

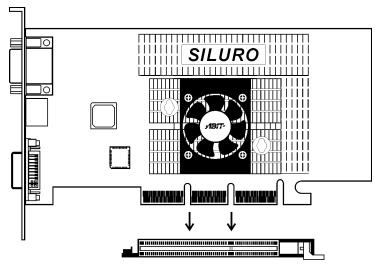

Ce slot supporte une carte graphique AGP optionnelle jusqu'au mode AGP 8X. Veuillez vous reférer à notre site WEB pour plus d'informations sur les cartes graphiques.

Attention: Cette carte mère ne supporte pas les cartes AGP 3.3V. Utilisez uniquement les cartes AGP 1.5V ou 0.8V.

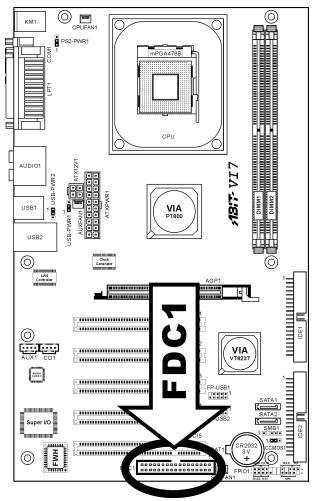

(9). Connecteur du lecteur de disquettes

Ce connecteur supporte deux lecteurs de disquettes standard au moyen d'un cable ruban de 34-broches 34-conducteurs.

Voici comment connecter le cable du lecteur de disquette:

1. Installes une extrémité du cable rubban dans le connecteur FDC1. Le bord coloré du cable rubban doit être aligné avec pin-1 du connecteur FDC1.
2. Installé l'autre extrémité du cable rubban dans le(s) connecteur(s) du disque dur. Le bord coloré du cable rubban doit aussi être aligné avec pin-1 du connecteur du disque dur. Le connecteur le plus au bout doit être attaché au disque désigné comme étant le Disque A.

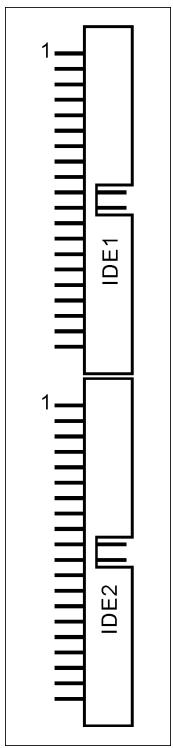

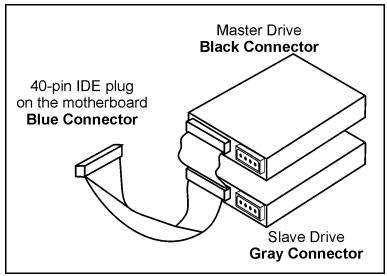

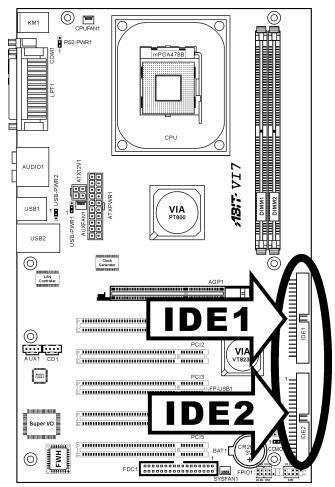

(10). Connecteurs IDE

Cette carte mère fournit deux ports IDE vous permettant de connecter jusqu'à quatre périhériques IDE en mode Ultra ATA 100 avec les nappes Ultra ATA 66. Chaque cable a 40-pins 80-conducteurs et trois connecteurs, permettant la connexion de deux disques durs. Connectez l'extrémité (connecteur BLEU) de la plus longue portion de la nappe sur le port IDE de la carte mère et les deux autres extrémités (connecteurs GRIS et NOIR) de la portion la plus courte de la nappe sur les connecteurs des disques durs.

Si vous voulez connecter deux disques durs ensembles via une seule chaine IDE, vous devez configurer le second disque sur le mode Esclave après le premier disque Maitre. Veuillez consulter la documentation des disques pour les définitions du cavalier. Le premier disque connecté à IDE1 est généralement appelé "Maitre Primaire", et le second disque est appelé "Esclave Primaire". Le premier disque connecté à IDE2 est appelé "Maitre Secondaire" et le second disque est appelé "Esclave Secondaire".

Evitez de connecter un périhérique à faible vitesse, du genre Lecteur de CD-ROM, ensemble avec un autre disque dur sur la même chaine IDE; cela faitbirait de beaucoup les performances du système.

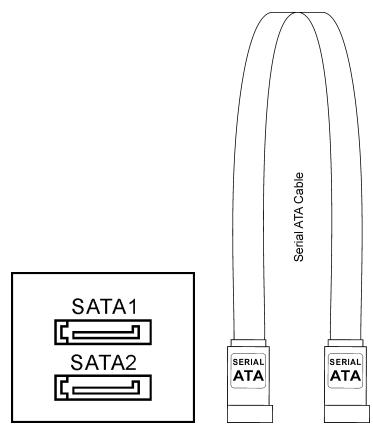

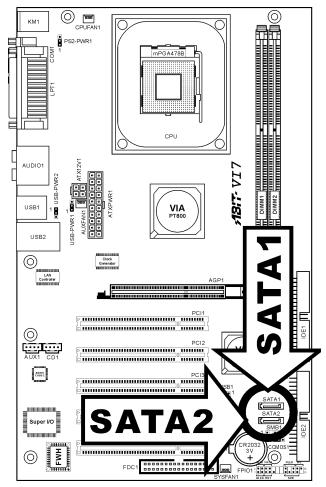

(11). Connecteur ATA Série

Ces connecteurs sont fournis pour relier un périhérique Serial ATA à chaque canal à l'aide d'un cable Serial ATA. Une zone RAID 0 ou RAID 1 est également disponible par configuration logicielle.

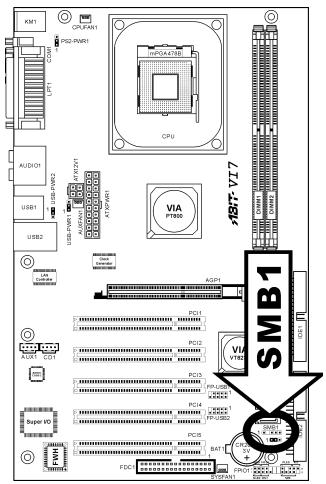

(12). Connecteurs System Management Bus

Ce connecteur sont réservés pour le SM bus (System Management Bus). Le SM bus est une implementation spécifique du bus I^2C . Le I^2C est un bus multi-master, ce qui signifie que plusieurs chipsets peuvent être connectés au même bus et que chacun d'entre eux peut agir en tant que master en commençant un transfert de données. Si plus d'un master essaire de prendre contrôle du bus simultanément, une procédure d'arbitration decide à qui accorder la priorité.

(13). Connecteurs du panneau arrière

• Mouse: Pour connexion de la souris PS/2.
• Keyboard: Pour connexion du clavier PS/2.
  LPT1: Pour connexion à une imprimante ou à d'autres péripériques qui supporte ce protocole de communication.
  COM1: Connecte un modem externe, une souris ou d'autres périhériques qui supportent ce protocole de communication.
  AUDIO1:

A.G./A.D. (Arrière Gauche / Arrière droite): Connecte la chaine arrêté gauche et arrêté droit dans un système audio 5.1 chaine.

Cen./Sub. (Centre / Subwoofer): Connecte le centre et la chaine de subwoofer dans un système audio 5.1 chaine.

S/PDIF Out: Ce connecteur offre connector provides une connexion de sortie S/PDIF via le fibre optique vers les périhériques multimédia numériques.

Entrée Mic: Connecte la fiche depuis un microphone externe.

Entrée Ligne: Connecte la sortie de ligne depuis des sources audio externes.

A.G./A.D. (Avant Gauche / Avant Droite): Connecte la chaîne avant gauche et avant droit dans la chaîne 5.1 ou un système audio 2-châines ordinaire.

LAN: Connecte un Réseau de Zone Locale.
- USB1/USB2: Connecte des pérophériques USB du genre scanner, haut-parleurs numériques, moniteur, souris, clavier, hub, apparéil photo numérique, manette de jours etc.

Chapitre 3. Introduction au BIOS

Cette carte mère fournit une mémoire EEPROM programmable qui permet la mise à jour de l'utilitaire BIOS. Le BIOS (Système d'entrée/sorting de base) est un programme qui s'occupé du niveau de communication de base entre un processeur et les périhériques. Utilisez uniquement le programme d'installation BIOS lors de l'installation de la carte mère, lors de la reconfiguration du système ou lorsque vous receivez l'invite "Exécuter installation". Ce chapitre explique l'utilitaire de configuration de l'utilitaire BIOS.

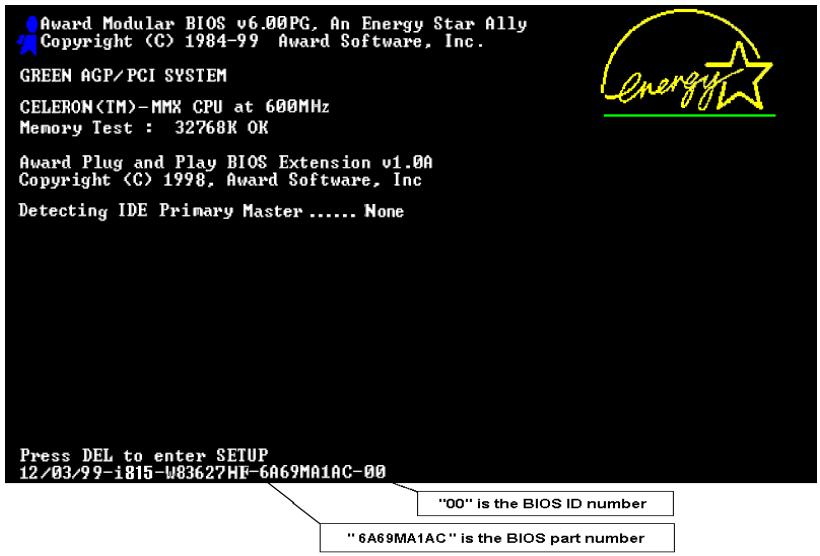

Une fois le système sous tension, le message BIOS apparait à l'écran et le compte mémoire commence puis, le message suivant apparait à l'écran :

PRESS DEL TO ENTER SETUP

Si le message disparait avant sa response, redemarrez le système en appuyant sur les touches <Ctrl> + <Alt> + <Suppr> ou en appuyant sur le bouton 'réinitialiser' sur la tour de l'ordinateur. Vous ne pouvez redemarrer le système en éteignant /rallumant uniquement en cas d'échec de ces deux méthodes.

Une fois que vous avez appuyé sur la touche < Suppr> , l'écran du menu principal apparait.

Remarque: Dans le but d'accroître la stabilité et la performance du système, nos ingénieurs améliorent constamment le menu BIOS. Les écans de configuration BIOS ainsi que les descriptions illustrées dans ce manuel sont uniquement des références, ils peuvent ne pas correspondre totally à ce que vous voyez sur votre écran.

3-1. SoftMenu Setup

L'utilitaire SoftMenu est une solution ABIT unique et dernier cri en matière de programmation de la vitesse de fonctionnement de l'UC. L'ensemble des paramétres concernant la vitesse de du bus mémoire de l'UC, le facteur multiplicitateur, le port graphique accéléré et l'horloge PCI et même la tension du noyau de l'UC sont tous disponibles au bout de vos doigts.

Cette option donne la vitesse de travail du microprocesseur en fonction de son type et de sa vitesse. Vous pouze aussi sélectionner l'option [User Define] (Personnaliser) pour saisir manuellement la valeur.

User Defined:

Avertissement: Des paramétrages erronés du multiplicitateur, de la fréquence externe et du voltage de votre CPU peuvent dans certains cas l'endommager. L'utilisation de fréquences supérieures aux specifications du chipset et du bus PCI peuvent entraîner des anomalies de fonctionnement des modules mémoire, des “plantages” système, des pertes de données sur les disques durs, des dysfonctionnements de cette carte graphique ou d'autres péripériques. L'incitation à l'utilisation de paramétrues hors-specifications de votre CPU n'est pas dans l'intention de ce manuel. Ces paramétres spéciaux ne devraient seulement être utilisés que dans le cas de tests Ingénieurs et non en utilisation courante.

Aucune configuration dépassant les specifications n'est garantie et le cas échéant, nous déclinons toute responsabilité quant à la détérioration de tout composant de cette carte mère ou des périhériques.

Cette option règle la vitesse de la FSB du CPU de 100 à 255. En fonction des limites de Specification du CPU installé, une vitesse que vous règlez au-delà de la vitesse standard du Bus pourrait être supportée mais non garantie.

Cette option vous permet de régler le facteur multiplicitateur pour le CPU que vous avez installé.

Remarque: Certains processeurs peuvent avoir leur facteur multiplicitateur bloqué. Il n'y a dans ce cas aucun moyen de l'alterer.

* DRAM Clock:

Cette option permet de fixer la fréquence des modules de DRAM. Le système peut être instable ou impossible à démarrer si vous module de DRAM ne supporte pas la fréquence régée.

Lorsqu'il est reglé sur [By SPD], le BIOS lira les données SPD du module de DRAM et fixera la fréquence de la DRAM en utilisant la valeur stockée en elle.

* AGP Ratio (CPU:AGP:PCI):

Cet élément déterminé le taux entre CPU, AGP et PCI.

Voltages Control:

Cette option vous permet de commuter entre les valeurs par défaut du CPU et les voltages définis par l'utilisateur. Laissez cette programmation sur Défaut à moins que le type de CPU et la programmation du voltage ne peuvent être détectés ou ne sont pas correctes. L'option “Définition Perso” vous permet de selectionner manuellement le Voltage Central.

CPU Core Voltage:

Cet élément sélectionne le voltage central du CPU.

Attention: Une mauvaise programmation du voltage risque de rendre le système instable et même d'endommager le CPU. Veuillez le laisser sur ses valeurs par défaut sauf si vous avez bien réalisé les risques encourus.

* DRAM Voltage:

Cet élément sélectionne le voltage du DRAM.

* AGP Voltage:

Cet élément sélectionne le voltage du AGP.

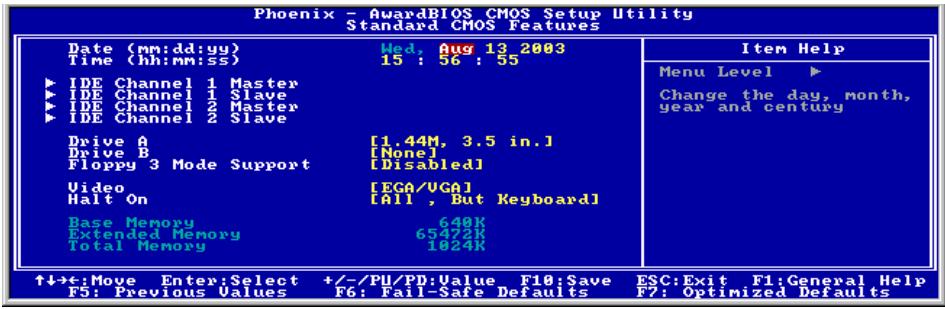

3-2. Standard CMOS Features

Il contient la configuration des paramètres de base du BIOS. Ces paramètres incluent le réglage de la date, de l'heure, de la carte VGA, des lecteurs de disquettes et disques durs.

Date (mm: dd:vv):

Cet élément règle la date voulue (en général la date actuelle) au format [Mois], [Jour] et [Année].

Time (hh:mm:ss) :

Cet élément rège l'heure (en général l'heure actuelle) au format [Heure], [Minute] et [Seconde].

IDE Channel 1 Master / Slave et IDE Channel 2 Master / Slave :

Cliquez sur la touche pour entrer dans le sous-menu :

Cette option vous permet de détecter les paramètres des unités IDE en appuyant sur la touche . Les paramètres s'afficheront automatiquement à l'écran.

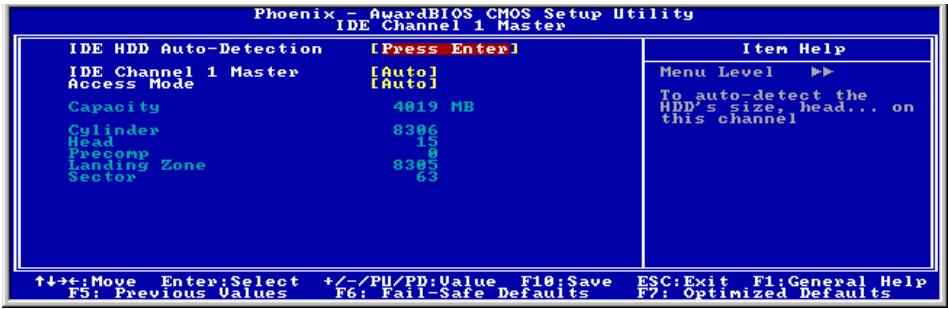

IDE Channel 1 Master / Slave et IDE Channel 2 Master / Slave :

Lorsque la valeur可以选择 est [Auto], le BIOS vérifier automatiquement le type d'unité IDE que vous

utilisez. Si vous foulez définir vous-même votre propre unité,CHOisissez la valeur [Manual] (Manuel) et vérifie que vous comprendez parfaitement la signification des paramétres. Pour proceder à un réglage correct, veuillez consulter le manuel d'instructions fourni par le fabricant du périhérique.

Access Mode:

Cette option permet de selectionner le mode d'accès à vos périphériques IDE. Laissez à cette option sa valeur par défaut [Auto] pour détecter automatiquement le mode d'accès de votre disque dur.

Capacity:

Cette option donne la capacité approximative de l'unité de disque. En général, la taille est légèrement supérieure à celle d'un disque formaté donnée par un programme de vérification de disque.

Cylinder:

Cet élément configure le nombre de cylindres.

Head:

Cet élément configure le nombre de têtes écriture/lecture.

Precomp:

Cet élément affiche le nombre de cylindres auquel il faut changer le minutage de l'écriture.

Landing Zone:

Cette option affiche le nombre de cylindres spécifiés comme zone d'arrivée pour les têtes de lecture/écriture.

Sector:

Cet élément configure le nombre de secteurs par piste.

Retour au Menu de Standard CMOS Features:

Drive A & Drive B:

Cet élément règle le type de lecteur de disque (en général uniquement le lecteur A) installé.

Cette option permet d'utiliser "3 Mode Floppy Drive" (Unité de disquette mode 3) dans un système informatique japonais en selectionnant l'unité A, l'unité B, ou les deux. Laissez cette option à sa valeur par défaut [Disabled] (Désactifé) si vous n'utilise pas une unité de disquette aux normes japonaises.

Video:

Cette option permet de selectionner le type de carte video utilisé pour votre moniteur système principal.

[EGA/VGA]: (Enhanced Graphics Adapter/Video Graphics Array) Pour les cartes graphiques EGA, VGA, SVGA et PGA.

[CGA 40]: (Color Graphics Adapter) Mise sous tension en mode 40 colonnes.

[CGA 80]: (Color Graphics Adapter) Mise sous tension en mode 80 colonnes.
[Mon]: (Monochrome adapter) Inclut les adaptateurs monochromes à haute résolution.

Halt On:

Cette option détermine si le système doit ou non s'arrête si une erreur est détectée pendant l'amorçage du système.

[All Errors]: L'amorçage du système s'interrompra à chaque fois que le BIOS détectera une erreur non fatale.
[No Errors]: L'amorçage du système ne s'interrompra pas qu'elle que soit l'erreur détectee.
[All, But Keyboard]: L'amorçage du système s'interrompra sur toutes les erreurs sauf en cas d'erreur clavier.
[All, But Diskette]: L'amorçage du système s'interrompra sur toutes les erreurs sauf en cas d'erreur disquette.
[All, But Disk/Key]: L'amorçage du système s'interrompra sur toutes les erreurs sauf en cas d'erreur disquette ou clavier.

Base Memory:

Cette option affiche la quantité de mémoire installée dans le système. La valeur de la mémoire de base est en général de 640K pour les systèmes dans lesquels 640K de mémoire ou plus ont été installés sur la carte-mère.

Extended Memory:

Cette option affiche la quantité de mémoire étendue détectée pendant l'amorçage du système.

Total Memory:

Cette option affiche la quantité totale de mémoire disponible dans le système.

3-3. Advanced BIOS Features

Hyper-Threading Technology

Cette option permet d'activer ou de désactiver la technologie Hyper-Threading du processeur.

Laissez cet item à son réglage par défaut pour activer le fonctionnement multi-thread du processeur (simultaneous multi-threaded-SMT) et votre microprocesseur simulera la présence de deux microprocesseurs logiques pour le système d'exploitation et les applications.

Cette option est disponible uniquement pour les processeurs utilisant la Technologie Hyper-Threading. Pour de plus amples informations sur "Hyper-Threading Technology", veuillez visiter le site Web Intel à http://www.intel.com/homepage/land/hyperthreadreading.htm, http://www.intel.com/design/chipsets/ht/.

Lorsque la valeur choisis est [Enabled] (Actived), cette option permet d'accelérer le POST (Power On Self Test: Test automatiquement de mise en route) après la mise sous tension du système. Pendant le POST, le BIOS raccourcit ou ignore certains contrôles.

Hard Disk Boot Priority:

Cet élément sélectionne la priorité de lancement des disques durs. En pressant la touche , vous pouze enter dans son sous-menu où les disques détectés peuvent être sélectionnés pour la séquence de lancement pour lancer le système.

Cet élément ne fonctionne que s'il y a l'option [Disque Dur] dans un des éléments Premier/Deuxieme/Troisième péripérisque de lancement.

* Bootable SCSI/IDE/RAID:

Cet item permet de déterminer un périhérique de démarrage parmi [RAID Intégré (Onboard RAID)] ou [Périhérique sur Slot PCI (PCI Slot Device)], lorsque l'item [Priorité de Démarrage du Disque Dur (Hard Disk Boot Priority)] est régèle sur [Cartes SCSI/IDE/RAID amorcâbles (Bootable SCSI/IDE/RAID Cards)].

Selectionnez le premier, le deuxième et le troisième disques pour amorçage avec respectivement les options [First Boot Device] (Première unité d'amorçage), [Second Boot Device] (Deuxième unité

d'amorçage) et [Third Boot Device] (Troisième unité d'amorçage). Le BIOS lancera le système d'exploitation dans l'ordre des unités sélectionné. Attribuez à [Boot Other Device] (Lancer un autre périphérique) la valeur [Enabled] (Acté) si vous souhaitez demarrer à partir d'un périphérique autre que ces trois unités.

Swap Floppy Drive:

Lorsque la valeur choisié est [Enabled] (Actived), et que le système démarre à partir du lecteur de disquettes, le système démarrera à partir de l'unité B au lieu de démarrer à partir de l'unité A conventionnelle. Pour que vous puissiez utiliser cette fonction, il est nécessaire de connecter deux lecteurs de disquettes au système.

Boot Up Floppy Seek:

Lorsque la valeur可以选择 est [Enabled] (Activated), le BIOS vérifiera si le lecteur de disquettes est installé ou pas.

Boot Up NumLock Status:

Cet élément détermine l'etat par défaut du clavier numérique au moment du lancement du système.

[On]: Le clavier numérique fonctionne comme touches numériques.

[Off]: Le clavier numérique fonctionne comme touches flèches.

Security Option:

Cette option détermine le moment auquel le système demande un mot de passer - à chaque démarriage du système, ou uniquement en cas d'accès au Setup du BIOS.

[Setup]: Le mot de passer n'est requisite que lors de l'accès au Setup du BIOS.

[System]: Le mot de passse est requis à chaque fois que l'ordinateur est démarré.

Remarque: N'oubliez pas votre mot de passer. Si cela vous arriverez, vous estes dans l'obligation d'effectuer un Clear CMOS avant de pouvoir demarrer votre systeme. En faisant cela, vous perdriez toutes les informations du BIOS Setup que vous aviez au préalable configurées.

APIC Mode:

Laissez le réglage par défaut pour cet élément.

MPS Version Ctrl For OS:

Cet élément spécifique qu'elle version de MPS (Sécicfication de Multi-Proceseur) sera utilisée par la carte mère. Laissez le réglage par défaut pour cet élément.

OS Select For DRAM >64MB

Cette option vous permet d'acceder à la mémoire qui se trouve au-delà de 64 Mo dans OS/2. Laissez à cette option la valeur par défaut [Non-OS2] si vous utilisez un système d'exploitation autre que OS/2.

Report No FDD For OS:

Lorsque la valeur choisié est [Enabled] (Activé), cette option vous permet d'exécuter certains systèmes d'exploitation plus ancients sans lecteur de disquettes. Laissez à cette option sa valeur par défaut.

Cette option permet au BIOS de prendre en charge certains péripériques IDE ancients ou spéciaux en prolongant ce temps de retard. Une valeur plus élevée accordera au péripérique un délai pour long pour s'initialiser et pour se préparer à s'activer.

Intel OnScreen Branding:

Cet élément déterminé s'il faut afficher ou non le logo "Intel Inside" lors du lancement du système.

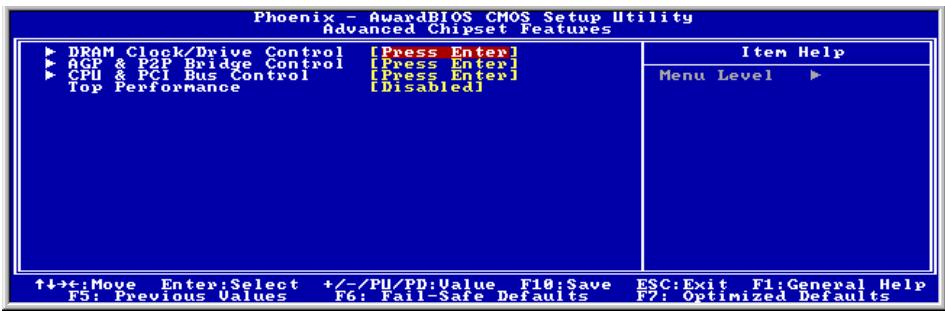

3-4. Advanced Chipset Features

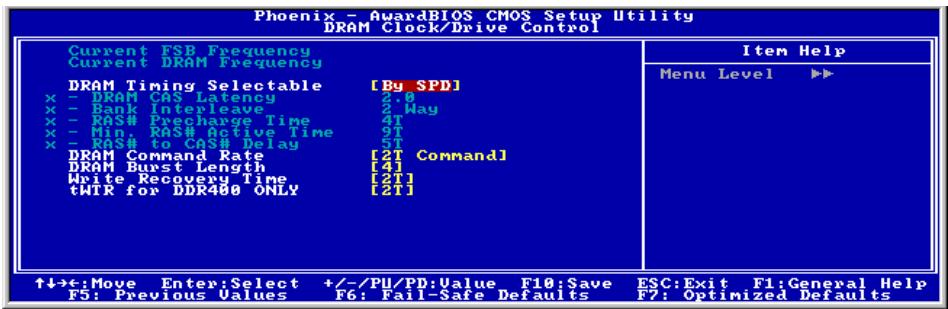

DRAM Clock/Drive Control (Contrôle fréquence/pilote DRAM):

Cliquez sur la touche pour entrer dans le sous-menu :

Current FSB Frequency (Fréquence FSB courante):

Cet élément vous montrera la vitesse du Bus FSB actuelle.

Current DRAM Frequency (Fréquence DRAM courante):

Cet élément vous montrera la vitesse du Bus DRAM actuelle.

DRAM Timing Selectable (Sélection des Timing DRAM):

Quatre options sont disponibles: Manual By SPD Turbo Ultra. Le réglage par défaut est Manual. Lorsqu'il est régèle à By SPD, le BIOS lira les données SPD du module DRAM et effectuera automatiquement le réglage avec les données stockées. Si vous reglez sur "Manual", les cinq éléments suivants seront disponibles pour vous permettre des réglages.

* DRAM CAS Latency:

Les options sont: [1.5], [2.0], [2.5], et [3.0].

* Bank Interleave:

Les options sont: [Disabled], [2 Way], et [4 Way].

※ RAS# Precharge Time:

Les options sont: [2T], [3T], [4T], et [5T].

• Min. RAS# Active Time:

Les options sont: [6T], [7T], [8T], et [9T].

RAS# to CAS# Delay

Les options sont: [2T], [3T], [4T], et [5T].

DRAM Command Rate (Taux de commande DRAM):

Deux options sont disponibles: 2T Command 1T Command. Le réglage par défaut est 2T Command. Lorsque l'hote (northbridge) situe l'adresse mémoire désirée, alors il exécute les temps d'attente de la commande. Réglez cette valeur à 2T Command pour la compatibilité du système ou à 1T Command pour les performances du système.

DRAM Burst Length(Longueur de Lancement DRAM)

Le module DDR SDRAM offre un mode de Lancement, ce qui signifie une fonction de précharge automatique pour des longueurs de lancement d'ECRITURE et de LECTURE programmables de 4 ou 8 emplacements.

Cela signifie que si vous avez défini la longueur de lancement sur 8, le bus d'adresse accédera à 8 bytes à chaque cycle d'éprécharge, etc.

Write Recovery time (Temps de Restauration d'Ecriture):

Deux options sont disponibles: 2T 3T . La valeur par défaut est 3T . Il s'agit de la période entre deux temps d'écriture.

tWTR for DDR400 ONLY:

Deux options sont disponibles: 1T 2T . La valeur par défaut est 2T . Il s'agit de la période de temps de retard de la commande d'ECRITURE et de LECTURE.

Retour au Menu de Advanced Chipset Features:

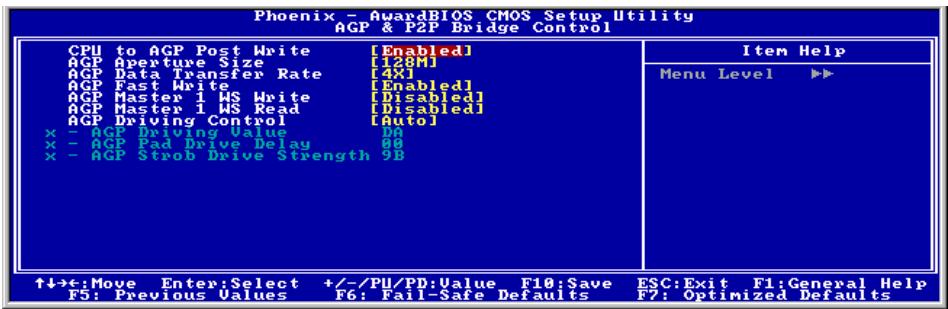

AGP & P2P Bridge Control:

Cliquez sur la touche pour entrer dans le sous-menu :

Laissez le réglage par défaut pour cet élément.

AGP Aperture Size:

Cette option spécifie la quantité de mémoire système qui peut être utilisée par le périphérique AGP. L'ouverture est une portion de la plage d'adresse de mémoire PCI dédiée à l'espace d'adresse de mémoire graphique.

Cette option vous permet de sélectionner le taux de transfert de données du périhérique AGP. Un taux plus élevé permet d'apporter des graphismes plus rapides et de toute valeur qualité à votre système. Assurez-vous que votre carte graphique prend bien en charge le mode que vous sélectionnez.

AGP Fast Write (Ecriture rapide AGP):

Deux options sont disponibles: Disabled Enabled. Le réglage par défaut est Disabled. Si votre adaptateur AGP peut supporter cette fonction, alors vous pouvez désir Enabled. Dans le cas contraire, choisissez Disabled.

AGP Master 1 WS Write (1 WS avant Ecriture sur Maitre AGP):

Deux options sont disponibles: Disabled Enabled. Le règlage par défaut est Disabled. Cela représenté un délambda d'attente simple lors de l'écriture sur le Bus AGP. Lorsque vous le règlez à Enabled, deux délaiss d'attente sont utilisés par le système, permettant ainsi une plus grande stabilité.

AGP Master 1 WS Read (1 WS avant Lecture sur Maitre AGP):

Deux options sont disponibles: Disabled Enabled. Le règlage par défaut est Disabled. Cela représenté un déliai d'attente simple lors de la lecture sur le Bus AGP. Lorsque vous le règlez à Enabled, deux délais d'attente sont utilisés par le système, permettant ainsi une plus grande stabilité.

AGP Driving Control:

Laissez le réglage par défaut pour cet élément.

• AGP Driving Value:

Laissez le réglage par défaut pour cet élément.

Laissez le réglage par défaut pour cet élément.

Laissez le réglage par défaut pour cet élément.

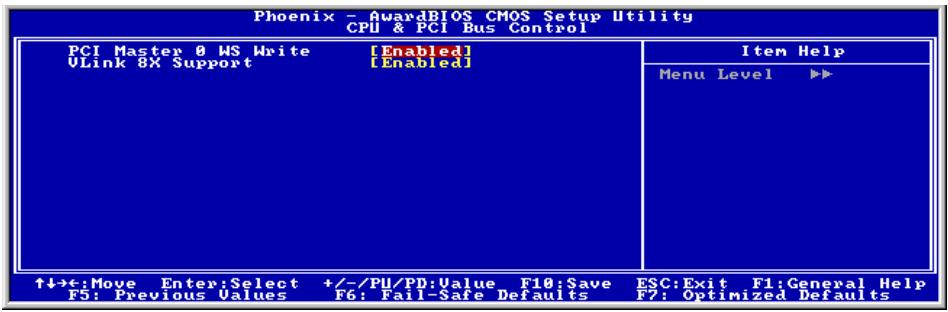

Retour au Menu de Advanced Chipset Features:

Cliquez sur la touche pour entrer dans le sous-menu :

PCI Master 0 WS Write :

Deux options sont disponibles: Activé → Désactivé. Le réglage par défaut est Activé. Lorsqu'il est régól sur Activé, les écrites sur le bus PCI sont exécutées sans temps d'attente (immediatement) lorsque le bus PCI est pré à receivevoir les données. Si vous le réglez sur Désactivé, le système attendra un temps avant que les données ne soient écrites sur le bus PCI.

Deux options sont disponibles: Activé → désactifé. La valeur par défaut est Enabled. Cet élément vous permet d'activer le transfert des données du bus Vlink entre le port nord et le port sud.

Retour au Menu de Advanced Chipset Features:

Top Performance:

Cet item active les performances DRAM dans le cas où aucun problème de compatibilité ne se produitait.

Cliquez sur la touche pour entrer dans le sous-menu :

IDE Prefetch Mode (Mode de préchargement des instructions IDE):

Deux options sont disponibles: Disabled Enabled. Le réglage par défaut est Enabled. Les interfaces du disque IDE intégré prenrent en charge le préchargement des instructions IDE pour un accès plus rapide au disque. Si vous installez une interface IDE add-in primaire et/ou secondaire, règlez ce paramètre sur Désacté si l'interface ne prend pas en charge le préchargement d'instructions.

SATA RAID ROM:

Cet élément vous permet d'utiliser le ROM de Bootage du RAID ATA Sénéiel Sur Carte pour lancer le système.

Onboard IDE-1 Controller:

Cette option vous permet d'activer ou de désactiver les contrôleurs IDE primaire et secondaire. Sélectionnez [Disabled] (Désactivé) si vous voulez ajouter un contrôleur de disque dur différent.

Le mode PIO (Programmed Input/Output) permet au BIOS de dire au contrôleur ce qu'il veut, et laïssé le contrôleur et le proceseur effectuer l'ensemble de la tâche,只不过 que de faire en sorte que le BIOS envoie une série de commandes pour affecter un transfert en provenance de ou vers le disque dur.

[Auto]: Le BIOS selectionnera le meilleur mode disponible après avoir contrôle votre disque dur.

[Mode 0-4]: Vous pouvez selectionner un mode qui correspond à la synchronisation de votre disque dur. Faites attention de ne pas utiliser une valeur erronée, sinon vous aurez des erreurs disque.

Cette option pour permet d'utiliser Ultra DMA.

[Auto]: Le BIOS selectionnera la meilleure option disponible après avoir vérifié votre disque dur ou votre lecteur de CD-ROM.

[Disabled]: Le BIOS ne détectera pas ces catégories. Si un problème survient lorsque vous utilisez des périhériques Ultra DMA, essayez de désactiver cette option.

Onboard IDE-2 Controller:

La description de cet item est la même que pour Onboard IDE-1 Controller.

Retour au Menu de Integrated Peripherals:

OnChip PCI Device:

Cliquez sur la touche pour entrer dans le sous-menu :

OnChip Audio Controller:

Cette option permet ou invalidate le contrôleur de audio.

OnChip LAN Controller:

Cette option permet ou invalidate le contrôleur de LAN.

OnChip LAN Boot ROM:

Cette option vous permet d'utiliser la ROM d'amorçage (au lieu d'un disque dur) pour amorcer le système et acceder directement au réseau local.

OnChip USB Controller :

Cette option permet ou invalide le contrôleur de USB.

\* USB 2.0 Controller:

Cette option permet ou invalidate le contrôleur de USB 2.0.

Cet élément vous permet de Sélectionner [BIOS] pour utiliser un clavier USB dans un environnement DOS ou [OS] dans un environnement OS.

\* USB Mouse Support:

Cet élément vous permet de sélectionner [BIOS] pour utiliser une souris USB dans un environnement DOS ou [OS] dans un environnement OS.

Retour au Menu de Integrated Peripherals:

SuperIO Device:

Cliquez sur la touche pour entrer dans le sous-menu :

Onboard FDD Controller :

Deux options : Enabled et Disabled. La valeur par défaut est Enabled. Vous pouvez activer ou désactiver le contrôleur FDD intégré.

Onboard Serial Port 1 :

Cet item est utilisé pour spécifique l'adresse d'entée/sortie et l'interruption IRQ utilisées par le port série 1. Six options sont possibles : Disabled 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 AUTO. La valeur par défaut est 3F8/IRQ4.

Onboard Parallel Port:

Configure l'adresse d'entrée/sorting et l'interruption IRQ utilisées par le port parallele intégré. Quatre options disponibles: Disable 378/IRQ7 278/IRQ5 3BC/IRQ7. La valeur par défaut est 378/IRQ7.

Parallel Port Mode: Quatre options : SPP EPP ECP ECP+EPP. Le mode par défaut est ECP + EPP .

EPP Mode Select: Deux options: EPP1.7 EPP1.9. Le mode par défaut est EPP 1.7. Cet item n'est accessible que si le port parallele est configuré en mode EPP.

ECP Mode Use DMA: Deux options: 1 3 . La valeur par défaut est 3. Quand le mode du port parallele est en ECP, le canal DMA utilisé peut être Channel 1 ou Channel 3.

Retour au Menu de Integrated Peripherals:

Init Display First:

Cette option permet deCHOISIR d'initialiser d'abord le slot PCI ou le slot AGP lorsque le systeme est amorcé.

[AGP]: Lorsque le système est amorcé, il initialisera d'abord le slot AGP.

[PCI Slot]: Lorsque le système est amorcé, il initialisera d'abord le slot PCI.

3-6. Power Management Setup

ACPI Suspend Type :

Cet élément sélectionné le type de mode Suspendre.

[S1(PowerOn Suspend)]: Active la fonction "Suspendre Mise sous tension".

[S3(Suspend To RAM)]: Active la fonction "suspendre RAM".

Cette option permet de selectionner le mode de mise hors tension du système :

[Delay 4 Sec.]: Si vous appuyez sur le bouton alimentation pendant plus de 4 secondes, le système sera mis hors tension. Cela permet d'eviter demettrele système hors tension lorsque vous touchez ou appuyez accidentellement sur le bouton alimentation.

[Instant-Off]: Si vous appuyez sur, puis relâchézméniâtement le bouton alimentation, le système est mis immediatement hors tension.

Run VGABIOS if S3 Resume(Actionner le VGABIOS si Reprise S3):

Trois options sont disponibles: Auto Oui Non. La valeur par défaut est Auto. Cet élément vous permet deCHOISIR lorsquela reprise S3 est active et si le BIOS VGA doitetre initiaisé ou non.

Cette option permet de selectionner la mesure prise par le système en cas de defaillance de l'alimentation secteur.

[Power Off]: Lorsque le courant revient après une défaillance de l'alimentation secteur, le système reste hors tension. Vous doivent appuyer sur le bouton Alimentation pour remettre le système sous tension.

[Power On]: Lorsque le courant revient après une défaillance de l'alimentation secteur, le système est automatiquement remis sous tension.

[Last State]: Lorsque le courant revient après une défaillance de l'alimentation secteur, le système returnne dans l'etat dans lequel il se trouvait au moment de la défaillance de l'alimentation. Si le système était hors tension lorsque la défaillance de l'alimentation secteur s'est produit, le système reste hors

tension lorsque le courant revient. Si le système était sous tension lorsque la défaillance de l'alimentation s'est produit, le système est remis sous tension lorsque le courant revient.

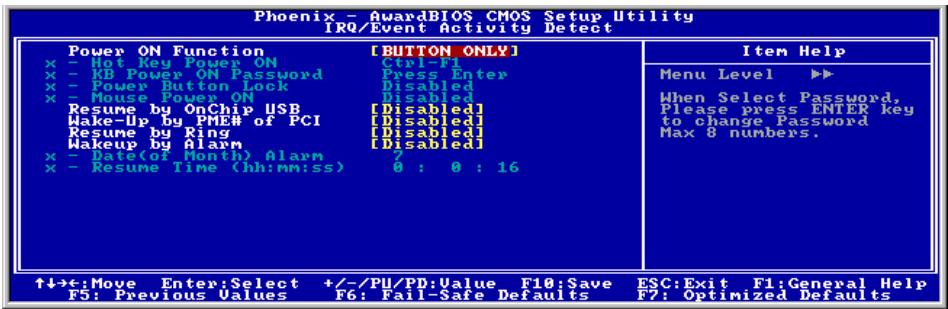

Cliquez sur la touche pour entrer dans le sous-menu :

Power On Function:

Cet élément détermine la façon demettre le systeée en marche.

[Button Only]: Il n'est possible d'allumer le système qu'en pressant le bouton Marche.

[Password]: Mettez le système en marche en entrant le mot de passer que vous souhaitez jusqu'à 8 caractères. Veuillez suivre les instructions sur écran pour confirmer le mot de passer.

[Hot Key]: Allumez le système en cliquant sur la combinaison d'hot-key que vous avez programmée.

[Mouse]: Allumez le système en cliquant sur le bouton de la souris PS/2.

Hot Key Power ON:

Cet élément allume le système lorsque vous cliquez sur la combinaison d'hot-key programmée depuis ~ , , et .

* KB Power ON Password:

Cet élément n'apparait qu'en programmant l'élement "Power On Function" sur [Password]. Vous pouvez enter le mot de passer que vous souhaitez dans cette option.

Remarque: N'oubliez pas votre mot de passer, sinon vous devrez effacer le contenu de la CMOS et redéfinir tous les paramètres pour pouvoir réutiliser cette fonction.

Cet élément n'apparaît qu'en programmment l'élement "Power On Function" sur [Password].

Après avoirprogrammé l'objet "Power On Function" sur [Password], puis entrez le mot de passer pour [KB Power On Password], veuillez programmercer cet élément sur [Enabled] pour désactiver la fonction du Bouton Marche. Entrer le mot de passer programmé dans l'objet [KB Power ON Password] sera alors la seule façon demettre le système en marche.

\* Mouse Power ON:

Cet élément n'apparait qu'en programmant l'élement "Power On Function" sur [Mouse].

Après avoir programmes l'objet "Power On Function" sur [Mouse],PROGRAMme cet élément sur [Enabled] vous permettra d'allumer le système en cliquant sur le bouton de la souris PS/2.

Resume by OnChip USB (Reprise par OnChip USB):

Deux options sont disponibles: Activé → Désactivé. La valeur par défaut est Désactivé. Lorsque cet élément est définir sur Activé, tout événement affectant l'onchip USB réveillera le système étant.

Wakeup by PME# of PCI (Réveil par PME# de PCI):

Deux options sont disponibles: Activé → Désactivé. La valeur par défaut est Désactivé. Lorsque cet élément est défini sur Activé, tout événement affectant les cartes PCI (PME) réveillera le système mis en vue.

Resume by Ring (Réveil sur Sonnerie):

Deux options sont disponibles: Désactivé → Activé. La valeur par défaut est Désactivé. Lorsque programme sur Activé, tout événement affectant les sonnerie de modem réveillera le système mis en vue.

WakeUp by Alarm:

Lorsque la valeur可以选择 est [Enabled] (Actived), vous pouvez régler la date et l'heure auxquelles vous voulez que le PC avec arrêt logiciel soit mis sous tension dans les champs "Date (Date d'alarme - mois) Alarm" et "Time (Heure d'alarme - hh:mm:ss) Alarm". Cependant, en cas d'accès au système par un appel entrant ou par le réseau (Reprise sur appel/LAN) avant la date et l'heure définies pour cette option, le système accordera la priorité aux appeals entrants ou au réseau.

[0]: Cette option permet demettre le systeme sous tension tous les jours à l'heure définie dans le champ "Time (Heure d'alarme - hh:mm:ss) Alarm".

[1-31]: Cette option permet de selectionner la date à laquelle vous pouze que le système soit mis sous tension. Le système se mettra sous tension à la date définie, et à l'heure définie dans le champ “Time (Heure d'alarme - hh:mm:ss). Alarm”.

* Time (hh:mm:ss) Alarm

Cette option permet de définir l'heure à laquelle vous pouvez que le système soit mis sous tension.

3-7. PnP/PCI Configurations

Force Update ESCD:

Si vous souhaitez effacer les données ESCD au prochain démarriage, et demander au BIOS de partager à jour les paramètres pour les cartes ISA Plug & Play et les cartes PCI, c0hoisissez ENABLED. Cependant, la prochaine fois que vous redémarrerez, cette option sera positionnée automatiquement à DISABLED.

Remarque: L'ESCD (Extended System Configuration Data) contient les informations IRQ, DMA, I/O port et mémoire de votre système. C'est une spécification et une fonction spécifique au BIOS Plug & Play.

Cette option permet de configurer tous les périhériques d'amorce et compatibles Plug-and-Play.

[Auto(ESCD)]: Le système détectera automatiquement les paramètres.

[Manual]: Choisissez les ressources ISQ spécifiques dans le menu "Ressources IRQ".

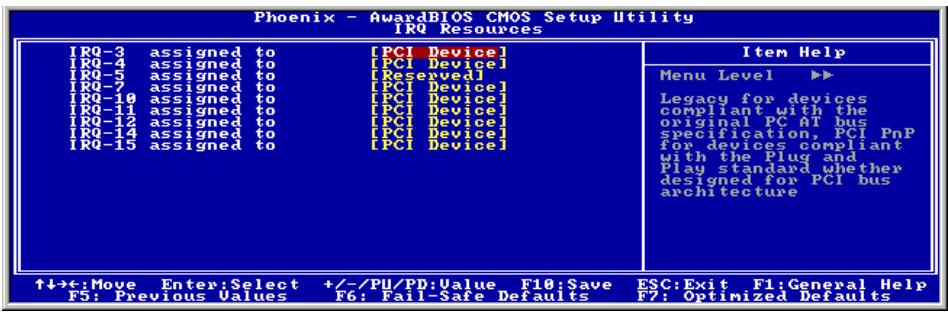

* IRQ Resources:

Cliquez sur la touche pour entrer dans le sous-menu :

Cette option permet d'attribuer aux interruptions système soit la valeur [PCI Device] (Périphérique PCI), soit la valeur [Reserved] (Réserve).

Retour au Menu de PnP/PCI Configurations:

PCI/VGA Palette Snoop:

Cette option permet de déterminer si r les cartes MPEG ISA/VESA VGA peuvent ou non fonctionner avec PCI/VGA.

[Enabled]: Les cartes MPEG ISA/VESA VGA fonctionnement avec PCI/VGA.

[Disabled]: Les cartes MPEG ISA/VESA VGA ne fonctionnement pas avec PCI/VGA.

Allocate IRQ To Video:

Cet élément assigne un IRQ à la carte VGA installée.

[Yes]: Assigne automatiquement un IRQ à la carte VGA installée.

[No]: L'IRQ précédemment occupe par la carte VGA est alors disponible pour un nouveau péripérisque.

Allocate IRQ To USB:

Cette option permet d'assigner une IRQ à un périphérique USB connecté.

[Enabled]: Assigner automatiquement une IRQ au périphérique USB connecté.

[Disabled]: L'IRQ qui était precedemment occupée par le périhérique USB connecté sera disponible pour un nouveau périhérique.

PCI Latency Timer (CLK):

Cet élément contrôle le temps qu'un périhérique PCI peut conserver le bus avant qu'un autre ne prenne le relais. S'il est régla de valeurs trop élevées, chaque périhérique PCI peut conduire les transactions pendant un temps plus élevé et, par conséquent, améliorer la bande passante PCI efficace. Pour de更好地 performances PCI vous devriez régler cet élément à des valeurs plus élevées.

PIRQ 0 Use IRQ No. ~PIRQ 3 Use IRQ No.:

Cet élément spécifique manuellement ou automatiquement le numéro IRQ des périhériques installés dans les fentes PCI.

Pour les relations entre la disposition matérielle des PIRQ (signaux provenant du chipset VIA VT8237), INT# (signaux IRQ des slots PCI) et les périphériques, veuillagez vous réféérer au tableau ci-dessous:

• Le slot PCI 1 partage les signaux d'IRQ avec le slot AGP, LAN, et SATA.
• Si vous souhaitez installer deux cartes PCI dans ces slots PCI qui partagent leurs IRQ avec un autre péripérisque en même temps, vous devrez être sur que votre système d'exploitation et votre pilote de péripérisque PCI supportent la fonction de partage d'IRQ.

3-8. PC Health Status

Cette option permet de définir la température à laquelle le système doit être automatiquement mis hors tension pour éviter toute surchauffe du système.

Remarque: Cet élément ne fonctionne que pour les OS avec l'ACPI activée.

Cette option permet de selectionner la température d'alerte limite du processeur. Lorsque le système detecte que la température du processeur depasse la limite, il émet des bips d'alerte.

Remarque: La fonction de moniterur matériel sur carte est capable de détecter ces conditions de santé du système. Si vous voulez qu'un message d'alerte soit affché ou qu'une alarme sonore soit émise en cas de condition anormale, vous doivent installer l'utilitaire "Hardware Doctor". Cet utiliser se trouve sur le CD "CD Pilotes et utilisaires" fourni avec cette carte-mère.

Lorsque la valeur可以选择 est [Enabled] (Acté), le système se met hors tension si le ventilateur du processeur ne fonctionne pas.

Remarque: Cet élément ne fonctionne que pour les OS avec l'ACPI activée.

Ces items lisent l'etat actuel de la temperature du CPU et de l'environnement ainsi que le nombre de rotations par minute des ventilateurs (CPU et boitier). Ces valeurs sont non modifiables par l'utilisateur.

Les items suivants lisent l'etat actuel des différents voltages du système, non modifiables.

Remarque: Le composant permettant cette surveillance occupe les adresses I/O de 294H à 297H. Si vous avez une carte réseau, carte son ou autres cartes additionnelles qui pourrait utiliser ces adresses, veuillez configurer leurs adresses en conséquence pour éviter tout conflit matériel.

3-9. Load Fail-Safe Defaults

Cette option charge les valeurs du BIOS par défaut pour le fonctionnement minimal le plus stable possible du système.

3-10. Load Optimized Defaults

Cette option charge les valeurs du BIOS par défaut qui sont les réglages d'usine pour un fonctionnement optimal du système.

3-11. Créer le Mot de Passe Administrateur

Cette option permet de protéger la configuration BIOS ou de limiter l'accès à l'ordinateur. Le mot de passée administrateur est utilisé pour protéger les paramètres CMOS enregistrés des modifications éventuelles d'utilisateurs non autorisés.

3-12. Créer le Mot de Passe Utilisateur

Cette option permet de protéger la configuration BIOS ou de limiter l'accès à l'ordinateur. Le Mot de Passe Utilisateur demande à tous les utilisateurs d'entrez un mot de passer ainsi d'utiliser le système, et/ou d'acceder au Réglage BIOS (mais sans pouvoir modifier le contenu).

3-13. Save & Exit Setup

Cette option enregistre vos sélections et quitte le menu de configuration du BIOS.

Cette option quitte le menu de configuration du BIOS sans enregistrer aucun changement.

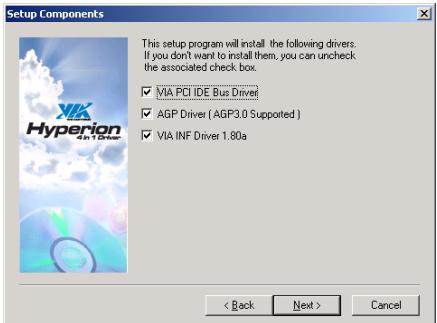

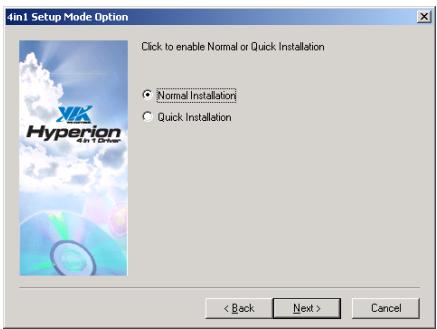

Appendice A. Installation des Pilotes VIA 4-in-1

Remarque: Veuillez installer ce pilote VIA 4-in-1 en premier, juste après avoir installé le système d'exploitation Windows.

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit executer automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fichier exécutable dans le réseau principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu d'installation, deplacez votre curseur sur I'onglet [Pilote]. Cliquez sur [VIA 4in1 Driver]. L'ecran suivant apparaitra.

1. Cliquez sur [Suivant].

1. Cliquez [Oui].

1. Cliquez sur [Suivant].

1. Cliquez sur [Suvient].

1. Cliquez sur [Suvient].

1. Cliquez sur [Suvant].

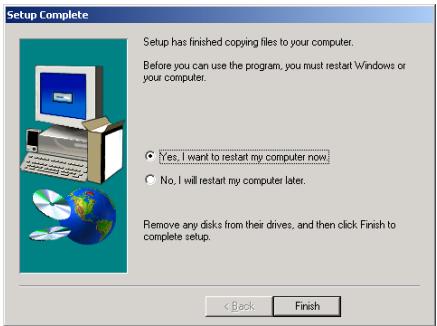

1. Choisissez [Oui, Je veux redémarrer mon ordinateur maintenant] et cliquez sur [OK] pour finir l'installation.

Appendice B. Installation des Pilotes Audio

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit exécuter automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fjichier exécutable dans le repertoire principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu d'installation, deplacezvoirecurseur sur I'onglet [Pilote].Cliquez sur [Audio Driver]. L'ecran suivant apparaitra.

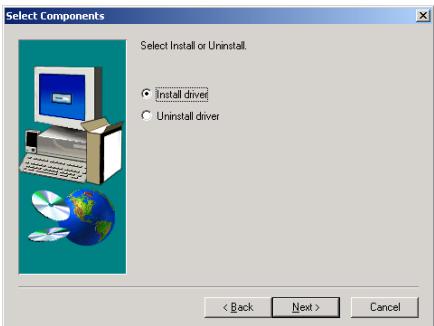

1. Cliquez sur [Suvient].

2. Cliquez sur [Suivant].

3. Cliquez [Oui].

1. Choisissez [Oui, Je veux redémarrer mon ordinateur maintainant] et cliquez sur [Terminer] pour finir l'installation.

Appendice C. Installation des Pilotes LAN

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit exécuter automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fichier exécutable dans le repertoire principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu d'installation, deplacez votre curseur sur I'onglet [Pilote].Cliquez sur [LAN Driver]. L'ecran suivant apparaitra.

1. Cliquez [OK] pour sortir l'installation.

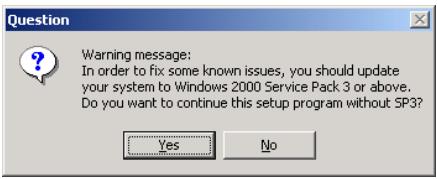

Appendice D. Installation des Pilotes VIA USB2.0

Remarque: Il n'est pas nécessaire d'installer le pilote VIA USB 2.0 pour le système d'exploitation Windows XP si le Service Pack 1 est déjà installé. Veuillez effectuer la mise à jour Windows pour obtenir le dernier Service Pack.

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit exécuter automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fichier écutable dans le repertoire principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu dinstallation, deplacezvoirecurseur sur I'onglet [Pilote].Cliquez sur [VIA USB 2.0 Driver].L'ecran suivant apparaitra.

1. Cliquez sur [Suivant].

1. Cliquez [Oui].

1. Cliquez sur [Suvient].

1. Cliquez [Oui].

1. Cliquez [Oui].

1. Cliquez [Oui].

1. Cliquez [OK].

1. Cliquez [Impression au dossier].

1. Cliquez [Oui].

Appendice E. Installation des Pilotes Serial ATA RAID

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit exécuter automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fichier exécutable dans le réseau principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu d'installation, deplacez votre curseur sur I'onglet [Pilote]. Cliquez sur [Serial ATA RAID Driver]. L'écran suivant apparaitra.

1. Cliquez sur [Suivant].

2. Cliques sur [Suivant].

3. Cliques sur [Suivant].

4. Cliquez sur [Oui].

5. Cliquez sur [Oui].

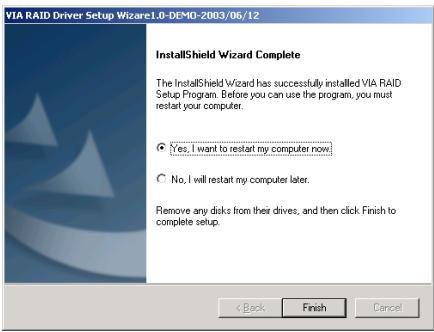

1. Choisissez [Oui, je veux redémarrer mon ordinateur maintainant], et cliquez sur [Terminer] pour redémarrer le système.

Appendice F. Guide de la Mise à Jour du BIOS

La procédure illustrée ici est basée sur l'exemple du modele SE6; tous les autres modèles suivant la même procédure.

1. En premier, trouvez le nom du modele et le numero de version de cette carte mère. Vous trouvez un autocollant avec code-barre importante le nom de modele et le numero de version sur la PCB de la carte mère.
2. Trouvez l'ID du BIOS actuel. Par exemple, dans ce cas, l'ID du BIOS actuel est "00". Si vous avez déjà le dernier BIOS disponible, aucune mise à jour de ce dernier est nécessaire. Si votre BIOS actuel n'est pas le dernier, passez à l'étape suivante.

1. Téchéarger le fichier BIOS correct à partir de notre site WEB.
2. Cliquez deux fois sur le fichier à télécharger-il s'auto-extrairera en deux autres fichiers [awdflash.exe] et [*.bin].
3. Créer une disquette de démarrage avec fichiers nécessaires. Vous pouvez faire votre disquette de démarrage aussi bien dans l'Explorateur de Windows qu'en mode DOS.

[c:\]format a:/s

Après avoir formaté et transféré les fichiers système sur votre disquette, copiez deux fichiers dessus. Un des deux fichiers est l'utilitaire de mise à jour de BIOS "awdflash.exe" et le deuxième est le fichier binaire du BIOS décompressé.

1. Veuillez configurer la série de démarrage en "Floppy" dans le BIOs setup et démarrez ensuite à partir de votre lecteur de disquette.

Phoenix - AwardBIOS CMOS Setup Utility

• Nous vous recommendons fortement d'utiliser les paramêtres décrits ci-dessus avec "awdflash" pourmettre à jour le BIOS. NE TAPEZ PAS SEULEMENT "awdflash se6_sw.bin" sans les paramêtres ci-dessus derrière le fichier ".bin".
• L'utilitaire Award flash ne peut être utilisé sous Windows, vous devez être dans un environnement DOS pur.
• Vous doivent vérifier chaque fiachier BIOS doit être utilisé avec cette carte mère, ne faites pas de mise à jour avec un mauvais fiachier. Autrement, votre système peut ne plus fonctionner.
• Veuillez ne pas utiliser une version de Award flash plus ancienne que la version 7.52C pourmettre à jour le BIOS de votre carte mère. Autrement, la mise à jour peut échouer ou d'autres problèmes survenir.
• La progression de la mise à jour est mesure en blocs blancs. Les quatre derniers blocs bleus représentent le "BIOS boot block". Cette partie du BIOS sert à empêcher ce dernier d'être corrompu ou rendu inutilisable durant sa programmation. Cette partie ne devrait pas été programmesée à chaque fois. Si le "BIOS boot block" reste intact alors que le BIOS lui-même a été corrompu durant la procédure de mise à jour, vous pourrez alors démarrer votre système à partir d'une disquette système. Vous pourrez alors partager une nouvelle fois à la mise à jour de votre BIOS sans avoir à passer par le support technique de votre revendeur.

Appendice G. Surveillance du matériel (The Winbond Hardware Doctor Utility)

Winbond Hardware Doctor (WHD) is an unprogramme d'auto-diagnostic pour PC qui ne peut être utilisé qu'avac la série des circuits intégrés (IC) suivants: W83627HF. Sa fonction est de protégger votre système de tous dysfonctionnements en surveillant des paramètres critiques tels que les voltages d'alimentation, la vitesse de rotation des ventilateurs CPU et boîtier (si présente) ainsi que la température du processeur et système (ambiente). Ces paramètres sont critiques car une panne de votre ventilateur CPU peut entraîner la surchauffe de ce dernier et l'endommager irrémédiablement (votre système d'exploitation aura certainement aussi génére des erreurs avant). Dés qu'un des paramètres vient à dépasser sa valeur normale, un message d'ajretissement apparaître et vous rappellera de prendre les mesures qui s'imposent.

Les procédures d'installation et captures d'écran générées dans cette section sont basées sur le système d'exploitation Windows 2000. Pour ce qui concerne les autres systèmes d'exploitation, veuillez suivre leurs instructions à l'écran respectivement.

Insérez le CD contenant le pilote et l'utilitaire dans le lecteur de CD-ROM, il doit exécuter automatiquement le programme d'installation. Dans le cas contraire, double-cliquez sur le fichier écétuable dans le repertoire principal du CD pour acceder au menu d'installation.

Une fois que vous serez entree dans le menu d'installation, deplacezvoirecurseur sur I'onglet [Hardware Doctor].Cliquez sur [Hardware Doctor].L'ecran suivant apparaitra.

1. Cliquez sur [Suivant].

2. Cliquez sur [Suvient].

3. Cliquez sur [Suvient].

4. Cliquez sur [Suvient].

1. Choisissez [Oui, je veux redémarrer mon ordinateur maintainant], et cliquez sur [Terminer] pour redémarrer le système.

1. Executez Hardware Doctor en allant dans la barre d'outils de Windows et en cliquant sur [Start] [Programs] [Windbond] [Hardware Doctor].

1. Cet écran apparait. Hardware Doctor you montre le statut des Voltages, vitesses de rotation des ventilateurs et les différentes

températures. Si un des items est critique ou hors de ces limites, la valeur d'affichera en rouge. De même, une fenêtre s'affichera pour vous avertir que votre système a un problème!

L'imagé ci-dessous vous montre à quoi ressemble le message d'avertissement.

Ignore: Vous pouvez ignorer le message d'advertissement de cet item cette fois. Cependant, le message réapparaitra si l'erreur resurgit.

Disable: L'item sélectionne ne sera plus du tout monitoré jusqu'à ce que vous l'activiez dans la page de configuration.

Shutdown: Sélectionnez cette option arrêtera votre système.

Help: Youdonneaccésaplusd'informations pouryoupermétreetdiagnostiqueer les problèmeslesplus simples.

Si le message d'alarme surgir à cause d'un dépassement de température limite, vous pouze ajuster ce dernier dans l'option "Configuration". Par exemple, si vous avez spécifié la température limite à 40^ , vous pouze encore aisément l'augmenter pour éviter le message d'erreur.

Vou de cependant tenir compte de deux points avant de faire quelques modifications que se soient.

Premièrement, vous nevez etre sur que les valeurs que vous désirez changer soient "viables" pour votre système.

Deuxièmement, après avoir fini la configuration, vous doivent le sauvegarder. Autrement, le programme redémarrera avec les valeurs par défaut.

Appendice H. Assistance Technique

Q & R:

Q: Faut-il que je nettoie les données du CMOS avant d'installer une nouvelle carte mère dans mon système?
R: Oui, nous vous recommendons fortement de nettoyer les données du CMOS avant d'installer une nouvelle carte mère. Veuillez déplacer le cavalier du CMOS de sa position par défaut 1-2 vers la position 2-3 pendant quelques secondes avant de la remetre à sa position originale. Quand vous démarrez votre système pour la première fois, suivez les instructions du manuel de l'utilisateur pour charger les valeurs optimales par défaut.
Q: Si mon système plante durant la mise à jour du BIOS ou si je me trompe de configuration pour mon CPU, que doit je faire?
R: Dans les deux cas, veuillez toujours nettoyer les données du CMOS avant de démarrer votre système.
Q. ÀpRES avoir essayé un over-clocking ou des définitions non-standardss dans le BIOS, le systeme n'arrive pas à se lancer et rien n'est affiché sur l'écran. La carte-mère est-elle morte? Ai-je besoin de la renvoyer à l'endetroit de l'achat? ou doit-je effectuer une procEDURE RMA ?
R: Un changement de certaines des définitions sur un over-clocking ou un état non-standard n'endommage pas la carte-mère de façon permanente. Nous vous conseillons de suivre les trois méthodes de dépannage ci-dessous pour décharger les données CMOS et restaurer l'état par défaut du matériel. Cela permettra à la carte-mère de travailler de nouveau; vous n'avez donc pas besoin de renvoyer votre carte-mère à l'endetroit où vous l'avez achetié ni d'effectuer une procédure RSA.

1. Eteignez l'unité du circuit électrique puis rallumez après une minute. S'il n'y a pas de bouton, enlevez le cordon électrique pendant une minute et rebranchez-le.

Pressez la touche sur le clavier sans le relâcher, puis pressez le bouton d'allumage pour lancer le système. Si cela fonctionne, desserrez la touche ainsi que la touche pour passer dans la page de programmation du BIOS pour effectuer les définitions correctes.

Si cela ne marche toujours pas, repétez trois fois l'Etape 1 ou essayez l'Etape 2.

1. Eteignez l'unité du circuit électrique ou débranchez le cordon électrique, puis ouvrez le chassin. Il y a un cavalier CCMOS près de la pile. Changz la position du cavalier depuis le défaut 1-2 vers 2-3 pendant une minute pour décharger les données CMOS, puis remettez sur le défaut 1-2.

Refermez le chassin and rallumez l'unité du circuit électrique ou branchez le cordon électrique. Pressez le bouton d'allumage pour lancer le système. Si cela fonctionne, pressez la touche la touche <De| pour passer dans la page de programmation du BIOS afin d'effectuer les définitons correctes.

Si cela ne marche pas, essayez l'Etape 3.

1. Selon la même procédure que l'Etape 2, débranchez les connecteurs électriques ATX dpeuis la carte-mère et enlevez la pile d'elle carte-mère durant le déchargement du CMOS.

Q: Comment puis j'obtenir une réponse rapide à ma requête de support technique?

R: Assurez vous le suivre le formulaire guide present dans la section "Formulaire de Support Technique" de ce manuel.

Dans le but d'aider notre personnel du support technique à rapidement identifier le problème de votre carte mère et à vous répondre le plus rapidement possible et le plus efficacement possible, avant de replir le formulaire de support technique, veuillez éliminer tout péripérisque n'était pas lié au problème et indiquer sur le formulaire les péripérisques clés. Faxez ce formulaire à votre revendeur ou à votre distributeur dans le but de bénéficier de notre support technique. (Vous pouvez vous reférer aux exemples disponibles plus bas)

Example 1:

Avec un système incluant: Carte mère (avec CPU, DRAM, COAST...) HDD, CD-ROM, FDD, CARTE VGA, CARTE MPEG, CARTE SCSI, CARTE SON, etc. Une fois le système assemble, si vous ne pouvez pas démarrer, vérifie les composants clés de votre système en utilisant la procédure déscribe plus bas. Dans un premier temps, enlevez toutes les cartes exceptées la carte VGA, et essayez de redémarrer.

Si vous ne pouvez toujours pas démarrer: Essayez d'installer une autre marque/modèle de carte VGA et regardez si le système démarre. Si ce n'est always pas le cas, notez le modele de la carte VGA, le modele de la carte mère, le numero d'identification du BIOS, le CPU sur le formulaire du support technique et décrive le problème dans l'espace réservé à cet effet.

Si vous pouvez démarrer: Réinsérez toutes les cartes d'interface que vous aviez enlevées une par une et essayez de démarrer à chaque fois que vous remettez une carte, jusqu'à ce que le système ne redémarré plus encore une fois. Gardez la carte VGA et la carte d'interface qui cause le problème sur la carte mère, enlevez toutes autres cartes ou périphériques, et redémarré encore une fois. Si vous ne pouvez toujours pas démarrer, notez les informations liées aux deux cartes restantes dans l'espace Add-On Card, et n'oubliez pas de mentionner le modele de la carte mère, la version, le numéro d'identification du BIOS, CPU (référez-vous aux instructions principales), et donnez une description du problème.

Example 2:

Avec un système incluant la carte mère, (avec le CPU, DRAM, COAST...) HDD, CD-ROM, FDD, CARTE VGA, CARTE RESEAU, CARTE MPEG, CARTE SCSI, CARTE SON, après assemblage de tout cela et après avoir installé le pilote de la carte son, quand vous redémarrez l'ordinateur, ce dernier se réinitialise tout seul. Ce problème peut être causé par les pilotes de la carte son. Durant le démarrage du DOS ... Procedure, appuyez sur la touche SHIFT (BY-PASS), pour passer le CONFIG.SYS et l'AUTOEXEC.BAT; éditez le CONFIG.SYS avec un éditeur de texte, et devant la ligne de fonction qui charge le pilote de la carte son, ajoute une remarque REM, dans le but de désactiver le chargement de ce pilote. Regardez l'exemple plus bas.

CONFIG.SYS:

DEVICE=C:\DOS\HIMEM.SYS

DEVICE=C:\DOS\EMM386.EXE HIGHSCAN

DOS=HIGH, UMB

FILES=40

BUFFERS=36

Redémarrez le système. Si le système démarre sans problème, vous pouze être sur que le pilote de la carte son était en cause. Notoz les informations concernant la carte son, le modèle de la carte mère, le numéro d'identification du BIOS sur le formulaire du support technique (référez-vous aux instructions principales) et décrivez le problème dans l'espace prévu à cet effet.

Nous vous montrerons comment replir ce "Formulaire de Support Technique".

Recommendations principales...

Pour replir-le 'Formulaire d'Assistance Technique', reportez-vous aux recommendations principales décrites pas à pas ci-après:

1. MODELE: Notez le numero du modele se trouvant dans votre manuel d'utilisateur.

Example: VI7

1. Le numéro du modèle de la carte mère (REV): Notez le numéro du modèle de la carte mèreétiquetée de la manière 'REV: . *'.

Example: REV: 1.01

1. L'identification du BIOS et le numero de la pierce: Lisez les messages s'affichant sur l'écran.

2. DRIVER REV: Notez le numero de version du pilote indiqué sur la disquette de driver (s'il y en a) en tant que "Release .*".

Example:

5. SYSTEME

D'EXPLOITATION/APPLICATIONS UTILISEES: Indiquez le système d'exploitation et les applications que vous utilisez sur le système.

Example: MS-DOS® 6.22, Windows® 95, Windows® NT...

1. MICROPROCESSEUR:Indiquez la marque et la vitesse (MHz) de votre microprocesseur.

Exemple: (A) Dans la zone 'Marque', écrire "Intel"; dans celle de "Spcifications", écrire "Pentium® 4 1.9GHz".

1. ISQUE DUR: Indiquez la marque et les specifications de votre HDD(s), spécifiez si le HDD utilise □IDE1 ou □IDE2. Si vous connaissiez la capacité de disque, indiquez la et cochez (“✓”) “□” ; au cas où vous ne donnieriez aucune indication sur ce point, nous considérons que votre HDD est du “☑IDE1” Master.

Exemple: Dans la zone "HDD", cochez le carré; dans la zone "Marque", écrire "Seagate"; dans la zone 'Spcifications', écrire "ST31621A (1.6GB)".

1. CD-ROM Drive: Indiquez la marque et les specifications de votre CD-ROM drive, spécifiez s'il utilise du type de IDE1 ou IDE2, et cochez ("✓") "□"; au cas où vous ne donneriez aucune indication, nous considérons que votre CD-ROM est du type de "IDE2" Master.

Exemple: Dans la zone "CD-ROM drive", cochez le carré; dans la zone 'Marque', écrire "Mitsumi"; dans la zone 'Sécurations', écrire "FX-400D".

1. System Memory (DDR SDRAM): Indiquez la marque et les specifications (DDR DIMM) de votre mémoire système. Tels: Densité (Density), Description (Description), Composants du Module (Module Components), Numéro de pieces du Module (Module Part Number), Délai de Latence (CAS Latency), Vitesse en MHz (Speed). Par exemple:

Dans l'espace Marque, inscrivez "Micron", dans la zone specifications inscrivez:

Density: 128MB, Description: SS 16 Megx72 2.5V ECC Gold, Module Components: (9) 16 Megx 8, Module Part Number: MT9VDDT1672AG, CAS Latency: 2, Speed (MHz): 200 MHz.

Merci de nous donner des informations détaillées sur votre module de DDR SDRAM, cela nous aidera à simuler le problème que vous avez rencontres.

1. CARTE ENFICHABLE: Indiquez les cartes enchichables dont vous estes absolument sur qu'elles ont un lien avec le probleme.

Si vous ne pouvez pas identifier le problème initial, indique toutes les cartes enchichables qui ont ete inserees dans suaive système.

Remarque: T ermes entre *” sont absolument nécessaires.

Formulaire d'assistance technique

Company Name:

Phone Number:

Contact Person:

Fax Number:

E-mail Address:

Model	*	BIOS ID #	*
Motherboard Model No.		DRIVER REV
OS/Application	*
Hardware Name	Brand	Specifications
CPU	*
HDD IDE1 IDE2
CD-ROM-Drive IDE1 IDE2
System Memory(DRAM)
ADD-ON CARD

Appendice I. Comment Obtenir un Support Technique

(A partir de notre site Web) http://www.ubit.com.tw

(Aux Etats-Unis) http://www.abit-usa.com

(En Europe) http://www.abit.nl

Merci d'avoir choisi des produits ABIT. ABIT vend ses produits à travers des distributeurs, revendeurs et intégrateurs système, nous ne vendons pas directement aux utilisateurs finaux. Avant de nous envoyer des Emails pour obtenir un support technique, vous devriez contacter votre revendeur, distributeur ou intégrateur système. Ce sont ces derniers qui vous ont vendus les produits et par conséquent sont les derniers places pour savoir ce qui peut être fait. La qualité de leurs services est aussi une bonne ↔reference pour vos futurs achats.

Nous considérons chaque consommateur et désirons fournir le meilleur service pour chacun d'entre eux. Fournir un service rapide est notre première priorite. Cependant, nous recevons enormément de coupes de fil ainsi qu'une grande quantité d'meils provenant du monde entier. Actuellement, il nous est impossible de répondre à chaque requête individuelle. De ce fait, il se peut que vous ne receiveviez pas de réponse à votre email.

Nous avons effectué plusieurs tests de compatibilité et de stabilité pour nous assurer de la qualité de nos produits. Si vous avez besoin d'un support technique ou d'un service, veuilles s'il vous plaît prendre en compte les contraintes que nous subissons et de toutes contacts en premier lieu votre revendeur.

Pour un service rapide, nous vous recommendons de suivre la procédure décrite plus bas avant de nous contacter. Avec votre aide, nous pourrons atteindre notre but qui est de fournir le meilleur service au plus grand nombre de consommateurs de produits ABIT:

1. Lisez votre manuel. Cela parait simple mais nous avons porté une attention particulière pour produit un manuel simple, clair et concis. Ce dernier contient énormément d'informations non liées seulement à votre carte mère. Le CD-ROM inclus avec votre carte contient le manuel ainsi que des pilotes. Si vous n'avezaucun des deux, vous pouvez aller dans l'aire Program Download de notre site Web ou sur notre serveur FTP.
2. Téléchargez le dernier BIOS, pilotes ou logiciels. Veuillez aller dans l'aire de téléchargement de notre site Web pour vérifier que vous avez bien la dernière version de BIOS. Les BIOS sont développés de façon régulière pour régler des problèmes ou des incompatibilités. De même, assurez-vous d'avoir les dernières versions de pilotes pour vos péripériques!

3. Lisez le guide des termes techniques du site ABIT ainsi que les FAQ. Nous essayons actuellément d'enrichir notre section FAQ d'informations pour le rendre encore plus utile. Ski vous avez des suggestions, n'hésiter pas à nous le faire savoir. Pour les sujets brûlants, veuillez dire notre HOT FAQ!

4. Internet News groups. Ce sont de très bonnes sources d'informations et beaucoup degens en ces lieux peuvent pour offrir leur aide. Le News group d'ABIT, alt.comp.periphs.mainboard.abit, est le forum idéal pour échanger des informations et discuter des expériences sur les produits ABIT. Vous verrez également que votre question a déjà été posée plusieurs foisAAParavant.C'est un News group Internet publique et il est réservé pour des discussions libres.Voici une liste des plus populaires:

alt.comp.periphs.mainboard.abit
comp.sys.ibm.pc.hardware.chips
alt.comp.hardware.overclocking
alt.comp.hardware.homebuilt
alt.comp.hardware.pc-homebuilt

1. Contactez votre revendeur. Voitre distributeur autorise ABIT devrait etre a meme de vous fournir une aide rapide a vos problemes.Vote revendeur est plus familier avec sua configuration que nous le sommes et de ce fait, devrait etre plus aptes a vous fournir une aide rapide que nous le sommes. Ils ont integre et vous ont vendu le systeme. Ils devraient savoir moins que quiconque la configuration de sua systeme et les problemes liés. La formaon dont ls vous servent peut etre une belle referece pour vos futurs achats.
2. Contactez ABIT. Si vous sentez que vous devez absolument contacter ABIT, vous pouvez envoyer un email au département du support technique ABIT. Premièrement, veuillez contacter l'équipe du support technique se trouvant dans le bureau le plus proche géographiement de vous. Ils seront plus familiers avec les conditions particulières dues à votre location et une meilleure connaissance des distributeurs locaux. Du fait des contraintes évoquées plus haut, nous ne pourrons pas répondre à tous les emails. Veuillez aussi tener compte qu'ABIT distribue ces produits à travers des distributeurs et ne possède pas les ressources nécessaires pour répondre à tous les utilisateurs finaux. Cependant, nous faisons de notre mieux pour tous vous satisfaire. Rappelez-vous aussi que l'Anglais est une seconde langue pour beaucoup de nos techniciens et vous aurez donc plus de chance d'obtenir une aide rapide si la question est comprise. Assurez-vous d'utiliser un langage clair, sans fioritures et de toujours lister les composants de votre système. Voici les informations pour contacter nos bureaux locaux:

l'Amérique du Nord et l'Amérique du Sud:

l'Angleterre et l'Irlande :

l'Allemagne, le Bénélix (Belgique, Hollandes, Luxembourg), le Danemark, la Norvège, la Suède, la Finlande, et la Suisse :

AMOR Computer B.V. (Succursale Européenne d'ABIT)

l'Autrique, Tchèque, la Roumanie, la Bulgarie, la Yougoslavie, la Slovaquie, la Slovénie, la Croatia, la Bosnie, la Serbie, et le Macedonia :

Asguard Computer Ges.m.b.H

Schmalbachstrasse 5,

A-2201 Gerasdorf/Wien, Austria

Tel: [phone]

Fax: [phone]

[e-mail]

Le Japon:

La France, l'Italie, l'Espagne, le Portugal, et la Grèce

Pour les pays non couverts plus haut, veillez contacter Le Siège à Taiwan

Lorsque you contactez le siège de notre société, veuillez bien noter que nous sommes situés à Taiwan et que notre fuseau horaire est Heure GMT +8. D'autre part, nous avons des jours féries qui peuvent être différents de ceux de votre pays.

ABIT Computer Corporation

1. RMA Service. Si votre système fonctionnait bien et que vous n'avez pasinstallé de nouveauxlogiciels ouperiphériques, il se peut que vous ayez un composant defectueux. Veuillez contacter le revendeur chez qui vous avez acheté le produit. Vous devriez pouvoirobtenir la bas un service RMA.
2. Rapporter de problèmes de compatibilité à ABIT. Du fait du nombre important de emails reçus quotidiennement, nous devons accorder plus d'importance à certains types de messages. Ainsi, les problèmes de compatibilité, fournis avec une description détaillée des composants et des symptômes, ont la plus grande priorité. Pour les autres problèmes, nous regrettons que vous ne receiveviez peut être pas une réponse directe. Certaines questions seront postées sur les news group, ainsi un plus grand nombre de personnes auront access aux informations. Veuillez consulter régulièrement les news group.
3. Pour votre référence, plusieurs adresses des sites web de constructeurs de chipsets sont listedes ci-dessous:

Site WEB HighPoint Technology Inc: http://www.highpoint-tech.com/

Site WEB Intel: http://www.intel.com/

Silicon Image's WEB site: http://www.siimage.com/
