IPEL EVOLUTION 700 VA - Onduleur INFOSEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS) line interactif
Marque	INFOSEC
Modèle	IPEL EVOLUTION 700 VA
Technologie	Line interactive avec régulation de tension (AVR Boost and Buck)
Forme d'onde	Pseudo sinusoidale
Puissance apparente	700 VA
Puissance active	420 W (facteur de puissance 0,6)
Tension d'entrée nominale	220-240 V
Plage de tension d'entrée	162-290 V
Fréquence d'entrée	45-65 Hz (auto-détection)
Sortie en mode batterie	220-240 V ±10%, 50/60 Hz ±1%
Batterie	Plomb étanche sans entretien
Autonomie	8 à 30 minutes selon charge
Temps de recharge	8 heures à 90% après décharge complète
Prises de sortie	3 prises secourues + 1 prise parafoudre
Protection téléphonique	2 connecteurs RJ11 (entrée/sortie)
Interface de communication	Port USB
Dimensions (L x P x H)	100 x 330 x 140 mm
Poids	6 kg
Niveau sonore	< 40 dB à 1 m
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	0 à 90% sans condensation
Normes	CE, ISO 9001
Fonctions spéciales	Démarrage à froid, économie d'énergie, AVR, redémarrage automatique
Logiciel de gestion	UPSurfer Pro (téléchargeable sur www.infosec.fr)

FOIRE AUX QUESTIONS - IPEL EVOLUTION 700 VA INFOSEC

Comment démarrer l'onduleur en l'absence de courant secteur ?

Utilisez la fonction démarrage à froid : appuyez sur le bouton marche/arrêt alors que la batterie est suffisamment chargée pour alimenter la charge.

Que signifie le voyant jaune clignotant ?

Le voyant jaune clignotant indique que l'onduleur fonctionne sur mode batterie (autonomie). Une alarme sonore retentit toutes les 10 secondes.

Comment recharger la batterie de l'onduleur ?

Branchez l'onduleur sur le secteur pendant au moins 8 heures pour une charge à 90%. Une charge complète peut nécessiter 24 heures si la batterie est totalement déchargée.

Puis-je brancher une imprimante laser sur l'onduleur ?

Non, les imprimantes laser consomment trop d'énergie et ne doivent pas être connectées. L'onduleur est conçu pour des équipements informatiques comme un ordinateur.

Que faire si l'alarme sonore retentit en continu alors que le secteur est présent ?

Cela indique une surcharge. Vérifiez que la puissance totale des appareils branchés ne dépasse pas celle de l'onduleur (700 VA). Débranchez les charges non essentielles.

Comment protéger ma ligne téléphonique, fax ou modem ?

Connectez la ligne téléphonique entrante à la prise RJ11 marquée 'IN' et l'équipement à protéger à la prise 'OUT' à l'aide du câble fourni.

Où puis-je télécharger le logiciel de gestion UPSurfer Pro ?

Téléchargez gratuitement le logiciel UPSurfer Pro depuis le site officiel d'INFOSEC : www.infosec.fr. Il permet de surveiller l'état de l'onduleur et de planifier l'arrêt automatique.

Quelle est la durée de vie de la batterie et comment l'entretenir ?

La batterie dure généralement 3 à 5 ans. Pour prolonger sa durée, rechargez-la tous les 3 mois si l'onduleur n'est pas utilisé et évitez les décharges profondes fréquentes.

Comment remplacer le fusible de l'onduleur ?

Débranchez l'onduleur, puis localisez le fusible à l'arrière. Remplacez-le par un fusible de même type (un fusible de rechange est fourni). Si le problème persiste, contactez le SAV.

Quels appareils puis-je connecter en toute sécurité à l'onduleur ?

L'onduleur est conçu pour alimenter des ordinateurs et périphériques informatiques. Évitez les charges inductives (moteurs, lampes fluorescentes) et résistives (radiateurs). Ne branchez pas d'appareils médicaux ou de gros électroménagers.

MODE D'EMPLOI IPEL EVOLUTION 700 VA INFOSEC

Notice d'utilisation 9

Afin d'assurer une installation correcte et une utilisation appropriée de ce produit, nous vous conseillons de lire attentivement cette notice.

1. Introduction

Cet onduleur a été conçu comme le compagnon idéal de l'ordinateur multimédia. Son faible poids ainsi que son design compact permettent de l'intégrer facilement dans un environnement à espace restreint. La gamme iPEL evolution est équipée de la fonction « Boost and Buck » AVR de façon à stabiliser la tension d'entrée (secteur). La gamme iPEL evolution bénéficie également de la fonction de démarrage à froid qui permet la mise sous tension de l'ordinateur même lorsque ce dernier n'est pas alimenté par le courant principal. Les iPEL evolution sont également équipés du port de communication USB qui offre davantage de convivialité à l'utilisateur en permettant entre autres d'utiliser le logiciel UPSurfer Pro qui assure la gestion de l'état de l'onduleur. Les principales fonctions de iPEL evolution sont détaillées ci-après.

2. Characteristiques principales

• Contrôle par microprocesseur pour garantir une haute fiabilité.
• Equipé de l'AVR (système de régulation de tension).
• Port de communication USB.
• Fonction économique d'énergie.
• Démarrage à froid. Redémarrage automatique lorsque l'alimentation est réactivée.
• Faible encombrement, faible poids. Protection ligne téléphone / fax / modem.

3. Precautions de securite

Des tensions dangereuses existent à l'intérieur de l'onduleur. Ne démontez pas cet appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par l'utilisateur excepté le remplacement du fusible. Toutes les opérations de maintenance doivent être effectuées par du personnel qualifié. L'onduleur a sa propre source d'énergie (battery). Les prises de sortie peuvent être sous tension même lorsque l'onduleur n'est pas alimenté par le courant du secteur. L'onduleur est conçu pour alimenter des ordinateurs; il n'est pas conçu pour alimenter des équipements électroniques avec des charges inductives telles que moteurs et lampes fluorescentes, ni des charges résistives. Ne pas connecter à l'onduleur des éléments non informatiques tels que matériel médical d'entretien artificiel pour la vie, four micro-onde, aspirateur, etc. Ne pas raccorder d'imprimante laser sur l'onduleur car elle consomme beaucoup trop d'énergie. S'assurer que la charge alimentée n'est pas supérieure à la capacité de l'onduleur. Une charge égale au tiers de la puissance nominale est recommandée pour une plus grande autonomie et une plus longue durée de vie des batteries. Ne pas poser de récipient ouvert contenant un liquide sur ou près de l'onduleur.

Débranche l'onduleur avant de le nettoyer. Ne pas utiliser directement de détergent liquide ou aérosol, uniquement sur un chiffon légèrement humide. Ne pas installer l'onduleur en milieu humide. Ne pas l'exposer aux rayonnements solaires ou à une source de chaleur. Ne pas couvrir les grilles de ventilation. En cas d'urgence, mettre l'interrupteur de tension sur "off", puis débrancher le câble d'alimentation de la prise de courant afin de désactiver complètement l'onduleur. Lorsque l'onduleur est en panne, se référer au chapitre 11: Dépannage

4. Instructions de stockage

L'onduleur doit être stocké avec une batterie totalement rechargée. Une température de stockage supérieure à 20°C réduira de façon significative la durée de vie des batteries.

Les batteries de l'onduleur doivent être rechargées tous les 3 mois en cas de non utilisation.

Important!

Lors d’une expérience au Service Après-Vente, nous vous recommandons de transmettre les informations suivantes qui vous seront dans tous les cas demandées : le modèle de l’onduleur, le numéro de série, la date d’achat et le type de matériel alimenté par l’onduleur, ainsi qu’une description précise du problème comprenant : état des voyants, état de l’alarme, conditions d’installation et d’environnement.

Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique à l'arrière de l'appareil. Vous pouvez également les reporter dans le cadre ci-dessous.

Modèle	Numéro de série	Date d'achat

Veuillez conserver l'emballage d'origine, il sera indispensable pour un éventuel retour de votre onduleur en nos locaux.

Note importante :

Les onduleurs appartiennent à la catégorie des équipements électriques et électroniques. En fin de vie, ces produits doivent faire l'objet d'une collecte sélective et ne pas être jetés avec les ordures ménagères.

6. Description

FACE AVANT

Bouton marche/arrêt

Voyant vert allumé : alimentation normale

Voyant rouge allumé : Défaut

Voyant jaune allumé : mode batterie

FACE ARRIERE

Port de communication USB

Connecteurs RJ11 (protection ligne Tél./fax/modem)

Prise parafoudre pour périphérique auxiliaire

3 prises protégées

Prise d'alimentation

Fusible

1. Contrôle

Dès réception du matériel, ouvrez l'emballage et vérifiez le parfait état de l'onduleur. L'onduleur est fourni avec : un manuel d'utilisation, un câble d'alimentation, 3 câbles de sortie prises CEI, un câble téléphonique avec prise RJ11.

En cas de problème, veuillez contacter le Service après-Vente.

2. Chargement des batteries

Cet onduleur est expédié au départ de l'usine avec les batteries internes entièrement chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra de les recharger. Les batteries atteignent leur efficacité maximum après environ 8 heures de charge.

3. Lieu et installation

L'ondulateur est conçu pour une installation en environnement protégé à une température comprise entre 0°C et 40°C et un taux d'humidité compris entre 0% et 90% sans condensation.

Ne pas obstruer les grilles de ventilation. Installer l'appareil dans un endroit exempt de poussière, de vapeurs chimiques et de contaminants conducteurs.

Par ailleurs, afin d'éviter toute perturbation électromagnétique, éloigner l'onduleur d'au moins 20 cm de l'unité centrale et du moniteur.

4. Connexion

Vérifier, sur la plaque signalétique au dos de l'onduleur, que la tension d'alimentation est compatible avec celle du réseau et que la puissance de l'appareil est suffisante pour l'alimentation de la charge à protégler. Brancher le cordon d'alimentation sur une prise de courant 2 pôles + terre.

5. Marche / arrêt

Pour permettre en route l'onduleur, appuyer sur le bouton poussoir (interrupteur) en le maintenant légèrement enfoncé. Pour éteindre l'onduleur, appuyer de nouveau sur le bouton poussoir.

6. Démarrage à froid

L'ensemble des onduleurs de la gamme IPEL evolution est équipée d'une fonction démarrage DC. Pour démarrer l'onduteur en l'absence de courant et avec la batterie à pleine charge, appuyer sur le bouton poussoir.

7. Fonction économisatrice d'énergie

La gamme des onduleurs IPEL évolution est équipée d'une fonction économiqueur d'énergie lors de l'absence de la tension secteur. Si aucune charge n'est connectée à l'onduleur, cette fonction se met en service automatiquement au bout de 2 minutes. L'onduleur s'arrête pour ainsi éviter de décharger complètement la batterie.

8. Logiciel de communication - UPSurferPro

Le logiciel UPSurfer Pro est téléchargeable gratuitement depuis le site : www.infosec.fr

8. Interface ordinateur

L'interface USB à l'arrière de l'onduleur peut être raccordée à l'ordinateur. Ce port de communication permet à l'ordinateur de contrôler l'état de l'onduleur:

• Transmettre une alarme visuelle en cas de coupure de l'alimentation
• Fermer automatiquement les fichiers avant la fin d'autonomie de la batterie
• Arrêter l'onduleur

9. Protection de la ligne telephone, FAX, MODEM

Pour protéger un fax ou un modem, connectez l'arrivée de la ligne téléphonique sur la prise "IN" et utilisez le câble fourni pour la liaison de la prise "OUT" au téléphone / fax / modem.

Attention : Une utilisation mal appropriée de ces connecteurs RJ11 peut rendre la protection parafoudre inopérante. Ne pas installer cette connexion durant un orage.

Note : La non-utilisation de ces connecteurs sur votre onduleur ne gène en rien son fonctionnement normal.

10. Batterie

La batterie est la seule partie occasionnellement utilisée dans l'ondueur. Sa durée de vie est de l'ordre de 3 à 5 ans. Par contre, des décharges profondes fréquentes et une température supérieure à C réduisent cette durée de vie. Il est recommandé de recharger la batterie tous les 3 mois en cas de non utilisation de l'ondueur pour compenser l'autodécharge. L'autonomie de l'ondueur dépend de la charge alimentée, de l'âge et de l'état de charge des batteries.

Attention!

Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de court-circuit très élevé : une erreur de branchement peut provoquer un arc électrique et causer de graves brûlures.

11. DEPANNAGE

Dans le cas où l'onduleur ne fonctionne pas correctement, nous vous recommandons d'effectuer les tests suivants avant d'appeler le Service Après-Vente.

Vérifier que :

• L'interrupteur est-il en position « marche » (ON)? L'onduleur est-il raccordé à une prise de courant sous tension (2P + T) ?
• La tension d'alimentation est-elle comprise dans les valeurs spécifiées ?

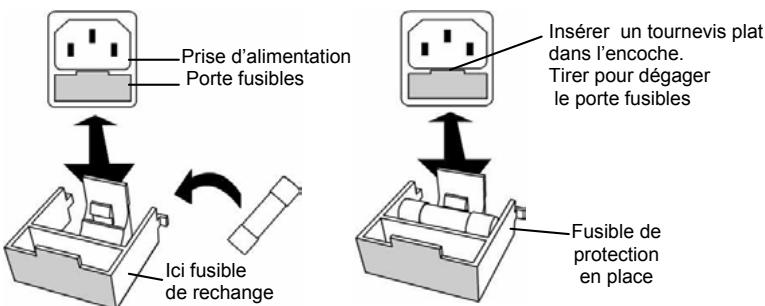

• Le fusible d'alimentation est grillé ? Si oui, procéder à son remplacement (voir schéma). L'onduleur est-il pas en surcharge ?
• La batterie est-elle pas complètement déchargée ou défectueuse?

PROBLEME	CAUSE POSSIBLE	SOLUTIONS
L'onduleur ne démarre pas lorsqu'on appuie sur l'interrupteur marche/arrêt	1. La batterie est manquante	1. Mettre une batterie et charger l'onduleur pendant 8 heures
	2. La batterie est défectueuse	2. Remplacer par une batterie de même type
	3. L'interrupteur n'as pas été bien enforcé	3. Enforcer l'interrupteur
Alarmé sonore déclenchée en continu alors que l'alimentation secteur est normal	1. Onduleur surcharge	1. Vérifier que la charge branchée correspond à la capacité de l'onduleur. Retirer les éléments de charge non indispensable ex : imprimante Arrêteur puis redémarrer l'onduleur
En cas de panne de secteur, temps de sauvegarde réduit	1. L'onduleur est surcharge ou l'équipement connecté est défectueux	1. Retirer les charges non indispensablees
	2. Les batteries sont déchargées	2. Pour recharger les batteries, brancher l'onduleur pendant 24 heures
	3. Les batteries ne sont pas capables de supporter une charge maximum, elles sont trop usées	3. Remplacer les batteries
Le secteur est normal mais levoyant orange est allumé	1. Le fusible est grillé	1. Remplacer par un fusible de même type (fusible de remplacement fourni)
	2. Câble d'alimentation mal emboité	2. Reconnecter le cable d'alimentation correctement
	3. Secteur nonprésent	3. Vérifier la présence du secteur

		iPEL e 350	iPEL e 500	iPEL e 700	iPEL e 1000
TECHNOLOGIE	Technologie	Line interactive avec régulation de tension
	Forme d'onde	Pseudo sinusoidale
	Protection	Décharge / protection surcharge et surtension + protection ligne fax/modem
	Puisance	350 VA	500 VA	700 VA	1000 VA
	Facteur de puissance	0,6	0,6	0,6	0,5
CHARACTERISTIQUES PHYSIQUES	Dimensions LxPxH	100 X 330 X 140 (mm)
	Poids (kg)	4,8	5	6	6,5
	Connecteurs de sortie	3 prises secourues / 1 prise protégée / 2 prises RJ11 protégées
TENSION D'ENTREE	Tension d'entrée	[110-115-120 V] ou [220 - 230 - 240 V]
	Plage de tension	[85 - 140 V] [162 - 290 V]
	Fréquence	45 - 65 Hz auto détention
TENSION DE SORTIE	Tension de sortie	[110-115-120 V] ou [220 - 230 - 240 V]
	Plage de tension	+ / - 10 % (mode batterie)
	Fréquence	Mode batterie : 50 - 60 Hz +/- 1% régulation
BATTERIE	Type	Plomb étanche sans entretien
	Autonomie	8 à 30 minutes (selon la charge connectée)
	Temps de recharge	8 heures à 90 % après décharge complète
FILTRE	Protection pics de tension	125 joules
ENVIRONNEMENT	Niveau sonore	< 40 dB à 1 m
	Environnement	0° C - 40° C, 0 à 90 % d'humidité (sans condensation)
VOYANTS LUMINEUX	Mode normal	Voyant vert lumineux
	Mode autonomie	Voyant jaune clignotant
	Défaut	Voyant rouge lumineux
ALARMES SONORES	Mode Batterie	Signal toutes les 10 secondes
	Remplacer la batterie	Signal toutes les 2 secondes
	Batterie faible	Signal toutes les secondes jusqu'à arrêt auto.
	Surcharge	Signal chaque 0,5 seconde
	Défait	Signal en continu
INTERFACE	Port de communication	USB
NORMES	Sécurité / Fabrication	CE - ISO 9001 - PCT
