MDA-503 - Amplificateur de son ADVANCE ACOUSTIC - Notice d'utilisation et mode d'emploi gratuit

Marque	ADVANCE ACOUSTIC
Modèle	MDA-503
Type de produit	Amplificateur de son (convertisseur DAC)
Entrées numériques	3 coax (RCA), 2 optiques (Toslink), 1 AES/EBU (XLR)
Sorties	Symétriques (BAL OUT) et asymétriques (UNBAL OUT) sur RCA
Résolution maximale	384 kHz / 24 bits
Convertisseurs	Deux convertisseurs indépendants
Alimentation	115 V ou 230 V sélectionnable via interrupteur général (fusibles fournis pour 115 V)
Affichage	Afficheur indiquant la source active (gauche) et les sorties actives (droite), verrouillage LOCK
Fonction trigger	Oui, pour contrôler la marche/arrêt d'autres amplificateurs de puissance
Accessoires fournis	Pointes de découverte et coupelles antidérapantes
Nettoyage	Utiliser uniquement les produits préconisés par le fabricant, éviter les acides
Sécurité	Ne pas ouvrir l'appareil, ne pas exposer à l'humidité ou aux liquides
Réparabilité	Faire réparer par un technicien qualifié ; contacter le distributeur national
Installation	Prévoir une ventilation naturelle, éloigner des sources de chaleur
Mise en veille	Bouton Marche/Arrêt avant (rouge en veille) ; interrupteur général arrière en position ON
DEEE	Ne pas jeter avec les déchets ménagers ; système de collecte séparée

FOIRE AUX QUESTIONS - MDA-503 ADVANCE ACOUSTIC

Comment mettre en marche l'amplificateur MDA-503 ?

Assurez-vous que l'interrupteur général situé à l'arrière est en position ON. Appuyez ensuite sur le bouton avant (éclairage bleu après temporisation). En mode veille, le bouton est rouge. Pour sortir du mode veille, appuyez à nouveau.

Quelles sont les entrées numériques disponibles ?

L'amplificateur dispose de 6 entrées numériques : 3 coax (Coax1, Coax2, Coax3) sur connecteurs RCA, 2 optiques (Opt1, Opt2) sur Toslink, et 1 entrée AES/EBU sur XLR (110 ohms).

Quelle est la résolution maximale supportée ?

Le convertisseur accepte des signaux jusqu'à 384 kHz / 24 bits sur les entrées coax et optiques.

Comment nettoyer l'appareil ?

Utilisez uniquement les produits de nettoyage préconisés par le fabricant. Évitez les produits agressifs contenant des acides qui pourraient endommager les surfaces. Débranchez l'appareil avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Ne tentez pas d'ouvrir l'appareil. Contactez un technicien qualifié ou votre distributeur national pour connaître la station technique la plus proche. N'utilisez l'appareil qu'après réparation.

Puis-je utiliser l'amplificateur avec une source symétrique ?

Oui, si votre source dispose d'une sortie symétrique (XLR), vous pouvez la connecter à l'entrée AES/EBU. L'amplificateur convertit le signal et propose des sorties symétriques (BAL OUT) pour votre préamplificateur ou amplificateur intégré.

Comment installer les pointes de découverte fournies ?

L'amplificateur est livré avec des pointes de découverte et des coupelles antidérapantes. Placez les pointes sous l'appareil et utilisez les coupelles pour protéger la surface de support. Suivez l'illustration fournie dans la notice.

Que signifie l'affichage 'LOCK' ?

L'affichage LOCK indique que le verrouillage de la fréquence d'échantillonnage est correct et que le signal d'entrée est détecté. Si 'LOCK' ne s'affiche pas, vérifiez la connexion de la source.

Comment sélectionner la tension d'alimentation ?

L'interrupteur général à l'arrière permet de sélectionner la tension (115 V ou 230 V). Si vous passez de 230 V à 115 V, remplacez les fusibles par ceux fournis. Assurez-vous que la tension correspond à votre réseau avant de brancher l'appareil.

L'appareil peut-il être utilisé près de l'eau ou en extérieur ?

Non, l'appareil ne doit pas être exposé à l'humidité, à la pluie ou à tout liquide. Utilisez-le uniquement dans un environnement sec et intérieur, loin des points d'eau.

MODE D'EMPLOI MDA-503 ADVANCE ACOUSTIC

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

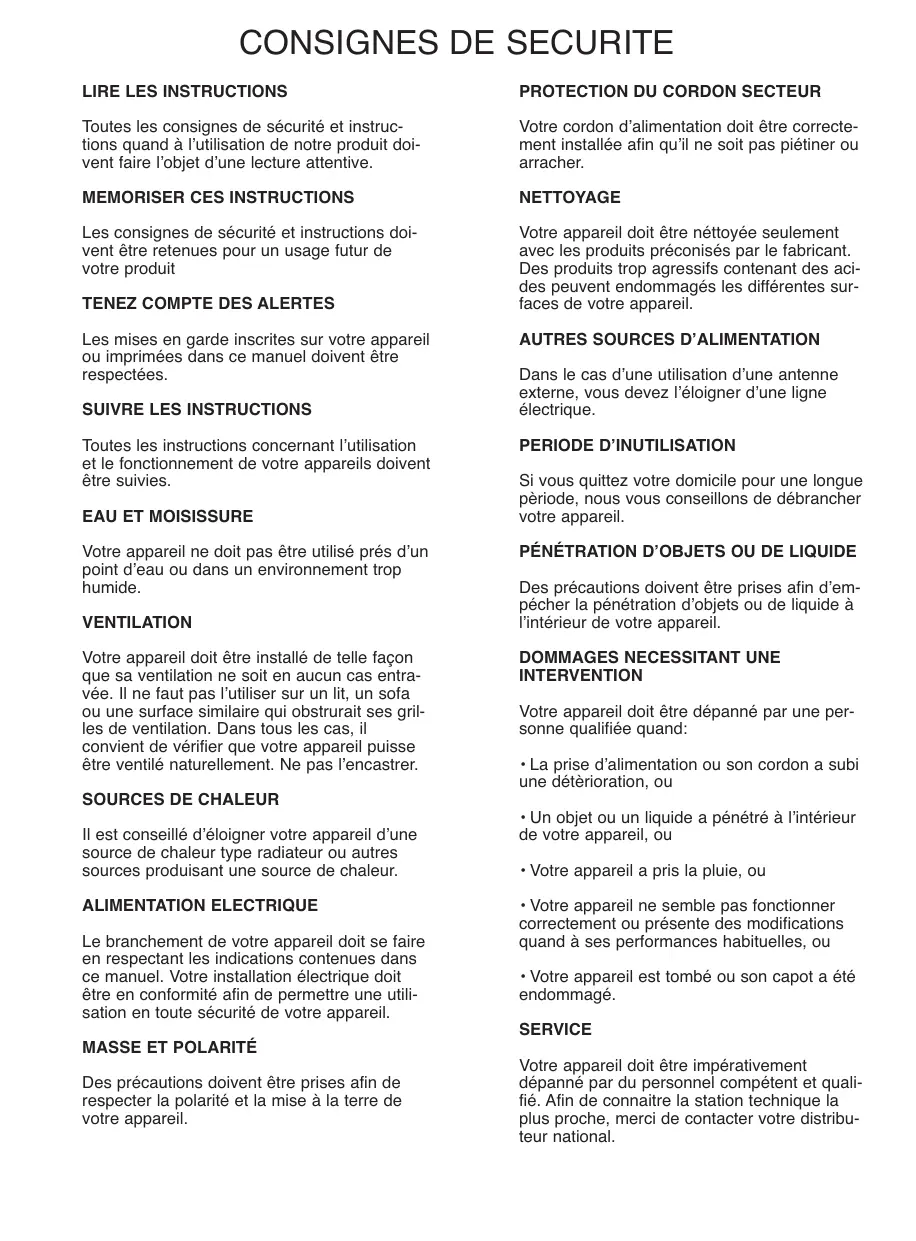

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

Le point d'exclamation vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit.

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d’un point d’eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources conduisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop aggressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous devez la éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objects ou de liquide

Des précautions doivent être prises afin d’empêcher la détentection d'objets ou de liquide à l'intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Voiture appareil a pris la pluie, ou -
• Notre appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Appuyez sur ce bouton pour mettre en marche. (éclairage bleu de votre bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

Appuyez sur l’un de ces trois boutons pour sélectionner l’entrée digitale coaxiale que vous souhaitez utiliser (Coax1, Coax2 ou Coax3). Le signal audio numérique transitera via un cordon cinch (RCA). Votre convertisseur accepte jusqu’à 384kHz/24Bit.

Votre MDA-503 est équipé de deux convertisseurs indépendants.

Appuyez sur l'un de ces deux boutons pour sélectionner l'entrée digitale optique que vous souhaitez utiliser (Opt1 ou Opt2). Le signal audio numérique transitera via un cordon optique. Notre convertisseur accepte jusqu'à 384kHz/24Bit.

Votre MDA-503 est équipé de deux convertisseurs indépendants.

La norme AES/EBU définit la méthode de transfert pour l'audio numérique professionnelles. Cette norme a vu le jour dans les années 80 (AES3-1985, AES3-1992). Elle est survenue suite à la collaboration entre l'Audio Engineering Society (AES) et de l'European Broadcasting Union (EBU) permettant un échantillonnage de 32, 44,1 et 48 kHz en 16 bits de quantification qui a évolué par la suite jusqu'à 96 et 192 kHz en 20 et 24bits. Les signaux à la norme AES/EBU sont transmis par câbles XLR - dont

L'impédance fait 110 ohms - qui permet le transport du signal symétrique sur de grandes longueurs. Cette norme est aussi appelée AES3.

Votre amplificateur est équipé de pointes de découverte, il est livré avec des coupelles antidérapantes. À installer comme indiqué sur la photo.

L'afficheur qui équipe votre convertisseur MDA-503 indique sur la partie gauche la source sélectionnée (active) et sur la partie droite les sorties actives symétriques (BAL OUT) et asymétriques (UNBAL OUT). La mention LOCK indique un verrouillage correct et une détection du signal d'entrée.

Connectez les entrées L (gauche) et R (droite) de votre amplificateur intégré ou préamplificateur aux sorties L et R de votre convertisseur MDA-503

Trigger pour contrôler la marche/arrêt d'autres amplificateurs de puissance.

Trigger de contrôlé

Si votre amplificateur intégré ou préamplificateur est équipé d'entrées symétriques, vous pouvez relier ses prises symétriques (gauche et droite) aux sorties symétriques de votre préamplificateur.

ENTRÉES DES SOURCES DIGITALES Vous devez connecter vos sources sur les entrées numériques correspondantes: Coax1, Coax2, Coax3, Opt1, Opt2 et AES/EBU.

(6) PRISE D'ALIMENTATION / INTERRUPTEUR GÉNÉRAL / SÉLECTION DE TENSION Pour alimenter votre appare Si votre tension est de 115V vous devez changer les fusibles avec ceux fournis.

INTERRUPTEUR GÉNÉRAL ET SELECTEUR DE TENSION: Pour alimenter votre appare
