Intitulé	Description
Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	Amplification de classe AB, puissance de 2 x 80 W sous 8 ohms
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 x 320 x 90 mm
Poids	6,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio et enceintes
Fonctions principales	Contrôle du volume, égaliseur intégré, entrées RCA et XLR
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - MAP-308 ADVANCE ACOUSTIC

Comment effectuer le branchement de l'ADVANCE ACOUSTIC MAP-308 ?

Pour brancher l'ADVANCE ACOUSTIC MAP-308, connectez les câbles des enceintes aux bornes appropriées à l'arrière de l'appareil. Assurez-vous de respecter la polarité (positif et négatif) et de brancher l'alimentation électrique à une prise appropriée.

Pourquoi le son est-il distordu lorsque je joue à un volume élevé ?

La distorsion sonore à volume élevé peut être due à un surcroît de puissance. Vérifiez que les enceintes sont compatibles avec l'impédance de l'amplificateur. Il peut également être nécessaire de réduire le volume et de tester avec différentes sources audio.

Comment régler les basses et les aigus sur l'ADVANCE ACOUSTIC MAP-308 ?

Utilisez les potentiomètres situés sur le panneau avant de l'appareil pour ajuster les niveaux des basses et des aigus selon vos préférences. Tournez vers la droite pour augmenter et vers la gauche pour diminuer.

L'appareil ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à la prise murale et à l'arrière de l'appareil. Assurez-vous également que la prise fonctionne en testant avec un autre appareil. Si le problème persiste, contactez le service client.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth de votre appareil est activé et qu'il est à portée de l'ADVANCE ACOUSTIC MAP-308. Si vous avez déjà connecté un autre appareil, déconnectez-le d'abord. Recherchez le MAP-308 dans les appareils disponibles et connectez-vous.

Quel type de câbles dois-je utiliser pour connecter mes enceintes ?

Utilisez des câbles de haut-parleur de qualité, avec une section minimale de 1,5 mm² pour des distances courtes. Pour des distances plus longues, optez pour des câbles de 2,5 mm² ou plus pour garantir une bonne transmission du son.

Comment mettre à jour le firmware de l'appareil ?

Visitez le site officiel d'ADVANCE ACOUSTIC pour vérifier si des mises à jour de firmware sont disponibles. Suivez les instructions fournies pour télécharger et installer la mise à jour via USB ou Bluetooth, selon les indications du fabricant.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres objets. Si l'appareil continue de surchauffer, éteignez-le immédiatement et contactez le service après-vente.

MODE D'EMPLOI MAP-308 ADVANCE ACOUSTIC

Amplificateur intégré stéréophonique

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de leur produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d’un point d’eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop aggressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous ne devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objects ou de liquide

Des précautions doivent être prises afin d’empêcher la pénétration d’objets ou de liquides à l’intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Notre appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Votre produit a été conçu pour être installé sur une surface plate et rigide. Ne posez pas votre appareil de travers car vous risqueriez de casser ses pieds. Chaque pied est constitué d'une pointe de décollement fixée sur une coupelle métallique.

La fenêtre des vu-mêtres est protégée par un surfacage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous nevez impérativement utiliser un liquide antistatique. Correction : La fenêtre des vu-mêtres est protégée par un surfacage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous ne devez impérativement utiliser qu’un liquide antistatique.

Important

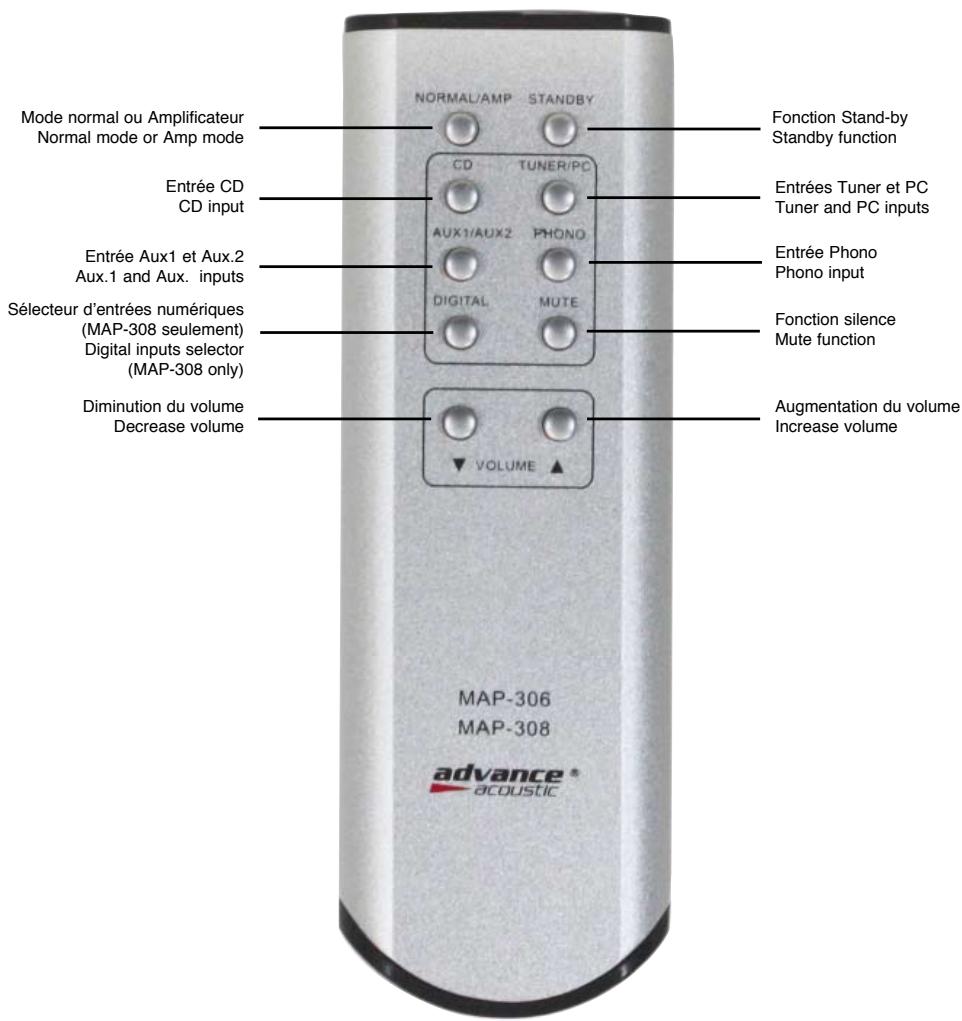

To switch on the Power amps direct function, please push "Normal/Amp" button of the remote control during 3 seconds. To cancel this mode, please push on the "Normal/Amp" button of the remote during 3 seconds. Pour passer en mode Amplification directe, maintenez appuyé pendant 3 secondes la touche "Normal/Amp". Pour annuler ce mode, appuyez à nouveau sur la touche "Normal/Amp" de la télécommande pendant 3 secondes.

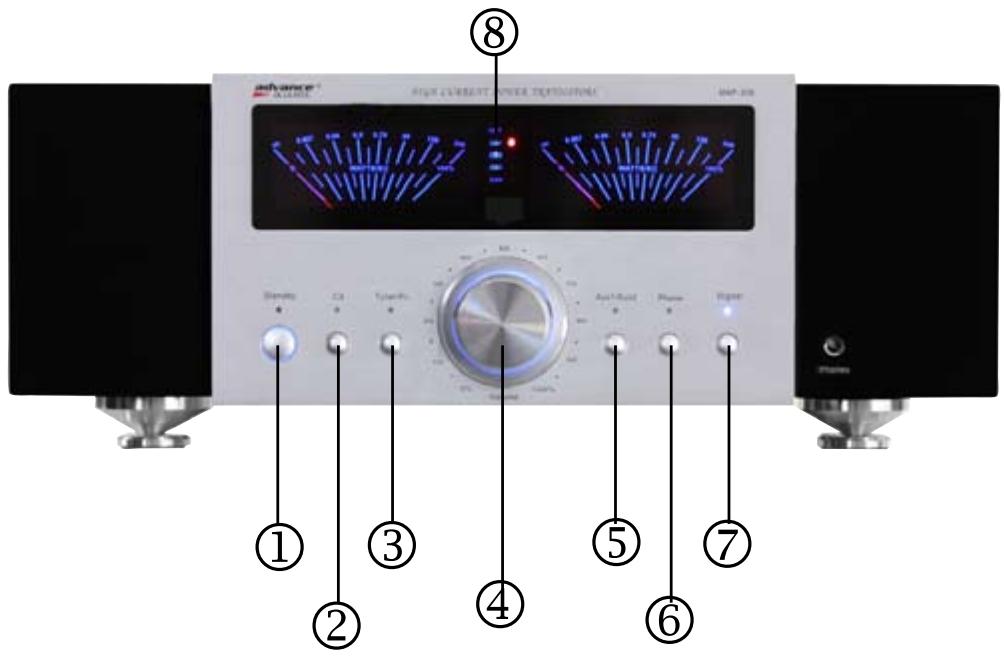

Bouton standby/on

Appuyez sur ce bouton pour mettre en marche. (éclairage bleu de votre bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

Appuyez sur ce bouton pour sélectionner l'entrée CD et écouter votre platine CD. Le signal audio d'un lecteur de CD est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

ENTREE TUNER

Appuyez sur ce bouton pour sélectionner l'entrée tuner et écouter vos stations de radio préférées. Le signal audio d'un tuner est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficiait d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

Votre amplificateur utilise un bouton de volume unique à la fois pour le canal droit et le canal gauche. Tourner ce bouton dans le sens des aiguilles d'une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore.

Appuyez sur ce bouton pour sélectionner l'entrée auxiliaire 1 et écouter la source correspondante. Le signal audio auxiliaire est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...

Appuyez sur ce bouton pour sélectionner l'entrée phono et écouter votre platine disque. Le signal audio d'un lecteur de disque est de type stéréo plus masse, les connecteurs utilisés sont de type RCA analogiques et d'une vis de masse. Cette entrée phono bénéficia d'un réglage sur la face arrière vous permettant de sélectionner le type de cellule utilisé, MM pour les cellules à aimant mobile et MC pour celles à bobines mobiles.

Votre amplificateur possède 5 entrées numériques (1 optique et 3 coaxiales et 1 AES/EBU). Appuyez sur ce bouton plusieurs fois pour sélectionner la source correspondante. L'afficheur ⑧ vous indiquera la source digitale sélectionnée.

Connectez vos câbles HP gauche et droite en respectant la polarité (+) rouge et (-) noir.

Ces prises jack vous permettent de raccorder un enregistreur.

Vous pouvez utiliser séparément la section préamplificateur et amplificateur de votre ampli intégré. Pour activer cette séparation électroniquement, appuyez sur la touche Normal/Amp de votre télécommande pendant 3 secondes. Pour revenir au mode normal, appuyez à nouveau sur cette touche pendant 3 secondes.

Entrées digitales coaxiales (3), optique (1) et aes/ebu (1)

Votre amplificateur est équipé de 5 entrées numériques dont 3 coaxiales, 1 optique et 1 AES/EBU. Vous pouvez connecter ici la sortie numérique de votre lecteur CD, MD, etc... et profiter de l'excellente qualité du convertisseur intégré.

Vous devez connecter vos sources sur les entrées stéréo correspondantes.

Vous devez connecter votre platine disque et sélectionner le type de cellule (MM ou MC).

MM/MC selector

Votre amplificateur MAP-306 est équipé d'un interrupteur d'éclairage marche (ON) et arrêt

(OFF) vous permettant de désigner la façon dont vous souhaitez éclairer les vumètres. Arrêt pour une extinction totale et ON pour activer l'éclairage des vu-mêtres.

DIMMER (DIM)

Connectez le fil de masse de votre platine disque afin de diminuer les perturbations liées à votre alimentation électrique.

En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

Pour alimenter votre appareil, commuterez l'interrupteur général sur ON et vérifier la tension d'alimentation. Si cette tension est de 115V vous devez changer les fusibles avec ceux fournis.
