BS-100 X - Caméra d'inspection VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection (endoscope)
Marque	VOLTCRAFT
Modèle	BS-100 X
Dimensions (L x H x P)	240 x 100 x 160 mm
Poids	596 g
Alimentation	Pile lithium 3,7 V/DC, 2000 mAh ; adaptateur secteur USB 100-240 V/AC, 50/60 Hz
Écran	Moniteur TFT 3" (7,62 cm), résolution 320 x 240 pixels
Résolution caméra	640 x 480 pixels
Éclairage	4 DELs blancs à luminosité réglable
Longueur du col de cygne	1 m (39")
Diamètre de la caméra	17 mm (0,66")
Protection (col de cygne)	IP67 (étanche jusqu'au repère)
Accessoires inclus	Crochet, aimant, miroir, mallette, adaptateur secteur USB, câble USB, câble AV, pile
Fonctions principales	Inspection optique, rotation d'image, sortie vidéo PAL/NTSC, luminosité réglable, menu de configuration
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ranger dans la mallette après usage
Sécurité	Ne pas utiliser sur humains/animaux, en zones explosives ou sous tension ; immersion limitée au col de cygne
Pièces détachées et réparabilité	Pile remplaçable uniquement par un spécialiste ; caméra interchangeable (compatible extensions jusqu'à 4 m)
Informations générales	Température fonctionnement 0 à +50°C ; stockage -20 à +60°C ; humidité 5-85% RH

FOIRE AUX QUESTIONS - BS-100 X VOLTCRAFT

Comment charger la batterie de l'endoscope ?

Branchez le câble USB sur l'adaptateur secteur et connectez-le à la prise Mini USB de l'appareil. L'endoscope s'allume automatiquement ; sélectionnez le mode veille pour charger efficacement.

Comment allumer et éteindre l'appareil ?

Appuyez sur le bouton ⭕ pour allumer l'endoscope. Pour l'éteindre, appuyez sur le bouton ⏻.

Comment régler la luminosité de l'éclairage DEL ?

Utilisez les boutons + et - pour augmenter ou diminuer la luminosité des 4 DELs. Ajustez pour éviter une image surexposée ou sous-exposée.

Comment inverser ou faire pivoter l'image ?

Appuyez sur MODE en fonctionnement normal. Chaque pression alterne entre inversion horizontale, rotation 180°, inversion inversée et image normale.

Comment utiliser la sortie vidéo ?

Connectez le câble AV fourni à la prise sortie TV de l'endoscope et à l'entrée vidéo de votre appareil. Le format PAL/NTSC est détecté automatiquement.

Quels accessoires sont inclus et à quoi servent-ils ?

Les accessoires sont un crochet, un aimant et un miroir qui se fixent sur la tête de la caméra pour récupérer des pièces perdues ou inspecter des zones difficiles.

Comment remplacer la caméra à col de cygne ?

Dévisser le raccord, débrancher la caméra, puis brancher une nouvelle caméra compatible (longueur totale ne dépassant pas 4 m). Resserrez le raccord.

Quelles sont les consignes de sécurité importantes ?

N'utilisez pas l'endoscope sur des humains ou animaux, dans des zones explosives ou sur des systèmes sous tension. Immergez uniquement le col de cygne jusqu'au repère.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la charge de la pile. Branchez l'adaptateur secteur et mettez en veille. Si le problème persiste, utilisez le bouton de réinitialisation ou contactez le support.

Comment nettoyer et ranger l'endoscope ?

Nettoyez le boîtier avec un chiffon doux et sec. Rangez toujours l'appareil dans la mallette fournie pour éviter tout dommage.

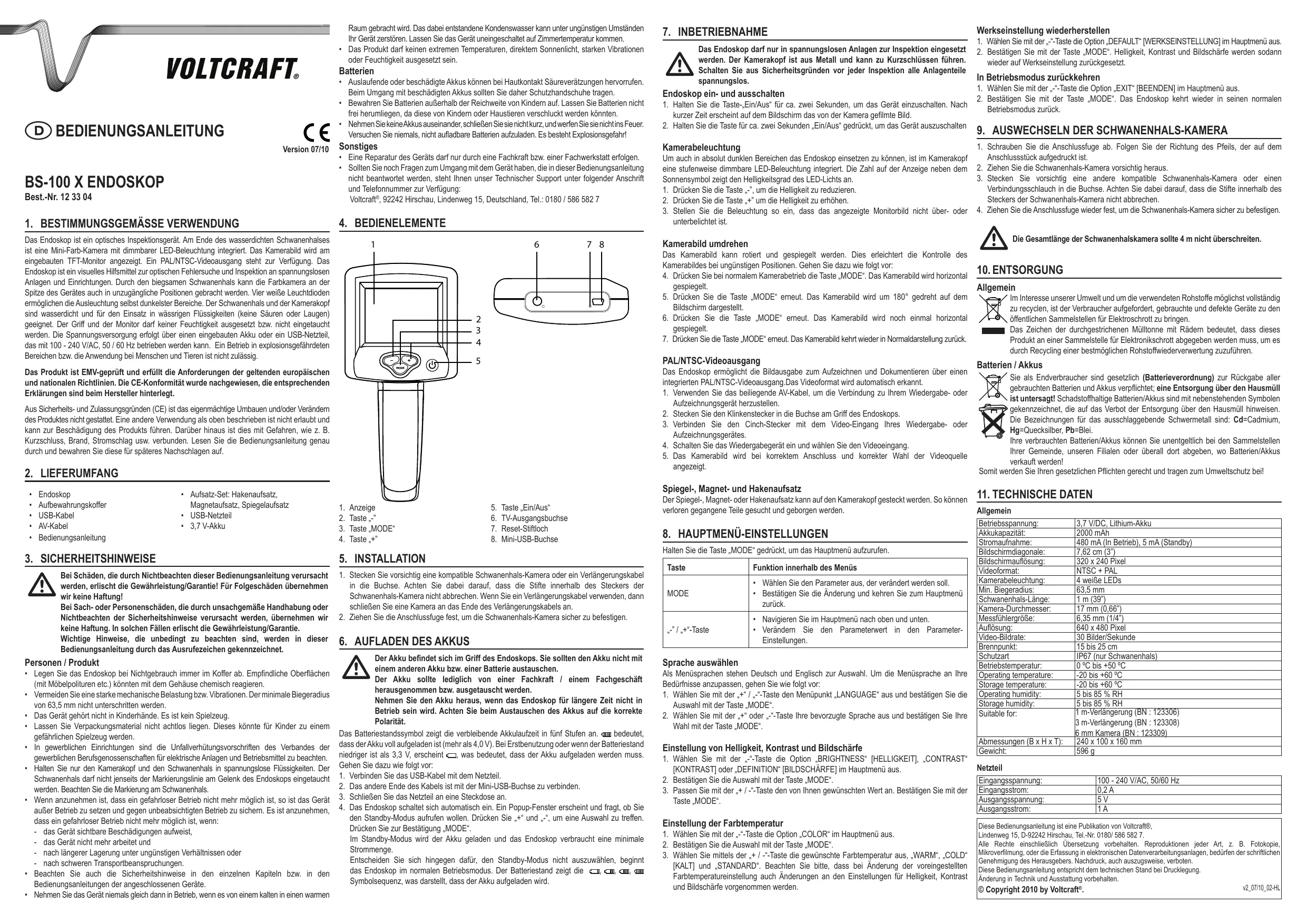

MODE D'EMPLOI BS-100 X VOLTCRAFT

N° de commande 12 33 04

1. UTILISATION PRÉVUE

L'endoscope est un appareil d'inspection optique. Une mini-caméra couleur munie d'un éclairage intégré à DEL réglable est attachée à l'extrémité d'un col de cygne. L'image de la caméra est affichée sur le moniteur TFT incorporé. L'appareil dispose d'une sortie vidéo PAL/NTSC. L'endoscope est une aide visuelle pour le diagnostic optique des défauts et l'inspection des systèmes et des équipements hors tension. Grâce au col de cygne flexible, la caméra couleur à l'extrémité de l'appareil peut pénétrer dans des endroits difficilement accessibles. Quatre diodes lumineuses à lumière blanche vous permettent de voir même dans les endroits les plus sombres. Le col de cygne et la tête de la caméra sont étanches et peuvent être utilisés dans des liquides aqueux (pas d'acides ou de liquides caustiques). Ne pas exposer ou immerger le manche et le moniteur dans des liquides. L'alimentation en courant se fait à l'aide d'une pile rechargeable intégrée ou d'un adaptateur secteur USB qui fonctionne sur 100 - 240 V/AC, 50/60 Hz. Il est interdit d'utiliser l'appareil dans des zones potentiellement explosives ou sur des humains ou des animaux.

Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vérifiée, et les déclarations et documents en rapport ont été déposés chez le fabricant.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

2. CONTENU D'EMBALLAGE

• Endoscope
• Jeu d'accessoires : crochet, aimant, miroir
• Mallette
• Adaptateur secteur USB
• Câble USB
• Pile 3,7 V
• Câble AV
• Mode d'emploi

3. CONSIGNES DE SÉCURITÉ

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée! Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

Personnes / Produit

• Ranger l'endoscope toujours dans la mallette lorsqu'il n'est pas utilisé. Des surfaces sensibles (encaustique, etc.) peuvent avoir des réactions chimiques au contact du boîtier.
• Éviter de fortes sollicitations mécaniques et des vibrations. Le rayon minimum de courbure ne doit pas être inférieur à 63,5 mm.
• Tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet.
• Ne pas laisser le matériel d'emballage sans surveillance. Il pourrait devenir un jouet dangereux pour les enfants.
• Sur les sites industriels, il convient d'observer les mesures de prévention d'accidents relatives aux installations et aux matériels électriques des associations professionnelles.
• Plonger seulement la tête de caméra et le col de cygne dans des liquides sans tension. Le col de cygne ne doit pas être immergé plus profondément que le repère situé sur le raccord de l'endoscope.Respecter le marquage sur le col de cygne.
• Lorsque le fonctionnement de l'appareil peut représenter un risque quelconque, arrêter l'appareil et veiller à ce qu'il ne puisse être remis en marche involontairement. Le fonctionnement sans risque n'est plus assuré lorsque :

- l'appareil présente des dommages visibles,

- l'appareil ne fonctionne plus et

- l'appareil a été stocké durant une période prolongée dans des conditions défavorables, - l'appareil a été transporté dans des conditions défavorables.

• Tenir également compte des consignes de sécurité supplémentaires de chaque chapitre de ce mode d'emploi ainsi que le mode d'emploi des appareils connectés.
• Ne jamais mettre l'appareil immédiatement en marche lorsqu'il vient d'être transporté

d'une pièce froide à une pièce chaude. L'eau de condensation qui en résulte peut, dans des conditions défavorables, détruire l'appareil. Laisser l'appareil atteindre la température ambiante avant de le brancher.

Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil, à d'intenses vibrations ou à d'humidité.

Piles

Des fuites ou des piles endommagées peuvent provoquer des brûlures acides lors d'un contact avec la peau, il convient donc d'utiliser des gants de protection appropriés pour manipuler des piles usagées.
Maintenir les piles hors de portée des enfants. Ne pas laisser de pile traîner, un enfant ou un animal domestique pourrait en avaler une.
Ne pas démonter, court-circuiter ou jeter des piles dans le feu. Ne jamais recharger des piles non rechargeables. Un risque d'explosion existe !

Divers

La réparations ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé.
L'appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode d'emploi, nos support technique se tient volontiers à votre disposition à l'adresse et au numéro de téléphone suivants:

Voltcraft ^® , Lindenweg 15, D-92242 Hirschau, Tél. [phone].

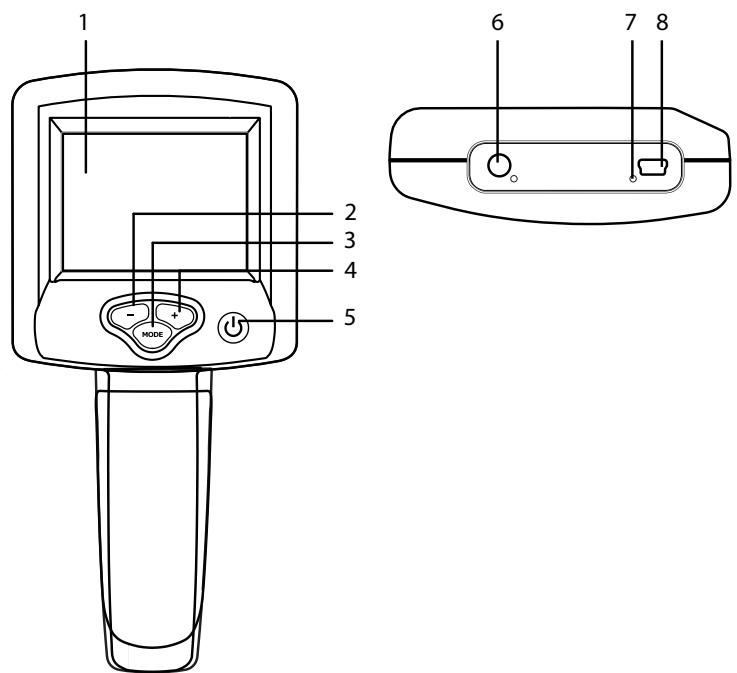

4. ELÉMENTS DE FONCTIONNEMENT

1 2 3 4 5 MODE 6 7 8

1. Affichage
2. Bouton « - »
3. Bouton « Mode »

4. Bouton « + »

5. Bouton d' alimentation

6. Prise de sortie TV
7. Bouton de réinitialisation
8. Prise mini USB

5. INSTALLATION

1. Branchez soigneusement une caméra à col de cygne compatible ou une rallonge dans la prise. Veillez à ne pas casser les broches à l'intérieur de la fiche de la caméra à col de cygne. Si vous utilisez une rallonge, branchez une caméra à l'extrémité de la rallonge.
2. Serrez le raccord pour immobiliser la caméra à col de cygne.

6. CHARGEMENT DE LA PILE

La pile est située à l'intérieur du manche de l'endoscope. Ne pas remplacer la pile par tout autre type de pile.

La pile ne doit être retirée ou remplacée que par un spécialiste/atelier spécialisé. Retirer la pile si l'endoscope n'est pas utilisé pendant une période prolongée. Respecter la polarité correcte lors du remplacement de la pile.

L'icône d'état de la pile indique la puissance restante dans la pile sur cinq niveaux. □ signifie que la pile est complètement chargée (au-delà de 4,0 V). Lors de la première utilisation ou si le niveau de la pile est inférieur à 3,3 V, □ s'affiche signifiant que la pile doit être rechargée. Pour cela, procédez comme indiqué ci-après :

1. Branchez le câble USB sur l'adaptateur secteur.

2. Branchez l'autre extrémité du câble à la prise « Mini USB ».

3. Branchez l'adaptateur secteur sur une sortie secteur.
4. L'endoscope s'allume automatiquement. Une fenêtre popup s'affichera pour vous demander si vous souhaitez passer au mode attente. Appuyez sur « + » et « - » pour sélectionner. Puis appuyez sur le bouton « MODE » pour confirmer.

En mode attente, la pile se charge et l'endoscope consomme une quantité minimale d'énergie. Si vous ne sélectionnez pas le mode attente, l'endoscope se met en mode de fonctionnement normal. L'icône d'état de la pile affiche la séquence d'icônes ⏻, ⏻, ⏻, ⏻ indiquant que la pile est en cours de chargement.

7. MISE EN SERVICE

L'endoscope ne peut être utilisé que pour l'inspection des systèmes hors tension. La tête de la caméra est en métal et peut provoquer des courts-circuits. Pour des raisons de sécurité, déconnecter toutes les composantes du système de l'alimentation en courant avant toute inspection.

Mise en marche et arrêt de l'endoscope

1. Appuyer sur le bouton « ⭕ » pour allumer l'appareil. Après quelques instants, l'image filmée par la caméra apparaît à l'écran.
2. Appuyez sur « ⏻ » pour éteindre l'appareil

Eclairage de la caméra

Pour pouvoir utiliser l'endoscope même dans des endroits totalement sombres, un éclairage DEL réglable en continu est intégré dans la tête de la caméra. Le numéro à l'écran, à côté du symbole du soleil, indique le niveau de luminosité de la lampe DEL.

1. Appuyer sur le bouton « - » pour réduire la luminosité.
2. Appuyer sur le bouton « + » pour augmenter la luminosité.
3. Ajuster l'éclairage de sorte que l'image affichée sur le moniteur ne soit ni surexposée ni sous-exposé.

Rotation de l'image de la caméra

L'image de la caméra peut être pivotée et inversée. Il est ainsi plus facile de suivre l'image de la caméra dans des positions incommodes. Pour ce faire, procéder comme suit :

1. Appuyez sur le bouton « MODE » lors du fonctionnement normal de la caméra. L'image de la caméra est inversée horizontalement.
2. Appuyer de nouveau sur le bouton « MODE ». L'image de la caméra s'affiche à l'écran avec une rotation à 180°.
3. Appuyer de nouveau sur le bouton « MODE ». L'image de la caméra est de nouveau inversée horizontalement.
4. Appuyez de nouveau sur le bouton « MODE ». L'image de la caméra revient à la normale.

Sortie vidéo PAL/NTSC

L'endoscope permet l'affichage de la vidéo pour enregistrement et lecture via une sortie vidéo PAL/NTSC intégrée. Le format vidéo est détecté automatiquement.

1. Utiliser le câble AV inclus pour établir la connexion avec votre appareil de lecture ou d'enregistrement.
2. Insérer la prise mâle dans la prise femelle du manche de l'endoscope.
3. Connecter la fiche phono à l'entrée vidéo de votre appareil de lecture ou d'enregistrement.
4. Allumer le lecteur et sélectionner l'entrée vidéo.
5. L'image de la caméra est affichée si la connexion et la sélection de la source vidéo sont correctes.

Miroir, aimant et crochet

Le miroir, l'aimant et le crochet peuvent être placés sur la tête de la caméra. Il est ainsi possible de chercher et de récupérer les pièces perdues.

8. REGLAGES DU MENU PRINCIPAL

Maintenez le bouton « MODE » enfoncé pour accéder au menu principal.

Bouton	Fonction au sein du menu
MODE	Sélectionnez le paramètre à modifier.Confirmez la modification et retournez au menu principal.
Bouton « - » / « + »	Vous pouvez vous déplacer vers le haut et vers le bas dans le menu principal.Modifiez la valeur du paramètre dans les réglages du paramètre.

Il est possible de sélectionner l'allemand et l'anglais comme langues du menu. Pour adapter la langue du menu à vos besoins, procéder comme suit :

1. A l'aide du bouton « + » / « - », sélectionner l'article de menu « LANGUAGE » et confirmer la sélection à l'aide du bouton « MODE ».
2. A l'aide du bouton « + » / « - », sélectionner la langue de votre choix et confirmer votre sélection à l'aide du bouton « MODE ».

Réglage de la luminosité, du contraste et de la définition

1. Avec le bouton « - », sélectionnez l'option « BRIGHTNESS » [LUMINOSITE], « CONTRAST » [CONTRASTE] ou « DEFINITION » dans le menu principal.
2. Confirmez la sélection avec le bouton « MODE »
3. Avec le bouton « + / - », ajustez sur la valeur souhaitée. Confirmez avec le bouton « MODE ».

Réglage de la température de la couleur

1. Avec le bouton « - », sélectionnez l'option « COLOR » [COULEUR] dans le menu principal.
2. Confirmez la sélection avec le bouton « MODE »
3. Avec le bouton « + / - », sélectionnez la température de couleur souhaitée, « WARM » [CHAUD], « COLD » [FROID] et « STANDARD ». Veuillez noter que le changement de la température de couleur prédéfinie modifie également les réglages de luminosité, de contraste et de définition.

Réglages d'usine

1. Avec le bouton « - », sélectionnez l'option « DEFAULT » [DEFAULT] dans le menu principal.
2. Confirmez avec le bouton « MODE ». Les valeurs de luminosité, de contraste et de définition sont réinitialisées à la valeur par défaut.

Retour au fonctionnement

1. Avec le bouton « - », sélectionnez l'option « EXIT » [SORTIR] dans le menu principal.
2. Confirmez avec le bouton « MODE ». L'endoscope revient alors à son mode fonctionnement normal.

9. REMPLACEMENT DE LA CAMERA A COL DE CYGNE

1. Dévissez le raccord. Suivez le sens de la flèche figurant sur le raccord.
2. Débranchez soigneusement la caméra à col de cygne.
3. Branchez soigneusement une autre caméra à col de cygne compatible ou un tube rallonge dans la prise. Veillez à ne pas casser les broches à l'intérieur de la fiche de la caméra à col de cygne
4. Resserrez le raccord pour immobiliser la caméra à col de cygne.

La longueur totale de la caméra à col de cygne ne doit pas dépasser 4 m.

10. ELIMINATION DES DÉCHETS

Général

Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à l'utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d'application.

Le logo représentant une poubelle à roulettes barrée d'une croix signifie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées au mieux.

Piles / accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères ! Les piles et accumulateurs qui contiennent des substances nocives sont repérés par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd=cadmium, Hg=mercure, Pb=plomb.

Vous pouvez rapporter gratuitement vos piles et accus usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.

Vous respecterez ainsi vos obligations civiles et contribuerez à la protection de l'environnement !

11. CARACTÉRISTIQUES TECHNIQUES

Tension de fonctionnement :	3,7 V/DC pile Lithium
Capacité de la pile :	2000 mAh
Consommation en courant :	480 mA (en fonctionnement), 5 mA (en veille)
Taille de l’écran :	7,62 cm (3")
Résolution de l’écran :	320 x 240 pixels
Format vidéo :	NTSC / PAL
Eclairage de la caméra :	4 DELs blancs
Rayon de pliage minimum :	63,5 mm
Longueur du col de cygne :	1 m (39")
Diamètre de la caméra :	17 mm (0,66")
Taille du capteur :	6,35 mm (1/4")
Résolution :	640 x 480 pixels
Vitesse de défilement de la vidéo :	30 images/seconde
Foyer :	15 à 25 mm
Classe de protection :	IP67 (seulement le col de cygne)
Température de fonctionnement :	0 à +50 °C
Température de stockage :	-20 à +60 °C
Humidité de fonctionnement :	5 à 85 % RH
Humidité de stockage :	5 à 85 % RH
Approprié pour :	1 m extension (BN : 123306)3 m extension (BN : 123308)6 mm caméra (BN : 123309)
Dimensions (L x H x P) :	240 x 100 x 160 mm
Poids :	596 g

Adaptateur

Tension d'entrée :	100 - 240 V/AC, 50/60 Hz
Courant d' sortie :	0,2 A
Tension de sortie :	5 V
Courant de sortie :	1 A

Cette notice est une publication de la société Voltcraft®,

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préalable.

© Copyright 2010 par Voltcraft®.

v2_07/10_02-HL
