PC 4020 - Système d'alarme ADT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de sécurité ADT PC 4020
Caractéristiques techniques principales	Technologie sans fil, compatible avec divers capteurs et accessoires ADT
Alimentation électrique	Alimentation secteur avec batterie de secours intégrée
Dimensions approximatives	25 cm x 15 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes de sécurité ADT et accessoires associés
Type de batterie	Batterie lithium-ion rechargeable
Tension	12 V
Puissance	Consommation électrique de 5 W
Fonctions principales	Détection d'intrusion, alertes en temps réel, contrôle à distance via application mobile
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérification des mises à jour logicielles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client ADT
Sécurité	Certifié conforme aux normes de sécurité en vigueur, protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, assistance technique disponible 24/7

FOIRE AUX QUESTIONS - PC 4020 ADT

Comment réinitialiser l'ADT PC 4020 ?

Pour réinitialiser l'ADT PC 4020, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes jusqu'à ce que le voyant clignote.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de le brancher sur une autre prise pour exclure un problème d'alimentation.

Comment mettre à jour le logiciel de l'ADT PC 4020 ?

Pour mettre à jour le logiciel, connectez l'appareil à votre ordinateur via USB et utilisez le logiciel fourni sur notre site officiel pour effectuer la mise à jour.

Que faire si l'ADT PC 4020 ne détecte pas les périphériques ?

Assurez-vous que les périphériques sont compatibles et correctement connectés. Redémarrez l'appareil et essayez à nouveau de les connecter.

Comment résoudre les problèmes de connexion réseau ?

Vérifiez vos paramètres de connexion réseau, assurez-vous que le Wi-Fi est activé et que vous êtes à portée du routeur. Redémarrez l'appareil et votre routeur si nécessaire.

Pourquoi l'ADT PC 4020 chauffe-t-il ?

Une légère chaleur est normale lors de l'utilisation. Assurez-vous que les évents de ventilation ne sont pas obstrués. Si l'appareil devient trop chaud, éteignez-le et laissez-le refroidir.

Comment résoudre les problèmes de son ?

Vérifiez que le volume est réglé correctement et que les haut-parleurs sont bien connectés. Testez avec d'autres périphériques audio pour isoler le problème.

Que faire si l'écran de l'ADT PC 4020 reste noir ?

Assurez-vous que l'appareil est allumé et que le câble vidéo est bien connecté. Testez avec un autre câble ou un autre écran pour vérifier si le problème vient de l'affichage.

Comment contacter le support technique ?

Pour contacter le support technique, visitez notre site Web et utilisez le formulaire de contact ou appelez le numéro d'assistance indiqué dans le manuel d'utilisation.

MODE D'EMPLOI PC 4020 ADT

PC4020 v3.3 • Manuel d'instruction

AVERTISSEMENT: Ce manuel contient l'information et les limitations se rapportant à l'utilisation et à la fonction de ce produit ainsi que l'information sur les limitations de la responsabilité du fabricant. Ce manuel devrait être lu soigneusement et en entier.

GARANTIE LIMITÉE

La société Digital Security Controls Ltee. garantit le produit contre toutes défectuosités matérielles et d'assemblage dans des conditions normales d'utilisation, à l'acheteur original, pendant une période de douze mois à partir de la date d'achat. Dans l'application de cette garantie, la société Digital Security Controls Ltee. s'engage, à son besoin, à réparer ou à replacer tout matériel défectueuxèssonretour àundepôt de réparation, sans frais de main d'oeuvre et matériels. Tout remplacement et/ou réparation sont garantis pendant le reste de la durée de la garantie originale ou quatre vingt dix (90) jours, ou l'une ou l'autre est la plus longue. Le propriétaire original doit avertir la société Digital Security Controls Ltee. par courrier que le matériel ou l'assemblage sont défectueux; dans tous les cas, cette notification doit être reçue avant l'expiration de la période de garantie.

Garantie Internationale

La garantie pour les clients internationaux est la même que pour tous les clients au Canada et aux Etats-Unis, sauf que la société Digital Security Controls Ltee. ne sera pas responsable des frais de douanes, taxes, ou TVA qui pourrait être dus.

Procedure pour la Garantie

Pour obtenir un service sous garantie, veuillez returner les produit(s) en question au point d'achat. Tous les distributeurs autorisés et vendeurs ont un programme de garantie. Quiconque returne des marchandises à la société Digital Security Controls Ltee. doit tout d'abord obtien un numero d'autorisation. La société Digital Security Controls Ltee. n'acceptera chaque envoi pour lequel une autorisation préalable n'aura pas été obtenue.

Conditions d'annulation de la Garantie

Cette garantie ne s'applique qu'aux vices de matériels et d'assemblage liés à une utilisation normale. Elle ne couvre pas:

• dommage encouru lors de l'expédition ou la manutention;
• dommage causé par un désastre tel qu'un incendie, inondation, vent, tremblement de terre ou foudre;
• dommage dû à des causes hors du contrôle de la société Digital Security Controls Ltee. tel que voltage excessif, chic mécanique ou dommage des eaux ;
• dommage causé par attachement non autorisé, changements, modifications ou objets étrangers ;
• dommage causé par périhériques (à moins que les périhériques ne soient fournis par la société Digital Security Controls Ltee);
• défauts causés par l'impossibilité de fournir un environnement d'installation adapté aux produits ;
• dommage causé par l'utilisation des produits pour des usages autres que ceux pour lesquels ils ont été concus;
• dommage pour mauvais entretien;
• dommage provenant de tout autre mauvais traitement, mauvaise manutention ou mauvaise utilisation des produits.

S'il y a un problème de réparation du produit après un nombre raisonnable de tentatives au titre de la presente garantie, les obligations contractuelles de la société Digital Security Controls Ltee. seront limitées au replACEMENT du produit, comme seule réparation de l'inobservation de la garantie. Enaucun cas la Société Digital Security Controls Ltee. ne sera responsable des dommages particuliers, accidentels ou indirects basés sur l'inobservation de la garantie, une rupture de contrat, une négligence, une responsabilité stricte ou sur toute autre théorie juridique. De tels dommages incluent, mais ne sont limités à, une perte de profit, une perte de produit ou tout autre équipement associé, au coût de capital, au coût de replACEMENT de l'opération, à l'aménagement ou services, à l' indisponibilité, au temps de rachat, aux réclamations des tiers, notamment les clients, aux dommages et intérêts à la propriété, etc.

Stipulation d'exonération de garanties
Cette garantie contient l'entière garantie et remplace toutes les autres garanties, qu'ellels soient explicues ou implicés (notamment toutes les garanties implicées de marchandise ou aptitude pour un usage particulier) et de toutes autres obligations ou responsabilités de Digital Security Controls Ltee. Digital Security Controls Ltee. n'assume et n'autorise aucune autre personne prétenant agir en son nom de modifier ou changer cette garantie, n'assume pour cela aucune autre garantie ou responsabilité concernant ce produit.

Cette stipulation d'exonération de garanties et garantie restreinte sont gouvernées par les lois de la province de l'Ontario, Canada.

ATTENTION: Digital Security Controls Ltee. recommande que la totalité du système soit testé régulierement. Toutefois, même si vous faites des essais périodiques, il peut arrivre que le fonctionnement du produit ne soit pas conforme aux specifications en raison notamment, mais pas exclusivement, d'interventions criminelles ou de panne de courant.

Verrouillage de l'Installateur

Tous produits renvoyés à DSC qui ont une option verrouillage de l'Installateur activée et ne montrent pas d'autres problèmes seront sujets à des frais d'entretien.

Réparations en dehors de la Garantie

Digital Security Controls Ltee. réparera à son besoin ou replacera en dehors de la garantie les produits renvoyés à son usine dans les conditions suivantes. Quiconque returne des produits à Digital Security Controls Ltee. doit d'abord obtenir un numéro d'autorisation. Digital Security Controls Ltee. n'acceptera aucun envoi quel qu'il soit, pour lequel une autorisation préalable n'aura pas été obtenue.

Les produits que Digital Security Controls Ltee. juge etre réparables seront réparedes et renvoyés. Les frais prédéterminés par Digital Security Controls Ltee., et sujets à un rajustement périodique, seront facturés pour chaque unité réparée.

Les produits que Digital Security Controls Ltee. juge ne pas etre réparables seront replacés par le produit équivalent le plus proche disponible à ce moment. Le prix du marché en cours du produit de remplacement sera facturé pour chaque unité de remplacement.

Introduction 1

Section 1: Fonctionnement général du système 2

1.1 Pour vous familiariser avec votre système 2
1.2 Armement de votre système 3
1.3 Méthodes alternatives d'armement 4
1.4 Désarmement de votre système 5
1.5 Mémoire d'alarme 6
1.6 Quoi faire si une alarme se déclenché 6
1.7 Suspension de zone. 7
1.8 Visionnement des conditions de défectuosités 8

Section 2: Codes d'accès 9

2.1 Programmation d'un nouveau code d'accès 9
2.2 Modification d'un code existant 11
2.3 Changement des options de code d'usage 12
2.4 Options disponibles pour la programmation de noms d'usager 12
2.5 Suppression d'un code existant 13
2.6 Codes spéciaux 14
2.7 Codes programmes par l'installateur 16

Section 3: Administration du système 17

3.1 Activation de l'Armement rapide 17
3.2 Activation de la Sortie rapide 17
3.3 Contrôle de l'Armement Automatique 17
3.4 Réglage de l'heure et de la date 19
3.5 Activation du Carillon de porte 19
3.6 Visualisation du registre d'evénements 19
3.7 [][7] Sorties de commande 1-8 20
3.8 Changement des réglages du clavier 20
3.9 Options de teléchargement 20
3.10 Option d'activation du PC-Link 21
3.11 Options audio 21
3.12 Activation ou déactivation de la musique de fond ....21

Section 4: Contrôle d'accès 22

4.1 À propos des lecteurs de cartes d'accès (module PC4820) 22
4.2 Programmation des cartes d'accès (modules PC4820). 23
4.3 Recherche à l'aide des numérios de carte d'accès (module PC4820) 25
4.4 Ajout de nombres de téléphone d'usager (module PC4850) 25
4.5 Ajout de codes de locataire pour les usagers (module PC4850) 26

Section 5: Vérification et entretien 27

5.1 Vérification par déplacement 27
5.2 Execution d'un test du système 28
5.3 Execution d'un test des voyants (PC4216) 28
5.4 Entretien du système 28

Section 6: Sécurité d'incendie 29

6.1 Fonctionnement de l'alarme d'incendie 29

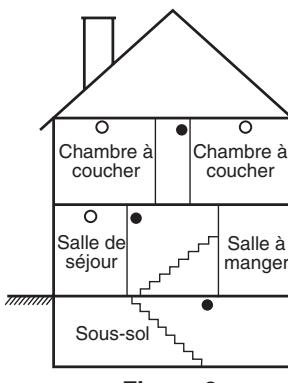

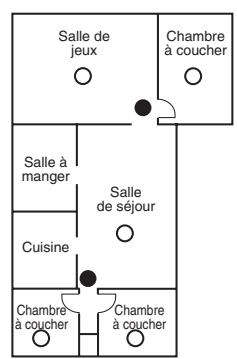

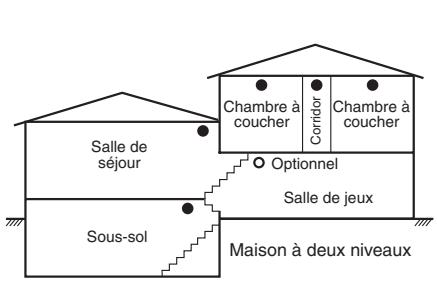

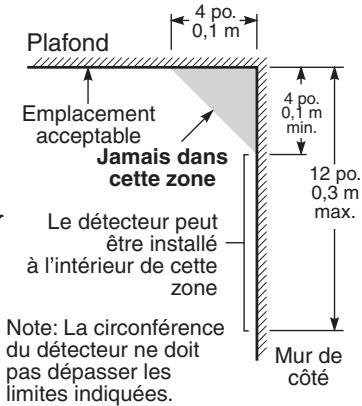

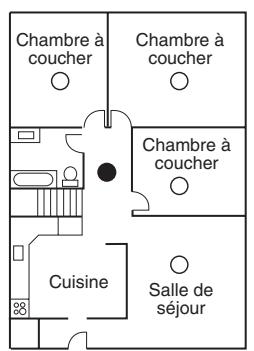

6.2 Directives pour la localisation des détecteurs de fumée29
6.3 Vérification des mesures de sécurité contre les incendes à domicile 31
6.4 Plan d'évacuation en cas d'incendie 31

Appendice A - Caractères spéciaux 33

ATTENTION à lire attentivement

Note pour les installateurs

Cette mise en garde contient des informations vitales. En tant que seul individu en contact avec les utilisateurs du système, c'est à vous qu'incombe la responsabilité d'attirer l'attention des utilisateurs du système sur chaque élément de cette mise en garde.

Pannes de Systeme

Ce système à été soigneusement concu pour être aussi efficace que possible. Toutfoifs, dans des circumstances, où il y a eu fay, cambiolage ou autre genre d'urgences, il ne peut pas fournir de protection. Tout système d'alarme quel qu'il soit peut être sabote ou peut ne pas fonctionner comme prévu pour plusieurs raisons. Certaines de ces raisons sont notamment :

Mauvaise Installation

Un système de sécurité doit être correctement installé pour fournir une protection adequate. Chaque installation doit être évaluée par un professionnel de la sécurité pour s'assurer que tous points d'accès et aires sont couvertes. Serrues et loquets sur les fenêtres et portes doivent être bien fermés et fonctionner comme prévu. Les matériels de construction des fenêtres, portes, murs, plafonds et autres doivent assez solides pour assurer le niveau de protection attendue. Une réévaluation doit être effectue pendant et après toute construction. Une évaluation par les sapeurs-pompiers et/ou les services de police est grandement recommendée si ce service est offert.

Connaissances Criminalles

Ce système contient des fonctions de sécurité reconnaues efficaces au moment de la fabrication. Il est possible que des personnes ayant des intentions criminelles élaborent des techniques qui réduisient l'efficacité de ces fonctions. Il est important qu'un système sécurité soit réexamine périodiquement pour assurer que ces fonctions restent fonctionnelles et pour lesactualiser ou les replacer si elles n'assurent plus la protection attendue.

Acces par des Intrus

Des intrus peuvent enter par un point d'accès non protégé en contournant une unité de détction, échapper à une détction en se déplaçant dans une zone à couverture insuffisante, déconnecter une unité d'alerte, ou interférer avec le système ou empêcher son fonctionnement normal.

Panne de Courant

Les unités de Contrôle, les détecteurs d'intrusion, les détecteurs de fumée et bien d'autres dispositifs de sécurité nécessitant une alimentation électricque pour fonctionner normalement. Si un dispositif fonctionne à partir de piles, il est possible que les piles faiblissent. Mème si les piles ne sont pas faibles, elles doivent être changées, en bon condition et installées correctement. Si un dispositif ne fonctionne que par courant électricque, toute interruption, même brève, rendra ce dispositif inopportérant pendant la durée de la coupure de courant. Les coupures de courant,quelle qu'en soit la durée, sont souvent accompaniesées par des fluctuations de voltage qui peuvent endommager l'équipment Electronique tel qu'un système de sécurité. Àprous qu'une coupure de courant s'est produit, effectuez immédiatement un test complet du système pour vous assurer que le système fonctionne correctement

Pannde Piles Remplaçables

Les transmetteurs sans fils de ce système ont été conçus pour fournir plusieurs années d'autonomie de piles sous des conditions normales. La durée de vie de la pile dépend de l'environnement du dispositif, de utilisation et du type de pile. Les conditions ambientes telles que l'humidité élevée, des Températures très élevé ou très bas, ou de grosses différences de température peuvent réduire la durée de vie de la pile. Bien que chaque dispositif de transmission possède un dispositif de surveillance de pile faible et qu'il indique quand les piles ont besoin d'être remplaçaé, il peut ne pas fonctionner comme prévu. Des tests et un 'entretien régulier garderont le système dans de bonne condition de fonctionnement.

■ Limits de fonctionnement des

Dispositifs de Fréquence Radio (Sans Fils)

Les signaux peuvent ne pas atteindre le récepteur dans toutes les circumstances qui pouraient inclure objets metalliques places sur ou a côté du chemin radio ou blocage délibéré ou autre interférence du signal radio commis par inadvection.

■ Les Utilisateurs du Systeme

Un utilisateur peut ne pas etre en mesure de faire fonctionner un interrupteur de panique ou d'urgence a cause d'une invalidite permanente ou temporaire, d'une incapacite d'atteindre le dispositif atempes, ou d'un manque de connaissance de la belle fonction. Il est important que tous les utilisateurs du systeme soient formés sur le bon fonctionnement du systeme d'alarme pour qu'ils sachent comment reagir quand le systeme indique une alarme.

Detecteurs de Fumée

Les détectorés de fumée qui font partie du système peuvent ne pas bien alerter les occupants d'un endroit en feu pour un certains nombre de raisons, en voixi quelques une. Le détectorés de fumée peuvent avoir été mal installés ou positionnées. La fumée peut ne pas pouvoir atteindre le détectorés de fumée, par exemple: un incendie dans une cheminé, murs ou toits, ou de l'autre côte de portes fermées. Les détectorés de fumée peuvent ne pas détaquer la fumée provenant d'incendies à un autre niveau de la résidence ou du bâtiment.

Tous les incendes diffident par la quantité de fumée produit et le taux de combustion. Les détecteurs de fumée ne peuvent pas détecter de la même manière tous les types d'incendies. Les détecteurs de fumée ne fournissent pas d'advertissement opportun d'un incendie causé par une imprudence ou un manque de sécurité tels que fumer dans le lit, explosions violentes, fuites de gaz, mauvais rangement de produits inflammables, circuits électriques surcharges, enfants jouant avec des allumettes.

Meme si le détecteur de fumée fonctionne comme prévu, dans certaines circumstances il n'y a pas assez de prévis pour permettre à tous les occupants d's'enfuir à temps pour évier blessure ou mort.

Detecteurs de mouvement

Les détecteurs de mouvement ne peuvent détecter le mouvement que dans les zones designées, conformément aux instructions d'installation. Ilns ne peuvent pas désigner entre intrus et occupants. Les détecteurs de mouvement ne fournissent pas de protection de zone volumétrique. Ilns ont de multiples rayons de détéciation et les mouvements ne peuvent être détectés que dans des zones non obstrués et couvertes par ces rayons. Ilns ne peuvent détector les mouvements qui se produit derrière les murs, plafonds, sol, portes fermées, cloisons vitrées, portes vitrées ou fenêtes. Tout type de problème qu'il soit intentionnel ou non tels camouflage, peinture ou vaporisation de matériel sur les lentilles, miroirs, fenêtes ou toute autre partie du système de détéciation l'empechera de son fonctionner normalement.

Les Déteuteurs de mouvement à infra-rouge passif fonctionnement en détectant les changements de température. Cependant leur fonctionnement peut être inibé que la temperature ambiente s'approche ou dépasse la temperature du corps ou s'il y a des sources de chaleur intentionnelles ou non intentionnelles dans de la zone de détction ou à côté de celle-ci. Quelques une de ces sources de chaleur peuvent être chauflages, radiateurs, fours, barbecues, cheminées, lumière du soleil, éclarrages, etc.

Dispositifs d'Avertissement

Les dispositifs d'vertissement tels que sirenés, cloches, klaxons ou lumières stroboscopiques n'avertissent pas lesgens ou ne réveillent pas quelqu'un qui mort s'il y a un mur ou une porte fermée. Si les dispositifs d'avertissement sont placés à un autre niveau de la résidence ou du local, alors il est que probable que les occupants ne seront pas alertés ou réveillées. Les dispositifs d'avertissement audibles peuvent interférer avec d'autres sources de bruit tels stéreo, radios, télévisions, climatisations ou autres unités électriques, ou la circulation. Les dispositifs d'avertissement audibles, même bruyants, ne peuvent pas été entendus par une personne malentendante.

■ Lignes Télephoniques

Si les lignes téléphoniques sont utilisées pour transmettre des alarmes, elles peuvent être hors d'usage ou occupées pendant une certaine période de temps. Un intrus peut également couper la ligne téléphonique ou provoquer son dérangement par des moyens plus sophistiques parfossons difficiles à détecter.

■ Insuffisance de temps

Ils peut y avoir des circonstances où le système fonctionné comme prévu, mais où les occupants ne seront pas protégés à cause de leur incapacité à répondre aux averagements dans un temps alloué. Si le système est connecté à un poste de surveillance, l'intervention peut ne pas arriver à temps pour protégérer les occupants ou leurs biens.

Panne d'un élément

Bien que tout les efforts ont été faits pour rénoder le système aussi fiable que possible, le système peut mal fonctionner à cause de la panne d'un élément.

■ Test Insuffisant

La plupart des problèmes qui pourrait être découverts un système d'alarme de fonctionner normalement peuvent être découverts en testant et entrennant le système régulièrement. L'ensemble du système devrait être testé hebdomàdraienté et immédiatement après une entree par effraction, une tentative d'entree par effraction, un incendie, une tempête, un tremblement de terre, un accident ou toute sorte de construction à l'intérieur des lieux. Le test doit compter tous les dispositifs de détction, claviers, consoles, dispositifs d'indication d'alarme et tout autre dispositif de fonctionnement qui font partie du système.

Sécurité et Assurance

Sans tenir compte de ses capacities, un systeme d'alarme n'est pas un substitut d'assurance sur la propriété ou d'assurance vie. Un systeme d'alarme n'est pas un substitut de propriétaire, locataires ou autres occupants pour agir prudement affin d'empecher ou de minimiser les effets nuisibles d'une situation d'urgence.

AVIS: L'étiquette de l'Industrie Canada identifie le matériel homologué. Cette étiquette certifiée que le matériel est conforme à certaines normes de protection, d'exploitation et de sécurité des reseaux de télécommunications. Industrie Canada n'assure toute fois pas que le matériel fonctionnera à la satisfaction de l'utilisateur.

Avant d'installer ce matériel, l'utilisateur doit s'assurer qu'il est permitted de le raccorder aux installations de l'entreprise locale de télécommunication. Le matériel doit également être installé en suivant une méthode acceptée de raccordement. L'abonné ne doit pas ou blier qu'il est possible que la conformite aux conditions énoncées ci-dessus n'empêchent pas la dégradation du service dans certaines situations.

Les réparations de matériel homologué doivent être effectuees par un centre d'entretien canadien autorisé designé par le fournisseur. La commande de télécommunications peut demander à l'utilisateur de débrancher un apparéil à la suite de réparations ou de modifications effectuees par l'utilisateur ou a cause de mauvais fonctionnement.

Pour sa propre protection, l'utilisateur doit s'assurer que tous les fils de mise à la terre de la source d'énergie électrique, les lignes téléphoniques et les canalisations d'eau metalliques, s'il y en a, sont raccordés ensemble. Cette précaution est particulièrement importante dans les régions rurales.

AVERTISSEMENT: L'utilisateur ne doit pas tenter de faire ces raccordements lui-même; il doit avoir recours à un service d'inspection des installations électriques, ou à unElectricien, selon le cas.

L'indice de charge (IC) assigné a chaque dispositif terminal indique, pour évier toute surcharge, le pourcentage de la charge totale qui peut être raccordée à un circuit téléphonique boucle utilisé par ce dispositif. La terminaison du circuit boucle peut être constituée de n'importe qu'elle combinaison de dispositifs, pourvu que la somme des indices de charge de l'ensemble des dispositifs ne dépasse pas 100.

L'Indice de charge de ce produit est 0.1B.

À propos de votre système de sécurité

Votre système de sécurité a été créé pour vous offrir une flexibilité et une commodité des plus avances. Le clavier à ACL vous guide dans chaque opération avec des messages guides en français. Chaque fois qu'une touche est utilisée, le clavier émet une tonalité; il vous informe aussi des défectuosités et des autres indications de l'état du système par des séquences de tonalités-Uniques.

Lisez soigneusement ce manuel et demandez à votre installerateur de vous apprendre le fonctionnement de votre système. Familiarisez-vous avec les caractéristiques qui peuvent être implantées sur votre système. Tous les usagers de ce système devraient receivevoir un entrainment identique sur son'utilisation.

À propos de ce manuel

Ce manuel contient des explications complètes de toutes les fonctions du système, incluant le dépannage et les codes d'accès de programmation en plus de l'exécution des fonctions de base du système. La plupart des usagers n' ont pas à connaître toute cette information. La première section de ce manuel intitulée "Fonctionnement général du système" explique les concepts généraux et informe l'usager sur la façon d'armer et de désarmer le système, de même que de suspendre des zones. Copiez cette section et distribuez les copies aux usagers généraux du système. Les autres sections sont réservées pour de l'information plus détaillée.

Détction d'incendie

Cet équipement peut surveiller des dispositifs de détction d'incendie tels que des détecteurs de fumée et avertir d'une alarme si une condition d'incendie est détectée. Une bonne détction d'incendie dépend d'un nombre ajustat de détecteurs placés dans des endroits appropriés. Cet équipement doit être installé en conformité avec NFPA 72 (NFPA, 1 Batterymarch Park, Quincey MA 02269). Révisez soigneusement les directives de la section "Planification de l'évacuation en cas d'incendie" qui se trouve dans ce manuel.

NOTE: Pour qu'elle soit fonctionnelle, votre installerateur doit activer la portion de détction d'incendie de votre système.

Télésurveillance

Ce système peut transmettre à une station centrale, par ligne téléphonique, les alarmes, les défectuosités et l'information d'urgence. Si, par mégarde, vous déclenchez une alarme, appelez immédiatement la station centrale pour prévenir une intervention inutile.

NOTE: Pour qu'elle fonctionne, votre installer doit activer la fonction de télésurveillance.

Section 1: Fonctionnement général du système

1.1 Pour vous familiariser avec votre système

Votre système de sécurité est composé d'un panneau de contrôle, d'un ou de plusieurs claviers et de plusieurs détecteurs et capteurs. Le panneau de contrôle doit être installé à l'ecart dans une piece de rangement ou au sous-sol. Son boîtier en métal contient le circuit électronique du système et la batterie de secours. Habituellement, aucune autre personne qu'un installerur ou un technicien d'entretien ne devrait avoir accès au panneau de contrôle.

Chaque clavier possède un avertisseur sonore, un écran à cristaux liquides (ACL), des voyants d'etat et des touches d'entrée de commandes. Le clavier est utilisé pour transmettre des commandes au système et pour afficher l'etat courant du système. Chaque clavier doit être installé dans un endroit propice à l'intérieur du site protégé, pres des points designés d'entrée/sortie.

Zones et partitions

Le site est divisé par votre installer en zones et en partitions. Une zone est un secteur de protection sur lequel un ou plusieurs dispositifs de détction sont raccordés (détecteurs de mouvement, détecteurs de bris de verre, contacts de porte ou détecteurs de chic). Une zone peut être une chambre, un corridor, une porte ou une fenêtre. Deux ou plus de ces zones sont réunies par le panneau de contrôle pour former une partition.

Une partition est un secteur du site protégé. Une partition peut être armée et désarmée indépendamment des autres partitions. L'ensemble des partitions forme le système.

Certaines zones peuvent appartenir à plus d'une partition, comme par exemple les points d'entrée/sortie et les corridors. Elles se nomment zones globales parce qu'elles ne sont pas assignées à une seule partition.

Codes d'accès

Étant un usager du système, un code d'accès à 4 ou 6 chiffres vous est assigné. Les codes d'accès sont utilisés pour armer et désarmer la ou les partition(s) auxquelles ils sont assignés. Certains codes d'accès peuvent exécuter des fonctions additionnelles comme, par exemple, les options de programmation du système et la suspension de zones.

Il se peut que votre code d'accès ne vous permette pas d'avoir accès à certaines fonctions du système. Par exemple, si votre code n'est valide que pour armer et désarmer la Partition 1, vous ne pouvez pas armer et désarmer d'autres partitions ou le système au complet.

Claviers

Plusieurs claviers à ACL seront installés sur le site protégé, habituellément un à chaque porte d'entrée/sorting. Certains claviers ne sont programmés que pour avoir accès à une seule partition. Ces claviers sont appelés claviers de partition.

Si nécessaire, le système peut avoir un clavier global. Un clavier global peut accorder l'accès à toutes les partitions. Lorsque vous entrez votre code d'accès sur un clavier global, le système vous demande qu'elle partition vous désirez armer. Le clavier ne vous offre que les partitions disponibles pour votre code d'accès.

Lorsqu'il n'est pas utilisé, le clavier affiche le message "Entrer votre code d'accès". Parfois, il peut aussi afficher l'heure et la date. Quel que soit l'affichage, entrez un code d'accès valide pour acceder au système.

Assistance audio

Si un module audio (PC49XX et interphones) et un Escort4580 sont raccordés sur votre système, celui-ci peut vous donner, étape par étape, des instructions à l'aide des interphones. L'accès à la fonction assistance audio est obtenu enMAINANT ENFONCE pendant 2 secondes la touche "Aide" de n'importe quel clavier du système. Le système vous guide alors par l'interphone.

NOTE: Si un usager accede localement au Escort par la ligne téléphonique, la touche Aide ne fonctionne pas.

1.2 Armement de votre système

1. Préparez la partition pour l'armement en fermant toutes les portes et fenêtres protégés. Vous devez aussi arrêter tout mouvement dans les secteurs protégés par des détecteurs de mouvement.
2. Si l'heure et la date apparaissent sur l'écran à ACL du clavier, appuyez sur la touche [#]. Le message "Entrer un code pour armer" apparait. Si l'écran indique "Sécuriser syst. avant d'armer", assurez-vous que toutes les portes et les fenêtres ont été fermées et que tout mouvement a cesser.
3. Lorsque vous Voyez le message "Entrer un code pour armer" entrez votre code d'accès à 4 ou 6 chiffres. Si vous n'entrez pas le bon code, le clavier émet une tonalité continue pendant 2 secondes.

Codes d'accès à une seule partition

Lorsqu'un code d'accès pour une seule partition est entré, le système arme seulement la partition à laquelle vous code a accès. Le message “Délai de sortie en cours” est alors affché, le voyant Armé s'allume et le clavier émet trois bips rapides. Le délai de sortie s'amorce, vous allouant jusqu'à deux minutes pour quitter la partition sans causeur d'alarme.

Quittez les lieux par la porte désignée d'entrée/sorting. Un compte à rebours apparait alors du côte droit de l'afficheur du clavier pour indiquer le temps qu'il reste dans la période du-delai de sortie. Lorsque le temps alloué est expiré, la partition est armée. Le message "Entrer un code pour désarmer" apparait sur le clavier.

Pour des codes d'accès à plusieurs partitions

Lorsqu'un code d'accès à plusieurs partitions est entre, vous devez indiquer au système qu'elle(s) partition(s) vous désirez armer. Le système ne vous indique que les partitions pour lesquelles votre code estprogrammé. ÀpRES l'entrée de votre code, l'afficheur indique:

Le coin inférieur droit de l'écran indique l'état de la partition avec la lecture "P" pour les partitions qui sont prêtes à être armées, la lecture "A" pour les partitions qui sont déjà armées et la lecture "N" pour les partitions qui ne sont pas encore sécurisés. Pour armer la partition indiquée sur l'afficheur, appuyez sur la touche indiquée entre parentheses (dans cet exemple, [0]) ou appuyez sur la touche [*]. Le délambda de sortie s'amorce, vous allouant une période de temps pour quitter la partition sans cause une alarme. Dès que le délambda de sortie est expiré, la partition est armée.

Si vous désirez armer une autre partition, utilisez les touches (< >) pour défilier dans les partitions pouvant être armées avec votre code d'accès. PourCHOISIR une partition, entrez le numero indiqué entre parenthèses ou bien appuyez sur la touche [^*] . Si vous avez besoin une autre partition, le clavier affiche le message suivant:

Sélection (0) <>
Armer Partition P

Pour armer la partition, entre le numero indiqué entre parentheses ou bien appuyez sur la touche [^*] . Le délambda de sortie s'amorce dans l'autre partition et le clavier affiche:

Délambdae sortie en cours

L'affichage demeureinchangépendantquelques secondes jusqu'àce que leclavierreturna l'affichage precedent"0 Pour armer...".

1.3 Méthodes alternatives d'armement

Armement en mode Absent

Lorsque vous armez le système en mode Absent, toutes les zones interieures et les zones du périmètre sont activées. Si un mouvement est detecté dans les zones interieures ou si une des zones du périmètre est violée, la série d'alarme s'amorce. Pour armer en mode Absent, entrez votre code d'accès, sélectionnez la ou les partitions à armer et quitterze les lieux par une porte désignée d'entrée/sorting. Le système reconnaît que vous avez quitteré. Lorsque le délié de sortie est expiré, le système s'arme en mode Absent.

Armement en mode À Domicle

Si cette caractéristique est activée, elle vous permit d'armer les zones du périmètre tout en laissant certaines zones interieures inactives de telle sorte que vous pouvez demeurer sur les lieux pendant que le système est armé. Lorsque vous entrez votre code d'accès pour armer le système et

que vous ne quittez pas les lieux par une porte désignée d'entrée/sortie, le système s'arme en mode À Domicile, suspendant automatiquement les zones interieures.

En tout temps, les zones interieures peuvent être reactivées en entrant [^*][1] sur n'importe quel clavier. Si vous reactivez les zones interieures, assurez-vous de ne pas entraîr dans les secteurs qui sont protégés par des détecteurs de mouvement. Pour avoir accès aux secteurs protégés par des détecteurs de mouvement, vous devez entraîr votre code de sécurité pour désarmer le système.

Armement sans délié d'entrée

Le délambda d'entrée est la période de temps pendant laquelle une personne peut entraer dans un secteur armé sans causeur une alarmé, allouant à cette personne le temps nécessaire pour se rendre à un clavier afin de désarmer le système. Si vous désirez armer le système sans délambda d'entrée, entrez [*][9] suivi de votre code d'accès. Le voyant Armé clignote pour vous rappeler que le système est armé et qu'il n'y a pas de délambda d'entrée. Le système suspend les zones interieures. L'ouverture d'une portedestration/ sortie cause un alarmé instantanée.

Armement rapide

Si la caractéristique Armement rapide est activée, vous pouvez armer le système en appuyant sur [^*][0] au lieu d'utiliser votre code d'accès.

Veuillez prende note que le fait d'appuyer sur [^*][0] ne vous permet que d'armer le système; pour désarmer, vous devez utiliser un code d'accès valide. Notre administrateur de système doit vous aviser si la caractéristique Armement rapide a été activée.

1.4 Désarmement de votre système

1. Entrez sur les lieux par une porte désignée d'entrée/sortie. Si vous entrez par une porte qui n'est pas désignée comme point d'entrée/ sortie, une alarmé immédiate se déclenché. Dès que la porte d'entrée/ sortie est ouverte, l'avertisseur sonore du clavier émet une tonalité et le délais d'entrée s'amorce. Le délatei d'entrée vous accorde jusqu'à 255 secondes pour désarmer le système.
2. Rendez vous au clavier et entrez votre code d'accès. Si vous faites une erreur en entrant votre code, appuyez sur la touche [#] et entrez de nouveau votre code. Levoyant Armé s'éteint et l'avertisseur sonore du clavier se tait. Un code d'accès valide doit être entre avant que le déliai d'entrée expire.

Si une alarme s'est produit pendant que le panneau etait armé, le message "Voir mémoire" apparait sur l'écran avec le nom de la zone qui a causé l'alarme. L'afficheur garde ces messages pendant deux minutes ou jusqu'à ce que la touche [#] soit enforcée. Le clavier returne alors dans son état de voir.

Désarmement d'une autre partition

Si vous avez un code d'accès valide pour plusieurs partitions, vous pouvez désarmer d'autres partitions avant d'y entra. Pour désarmer une autre partition, entrez votre code d'accès. L'écran du clavier indique:

Utilisez les touches (< >) pour défilier jusqu'à la partition que vous pouze désarmer. Rappelez-vous que seules les partitions auxquelles votre code d'accès est assigné sont affichées. Si la partition que vous ave choisis est armée, la dette "A" apparait dans le côte inférieur droit de l'écran comme dans l'exemple suivant:

Pour désarmer la partition, appuyez sur le chiffre entre parentheses ([2] dans notre exemple) ou bien appuyez sur la touche [^*] .

1.5 Mémoire d'alarme

Pour visionner les alarmes qui se sont produites pendant que le système était armé, appuyez sur [^*] et ensuite sur [3]. Les alarmes qui se sont produites pendant la dernière période d'armement sont alors affichées. Lorsque vous avez terminé, appuyez sur la touche [ # ] pour quitter le mode mémoire d'alarme.

NOTE: Les alarmes de sabotage ne sont pas indiquées dans l'affichage de la mémoire d'alarme.

1.6 Quoi faire si une alarme se déclenché

Alarme d'incendie

Si vous système possède des détecteurs d'incendie, une alarmé d'incendie est indiquée par la pulsation des cris de sirène.

Si vous entendez une alarme d'incendie, suivez votre plan d'évacuation d'urgence immédiatement (voir la section 6.5 "Plan d'évacuation en cas d'incendie").

Alarmed intrusion

Une alarmé d'intrusion est indiquée par un cri de sirène continu.

Vou puez faire taire une alarme d'intrusion en entrant un code d'accès valide. Si l'alarme est non intentionnelle, appezelez immédiatement les autorités concernées pour éviter une intervention inutile.

Vous pouvez déterminer la source de l'alarme en entrant dans le mode mémoire d'alarme. Une fois la source d'alarme corrigée, le panneau peut être rétabli à son état d'armement précédent.

1.7 Suspension de zone.

Vou puez utiliser la suspension de zones lorsque l'accès à une partie du site protégé est nécessaire pendant que le système est armé. Les zones temporairement inopérantes à cause d'une défectuosité de câblage ou de contacts peuvent être suspendues pour permettre d'armer le système jusqu'à ce que les réparations soient effectuees.

Les zones suspendues ne causent pas d'alarmes. Si le système est armé, les zones ne peuvent pas être suspendues. Les zones suspendues sont automatiquement réintégrées chaque fois que le système est désarmé et doivent être suspendues de nouveau avant le prochain armament.

NOTE: Pour des raisons de sécurité, l'administrateur du système peut le programmer pour vous empêcher de suspendre certaines zones.

La suspension de zones réduit la protection. Si vous suspendez une zone à cause d'un câblage ou de contacts défectueux, averitissez l'administrateur du système ouappelez immédiatement un technicien d'entretien pour que le problème soit résolu et que votre système retrouve son fonctionnement normal.

Pour suspendre des zones:

1. Entrez [*] [1]. Vous pouvez avoir à entrer votre code d'accès.
2. Un menu vous indique les différentes options de suspension. Utilisez les touches (< >) pour défiler dans les options. Lorsque vous avez trouve l'option désirée, appuyez sur [^*] pour la sélectionner ou appuyez sur le chiffre correspondant entre parentheses. Les options de suspension sont les suivantes:

[0] Suspension des zones ouvertes – Cette sélection n'affiche que les zones qui sont actuellement ouvertes ou suspendues. Utilisez les touches (<>) pour défilier dans ces zones. Les zones ouvertes sont indiquées par un point d'exclamation (!) dans le coin inférieur droit de l'afficheur du clavier. Pour sélectionner une zone à suspendre, appuyez sur la touche []. Un "" apparait alors à côté de la description de zone pour indiquer que cette zone a été suspendue. Lorsque vous avez terminé la sélection des zones, appuyez sur[#] pour quitter.
[1] Suspension de zones – Cette sélection vous amène immédiatement à la suspension des zones. Utilisez les touches (<>) pour trouver la zone à suspendre et appuyez sur la touche [] pour la sélectionner. Un “” apparait alors à côté de la description de zone pour indiquer que cette zone a été suspendue. Lorsque vous avez terminé la sélection des zones, appuyez sur [#] pour quitter.
[2] Annuler la suspension - Cette seLECTION vous permet de désactiver la suspension pour toutes les zones dans votre partition.
[3] Rappel de la suspension - Cette seLECTION suspend automatiquement le même groupe de zones qui étaient suspendues la dernière fois que la partition a été armée.
[4] Menu précédent - Cette sélection vous ramène à l'affichage "Entrer un code pour armer." À ce point, vous pouvez armer le système.

1.8 Visionnement des conditions de défectuosités

Le panneau de contrôle survoie continuèlement une quantité de conditions de défectuosités. Si une de ces conditions se produit, le voyant Trouble du clavier s'allume et une tonalité (bip) se fait entendre à toutes les 10 secondes. Pour faire taïre le clavier, appuyez sur la touche [#]. Le voyant Trouble demeure allumé jusqu'à ce que le problème soit régèle.

Pour voir quelles conditions de défectuosités sont générées:

1. Entrez [^*] [2] sur n'importe quel clavier.
2. Utilisez les touches (< >) pour défiler dans la liste des conditions de trouble:

Si la condition de Panne CA est presente, le système a perdu son alimentation. Cette panne peut etre causee par une coupure de courant et devrait etre corrigee lors du retablissement du courant. Si l'alimentation du site est normale et que la condition de panne persiste, appepezez votre installerateur.

Si la condition Défectuosité SLT est présente, il y a un problème avec la ligne téléphonique. Si les téléphones du site fonctionnent normalement et que la condition de défectuosité persiste, appezez votre installerateur.

Toute autre condition de défectuosité requiert l'assistance de votre installerateur. Dès qu'une condition de défectuosité se produit,appelez votre installerateur pour qu'il corrige le problème le plus tout possible.

Les codes d'accès sont utilisés pour armer et désarmer le système de même que pour acceder à certaines fonctions. Plusieurs codes différents sont disponibles sur le système.

Le Grand Code Maitre du système peut exécuter toutes les fonctions du système, incluant la suspension des zones, l'activation des sorties, l'activation des options d'usager et la programmation des codes d'accès. Le Grand Code Maitre du système est le code d'accès 0001. Habituellement, seul votre installerer peut changer ce code. Demandez à vous installerer si vous désírez avoir la possibilité de changer ce code.

Les sections suivantes expliquent comment programmer de nouveaux codes et comment modifier les codes existants. Toutes les options des codes d'accès y sont aussi décrites.

2.1 Programmation d'un nouveau code d'accès

Cette section déscrit les aspects élémentaires pour programmer un code d'accès:

• Comment désir un nouveau code d'accès à programmer.
• Comment programmer un code à 4 ou 6 chiffres.
• Comment programmer le nom de l'usager pour identifier le code.
• Comment sélectionner les partitions pour lesquelles le code sera actif.

Pour désir un nouveau code à programmer, suivez les étapes ci-dessous:

1. Entrez [*][5] suiv d'un Code maitre.
2. L'afficheur indique:

Sélect. (0)	< >
Voir N° Util.

Appuyez sur [0] ou [^*] .

1. L'afficheur indique:

Sél. Code (0001)	<>
Util. 1

L'usager 1 (Code d'accès) est le Code Maitre du système. Il se peut que votre installerateur ait déjà programmé ce code. Utilisez la touche (> ) pour défilier jusqu'àu code que vous désirez programmermer (par exemple: code d'accès 0002). Appuyez sur [*] pour sélectionner ce code.

1. L'écran indique:

Sélect. (0)	< >
Programmer code

C'est le menu Programmer code. Utilisez la touche (>) pour défiler dans chaque affichage du menu. Chaque affichage est en relation avec un aspect différent de la programmation d'un code d'accès, incluant les trois qui sont décrits plus bas. Pour sélectionner un point du menu, appuyez sur [^*] .

Programmation d'un code

Vous devez programmer un code à quatre chiffres pour chaque usager. Des codes à six chiffres sont aussi disponibles. Demandez l'assistance de votre installerur si vous avez besoin de codes d'accès à six chiffres.

Pour programmer le nouveau code d'accès, suivez les étapes ci-dessous:

1. À partir du menu Programmer Code, utiliser les flèches < > pour aller au premier message: "Sélect. (0) Programmer code". Pour programmer le code d'accès, appuyez sur [0] ou [*].
2. L'écran affiche "Entrer chiffres" suiv par "AAAA." Ceci est le réglage par défaut pour le code d'accès. Entrez un nouveau code à quatre ou six chiffres.
3. Appuyez sur [#]. L'affichage returne à "Sélect. (0) Programmer code". Le nouveau code est maintainant programme.

NOTE: Ne programmez pas des codes d'accès qui sont faciles à deviner et qui promètlient ainsi la sécurité de votre système. (ex.: 1111 ou 1234).

NOTE: Notre installerer peut avoir reglé votre système pour vous empêcher de programmer le même code d'accès pour plus d'un usager.

Programmation d'un nom d'usager

Vouss pouvez programmer un nom pour chaque usager. Ce nom est affiché sur le clavier lorsque vous modifiez des codes d'accès et est aussi présente dans le registre d'évenements (historique) du système. Si un module d'accès téléphonique PC4850 est branché sur le système, le nom d'usager est affiché sur l'écran à ACL du PC4850 pour les visiteurs.

Pour programmer le nom d'usager pour le nouveau code d'accès, suivez les étapes suivantes:

1. À partir du menu Programmer Code, utiliser la touche (> ) pour défilier jusqu'à l'affichage suivant:

Sélect. (2)	< >
Change Nom Util

1. Appuyez sur [2] ou [^*] .
2. L'écran indique "Programmer Nom". Pour le code d'accès 0002, le nom par défaut est "Usager 2". Entrez le nouveau nom en utilisant les touches numériques de la façon suivante:

Les lettres de l'alphabet sont divisées entre les touches numériques 1 à 9 du clavier comme suit:

[1] = A, B, C, 1	[2] = D, E, F, 2	[3] = G, H, I, 3	[4] = J, K, L, 4
[5] = M, N, O, 5	[6] = P, Q, R, 6	[7] = S, T, U, 7	[8] = V, W, X, 8
[9] = Y, Z, 9, 0	[0] = Espace

Par exemple, si vous appuyez une fois sur la touche [4], la dette "J" apparait au-dessus du curseur sur l'écran. Appuyez de nouveau sur la touche [4], la dette "K" apparait et ainsi de suite. Si une autre touche est utilisée, le curseur se déplace automatiquement d'un espace vers la droite. Pour effacer un caractère, utilisez les touches [<] [>] pour placer le curseur

sous le caractère et appuyez ensuite sur la touche [0]. (Voir la section 2.4 pour les autres options disponibles lors de la programmation des noms d'usagers.)

NOTE: Si un usager ne veut pas que son nom apparaisse sur l'afficheur du PC4850 mais qu'il désire avoir un code d'accès, vous pouvezmettre un "!" au début du nom d'utiler. Pour entrer un "!", appuyez sur [] et défilez ensuite jusqu'àu message "Mode ASCII". Appuyez sur [] et entrez [033*].

1. Lorsque le nouveau nom est entré, appuyez sur [#]. L'affichage returne à "Sélect. (2) Modif Nom Usager".

Modification des masques de partition

Votre installerateur a divisé le système en partitions. Le système peut contenir une ou plusieurs partitions. Pour qu'un code d'accès fonctionne, vous devez programmer sur quelles partitions le code sera actif. Si votre système n'a qu'une seule partition, vous devez activer le code pour la partition 1.

Pour programmer l'accès à une partition pour un nouveau code d'accès, executez les étapes suivantes:

1. À partir du menu Programmer code, utiliser la touche (> ) pour défiler jusqu'au prochain affichage:

Select. (8) <> Modif Part. Code

1. Appuyez sur [6] ou [^] . L'affichage indique "Sél. Bascule <> ." La partition 1 est affichée, suivie par la lecture "N". Ceci signifie que la partition 1 n'est pas disponible pour ce code. Appuyez sur [^] pour sélectionner la Partition 1 (O). La touche [^*] active (O) et désactive (N) alternatively la partition pour le code sélectionné.
2. Utilisez la touche (>) pour défilier jusqu'à la partition suivante. Appuyez sur [^*] pour activer ou désactiver la partition. Répétez cette étape pour les autres partitions du système jusqu'à ce que l'accès aux partitions désirées ait esté accordé au code sélectionné.
3. Lorsque you've terminé la programmation des Masques de partition pour le code, appuyez sur la touche [#]. L'affichage returne à "Select. (8) Modif Part. Code"

2.2 Modification d'un code existant

Pour modifier un code existant, vous devez d'abord le trouver en utilisant une des deux méthodes suivantes: recherche par numéro d'usager ou par nom d'usager.

Pour rechercher le code par numero d'usager, suivez les étapes ci-dessous:

1. Entrez [*][5] suivi d'un Code Maitre.
2. L'écran affiche:

Select. (0) pour Voir N° Util.

Appuyez sur [0] ou [^*]

1. Entrez le numéro du code d'accès et appuyez sur [*] pour continuer la programmation. Vous pouvez aussi utiliser les touches (<>) pour défiler jusqu'àu numéro désiré.

Pour rechercher le code par le nom d'usager, suivez les étapes ci-dessous:

1. Entrez [*][5] suivi d'un Code Maitre.
2. L'écran affiche "Sélect. (0) pour Voir N° Util." Utilisez la touche (>) pour défiler jusqu'à l'affichage suivant:

Selct. (1) pour Voir Nom Util.

Press [1] or [^*]

1. Entrez la première lecture du nom du code d'accès en utilisant la touche numérique correspondante. Par exemple, pour Jean, entrez la lecture "J" en appuyant une fois sur la touche [4].
2. Le clavier affiche le premier nom disponible commençant par la dette sélectionnée. Utilisez la touche (>) pour défiler dans les noms suivants.
3. Quand le nom désiré est affché, appuyez sur [^*] pour continuer la programmation.

Lorsque le code a été sélectionné, le menu Programmer Code est affchéé. Reprogrammez le code d'accès, l'identification du code ou l'accès à la partition en suivant les étapes décrites dans la Section 2.1 "Programmation d'un nouveau code d'accès".

2.3 Changement des options de code d'usage

Les options de code d'usager déterminant à quelles caractéristiques du système le code aura accès. Le Tableau 2-1 montre toutes les différentes options de code d'accès. Le tableau indique aussi quelles options sont activées par défaut pour chaque type de code.

Pour changer les options d'usager d'un code à partir de ses réglages par défaut, suivez les étapes ci-dessous:

1. Entrez [*][5] suivi d'un Code Maitre.
2. Trouvez le code en utilisant une des méthodes de recherche (voir la Section 2.2). Pour sélectionner, appuyez sur [^*]
3. Utilisez la touche (>) pour defiler jusqu'à l'affichage suivant:

Selct. (7) < > Change Opt. Util

Appuyez sur [7] ou [^*] .

1. Utilisez les touches (< >) pour defiler à travers chacune des options. Appuyez sur [^*] pour activer (O) ou désactiver (N) chaque option.
2. Lorsque les options désirées ont été programmées, appuyez sur [#].

2.4 Options disponibles pour la programmation de nombres d'usager

Dans la Section 2.1, vous avez appris comment programmer les noms d'usager ("Programmation d'un nom d'usager"). D'autres options sont disponibles lorsque vous programmEZ les noms d'usager.

Lorsque vous programmez un nom d'usager, appuyez sur la touche [^] pour aller au menu des options. Utilisez les touches (< >) pour défiler à travers chacune des options. Pour faire une seLECTION, appuyez sur la touche [^] .

Les options disponibles sont:

• Effacer Ligne: La sélection de cette option efface entièrement le nom assigné au code.
• Effacer > Fin: Cette selection efface l'affichage à partir du caractère où se trouve le curseur jusqu'à la fin.
• Changer MAJ/min: Cette selection alterne entre l'entrée des lettres majuscules et minuscules.
• Mode ASCII: Cette selection sert à entrer des caractères spéciaux. Utilisez les touches (<>) pour faire défilier les caractères disponibles. Chaque caractère est affiché avec le code ASCII correspondant à 3 chiffres. Si vous connaissiez le code à 3 chiffres du caractère, entreprises. Pour entrer le caractère dans le nom assigné au code, appuyez sur la touche [*]. Référez-vous à l'Appendice A à la fin de ce manuel pour une liste des caractères ASCII disponibles.

2.5 Suppression d'un code existant

Un code d'accès peut être effacé de deux façon. Premièrement, toute l'information qui se rapporte au code peut être effacée (code d'accès, options d'utiler, accès aux partitions, etc.). L'identification du code d'accès est effacée séparément.

Pour supprimer toute l'information d'un code d'accès existant, suivez les étapes ci-dessous:

1. Entrez [*][5] suiv d'un Code Maitre.
2. Localisez le code à l'aide de l'une des méthodes de recherche (voir la Section 2.2 "Modification d'un code existant"). Pour le selectionner, appuyez sur [^*] .
3. Utilisez la touche (>) pour defiler jusqu'à l'affichage suivant:

Selct. (1) < > Effacer Données

1. Appuyez sur [1] ou [^*] . Toute l'information se rapportant au code d'accès, excepté le nom associé au code d'accès, est effacée.

Pour effacer le nom associé au code d'accès d'un code existant, suivez les étapes ci-dessous:

1. Entrez [*][5] suiv d'un Code Maitre.
2. Localisez le code à l'aide d'une des méthodes de recherche (voir la Section 2.2 "Modification d'un code existant"). Pour le selectionner, appuyez sur [^*] .
3. Utilisez la touche (>) pour défilier jusqu'à "Délect. (2) Modif Nom Usager" et appuyez sur [^*] .
4. L'afficheur indique alors le nom courant. Appuyez sur [^*] .

5. L'afficheur indique "Sélect. (0) Effacer Ligne." Appuyez sur [^*] . Le nom associé au code d'accès est effacé.

6. Pour programmer un nouveau nom, suivez les instructions décrites dans la Section 2.1 ou bien appuyez sur [#] jusqu'à ce que vous ayez quitté la programmation du code d'accès.

2.6 Codes spéciaux

Les codes qui suivent sont spéciaux. La sélection de l'option d'usager correspondante programme chaque code (voir la Section 2.3 "Changement des options de code de l'usager").

Codes Maitres du système

Les codes maîtres du système ont accès à toutes les partitions. Ces codes peuvent être utilisés pour programmer d'autres codes d'accès, excepté les autres Codes Maîtres du système. Pour une liste des autres options d'usager qui sont activées pour ce code, consultez le Tableau 2-1.

Codes de superviseur

Le code de superviseur peut être utilisé pour programmer d'autres codes qui doivent seulement être actifs pour la partition du superviseur. Les usagers qui ont des codes de superviseur ne peuvent pas programmer d'autres Codes de Superviseur ou des Codes Maitres. Pour une liste des autres options d'usager qui sont activées pour ce code, consultez le Tableau 2-1.

Codes de contrainte

Si l'option d'usager "Contrainte" est activée, le code devient un Code de Contrainte. Quand ce code est entré, le système transmet un signal de détresse à la station centrale. Assurez-vous que les options d'usager Armer et Désarmer sont aussi activées pour ce code.

Codes à usage unique

Si l'option "Usage unique" est activée, le code devient un Code à usage unique. Le code peut être utilisé pour désarmer les partitions assignées. Lorsqu'un usager arme le système à l'aide d'un Code à usage unique, le panneau efface le code une fois que le délié de sortie estExpired; après cela, le code ne peut plus être utilisé. Assurez-vous que les options d'usager Armer et Désarmer sont aussi activées pour ce code.

Codes d'enregistrement seulement

Un code "Enregistrement Seulement", lorsqu'il est entree sur un clavier, ne fait que creer une entree dans le registre d'evenements (historique). Example: un code Enregistrement Seulement peut etre utilise par un gardien pour enregister l'heure a laquelle il a verifie chaque secteur du site.

Pour creer un Code d'enregistrement seulement, désactivez toutes les options d'accès pour ce code.

Codes temporaires

Un "Code Temporaire" est un code d'accès qui peut être activé ou désactivé par partition à l'aide de la touche de fonction "Code-T". Tous les codes ayant cet attribut de code temporaire fonctionnent de cette façon.

Réglages par défaut*

Tableau 2-1 Options des codes d'accès d'utiliser

	GM	2M	M	S	CA
Maître
Séléctionnez cette option pour programmer un Code Maître.			Oui
Superviseur
Séléctionnez cette option pour programmer un code de Supervisor.
Vouces doivent aussi programmer les masques de partition pour ce code.	Oui*	Oui
Armer
Permet d'armer la ou les partition(s) assignée(s).	Oui	Oui	Oui	Oui	Oui
Désarmer
Permet de désarmer la ou les partition(s) assignée(s).	Oui	Oui	Oui	Oui	Oui
Suspension
Permet de suspendre les zones de la ou des partition(s) assignée(s).	Oui	Oui	Oui	Oui	Oui
Commande Sortie
Permet l'activation d'une sortie de commande[*][7][X] lorsqu'un code d'accès est requis. Pour plus d'information, consultez votre installer.	Oui	Oui	Oui	Oui	Oui
Pulse Contr.
Option réservée pour les codes de Contrainte seulement (Voir "Codes spéciaux").
Volatile
Séléction des codes pour Usage unique seulement ("Codes spéciaux")
Accès 4580
Cette option permet l'accès à l'assistance audio du module Escort4580 s'il est installé.	Oui	Oui	Oui	Oui	Oui
Accès Global
Permet l'utilisation d'un Clavier global.	Oui	Oui	Oui	Oui	Oui
Sellect. Part.
Permet de visualiser toutes les partitions accessibles lorsque le code est entré.	Oui	Oui	Oui	Oui	Oui
Carte Valide
(Pour les systèmes de contrôle d'accès seulement. Voir la Section 4.2"Programmation des cartes d'accès".)	Oui	Oui	Oui	Oui	Oui
Carte Privil. (identique au précédent)	Oui	Oui
Attendre Priv. (identique au précédent)
Silence Feu
Permet à l'utiliser de faire taire et de rétablit toutes les alarmes d'incendie sur les partitions sélectionnées en entrant son code d'accès sur le clavier de la partition.	Oui	Oui	Oui	Oui	Oui
Code-T
Les Codes-T peuvent être activés ou désactivés par partition à l'aide de la touche de fonction "Code-T Spécial".
N° Tél.
Si un module d'entrée téléphonique PC4850 est branché, entrez un nombre de téléphone à 12 chiffres pour chaque usager. Pour plus d'information, voir la Section 4.4.
Code Locataire
Si un module d'entrée téléphonique PC4850 est branché, entrez un code de locataire à 4 chiffres (les codes de locataire ne peuvent pas commencer par 0). Pour plus d'information, voir la Section 4.5.
* Abréviations des codes: GM = Grand Code Maître; 2M =2e Code Maître; M = Maître; S = Superviseur; CA =Code d'Accès (valeur par défaut).
Les réglages par défaut des options pour le Grand Code Maître et le 2e Code Maître ne peuvent pas être changés.
Pour le Code Maître, l'options superviseur change à Oui après avoir quitté la programmation des codes d'accès.

Pour activer des codes temporaires pour une partition, tenez enforcée la touche "Code-T" sur un clavier assigné à la partition. ÀpRES avoir appuyé sur la touche "Code-T", vous pouze avoir à entrer un code d'accès.

S'ils sont disponibles pour votre code, vous pouvez aussi activer ou désactiver des codes temporaires par partition pour toutes les partitions en entrant [*][6][code d'accès][0][3].

2.7 Codes programmes par l'installateur

Ce sont des codes d'accès qui sont programmés par votre installerateur. Pour plus d'information sur ces codes, consultez votre installerateur.

• Deuxieme Code Maitre: Ce code possede les memes propriétés que le Grand Code Maitre du système. L'installateur est la seule personne qui peut programmermer ce code.
• Code de Vérification par Déplacement: Le Code de Vérification par Déplacement est utilisé pour acceder au mode de verification par déplacement. Pour des instructions sur l'exécution d'une vérification par déplacement, voir la Section 5.1 "Vérification par déplacement".
• Code Gardien: Ce code n'est valide que lorsqu'une partition est désarmée et pour une période de temps programmée après qu'une partition a été armée à l'aide du Code Gardien. Le Code Gardien ne peut être programmé que par votre installerateur.

Section 3: Administration du système

NOTE: Pour entrer dans le menu [^*][6] , vous pouvez avoir à entrer un code d'accès dont l'option "Maitre" ou "Superviseur" est activée.

3.1 Activation de l'Armement rapide

Commande au clavier: [^*][6][code d'accès ou code maître][0][0]

Cette option permet aux usagers d'armer le système en entrant [^*][0] sur n'importe quel clavier au lieu d'enter ren un code d'accès. Pour activer cette caractéristique, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] [Code d'Accès ou Code Maitre].
2. Utilisez les touches (< >) pour défilier jusqu'au menu Opt. à bascule. Appuyez sur [0] ou [^*] .
3. Utilisez les touches (< >) pour defiler jusqu'à l'affichage "Armement Rapide". Pour changer le réglage Armement Rapide, appuyez sur [0] ou [^*] .
4. Pour quitter le menu, appuyez sur [#].

3.2 Activation de la Sortie rapide

Commande au clavier: [^*][6][code d'accès ou code maître][0][1]

Cette option permet à l'usager de quitter un système armé par un point désigné d'entrée/sorting en entrant [^*][0] sur un clavier. Le système accorde 2 minutes à l'usager pour quitter les lieux. Lorsque l'usager a quitté les lieux, le système demeure armé. Pour que la touche Quitter fonctionne, cette option doit être activée.

1. Appuyez sur [^*] [6] [Code d'Accès ou Code Maître].
2. Utilisez les touches (< >) pour défilier jusqu'au menu Opt. à bascule. Appuyez sur [0] ou [^*] .
3. Utilisez les touches (<>) pour défiger jusqu'à l'affichage "Sortie rapide". Pour changer le réglage Sortie Rapide, appuyez sur [1] ou [*].
4. Pour quitter le menu, appuyez sur [#].

3.3 Contrôle de l'Armement Automatique

Armement automatique quotidien

Commande au clavier: [^*][6][code d'access ou code maitre][2]

Cette option permet d'armer automatiquement le système à la même heures chaque jour. Pour que cette fonction soit effective, vous doivent activer la fonction Armement Auto et programmerper l'Heure de l'armement automatique (suivez les étapes ci-dessous).

Pour activer l'armement automatique à la même heures chaque jour, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] [Code d'Accès ou Code Maitre].

2. Utilisez les touches (<>) pour défiler jusqu'àu menu Contr. Arm Auto. Appuyez sur [2] ou [ ]

3. Utilisez les touches (< >) pour défilier jusqu'à l'affichage "Armement Auto". Pour changer le réglage de l'Armement automatique, appuyez sur [0] ou [^*] .

4. Pour quitter le menu, appuyez sur [#].
5. Utilisez les touches (< >) pour defiler jusqu'à l'affichage "Heure Arm. Auto". Appuyez sur [2] ou [^*] . C'est l'heure à laquelle la partition s'armera automatiquement chaque jour.
6. Entrez l'heure en utilisant le format 24 heures (HHMM). Le clavier returne au menu Contr. Arm. Auto.

Armement automatique sur hora

Le panneau peut aussi être programmé pour s'armer automatiquement selon un horaire planifié. Les horaires ne peuvent être programmés que par votre installerateur. Si vous désirez plus d'information à propos des horaires et de votre système de sécurité, consultez votre installerateur.

NOTE: Pour que l'Armement automatique sur hora fonctionne, l'option Armement Auto doit être activée.

Pour activer l'armement automatique sur horaire:

1. Appuyez sur [^*] [6] [Code d'Accès ou Code Maitre].
2. Utilisez les touches (<>) pour défilier jusqu'au menu Contr. Arm. Auto. Appuyez sur [2] ou [^*] .
3. Utilisez les touches (<>) pour défiler jusqu'à l'affichage "Armement Auto". Pour changer le réglage, appuyez sur [0] ou [^*] . Pour quitter, appuyez sur [#] .
4. Utilisez les touches (<>) pour défilier jusqu'à "Arm. Horaire". Pour changer le réglage de l'Armement horsaire, appuyez sur [1] ou [*]. Cette option, lorsqu'elle est activée, programme la partition pour qu'elle s'arme automatiquement selon un horsaireprogramme par votre installateur. Pour quitter, appuyez sur[#].
5. Utilisez les touches (< >) pour defiler jusqu'à "Désarm. Horaire" Pour changer le réglage "Désarm. Horaire", appuyez sur [3] ou [^*] . Lorsque cette option est activée, la partition suit l'horaire de désarmement automatiqueprogrammé par votre installateur. Pour quitter, appuyez sur [# ] .

Lorsque l'Armement automatique se produit

À l'heure可以选择 pour l'armement automatique, le clavier émet une tonalité à toutes les 10 secondes pour avertir quiconque se trouve sur les lieux que le système va bientôt s'armer. Si elles ont été programmées par votre installerateur, la cloche ou la sirène peuvent aussi se faire entendre à tous les 10 secondes.

Pour empêcher le système de s'armer automatiquement, appuyez sur n'importe qu'elle touche du clavier de la partition pendant cette période de pré-alerte. Si vous le désirez, votre installerer peut programmermer le système pour qu'un code d'accès valide soit requis pour l'empecher de s'armer automatiquement. Glisser une carte d'accès dans l'un des lecteurs (si installé) de la partition empêche aussi l'armement automatique.

3.4 Réglage de l'heure et de la date

Commande au clavier: [Code Maitre][9]

Pour régler l'heure et la date, suivez les étapes ci-dessous:

1. Entrez un Code Maitre et appuyez sur [9].
2. Utilisez les touches du clavier (< >) pour défiler jusqu'à l'affichage "Régler Heure". Appuyez sur [^*] .
3. Entrez l'heure actuelle en format 24 hres (HHMM). Par exemple, pour programmer 3:51 p.m., entrez "1551".
4. Ensemble, utilisez les touches (< >) pour defiler jusqu'à l'affichage "Régler Date". Appuyez sur [^*] .
5. Entrez la date du jour (MMJJAA). Par exemple, pour programmer le 31 mai 2000, entrez "053100."
6. Lorsque la date et l'heure ont ete programmées, appuyez deux fois sur [#] pour que la partition returne a son etat normal desarmé.

3.5 Activation du Carillon de porte

Commande au clavier: [^*][4]

Lorsque la caractéristique de carillon de porte est activée, le clavier émet cinq bips rapides quand une zone est ouverte ou fermée.

Le clavier n'émet une tonalité que pour les zones dont l'attribut de zone carillon de porte est activé. Cette caractéristique est souvent appliquée aux portes d'entrée pour que vous soyez averti lorsque quelqu'un entre ou quitte.

Pour activer le carillon de porte, entrez [^*] [4] sur n'arrive quel clavier. Pour programme l'attribut carillon de zone pour une zone en particulier, adressez-vous à votre installerateur.

NOTE: La caractéristique carillon de zone ne fonctionne pas sur les zones suspendues.

3.6 Visualisation du registre d'evénements

Commande au clavier: [code maitre][9]

Chaque événement du système est enregistré dans un registre d'évenements qui peut être visualisé à partir de n'importe quel clavier. Pour visualiser le registre d'évenements, suivez les étapes ci-dessous:

1. Entrez un Code Maitre du Systeme et appuyez sur [9].
2. Utilisez les touches (< >) pour defiler jusqu'à l'affichage "Voir Historique". Appuyez sur [^*] .
3. Le registre d' événements (historique) peut maintainer être visualisé en commençant par l'évenement le plus récent. Lorsqu'un événement est affché, la première ligne de l'affichage indique le numéro de l'évenement et la partition sur laquelle l'évenement s'est produit; la deuxieme ligne de l'afficheur indique la date et l'heure de l'évenement. Appuyez sur la touche [^*] pour afficher une description de l'évenement. Utilisez les touches (< >) pour faire défiler la liste des événements du registre.
4. Pour quitter la visualisation, appuyez sur [#].

3.7 [][7] Sorties de commande 1-8

Commande au clavier: [^*][7][1 - 8]

Ces sorties doivent être programmesés par votre installerateur. jusqu'à huit sorties de commande peuvent être ajoutées sur chaque partition. Cesortiesfont fonctionner deslumières,desgachesde porte ainsi que divers autres dispositifs selon ce que vous et votre installerateur avezdécidé d'ajouter àvoitrésysteme.

Pour activer la sortie, entrez [^] [7] suivi du numéro de la sortie, de 1 à 8. Pour plus d'information sur les sorties de commande [^] [7], consultez votre installerateur.

3.8 Changement des réglages du clavier

Commande au clavier: [^*][6][code maître][3]

La luminosité du rétroéclairage du clavier et le contraste de l'afficheur peuvent être ajustés. Pour remettre la luminosité et le rétroéclairage à leurs réglages par défaut, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] [Code d'Accès ou Code Maître].
2. Utilisez les touches (<>) pour défilier jusqu'au menu Réglage Clavier. Appuyez sur [3] ou [*].
3. L'afficheur doit indiquer "Luminosite." Pour changer le réglage de la luminosité, appuyez sur [^] . Utilisez les touches (< >) pour défiler dans les huit différents réglages du rétroéclairage et appuyez sur [^] pour sélectionner le réglage désiré.
4. Utilisez les touches (< >) pour défilier jusqu'au "Contraste." Pour changer les réglages du contraste, appuyez sur [^] . Utilisez les touches (< >) pour défilier dans les huit différents réglages du contraste de l'afficheur et appuyez sur [^] pour sélectionner le réglage désiré.
5. Pour quitter le menu, appuyez sur [#].

3.9 Options de téléchargement

Commande au clavier: [code maitre][9]

Permission de téléchargement

Cette option permet à l'ordinateur de téléchargement d'acceder au système. Cette fenêtre DLS dure 60 minutes après que l'option a été selectionnée. Cette fonction ne peut être désactivée que par votre installerateur. Pour activer le téléchargement, suivez les étapes ci-dessous:

1. Entrez un Code Maître du Systeme [9].
2. Utilisez les touches (< >) pour défilier jusqu'à l'affichage "Permettre Télèch". Appuyez sur [^*] . Le téléchargement est permitted pour 1 heures.
3. Pour quitter le menu, appuyez sur [#].

Téléchargement initié par l'usage

Commande de clavier: [^*][6][code d'access ou code maitre][1][2]

Lorsque cette option est activée, le panneau de contrôle appelle l'ordinaireur teléchargement. L'ordinaireur doit être en attente de l'appeil pour que le teléchargement s'amorce.

Pour débuter l'essay initialement par l'usager:

1. Appuyez sur [^*] [6] [code d'accès ou code maître].

2. Utilisez les touches (<>) pour défilier jusqu'àu Menu des fonctions. Appuyez sur [1] ou [^*]

3. Utilisez les touches (<>) pour défilier jusqu'à l'affichage "Téléchargement". Appuyez sur [2]. Appuyez sur [*]. Le panneau appelle l'ordinateur de téléchargement.

4. Pour quitter, appuyez sur [#].

NOTE: Pour qu'elle fonctionne, cette option doit etre activée par vous installateur.

3.10 Option d'activation du PC-Link

Commande de clavier: [code maitre][9]

Si vous utilisez le logiciel DLS-3 avec votre système, votre ordinateur sera branché au système avec un module PC-Link. Si le module est débranché du système pour quelque raison que ce soit, après qu'ilaura ete rebranché, vous devrez selectionner de nouveau l'option d'activation du PC-Link. Pour plus d'information, consultez notre Manuel d'instructions DLS-3.

3.11 Options Audio

Les postes audio et l'assistance vocale par messages guides peuvent être disponibles sur votre système. Consultez votre installerateur pour plus d'information. Consultez aussi votre Manuel d'instruction PC4936 et votre Manuel d'instruction Escort4580.

Si vous système inclut des postes audio, les caractéristiques suivantes sont disponibles:

• musique de fond jouée sur les postes audio
• système de diffusion publique
  surveillance de pieces

Si vous système inclut aussi un module d'assistance audio Escort4580, les caractéristiques suivantes sont disponibles:

• assistance audio pour les fonctions du système
• accès local et à distance aux fonctions du système par téléphone
  -announce de zone sur les postes audio lorsqu'une partition est en alarme
• carillon de zone sur les postes audio

3.12 Activation ou déactivation de la musique de fond

Commande de clavier: [^*][6][code d'accès ou code maître][0][4]

Si vous système inclut des postes audio, il peut avoir été réglé pour que la musique de fond joue sur tous les postes audio interieurs. La musique ne joue pas sur les postes qui sont en mode Ne pas déranger.

Pour activer ou désactiver la musique de fond, entrez les informations suivantes sur n'importe quel clavier:

1. Appuyez sur [^*] [6].
2. Entrez votre [code d'accès ou code maître].
3. Appuyez sur [0][4] pour activer ou désactiver la musique.

NOTE: Si la caractéristique de (Moniteur) et la caractéristique de musique de fond sont actives en même temps, la caractéristique de (Moniteur) a la priorité sur la musique de fond.

NOTE: Cette section s'applique seulement aux systèmes qui ont des Modules de contrôle d'accès PC4820 ou des Modules téléphoniques d'entrée PC4850. Consultez votre installer pour de l'information sur les possibités de contrôle d'accès de votre système.

4.1 À propos des Lecteurs de cartes d'accès (Modules PC4820)

Pour acceder à un secteur par une porte à l'aide d'un lecteur de cartes d'accès, présentez votre carte au lecteur. Selon la façon dont votre carte a été programmée, le système vous accorde ou vous refuse l'accès au secteur protégé.

La plupart des lecteurs de cartes d'accès possèdent unvoyant d'etat. Ce voyant indique l'etat de votre demande lorsqu'vous présentez la carte. Levoyant indique une des conditions suivantes:

Voyant rouge stable: La porte est verrouillée.
Voyant vert stable: La porte est déverrouillée.
- Clignotement lent de rouge à vert: La partition est armée.
- Clignotement de rouge à vert deux fois par seconde: Le lecteur attend une Carte privilège.
- Clignotement de rouge à vert trois fois par seconde: l'accès est refusé.

Certains lecteurs de cartes d'accès possèdent aussi un averâtisseur sonore qui émet des tonalités (bips) sous certaines conditions. Le lecteur peut émettre un bip lorsqu'une porte de contrôle d'accès demeure ouverte trop longtemps ou lorsqu'une porte est forçée.

Armement et désarmement à l'aide d'une carte d'accès

Voussoupvez avoir la possibilité d'armer et de désarmer automatiquement voitrépartitionàl'aide devoitrécarted'accès.Demandez àvoitréinstallateur si cette caractéristique a été activée.

Pour armer une partition avec une carte d'accès, assurez-vous que le secteur de la partition est sécurisé. Fermez toutes les portes protégées et cessez tout mouvement dans les aires couvertes par des détecteurs de mouvement. Présentez la carte d'accès au lecteur. Appuyez sur la touche "Armer". Le délambda de sortie s'amorce.

Pour désarmer une partition, présente la carte d'accès au lecteur. La partition peut se désarmer si le système le permet. Si le désarmement est accordé, la porte se déverrouille. Lorsque vous ouvrez la porte, le système désarme la partition.

NOTE POUR LA PROGRAMMATION DES CARTES D'ACCès:

Pour armer ou désarmer une partition à l'aide d'une carte d'accès, les options suivantes de code d'accès doivent être programmées:

• Options pour code d'usage: Options d'armement et de désarmement.
• Modifier les masques de partition: L'accès à la partition doit être accordé.

Voir la Section 3 "Codes d'accès" pour des informations sur la programmation de ces options.

4.2 Programmation des cartes d'accès (Modules PC4820)

La programmation d'une carte d'accès fait partie de la programmation du code d'accès. Une carte d'accès est assignée à un seul usager. Un usager peut avoir un code d'accès en plus d'une carte d'accès et ainsi posseder deux façon d'acceder au système.

Deux méthodes de programmation des cartes d'accès sont décrites cédessous:

• Programmation de cartes d'accès pour des usagers existants
• Programmation de cartes d'accès pour de nouveaux usagers

Trois critères différents sont requis dans la programmation de chaque carte d'accès: le nombre de la carte d'accès, le niveau d'accès de l'usager et les options du code d'accès de l'usager en relation avec l'opération de la carte d'accès.

Le numéro de la carte d'accès est un número de série imprimé à l'endos de chaque carte. Ce numéro est habituèlement composé de cinq à sept chiffres.

Programmation de cartes d'accès pour les usagers existants

1. Entrez [*][5] suiv d'un Code Maitre.
2. Recherche le code d'accès existant par le numéro d'usager ou par le nom d'usager (méthodes décrites dans la Section 2.2 "Modification d'un code existant"). Lorsque vous avez trouvez le bon code d'accès, appuyez sur [^*] .
3. L'afficheur indique "Select. (0) Programmer Code." À l'aide de la touche (>), défilez jusqu'àu prochain affichage:

Sélect. (3) <> N° Carte d'util.

Appuyez sur [^*] ou [3].

1. L'afficheur indique "No Carte Usager, Entrer#" suivi par "00000000". Entrez le numero de la carte d'accès en utilisant les touches numériques.
2. Lorsque le numero de la carte d'accès est entré, appuyez sur [#]. L'affichage returne à "Sélect. (3) No Carte Usager".

Programmation de cartes d'accès pour les nouveaux usagers

Si un usager n'a pas encore eteprogramme dans le systeme, suivez les etapes dans la Section 2.1 "Programmation d'un nouveau code d'acces".Aprs avoir programme des informations telle que le nom de l'usager, revenez a I'etape de programmation 3-5 ci-dessus.

Certaines cartes d'accès peuvent contérer les lettres A à F comme premier, deuxième, troisième ou quatrième caractère. Pour entraîre ces lettres dans le nombre de carte d'accès, appuyez sur la touche [*] suivie du chiffre correspondant à la lecture. Les chiffres correspondants sont les suivants:

1 = A

2 = B

3 = C

4 = D

5 = E

6 = F

Niveau d'accès

Une fois la carte selectionnée, un niveau d'accès peut être assigné à l'usager. Le niveau d'accès déterminé quand l'usager a accès à certains secteurs. Notre installerateur doit vous seconder pour régler les différents niveaux d'accès sur le système, selon vos besoins.

Votre installerateur personnelise les niveaux d'accès 02-63 pour répondre à vos besoin. Le niveau d'accès 00 signifie que l'usager n'aura jamais accès à un certain secteur. Le niveau d'accès 01 signifie que l'usager aura toujours accès à un certain secteur.

Pour programmer le niveau d'accès, suivez les étapes ci-dessous. Voitre point de départ doit être le menu Programmer Code (à partir de l'étape 3 ci-dessus):

1. Utilisez la touche (>) pour défiler jusqu'à l'affichage suivant:

Selct. (4) < >

Niveau d'accès

Appuyez sur [^*] ou [4].

1. L'afficheur indique "Niveau d'accès, Entrer 00-63". Les chiffres "01" apparaissent dans le coin inférieur droit de l'afficheur. Ceci signifie que le système a assigné par défaut le niveau d'accès 01 à l'utiler et que celui-ci aura toujours l'accès. Pour assigner un autre niveau d'accès, entrez un numéro à 2 chiffres entre 00-63 correspondant au nouveau niveau d'accès.

2. ÀpRES avoir entré le niveau d'accès, appuyez sur [#]. L'affichage returné à “Sélect. (4) Niveau d'accès".

Options d'usager

Une fois le niveau d'accès programme, trois différentes options d'usager doivent être programmées. Ces options sont les suivantes:

Carte valide: Cette option permet à la carte d'accès de dévelopir active sur le système. Assurez-vous que le numéro de carte d'accès est aussi programmé.

Carte privil.: Un usager avec une carte privilège peut acceder à l'aide de sa carte d'accès à des secteurs ou l'accès général est refusé. Cette option, lorsque activée, donne aussi à l'usager la capacité d'accorder l'accès à des usagers qui ont une carte d'accès "Attendre priv." (voir l'options suivante).

Attendre privil.: Cette option refuse l'accès aux secteurs lorsque l'accès y est défendu. Un usager dont l'attribut Attendre privil. estprogrammé peut toute fois se voir accorder l'accès au système sous la condition

suivante: Un détenteur de carte privilège doitprésenter sa carte après qu'un usager Attendre privil. aprésenté la sienne.

Le Tableau 2-1 montre quels codes ont ces options activées par défaut. Pour changer les réglages de l'option d'usager pour ces caractéristiques, suivez les directives décrites dans la section Section 2.3 "Changement des options de code d'usager".

4.3 Recherche à l'aide des numérios de carte d'accès (module PC4820)

Dans la Section 2.2 "Modication d'un code existant," deux méthodes sont décrites pour la recherche des usagers existants: par le numéro de code d'accès et par le nom d'utiler. Vous pouvez aussi faire une recherche par le numéro de carte d'accès. Pour ce faire, suivez les étapes ci-dessous:

1. Entrez [^*][5] suivi par un Code Maitre.
2. L'afficheur indique "Select. (0) pour Chercher Carte". Utilisez la touche (>) pour defiler jusqu'à l'affichage suivant:

Selct. (2) pour Voir Carte Util

Appuyez sur [2] ou [^*]

1. Entrez le numero de carte d'accès. Si le premier, le deuxième, le troisième ou le quatrième chiffre est une dette, appuyez sur [^*] suivi de la touche numérique correspondant à cette dette ( A = 1 , B = 2 , etc.).
2. ÀpRES avoir entre le numéro de carte d'accès, appuyez sur [^*] . Si le numéro n'est pas disponible, le clavier émet une tonalité d'erreur et vous demande d'enter un autre número.

4.4 Ajout de nombres de téléphone d'usage (module PC4850)

Si un module téléphonique d'entrée PC4850 est raccordé au système, les visiteurs peuvent appeler des usagers à partir de l'entrée principale de l'édifice. Pour que ce module fonctionne, vous devez entrair un numéro de téléphone de 12 chiffres pour chaque usager.

1. Entrez [^*][5] suivi par un Code Maitre.
2. Trouvez le code d'accès de l'usager à l'aide de l'une des méthodes de recherche (voir la Section 2.2 "Modification d'un code existant"). Pour sélectionner, appuyez sur [^*] .
3. Utilisez la touche (>) pour defiler jusqu'à l'affichage suivant:

Sélect. (5) < > N° Tél.

1. Appuyez sur [5] ou [^*] .

2. Entrez jusqu'à 12 chiffres pour le numéro de téléphone.

Pour une pause de 2 secondes, appuyez sur [^][2][^]

Pour une pause de 4 secondes, appuyez sur [^][1][^]

Pour une pause de 6 secondes, appuyez sur [^][3]^

1. Lorsque vous avez terminé, appuyez sur [#].

4.5 Ajout de codes de locataire pour les usagers (module PC4850)

Vou puez accorder à des visiteurs l'option d'entrée un code à 4 chiffres sur le clavier pour appeler un usager. Pour ce faire, entrez le code de 1-4 chiffres pour l'appartement. Si un usager sait qu'un visiteur doit seprésenter, il peut lui donner le code de locataire pour accélérer la communication. Pour que cette option fonctionne, le numéro de téléphone de l'usager doit aussi êtreprogrammé (voir la Section 4.4).

NOTE: Les codes de locataires ne peuvent pas commencer par "0".

1. Entrez [*][5] suivi d'un Code Maitre.
2. Trouvez le code d'accès de l'usager à l'aide de l'une des méthodes de recherche (voir la Section 2.2 "Modification d'un code existant"). Pour sélectionner, appuyez sur [^*] .
3. Utilisez la touche (>) pour defiler jusqu'à l'affichage suivant:

Sélect. (6) <> Code Locataires

1. Appuyez sur [6] ou [^*] .
2. Entrez jusqu'à 4 chiffres pour le code de locataire.
3. Lorsque vous avez terminé, appuyez sur [#].

NOTE IMPORTANTE: Vérifiez votre système sur une base hebdomàtaire et faites corriger toutes les conditions de défectuosité par votre installateur ou par un technicien de service.

5.1 Vérification par déplacement

Commande de clavier: [^*][6][code de verification par déplacement]

La caractéristique de vérification par déplacement vous permet de vérifier si les détecteurs d'une partition sont en bonne condition de marche. Le menu de la vérification par déplacement comprend six options. Pour acceder aux options de la vérification par déplacement, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] suivi du code de vérification par déplacement. Si vous ne connaissiez pas le code, demandez-le à votre installerateur.
2. Utilisez les touches (< >) pour defiler jusqu'à l'options que vous désirez écycler et appuyez sur [^] . La vérification commence des que vous appuyez sur la touche [^] .

Chaque test doit être initiai séparément en suivant les étapes 1 et 2. Les cinq options de vérification sont les suivantes:

• Vérification locale (sans sirené): Cette option fonctionne de la même façon que la vérification locale, excepté que la sirené ne crie pas lorsque chaque zone est activée.
• Vérification locale: Lorsque cette option est sélectionnée, le clavier émet trois bips rapides et returne à l'affichage normal désarmé. Vous pouvez vérifier chaque détecteur de la partition. Pour les détecteurs de mouvement, créez un déplacement dans le secteur concerné. Pour les contacts de portes et de fenêtres, ouvrez et fermez les portes et les fenêtres protégées. Toute zone violée cause un déclenchement de la cloche ou de la sirène pendant deux secondes, confirmant ainsi que les détecteurs fonctionnent correctement.

Pendant le mode de vérification par déplacement, aucune alarme sur cette partition n'est transmise à la station centrale. Toutefois, si un module d'imprimante PC4400 est installé, la zone violée s'imprime.

Consultez les instructions du fabricant de chaque dispositif pour connaître la bonne façon de les vérifier.

• Vérification locale + Tx: Cette option fonctionne de la même façon que la vérification locale, excepté que les alarmes sont transmises à la station centrale afin de vérifier les communications.
• Test fumée AML: Cette option vérifie tous les détecteurs de fumée AMS-220 assignés au système. Cette option efface aussi toutes les conditions de défectuosités qui ont été réparées par un technicien de service. Le test s'exécute et prend quelques minutes. Quand le test est terminé, la partition revient à son état normal désarmé.
• Inspection Feu: Ce test ne doit être exécuté que par votre installateur ou par un représentant du service de protection contre les incendies.

Désactivation de la vérification par déplacement

Pour terminer chaque test par déplacement, excepté le "Test Fumée AML",

cette option doit être sélectionnée. Lorsque vous avez terminé votre vérification, entrez [^] [6] [code de vérification par déplacement]. Utilisez les touches (< >) pour défiler jusqu'à cette option et appuyez sur [^] . La partition retourne à son état normal désarmé. Le mode de vérification par déplacement est aussi désactivé automatiquement si vous armez la partition.

Pour quitter le menu de la vérification par déplacement, appuyez sur la touche [#].

5.2 Exécution d'un test du système

Cette option teste le système. La cloche/sirène s'active pendant deux secondes et le système transmet un code de test à la station centrale. Pour démarrer le test de système, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] et entrez ensuite un code d'accès valide dont l'option "Maitre" ou "Superviseur" est activée.
2. Appuyez sur [1] pour entrer dans le menu des fonctions.
3. Appuyez sur [0] pour démarrer le "test système". Lorsque le test est terminé, appuyez sur [#] pour quitter.

5.3 Exécution d'un test des voyants (PC4216)

Ce test active toutes les sorties du module de sortie PC4216 pendant deux secondes. Pour executer ce test, suivez les étapes ci-dessous:

1. Appuyez sur [^*] [6] et entrez ensuite un code d'accès valide dont l'option "Maitre" ou "Superviseur" est activée.
2. Appuyez sur [1] pour entrer dans le menu des Fonctions.
3. Appuyez sur [3] pour démarrer le "Test Voyant 4216". Toutes les sorties branchées sur le module de sortie PC4216 s'activent pendant deux secondes. Lorsque le test est terminé, appuyez sur [#] pour quitter.

5.4 Entretien du système

Enutilisationnormalelesysteme ne necessitequ'unentretienminimal. Lespoints suivantsdoiventetre respectés:

1. Ne nettoyez pas le clavier avec un linge mouillé parce que l'eau pourrait endommager le circuit imprimé du clavier. Un époussetage avec un linge humide enlève normalement les accumulations de poussière.
2. Le test batterie/sirène est conçu pour déterminer la condition de la batterie. Nous vous recommendons toute fois de replacer les batteries de secours tous les trois ans. Appelez votre compétence d'installation pour du service.
3. Ne tentez pas de remplacer la petite pile au lithium sur le circuit imprimé du panneau de contrôle. Elle ne peut pas être remplaçée. Si vous croyez qu'il y a un problème avec votre équipement, appelezvez cette compétie d'installation pour du service.
4. Pour les autres dispositifs tels que les détecteurs de fumée, les détecteurs à infrarouges passifs, les détecteurs de mouvement ultrasoniques ou à micro-ondes et les détecteurs de bris de verre, consultez la documentation des fabricants pour les instructions de test et d'entretien.

6.1 Fonctionnement de l'alarme d'incendie

Les points suivants vous expliquent la fonction de l'alarme d'incendie de ce système.

1. Activation des sirènes d'incendie

Lors d'une alarme d'incendie, les cloches ou les sirènes se font entendre. Elles émettent une tonalité programmée selon un patron de pulsations. Le clavier affiche alors ce qui suit:

1ere Alarme Feu [Zone #]

L'afficheur indique la première zone en alarme, suivie des autres zones qui peuvent etre en alarme.

2. Faire taire les sirènes

Les cloches ou les sirènes d'incendie peuvent se taïre automatiquement après une certaine période de temps si elles ont été programmées par votre installateur. Pour faire taïre manuellement les cloches/sirènes d'incendie, entrez un code d'accès valide. Dans ce cas, l'option de code d'usager Taire Alrm Feu doit être activée (pour des détails, voir la Section 2.3 "Changement des options de code d'usager").

Lorsque les cloches ou les sirènes se sont tues, le clavier affiche ce qui suit:

Sirène Incendie
Stoppee!

Des bips de défectuosité se font entendre et le voyant Trouble du clavier s'allume, indiquant une défectuosité d''Avertisseur d'incendie arrêté". Vous ne pouvez pas faire taïre cette indication de défectuosité.

3. Rétabillisement des zones d'incendie

Pour effacer la défectuosité Avertisseur d'incendie arrêté et pour ramener le système à son fonctionnement normal, entrez un code d'accès valide. Ceci rétablit toutes les zones d'incendie. S'il n'y a plus de condition d'incendie après que le système a été rétabli, celui-ci revient à son fonctionnement normal.

Si une condition d'incendie existe toujours après que le système a été rétabli, la fonction d'alarme d'incendie démarre à nouveau (1. Activation des sirènes d'incendie).

6.2 Directives pour la localisation des détecteurs de fumée

L'expérience démontré que les incendies dangereux dans les résidences générent de la fumée en plus ou moins grande quantité. Des tests conduits avec des incendies typiques dans des résidences indiquent que des quantités detectables de fumée précédent les hausses de température dans la plupart des cas. Pour ces raisons, les détecteurs de fumée doivent être installés à l'extérieur des chambers à coucher et sur chaque étage de la résidence.

L'information suivante est simplement un guide général. Pour les instructions détaillées de l'installation, la documentation du fabricant du détecteur de fumée doit être consultée.

Comme guide, sur les plafonds dégagés, les détecteurs peuvent être espaces de 9.1m (30 pieds). Un espace différent peut être requis selon la hauteur du plafond, la circulation d'air, la présence de poutrelles, l'absence d'isolant, etc. Consultez le National Fire Alarm Code NFPA 72, CAN/ULSS553-M86 ou tout autre standard national pour des recommendations sur l'installation.

N'installez pas les détecteurs de fumée sur des plafonds pointus ou à pignon; l'espace d'air immobile dans ces emplacements peut empêcher l'unité de détecter la fumée.

Évitez les endroits avec des courants d'air turbulents, comme par exemple près des portes, des ventilateurs et des fenêtres. Les mouvements d'air rapides autour de l'unité peuvent empêcher la fumée de pénétrer à l'intérieur du détecteur.

N'installez pas les détecteurs ou l'humidité est élevée.

N'installez pas les détecteurs dans des endroits où la température s'éleve au-dessus de 38^ (100^) ou descend plus bas que 5^ (41^) .

Figure 1

Figure 3A

Avertisseurs de fumée pour une meilleure protection
Avertisseurs de fumée pour une protection minimum

Les détecteurs de fumée doivent toujours être installés conformément au National Fire Alarm Code NFPA72. Les détecteurs de fumée doivent toujours être placés conformément aux :

• Paragraphe 2-2.1.1.1 du NFPA 72: "Les détecteurs de fumée seront installés à l'extérieur et pres des chambres à coucher et à chaque étage de la maison, notamment le sous-sol mais pas dans les vides sanitaires ou les greniers non finis. Dans les constructions neuves, un détecteur de fumée sera également installé dans chaque,chambre à coucher".
• Paragraphe 2-2.1.1.2 du NFPA 72: "Dispositions mi-étage. Les détecteurs de fumée sont requis aux endroits indiqués dans le schéma. Les détecteurs de fumée sont optionnels lorsqu'il n'y a pas de porte entre le salon et la salle de jeu".

6.3 Vérification des mesures de sécurité contre les incendies à domicile

La plupart des incendies se déclarent à domicile. Pour diminuer ce danger, une vérification des mesures de sécurité contre les incendies doit être faite et un plan d'évacuation doit être développé et praticé.

1. Est-ce que tous les apparciels et les prises électriques sont en bonne condition? Vérifiez la présence de cordons électriques endommagés, de circuits d'éclairage surcharges, etc. Si vous n'étes pas certain de la condition de vos apparciels ou de l'alimentation électrique de la maison, demandez à un professionnel ne le faire pour vous.
2. Est-ce que tous les produits inflammables sont entreprises dans des contenant fermés hermetiquement dans un endroit bien ventilé et frais? Vous devriez éviter d'utiliser des produits inflammables pour nettoyer.
3. Est-ce que les matériaux facilement inflammables (allumettes) sont hors de la portée des enfants?
4. Est-ce que les fournaises et les poèles à bois sont installés ajustement, propres et en bonne condition? Faites vérifier ces apparéils par un professionnel.

6.4 Plan d'évacuation en cas d'incendie

La période de temps est souvent très courte entre le moment de la détéction d'un incendie et le moment où cet incendie devient mortel. Par conséquent, il est très important de développer et de répéter un plan d'évacuation.

1. Chaque occupant de l'édifice doit participer au développement du plan d'évacuation.
2. Étudiez les voies d'évacuation possibles à partir de chaque appartement de la maison. comme plusieurs incendies se produit la nuit, une attention spéciale devrait être accordée aux voies d'évacuation des chambres à coucher. L'évacuation d'une chambre à coucher doit être possible sans avoir à ouvrir la porte.

Considérez ce qui suit quand vous préparez vos plans d'évacuation:

• Assurez-vous que toutes les portes extérieures et les fenêtres s'ouvrent facilement. Assurez-vous qu'elles ne sont pas prises dans la peinture et que leurs loquets peuvent être actionnés facilement.
• Si l'utilisation ou l'ouverture de la sortie est trop difficile pour les enfants, les personnes âgées ou les handicapés, vous devriez planifier des secours. Ceci inclut l'assurance que ceux qui doivent apporter le secours peuvent rapidement entendre le signal d'alarme d'incendie.
• Si la sortie est plus élevé que le rez-de-chaussée, une échelle à incendie ou un cable approvés doivent être disponibles et de la formation sur leur'utilisation doit être donnée à tous.
• Les sorties du rez-de-chaussée doivent être libres de tout obstacle. Assurez-vous d'enlever la neige devant les portes extérieures. Des meubles ou équipements extérieurs ne doivent pas bloquer les sorties.
• Chaque personne doit connaître le point de rassemblement prédéterminé où l'identité de chacun sera prise en note (par ex.: la maison d'un voisin ou bien de l'autre côte de la rue). Lorsque tout le monde a quitté, appeèze le service d'incendies.
• Un bon plan d'évacuation insiste sur une sortie rapide. Ne faites pas de recherche sur la cause de l'incendie et n'essayez pas de le combattre; ne ramassez pas vos biens et ne recherchez pas vos animaux, vous y perdriez un temps précieux. Dès que vous étés à l'extérieur, n'entrez plus dans la maison. Attendez le service d'incendies.
• Mettez le plan d'évacuation sur papier et faites souvent des répetitions pour que, en cas d'urgence, chacun sache quoi faire. Lorsque les conditions changent, comme le nombre de personnes dans la maison, ou s'il y a des changements dans la construction de l'édifice, reviseze ce plan.
• Assurez-vous du bon fonctionnement de votre système averissateur d'incendie en faisant des tests hebdomadaires (voir plus haut, "Fonctionnement de l'alarme d'incendie"). Si vous avez des questions concernant le fonctionnement du système, consultez votre installerateur.

Nous vous recommendons de contacter votre service d'incendies local pour obtenir de l'information supplémentaire sur la protection d'incendie et la planification de l'évacuation. Si ce service est disponible, demandez au responsable de votre service de prévention des incendies de faire une inspection de sécurité contre les incendies à votre domicile.

Cette charte indique les caractères ASCII disponibles et le numéro à 3 chiffres requis pour chaque caractère. Les instructions sur la programmation des Caractères ASCII disponibles se trouvent dans la Section 2, "Codes d'Accès".

	0	0	P	`	P		-	7	三	0	P
032	048	064	080	096	112	160	176	192	208	224	240
1	1	A	Q	a	4	8	7	+	4	3	0
033	049	065	081	097	113	161	177	193	209	225	241
2	2	B	R	B	r	r	4	M	x	P	0
034	050	066	082	098	114	162	178	194	210	226	242
3	3	C	S	c	s	J	D	T	E	s	x
035	051	067	083	099	115	163	179	195	211	227	243
4	4	D	T	d	t	`	I	f	f	M	0
036	052	068	084	100	116	164	180	196	212	228	244
5	5	E	U	e	u	`	才	+	1	0	ü
037	053	069	085	101	117	165	181	197	213	229	245
6	6	F	U	f	u	M	力	-	3	P	Σ
038	054	070	086	102	118	166	182	198	214	230	246
7	7	G	W	9	w	7	丰	X	7	9	π
039	055	071	087	103	119	167	183	199	215	231	247
8	8	H	X	h	x	4	0	未	U	J	X
040	056	072	088	104	120	168	184	200	216	232	248
9	9	I	Y	i	y	M	T	J	II	J	U
041	057	073	089	105	121	169	185	201	217	233	249
*	*	J	Z	j	Z	X	J	J	L	J	平
042	058	074	090	106	122	170	186	202	218	234	250
+	:	K	L	K	L	+	+	七	口	x	x
043	059	075	091	107	123	171	187	203	219	235	251
.	.	L	羊	I	I	+	J	J	7	Φ	M
044	060	076	092	108	124	172	188	204	220	236	252
-	-	M	J	M	J	J	J	J	J	J	+
045	061	077	093	109	125	173	189	205	221	237	253
.	.	M	A	M	+	3	+	+	.	N
046	062	078	094	110	126	174	190	206	222	238	254
.	.	D	...	D	+	+	+	+	+	G	III
047	063	079	095	111	127	175	191	207	223	239	255
