LED NANO BEAM - Éclairage LED JBSYSTEMS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à encastrer
Marque	JBSYSTEMS
Modèle	LED NANO BEAM
Poids	0,25 kg

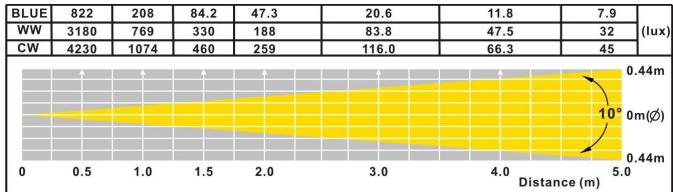

Angle de dispersion	10°
Indice de protection (IP)	IP68 (immersion complète)
Consommation électrique	1,7 W par appareil
Tension d'alimentation	9-35 V CC ou 6-26 V CA
Type de câble	Cordon spirale de 1 m, 2x0,75 mm²
Alimentation recommandée	Bloc LED-PSU 50W/24Vdc (réf. 4935) ou transformateur 6-26V CA
Distance max entre bloc et dernier appareil	Environ 30 mètres
Température ambiante max	50 °C
Installation	Encastrée dans bois, béton ou autre surface (trou Ø36 mm pour gaine M40)
Utilisation extérieure	Oui, avec connexions étanches adaptées
Matériau du boîtier	Non spécifié, adapté à l'immersion
Sécurité	Ne pas regarder directement le faisceau ; tenir à l'écart des matériaux inflammables
Entretien	Nettoyer avec un chiffon sec ; remplacer le boîtier s'il est endommagé
Mise au rebut	Recycler selon les réglementations locales ; ne pas jeter avec les déchets ménagers
Garantie	Consulter la notice complète

FOIRE AUX QUESTIONS - LED NANO BEAM JBSYSTEMS

Quel type d'alimentation faut-il pour le LED NANO BEAM ?

L'appareil fonctionne avec une tension continue de 9 à 35 V CC ou alternative de 6 à 26 V CA. Le bloc d'alimentation recommandé est le LED-PSU 50W/24Vdc (réf. 4935).

Peut-on utiliser le projecteur en extérieur ?

Oui, son indice de protection IP68 permet une immersion complète. Assurez-vous que les connexions électriques soient étanches pour une utilisation en extérieur.

Comment installer le projecteur dans une surface ?

Vous pouvez l'encastrer en perçant un trou (par exemple dans du bois) et le presser/cliquer à l'intérieur. Pour le béton, utilisez une gaine de protection diamètre 36 mm (M40).

Quelle est la distance maximale entre l'alimentation et le dernier projecteur ?

La longueur maximale de câble est d'environ 30 mètres entre le bloc d'alimentation et le dernier appareil de la chaîne.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que la tension correspond aux spécifications. Assurez-vous que les connexions sont bien serrées et que le cordon n'est pas endommagé.

Puis-je alimenter plusieurs projecteurs avec un seul bloc ?

Oui, vous pouvez connecter plusieurs appareils en parallèle sur un même bloc d'alimentation. La consommation totale ne doit pas dépasser la puissance maximale du bloc (1,7 W par projecteur).

Le projecteur chauffe-t-il beaucoup ?

La consommation est faible (1,7 W), donc la chaleur dégagée est modérée. Néanmoins, respectez une température ambiante maximale de 50°C et ne l'installez pas près de matériaux inflammables.

Comment nettoyer le projecteur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et la lentille. N'utilisez pas de produits abrasifs ou de liquides qui pourraient pénétrer dans l'appareil.

Est-il possible de remplacer la LED ?

La LED n'est pas conçue pour être remplacée par l'utilisateur. En cas de panne, contactez un service agréé ou remplacez l'appareil.

Que faire en cas de boîtier endommagé ?

Si le boîtier ou les pièces optiques sont visiblement endommagés, ils doivent être remplacés immédiatement pour éviter tout risque électrique ou d'incendie.

MODE D'EMPLOI LED NANO BEAM JBSYSTEMS

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

• Pour protégerr l'environnement, veuillez, autant que faire se peut, recycler les emballages de l'appareil.
• Installez l'appareil à l'écart de matériaux inflammables et/ou liquides.
• La température maximale ambiantes est de 50°C pour garantir un fonctionnement correct. N'utilise pas cet appareil à des températures ambantes plus élevées.
• Le boîtier et les pièces optiques doivent être replacés s'ils sont visiblement endommagés. Important: Ne regardez pas directement vers le faisceau lumineux des LED à courte distance, et n'utilisez pas le projecteur en présence de personnes atteintes d'épilepsie.

Installation electrique

L'installation électrique devait être effectuée uniquement par du personnel qualifié, suivant les normes de sécurité relatives à l'électricité et à la mécanique dans votre pays.

!!! ATTENTION ! NE VOUS CONNECTEZ PAS DIRECTEMENT AU SECTEUR (230V) !!!

!!! ATTENTION ! Assurez-vous que le bloc d'alimentation des LED est éteint avant l'installation !!!

• Le LED NANO WASH consomme environ 1,7 watt par appareil. Cela signifie donc que vous pouvez alimenter une série d'appareils au départ d'un seul bloc d'alimentation. Cependant, la longueur maximale du câble entre le bloc d'alimentation des LED et le dernier appareil de la chaîne doit se situer aux alentours de 30 mètres.
• Nous recommandons vivement l'utilisation de notre bloc d'alimentation spécifique, le 'LED-PSU 50W/24Vdc' (numéro

de référence : 4935) afin de garantir une fiabilité maximale. Cependant, un simple transformateur de 6V CA à 26V CA est aussi une solution envisageable.

• Entrée CA (transfo ordinaire) : connectez tous les projecteurs en parallèle à la sortie du transfo.
• Entrée CC (exempie : LED-PSU 50W/24Vdc) : connectez tous les projecteurs en parallèle à la sortie du PSU, MAIS assurez-vous bien que les pôles positifs (fil rouge) et négatifs (fil noir) des projecteurs soient connectés

comme il se doit, donc, aux fils correspondants du PSU → prière de se reporter à la figure!

• Après avoir vérifié que la puissance maximale

n'est pas dépassée, vous pouvez raccorder la chaîne au LED Manager et le mettre sous tension.

Installation mecanique

Il y a beaucoup de possibilités : vous pouvez simplement aménager un trou (par exemple dans une surface en bois) et presser/cliquer le projecteur à LED à l'intérieur; ou alors, installer le projecteur dans du béton, en prenant soin d'utiliser de la gaine de protection (d'un diamètre de 36 mm) pour cable M40 afin de protéger le projecteur. Pour les installations en plein air, assurez-vous que le matériel utilisé pour les connexions soit bien étanche.

Connexions : Câble standard de 2 x 0,75 mm² Tension de service : de 9 à 35V CC (exemple : LED-PSU 50W/24Vdc) de 6 à 26V CA (transfo standard) Consommation : 1,7 Watt par appareil CORDON SECTEUR : 1 m, de type spirale Angle de dispersion : 10 IP rating (indice de protection) : IP68 (immersion complète) Poids : 0,25 kg Dimensions : se reporter à la figure
