Nombre de canaux	2
Types d'entrée	Phono, CD, Ligne
Contrôle de gain	Oui, par canal
Égaliseur	3 bandes (High, Low)
Faders	2 canaux + Master
Sortie casque	Oui
Entrée micro	Oui, jack 6.35 mm
Indicateur de niveau	LED VU-mètre stéréo
Fonction Talkover	Oui, On/Off
Alimentation	Non précisé
Dimensions	Compacte, format de table
Poids	Non précisé
Utilisation recommandée	Mixage audio simple et portable
Connectivité	Entrées RCA, sortie casque jack
Version du manuel	1.1

FOIRE AUX QUESTIONS - COMPACT JBSYSTEMS

Comment puis-je installer le JBSYSTEMS COMPACT ?

Pour installer le JBSYSTEMS COMPACT, suivez les instructions dans le manuel d'utilisation. Assurez-vous de connecter tous les câbles correctement et de respecter les spécifications électriques.

Le JBSYSTEMS COMPACT ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant 10 secondes.

Comment puis-je ajuster le volume sur le JBSYSTEMS COMPACT ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau de contrôle. Tournez le bouton vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez que tous les câbles audio sont correctement connectés et en bon état. Assurez-vous également que les réglages de l'égaliseur ne sont pas trop extrêmes.

Comment connecter des appareils externes au JBSYSTEMS COMPACT ?

Utilisez les entrées audio disponibles sur le JBSYSTEMS COMPACT pour connecter vos appareils externes. Assurez-vous d'utiliser les câbles appropriés pour chaque type d'entrée.

Y a-t-il une garantie pour le JBSYSTEMS COMPACT ?

Oui, le JBSYSTEMS COMPACT est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment puis-je nettoyer le JBSYSTEMS COMPACT ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

Le JBSYSTEMS COMPACT est-il compatible avec des microphones externes ?

Oui, le JBSYSTEMS COMPACT est compatible avec des microphones externes. Assurez-vous de connecter le microphone à l'entrée appropriée.

Où puis-je trouver des pièces de rechange pour le JBSYSTEMS COMPACT ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant.

Comment résoudre un problème de connexion Bluetooth avec le JBSYSTEMS COMPACT ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le JBSYSTEMS COMPACT est en mode couplage. Si le problème persiste, essayez de redémarrer les deux appareils.

Quel est le poids du JBSYSTEMS COMPACT ?

Le JBSYSTEMS COMPACT pèse environ 5 kg, ce qui le rend facile à transporter.

MODE D'EMPLOI COMPACT JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 5 entrées sur 3 canaux (2 ligne, 2 phonos, 1 micro)
• 1 micro DJ avec talkover
• Contrôle du Gain, des aigus et basses sur tous les canaux Crossfader facilement replacable
• Curseurs DJ de haute qualité, glissant facilement
• VU-mètres LED
• Pré-écoute « Pre-fader »

Vérifier le contenu:

Vérifiez que l'emballage contienne les différents éléments:

• Unité de mixage Compact Adaptateur 230Vac → 12Vac / 500mA Mode d'emploi

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de

l'appareil que vous pouvez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, telles que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• La distance minimum autour de l'appareil pour une ventilation suffisante est 5 cm.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprndre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Pour éviter tout risque de choc électrique, cet appareil doit être utilisé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modèle identique.
• Quand l'interrupteur principal est dans la position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Évitez de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

Mis à part pour le micro et les écouteurs, toutes les connections sont cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, Vidos,...

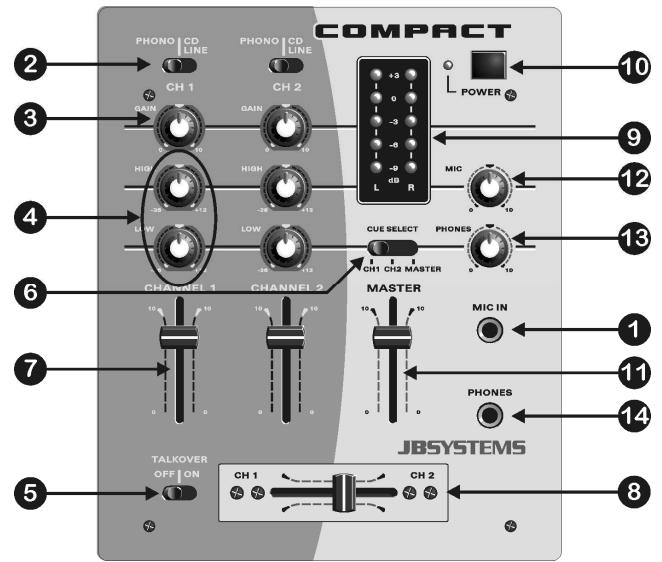

FACE avant

1. DJ MIC ENTREE JACK: Accepte un micro asymétrique pourvu d'un connecteur jack mono 14. Cette entrée est principalement utilisée pour le micro DJ. Le talkover n'affecte pas le niveau du signal de cette entrée.
2. SELECTEUR DE SOURCE D'ENTRÉE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono ou line, aux.

Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.

1. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
2. REGLAGE DE TONALITE A 2 BANDES: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
3. Talkover: Utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrées 1 et 2 pendant que vous parlez dans le micro DJ.
4. SELECTEUR PRE ECOUTE: Permet de sélectionner la source que vous désirez entendre dans les écouteurs. Vous pouvez écouter n'importe quel canal d'entrée même si son curseur est sur zéro.
5. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.
6. CROSSFADER: avec ce curseur vous pouvez mixer les canaux 1 et 2. Le crossfader ne fonctionnera que si vous avez réglé les curseurs des canaux (7) sélectionnés au niveau désiré!
7. VU MÉTRES: affiche le niveau de sortie du master ou PFL. Faites attention que les niveaux ne dépassent pas 0dB (ou 100%). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.
8. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le LED bleu est allumé quand la table de mixage est allumée.
9. NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master. 12. MIC LEVEL: utilise pour regler le niveau du micro DJ. 13. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
10. HEADPHONE jack: Vous pouvez pré-écouter toutes les entrées/sorties en connectant n'importe quel casque stéréo moderne à ce jack de 6.3mm.

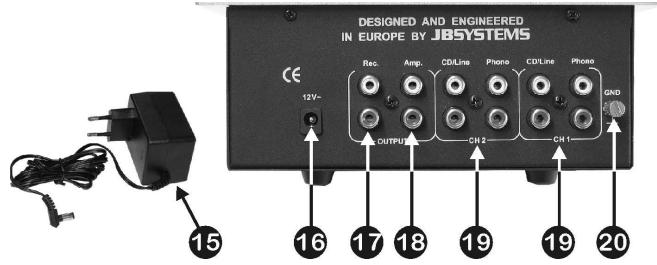

FACE arrière

1. CABLE D'ALIMENTATION: connectez cet adaptateur au secteur 230V/50Hz. Connectez le petit connecteur à l'entrée 12Vac sur la table de mixage. 16. ENTREE 12VAC: connectez l'adaptateur AC qui est fourni avec l'appareil a cette entrée. Si vous nevez utiliser un autre adaptateur, vérifie toujours s'il possede les caractéristiques suivantes : 12Vac et minimum 500mA.
2. SORTIE RECORD: Permet de connecter un équipement d'enregistrement à la table de mixage. Cette sortie n'est pas influencée par le volume master.
3. SORTIE MASTER: Permet la connexion à un ampli. Le niveau de sortie peut être réglé à l'aide du volume master.
4. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents. Utilisez l'interrupteur (2) pour changer une entrée line en entrée phono. Ce selecteur de source d'entrée sur la face avant détermine quelle source sera activée. 20. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipées d'un connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un câble de masse, vous ne devez pas utiliser ce connecteur.

Alimentation: AC 12V, 500mA minimum.

Adaptateur AC: AC 230V, 50Hz → 12Vac / 500mA

Réponse de fréquence: 20-20.000Hz (+/-2dB)

DHT + bruit: <0.05% @ 1kHz, 0dB

Contrôle de tonalité: +12dB / -26dB

Casque: 1.5V@33Ω

Dimensions: 200(W) x 240(H) x 75(D) mm

Poids: 1.7kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
