Type de produit	Égaliseur graphique 15 bandes
Caractéristiques techniques principales	15 bandes d'égalisation, fréquence de 31,5 Hz à 16 kHz
Alimentation électrique	230V AC, 50/60 Hz
Dimensions approximatives	482 x 44 x 200 mm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio professionnels
Fonctions principales	Égalisation du son, contrôle de la tonalité, réduction de la résonance
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales	Idéal pour les DJ, les studios d'enregistrement et les installations audio

FOIRE AUX QUESTIONS - BEQ15 JBSYSTEMS

Comment brancher le JBSYSTEMS BEQ15 à ma table de mixage ?

Assurez-vous d'utiliser des câbles audio appropriés pour connecter les sorties de votre table de mixage aux entrées du BEQ15. Suivez la couleur des câbles pour éviter toute confusion.

Quelle est la plage de fréquences du JBSYSTEMS BEQ15 ?

Le JBSYSTEMS BEQ15 dispose d'une plage de fréquences de 20 Hz à 20 kHz, ce qui le rend adapté à une large gamme d'applications audio.

Comment régler les niveaux d'égalisation sur le BEQ15 ?

Utilisez les boutons de réglage situés sur le panneau avant pour ajuster les niveaux d'égalisation pour chaque bande de fréquence. Commencez par des réglages neutres et ajustez en fonction de vos préférences sonores.

Le JBSYSTEMS BEQ15 fonctionne-t-il avec des amplificateurs ?

Oui, le BEQ15 est conçu pour fonctionner avec des amplificateurs. Assurez-vous de respecter les spécifications de puissance de votre amplificateur pour éviter d'endommager l'appareil.

Que faire si le son est distordu lors de l'utilisation du BEQ15 ?

Vérifiez les connexions et assurez-vous que les niveaux d'entrée ne sont pas trop élevés. Réduisez le gain sur votre table de mixage ou sur le BEQ15 si nécessaire.

Le JBSYSTEMS BEQ15 est-il compatible avec un système audio Bluetooth ?

Non, le BEQ15 ne dispose pas de connectivité Bluetooth intégrée. Il doit être connecté via des câbles audio.

Comment nettoyer le JBSYSTEMS BEQ15 ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager les composants.

Y a-t-il une garantie sur le JBSYSTEMS BEQ15 ?

Oui, le JBSYSTEMS BEQ15 est généralement fourni avec une garantie limitée. Veuillez consulter le manuel d'utilisation pour les détails spécifiques sur la durée et les conditions de la garantie.

Le BEQ15 peut-il être monté en rack ?

Oui, le JBSYSTEMS BEQ15 est conçu pour être monté en rack et nécessite 1U d'espace dans votre rack audio.

Comment réinitialiser le JBSYSTEMS BEQ15 aux paramètres d'usine ?

Pour réinitialiser le BEQ15, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant. Relâchez le bouton après quelques secondes.

MODE D'EMPLOI BEQ15 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Égaliseur stéréo 2x 15 bandes Usage symétrique ou asymétrique
• Commutateur de niveau: +6 dB/+12 dB
• Commutateur by-pass de l'égaliseur
• Commutateur pour filtre subsonique
• Format standard 19" encapsulable

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertisements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi L'égaliseur EQ215 ou BEQ15

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimale pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

1. Curseurs de correction : Avec ces curseurs, vous pouvez corriger le niveau sonore de chaque bande de fréquence. Veillez à centrer votre courbe de correction autour de la ligne "0".
2. EQ ON : Avec cet interrupteur, vous activez les corrections que vous avez fait. Lorsque cet interrupteur n'est pas enfoncé, le signal d'entrée est envoyé à la sortie sans aucune correction.
3. Peak Led : Vous indique si le signal est trop élevé. Veuillez diminuer toutes les corrections d'une façon linéaire.
4. 6/12 dB Range: À l'aide de cet interrupteur, vous pouvez sélectionner l'amplitude de correction entre ± 6 ou ± 12 dB. Lorsque vous choisissez ± 12 dB, vous pouvez faire des corrections plus importantes au niveau du signal.
5. Low Cut: Low Cut, c-à-d. l'activation d'un filtrage qui coupe les fréquences subsoniques (< 20 Hz).
6. Level: Le curseur pour ajuster le niveau du signal d'entrée.
7. Interrupteur Marche/Arrêt

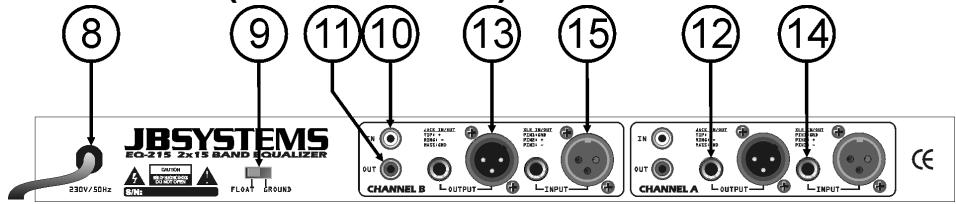

Fonctions (FACE arriere)

1. Câble d'alimentation : Sert au raccordement sur le réseau 230 V.
2. Ground Lift :

Float (flottant) : La masse audio et la masse du chassis sont séparées. Ceci est parfois nécessaire afin d'éviter (ou de faire disparaître) des boucles de masse. Ground : La masse audio et la masse du chassis sont communes.

1. Entrée asymétrique par la fiche Cinch 11. Sortie asymétrique par la fiche Cinch
2. Sortie symétrique par la fiche jack stéreo 6,3 mm : Masse = Masse, Point du milieu = Signal -, Pointe = Signal +

En cas d'un câblage asymétrique, veillez à ce que le point du milieu du jack soit libre.

1. Sortie symétrique par la fiche XLR : Pin 1 = Masse, Pin 2 = Signal +, Pin 3 = Signal -

En cas d'un câblage asymétrique, veillez à ce que le point 3 de l'XLR soit libre. Pin 1 = masse ; Pin 2 = signal.

1. Entrée symétrique par jack stéreo 6,3 mm : Masse = Masse, Point du milieu = Signal -, Pointe = Signal + En cas d'un cablage asymétrique, pointer le point du milieu avec la masse.
2. Entrée symétrique par XLR: Pin 1 = Masse, Pin 2 = Signal +, Pin 3 = Signal -

En cas d'un câblage asymétrique, pontez le point 3 avec le point 1 (masse).

Alimentation:	CA 230 V, 50Hz
Réponse en fréquence:	10-20.000Hz
Contrôles de tonalité:	25/40/63/100/160/250/400/630Hz
	1/1.6/2.5/4/6.3/10/16 KHz
Portée des contrôles:	séléctionnable : +/- 6dB ou +/- 12d
Filtre coupe bas:	20Hz / -12dB
DHT + bruit:	<0.1% @ 1kHz, 0dB
S/N Ratio (IHF-A):	>66dB @ 1kHz.
Entrées:	775mV @ 50kΩ
Sorties:	775mV @ 600Ω
Dimensions:	482(L) x 44,5(H) x 165(P) mm
Poids:	2,5kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
