HG5000 - Groupe électrogène HOMELITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe électrogène portatif
Marque	HOMELITE
Modèle	HG5000
Moteur	4 temps, monocylindre, OHV
Cylindrée	389 cm³
Refroidissement	Air forcé
Système de démarrage	Lanceur à rappel
Capacité du réservoir d'huile	1,1 L
Capacité du réservoir de carburant	25 L
Carburant recommandé	Essence sans plomb, indice d'octane ≥ 86, jusqu'à 10 % d'éthanol (E10)
Tension nominale	120 V / 240 V
Ampérage nominal	41,6 A / 20,8 A
Puissance nominale	5000 W
Puissance maximale	6250 W
Fréquence	60 Hz
Dimensions (L × l × H)	787 × 660 × 610 mm
Poids	76 kg
Prises de courant	2 × 120 V / 20 A (double) + 1 × 120/240 V / 30 A (verrouillable)
Disjoncteur	Protection contre les surcharges (réarmable)
Afficheur numérique	Tension, fréquence et heures de fonctionnement
Compteur d'heures	Intégré
Capteur d'huile	Arrêt automatique du moteur en cas de niveau d'huile bas
Pare-étincelles	Oui, nettoyable
Mise à la terre	Borne de terre intégrée (câble et piquet non inclus)
Entretien périodique	Vidange d'huile tous les 100 h, nettoyage filtre à air tous les 50 h, bougie tous les 300 h
Garantie	2 ans pour usage particulier, 90 jours pour usage professionnel

FOIRE AUX QUESTIONS - HG5000 HOMELITE

Où placer le groupe électrogène Homelite HG5000 en toute sécurité ?

Utilisez le générateur uniquement à l'extérieur, loin des fenêtres, portes et bouches d'aération. Ne jamais l'utiliser à l'intérieur d'une maison, d'un garage ou d'un espace partiellement clos, car les gaz d'échappement contiennent du monoxyde de carbone, un gaz mortel inodore et invisible.

Comment mettre à la terre le générateur Homelite HG5000 ?

Le Code électrique national (NEC) exige une mise à la terre. Connectez un fil de cuivre de calibre 8 à la borne de terre du cadre, puis reliez l'autre extrémité à une tige de terre enfoncée à 2,4 m de profondeur. Consultez un électricien pour les exigences locales.

Quelle huile moteur utiliser et comment vérifier le niveau ?

Utilisez une huile 4 temps SAE 10W-30 de qualité API SJ ou supérieure. Retirez la jauge, essuyez-la, réinsérez-la sans visser, puis retirez-la. Le niveau doit se situer dans la zone hachurée. Le moteur ne démarrera pas si le niveau est bas (capteur d'huile).

Quel carburant utiliser et comment éviter les problèmes de stockage ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 86. Ne pas utiliser de carburant E85. Ajoutez un stabilisateur de carburant avant le remisage pour éviter la formation de gomme. Ne remplissez pas au-dessus de 25 mm sous le goulot.

Comment démarrer le générateur Homelite HG5000 ?

Assurez-vous que le niveau d'huile est correct et que le réservoir contient du carburant. Ouvrez le robinet de carburant (position ON). Mettez le contacteur du moteur sur ON. Tirez le volet de départ (starter). Tirez la poignée du lanceur lentement jusqu'à résistance, puis d'un coup sec. Une fois démarré, repoussez le volet de départ.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez la section Dépannage du manuel. Causes fréquentes : pas de carburant, niveau d'huile bas, bougie encrassée, robinet de carburant fermé, disjoncteur déclenché. Si le problème persiste, contactez un centre de réparation agréé Homelite au 1-800-242-4672.

Comment entretenir le filtre à air ?

Ouvrez l'attache du couvercle du filtre à air. Retirez l'élément du filtre. Nettoyez-le à l'eau savonneuse chaude, rincez et séchez. Imbibez-le légèrement d'huile moteur et essorez l'excès. Remettez en place et refermez le couvercle. Ne faites jamais tourner le moteur sans filtre à air.

Quelle est la capacité maximale de puissance et comment éviter la surcharge ?

La puissance nominale est de 5000 W, la puissance maximale de 6250 W. Pour éviter la surcharge, calculez le total des watts de fonctionnement des appareils branchés et ajoutez le plus fort wattage de démarrage. Ne dépassez pas la capacité du générateur.

Comment vidanger l'huile et le carburant pour le remisage ?

Pour l'huile : retirez la jauge, placez un récipient sous la vis de vidange, dévissez-la, laissez l'huile s'écouler, puis revissez. Pour le carburant : fermez le robinet, débranchez la conduite, placez un tuyau de vidange sur le robinet, ouvrez-le pour vidanger le réservoir. Vidangez aussi le carburateur via la vis de vidange. Suivez les réglementations locales pour l'élimination.

Où trouver des pièces de rechange et que couvre la garantie ?

Les pièces de rechange sont disponibles auprès des centres de réparation agréés Homelite. La garantie couvre 2 ans pour un usage particulier et 90 jours pour un usage professionnel. Elle exclut les pièces d'usure (filtres, bougies, cordon lanceur) et les dommages dus à une mauvaise utilisation. Conservez votre preuve d'achat.

MODE D'EMPLOI HG5000 HOMELITE

Manuel d'utilisation

Manuel de l'opérateur

GÉNÉRATEUR DE 5000 WATTS

Générateur de 5000 watts

Générateur de 5000 watts

SÉRIE HG5000

NEUTRE RELIÉ AU CADRE

(CONNECTEUR NEUTRE RELIÉ AU CADRE, POINT NEUTRE CONNECTÉ AU CADRE)

Ce générateur a été conçu et fabriqué conformément à nos strictes normes de fiabilité, de simplicité d'emploi et de sécurité d'utilisation. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans problème.

DANGER : Le non-respect des instructions fournies dans ce manuel d'utilisation entraînera des BLESSURES GRAVES, voire MORTELLES.

Merci de votre achat.

CONSERVEZ CE MANUEL POUR RÉFÉRENCE FUTURE

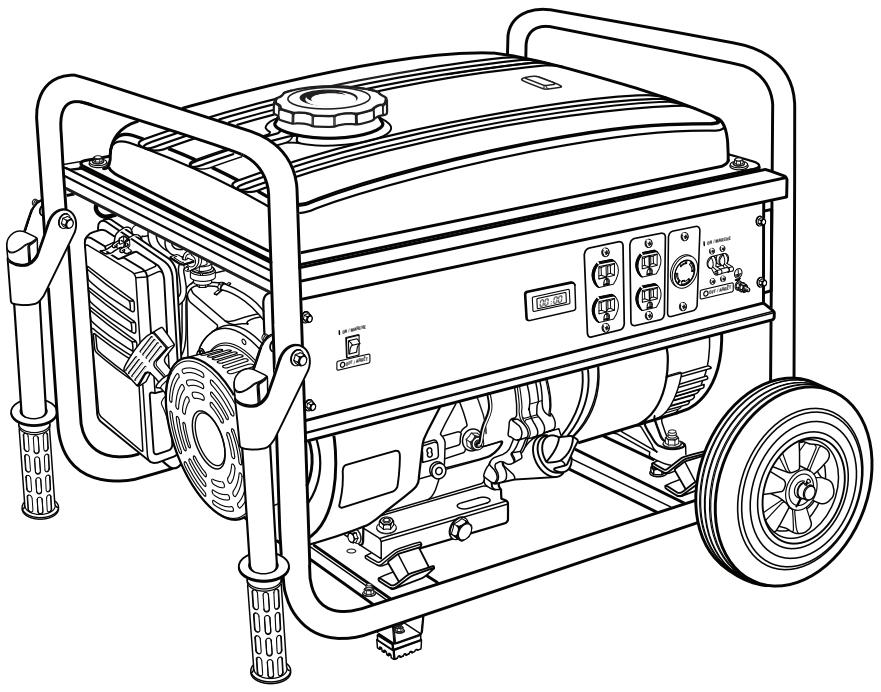

Consultez l'encart à volets afin d'examiner toutes les figures mentionnées dans le manuel d'utilisation.

A - Cadre (frame, armazón) B - Poignée (handle, mango) C - Trou (hole, agujero) D - Boulon (bolt, perno) E - Écrou frein (lock nut, tuerca de bloqueo) F - Pièces d'écartement (spacer, separator)

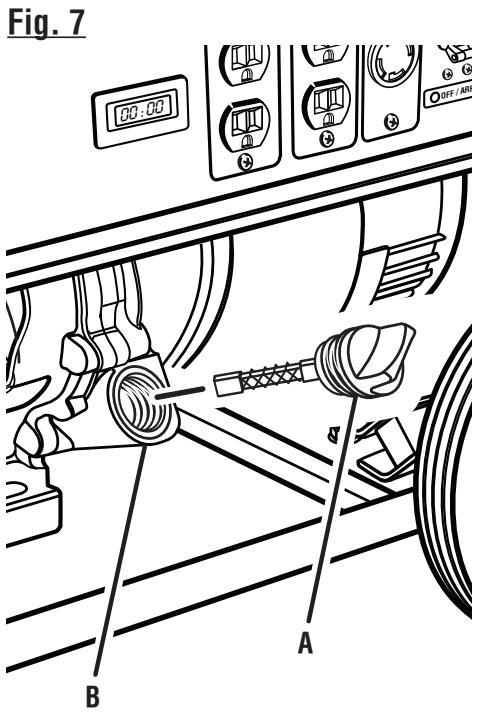

A - Bouchon/jauge d'huile (oil cap/dipstick, tapa de relleno de aceite/varilla medidora de aceite) B - Orifice de remplissage d'huile (lubricant fill hole, agujero de llenado de aceite)

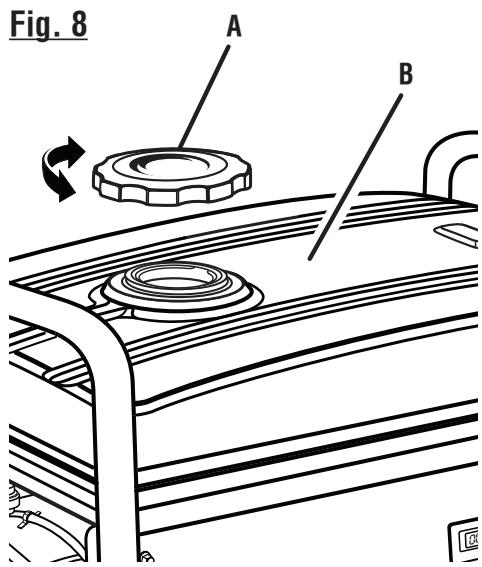

A - Bouchon de carburant B - Réservoir de carburant

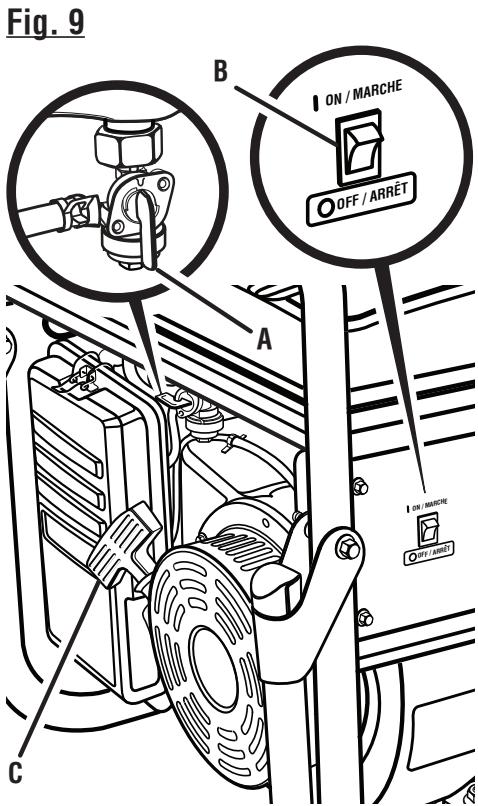

A - Robinets de carburant B - Contacteur du moteur C - Poignée du démarreur à rappel

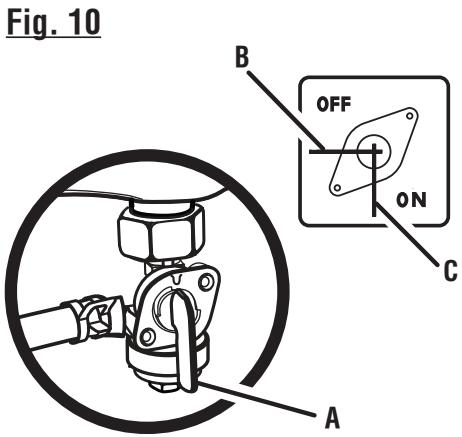

A - Robinets de carburant B - Arrêt C - Marche

A - Tirer le volet de départ vers l'extérieur pour démarrer l'appareil. B - Pousser le volet de départ à la position « Marche » pour faire fonctionner l'appareil.

Fig. 12

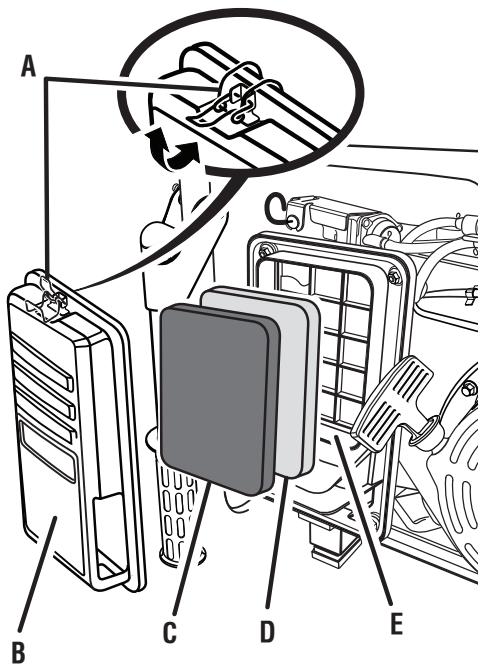

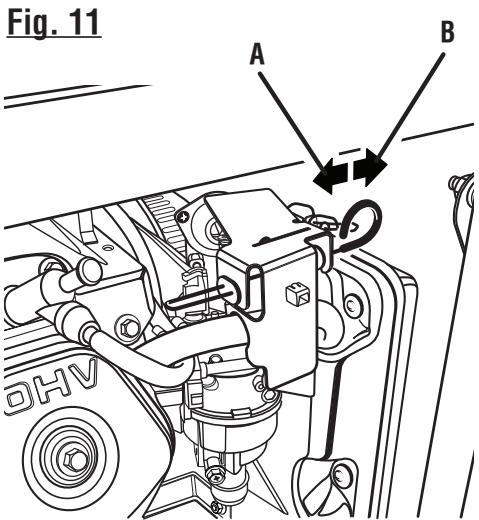

A - Attache B - Couvercle du filtre à air C - Élément du filtre D - Garniture du filtre E - Unité du filtre à air

Fig. 13

A - Vis de vidange d'huile B - Bouchon/jauge d'huile

Fig. 14

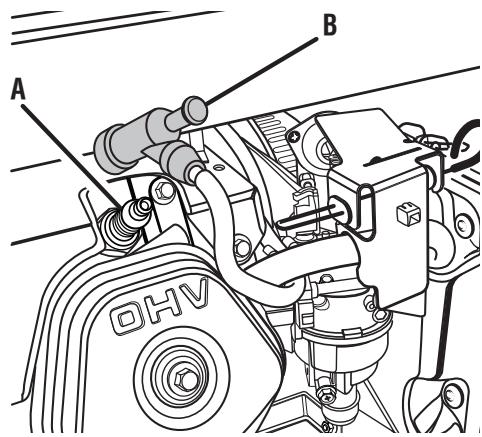

A - Bougie B - Capuchon de bougie

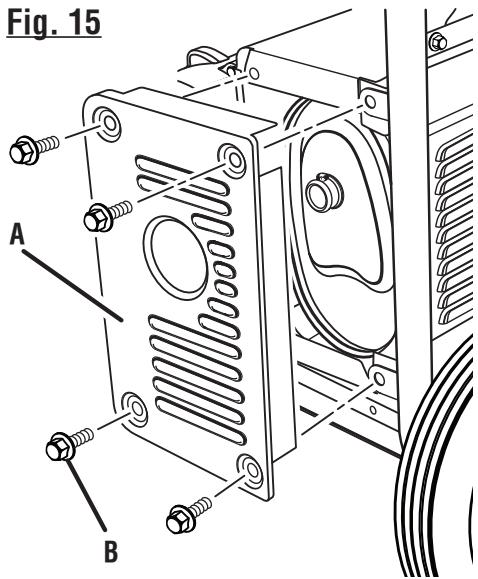

A - Couvercle de la sortie du silencieux B - Boulons hexagonaux

Fig. 16

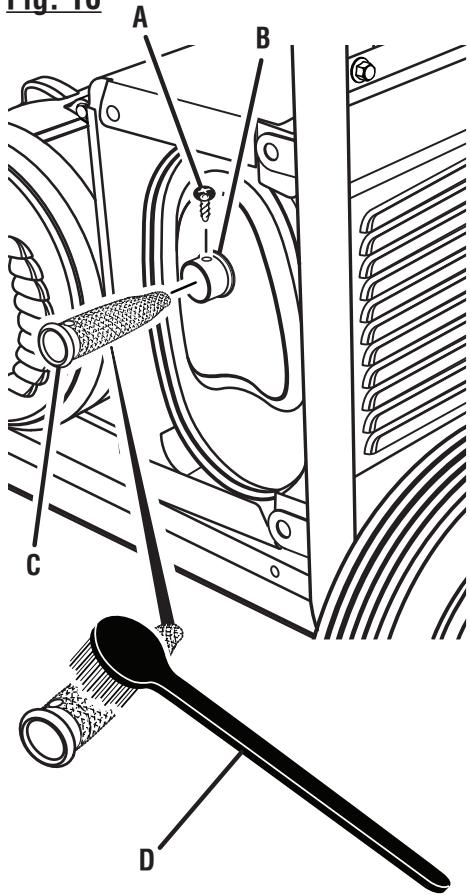

A - Vis B - Sortie du silencieux C - Pare-étincelles D - Brosse métallique

Fig. 17

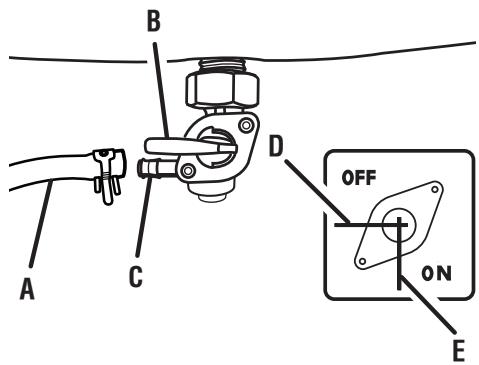

A - Conduite de carburant B - Robinets de carburant C - Robinets de carburant D - Arrêt E - Marche

Fig. 18

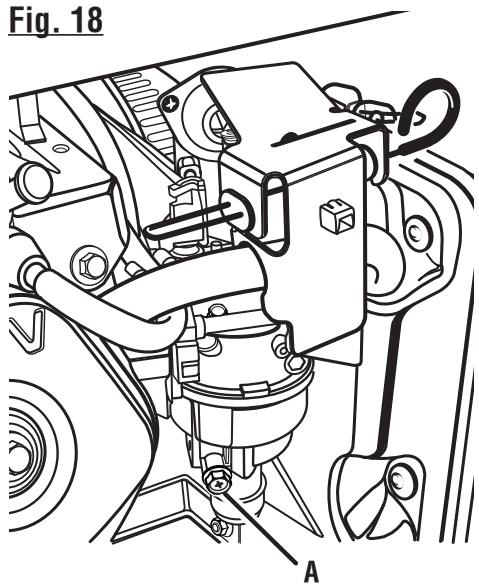

A - Carburetor drain screw (vis de vidange du carburateur, tornillo de drenaje del carburador)

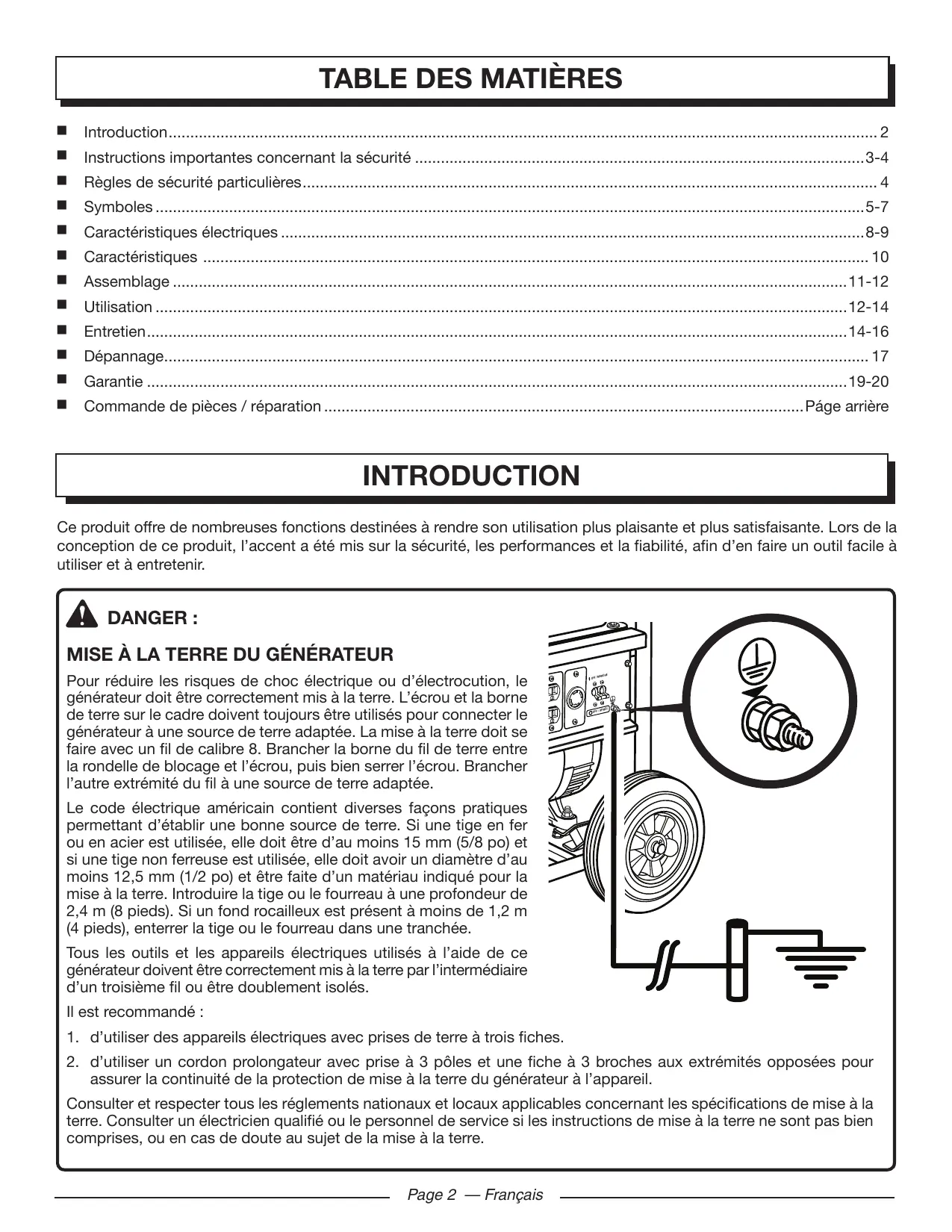

TABLE DES MATIÈRES

Risque d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil.

Le générateur est une source potentielle de chocs électriques. Ne pas exposer à

l'humidité, à la pluie ou à la neige. Ne pas utiliser avec les mains ou les pieds mouillés. Ne pas utiliser dans des endroits humides.

L'échappement contient du gaz monoxyde de carbone toxique qui peut causer des émissions ou la mort. Éviter les espaces clos ou mal ventilés.

Inconscience ou la mort. Utiliser à l'extérieur, loin des fenêtres ou des portes.

Attention : Si le générateur est équipé d'un kit de roues, une mauvaise mise à la terre du générateur peut causer une électrocution.

surtout si le générateur est équipé d'un kit de roues.

Le fait de ne pas connecter correctement le générateur à la terre peut entraîner une électrocution, surtout si le générateur est équipé d'un kit de roues.

Ne pas exposer à la pluie ou à l'humidité.

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant.

Arrêter le moteur avant de faire le plein.

Ajouter du lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s'arrêtera si le niveau de lubrifiant est bas.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Introduction 2 Instructions importantes concernant la sécurité 3-4 Règles de sécurité particulières 4 Symboles 5-7 Caractéristiques électriques 8-9 Caractéristiques 10 Assemblage 11-12 Utilisation 12-14 Entretien 14-16 Dépannage 17 Garantie 19-20 Commande de pièces / réparation Page arrière

INTRODUCTION

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et plus satisfaisante. Lors de la conception de ce produit, l'accent a été mis sur la sécurité, les performances et la fiabilité, afin d'en faire un outil facile à utiliser et à entretenir.

DANGER :

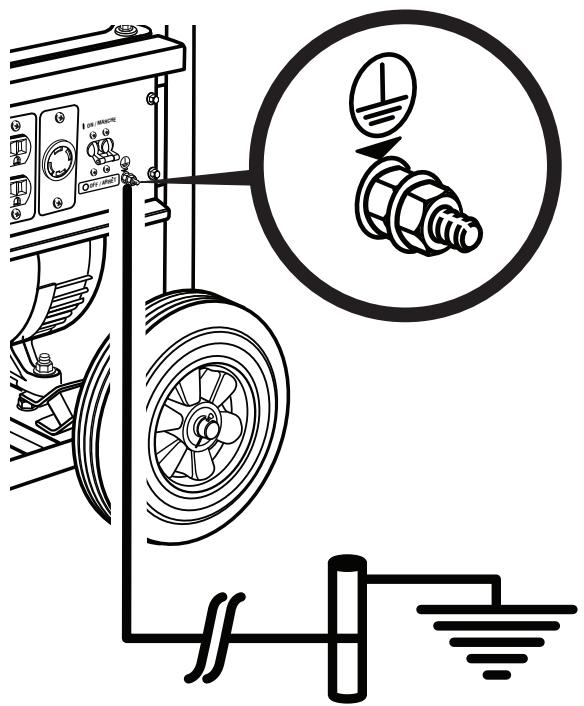

MISE À LA TERRE DU GÉNÉRATEUR

Pour réduire les risques de choc électrique ou d'électrocution, le générateur doit être correctement mis à la terre. L'écrou et la borne de terre sur le cadre doivent toujours être utilisés pour connecter le générateur à une source de terre adaptée. La mise à la terre doit se faire avec un fil de calibre 8. Brancher la borne du fil de terre entre la rondelle de blocage et l'écrou, puis bien serrer l'écrou. Brancher l'autre extrémité du fil à une source de terre adaptée.

Le code électrique américain contient diverses façons pratiques permettant d'établir une bonne source de terre. Si une tige en fer ou en acier est utilisée, elle doit être d'au moins 15 mm (5/8 po) et si une tige non ferreuse est utilisée, elle doit avoir un diamètre d'au moins 12,5 mm (1/2 po) et être faite d'un matériel indiqué pour la mise à la terre. Introduire la tige ou le fourreau à une profondeur de 2,4 m (8 pieds). Si un fond rocailleux est présent à moins de 1,2 m (4 pieds), enterrer la tige ou le fourreau dans une tranchée.

Tous les outils et les appareils électriques utilisés à l'aide de ce générateur doivent être correctement mis à la terre par l'intermédiaire d'un troisième fil ou être doublement isolés.

Il est recommandé :

1. d'utiliser des appareils électriques avec prises de terre à trois fiches.
2. d'utiliser un cordon prolongateur avec prise à 3 pôles et une fiche à 3 broches aux extrémités opposées pour assurer la continuité de la protection de mise à la terre du générateur à l'appareil.

Consulter et respecter tous les règlements nationaux et locaux applicables concernant les spécifications de mise à la terre. Consulter un électricien qualifié ou le personnel de service si les instructions de mise à la terre ne sont pas bien comprises, ou en cas de doute au sujet de la mise à la terre.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

DANGER :

Monoxyde de carbone. Utiliser une génératrice à l'intérieur d'un bâtiment causera la mort en quelques minutes.

Le tuyau d'échappement de la génératrice contient un niveau élevé de monoxyde de carbone (CO), lequel s'avère être un gaz poison inodore et invisible. Si vous pouvez sentir les gaz du tuyau d'échappement de la génératrice, vous respirez du CO. Mais, même si vous ne pouvez pas sentir les gaz provenant du tuyau d'échappement, vous pourriez être en train de respirer du CO.

Ne jamais utiliser une génératrice à l'intérieur d'une maison, des garages, des petits espaces, ou autres aires restreintes partiellement fermées. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces aires restreintes. Utiliser un ventilateur ou ouvrir une fenêtre ou les portes ne fournit PAS assez d'air frais à respirer. Utilisez SEULEMENT la génératrice à l'extérieur et loin des fenêtres ouvertes, des portes ouvertes, et des bouches d'aération. Ces ouvertures peuvent tirer l'air provenant du tuyau d'échappement.

Même si vous utilisez une génératrice correctement, des gaz CO peuvent toujours s'infiltrer dans la maison. TOUJOURS utiliser une alarme de monoxyde de carbone à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi ou faible suite au fonctionnement de la génératrice, allez prendre l'air frais IMMÉDIATEMENT. Consultez un médecin. Vous pourriez avoir un empoisonnement au monoxyde de carbone.

AVERTISSEMENT :

Lire et comprendre toutes les instructions. Le non-respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou un empoisonnement au monoxyde de carbone, pouvant causer des blessures graves, voire mortelles.

AVERTISSEMENT :

Le code électrique américain (National Electric Code) requiert que le générateur soit mis à la terre par l'intermédiaire d'une source de terre approuvée. Avant d'utiliser la borne de terre, consulter un électricien qualifié, un inspecteur en électricité ou un organisme local connaissant les codes et les règlements locaux applicables à l'utilisation prévue du générateur.

CONSERVER CES INSTRUCTIONS

Ce manuel relate des instructions importantes, lesquelles devraient être suivies pendant l'installation et l'entretien des piles et de la génératrice.

• Ne pas laisser des enfants ou personnes n'ayant pas reçu une formation adéquate utiliser cette unité. Ne jamais mettre en marche ou faire tourner le moteur dans une

zone fermée ou partiellement fermée. L'inhalation des fumées d'échappement provoque le décès. Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1, ainsi qu'une protection auditive lors de l'utilisation de cet outil. Garder les badauds, enfants et animaux domestiques à une distance minimale de 3 m (10 pi). Porter des chaussures ou des bottes robustes et sèches. Ne pas utiliser pieds nus. Ne pas utiliser le générateur en état de fatigue, si l'on est souffrant ou sous l'influence de l'alcool, de drogues ou de médicaments. Garder toutes les parties du corps à l'écart des pièces en mouvement et des parties brûlantes de l'outil. Ne pas toucher les prises ou les fils dénudés. Ne pas utiliser le générateur avec des cordons électriques usés, effilochés, dénudés ou autrement endommagés. Laisser le moteur refroidir avant de remiser l'outil et vidanger le carburant. Ne pas utiliser le générateur sous la pluie ou la neige. Remiser le générateur dans un endroit bien ventilé après avoir vidé le réservoir de carburant. Ne pas remiser le carburant à proximité du générateur. Pour le transport dans un véhicule, le réservoir doit être vide, le robinet de carburant fermé et la machine bien arrimée. Laisser le moteur refroidir pendant 5 minutes avant de faire le plein. Manipuler le carburant avec précaution pour éviter les risques d'incendies et de brûlures. Le carburant est extrêmement inflammable. Ne pas fumer pendant la manipulation du carburant. Conserver le carburant dans un bidon ou jerrican approuvé pour l'essence. Poser la machine sur un sol plat, arrêter le moteur et le laisser refroidir avant de faire le plein. Desserrer le bouchon du réservoir lentement pour relâcher la pression et éviter que le carburant ne s'échappe. Une fois le réservoir plein, remettre le bouchon en place et le serrer fermement. Essuyer tout le carburant éventuellement répandu. N'essayer en aucun cas de brûler le carburant répandu. Une vibration est normale pendant l'utilisation du générateur. Pendant et après l'utilisation du générateur, inspectez celui-ci, tout comme les câbles d'extension et les câbles branchés à la boîte d'alimentation afin de détecter tout bris potentiel du matériel. Faites réparer tout dommage immédiatement ou remplacez les pièces endommagées au besoin. Ne pas utiliser de fiches ou de câbles qui sont endommagés, tels qu'ils aient des signes de fissures ou si la couche isolante est craquée ou si les lamelles sont endommagées. Il est préférable d'utiliser un générateur fixe comme source d'énergie de secours pour alimenter la maison en cas de panne d'électricité. Un générateur portatif, même correctement branché, risque une surcharge. Il peut en résulter une surchauffe ou une contrainte indue sur les composantes du générateur, ce qui peut provoquer une défaillance du générateur.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Utiliser uniquement des pièces de rechange et des accessoires approuvés et suivre les instructions dans la section Entretien de ce manuel. L'usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.

Entretenir le produit conformément aux instructions de ce manuel d'utilisation. Inspecter le produit avant chaque utilisation pour s'assurer qu'il n'y a pas de pièces desserrées, de fuites de carburant, etc. Remplacer les pièces endommagées.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

AVERTISSEMENT :

Lorsque cette génératrice est utilisée pour fournir de l'énergie à un système électrique d'un bâtiment : cette génératrice doit être installée par un électricien qualifié et doit être branchée à un circuit fermé muni d'un interrupteur de transfert, conformément au Code National Électrique NFPA 70. La génératrice devra être branchée sur un interrupteur de transfert lequel pourrait allumer tous les conducteurs autres que celui du circuit électrique principal. Le cadre de la génératrice doit être mis à la terre par l'intermédiaire d'une source de terre approuvée. Si cette étape n'est pas faite, la génératrice ne sera pas isolée du circuit électrique et cela pourrait entraîner des blessures graves, voire même la mort chez un électricien travaillant pour l'usine.

L'échappement contient du monoxyde de carbone, un gaz toxique incolore et inodore. L'inhalation des fumées d'échappement peut causer la perte de conscience et le décès. Si la machine tourne dans un endroit clos ou partiellement clos, l'air peut contenir une quantité dangereuse de monoxyde de carbone. Pour éviter l'accumulation de fumées d'échappement, toujours assurer une ventilation adéquate. Toujours utiliser un détecteur de monoxyde de carbone fonctionnant sur piles lors de l'utilisation du générateur. En cas de sensation de nausée, d'étourdissement ou de faiblesse lors de l'utilisation du générateur, l'arrêter et aller immédiatement à l'air frais. Consulter un docteur. Il peut s'agir d'un empoisonnement au monoxyde de carbone. Placer le générateur sur une surface stable et plate. Utiliser dans un endroit bien ventilé et bien éclairé à l'écart des zones de travail pour éviter les interférences sonores. L'utilisation du générateur dans des conditions mouillées peut entraîner l'électrocution. Conserver l'unité au sec. Garder le générateur à au moins 1 m (3 pieds) de tout type de matériel combustible. Ne jamais utiliser le générateur près de matériel dangereux. Ne pas utiliser le générateur près d'une station de distribution d'essence ou de gaz naturel. Ne pas toucher le silencieux ou le cylindre durant ou immédiatement après l'utilisation. Ils sont BRÛLANTS et peuvent provoquer des brûlures. - Cette génératrice est équipée d'un connecteur neutre lié à la masse. Cela signifie que le conducteur neutre est relié électriquement au cadre de l'unité.

• Ne pas brancher au circuit électrique d'un bâtiment à moins qu'un commutateur de transfert automatique n'ait été correctement installé par un technicien qualifié. Ne pas laisser le réservoir de carburant du générateur déborder lors du remplissage. Remplir à 25 mm (1 po) en dessous du goulot du réservoir de carburant pour permettre l'expansion. Vérifier que l'orifice de ventilation dans le bouchon du réservoir de carburant ne contient pas de débris. Ne pas boucher l'évent. Ne pas fumer lors du remplissage du générateur avec de l'essence. Fermer le moteur et le laisser refroidir complètement avant l'ajout de carburant ou la lubrification de la génératrice. Ne pas retirer la jauge d'huile ou le bouchon du réservoir de carburant lorsque le moteur tourne. Bien tenir compte de tous les autocollants de sécurité situés sur le générateur. Garder les enfants à un minimum de 3 m (10 pieds) du générateur à tout moment. L'unité fonctionne normalement à des températures comprises entre -5 et 40 °C (23 et 104 °F) avec une humidité relative de 90 % ou moins.
• Des modifications spéciales pour une performance en haute altitude sont requises si le générateur est utilisé en permanence à des altitudes supérieures à 1500 m (5000 pieds). Contacter le centre de réparations/agréé Homelite le plus proche pour plus d'informations et pour faire effectuer des modifications. Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le générateur. Le générateur peut se trouver endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension égale à ± 10 % et une fréquence égale à ± 3 Hz de celles indiquées sur la plaque signalétique du générateur. Pour réduire les risques de dommage, toujours brancher une charge additionnelle sur le générateur lorsqu'un appareil à circuits intégrés (tel qu'un téléviseur) est utilisé. Un régulateur de tension peut être aussi nécessaire pour certaines applications, dans le cas d'un ordinateur, par exemple. Un régulateur de tension peut être aussi nécessaire pour certaines applications de l'équipement à semi-conducteurs.
• Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si ce produit est prêté, il doit être accompagné de ces instructions.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE	SIGNAL	SIGNIFICATION
!	DANGER:	Indique une situation extrémement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves, voire mortelles.
!	AVERTISSEMENT :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
!	ATTENTION :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée.
	ATTENTION :	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

Certsains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE	NOM	DÉSIGNATION / EXPLICATION
	Alerte de sécurité	Indique un risque de blessure potentiel.
	Lire manuel d'utilisation	Pour réduire les risques de blessures, l'utiliseur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.
	Avertissement concernant l'humidité	Ne pas exposer à la pluie ou l'humidité.
	Choc électrique	Une utilisation de l'équipment dans des conditions non sèches et le non-respect des méthodes sans danger peuvent entraîner un choc électrique.
	Vapeurs toxiques	Durant le fonctionnement, le générateur émet du monoxyde de carbone, un gaz toxique inodore et incolore. Respirer le monoxyde de carbone peut entraîner des nausées, des évanouissements, voir la mort.
	Incendie/explosion	Le carburant et ses vapeurs sont extrémement inflammables et explosifs. Un incendie ou une explosion peut entraîner des brûlures graves, voir la mort.
	Surface chaude	Pour éviter les risques de blessures ou de dommages, éviter tout contact avec les surfaces brûlantes.
	Danger au levage	Pour réduire le risque de blessures graves, éviter de lever le générateur seul.
	Mise à la terre	Consulter un électricien local pour déterminer les exigences de mise à la terre avant le fonctionnement.
	Électrocution	Une mauvaise mise à la terre du générateur peut cause une électrocution,URT si le générateur est équipé d'un kit de roues.

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétable correcte de ces symboles permettra d'utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE	NOM	DÉSIGNATION / EXPLICATION
V	Volts	Tension
A	Ampères	Courant
Hz	Hertz	Fréquence (cycles par seconde)
W	Watt	Puisance
hrs	Heures	Durée
gal	Gallon	Volume
qt	Quart	Volume

SYMBOLES

AUTOCOLLANTS DE SÉCURITÉ

Les informations ci-dessous se trouvent sur le générateur. Pour des raisons de sécurité, étudier et comprendre tous les autocollants avant de mettre le générateur en marche. Si un autocollant se détache ou devient illisible, contacter le centre de réparations/agréé pour obtenir un autocollant de rechange.

Ne pas procéder de la manière décrite dans ce manuel d'utilisation entraînera des BLESSURES GRAVES voire la MORT. Risque d'incendie. Ne pas ajouter de carburant pendant l'utilisation de l'appareil. Le générateur est une source potentielle de chocs électriques. Ne pas exposer à l'humidité, la pluie ou la neige. Ne pas utiliser les mains ou les pieds mouillés. L'échappement contient du gaz monoxyde de carbone toxique qui peut causer l'inconscience ou la MORT. Utiliser dans des secteurs bien ventilés et extérieurs, loin des fenêtres ou des portes.

Une mauvaise mise à la terre du générateur peut causer une électrocution, surtout si le générateur est équipé d'un kit de roue. Ne pas exposer à la pluie ou à l'humidité. L'utilisation d'un générateur à l'intérieur PEUT VOUS TUER EN QUELQUES MINUTES. Les génératrices produisent du monoxyde de carbone, un gaz mortel incolore et inodore. NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évents.

Vous serez TUÉ ou GRAVEMENT BLESSÉ si vous ne suivez pas les instructions du manuel de l'opérateur. Ne pas procéder de la manière décrite dans ce manuel d'utilisation entraînera des BLESSURES GRAVES voire la MORT. SE MATA O SE LESIONA GRAVEMENTE si no sigue las instrucciones del Manual del operador.

Le générateur est une source potentielle de chocs électriques. Ne pas exposer à l'humidité, la pluie ou la neige. Ne pas utiliser avec les mains ou les pieds mouillés. El generador es una fuente de descarga eléctrica. No lo exponga a la humedad, la lluvia ni a la nieve. No opere con las manos o los pies húmedos.

Ne pas fumer lors du plein. Ne pas trop remplir. Le plein est obtenu à 25 mm (1 po) en dessous du haut du goulot de remplissage. Arrêter le moteur pendant cinq minutes avant de faire le plein pour éviter que la chaleur du silencieux n'allume les vapeurs de carburant.

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant. Arrêter le moteur avant de faire le plein. Riesgo de incendio. Revise si hay algún derrame o fuga de combustible. Apague el motor antes de poner combustible.

AVERTISSEMENT CONCERNANT LE LUBRIFIANT MOTEUR

Ajouter du lubrifiant avant l'utilisation initiale du générateur. La contenance du réservoir est de 1,10 l (1,16 qt). Toujours vérifier le niveau de lubrifiant avant chaque utilisation. Le niveau de lubrifiant doit toujours se trouver dans la zone hachurée de

la jauge. Cette unité est équipée d'un capteur d'huile qui coupe automatiquement le moteur si le niveau de lubrifiant descend à un niveau dangereux.

MISE À LA TERRE - AVERTISSEMENT

Le code électrique américain (National Electric Code) requiert que le générateur soit mis à la terre par l'intermédiaire d'une source de terre approuvée.

Ajouter du lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s'arrêtera si le niveau de lubrifiant est bas.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Ne pas toucher le silencieux ou le cylindre en aluminium du moteur. Ils sont BRÛLANTS et peuvent causer de graves brûlures. Ne placer aucun matériel inflammable ou combustible sur le chemin direct de l'échappement.

CARACTÉRISTIQUES ÉLECTRIQUES

TAILLE DU CÂBLE DU CORDON PROLONGATEUR

Voir le tableau ci-dessous pour vérifier que la taille de câble des cordons prolongateurs utilisés est capable de porter la charge requise. Des tailles de câbles inadéquates peuvent causer une chute de tension qui peut endommager l'appareil et surchauffer le cordon.

Courant en ampôres	Charge en watts		Longueur de cordon permise maximum
	À 120 V	À 240 V	Fil de calibre 8	Fil de calibre 10	Fil de calibre 12	Fil de calibre 14	Fil de calibre 16
2.5	300	600		305 m (1000 pieds)	183 m (600 pieds)	114 m (375 pieds)	76 m (250 pieds)
5	600	1200		152 m (500 pieds)	91 m (300 pieds)	61 m (200 pieds)	38 m (125 pieds)
7.5	900	1800		107 m (350 pieds)	61 m (200 pieds)	38 m (125 pieds)	31 m (100 pieds)
10	1200	2400		76 m (250 pieds)	46 m (150 pieds)	31 m (100 pieds)	15 m (50 pieds)
15	1800	3600		46 m (150 pieds)	31 m (100 pieds)	20 m (65 pieds)
20	2400	4800	53 m (175 pieds)	38 m (125 pieds)	23 m (75 pieds)
25	3000	6000	46 m (150 pieds)	31 m (100 pieds)
30	3600	7200	38 m (125 pieds)	20 m (65 pieds)
40	4800	9600	27 m (90 pieds)

CHARGES DU MOTEUR ÉLECTRIQUE

Les moteurs électriques courants en fonctionnement normal tirent jusqu'à six fois leur courant de fonctionnement lors du démarrage. Ce tableau peut être utilisé pour estimer les watts requis pour démarrer les moteurs électriques « code G »; cependant, si un moteur électrique ne démarre pas ou n'atteint pas sa vitesse de fonctionnement, éteindre immédiatement l'appareil ou l'outil pour éviter d'endommager l'équipement. Toujours vérifier les exigences de l'outil ou de l'appareil utilisé par rapport à la sortie nominale du générateur.

Taille du moteur (ch)	Watts de fonctionnement	Watts requis pour le démarrage du moteur
		Répulsion Induction	Condensateur	Phase auxiliaire
1/8	275	600	850	1200
1/6	275	600	850	2050
1/4	400	850	1050	2400
1/3	450	975	1350	2700
1/2	600	1300	1800	3600
3/4	850	1900	2600	—
1	1100	2500	3300	—

ATTENTION :

Vérifier la tension et la fréquence requises avant de brancher tout équipement électronique sur le générateur. Le générateur peut se trouver endommagé si les appareils branchés ne sont pas prévus pour fonctionner à une tension égale à ± 10% et une fréquence égale à ± 3 Hz de celles indiquées sur la plaque signalétique du générateur. Pour éviter tout dommage, toujours brancher une charge additionnelle sur le générateur lorsqu'un appareil à circuits intégrés (tel qu'un téléviseur) est utilisé. Une variance peut être aussi nécessaire pour certaines applications, dans le cas d'un ordinateur, par exemple. Une variance peut être aussi nécessaire pour certaines applications de l'équipement en solide.

CARACTÉRISTIQUES ÉLECTRIQUES

CAPACITÉ DU GÉNÉRATEUR

S'assurer que le générateur peut fournir les watts continus (de fonctionnement) et de surtension (démarrage) suffisants pour tous les articles alimentés au même moment. Suivre ces simples étapes.

1. Sélectionner les articles qui seront alimentés au même moment.
2. Faire le total des watts continus (de fonctionnement) de ces articles. Ceci correspond à la somme de puissance que le générateur doit produire pour que ces articles puissent fonctionner. Voir le tableau de référence de wattage à droite.
3. Déterminer les watts de surtension (démarrage) nécessaires. Les watts de surtension correspondent à la courte pointe de puissance nécessaire pour démarrer les outils ou les appareils à moteur électriques, tels que les scies circulaires ou les réfrigérateurs. Les moteurs ne démarrant pas tous au même moment, le total des watts de surtension peut être déterminé en ajoutant uniquement les articles au wattage de surtension supplémentaire le plus élevé au wattage nominal total de l'étape 2.

Exemple :

Outil ou apparéil	Watts de fonctionnement (continu)	Watts de surtension (démarrage)
Climatisationur de fenêtre, 10 000 BTU	1200	1800
Réfrigérateur	700	2200
Pompe de puits 1/2 ch	1000	2000
Télévision de 27 pôues	500	0
Éclairage (75 W)	75	0
	3475 Wattage de fonctionnement total	2200 Wattage de surtension maximum

Wattage continu (fonctionnement) total 3475

Plus wattage de surtension supplémentaire maximum +2200

Égal à la sortie totale du générateur requise 5675

GESTION DE L'ÉNERGIE

Pour prolonger la durée de vie du générateur et des appareils reliés, il est important d'effectuer l'ajout de charges électriques supplémentaires au générateur avec soin. Rien ne doit être connecté aux sorties du générateur avant le démarrage du moteur. Une gestion correcte et en toute sécurité de l'énergie du générateur consiste à ajouter des charges en séquence :

1. Sans appareil connecté au générateur, mettre le moteur en marche de la façon décrite dans ce manuel.
2. Brancher et mettre en marche la première charge, de préférence la plus importante.
3. Laisser la sortie du générateur se stabiliser (le moteur tourne régulièrement et l'appareil relié fonctionne correctement).
4. Brancher et mettre la charge suivante en marche.
5. Une fois de plus, laisser le générateur se stabiliser.
6. Répéter les étapes 4 et 5 pour chaque charge supplémentaire.

Ne jamais ajouter de charges supérieures à la capacité du générateur. Bien veiller à considérer les charges de surtension comme décrit précédemment.

ATTENTION :

Ne pas surcharger la capacité du générateur. Le dépassement de la capacité du wattage/de l'ampérage du générateur peut endommager le générateur et/ou les appareils électriques qui lui sont reliés.

Application / Equipement	Estimé watts de fonction- nement	Estimé watts de démarrage
Cas d'urgence / De secours à la maison
Radio d'horloge	50	50
Illumínación (qté. 4 x 75 varios)	300	300
Réfrigérateur	700	2200
Ventilateur de générateur d'air chaud	800	2350
Pompe de puits	1000	1500
Micro-ondes	1000	1000
Pompe de vidange	1050	2200
Cuisinière électrique - réchaud unique	2100	2100
Site de travail
Perceuse électrique - 1/2 ch	600	900
Pulvérisateur sans air - 1/3 ch	600	1200
Lampe de travail quartz-halogène	1000	1000
Scie alternative	960	960
Compresseur à air - 1 ch	1600	4500
Scie circulaire - 185 mm (7-1/4 po)	1400	2300
Raboteuse/dégauchisseuse - 152 mm (6 po)	1800	1800
Scie à onglet - 255 mm (10 po)	1800	1800
Scie circulaire à table/scie circulai-re tous azimuths - 255 mm (10 po)	2000	2000

*Les wattages indiqués sont approximatifs. Vérifier le wattage sur l'outil ou l'appareil.

CARACTÉRISTIQUES

FICHE TECHNIQUE

MOTEUR

Type de moteur : 389cc, OHV

Système de refroidissement : Air forcé

Système de démarrage : À rappel

Système d'allumage : Transistorisé

Bougie : Champion F7TC

Volume de lubrifiant moteur : 1,1 L (1,16 qt)

Volume de carburant : 25 L (6,6 gal.)

GÉNÉRATEUR

Tension nominale : 120 V/240 V

Ampérage nominal 41.6/20.8A

Sortie nominale 5000 W

Sortie maximum 6250 W

Fréquence nominale 60 Hz

DIMENSIONS

Longueur 787,4 mm (31 po)

Largeur 660,4 mm (26 po)

Hauteur 609,6 mm (24 po)

Poids 76 kg (167,6 lb)

BIEN CONNAÎTRE LE GÉNÉRATEUR

Voir la figure 1.

L'utilisation sûre de ce produit exige une compréhension des renseignements figurant sur le produit et contenus dans le manuel d'utilisation, ainsi qu'une bonne connaissance du projet entrepris. Avant d'utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité.

DISJONCTEUR C.A.

Les disjoncteurs sont fournis pour protéger le générateur contre les surcharges électriques. Soulevez le levier du disjoncteur pour le réenclencher.

FILTRE À AIR

Le filtre à air permet de limiter la quantité de poussière et de saleté pénétrant dans l'unité lors du fonctionnement.

LEVIER D'ÉTRANGLEMENT

Le levier d'étranglement est utilisé lors du démarrage du moteur.

RÉSERVOIR DE CARBURANT

Le réservoir de carburant a une contenance de 24 l (6,6 gallons).

ROBINET DE CARBURANT

Le débit de carburant vers le générateur est contrôlé par la position du robinet de carburant.

COMPTEUR D'HEURES

Le compteur d'heures indique le nombre d'heures d'utilisation.

BORNE DE TERRE

La borne de terre permet d'obtenir une bonne mise à la terre du générateur pour la protection contre les chocs électriques. Consulter un électricien local pour les exigences de mise à la terre locales.

AFFICHEUR NUMÉRIQUE MULTIFONCTIONNEL

L'afficheur numérique multifonctionnel indique la tension, la fréquence et les heures d'utilisation pour la période d'utilisation du courant.

BOUCHON

Retirer le bouchon de remplissage d'huile pour vérifier le niveau d'huile et faire l'appoint selon le besoin.

VIS DE VIDANGE D'HUILE

Lors de la vidange du lubrifiant moteur, la vis de vidange d'huile moteur est desserrée pour permettre à l'huile d'être vidangée.

PRISES

La génératrice comprend les prises monophasées de 60 Hz suivantes : deux prises doubles de 120 V c.a., 20 A, et une prise à verrouillage par rotation de 120/240 V c.a., 30 A. Elles peuvent être utilisées pour le fonctionnement d'appareils, d'éclairage électrique, d'outils et de charges de moteur adéquats.

POIGNÉE DU DÉMARREUR À RAPPEL

La poignée du démarreur à rappel est utilisée (avec le contacteur du moteur) pour mettre le générateur du moteur en marche.

AVERTISSEMENT :

Ne pas tenter d'utiliser le générateur avant d'avoir terminé l'assemblage. Le non-respect de cette instruction pourrait entraîner des blessures graves.

LISTE DES PIÈCES DÉTACHÉES

Voir la figure 2.

Les articles suivants sont inclus avec le générateur :

N° de

Pièce Description Qté.

1 Roulette 2 2 Pièces d'écartement 4 3 Boulon 2 4 Essieu 2 5 Écrous de blocage 2 6 Flacon de lubrifiant de moteur 1 7 Goupille 2 8 Écrou de blocage 6 9 Ensemble du pied et support 2 10 Poignée 2 11 Clé à bougie (non illustré) 1

Manuel d'utilisation (non illustré) 1

OUTILS NÉCESSAIRES

Voir la figure 3.

Les outils suivants (non inclus) sont nécessaires pour effectuer l'assemblage :

Couteau d'utilité, clé à douille de 13 mm, clé polygonale de 11 mm et 17 mm.

NOTE : Ne pas mettre de carburant ou de lubrifiant dans la génératrice avant d'installer les pieds et les roues.

DÉBALLAGE

Ce produit doit être assemblé.

Couper prudemment les côtés de la caisse, puis sortir la machine et les accessoires de la caisse. S'assurer que toutes les pièces figurant sur la liste de contrôle sont incluses.

NOTE : Cette machine est lourde et nécessite au minimum deux personnes pour être soulevée. Pour éviter des problèmes lombaires, soulever avec les jambes, pas avec le dos, et demander de l'aide lorsque nécessaire.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la liste des pièces détachées sont déjà assemblés. Certaines pièces figurant sur cette liste n'ont pas été assemblées par le fabricant et exigent une installation. Le fait d'utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures.

Examiner soigneusement l'unité pour s'assurer que rien n'a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné le produit et vérifié qu'il fonctionne correctement. Si des pièces manquent ou sont endommagées, appeler le 1-800-242-4672 pour obtenir de l'aide.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas utiliser le produit jusqu'à ce qu'elles soient remplacées. Le fait d'utiliser ce produit même s'il contient des pièces endommagées ou s'il lui manque des pièces peut entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer des accessoires non recommandés pour ce produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses pouvant entraîner des blessures graves.

AVERTISSEMENT :

Ne pas tenter d'utiliser le générateur avant d'avoir terminé l'assemblage. Le non-respect de cette instruction pourrait entraîner des blessures graves.

NOTE : Ne pas mettre de carburant ou de lubrifiant dans la génératrice avant d'installer les patins et les roues.

INSTALLATION DES CAOUTCHOUCS

Voir la figure 4.

• Soulever l'extrémité de la génératrice, où se trouve le lanceur, suffisamment pour avoir accès au bas du cadre. Fixer solidement les béquilles sous celui-ci afin de le soutenir ; placer des cales en dessous pour obtenir un bon support. Localiser les éléments suivants :

2 ensembles pied et support

4 écrous de blocage

■ Insérer les boulons de l'ensemble pieds/pattes dans les trous situés d'un côté du cadre, tel qu'illustré. - Installer l'écrou et serrer solidement. Répéter l'opération sur l'autre pied.

INSTALLATION DES ROUES

Voir la figure 5.

Les roues sont fournies pour aider à déplacer le générateur à l'endroit désiré et doivent être installées du côté opposé au lanceur.

ASSEMBLAGE

Localiser les pièces suivantes :

2 essieux, 2 roulettes, 2 écrous de blocage, 2 goupilles

• Soulever l'extrémité de la génératrice, opposée au lanceur, suffisamment pour avoir accès au bas du cadre. Fixer solidement les béquilles sous celui-ci afin de le soutenir ; placer des cales en dessous pour obtenir un bon support.

Glisser un essieu dans le trou du cadre, tel qu'illustré. Installer un écrou à l'intérieur du cadre. À l'aide d'une clé, tenir fermement l'essieu au moment de serrer l'écrou. Glisser une roue sur l'essieu. Insérer une goupille sur l'essieu. Répéter le processus de l'autre côté pour fixer la deuxième roue.

Insérer un boulon dans l'une des poignées. Insérer la poignée dans un espaceur, tel qu'illustré. Insérer le boulon dans le trou du cadre à partir de l'extérieur. Placer un espaceur sur le boulon, tel qu'illustré. Installer un écrou sur l'extrémité du boulon et serrer solidement le tout.

AVERTISSEMENT :

Ne pas tenter de lever l'unité par la poignée. Si le générateur doit être levé, toujours le saisir par le cadre. Utiliser les techniques de levage appropriées pour éviter les blessures du dos.

FIXER L'ENSEMBLE DE POIGNÉE

Voir la figure 6.

Localiser les pièces suivantes :

2 boulons, 2 écrous, 2 poignées, 4 pièces d'écartement

UTILISATION

DANGER :

Monoxyde de carbone. Utiliser une génératrice à l'intérieur d'un bâtiment CAUSERA LA MORT EN QUELQUES MINUTES.

Le tuyau d'échappement de la génératrice contient un niveau élevé de monoxyde de carbone (CO), lequel s'avère être un gaz poison inodore et invisible. Si vous pouvez sentir les gaz du tuyau d'échappement de la génératrice, vous respirez du CO. Mais, même si vous ne pouvez pas sentir les gaz provenant du tuyau d'échappement, vous pourriez être en train de respirer du CO.

Ne jamais utiliser une génératrice à l'intérieur d'une maison, des garages, des petits espaces, ou autres aires restreintes partiellement fermées. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces aires restreintes. Utiliser un ventilateur ou ouvrir une fenêtre ou les portes NE fournit PAS assez d'air frais à respirer. Utilisez SEULEMENT la génératrice à l'extérieur et loin des fenêtres ouvertes, des portes ouvertes, et des bouches d'aérations. Ces ouvertures peuvent tirer l'air provenant du tuyau d'échappement.

Même si vous utilisez une génératrice correctement, des gaz CO peuvent toujours s'infiltrer dans la maison. TOUJOURS utiliser une alarme de monoxyde de carbone à piles dans votre maison.

Si vous ressentez que vous commencez à être étourdi ou faible suite au fonctionnement de la génératrice, allez prendre l'air frais IMMÉDIATEMENT. Consultez un médecin. Vous pourriez avoir un empoisonnement au monoxyde de carbone.

DANGER :

Une mauvaise mise à la terre du générateur peut causer une électrocution, surtout si le générateur est équipé d'un kit de roues. Le code électrique américain (National Electric Code) requiert un générateur correctement mis à la terre à une source de terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

AVERTISSEMENT :

La familiarité avec l'appareil ne doit pas faire oublier la vigilance. Ne pas oublier qu'une fraction de seconde d'inattention peut entraîner des blessures graves.

AVERTISSEMENT :

N'utiliser ni accessoires, ni outils non recommandés par le fabricant de ce produit. L'utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.

Avant chaque utilisation, inspecter au complet le produit afin de s'assurer qu'aucune pièce (vis, écrous, boulons, chapeaux, etc.) n'est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées. Veuillez composer le 1-800-242-4672 ou communiquer avec un centre de réparations agréé pour obtenir de l'aide.

APPLICATIONS

Ce générateur est conçu pour fournir une alimentation électrique pour le fonctionnement d'éclairages, d'appareils, d'outils et de charges de moteur compatibles.

AVANT D'UTILISER L'UNITÉ

Utiliser uniquement À L'EXTÉRIEUR et loin des fenêtres, des portes et des évents. NE JAMAIS utiliser à l'intérieur d'une maison ou d'un garage, MÊME SI les portes et les fenêtres sont ouvertes. Toujours poser la génératrice sur une surface stable et plate.

ATTENTION :

Une tentative de démarrage du moteur avant le remplissage en lubrifiant correct entraîne une panne de l'équipement.

VÉRIFICATION/AJOUT DE LUBRIFIANT

Voir la figure 7.

Le lubrifiant moteur a une influence majeure sur la performance du moteur et la durée de service. De manière générale et pour toutes températures, de l'huile SAE 10W-30 est recommandée. Toujours utiliser une huile moteur à 4 temps conforme ou supérieure aux exigences de service SJ API.

NOTE : Des lubrifiants moteur 2 temps non détergents endommageront le moteur et ne doivent pas être utilisés.

Dévisser le capuchon d'huile/la jauge et les retirer.

Essuyer la jauge et l'insérer de nouveau dans le trou sans visser. Retirer une nouvelle fois la jauge et vérifier le niveau de lubrifiant. Le niveau de lubrifiant doit se trouver dans la zone hachurée de la jauge. Si le niveau est bas, ajouter du lubrifiant moteur jusqu'à ce que le niveau atteigne la portion supérieure sur la jauge. Réinstaller et serrer le bouchon d'huile/la jauge.

VÉRIFICATION/AJOUT DE CARBURANT

Voir la figure 8.

Retirer le bouchon du réservoir de carburant. Remplir le réservoir de carburant à 25 mm (1 po) en dessous du haut du goulot du réservoir de carburant. Replacer et serrer le bouchon.

NOTE : Toujours utiliser de l'essence sans plomb avec un indice d'octane de 86 ou plus. Ne jamais utiliser de carburant périmé, éventé ou contaminé et ne pas utiliser de mélange lubrifiant/carburant. Ne pas laisser la poussière ou l'eau pénétrer dans le réservoir de carburant.

UTILISATION DE STABILISATEUR DE CARBURANT

Le carburant défraîchit, s'oxyde et se dégrade avec le temps. L'ajout de stabilisateur de carburant allonge la durée d'utilisation du carburant et permet d'éviter la formation de dépôts pouvant obstruer le circuit de carburant. Suivre les instructions du fabricant de stabilisateur de carburant pour le rapport stabilisateur/carburant correct.

Ajouter le stabilisateur dans le réservoir de carburant puis remplir d'essence en suivant les instructions données précédemment. NOTE : Le stabilisateur de carburant et l'essence peuvent être mélangés avant le remplissage en utilisant un jerrican ou un autre récipient approuvé et en secouant doucement pour mélanger. Replacer et serrer le bouchon. Mettre le moteur en marche et le faire tourner pendant au moins 5 minutes pour que le stabilisateur pénètre dans tout le circuit de carburant.

CARBURANTS OXYGÉNÉS

NE PAS UTILISER LE CARBURANT E85. LE NON-RESPECT DE CETTE DIRECTIVE ENTRAÎNE L'ANNULATION DE LA GARANTIE.

NOTE : Les dommages au circuit de carburant et les problèmes de performance résultant de l'utilisation de carburant oxygéné contenant des pourcentages de composants oxygénés supérieurs à ceux indiqués précédemment ne sont pas couverts par la garantie.

Éthanol. L'essence contenant jusqu'à 10 % d'éthanol par volume (généralement désignée E10) ou 15 % d'éthanol par volume (généralement désignée E15) est acceptable. L'essence désignée E85 ne l'est pas.

ATTENTION :

Sur une surface à niveau, avec le moteur arrêté, vérifier le niveau d'huile avant chaque utilisation du générateur.

MISE EN MARCHE DU MOTEUR

Voir les figures 9 à 11.

NOTE : Si l'emplacement du générateur n'est pas à niveau, l'unité peut ne pas démarrer ou peut s'arrêter durant le fonctionnement.

Débrancher toutes les charges du générateur. Ouvrir le robinet de carburant. Régler le commutateur du moteur sur ON (MARCHE). Tirer le volet de départ. Saisir le lanceur et le tirer lentement jusqu'à ressentir une certaine résistance. Tirer d'un coup sec sur le lanceur afin de faire démarrer le moteur.

NOTE : Ne pas lâcher le lanceur brusquement après le démarrage. Le remettre en douceur à sa position d'origine.

Laisser le moteur tourner pendant plusieurs secondes, puis fermer l'étrangleur.

ARRÊT DU MOTEUR

Voir les figures 9 à 11.

Pour arrêter le moteur dans des conditions de fonctionnement normales :

Retirer toute charge du générateur. Fermer le robinet de carburant. Mettre le contacteur du moteur sur ARRÊT (O).

Pour arrêter le moteur en cas d'urgence : Mettre le contacteur du moteur sur ARRÊT (O).

AFFICHEUR NUMÉRIQUE MULTIFONCTIONNEL

L'afficheur numérique multifonctionnel indique la tension, la fréquence et les heures d'utilisation pour la période d'utilisation du courant.

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces Homelite identiques à celles d'origine pour les réparations. L'utilisation de toute autre pièce peut créer une situation dangereuse ou endommager le produit.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Seules les pièces figurant sur la liste des pièces sont conçues pour être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées dans un centre de réparations agréé.

ENTRETIEN GÉNÉRAL

Avant chaque utilisation, inspecter au complet le produit afin de s'assurer qu'aucune pièce (vis, écrous, boulons, chapeaux, etc.) n'est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées. Veuillez composer le 1-800-242-4672 ou communiquer avec un centre de réparations agréé pour obtenir de l'aide.

Conserver le générateur dans un environnement propre et sec sans exposition à la poussière, la saleté, l'humidité ou des vapeurs corrosives. Ne pas laisser les évents de

refroidissement du générateur s'obstruer avec des feuilles, de la neige, etc.

Ne pas utiliser un tuyau de jardinage pour nettoyer le générateur. De l'eau pénétrant dans le circuit de carburant ou d'autres pièces internes de l'unité peut causer des problèmes réduisant la durée de vie du générateur.

Pour nettoyer l'unité :

Utiliser une brosse à poils doux et/ou un aspirateur pour détacher et enlever la saleté et les débris. Nettoyer les évents à pression ne dépassant pas 25 psi. Essuyer les surfaces extérieures du générateur avec un chiffon humide.

INSPECTION/NETTOYAGE DU FILTRE À AIR

Voir la figure 12.

Pour assurer un fonctionnement correct et une longue durée de vie, garder le filtre à air propre.

Ouvrir l'attache du couvercle du filtre à air. Retirer le couvercle et le mettre de côté. Retirer les éléments du filtre à air. Retirer le joint du filtre, le nettoyer avec des chiffons propres et le remettre en place dans le filtre à air. Si les éléments du filtre à air sont sales, les nettoyer avec de l'eau savonneuse chaude. Rincer et laisser sécher. Appliquer une légère couche d'huile moteur sur les éléments puis les essorer. Replacer les éléments dans le filtre à air.

ENTRETIEN

• Replacer le couvercle du filtre à air et fermer l'attache pour le fixer solidement.

NOTE : Ne pas faire tourner le générateur sans le filtre à air ou la garniture. Cela entraînerait une usure rapide du moteur.

VIDANGE DU LUBRIFIANT MOTEUR

Voir la figure 13.

Retirer le bouchon/la jauge d'huile. Placer un récipient sous la vis de vidange d'huile pour recueillir le lubrifiant vidangé. Dévisser et retirer la vis de vidange d'huile. Laisser le lubrifiant se vidanger complètement. Réinstaller la vis de vidange d'huile et bien serrer. Remplir de lubrifiant en suivant les instructions de la section Vérification/ajout de lubrifiant. Réinstaller le bouchon/la jauge d'huile.

NOTE : Le lubrifiant usagé doit être éliminé dans un site approuvé. Voir le détaillant d'huile local pour plus d'informations.

ENTRETIEN DE LA BOUGIE

Voir la figure 14.

L'écartement de la bougie doit être vérifié et la bougie doit être exempte de dépôts pour que le moteur fonctionne correctement. Pour vérifier :

Retirer le bouchon de la bougie. Nettoyer la saleté autour de la base de la bougie. Retirer la bougie à l'aide de la clé fournie (non incluse). Inspecter la bougie pour vérifier qu'elle n'est pas endommagée et la nettoyer avec une brosse métallique avant de la réinstaller. Si l'isolateur est fissuré ou écaillé, remplacer la bougie.

NOTE : Pour le remplacement, utiliser les bougies recommandées suivantes ou des bougies équivalentes : Champion N64Y.

• Mesurer l'écartement de la bougie. L'écartement correct est de 0,7-0,8 mm (0,028-0,031 po). Pour augmenter l'écartement, si nécessaire, courber avec précaution l'électrode de terre (supérieure). Pour réduire l'écartement, taper doucement l'électrode de terre sur une surface dure. Installer la bougie ; la visser à la main pour éviter de fausser le filetage.
• Serrer avec la clé pour comprimer la rondelle. Si la bougie est neuve, utiliser 1/2 tour pour comprimer la rondelle. Si elle est usée, utiliser 1/8 à 1/4 de tour pour comprimer la rondelle.

NOTE : Une bougie mal serrée devient très chaude et peut endommager le moteur.

NETTOYAGE DE L'ORIFICE D'ÉCHAPPEMENT ET DU SILENCIEUX

Selon le type de carburant utilisé, le type et la quantité de lubrifiant utilisée et/ou les conditions d'utilisation, l'orifice d'échappement et le silencieux peuvent être obstrués par de la calamine. Si l'appareil fonctionnant avec de l'essence semble avoir perdu de la puissance, cette calamine doit être éliminée pour restaurer le fonctionnement normal. Il est

vivement recommandé de confier ce travail à un technicien qualifié.

PARE-ÉTINCELLES

Voir les figures 15 - 16.

Pour nettoyer le pare-étincelles :

Retirer les quatre vis (boulons) à tête hexagonale qui tiennent en place le couvercle de la sortie du silencieux. Retirer le couvercle. Retirer la vis qui retient le pare-étincelles et le couvercle de la sortie du silencieux. Tirer le pare-étincelles hors de la sortie du silencieux. Nettoyer le pare-étincelles à l'aide d'une brosse métallique. Réinstaller le pare-étincelles et le couvercle de la sortie du silencieux et serrer solidement la vis. Réinstaller le couvercle et les quatre vis à tête hexagonale. Serrer solidement les vis.

VIDANGE DU RÉSERVOIR DE CARBURANT/ CARBURATEUR

Voir les figures 17 et 18.

Afin de prévenir les dépôts de gommes dans le circuit de carburant, vidanger le carburant du réservoir et du carburateur avant de le remiser.

VIDANGE DU RÉSERVOIR DE CARBURANT

• Mettre le contacteur du moteur sur arrêt (O). Tourner le robinet de carburant sur la position ARRÊT. Retirer la conduite de carburant du petit robinet en serrant les extrémités de l'attache et en glissant la conduite pour la libérer.
• Installer une extrémité du tuyau de vidange sur le robinet et placer l'autre extrémité dans un récipient suffisamment large pour contenir le carburant vidangé.
• Mettre le robinet de carburant sur MARCHE. Lorsque le carburant est vidangé du réservoir, fermer le robinet de carburant et réinstaller la conduite sur le petit robinet.

VIDANGE DU CARBURATEUR

• Mettre le contacteur du moteur sur arrêt (O).
• Mettre le robinet de carburant sur ARRÊT. Placer un récipient adapté sous la vis de vidange du carburateur pour recueillir le carburant ; desserrer la vis. Laisser le carburant se vidanger complètement dans le récipient. Resserrer la vis de vidange.

NOTE : Consulter les directives d'élimination des déchets locales pour éliminer le carburant correctement.

TRANSPORT

• Mettre le contacteur du moteur sur arrêt (O).
• Mettre le robinet de carburant sur ARRÊT. S'assurer que le moteur et l'échappement de l'unité sont froids. Vider le réservoir de carburant. Ne pas faire chuter, heurter ou placer l'unité sous de lourds objets.

ENTRETIEN

REMISAGE

Lors de la préparation du générateur pour le remisage, laisser l'appareil refroidir complètement puis suivre les instructions ci-dessous.

DURÉE DU REMISAGE	AVANT LE REMISAGE
Moins d'2 mois	■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.
2 mois à 1 an	■ Vidanger le carburant du carburateur.■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.
1 an ou plus	■ Vidanger le carburant du carburateur.■ Retirer la bougie.■ Vidanger l'essence du réservoir et la disposer dans un récipient adapté selon les règlements nationaux et locaux en viqueur.■ Placer une cuillère àSoupe d'huile moteur dans le cylindre de la bougie. Faire tournier lente-ment le moteur avec le cordon pour répartir l'huile.■ Réinstaller la bougie.■ Vidanger l'huile moteur.Après le remisage :■ Remplir d'essence fraîche.

CALENDRIER D'ENTRETIEN

	Avant chaque utilisation	Après 1 mois ou 20 heures de fonctionnement	Tous les 3 mois ou 50 heures de fonctionnement	Tous les 6 mois ou 100 heures de fonctionnement	Chaque année ou toutes les 300 heures de fonctionnement
Vérifier l'huile moteur	■
Changer l'huile moteur		■		■
Vérifier le filtré à air	■
Nettoyer le filtré à air			■
Remplacer le filtré à air					■
Vérifier/régler l'écartement de la bougie				■
Remplacer la bougie					■
Vérifier/régler le ralenti					■
Vérifier/régler le jeu des soupapes*					■
Nettoyer le réservoir de carburant et le filtré*				■
Vérifier le tube de carburant					■

• Ceci ne doit être effectué que par un centre de réparations agréé. NOTE : L'entretien doit être effectué plus fréquemment lorsque le générateur est utilisé dans des zones poussiéreuses. Lorsque le générateur a dépassé les valeurs maximum indiquées dans le tableau, l'entretien doit continuer à être effectué selon les intervalles ou aux fréquences indiqués.

DÉPANNAGE

PROBÈME	CAUSE POSSIBLE	SOLUTION
Le moteur ne démarre pas.	Le contacteur du moteur est sur ARRÊT.Pas de carburant.Niveau d'huile bas.Le robinet de carburant est FERMÉ.Bougie défectueuse, encrassée ou mal écartée.Levier d'étranglement est en position RUN (MARCHE).Moteur remisé sans traitement ou vidange de l'essence, ou plein fait avec un mauvais carburant.	Mettre le contacteur du moteur sur marche.Remplir le réservoir de carburant.Vérifier le niveau d'huile moteur et faire l'appoint si nécessaire.Mettre le robinet de carburant sur MARCHE.Remplacer la bougie.Tirer le levier de l'étrangleur sur FERMÉ.Vidanger le carburant et le carburateur.Remplir d'essence fraîche.
Le moteur manque de puissance.	Élement du circuit de carburant obstrués.Moteur remisé sans traitement ou vidange de l'essence, ou plein fait avec un mauvais carburant.	Vérifier le élément du filtre à air. Nettoyer ou replacer selon le besoin.Vidanger le carburant et le carburateur.Remplir d'essence fraîche.
La prise c.a. ne fonctionne pas.	Disjoncteur déclenché.L'appareil branché est défectueux.	Enclencher le disjoncteur c.a.Essayer un autre article.
Le générateur émet un cognement ou un clicuttement.	Un cognement ou un clicuttement sous une lourde charge est normal.Cependant, s'il a lieu sous une charge normale à un régime moteur régulier, le problème peut provenir de la marque de carburant utilisée.	Choiser une autre marque et s'assurer que l'indice d'octane est supérieur ou égal à 86. Si le problème continue, contacter le centre de réparations agrée le plus proche.
Si le problème persiste après avoir essayé les solutions ci-dessus, contacter le centre de réparations agrée le plus proche pour obtenir de l'aide.
LesSYMPTômes suivants peuvent indiquer des problèmes affectant le niveau d'émissions de l'unité :■ Démarrage difficile ou calage après le démarrage■ Ralenti irrégulier■ Ratés ou retours de flamme sous charge■ Post-combustion (retours de flamme)■ Fumée d'échéppement noire ou consommation de carburant élevé En cas de présence d'un de cesSYMptômes, faire inspecter l'unité et la faire réparer par le centre de réparations agrée le plus proche.

GARANTIE LIMITÉE

COUVERTURE DE LA GARANTIE

Homelite Consumer Products, Inc. (l'entreprise) garantit à l'acheteur original au détail que ce produit de marque Homelite est exempt de tout vice de matériel ou de fabrication et s'engage à réparer ou remplacer, à sa discrétion, tout produit s'avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d'achat :

• Deux ans sur les produits utilisés uniquement par des particuliers ; 90 jours sur les produits utilisés à des fins professionnelles ou commerciales.

Cette garantie s'applique uniquement aux produits vendus aux États-Unis, dans le district fédéral de Columbia, au Canada, au Mexique, à Porto Rico, dans les Îles Vierges ou à Guam.

Cette garantie n'est pas transférable et ne couvre pas les dommages attribuables à des vices autres que les vices de matériel ou de fabrication, ni les dommages liés à une utilisation abusive, ce qui inclut l'omission de faire subir au produit un entretien raisonnable. Les éléments suivants ne sont pas couverts par la garantie :

■ Les frais de transport requis pour envoyer le produit à l'entreprise ou à son représentant autorisé du service à la clientèle en vue de procéder à l'entretien sous garantie du produit, ou pour réexpédier le produit au client à la suite de sa réparation ou de son remplacement. Il incombe à l'acheteur original d'assumer ces frais. - Les dommages attribuables à une utilisation abusive, à un accident, à une mauvaise utilisation, à de la négligence, à une modification, aux effets de la corrosion ou de l'érosion, à l'usure normale ou à des réparations effectuées par quiconque autre que le personnel de l'entreprise ou de son représentant autorisé du service à la clientèle. En outre, la présente garantie exclut :

• Les réglages - bougies, carburateur, réglages du carburateur, allumage, filtres, vidange d'huile
• Les articles soumis à l'usure - cordon du démarreur à rappel, charbons du moteur, goupilles fendues, roues

La garantie est considérée comme nulle si le produit n'est pas installé, entretenu et utilisé conformément aux instructions et aux recommandations de l'entreprise, qui sont décrites dans le manuel d'utilisation du produit. La garantie s'annule également si le produit est utilisé à des fins de location.

L'entreprise n'assumera en aucun cas les frais liés à la réparation ou à l'ajustement du produit, ou les coûts associés à des tâches pour lesquelles elle n'a pas donné son consentement.

CONSERVER LES FACTURES

Une preuve d'achat sous la forme d'un reçu de vente ou de caisse daté est requise pour que l'entreprise ou ses représentants autorisés du service à la clientèle puissent procéder à l'entretien sous garantie du produit.

EXCLUSIONS ET LIMITES

CETTE GARANTIE LIMITÉE REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES. LA DURÉE DE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE, DE QUALITÉ DE CONVENANCE À DES FINS PARTICULIÈRES OU DE TOUT AUTRE COUVERTURE APPLICABLE À CE PRODUIT NE PEUT EXCÉDER LA DURÉE DE LA PRÉSENTE GARANTIE. L'ENTRETIEN SOUS GARANTIE DÉCRIT PRÉCÉDEMMENT CONSTITUE LE SEUL RECOURS PRÉVU AUX TERMES DE LA GARANTIE. L'ENTREPRISE NE PEUT ÊTRE TENUE RESPONSABLE POUR AUCUN DOMMAGE SPÉCIAL, INDIRECT OU CONSÉCUTIF.

CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT PAS D'EXONÉRATION OU DE RÉSERVE POUR CE QUI EST DE LA COUVERTURE DES DOMMAGES DIRECTS OU CONSÉCUTIFS ET DE LA DURÉE DE TOUTE GARANTIE IMPLICITE; IL SE PEUT DONC QUE L'EXONÉRATION PRÉCÉDENTE NE PUISSE S'APPLIQUER.

COMMENT BÉNÉFICIER D'UN ENTRETIEN SOUS GARANTIE

Pour bénéficier d'un entretien sous garantie, composer sans frais le 1-800-242-4672 ou communiquer par écrit à l'adresse suivante : Homelite Consumer Products, Inc., 1428 Pearman Dairy Road, Anderson, SC 29625.

Pour bénéficier d'un entretien sous garantie à l'extérieur des États-Unis, veuillez communiquer avec le concessionnaire local des produits Homelite.

ÉNONCÉ DE GARANTIE SUR LE CONTRÔLE DES ÉMISSIONS POUR LES ÉTATS-UNIS VOS DROITS ET RESPONSABILITÉS EN VERTU DE CETTE GARANTIE

L'U.S. Environmental Protection Agency (EPA) et Chongqing Dajiang Power Equipment Co., Ltd (ci-après « Dajiang ») se font ici le plaisir de vous expliquer la garantie de conformité du dispositif antipollution de votre nouveau petit moteur hors route. Tout nouveau petit moteur hors route doit être conçu, construit et équipé conformément aux strictes réglementations antipollution du gouvernement des États-Unis. Dajiang garantit le système de contrôle des émissions de votre petit moteur hors route pour la période indiquée ci-dessous, à condition que celui-ci n'ait pas fait l'objet d'un usage abusif, d'une modification non approuvée ou d'un mauvais entretien.

Votre système de contrôle des émissions peut inclure des pièces telles que le carburateur, le système d'allumage, le système d'admission et le système d'échappement. Dans l'éventualité d'un problème couvert par la garantie, Dajiang s'engage à réparer gratuitement votre moteur hors route, ce qui comprend le diagnostic, les pièces et la main-d'œuvre.

DURÉE DE LA GARANTIE DU FABRICANT SUR LE DISPOSITIF ANTIPOLLUTION

Les systèmes antipollution des moteurs des modèles 1997 et ultérieurs sont garantis pour une période de deux ans tel qu'indiqué ci-après. Si, au cours de cette période de garantie, l'un ou l'autre des composants ou des dispositifs liés aux émissions présente un vice de matériel ou de fabrication, la réparation ou le remplacement du composant ou du dispositif sera effectué par un centre de service agréé des produits Dajiang.

RESPONSABILITÉS DE L'ACHETEUR OU DU PROPRIÉTAIRE AU REGARD DE LA GARANTIE

En tant qu'acheteur ou propriétaire de ce petit moteur hors route, vous êtes tenu d'effectuer les séquences d'entretien indiquées dans le manuel du propriétaire fourni par le fabricant. Aux fins de la garantie, Dajiang recommande de conserver tous les reçus relatifs à l'entretien du moteur. Toutefois, Dajiang ne peut pas refuser la couverture de la garantie pour quelque raison que ce soit en raison du manque de reçus ou parce que vous avez omis d'effectuer toutes les séquences d'entretien prévues.

Toutefois, en tant qu'acheteur ou propriétaire du petit moteur hors route, vous devez savoir que Dajiang peut nier toute responsabilité et toute obligation de sa part tel que stipulé dans la garantie si la défaillance de ce moteur ou d'une de ses pièces est due à un usage abusif, à la négligence, à un mauvais entretien, à des modifications non approuvées ou encore, à l'utilisation de pièces contrefaites ou provenant du « marché gris » et qui n'ont pas été fabriquées, fournies ou approuvées par Dajiang.

Vous êtes tenu de confier votre moteur à un centre agréé de service de la garantie de Dajiang dès qu'un problème se présente. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.

Pour fixer un rendez-vous d'entretien sous garantie, veuillez communiquer avec le détaillant ou un centre agréé de service de la garantie de Dajiang.

AVIS IMPORTANT : Cette déclaration de garantie fait état de vos droits et de vos obligations au titre de la garantie de conformité du dispositif antipollution, laquelle vous est fournie par Dajiang en vertu des lois fédérales. La garantie de conformité du dispositif antipollution s'applique uniquement au dispositif antipollution de votre nouveau moteur. En cas de conflit entre la garantie de conformité du dispositif antipollution et la garantie de Dajiang, la garantie de conformité du dispositif antipollution s'applique, sauf dans les circonstances où la période de la garantie de Dajiang est plus longue. Ces deux garanties mentionnent des obligations et des droits importants concernant votre nouveau moteur.

L'entretien sous garantie doit uniquement être confié à un centre agréé de service de la garantie de Dajiang. Au moment de demander un entretien sous garantie, il est nécessaire de fournir une preuve de la date de vente à l'acheteur ou au propriétaire d'origine. L'acheteur ou le propriétaire doit assumer toutes les dépenses ou tous les autres frais liés aux appels au service des réparations ou au transport du produit en direction ou en provenance du centre d'inspection ou de réparations. L'acheteur ou le propriétaire est également responsable de tous les dommages ou de toutes les pertes subis pendant le transport ou l'expédition du moteur aux fins d'inspection ou de réparations sous garantie.

POUR TOUTE QUESTION CONCERNANT VOS DROITS ET VOS RESPONSABILITÉS AU TITRE DE LA GARANTIE, VEUILLEZ COMMUNIQUER AVEC DAJIANG OU SON AGENT REPRÉSENTANT AU NUMÉRO SUIVANT : 1-770-360-0069.

II. GARANTIE DE CONFORMITE DU DISPOSITIF ANTIPOLLUTION

Garantie de conformité du dispositif antipollution applicable aux moteurs des modèles 1997 et ultérieurs :

(a) Applicabilité : Cette garantie s'applique aux moteurs des modèles 1997 et ultérieurs. La période de la garantie de conformité du dispositif antipollution commence à la date d'achat ou de livraison du nouveau moteur ou du nouvel appareil à l'acheteur (et utilisateur) final ou au propriétaire d'origine et se poursuit pendant les 24 mois suivants. (b) Couverture générale de garantie sur le contrôle des émissions : Dajiang garantit à l'acheteur (et utilisateur) final ou au propriétaire d'origine du nouveau moteur ou du nouvel appareil ainsi qu'à tous les autres acheteurs ou propriétaires que ce moteur est : (1) Conçu, construit et équipé conformément à toutes les réglementations applicables adoptées par l'Environmental Protection Agency (EPA) conformément à son pouvoir respectif. (2) Exempt de défaut de matériel ou de fabrication qui, en tout temps pendant la période de la garantie de conformité du dispositif antipollution, ferait en sorte que des pièces du système relatif aux émissions couvertes par la garantie ne seraient pas identiques en tous points à celles décrites dans la demande de certification du fabricant du moteur.

La garantie de conformité du dispositif antipollution s'applique uniquement aux pièces du système relatif aux émissions de votre moteur présentées ici :

(1) Toutes les pièces du système relatif aux émissions couvertes par une garantie qui ne doivent pas être remplacées aux fins d'entretien selon le manuel d'utilisation sont garanties pendant la période de la garantie de conformité du dispositif antipollution. Si la pièce s'avère défectueuse pendant la période de couverture de la garantie, elle sera réparée ou remplacée par Dajiang, conformément à la sous-section (4) ci-dessous. Cela exclut toutes les pièces contrefaites ou qui proviennent du « marché gris ».

PARMI LES PIÈCES DE SYSTÈMES RELATIFS AUX ÉMISSIONS, ON RETROUVE :

1) Système de contrôle d'alimentation en carburant :

a) Ensemble carburateur et ses composants internes. b) Filtre à carburant (le cas échéant) c) Joints statiques du carburateur d) Pompe à carburant (le cas échéant)

2) Système d'admission d'air, notamment :

a) Tuyau/tubulure d'admission b) Purificateur d'air

3) Système d'allumage, notamment :

a) Bougie d'allumage b) Module/bobine d'allumage

4) Ensemble silencieux (le cas échéant), notamment :

a) Joint d'échappement b) Tubulure d'échappement

5) Systèmes d'évaporation :

a) Canalisations de carburant b) Raccords de la canalisation d'essence c) Réservoir à charbon actif d) Supports de montage du réservoir e) Raccord du port de purge du carburateur f) Réservoir de carburant g) Bouchon du réservoir de carburant h) Colliers

6) Pièces diverses, notamment :

a) Tuyaux flexibles, courroies et connecteurs.

Risque d'incendie. Vérifier l'absence de débordement ou de fuite de carburant. Arrêter le moteur avant de faire le plein.

Ajouter du lubrifiant jusqu'au repère de remplissage pour démarrer. Le moteur ne démarrera pas ou s'arrêtera si le niveau de lubrifiant est bas.

Le produit ne comprend pas de piquet de terre ou de fil en cuivre. Le code électrique américain (National Electric Code) requiert un générateur pour une bonne mise à la terre approuvée. Appeler un électricien pour connaître les exigences locales de mise à la terre.

Couteau utilisé Clé à douille de 13 mm Clé polygonale de 11 mm et 17 mm

Les gaz d'échappement de ce produit contiennent des produits chimiques identifiés par l'État de Californie comme causes de cancer, de malformations congénitales et d'autres troubles de l'appareil reproducteur. PROPOSITION 65 DE L'ÉTAT DE CALIFORNIE

Pour tout entretien ou réparation du produit, contacter le centre de réparations Homelite agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l'adresse du centre de réparations agréé le plus proche, téléphoner au 1-800-242-4672, ou visiter notre site www.homelite.com.

PIÈCES DE RECHANGE

Le numéro de modèle se trouve sur une plaquette ou étiquette placée sur le bâti. Noter le numéro de série dans l'espace ci-dessous.

NUMÉRO DE MODÈLE

NUMÉRO DE SÉRIE

SERVICE
