VE-L30-T - Support mural TV VISA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Support mural pour téléviseur
Matériau	Acier
Épaisseur du mur recommandée	Minimum 60 mm
Profondeur de fixation	3 mm
Compatibilité VESA	Standard VESA (non précisé)
Orientation	Pivotant et inclinable
Installation	Fixation murale avec vis
Charge maximale	Non précisé
Type de mur compatible	Mur solide (béton, brique)
Réglage horizontal	Oui
Réglage vertical	Oui
Couleur	Noir
Accessoires inclus	Vis et chevilles (non précisé)
Poids du support	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - VE-L30-T VISA

Comment installer le VISA VE-L30-T ?

Pour installer le VISA VE-L30-T, commencez par lire le manuel d'instructions fourni. Assurez-vous de disposer de tous les outils nécessaires. Suivez les étapes indiquées pour le montage et la connexion aux sources d'alimentation.

Que faire si le VISA VE-L30-T ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Testez l'appareil sur une autre prise si nécessaire. Si le problème persiste, consultez le service clientèle.

Comment réinitialiser le VISA VE-L30-T ?

Pour réinitialiser le VISA VE-L30-T, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quels sont les problèmes de surchauffe possibles avec le VISA VE-L30-T ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Vérifiez si le ventilateur fonctionne correctement. Si l'appareil surchauffe toujours, contactez le support technique.

Comment nettoyer le VISA VE-L30-T ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez l'utilisation de produits chimiques agressifs ou de liquides qui pourraient endommager l'appareil.

Y a-t-il une garantie pour le VISA VE-L30-T ?

Oui, le VISA VE-L30-T est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation de garantie.

Où puis-je trouver des pièces de rechange pour le VISA VE-L30-T ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou de distributeurs agréés. Consultez le site Web de VISA pour plus d'informations.

Comment contacter le service clientèle pour le VISA VE-L30-T ?

Vous pouvez contacter le service clientèle de VISA via leur site Web, par téléphone ou par e-mail. Les heures d'ouverture et les coordonnées sont disponibles sur leur site.

MODE D'EMPLOI VE-L30-T VISA

Livret d'instructions et de montage du support pour moniteur / TV lcd/plasma

Kit d'outils:

Sachet 1	(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4		Sachet 4	(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8
Sachet 2	(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5		Sachet 5	(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5
Sachet 3	(x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6		Sachet 6	(x4) Tire-fond de 5,5 cm (x4) Rondelle
Sachet 7		(x4) Chevilles 10x60
Sachet de vis pour l'assemblage		(x4) Vis Allen M8x15 (x4) Ecrou M8 (x4) Rondelle M8 (x2) Clé Allen S=6; S=4

Outils nécessaires:

✓ Tournevis cruciforme Déteur de montants pour les installations sur des murs en pierres sèches Clé à douille Perceuse électrique avec mèche de 10mm pour toute installation sur des murs en maçonnerie.

Attention:

Étudier attentivement les instructions et les schémas de montage avant d'installer et d'utiliser le support.

Nous déclinons toute responsabilité en cas de non-respect des instructions, des restrictions d'utilisation ou de modifications apportées au produit.

Precautions:

La capacité maximale du support figure sur sa boîte. Ne jamais surcharger le support.

L'installateur devra s'assurer de la validité et de la composition du mur où sera installé le support en évitant les structures ne étant pas suffisamment robustes pour ce type d'utilisation.

Le produit est conçu pour être installé sur des murs/parois en briques pleines en terre cuite, en béton armé, en bois plein ou sur des poutres en bois.

Pour les installations sur du bois, il faut utiliser exclusivement les vis taraudeaux fournies, sans les chevilles. Pour les installations sur des murs réalisés avec un autre matériel, nous vous conseillons de vous adresser à un installateur qualifié.

1ERE ETAPE - Montage de la base de fixation

Outils: Perceuse, mèches widia 10mm, tournevis.

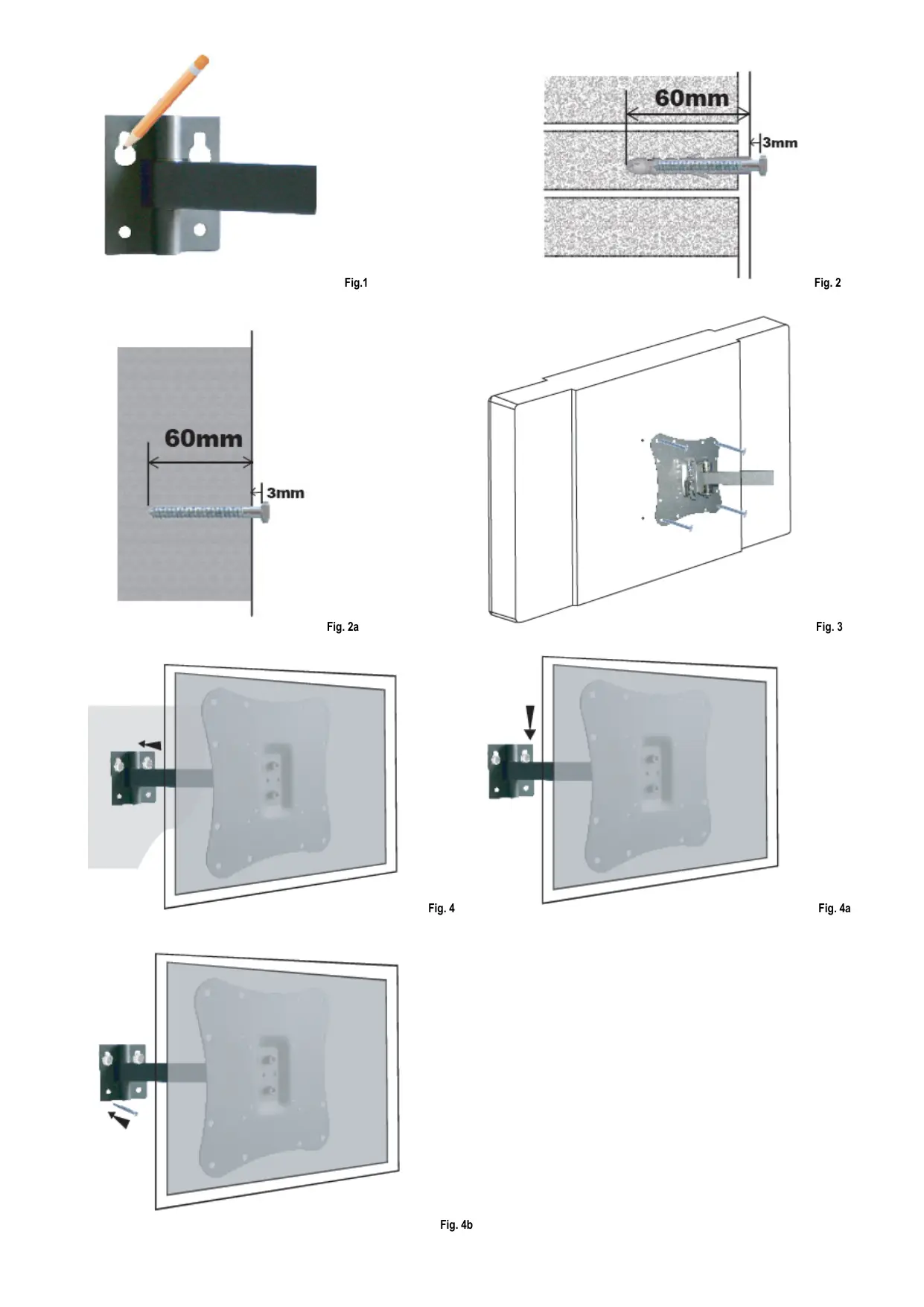

a) Choisir l'emplacement où installer le produit en évitant les points de passage des canalisations et des câbles électriques. b) Placez la base du support sur le mur dans la position désirée et marquez sur le mur les quatre trous à percer.

Pour les murs en maçonnerie : réaliser le perçage à l'aide de la perceuse. Insérer les chevilles (sachet 7), visser seulement les deux vis supérieures (sachet 6) sans les serrer complètement, laissant au moins 3 mm du mur (voir fig. 2)

N. B. le support viendra se positionner au mur seulement après l'avoir fixé au TV/Moniteur. Pour les cloisons en bois : suivre la même procédure à partir du point b sans toutefois effectuer le perçage pour les chevilles.

ETAPE 2 - Montage du bras sur le panneau arrêté du LCD

Important: Ne JAMAIS effectuer le montage lorsque le moniteur LCD/PLASMA est branché au réseau électrique et/ou que l'écran est orienté vers le sol afin d'éviter tout risque d'endommagement de sa surface.

Examiner la partie arrière du moniteur LCD/PLASMA:

• si sa surface est plate, fixer le bras sans utiliser les entretoises (voir fig. 3);
• sinon, besoin le KIT approprié

Attention à ne pas trop serrer les boulons.

ETAPE 3 - Assemblage final

Pour terminer l'installation:

• insérer le support avec le moniteur LCD/PLASMA monté, faisant passer la tête des deux boulons déjà fixés au mur, dans les deux fentes appropriées, situées sur la base du support (voir fig. 4)
• Faire glisser le support vers le bas de manière à ce que les boulons arrivent en fin de course de la fente (voir Fig. 4a)
• insérer les deux boulons restants dans les trous encore libres sur la plaque postérieure du support et serrer complètement tous les boulons (voir Fig. 4b)

Réglages:

Il est possible de régler l'angle d'inclinaison verticale (Tilt) sur la plupart des modèles à l'aide de la poignée de couleur grise située sur la plaque du support se fixant au moniteur.

Dévisser la poignée en la faisant tourner dans le sens contraire des aiguilles d'une montre, régler l'inclinaison puis serrer à nouveau pour bloquer l'ensemble dans la position choisie.

Il est possible d'effectuer d'autres réglages du point de vision en bougeant le bras jusqu'à la position souhaitée.

Si la fixation des points de rotation (pivots) s'avère trop ou trop peu serrée, il est possible de les desserrer ou de les resserrer en utilisant la clé Allen prévue à cet effet (6).

Entretien:

Pour le nettoyage, utiliser un chiffon humide avec une solution d'eau tiède et de savon neutre.

Ne pas utiliser de solvants.

Garantie

Par la présente garantie, le Producteur s'engage à remplacer le produit uniquement en cas de défauts de fabrication limitant l'utilisation prévue de celui-ci.

La présente garantie ne couvre pas les accidents directs ou indirects ou encore les dommages provoqués par l'utilisation du produit, des accidents, des manipulations ou utilisations impropres, le non-respect des instructions, des négligences ou tout autre type d'utilisation.

Le producteur ne pourrait en aucun cas être considéré comme responsable en cas d'accident.

La présente garantie couvre toutes les autres garanties, implicites et/ou explicites.

Le Producteur est la seule autorité responsable de cette garantie. Aucune autre partie n'a le droit d'interpréter d'éventuelles responsabilités apparues avant ou après la vente du produit.

La présente garantie limite vaut uniquement pour le premier acquéreur original et a une durée de 5 ans.
