| Type de produit | Amplificateur audio |
| Caractéristiques techniques principales | Amplification à transistor, 7 canaux, puissance de 100 W par canal |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | 43 x 33 x 15 cm |
| Poids | 8 kg |
| Compatibilités | Compatible avec les systèmes audio 5.1 et 7.1 |
| Type de batterie | Non applicable |
| Tension | 220-240 V |
| Puissance | 700 W total |
| Fonctions principales | Décodage Dolby Digital, DTS, entrée HDMI, Bluetooth |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'humidité |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles auprès du fabricant |
| Sécurité | Protection contre les surcharges, court-circuit et surchauffe |
| Informations générales utiles | Garantie de 2 ans, support technique disponible |
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice R-972 - SHERWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R-972 de la marque SHERWOOD.

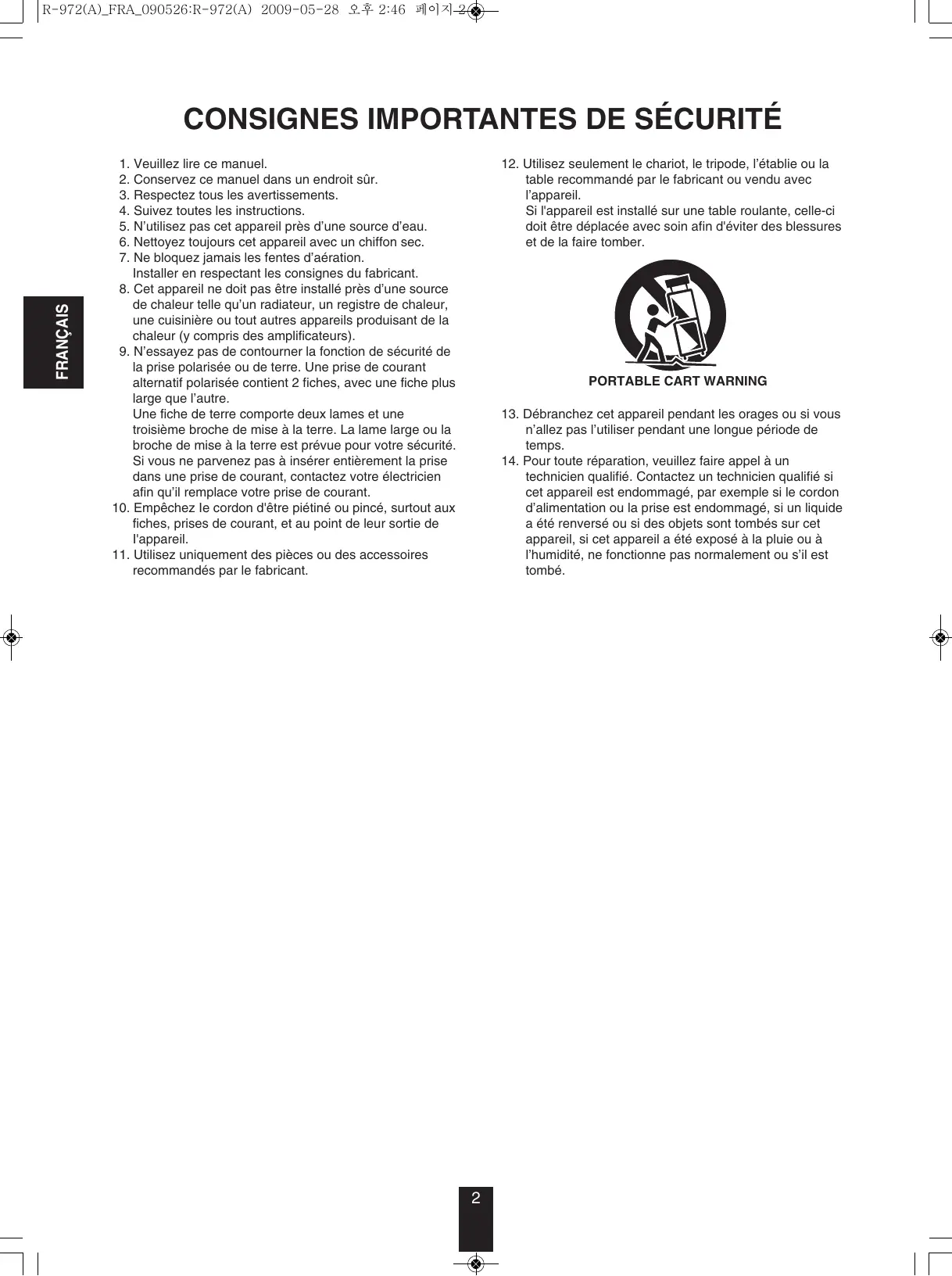

4. Suivez toutes les instructions. 5. N’utilisez pas cet appareil près d’une source d’eau. 6. Nettoyez toujours cet appareil avec un chiffon sec. 7. Ne bloquez jamais les fentes d’aération. Installer en respectant les consignes du fabricant. 8. Cet appareil ne doit pas être installé près d’une source de chaleur telle qu’un radiateur, un registre de chaleur, une cuisinière ou tout autres appareils produisant de la chaleur (y compris des amplificateurs). 9. N’essayez pas de contourner la fonction de sécurité de la prise polarisée ou de terre. Une prise de courant alternatif polarisée contient 2 fiches, avec une fiche plus large que l’autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame large ou la broche de mise à la terre est prévue pour votre sécurité. Si vous ne parvenez pas à insérer entièrement la prise dans une prise de courant, contactez votre électricien afin qu’il remplace votre prise de courant. 10. Empêchez Ie cordon d'être piétiné ou pincé, surtout aux fiches, prises de courant, et au point de leur sortie de I'appareil. 11. Utilisez uniquement des pièces ou des accessoires recommandés par le fabricant.
Si l'appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d'éviter des blessures et de la faire tomber.
13. Débranchez cet appareil pendant les orages ou si vous n’allez pas l’utiliser pendant une longue période de temps. 14. Pour toute réparation, veuillez faire appel à un technicien qualifié. Contactez un technicien qualifié si cet appareil est endommagé, par exemple si le cordon d’alimentation ou la prise est endommagé, si un liquide a été renversé ou si des objets sont tombés sur cet appareil, si cet appareil a été exposé à la pluie ou à l’humidité, ne fonctionne pas normalement ou s’il est tombé.
Cette note a pour objet d'appeler l'attention de l'installateur du système de CATV sur l'article 820-40 du CNE qui fournit des directives pour la mise à la terre convenable et signale, en particulier, que le câble de masse doit être relié au dispositif de mise à la terre du bâtiment, aussi près que possible du point d'entrée du câble.
• Réorienter ou déplacer l’antenne réceptrice. • Éloigner davantage l'appareil du récepteur. • Connecter l'équipement à un circuit différent de celui auquel le récepteur est connecté. • Contacter votre revendeur ou un technicien radio/TV qualifié. Attention : Tout changement ou toute modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet appareil. Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.
États-Unis États-Unis. En tant que partenaire de ENERGY ® STAR , Sherwood certifie que ce produit répond ® aux directives de ENERGY STAR en matière d’efficacité énergétique.
• Eviter d'installer dans des endroits trop chauds ou trop froids, ou dans une zone exposée directement au soleil ou à équipement de chauffage. • Protéger l'appareil contre I'humidité, I'eau et la poussière. • Eviter que des objets étrangers pénètrent dans l'appareil. • Pour ne pas gêner la ventilation, les fentes de ventilation, ne doivent pas être couvertes par des objets tels que des journaux, nappes de table, rideaux etc. • Ne placer sur l'appareil aucune source de flamme nue, telle que des chandelles allumées. • Il faut tenir compte de la protection de l'environnement lors de la mise au rebut des piles. • L'appareil ne doit pas être exposé au ruissellement ni à la projection d'eau. • Aucun objet rempli de liquide, un vase par exemple, ne doit être placé sur l'appareil. • Ne pas mettre en contact des insecticides, du benzène ou un diluent avec l'appareil. • Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre. ¢ Remarques concernant le cordon CA et la prise secteur • L'appareil reste sous tension tant qu'il est branché à une prise secteur, même s'il est éteint. • Pour déconnecter complètement cet appareil du secteur, il faut le débrancher de la prise secteur. • Lors de l'installation de cet appareil, il faut s'assurer que la prise secteur utilisée est facilement accessible. • Débrancher l'appareil du secteur s'il ne va pas être utilisé pendant une longue période.
• Vérifiez que tous les raccordements sont correctement faits et bien serrés. Dans le cas contraire, il risque d'y avoir perte de son, augmentation de bruit ou endommagement du récepteur.
VIDEO 2 lecteur DVD, etc.
Étant donné qu’une connexion HDMI-vers-DVI ne prend pas en charge les signaux audio, vous devez effectuer des raccordements audio pour écouter les signaux audio des composants équipés d’interfaces DVI-D. (Pour plus de détails, reportez-vous au mode d’emploi du composant à connecter.) • Si vous connectez les entrées HDMI à vos composants vidéo, il vous sera plus facile d’effectuer les réglages par défaut suivants. • Si votre connexion HDMI est différente des réglages par défaut, vous devez attribuer les entrées HDMI utilisées selon la procédure "Sélection de HDMI Assign (ATTRIBUTION HDMI)" de la page 70. • Les réglages par défaut sont : HDMI 1 : VIDEO 1, HDMI 2 : VIDEO 2, HDMI 3 : VIDEO 3, HDMI 4 : VIDEO 4 ¢ Système de protection des droits d'auteur • Cet appareil intègre la technologie HDCP (High-bandwidth Digital Contents Protection) de protection des droits d'auteur des signaux vidéo numériques contre la copie illégale. HDCP doit également être prise en charge par les composants connectés à cet appareil. • Cet appareil est compatible à HDMI Ver. 1.3. • HDMI, le logo HDMI et l’Interface Multimédia Haute Définition sont des marques déposées ou commerciales de HDMI Licensing LLC.
• Les signaux vidéo ne seront pas reproduits correctement si un composant incompatible HDCP est connecté. • Si les résolutions des signaux vidéo qui proviennent des sorties MONITOR OUT et de votre moniteur télé ne correspondent pas, l’image ne sera pas claire, ou pas naturelle ou ne s’affiche pas du tout. Dans ce cas, changez le paramètre de la résolution de l'unité ou du composant source (lecteur DVD, etc.) pour qu’il corresponde à celui du moniteur télé. (Pour plus de détails, voir "Sélection de Vidéo Scaling (conversion vers une résolution supérieure)" à la page 59 ou le mode d’emploi du composant à source). • Si vous ne souhaitez voir que la vidéo à la télé, pas d’audio, vous devez régler la sortie HDMI Audio Output t sur Off (désactivé) pour ne pas avoir de signal audio numérique issu de la sortie HDMI MONITOR OUT du récepteur. (Pour plus de détails, voir "Sélection de la sortie HDMI Audio Output" à la page 60.) ¢ Réglages par défaut des entrées composante vidéo : (*2) • Si vous connectez les entrées COMPONENT VIDEO à vos composants vidéo, il vous sera plus facile d’effectuer les réglages par défaut suivants. • Si vos connexions composante vidéo sont différentes des réglages par défaut, vous devez attribuer les entrées COMPONENT VIDEO utilisées selon la procédure "Sélection de Video Assign (ATTRIBUTION VIDEO)" de la page 70. • Les réglages par défaut sont : COMPONENT IN 1 : VIDEO 1, COMPONENT IN 2 : VIDEO 2, COMPONENT IN 3 : VIDEO 3 • Il y a trois types de prises vidéo (COMPOSANTE VIDEO, S-VIDEO et COMPOSITE VIDEO) pour les raccordements vidéo analogiques et les connecteurs HDMI pour les raccordements audio/vidéo numériques. Il faut donc les connecter aux prises vidéo correspondantes en fonction de leurs caractéristiques. • À titre de référence, voici la qualité d'image dans l'ordre d'excellence : "HDMI” > "COMPONENT" > "S-VIDEO" > "(composite) VIDEO" . • Lors de raccordements COMPOSANTE VIDEO, connectez "Y" à "Y", "PB/CB" à "CB"(ou "B-Y", "PB") et "PR/CR" à "CR" (ou "R-Y", "PR"). • Lorsque vous enregistrez des programmes de sources vidéo via les prises de sortie VIDEO 1 OUT ou lorsque vous regardez des programmes depuis la source ROOM 2 via la prise de sortie ROOM 2 OUT, vous devez utiliser les mêmes types de prises vidéo que celles utilisées lors de lecture à l'aide de composants vidéo tels que les lecteurs DVD, tuner télévision par câble etc.
• Cette unité est équipée d'une fonction qui convertit de façon ascendante les signaux vidéo dans des signaux vidéo de qualité supérieure, et qui convertit de façon descendante les signaux vidéo dans des signaux vidéo de qualité inférieure et les reproduit aux sorties MONITOR OUT. • Vous devez régler correctement les sorties Monitor Out et le Mode Vidéo pour pouvoir reproduire les signaux vidéo depuis les sorties MONITOR OUT connectées, en tenant compte des connexions vidéo entre cette unité et les composants vidéo. (Pour plus de détails, voir "Sélection de Monitor Output" à la page 59 et "Sélection de Vidéo Mode " à la page 70). • En fonction de la configuration de chaque sortie Monitor Output, le flux du signal vidéo est comme suit : ¢ Lorsque la sortie Monitor Output est réglée sur HDMI
• Les signaux audio numériques (injectés dans les entrées OPTICAL ou COAXIAL DIGITAL IN) peuvent être reproduits depuis OPTICAL DIGITAL OUT. Toutefois, les signaux audio numériques entrées par HDMI IN ne peuvent pas être reproduits depuis OPTICAL DIGITAL OUT. ¢ Flux de signal audio
Enregistreur MD, Graveur de produire des signaux numériques Surround de format DTS, CD avec ENTRÉE OPTIQUE NUMERIQUE Dolby Digital ou PCM etc. • Si un composant avec une entrée optique OPTICAL IN est Composant avec SORTIE NUMERIQUE OPTIQUE connecté à la sortie optique OPTICAL OUT de cet appareil, vous pouvez enregistrer des CD avec une très grande qualité sonore, Composant avec SORTIE etc. sans dégradation. NUMERIQUE OPTIQUE • Pour plus de détails, reportez-vous au manuel de l'utilisateur du Composant avec SORTIE composant à connecter. NUMERIQUE OPTIQUE • Lorsque vous faites une connexion NUMERIQUE COAXIALE, un câble COAXIAL 75 Ω doit être utilisé et non un câble AUDIO Composant avec SORTIE NUMERIQUE OPTIQUE classique. • Quelques câbles de fibre optique disponibles dans le commerce Composant avec SORTIE ne peuvent être utilisés avec cet équipement. Si un câble de NUMERIQUE COAXIALE fibre optique ne peut pas être connecté à votre équipement, consultez votre revendeur ou un service spécialisé qui vous est Composant avec SORTIE NUMERIQUE COAXIALE proche. ¢ Remarques : • Sur un composant, il faut ou faire une connexion NUMERIQUE OPTIQUE ou une connexion NUMERIQUE COAXIALE. (On n'a pas besoin des deux à la fois.) • En fonction du format des signaux audio numériques à l’entrée du connecteur HDMI IN, certains signaux numériques ne peuvent pas être reproduits à partir de la prise de sortie optique OPTICAL OUT. ¢ Réglages par défaut des entrées numériques
• Si vos connexions DIGITAL sont différentes des réglages par défaut, vous devez attribuer les entrées DIGITAL utilisées selon la procédure "Sélection de Audio Assign (ATTRIBUTION AUDIO)" de la page 70. • Les réglages par défaut sont : OPTICAL IN 1:VIDEO 1, OPTICAL IN 2:VIDEO 2, OPTICAL IN 3:VIDEO 3, OPTICAL IN 4: VIDEO 4 (Avant) OPTICAL IN 5: VIDEO 5, COAXIAL IN 1 : CD
• Pour améliorer les basses fréquences (son riche en graves), connectez un subwoofer amplifié. ¢ Remarques : • Après l'installation des enceintes, réglez d'abord leurs paramètres en fonction de votre environnement et de leur disposition (Pour plus de détails, voir "CONFIGURATION DES ENCEINTES / ECOUTE" à la page 61). • En fonction des paramètres des enceintes, certains canaux des sorties PRE OUT ne peuvent pas reproduire les signaux audio.
"Emplacement des enceintes" à la page 12. • Après l'installation des enceintes, réglez d'abord leurs paramètres en fonction de votre environnement et de leur disposition. (Pour plus de détails, voir "CONFIGURATION DES ENCEINTES / ECOUTE" à la page 61).
• Pour alimenter les enceintes capables d’assurer la bi-amplification, vous devez attribuer l'amplificateur de puissance à "BI-AMP". ¢ Remarque : • Avant d’effectuer les connexions bi-amp, retirez les barres de court-circuit des bornes de vos enceintes.
à une prise secteur. Vous risqueriez une électrocution.
L'emplacement idéal des enceintes varie en fonction de la taille de votre pièce, du revêtement des murs, etc. Voici un exemple typique d'emplacement de enceintes : ¢ Enceintes avant gauche et droite et enceinte centrale • Placez si possible, les enceintes avant de manière que leurs surfaces frontales soient alignées avec la télé ou l'écran. • Placez l'enceinte centrale entre les enceintes avant gauche et droite non loin de la position d'écoute de ces derniers. • Placez chaque enceinte de manière que le son soit orienté vers les oreilles de l'auditeur qui est dans la position d'écoute principale. ¢ Enceintes surround gauche et droite
¢ Enceintes surround arrière gauche et droite • Placez les enceintes surround arrière à l’arrière en face et à une courte distance des enceintes frontales. • Si vous utilisez une seule enceinte surround arrière, placezla à l’arrière en face et dans une position (0 à 20 cm) plu élevée que les enceintes frontales surround. • Il est recommandé de placer les enceintes surround arrière orientées légèrement vers le bas. Ceci empêche la réflexion des signaux des enceintes surround arrière sur la télé ou sur l’écran du centre frontal, qui provoquerait des interférences et rendrait les mouvements depuis l’avant vers l’arrière moins nets. ¢ Subwoofer (Enceinte d'extrêmes graves) • Le subwoofer reproduit les basses fréquences (son riche en graves). Placez un subwoofer n'importe où en face.
• En fonction de la connexion des enceintes de ROOM 2, vous aurez les deux configurations suivantes. • Dans le cas où vous connectez les enceintes de ROOM 2 directement à ce récepteur, et parce que ce dernier ne peut pas alimenter les enceintes surround arrière et les enceintes ROOM 2 simultanément, vous devez attribuer l'amplificateur de puissance correctement en fonction de la manière dont vous allez les utiliser. (Pour plus de détails, voir "Sélection de AMP Assign" à la page 58).
• Lors de raccordement des bornes des haut-parleurs ROOM 2 aux enceintes. Ce récepteur
XM tout près d’une fenêtre orientée vers le sud. Lors des raccordements, reportez-vous également au mode d’emploi du mini-tuner XM. • Pour une meilleure réception, vérifiez la puissance de signal de la radio XM à l'aide du mode d'affichage puissance de signal, puis réglez la position du mini-tuner XM jusqu'à ce que "SIGNAL: GOOD" soit affiché. (Pour plus de détails, voir "Afficher les informations XM" à la page 47). • Pour écouter la Radio Satellite XM, voir "Radio Satellite XM (uniquement en Amérique du Nord)" à la page 45.
• L'antenne est toujours en contact avec ce récepteur, même s'il y a des obstacles tels que murs, meubles, etc. et reste contrôlable par la télécommande universelle de ce récepteur. Ainsi vous pouvez contrôler ce récepteur depuis une autre pièce à l'aide de la télécommande universelle sans avoir à utiliser un système multipièces. (Pour plus de détails, voir "RACCORDEMENT DES ENTREES ET SORTIES NUMERIQUES" à la page 10).
• Si les murs sont trop épais ou la distance dépasse la portée, vous ne pouvez pas contrôler ce récepteur depuis une autre pièce à l'aide de la télécommande universelle. Dans un tel cas, connectez le système multipièces à ce récepteur et mettez le signal de transmission sur le mode "IR" (Infrarouge). (Pour plus de détails, voir "Changer le signal de transmission" à la page 30).
• Pour utiliser la fonction Configuration Auto, connectez le microphone fourni à la prise Trinnov Mic. (Pour plus de détails, voir "Sélection de Configuration Auto de l'optimiseur Trinnov" à la page 61).
• La prise IR IN permet de contrôler ce récepteur à partir d'une autre pièce (Room 2 ou Room 3) à l’aide de la télécommande. • Pour contrôler ce récepteur à partir d'une autre pièce à l’aide de la télécommande, connectez la prise IR IN à la sortie de la boîte de connexion. • Si ce récepteur est placé dans un meuble ou un autre endroit fermé où les signaux de la télécommande ne peuvent pas l'atteindre, alors le contrôle du récepteur risque de ne pas être possible. Dans un tel cas, connectez la prise IR IN à la sortie de la boîte de connexion. • Pour contrôler d'autres équipements compatibles à partir d'une autre pièce à l'aide de la télécommande universelle, connectez l'émetteur IR à la prise IR OUT. ¢ Remarques : • Le contrôle du récepteur risque de ne pas être efficace si le récepteur IR est exposé à une lumière de forte intensité telle que les rayons directs du soleil ou un éclairage fluorescent. • Lorsque le mode du signal de transmission est sur "RF", le récepteur IR ne peut pas accepter le faisceau RF depuis la télécommande universelle et le contrôle du récepteur risque de ne pas être efficace. Toutefois, parce que l'émetteur IR peut transmettre des faisceaux IR qui sont convertis en signaux RF, vous pouvez l'utiliser pour contrôler d'autres équipements compatibles.
(kit pour système multipièces)
(kit pour système multipièces)
(kit pour système multipièces)
• Pour connecter la prise DC TRIGGER OUT à une source d’entrée particulière, voir "Sélection de DC Trigger" à la page 72. ¢ Remarques : • Cette tension de sortie (12 V c.c, 100 mA) ne sert qu’à contrôler l’état, elle n’est pas suffisante pour l’alimentation. • Pour la connexion DC TRIGGER, vous devez utiliser un câble stéréo mini et non un câble mono mini.
• La programmation des mises à jour et le contrôle externe doivent être effectués par un personnel qualifié, c'est pour cela que nous conseillons que fassiez appel à des installateurs qualifiés. Pour plus d’informations sur les mises à jour et le contrôle externe, visitez le de Sherwood à www.sherwoodamerica.com ou contactez votre revendeur. • Ne débranchez pas le câble de liaison lors des opérations de mise à jour etc. Si cela arrive, cela peut entraîner un dysfonctionnement ou un dommage à l'unité.
Vers une prise secteur.
19. Touche SPEAKER (enceintes)
• Si la connexion OPTICAL IN 5 est différente des réglages par défaut, vous devez attribuer les entrées DIGITAL IN que vous avez utilisées dans "Sélection de Audio Assign" à la page 70. • Si vous connectez les entrées COMPONENT VIDEO IN du panneau arrière à votre composant vidéo, vous devez attribuer les entrées COMPONENT VIDEO IN que vous avez utilisées dans "Sélection de Video Assign" à la page 70. • Si vous connectez les entrées HDMI IN du panneau arrière à votre composant vidéo, vous devez attribuer les entrées HDMI IN que vous avez utilisées dans "Sélection de HDMI Assign" à la page 70.
• Vous pouvez utiliser ce port pour connecter votre PC et effectuer les mises à jour. (Pour plus de détails, voir "CONNEXION DE PC POUR LES MISES À JOUR" à la page 16).
(Pour plus de détails, voir "UTILISATION DE LA TELECOMMANDE" à la page 22). • Les touches numériques de la télécommande ont des fonctions différentes selon les appareils utilisés. Pour plus de détails, voir "TABLEAU DES FONCTIONS DES TOUCHES NUMERIQUES" à la page suivante. ¢ A propos du signal de transmission Cette télécommande peut émettre non seulement des faisceaux infrarouges employés dans les télécommandes conventionnelles (dont la télécommande de ROOM 2), mais aussi des signaux FR (Fréquence Radio) qui sont plus puissants que les anciens. Pour contrôler ce récepteur et d'autres composants, cette télécommande doit émettre des faisceaux infrarouges. Pour contrôler ce récepteur à partir de distances plus grandes, même s'il y a des obstacles tels que murs, meubles, etc., cette télécommande doit émettre des signaux FR. Par conséquent, en fonction de votre emploi de cette télécommande, vous devez régler le mode de transmission du signal sur "IR" (par défaut) ou "RF". (Pour plus de détails, voir "Changer le signal de transmission" à la page 30). ¢ Remarques : • Pour recevoir des signaux FR, vous devez connecter l'antenne RF télécommandée à ce récepteur. (Pour plus de détails, voir "CONNEXION DE L'ANTENNE TELECOMMANDEE" à la page 14). • Si le signal de transmission est sur "RF", vous ne pouvez pas contrôler les composants audio et vidéo à l'aide de cette télécommande. Cependant, si l'émetteur IR est connecté à la prise IR OUT, vous pouvez contrôler d'autres composants à l'aide de cette télécommande. (Pour plus de détails, voir "CONNEXION DE SYSTEME MULTIPIECES" à la page 15).
• Pour plus de détails, reportez-vous au mode d’emploi de chaque composant. 20
• Lorsque vous ne pouvez plus contrôler aucun composant, vérifiez si le mode signal de transmission n'est pas réglé sur "RF". (Pour plus de détails, voir "Changer le signal de transmission" à la page 30). • Dans ce cas, pour contrôler le composant, connectez l'émetteur à la prise IR OUT et orientez la télécommande vers le récepteur. (Pour plus de détails, voir "CONNEXION DE L'ANTENNE TELECOMMANDEE" à la page 14 et "CONNEXION DE SYSTEME MULTIPIECES" à la page 15).
• Utilisez la télécommande dans un rayon de 15 mètres (50 pieds) orientée vers le récepteur.
• Si la télécommande ne fonctionne plus, les piles doivent être remplacées. La mise en place des nouvelles piles doit se faire rapidement (quelques minutes) après le retrait des piles usées. • Si les piles usées restent longtemps dans la télécommande ou si cette dernière reste sans piles pendant une plus longue durée, sa mémoire sera effacée. Si cela arrive, vous devez la reprogrammer.
• N'utilisez que des piles alcalines.
Sherwood. Ainsi, vous n’avez pas à entrer le code pour chaque composant Sherwood, à moins que le code ne marche pas. ¢ Remarque : • Si le signal de transmission est sur "RF", vous ne pouvez pas contrôler les composants audio et vidéo à l'aide de cette télécommande. (Pour plus de détails, voir "Changer le signal de transmission" à la page 30).
2. Recherchez le code configuration en fonction du type et la marque du composant, se référer à la " Table des Codes configuration" de la page 85. • Chaque fois qu'une touche Haut (▲)/Bas (▼) est appuyée, le mode change dans cet ordre : → LEARN ↔ RF-IR ↔ DELETE ↔ MACRO ← → CODE ↔ PUNCH ←
ENTER. Exemple : pour entrer "001". • Si le composant s’éteint, le code configuration est correct. • Si le composant ne s’éteint pas, répétez les étapes 2 à 5 ci-dessus, en essayant chaque code jusqu’à ce que vous trouviez un code qui marche avec votre composant. • Si "NG" est affichée, réessayer d'entrer le code correct pendant que "PRESET" et le nombre de 3 chiffres sont affichés.
• La touche AUDIO n’est disponible pour aucun composant audio à l'exception pour ce récepteur. • Durant la procédure de configuration, pour quitter le mode de configuration, appuyez sur une touche DEVICE quelconque.
• Chaque fois qu'une touche Haut (▲)/Bas (▼) est appuyée, le code est sélectionné un par un. • Si le composant s’éteint, le code configuration est correct. • Si le composant ne s’éteint pas, répétez les étapes jusqu’à ce que vous trouviez un code qui marche.
"Table des Codes configuration" à la page 85, il est également possible de rechercher un code parmi tous les codes mémorisés dans la télécommande.
2. Effectuez les étapes 3 et 4 de la procédure "Entrer un code configuration" de la page 22 pour sélectionner le mode de configuration du code ("CODE").
• Si certaines touches ne marchent pas,
1. Placez cette télécommande et l'autre
ENTER et la touche DEVICE du composant pendant plus de 2 seconde.
• Si la commande est transmise avec succès, "OK" sera affichée puis "SEL" se met à clignoter. • Si "ERROR" est affichée puis "SEL" se met à clignoter, cela veut dire que pour une quelconque raison la commande n'est pas transmise. Dans ce cas, répétez les étapes 4 et 5 ci-dessus. ¢ Remarques : • Si un signal incorrect a été transmis ou, dans certains cas, la commande l'autre télécommande ne peut pas être apprise. • Dans certains cas "d'erreur", il suffit de déplacer les télécommandes en les rapprochant ou en les éloignant.
¢ Remarque : • Durant la procédure de configuration, pour quitter le mode de configuration, appuyez sur une touche DEVICE quelconque. 8. Utilisez les touches nouvellement programmées pour s'assurer que la fonction learning a été réalisée correctement.
• Si l'indication "SEL" s'éteint, recommencez à partir de l'étape 2 ci-dessus.
"Entrer un code configuration" de la page 22 pour sélectionner le mode suppression ("DELETE").
• Si l'indication "SEL" s'éteint, recommencez à partir de l'étape 1 ci-dessus.
• Si l'indication SURE s'éteint, recommencez à partir de l'étape 1 ci-dessus.
Exemple: lorsque la touche dont vous souhaitez effacer la commande est PLAY.
• "OK" sera affichée puis "SEL" se met à clignoter.
étapes 1 à 3 ci-dessus.
Exemple : pour lancer la lecture d’un DVD sur le lecteur de DVD connecté aux prises VIDEO 2 de ce récepteur. j. Appuyez sur la touche "AUDIO" pour contrôler ce récepteur. k. Appuyez sur la touche "POWER ON" pour allumer ce récepteur. l. Appuyez sur un des touches "VIDEO 2 (7)" pour sélectionner la source d'entrée souhaitée. m. Appuyez sur la touche "DVD" pour contrôler le lecteur de DVD. n. Appuyez sur la touche "POWER ON" pour allumer le lecteur de DVD. o. Appuyez sur la touche "PLAY (▶)" pour commencer la lecture.
"Entrer un code configuration" de la page 22 pour sélectionner le mode ("MACRO"). • L'indication "M1" sera affichée sur l'écran LCD pendant quelques secondes. • Durant la procédure de configuration macro, pour quitter le mode macro, appuyez sur une touche DEVICE quelconque.
Haut (▲)/Bas (▼) pour sélectionner la touche MACRO à recevoir le programme, puis appuyez sur la touche ENTER.
• "SEL" se met à clignoter. • Si l'indication "SEL" s'éteint, recommencez à partir de l'étape 1 ci-dessus. • "OK" sera affiché. ¢ Pour effacer un programme macro • Pour annuler un programme macro, répétez les étapes 1, 2 et 4 ci-dessus en ignorant l’étape 3. ¢ Pour effacer un programme macro • Lorsqu’un nouveau programme macro est mémorisé dans une touche MACRO à l’aide des étapes 1 et 4 ci-dessus, le programme macro mémorisé dans cette touche est effacé.
Dans ce cas, la fonction macro ne contrôlera pas le composant correspondant correctement. • Assurez-vous que la télécommande est dans portée des composants. • Le contrôle de la fonction macro dépend de l’état dans lequel se trouve le composant correspondant.
• La fonction punch-through permet de contrôler le volume, les commandes canaux ou les commandes de déplacement d'être associées à un dispositif différent alors que ce dernier est contrôlé avec la télécommande en tant que dispositif maître. • Par exemple, étant donné que le récepteur sera probablement utilisé pour contrôler le système audio en regardant la télé, il se peut que vous souhaitiez contrôler le volume du récepteur alors que la télécommande est réglée sur la télé.
"Entrer un code configuration" de la page 22 pour sélectionner le dispositif maître et le mode punch-through ("PUNCH").
"Entrer un code configuration" de la page 22 pour sélectionner le dispositif maître et le mode punch-through ("PUNCH").
• Pour contrôler ce récepteur à partir de distances plus grandes, même s'il y a des obstacles tels que murs, meubles, etc., cette télécommande doit émettre des signaux FR (Fréquence Radio). ¢ Remarques : • Lorsque l'antenne RF télécommandée n'est pas connectée, le contrôle à distance risque de ne pas être efficace. (Pour plus de détails, voir "CONNEXION DE L'ANTENNE TELECOMMANDEE" à la page 14). • Si le signal de transmission est sur "RF", vous ne pouvez pas contrôler les composants audio et vidéo à l'aide de cette télécommande. • Dans ce cas, pour contrôler le composant, connectez l'émetteur à la prise IR OUT. (Pour plus de détails, voir "CONNEXION DE SYSTEME MULTIPIECES" à la page 15).
"RF" : la télécommande émet des signaux RF (fréquence radio) qui sont plus puissants que les signaux infrarouges.
• Vous pouvez utiliser les fonctions ROOM 2 avec cette télécommande de façon plus pratique et efficace qu'avec une télécommande universelle. • Pour plus de détails sur le fonctionnement de ROOM 2, voir "Ecouter une source ROOM 2" à la page 54.
Appuyez de nouveau pour restaurer le niveau de son antérieur.
FRANÇAIS ECOUTER UNE SOURCE DE PROGRAMMES
Le courant sera coupé et la touche Marche/Veille (POWER ON/STANDBY) s'éteint.
• Appuyez sur la touche Marche (POWER) de la télécommande pour passer en mode marche ou appuyez sur la touche Veille (STANDBY) pour passer en mode veille.
• Ces signaux analogiques peuvent seulement être entendus et non enregistrés.
) s'allume et le son est émis depuis les enceintes connectées aux bornes enceintes • Pour écouter en privé à l'aide de casque, appuyez de nouveau sur la touche enceintes (SPEAKER) pour les éteindre.
(88,2/96 kHz ou 176,4/192 kHz) pour une reproduction sonore plus poussée. • Appuyer de nouveau sur cette touche pour annuler.
• Appuyez de nouveau pour restaurer le niveau de son antérieur.
• Lorsque pure audio est activé, le mode surround optimal (ou mode stéréo, etc.) sera automatiquement sélectionné en fonction du format du signal en entrée. • Appuyer de nouveau sur cette touche pour annuler.
(arrêt). • En fonction du format du signal en entrée, vous pouvez écouter en mode Dolby Headphone, mode stéréo, etc. (Pour plus de détails, voir "Ecouter en mode Dolby Headphone" à la page 40). • Lorsque EXTERNAL IN est sélectionnée comme source d'entrée, seuls les signaux des canaux gauche et droite peuvent être reproduits dans les écouteurs. ¢ Remarque : • Faites attention à ne pas régler le volume trop fort lorsque vous utilisez des écouteurs.
VIDEO 1 - VIDEO 5. (Pour plus de détails, voir "RACCORDEMENT DES COMPOSANTS VIDEO" aux pages 6 à 8.)
• En fonction du réglage du mode vidéo, cette unité peut convertir les signaux vidéo et les reproduire depuis les sorties MONITOR OUT vers les sorties MONITOR OUTPUT. (Pour plus de détails, voir "Conversion vidéo" à la page 7). • "HDMI ~ " sera affichée pendant quelques secondes. • Lorsque "HDMI ~ " disparaît, appuyez de nouveau sur la touche HDMI ASSIGN.
• Lorsque la sortie audio HDMI Audio Output est réglée sur ON pour lire les signaux audio à la télé, l’unité convertit les signaux audio correspondants en des signaux vers le canal PCM 2 et les reproduit à la sortie HDMI MONITOR OUT en fonction du réglage de AUDIO MODE. (Pour plus de détails, voir "Conversion audio" à la page 8). • Lorsque le MODE AUDIO est réglé sur HDMI, vous devez connecter les entrées HDMI IN et les attribuer correctement. Dans le cas contraire, l’indicateur "HDMI" se met à clignoter sur l’afficheur de l’appareil et aucun son ne sera entendu. • Lorsque le MODE AUDIO est réglé sur DIGITAL, vous devez connecter les entrées DIGITAL IN et les attribuer correctement. Dans le cas contraire, l’indicateur "DIG." se met à clignoter sur l’afficheur de l’appareil et aucun son ne sera entendu.
• Lorsque "VIDEO ~ " disparaît, appuyez de nouveau sur la touche VIDEO ASSIGN.
AUDIO IN est toujours lu.
Ce DTS à haute résolution avec une fréquence d'échantillonnage de 96 kHz et une résolution 24 bit fournit que qualité de très grande fidélité. À utiliser avec des DVD portant le logo DTS 96/24.
Développée pour être utilisée avec HDTV, prenant en charge les nouveaux formats de disque Blu-ray et HD DVD, c’est le dernier format audio multicanal de DTS. 7.1 canaux indépendants d’audio non compressé à 96 kHz de fréquence d'échantillonnage /24 bit de résolution de signal Ce récepteur prend en charge des sources 7.1 canaux de 96 kHz et des sources 5.1 canaux de 192 kHz.
Si vous n’utilisez pas d’enceintes surround arrière, Dolby Pro Logic II surround sera utilisé à la place de Dolby Pro Logic IIx surround. Il comprend Dolby Pro Logic II Movie, Dolby Pro Logic II Music et Dolby Pro Logic II Game comme Dolby Pro Logic IIx surround.
© 1996-2007 DTS, Inc. Tous droits réservés.
2 canaux tels que les signaux numériques PCM ou analogiques stéréo sur un processeur Digital Signal haute qualité pour recréer artificiellement des champs sonores. Sélectionnez l’un des 7 modes surround offerts en fonction de la source de programme à lire.
Ce mode donne un son dynamique d'un espace large pour rehausser l'impact global de la piste sonore. ¢ Classic Ce mode donne les effets acoustiques d’une grande salle de concert pour musique classique. ¢ Multi CH Stereo Ce mode est conçu pour la musique de fond. Les canaux surround frontale et arrière créent une image stéréo qui englobe toute la zone.
À titre de référence, voici comment reproduire le son de chaque canal en fonction du mode surround : Modes
• Lorsque EXT IN est sélectionnée comme source d'entrée, les modes surround ne peuvent pas être sélectionnés. Sélectionnez le mode surround auto ou le mode surround manuel en fonction de la manière dont vous allez sélectionner le mode surround. • Chaque fois cette touche est appuyée, le mode change dans cet ordre : Mode surround auto : Le mode surround optimal sera automatiquement ("AUTO" s’allume.) sélectionné en fonction du format du signal en entrée.
("AUTO" s’éteint.) en entrée à l'aide du bouton multicommande ou des touches Haut/Bas (>/<) du mode surround.
• Même lorsque le mode surround auto est sélectionné et le même type de format de signal numérique est reçu, le mode surround optimum peut varier en fonction du type d’enceinte s’il est réglé sur "No" ou pas. • Lorsque le mode surround auto est sélectionné, les modes surround autres que le mode surround optimum ne peut être sélectionné. ¢ Sélectionnez le mode surround manuel en appuyant sur la touche SURROUND MODE du panneau frontal. Sélectionnez le mode surround souhaité.
** : lors de lecture de sources 192kHz PCM (2 canaux), le mode Neural Surround ne peut pas être sélectionné. *** : lors de lecture de fichiers audio depuis un dispositif USB, les modes DTS Neo: 6 et Neural Surround ne peuvent pas être sélectionnés.
• Lorsque EXTERNAL IN ou USB est sélectionnée comme source d’entrée, la fonction tonalités de test ne fonctionne pas. • Seulement lorsque Trinnov Position est réglée sur "None", la fonction tonalités de test fonctionne. (Pour plus de détails, voir "Sélection de Trinnov Position" à la page 72).
• Lorsque Trinnov Position est réglée sur "None", si les modes stéréo ou downmix 2 canaux est sélectionné, le son peut être entendu à partir d'autres enceintes autres que celles avant. (Pour plus de détails, voir "Sélection de Trinnov Position" à la page 72).
Digital, etc., il passe automatiquement en mode downmix 2 canaux. • Pour annuler, l'un des modes stéréo ou downmix 2 canaux, sélectionnez le mode surround à l'aide du bouton multicommande MULTI CONTROL du panneau avant ou des touches SURROUND MODE Haut/Bas (> / <) du mode surround de la télécommande.
• Lors de lecture des signaux numériques multivoies depuis des sources PCM, Dolby Digital Plus, Dolby TrueHD, DTSHD High Resolution Audio ou DTS-HD Master Audio, on ne peut sélectionner que le mode downmix 2 canaux.
• Appuyez sur la touche SPEAKER pour annuler le mode Virtual Surround Headphone.
LFE sur 0 dB. (Bien que, le niveau LFE recommandé sur quelques logiciels DTS plus récents est de -10 dB.) Diminuez les valeurs si les niveaux recommandés semblent trop élevés.
< >: possible uniquement lorsque des signaux de sources Dolby Digital ou DTS qui incluent un signal LFE (Effets basse fréquence) sont entrées • En fonction des paramètres des enceintes ("No", etc.) et du mode surround, etc., certains canaux ne peuvent pas être sélectionnés. • Lorsque la touche enceintes (SPEAKER) est mise sur off (désactivé), seules les canaux Avant Gauche et Avant Droite (et LFE) peuvent être sélectionnés.
• Seulement lorsque Trinnov Position est réglée sur "None", que vous pouvez régler les niveaux des canaux, les mémoriser et les rappeler. (Pour plus de détails, voir "Sélection de Trinnov Position" à la page 72).
• Vous pouvez mémoriser les niveaux de canaux réglés dans la mémoire de préréglages ("REF 1", "REF 2") et les rappeler quand vous voulez.
FRANÇAIS • L'indication "AUTO MEMORY" se met à clignoter et le récepteur démarre le préréglage. • On peut mémoriser jusqu'à 30 stations FM.
• Si les émissions FM stéréo sont mauvaises à cause des faibles signaux de transmission, sélectionnez le mode FM mono ("STEREO" disparaît) pour réduire le bruit, dans ce cas les émissions FM seront écoutés en monaural • Pour écouter la Radio par Satellite XM, sélectionnez le mode XM. (Pour plus de détails, voir "Radio Satellite XM (uniquement en Amérique du Nord)" à la page 45).
• Les stations FM à faible signal ne peuvent pas être mémorisées. • Pour mémoriser les stations AM ou des stations faibles, effectuez la procédure "Préréglage Manuel" à l'aide de "Recherche manuelle".
• Appuyez de nouveau sur cette touche au niveau de la station souhaitée pour arrêter la recherche.
• La fréquence qui vient d'être mémorisée efface l'ancienne fréquence se trouvant dans la même position mémoire. • Si l'indication "MEMORY " s'éteint, recommencez à partir de l'étape 2 ci-dessus.
¢ FONCTION DE SAUVEGARDE DE MEMOIRE Les éléments suivants, réglés avant d'éteindre le récepteur, sont mémorisés. • Paramètres du sélecteur de source (INPUT SELECTOR) • Paramètres du mode Surround • Stations Préréglées, etc.
Le matériel et l’abonnement de base mensuel sont vendus séparément. Il peut y avoir des frais d’installation ainsi que d’autres charges et taxes dont des frais d’activation payables une seule fois. Les frais d’abonnement sont uniquement à la charge du consommateur. Les frais et la programmation sont sujets à modification. Les canaux sur lesquels un langage suggestif est fréquemment utilisé sont indiqués par un XL. Le blocage des canaux est possible pour les abonnés de la radio XM en appelant le 1-800-XMRADIO (pour les résidents des EtatsUnis) et 1-877-GET-XMSR (pour les résidents du Canada). Pour écouter toutes les émissions XM sans publicité et celles supportées par la publicité, visitez lineup.xmradio.com (pour les résidents des Etats-Unis) ou xmradio.ca (pour les résidents du Canada). Les abonnements sont soumis à l'accord du client à xmradio.com (pour les résidents des Etats-Unis) et xmradio.ca (pour les résidents du Canada). Uniquement disponible dans les 48 états limitrophes des Etats-Unis et au Canada. ©.2006 XM Satellite Radio Inc. Tous droits réservés. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. ¢ Abonnements à XM Ready® aux Etats-Unis et le Canada Une fois vous avez installé le Home Dock mini-tuner XM, inséré le mini-tuner XM, branché le Home Dock mini-tuner XM sur votre chaîne XM Ready® et installé l’antenne, vous êtes prêt à vous abonner et à recevoir la programmation XM. Vous trouverez l’ID de radio XM composée de 8 caractères sur trois emplacements : sur le mini-tuner XM, sur l’emballage du mini-tuner XM et sur le canal 0 XM. Notez l’ID de la radio pour référence dans les huit petits carrés suivants.
Etats-Unis en ligne au http://activate.xmradio.com ou appelez le 1-800-XM-RADIO (1-800-967-2346). Une carte de crédit reconnue est requise. XM envoie un signal depuis les satellites pour activer le bouquet complet des canaux. L’activation dure normalement de 10 à 15 minutes, mais en période de pointe vous devrez peut-être laisser votre chaîne audio XM Ready jusqu’à une heure en service. Le processus d’activation est considéré terminé lorsque vous pouvez accéder au bouquet complet depuis votre système XM Ready. Pour de plus amples informations ou pour l’abonnement au Canada, consultez le site XM à www.xmradio.ca ou appelez XM’s Listener Care au 1-877-GET-XMSR (1-877-438-9677).
• La recherche par Catégorie permet de sélectionner la chaîne souhaitée par la catégorie sélectionnée.
Recherche change dans cet ordre : g DIRECT SEARCH g CATegory search g OFF ¢ Remarque : • Lorsque vous utilisez recherche de canaux ou recherche préréglée, appuyez sur cette touche pour sélectionner search off.
Dans moins de 2 secondes
à l’aide des touches numériques (0 à 9).
Pour "27" : Pour "124" :
Dans moins de 4 secondes
• Chaque fois la touche DISPLAY est appuyée, le mode d'affichage change dans cet ordre : g Nom de canal g Nom de l'artiste g Titre du morceau Mode surround* f Niveau du signal f Catégorie f
• Si les informations nom de l’artiste, titre du morceau ou catégorie, ne sont pas disponibles, les informations affichées ne seront pas correctes. * :le mode surround sera affichée pendant quelques secondes. XM Home jusqu’à ce que "SIGNAL: GOOD" soit affichée. ¢ Messages d’erreurs et d’états • Si une opération met plus de temps que d’habitude ou une erreur survient, l’un des messages suivant peut s’afficher. Message
Ce récepteur est un appareil de
• Les fichiers WMA doivent avoir l'extension ".wma" ou ".WMA". • Il est recommandé que vous enregistrez vos morceaux à un taux de transfert de données de 64 kbps ou plus. • Cet appareil ne lit pas les fichiers enregistrés à taux de transfert de 80 et 256 kbps. ¢ Dispositifs de stockage de masse USB compatibles : • Clé mémoire flash USB (USB 2.0 ou USB 1.1) • Clé lecteurs flash USB (USB 2.0 ou USB 1.1) • Cartes mémoire (nécessite un lecteur de cartes supplémentaire compatible avec ce récepteur) ¢ Formats pris en charge : • Fichiers USB ou mémoire de format FAT 16 ou FAT 32. ¢ Remarques : • Il n'est pas possible de connecter cet appareil à un PC pour une lecture à partir d'un USB. • Nous ne garantissons pas la compatibilité avec tous les dispositifs de stockage de masse USB et nous n'assumons aucune responsabilité quant à perte éventuelle de données qui peut se produire sur un dispositif connecté à cet appareil. • Ne retirez pas le dispositif USB pendant la lecture. Si cela se produit, il y aura un risque de dysfonctionnement ou d'endommagement du dispositif et/ou de l'appareil. Après la lecture depuis un dispositif USB, retirez le dispositif USB alors qu'il est en mode stop ou en mode veille.
• Pour reprendre la lecture, appuyez sur la touche "
• La lecture du fichier s'arrête et le récepteur mémorise la position d'arrêt dans le fichier lorsque " " est appuyée. (Fonction reprendre) • Si la touche " " est appuyée, la lecture reprendra à partir de cette position. • Si la touche " " est appuyée pendant la reprise de la lecture, il passe en mode STOP. Si la touche " " est appuyée, la lecture démarre par le premier fichier.
• Vous pouvez lire un fichier, tous les fichiers de façon répétitive ou tous les fichiers de façon aléatoire. • Lors de lecture, appuyez sur la touche SEARCH MODE pour choisir le mode de lecture souhaité. • Chaque fois la touche est appuyée, le mode de lecture est sélectionnée dans cet ordre : g "ONE" (Répéter une fois) : pour lire un fichier de façon répétitive.
"ALL" ((Répéter tout) : pour lire tous les fichiers de façon répétitive. i "RND" (aléatoire) : pour lire tous les fichiers de façon aléatoire. i • Vous pouvez afficher les informations sur le fichier telles que le nom du fichier, le nom du titre, nom de l’artiste, le nombre de fichiers/temps écoulé. • Chaque fois cette touche est appuyée, le mode d'affichage change dans cet ordre : g Nom de g Titre du g Nom de g fichier
"S-Video" pour le mode vidéo. (Pour plus de détails, voir "Sélection de Vidéo Mode" à la page 70). • Les réglages volume et tonalité (graves, aigus) n'ont aucun effet sur les signaux d'enregistrement.
10, et le mode d’emploi de l’enregistreur MD ou du graveur CD.
Audio Mode" à la page 71).
• Sélectionnez la source d'enregistrement souhaitée à laquelle l’entrée HDMI IN est connectée et attribuée puis effectuez les étapes 3 et 4 (en ignorant l’étape 2). ¢ Remarque : • Si MODE AUDIO est réglé sur un mode autre que le mode "HDMI" de la source d'enregistrement correspondante dans le menu INPUT SETUP (Configuration de l’entrée), les signaux audio numériques ne seront pas reproduits et l'enregistrement n’aura pas lieu. (Pour plus de détails, voir "Sélection de Audio Mode" à la page 71.)
• Les signaux vidéo HDMI au niveau de composante vidéo ne peuvent pas être diffusés dans les autres pièces.
• Vous pouvez choisir différentes sources et l'écouter dans la deuxième pièce (ROOM 2) et les lire en même temps. • Lorsque vous connectez le kit pour système multipièces à la prise IR IN de ce récepteur, vous pouvez le contrôler par la télécommande universelle de ce récepteur et par la télécommande ROOM 2 dans la seconde pièce (ROOM 2). (Pour plus de détails, voir "CONNEXION DE SYSTEME MULTIPIECES" à la page 15 et "Télécommande de la pièce 2 (ROOM 2)" à la page 31).
¢ Sélection de tuner comme source pour ROOM 2 • Syntonisez une station préréglée à l'aide de la télécommande de ROOM 2.
ON : pour activer la fonction ROOM 2. ↕ (" " s'allume). OFF : pour la désactiver. (" " ou " " s'éteint en fonction du réglage AMP Assign).
• Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes. • Chaque fois la touche INPUT de la télécommande universelle est appuyée, la source ROOM 2 peut être sélectionnée parmi source MAIN, TUNER, CD, TAPE, VIDEO 1 à VIDEO 5.
-10 à +10 dB • En général, nous recommandons de régler les graves et aigues sur 0 dB (niveau plat). • Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes.
2 lorsque vous ne l’utilisez pas.
• Chaque fois ces touches sont appuyées, le mode change dans cet ordre : →ROOM 2 ~ : Pour activer/désactiver (MODE ROOM) la fonction ROOM 2.
INPUT ~ • Vous ne pouvez pas choisir une source différente pour la troisième pièce (ROOM 3), mais vous pouvez écouter les signaux audio depuis la même source de la pièce principale.
R2 BASS ~ : pour régler les graves de la ↕ source ROOM 2. →R2 TRE ~ : pour régler les aigus.
• Lorsque le mode ROOM 2 est réglé sur OFF, vous ne pouvez pas régler le la source, le volume et la tonalité (graves et aigues) de ROOM 2.
• ROOM 3 ~ sera affichée pendant quelques secondes. • Lorsque le mode ROOM 3 disparaît, appuyez de nouveau sur la touche ROOM 3. ON : pour activer la fonction ROOM 3 et écouter la ↕ même source que celle de la pièce principale. OFF : pour la désactiver.
Mais vous pouvez également utiliser les touches du panneau frontal. Les touches du panneau frontal qui correspondent à ceux de la télécommande sont illustrées ci-dessous. Touches de la télécommande
• Appuyez de nouveau sur cette touche pour masquer le menu.
Lorsque la touche SETUP est appuyée au niveau d’un sous-menu, le menu écran disparaît. Pour retourner au menu précédent, utilisez les touches Haut(▲)/Bas(▼) pour sélectionner "RETURN TO ~", puis appuyez sur la touche ENTER.
• Monitor Output : Pour sélectionner MONITOR OUT de sotie des signaux vidéo. • Video Scaling : Pour définir la résolution des signaux vidéo pour correspondre à votre système TV. • HDMI Audio Output : Pour reproduire le signal audio numérique à partir du connecteur HDMI MONITOR OUT. ¢ Remarque : • L'OSD momentané n’est pas disponible sur ce récepteur.
être utilisées, vous devez attribuer l'amplificateur de puissance correctement. (Pour plus de détails, voir "CONNEXION DES ENCEINTES" à la page 11 et "CONNEXION DES SORTIES ROOM 2" à la page 13). →SB <-> R2 : Lorsque vous connectez ce récepteur aux enceintes surround arrière et aux enceintes ROOM 2, l'amplificateur de puissance alimente automatiquement les enceintes surround arrière ou les enceintes 2 ROOM 2 en fonction de la fonction ROOM 2 si elle est activée ou pas. BI - AMP : Pour alimenter les enceintes capables d’assurer la bi-amplification lors de la connexion à ces dernières des canaux FRONT et SURROUND BACK/MULTI 2 SURR BACK : Pour alimenter les enceintes capables d’assurer la bi-amplification lors de la connexion à ces dernières des canaux FRONT et SURROUND BACK/MULTI.
(Pour plus de détails, voir "Sélection de la Configuration Auto de l'optimiseur Trinnov" à la page 61).
• Vous devez sélectionner la sortie MONITOR OUT qui est connectée à votre télé. • En fonction du réglage du mode vidéo, cette unité peut convertir les signaux vidéo et les reproduire vers la sortie moniteur sur laquelle MONITOR OUT est réglée. (Pour plus de détails, voir "Conversion vidéo" à la page 7). ¢ Remarque : • S'il n'y a pas d'image ou de menu OSD affichés, assurez-vous de configurer correctement la sortie moniteur et le Mode Vidéo. g HDMI : les signaux vidéo seront reproduits à partir de la sortie HDMI MONITOR OUT uniquement. ↕ Component : les signaux vidéo seront reproduits à partir des sorties COMPONENT MONITOR OUT uniquement. ↕ g SC-Video : les signaux vidéo seront reproduits à partir de la sortie (composite) VIDEO, S-VIDEO et des sorties COMPONENT MONITOR OUT.
• Lorsque la sortie Monitor Output est réglée sur "HDMI", vous devez définir la résolution des signaux vidéo à reproduire depuis HDMI MONITOR OUT ou COMPONENT MONITOR OUT pour correspondre à votre système TV. (Pour plus de détails sur la résolution compatible à votre télé, reportez-vous au manuel de l'utilisateur de votre TV.) • Lorsque la sortie HDMI MONITOR OUT est connectée à une télé compatible HDMI, la télé vous informe sur les résolutions qu'elle prend en charge. Donc, si vous réglez Vidéo Scaling sur "Auto", cette unité reproduit les signaux vidéo à une résolution optimale acceptable par votre télé. ¢ Remarques : • Si les résolutions des signaux vidéo qui proviennent des sorties HDMI MONITOR OUT et de COMPONENT MONITOR OUT et de votre moniteur télé ne correspondent pas, l’image ne sera pas claire, ou pas naturelle ou ne s’affiche pas du tout. • Certaines télés compatibles HDMI peuvent ne pas donner des informations sur leur résolution. Dans ce cas, si vous réglez Vidéo Scaling sur “Auto”, les signaux vidéo 480p seront reproduits à la sortie HDMI MONITOR OUT. • Lorsque la sortie Monitor Output est réglée sur "SC-Video", les signaux vidéo 480i seront reproduits à chaque sortie HDMI MONITOR OUT indépendamment du réglage Vidéo Scaling. • Lorsque la sortie Monitor Output est réglée sur “HDMI”, si Vidéo Scaling est réglée sur “Bypass” et les signaux vidéo composite ou S-Vidéo sont entrés, les signaux vidéo 480i seront reproduits à la sortie HDMI MONITOR OUT. • Lorsque la sortie Monitor Output est réglée sur "Component", si Vidéo Scaling est réglée sur "Auto", les signaux vidéo seront reproduits à la même résolution avec laquelle ils sont entrés. g Auto : pour convertir les signaux vidéo entrés en des signaux vidéo de résolution supérieure acceptable par votre télé et de les reproduire à la sortie HDMI MONITOR OUT
COAXIAL DIGITAL IN) en des signaux vers le canal PCM 2 et les reproduit à la sortie HDMI MONITOR OUT en fonction du réglage du mode Audio. (Pour plus de détails, voir "Sélection de Audio Mode" à la page 71). Off (Désactivé) : Pour ne pas produire de signaux audio numériques HDMI à partir de la sortie HDMI MONITOR OUT du ↕ récepteur, cela veut dire que ces signaux sont écoutés à partir des enceints connectées à ce récepteur. On (activé) : Pour produire de signaux audio numériques PCM 2 canaux en fonction du réglage du mode Audio, cela veut dire que ces signaux sont écoutés à partir des enceintes de la télé. ¢ Remarque : • Même lorsque la sortie audio HDMI Audio Output est réglée sur ON, si le menu OSD est affiché ou la fonction pure audio est activée, les signaux audio numériques entrées ne peuvent pas être reproduits depuis HDMI MONITOR OUT. • Lorsque la sortie HDMI Audio Output est réglée sur On, aucun son ne sort des enceints connectées à ce récepteur (sauf pour les enceints ROOM 2) même si une source d’entrée est sélectionnée.
• Speaker Distance (Distance des enceintes) : Pour entrer la distance entre la position d'écoute et chaque enceinte, cela permet de définir automatiquement le temps de retard et d'obtenir une lecture surround optimale. • Speaker Level Trim (Compensation niveau enceintes) : Pour régler le niveau des enceintes ou le niveau LFE.
• La Configuration de l'optimiseur Trinnov vous permet d'éviter les réglages fastidieux des enceintes et garantit un bon surround Configuration auto de l'optimiseur Trinnov fournit un environnement d'écoute optimale dans trois emplacements d'écoute, où généralement vous vous placez en fonction de vos goûts et du programme source, etc. Vous devez connecter le microphone fournis à la prise Trinnov MIC pour que ce récepteur puisse analyser les informations émises à la suite d'un ensemble de tests de tonalité émises par les enceintes à la position d'écoute et peut alors configurer automatiquement la distance, le niveau sonore et la réponse en fréquence de chaque enceinte • Si vous voulez personnaliser vos enceintes et la compensation niveau enceintes en entrant manuellement les paramètres, effectuez "Sélection de Configuration des enceintes" à la page 64, "Sélection de Crossover" à la page 65, "Sélection de Distance des enceintes" à la page 66 et "Sélection de Compensation niveau enceintes" à la page 67. • Une fois la Configuration auto de l'optimiseur Trinnov terminée, vous pouvez régler les paramètres Trinnov comme souhaité. (Pour plus de détails, voir CONFIGURATION DES ENTREES" à la page 69). • Fabriqué sous licence par Trinnov Audio, brevets américains et étrangers émis et en cours. Trinnov est une marque déposée de Trinnov Audio. Ce produit contient un ou plusieurs programmes protégés par les lois internationales et américaines (États-Unis) de protection des droits d’auteurs en en tant que produits non publiés. Ils sont confidentiels et sont la propriété de Trinnov Audio. Leur reproduction ou divulgation, en tout ou en partie, ou la production de programmes dérivés sans l’autorisation expresse de Trinnov Audio est interdite. Copyright 2003-2008 Trinnov Audio. Tous droits réservés. ¢ Préparatifs j . Vérifiez que les enceintes sont bien connectées au récepteur. • Si votre subwoofer dispose de réglage de volume et de fréquence de crossover autonome, réglez le volume à mi-course et la fréquence du crossover à la valeur maximale ou le filtre passe-bas sur off (désactivé). k . Connectez le microphone fourni à la prise Trinnov Mic située sur le panneau arrière. ((Pour plus de détails, voir "CONNEXION DU MICROPHONE" à la page 14). ¢ Remarques : • Pour la Configuration Auto n'utilisez pas un microphone autre que celui fourni avec ce récepteur, car ce microphone est spécialement conçu pour ce récepteur. • Déconnectez le microphone une fois vous aurez terminé la procédure de Configuration Auto.
• Si possible, montez le microphone sur un trépied (etc.) pour qu'il soit à la même hauteur que vos oreilles quand vous êtes assis à la position d'écoute. • Assurez-vous qu'il n'y a pas d'obstacles entre le microphone et les enceintes.
¢ Remarque : • Lorsque EXTERNAL IN ou USB est sélectionnée comme source d’entrée, le calibrage ne fonctionne pas.
Lorsque les mesures ont été effectuées.
• S'il y a un problème de connexion avec une enceinte ou le microphone, un message d’erreur sera affiché. Dans ce cas, éteignez le récepteur, vérifiez les connexions et réessayer la procédure de "Pour calibrer à la position", "Pour vérifier les résultats mémorisés à la position Configuration Auto de l'optimiseur Trinnov". • Si les résultats ne sont pas satisfaisants, utilisez les touches Haut (p)/Bas (q) pour sélectionner "CANCEL" (annuler), puis appuyez sur la touche ENTER. Dans ce cas, vous pouvez réessayer la procédure de configuration auto ou vous pouvez personnaliser configuration des enceintes et du niveau des enceintes en entrant manuellement les paramètres (Pour plus de détails, voir "Sélection de Configuration des enceintes" à la page 64, "Sélection de Crossover" à la page 65, "Sélection de Distance des enceintes" à la page 66 et "Sélection de Compensation niveau enceintes" à la page 67). ¢ Remarques : • Eloignez les bébés et les tous petits de la salle car les tonalité de test émettent des sons trop forts. • Pour obtenir les meilleurs résultats possibles, veillez à ce que le plus grand silence règne dans la pièce tout au long des opérations de configuration auto. Si les bruits ambiants sont importants, les résultats ne seront pas satisfaisants.
¢ Remarque : • En fonction du nombre d'enceintes calibrées, l’appareil peut mettre jusqu’à 15 minutes pour terminer la procédure de calcul.
• L’appareil l'éteint, et les résultats seront mémorisés à la position d'écoute actuelle.
• Lorsque les enceintes ne sont pas réglées sur "No", vous devez régler leurs distances par rapport à la position d’écoute et des fréquences du crossover en fonction des caractéristiques de leurs fréquences. (Pour plus de détails, voir "Sélection de Crossover" à la page 65 et "Sélection de Distance des enceintes" à la page 66). • Lorsque "SURROUND" est réglé sur "No", "Back/Multi" ne peut pas être réglé sur "2ch" ou "1ch". • Lorsque l'amplificateur de puissance des canaux surround arrière est attribué à BI-AMP ou ROOM 2, BACK/MULTI ne peut être sélectionné. (Pour plus de détails, voir "Sélection de AMP Assign" à la page 58).
• Vous pouvez régler la fréquence du crossover entre 50 et 200Hz. • Sélectionnez "FULL" lorsque l’enceinte choisie peut reproduire totalement les basses fréquences inférieures à 50 Hz.
• Si la gamme de fréquences de vos enceintes est entre 100 Hz et 20 kHz, la fréquence du crossover devrait être 100 Hz (ou légèrement plus élevée) • Les basses fréquences qui sont au dessous de la fréquence du crossover doivent être reproduites par le subwoofer ou les enceintes frontales qui sont réglées sur FULL RANGE (quand le subwoofer n'est pas utilisé).
• Seulement lorsque Trinnov Position est réglée sur "None", que vous pouvez régler la Distance des enceintes manuellement. (Pour plus de détails, voir "Sélection de Trinnov Position" à la page 72).
• Une fois l’unité de mesure est choisie, les distances sont automatiquement transformées dans cette unité. ¢ Sélection de distance • Vous pouvez régler la distance entre 0,1 à 9,0 mètres avec un pas de 0,1 mètre (ou 0,5 ~ 30 pied avec un pas de 0,5 pied).
¢ À propos de la distance des enceintes Dans l'idéal, lors d'écoute de sons surround multivoies depuis des sources Dolby Digital ou DTS etc., l'enceinte centrale et les enceintes surround et surround arrière devraient être à la même distance de la position d'écoute que les enceintes avant. En entrant les distances entre la position d'écoute et chaque enceinte, les retards de l'enceinte centrale et des enceintes surround et surround arrière seront automatiquement réglées pour créer un environnement d'écoute virtuel de manière que l'enceinte centrale et les enceintes surround et surround arrière étaient à leurs positions idéales respectivement.
¢ Remarque : • En fonction des paramètres des enceintes ("No", etc.), certains canaux ne peuvent pas être sélectionnés.
-10 à 0 dB et les niveaux des autres canaux va de -15 à +15 dB • En général, nous recommandons de régler le niveau LFE à 0 dB. (Bien que, le niveau LFE recommandé sur quelques logiciels DTS plus récents est de -10 dB). Diminuez les valeurs si les niveaux recommandés semblent trop élevés.
• Utilisez les touches Haut (p)/Bas (q) pour sélectionner "GO TO NEXT (ou PREV) ~ ", puis appuyez sur la touche ENTER.
Exemple : lorsque vous sélectionnez VIDEO 1
¢ Remarque : • Dans le cas ou une entrée HDMI IN est attribuée à deux sources d’entrée ou plus, et que ces dernières sont sélectionnées, les signaux vidéo numériques non compressés (et les signaux audio numériques lorsque la sortie HDMI AUDIO OUT est réglée sur ON) l’entrée dans le même HDMI IN peut être reproduite à la sortie HDMI MONITOR OUT de ce récepteur.
• Vous devez attribuer les entrées COMPONENT VIDEO IN connectées à VIDEO 1 - VIDEO 5. (Pour plus de détails, voir "RACCORDEMENT DES COMPOSANTS VIDEO" aux pages 6 et 8.) • Vous pouvez choisir COMP 1 ou COMP 3. ¢ Remarque : • Dans le cas où COMPONENT VIDEO IN est attribuée deux sources d'entrée ou plus, lorsque ces dernières sont sélectionnées, les signaux vidéo composante peuvent être visualisés depuis le même COMPONENT VIDEO IN.
• Vous pouvez sélectionner l’entrée du signal vidéo input à reproduire aux sorties MONITOR OUT en fonction de la configuration de chaque sortie Monitor Output. (Pour plus de détails, voir "Sélection de Monitor Output" à la page 59). → Auto : lorsqu’il y a plusieurs signaux vidéo d'entrée, les signaux vidéo d'entrée sont détectés et le signal d'entrée vidéo à reproduire aux sorties MONITOR OUT est sélectionné automatiquement dans cet ordre de priorité : ↕ "HDMI" > "COMPONENT" > "S-VIDEO" > "(composite) VIDEO" HDMI: le signal à l’entrée de HDMI IN est toujours lu. Les signaux vidéo HDMI seront reproduits à partir de la sortie HDMI ↕ Le signal S-Video est converti et reproduits aux sorties MONITOR OUT. ↕ → Composite : le signal à l’entrée de S-VIDEO IN (composite) est toujours lu. Le signal vidéo composite est converti et reproduits aux sorties MONITOR OUT. • Pour plus de détails sur le signal d'entrée vidéo à reproduire, reportez-vous à "Conversion vidéo" à la page 7.
• Vous devez attribuer les entrées DIGITAL IN connecté à CD, F.AUX et VIDEO 1 à VIDEO 5. (Pour plus de détails, voir "RACCORDEMENT DES ENTREES ET SORTIES NUMERIQUES" à la page 10.) • Vous pouvez sélectionner celle souhaitée parmi Optical 1 à 5 et Coaxial 1 à 2. ¢ Remarque : • Dans le cas où DIGITAL IN est attribuée deux sources d'entrée ou plus, lorsque ces dernières sont sélectionnées, les signaux audio numériques peuvent être entendu depuis la même DIGITAL IN.
• Lorsque la sortie audio HDMI Audio Output est réglée sur ON pour lire les signaux audio à la télé, l’unité convertit les signaux audio correspondants en des signaux vers le canal PCM 2 et les reproduit à la sortie HDMI MONITOR OUT en fonction du réglage du mode Audio. (Pour plus de détails, voir "Conversion audio " à la page 8). • Lorsque le MODE AUDIO est réglé sur HDMI, vous devez connecter les entrées HDMI IN et régler HDMI ASSIGN correctement. Dans le cas contraire, l’indicateur HDMI se met à clignoter sur l’afficheur de l’appareil et aucun son ne sera entendu. • Lorsque le Mode Audio est réglé sur Digital, vous devez connecter les entrées HDMI IN et régler Audio Assign correctement. Dans le cas contraire, l’indicateur "DIG." se met à clignoter sur l’afficheur de l’appareil et aucun son ne sera entendu. • Lorsque le mode Audio est réglé sur HDMI, vous devez régler le mode vidéo sur HDMI. Autrement, aucun son ne sera entendu. → Auto : Lorsqu’il y a plusieurs signaux audio d'entrée, les signaux audio d'entrée sont détectés et le signal audio à lire est sélectionné automatiquement dans cet ordre de priorité : audio HDMI > audio DIGITAL > audio ANALOG ↕ HDMI : Le signal de l’entrée HDMI IN est toujours lu. ↕ Digital (numérique) : Le signal de l’entrée OPTICAL ou COAXIAL DIGITAL IN est toujours lu. : Le mode surround optimal sera automatiquement sélectionné en fonction du format du signal en entrée.
• Même lorsque le mode surround auto est sélectionné et le même type de format de signal numérique est reçu, le mode surround optimum peut varier en fonction du type d’enceinte s’il est réglé sur "No" ou pas. • Lorsque le mode surround auto est sélectionné, les modes surround autres que le mode surround optimum ne peut être sélectionné.
• Le remastering traite numériquement le signal d'entrée et le convertit en doublant sa fréquence d'échantillonnage numérique (88,2/96 kHz ou 176,4/192 kHz) pour une reproduction sonore plus poussée. Off : pour désactiver la fonction remastering ("RE-MASTERING" s'éteint). ↕ On : pour l'activer ("RE-MASTERING" s'allume) ¢ Remarques : • La fonction remastering a un effet sur le signal numérique d'entrée seulement s'il est de source 88,2/96 kHz PCM (2 canaux) ou plus faible. • Lorsque la fonction remastering est activée, le modes stéréo est sélectionné automatiquement.
↕ Off (désactivé) : Pour lire des signaux audio autres que les signaux audio HD.
• Il peut y avoir un léger retard entre les signaux vidéo et audio dans le cas où certains équipements de lecture vidéo traitent les signaux vidéo après les signaux audio imposé par la procédure des signaux, etc. Si cela arrive, vous devez régler le temps de retard des signaux audio pour synchroniser l’image et le son. • Le temps de retard peut être choisi dans l'intervalle 0 à 200 ms.
• Pour mettre en marche un composant connecté à la sortie DC TRIGGER OUT lorsque cette source d’entrée est sélectionnée, vous devez régler DC TRIGGER sur ON pour la source d’entrée. Off (désactivé) : Pour désactiver la fonction DC trigger. ↕ On (activée) : Pour l'activer. • Pour plus de détails, voir "CONNEXION DE DC TRIGGER OUT" à la page 15.
• Vous pouvez sélectionner les positions d'écoutes auxquelles la Configuration auto de l'optimiseur Trinnov a été effectuée en fonction de vos goûts et du programme source, etc. • Si vous souhaitez écouter selon les réglages effectués manuellement avec la Configuration des enceintes, la fréquence du crossover, la distance des enceintes et la Compensation niveau enceintes, vous devez régler Trinnov Position sur "None". ¢ Remarque : • Le Trinnov Room EQ (égalisation de pièce), le Trinnov Spatial Mode (mode spatial) et les paramètres de mappage Trinnov, peuvent être réglés lorsque la Position Trinnov est sur "None". → None : pour écouter selon les réglages effectués manuellement. ↕ 1: pour écouter selon les réglages mémorisés dans la position mémoire 1 par la configuration auto de l'optimiseur Trinnov. ↕ 2: pour écouter selon les réglages mémorisés dans la position mémoire 2. ↕ → 3: pour écouter selon les réglages mémorisés dans la position mémoire 3.
• Le Trinnov room EQ est un type d'égaliseur de pièce pour vos enceintes. En fonction des caractéristiques acoustiques de votre pièce mesurées par la configuration auto de l'optimiseur Trinnov, le room EQ (égaliseur de pièce) règle automatiquement la réponse en fréquence de vos enceintes. → None: pour désactiver le Trinnov Room EQ. ↕ Flat : Pour régler la réponse en fréquence de vos enceintes à la valeur la plus plate. ↕ A. Phile 1 : pour régler la réponse en fréquence de vos enceintes, autres que celles avant, en fonction des caractéristiques des enceintes avant. ↕ A. Phile 2 : pour régler la réponse en fréquence de toutes vos enceintes pour corriger les caractéristiques acoustiques de votre pièce. ↕ → Natural : pour régler la réponse en fréquence de toutes vos enceintes avec une légère amélioration inférieure à 200 Hz et une coupure franche supérieure à 10 kHz.
2D Remap : aucune élévation de compensation n'est faite, le calcul de remappage prend en compte les coordonnées des enceintes dans le horizontal uniquement. ↕ → 3D Remap : la matrice de remappage est calculée en fonction de tous les critères Trinnov afin de pouvoir produire la meilleure correction spatiale.
• En fonction du mode sélectionné, la matrice de remappage diffère comme suit. Cinema : les enceintes avant sont supposées être à +22,5˚ et - 22,5˚ de l'enceinte centrale. ↕ Music : elles sont supposées être à +30˚ et -30˚.
↕ Off : pour désactiver la fonction cinema EQ. (l’indicateur « CINEMA-EQ » s’éteint). 1. Utilisez les touches Haut (p)/Bas (▼) pour sélectionner Name, puis appuyez sur la touche ENTER.
Ceci permet d'entendre facilement, la nuit, toute la bande sonore d'un film à bas volume. ¢ Remarques : • Le mode nuit n'est valide que lorsque des signaux numériques de sources de programmes Dolby Digital, Dolby TrueHD ou DTS sont entrées • Sur certains logiciels Dolby Digital ou DTS, le mode nuit, peut ne pas être valide. ¢ Sélection de DOLBY/DTS 0.0 (Off) (désactivé) ↕ 0.1 (Low) (faible) OFF : pour la désactiver.
Cette commande permet de régler l'image sonore centrale de sorte qu'elle ne peut être écoutée que sur l'enceinte centrale, sur les enceintes gauche/droite comme image virtuelle ou sur les trois enceintes avant à différents degrés. La plage de réglage va de 0 à 7 (par défaut : 3). ¢ Réglage de Dimension control (Contrôle de dimension) Cette commande permet de régler le champ sonore vers l'avant ou vers l'arrière. La plage de réglage va de -3 à +3 (par défaut : 0).
• Vous pouvez sélectionner la disposition d'enceintes à utiliser réellement pour chaque mode Dolby Virtual Speaker. ¢ Remarques : • Les paramètres de la disposition d'enceintes ne sont valides que si l'écoute est en mode Dolby Virtual Speaker. • Lorsque les enceintes sont réglées sur "No", la disposition d'enceintes correspondante ne peut pas être sélectionnée. ¢ Sélection du mode Dolby Virtual Speaker Reference 2 Speaker : pour utiliser 2 enceintes uniquement. ↕ 3 Speaker : pour utiliser 2 enceintes centrale et l'avant. ¢ Sélection du mode Dolby Virtual Speaker Wide → 2 Speaker : pour utiliser les 2 enceintes avant uniquement. ↕ 3 Speaker : pour utiliser 2 enceintes avant la centrale. ↕ 4 Speaker : pour utiliser 2 enceintes avant et 2 surround. • Bass et Treble : pour régler la tonalité (graves et aigues) de la source ROOM 2 à votre goût. • Room 3 : Pour activer/désactiver la fonction ROOM 3.
• Les signaux analogiques à partir de sources externes EXTERNAL IN (y compris les signaux depuis USB IN) ne peuvent pas être reproduits dans les autres pièces, donc pas de lecture dans ROOM 2 et ROOM 3. • Les signaux vidéo HDMI au niveau de composante vidéo ne peuvent pas être diffusés dans les autres pièces • Pour économiser de l'énergie, arrêtez la fonction ROOM 2 lorsque vous ne l’utilisez pas.
On (activée) : Pour l'activer. ¢ Remarque : • Lorsque le mode ROOM 2 est réglé sur OFF, l’entrée, volume et graves et aigues de ROOM 2 ne peuvent pas être sélectionnés.
• En général, nous recommandons de régler les graves et aigues sur 0 dB (niveau plat). • Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes.
• Vous ne pouvez pas choisir une source différente pour la troisième pièce (ROOM 3), mais vous pouvez écouter les signaux audio depuis la même source de la pièce principale. ¢ Sélection de Room 3 Off : Pour désactiver la fonction ROOM 3. o On : pour activer et lire à partir de la même source sélectionnée pour la pièce principale.
• Le format vidéo ne peut être réglé que sur NTSC.
Wide (large) : à sélectionner lorsque le format de l’image de l'écran télé et du signal vidéo correspondent. ↕ Standard : à sélectionner lorsque le format de l’image de l'écran télé et du signal vidéo ne correspondent pas.
On : pour activer la fonction réduction de bruit.
Off: pour désactiver la fonction d'amélioration. o On: pour régler la netteté de l'image.
¢ Remarque : • Seulement lorsque Trinnov Position est réglée sur "None", vous pouvez régler les niveaux des canaux central ou du subwoofer.
Off : pour écouter de sources de programme sans effet de tonalité. (l'indicateur "TONE" s'éteint). o On : pour régler la tonalité à votre goût. (L'indicateur "TONE" s'allume).
• En général, nous recommandons de régler les graves et aigues sur 0 dB (niveau plat). • Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes. • Pour compléter le réglage de tonalité, répétez les étapes ① et ② ci-dessus.
• Branchez le cordon correctement. • Mauvais branchement à la prise secteur ou cette dernière • Vérifiez la prise secteur à l'aide d'une lampe ou d'un est morte ou pas activée. autre appareil.
• • Absence de son des enceintes surround
Le niveau de volume global est réglé au minimum. La touche MUTE est mise sur ON. Aucune source convenable n'a été sélectionnée. Les raccordements des câbles entre les composants ne sont pas corrects. • La sortie HDMI Audio Output est sur On.
Réglez le volume. Appuyez sur la touche MUTE pour rétablir le son. Sélectionnez une source d'entrée appropriée. Raccordez les câbles comme il convient.
• Les niveaux de volume global et de surround sont au minimum. • Une source monaurale est utilisée. • Les enceintes surround sont réglées sur "No".
• Réglez les niveaux de volume global et de surround.
• Les enceintes centrales sont réglées sur "No". • Les niveaux de volume global et central sont au minimum.
• Sélectionnez un paramètre pour l'enceinte centrale. • Réglez les niveaux de volume global et central.
• Aucune source convenable n'a été sélectionnée. • Les paramètres vidéo sont incorrects. Pas d'image avec une connexion HDMI
• Sélectionnez un paramètre pour les enceintes surround.
"ECOUTER DES SONS SURROUND" à la page 39.) • L'amplificateur de puissance des canaux surround arrière • Attribuez l'amplificateur de puissance des canaux est attribué à "BI-AMP" ou "ROOM 2". surround arrière correctement. (Pour plus de détails, voir "Sélection de AMP Assign (ATTRIBUTION AMP)" à la page 58.) • Les niveaux de volume global et de surround arrière sont • Réglez les niveaux de volume global et de surround au minimum. arrière. • Les enceintes surround arrière sont réglées sur "No". • Sélectionnez un paramètre pour les enceintes surround arrière.
• Entrez des paramètres corrects. (Pour plus de détails, voir "Sélection de Monitor Output" à la page 59 et "CONFIGURATION DES ENTREES" à la page 69).
équipements connectés prennent en charge HDCP.
• Les stations mémorisées ont été effacées.
• Mémorisez de nouveau les stations.
• L'antenne est mal orientée par rapport à une meilleure réception. • Signaux faibles. AM, surtout la nuit.
• Installez une antenne AM extérieure.
• Il y a un obstacle entre la télécommande et son capteur.
• Enlevez l'obstacle.
Notice Facile
