MODE D'EMPLOI FRAGANCE AIRELEC

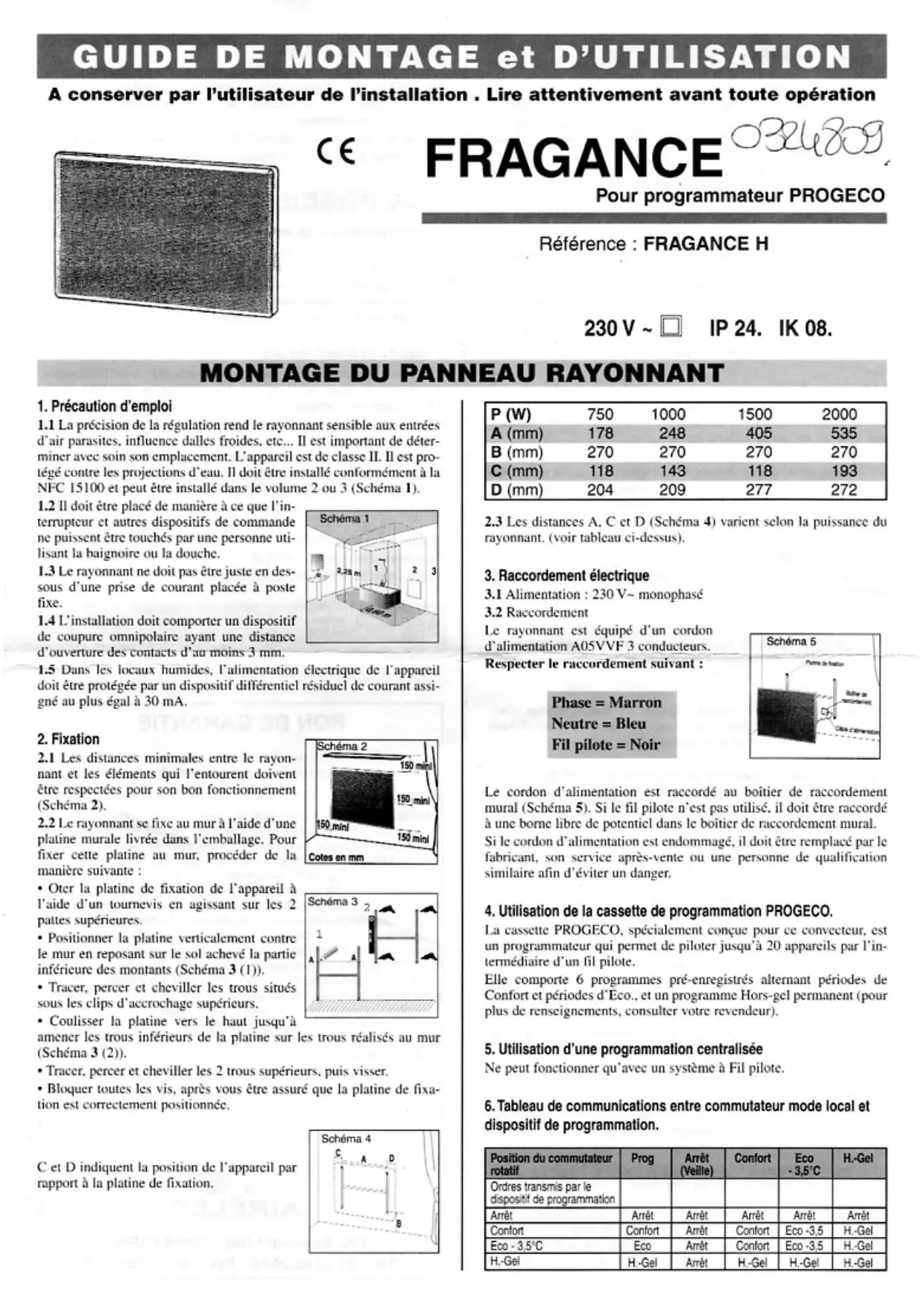

GUIDE DE MONTAGE et D'UTILISATION
A conserver par l'utilisateur de l'installation . Lire attentivement avant toute opération

C

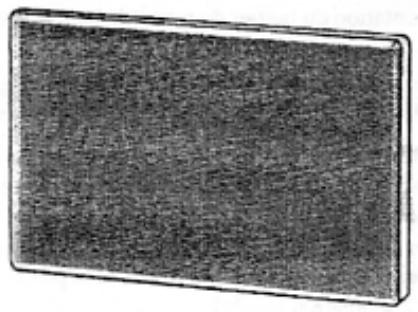

FRAGANCE
0324809
Pourprogrammateur PROGECO
Référence : FRAGANCE H
230V IP24.IK08.
MONTAGE DU PANNEAU RAYONNANT
1. Précaution d'emploi
1.1 La précision de la régulation rend le rayonnant sensible aux entrées d'air parasites, influence dalles froides, etc... Il est important de déterminer avec soin son emplacement. L'appareil est de classe II. Il est protégé contre les projections d'eau. Il doit être installé conformément à la NFC 15100 et peut être installé dans le volume 2 ou 3 (Scheme 1).
1.2 Il doit être place de manière à ce que l'interrupteur et autres dispositifs de commande ne puissant être touchés par une personne utilisant la baignoire ou la douche.
1.3 Le rayonnant ne doit pas etre juste en dessous d'une prise de courant place a poste fixe.
1.4 L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
1.5 Dans les locaux humides, l'alimentation electrique de l'appareil doit etre protegee par un dispositif differentiel residuel de courant assigne au plus egal a 30mA
2. Fixation
2.1 Les distances minimales entre le rayonnant et les éléments qui l'entourent doivent être respectées pour son bon fonctionnement (Scheme 2).
2.2 Le rayonnant se fixe au mur à l'aide d'une platine murale livrée dans l'emballage. Pour fixer cette plaine au mur, proceder de la maniere suivante:
- Oter la platine de fixation de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes supérieures.
- Positionner la platine verticalement contre le mur en reposant sur le sol achemé la partie inférieure des montants (Scheme 3 (1)).
- Tracer, percer et cheviller les troussitués sous les clips d'accrochage supérieur.
- Coulisser la platine vers le haut jusqu'à amener les trous inférieurs de la platine sur les trous réalisés au mur (Schema 3 (2)).
- Tracer,PERcer et cheviller les 2 trous supérieurs,puis visser.
- Bloquer toutes les vis, après vous est assure que la platine de fixation est correctement positionné.
C et D indiquent la position de l'appareil par rapport à la platine de fixation.




| P (W) | 750 | 1000 | 1500 | 2000 |
| A (mm) | 178 | 248 | 405 | 535 |
| B (mm) | 270 | 270 | 270 | 270 |
| C (mm) | 118 | 143 | 118 | 193 |
| D (mm) | 204 | 209 | 277 | 272 |
2.3 Les distances A, C et D (Schema 4) varient selon la puissance du rayonnant. (voir tableau ci-dessus).
3. Raccordement electrique
3.1 Alimentation: 230V - monophase
3.2 Raccordement
Le rayonnant est équipe d'un cordon d'alimentation A05VVF 3 conducteurs.
Respecter le raccordement suivant :
Phase = Marron
Neutre Bleu
Fil pilote = Noir

Le cordon d'alimentation est raccordé au boitier de raccordement mural (Scheme 5). Si le fil pilote n'est pas utilisé, il doit être raccordé à une borne libre de potentiel dans le boitier de raccordement mural.
Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.
4. Utilisation de la cassette de programmation PROGECO.
La cassette PROGECO, spécialement conçue pour ce convecteur, est un programmateur qui permet de piloter jusqu'à 20 apparéils par l'intermédiaire d'un fil pilote.
Elle comporte 6 programmes pré-enregistrés alternant périodes de Confort et périodes d'Eco., et un programme Hors-gel permanent (pour plus de renseignements, consulterer votre revendeur).
5. Utilisation d'une programmation centralisée
Ne peut fonctionner qu'vec un système à Fil pilote.
- Tableau de communications entre commutateur mode local et dispositif de programmation.
| Position du commutateur rotatif | Prog | Arrêt(Veille) | Confort | Eco- 3,5°C | H.-Gel |
| Ordres transmis par le dispositif de programmation | |||||
| Arrêt | Arrêt | Arrêt | Arrêt | Arrêt | Arrêt |
| Confort | Confort | Arrêt | Confort | Eco -3,5 | H.-Gel |
| Eco - 3,5°C | Eco | Arrêt | Confort | Eco -3,5 | H.-Gel |
| H.-Gel | H.-Gel | Arrêt | H.-Gel | H.-Gel | H.-Gel |
MISE EN ROUTE
1.Description (Schemas 6 et 7)
1.1 Une molette de thermostat graduée de Hors-Gel à 9, située sur le boitier de commande, à droite de l'appareil avec voyant de chauffe
1.2 Une molette de commutateur individuel les différents modes de fonctionnement.
Prog - Arret (veille) - Confort - Eco ct H.-GEL
1.3 Un receptacle avec son cache pour la cassette de programmation.

2:Utilisation du commutateur de
mode local (Scheme 7)
Celui-ci n'a pas d'influence sur les autres apparèils. Il n'a d'effet que sur l' apparéil concerne (installation programmee par fil pilote).
2.1 Position « PROG »
- Si l'appareil n'est pas relié à un dispositif de programmation : la température sera celle réglée par la molette du thermostat.
Si l'appareil est relié à un dispositif de programmation : la température sera fonction de celle réglée sur la molette de thermostat et des signaux transmis par le dispositif de programmation.
2.2 Position « ARRET»
Mise en veille de la fonction chauffage.
2.3 Position « CONFORT »
La température sera celle reglee par la molette du thermostat exception faite pour les signaux Arret et Hors-Gel transmis par le dispositif de programmation.
2.4 Position
La température sera celle régée par la molette du thermostat moins 3.5^ environ, exception faite pour les signaux Arrêt et Hors-Gel transmis par le dispositif de programmation
2.5 Position «Hors-Gel»
La température restera d'environ 7^ quel que soit le réglage selec-tionné sur la molette du thermostat, exception faite pour le signal Arrêt transmis par le dispositif de programmation.
3. Mise en place de la cassette de programmation PROGECO.
Pour cela, utiliser la notice d'installation de la cassette PROGECO.
4. Etalonnage
Pour avoir un réglage parfait:
- Utiliser un thermomètre en le plaçant au centre de la piece à 1.20m du sol (portes et fenêtres fermées).
- Placer le commutateur de mode local en position Confort.
- Mettre la molette de thermostat en position maximum.
- Des que la température ambiente souhaitée est atteinte par le thermomètre (exemple 20^ ), ramener lentement la molette de thermostat jusqu'à l'extinction du témoin de chauffe.
Une fois regle, le thermostat maintainant automatiquement cette temperature dans la piece en enclenchant et en coupant successivement l'alimentation de l'appareil.
Pour assurer un fonctionnement régulier de l'ensemble des apparciels de chauffage dans une même piece, vérifier que le réglage des thermostats des différents apparciels soit identique.
5. Arret
- Appareil seul. Pour arreter le fonctionnement sans toucher au réglage du thermostat, positionner le commutateur sur Arrêt.
DéPOSE DE L'APPAREIL
RAPPEL : Toutes les interventions sur nos apparciels doivent etre effectuees hors tension et par un personnel qualifie et agreé. Si I'installation de chauffage est programmee par fil pilote, lors d'une intervention sur ce materiel, couper l'alimentation de ou des apparciels concen nés ainsi que du ou des fil pilotes.
1. Dépose de l'appareil
- Avant d'oter l'appareil de sa platine,mettre le commutateur en position Arret et, si fil pilote externe, couper son alimentation.
- Déverrouiller la platine de fixation à l'aide d'un tournevis en agissant sur les 2 pattes supérieures.
- Soulever l'appareil verticalément afin qu'il se dégage de sa platine.
- Debrancher le cable d'alimentation du boitier de raccordement mural.
CONSEILS PRATIQUES
1. Fonctionnement économique
- Couper l'alimentation de vos apparéils (commutateur sur Arré) lorsque vous arez longuement vos pièces.
- Lors d'une absence prolongée dans une piece (chambre d'amis) ou dans tout votre logement (vacances) mesure vos apparciels sur la position Hors-gel (mode local ou programmation forcee).
2. Sécurité de fonctionnement
- En cas de recouvrement, il y a risque de surchauffe et de déterioration des matériaux posés sur l'appareil. L'advertissement "NE PAS COU-VIR" rappelle ce risque.
- Ne pas masquer l'appareil par un meuble ou un rideau, vous en perturberiez le fonctionnement.
- Nettoyer et dépoussierer la façade et la grille d'entree d'air.
- En l'absence de la cassette de programmation, veiller à ce que le cache réceptacle soit toujours en place.
Marque NF reglement particulier R 89
Organisme certificateur : AFNOR
Tour Europe 92049 PARIS La Défense cedex 07
BON DE GARANTIE
La garantie AIRELEC est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pieces reconnues défectueuses.
AIRELEC garantit ses apparèils de chauffage électrique fixes 2 ans contre tout vice de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pieces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être demandés à titre de dommages et intérêts pour chaque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparèils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparèils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de déterioration ou accident provenant de néligence ou défaut d'entretien.
Date et Cachet :

109, Boulevard Ney - 75018 PARIS : 01.53.06.28.60 - Fax : 01.42.28.77.74
