MODE D'EMPLOI JOLINE AIRELEC

CONCEPTEUR ET FABRICANT FRANÇAIS DE CHAUFFAGE ÉLECTRIQUE

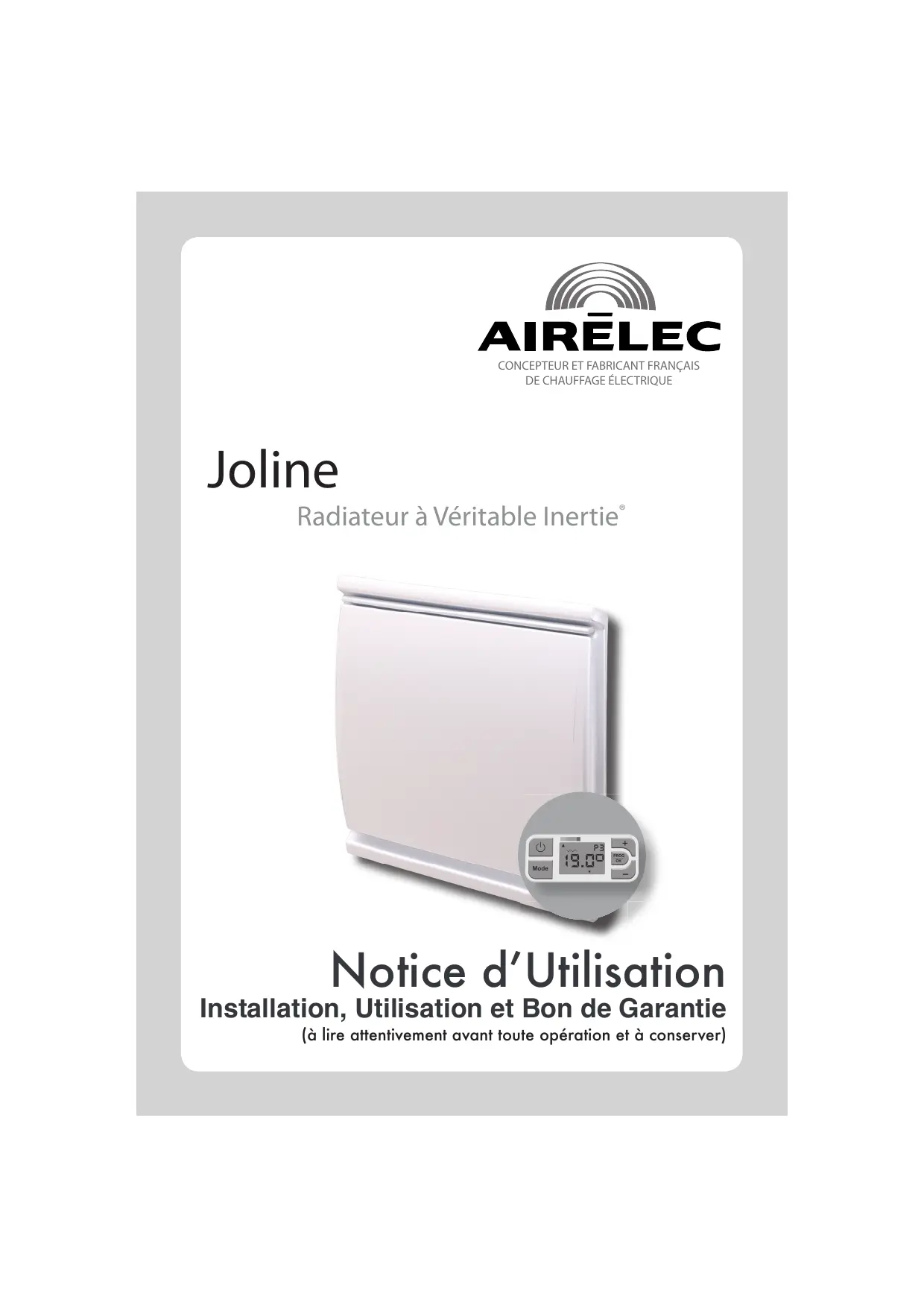

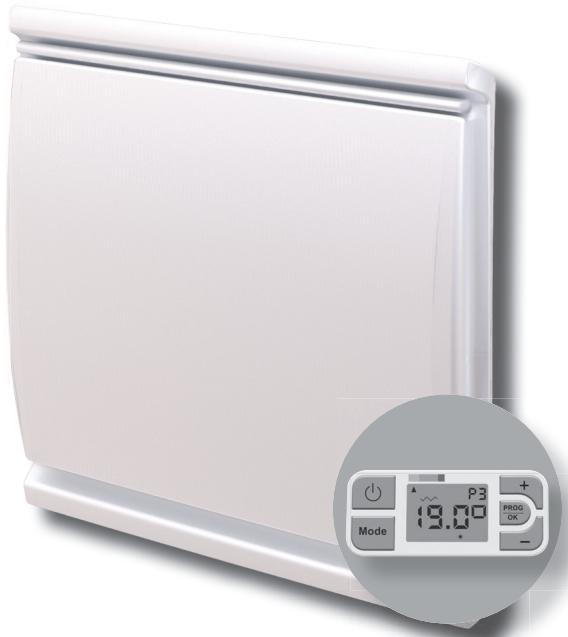

Joline

Radiateur à Véritable Inertie

Notice d'Utilisation

Installation, Utilisation et Bon de Garantie

(a lire attentivement avant toute opération et à conserver)

AVANT PROPOS :

• Vous venez d'acquerir ce Radiateur à véritable inertie Joline d'Airelec et nous vous remercions de ce besoin, témoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

SOMMAIRE

1. • Caracteristiques page 3
2. • Recommendations de mise en place page 4
3. • Installation et fixation
4. • Raccordement électrique page 6
5. Comment utiliser votre apparéil
6. -Conseils/Entretien page17
7. • Aide aux diagnostics page 18

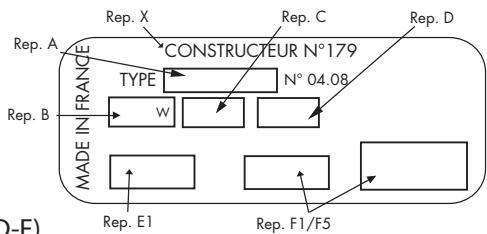

8. • Identification de votre apparéil

1 CHARACTERISTIQUES

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)	Poids (kg)
A692072	750	3,3	465	600	129+28	14,0
A692073	1000	4,3	625	600	129+28	20,5
A692075	1500	6,5	945	600	129+28	30,5
A692077	2000	8,7	1185	600	129+28	37,0

Appareil + dosseret

En option :

L'appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.

• Contacter votre revendeur.

Programmateur Fil Pilote

Programmateur Courant Porteur

Programmateur Radio Fréquence

2 RECOMMANDATIONS DE MISE EN PLACE

Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

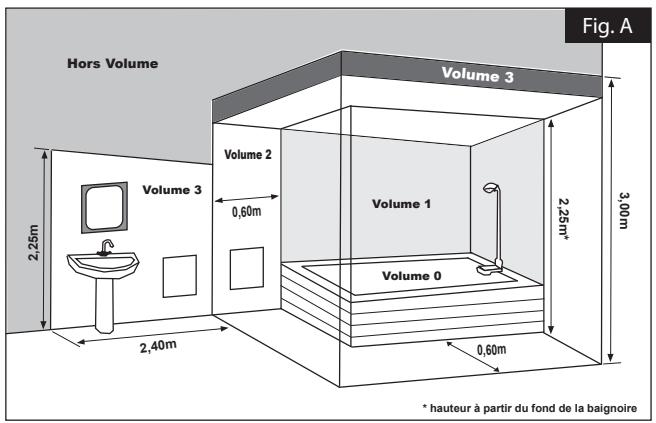

L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau.
L'appareil ne doit pas etre instalé sous une prise de courant.

Installation des apparils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

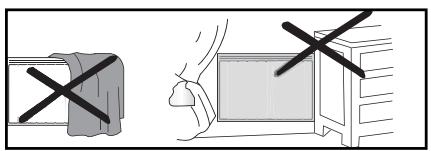

IMPORTANT: NE PAS COUVRIR L'APPAREIL

■ Si l'appareil est recouvert, il y a risque de surchauffe.
Le logo ci-dessus rappelle ce risque.

■ Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.
Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

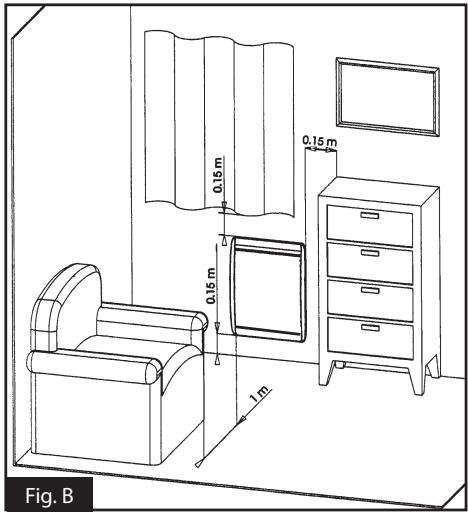

Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig.B).

3

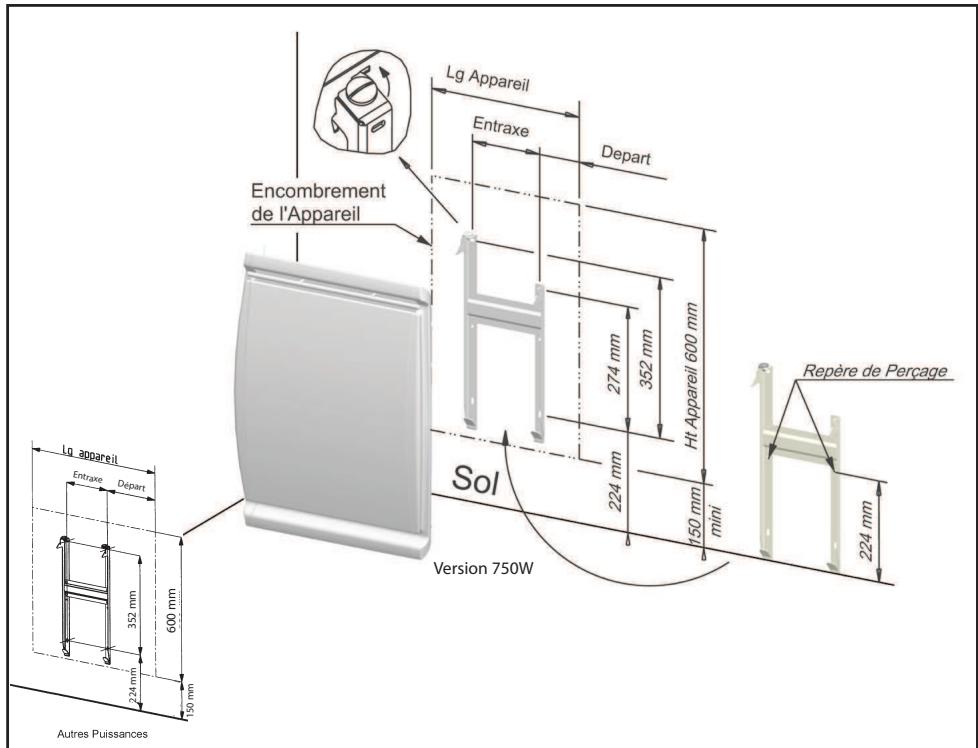

INSTALLATION ET FIXATION

Puisances	750 W	1000 W	1500 W	2000 W
Largeur (mm)	465	625	945	1185
Entraxe (mm)	160	240	350	680
Départ	152,5	192,5	297,5	242,5

Conseils :

• Pour facilitier l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret.

• Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.

1 - Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C).
2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
3 - Positionner l'appareil sur le dosseret.
4 - Verrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans les sens inverse des aiguilles d'une montre (Fig. C).

NOTA : Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 2 vis de fixation sur chaque montant du dosseret (voir Fig. C).

4 RACCORDEMENT ELECTRIQUE

■L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
■ L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
■ Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

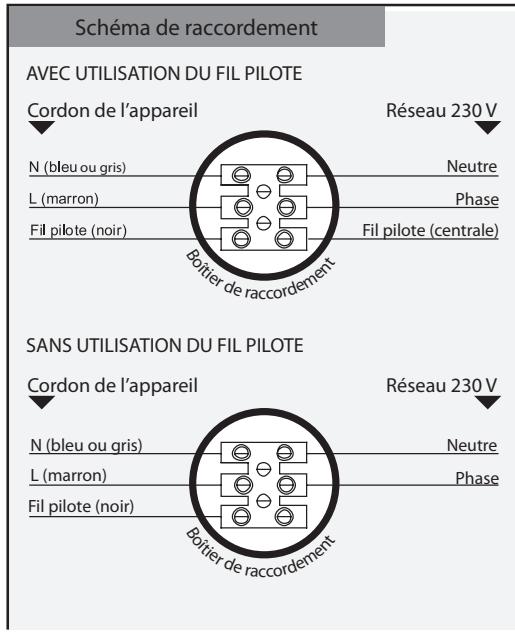

RESPECTER LE SENS DE

BRANCHEMENT :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

Le fil noir ne doit enaucun cas etree raccorded aune borne de terre ou au fil VERT/JAUNE.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

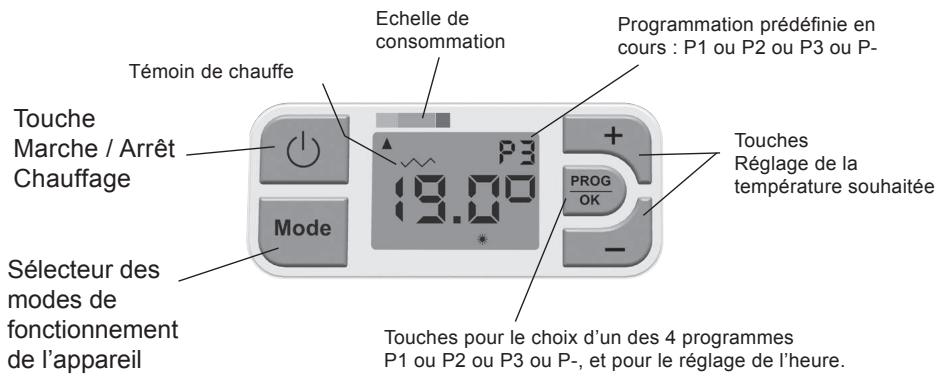

5 COMMENT UTILISER VOTRE APPAREIL

1- MISE EN MARCHE DE L'APPAREIL :

Nota : A la première mise sous tension de l'appareil, celui-ci est par défaut en position arrêtchauffage, écran etint.

Pour la mise en marche, un appui bref sur la touche Marche / ArrêtCHAUFFAGE et l'écran affiche alors la température de comfort souhaïée soit 19.0^

2- ARRET CHAUFFAGE DE L'APPAREIL :

Pour l'arrêt de la fonction chauffage de l'appareil, un nouvel appui bref sur la touche Marche / Arrêt chauffage et l'écran s'éteint.

Nota : l'appareil conserve toutefois vos réglages en mémoire.

3- REGLAGE DE LA TEMPERATURE DE CONSIGNE :

Par les touches + et -, vous pouvez fixer vous-même votre température de consigne souhaitation (exemple ci-contre), de 0,5^ en 0,5^ .

Fermer les portes de la pierce et attendre quelques heures pour que la température se stabilise à la valeur souhaïée.

Si la température obtenue ne vous convient pas, augmenter + ou diminuer - la valeur de la consigne comme vous le désirez.

Attendre de nouveau quelques heures pour vérifier la valeur de la température de comport.

Conseil : pour une(Meilleureharmoniedevoretreythme devie,nousyouproposonsde laisserlatempératurede consigna 出 1 9 . 0 ^

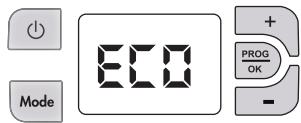

4- DEROGATION EN MODE ECONOMIQUE « ECO » :

En cas d'absence de courte durée (+ de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Cette position économique provoque un abaisissement de la température de la pierce de 3,5.°C environ par rapport à la température de consigne. Pour cela :

Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Economique «ECO»voie. (Figure ci-contre)

Il est possible de visualiser la consigne ECO par un appui bref sur une des deux touches + ou -

Pour modifier la température ECO : en mode ECO, appuyez pendant 3 secondes sur la touche Mode et la consigne ECO clignote.

La modification est alors possible à l'aide des touches + ou - .

Appuyez sur la touche Mode pour valider.

5- DEROGATION EN MODE HORS-GEL :

En cas d'absence de longue durée (+ de 24h), ce mode de fonctionnement permet deMAINIR la température de la piece à environ 7^ . Vous avez alors un maximum d'économie sans risque de gel. Pour cela :

Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Hors-Gel « HG »_CHOie.

6- COMMENT VERROULLER LES COMMANDES :

Vous avez la possibilité de verrouiller le clavier du boîtier de commande. Pour cela :

Vous avez besoini par exemple le mode Hors Gel « HG », appuyez sur les touches + et – en même temps pendant environ 3". Le clignotement de l'afficheur vous indiquera le verrouillage du clavier.

Si vous appuyez sur n'importe qu'elle touche du clavier, l'afficheur vous signalera par le symbole « NON » l'impossibilité de prendre en compte votre demande.

Pour supprimer le verrouillage du clavier, faites l'opération inverse.

7- MODE DE FONCTIONNEMENT « PROGRAMMATION PREDEFINIE » P1 ou P2 ou P3 ou P- :

Ce mode permet le fonctionnement automatique journalier de votre(AP)appareil de chauffage soit en consigne Confort, soit en consigne Eco.

Pour cela :

Quelque soit le mode de fonctionnement en cours, l'appuiendant 3s sur la touche PROG/OK permettra d'assurer un programme à chaque jour de la semaine.

RAPPEL:

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00). Pour cela, reportez-vous au sous-chapitre 9 réglage de l'horloge.
• En cas de coupure de courant supérieure à 24 heures, vous ne devez aussi remettre à l'heure libre votre apparéil.

Programme prédéfini affché	Choix	Signification
	P1	Le programme P1 vous permit d'avoir la tempéra-ture de consigne Confort le matin de 6h à 8h et le soir de 17h à 23h.
	P2	Le programme P2 vous permit d'avoir la tempé-rature de consigne Confort le matin de 6h à 8h, le midi de 11h30 à 13h30 et le soir de 17h à 23h.
	P3	Le programme P3 vous permit d'avoir la tempéra-ture de consigne Confort le week-end de 8h à 23h.
	P-	Le programme P- vous permit de personneliser la tempé rature de consigne, suivant vos besoin, sous 3 plages heures différentes.

Choix du programme	Jour	Signification
LUX: P1 LU:P2 LU:P3 LU:P-	Lundi = LU	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
RER: P1 RER: P2 RER: P3 RER: P-	Mardi = MA	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
RE: P1 RE: P2 RE: P3 RE: P-	Mercredi = ME	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
VE: P1 VE: P2 VE: P3 VE: P-	Jeudi = JE	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
VE: P1 VE: P2 VE: P3 VE: P-	Vendredi = VE	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
SR: P1 SR: P2 SR: P3 SR: P-	Samedi = SA	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK
O1: P1 O1: P2 O1: P3 O1: P-	Dimanche = DI	Avec les touches + ou -, vous pouvezCHOISIR le programme prédéfini.	Verifier par la touche PROG/OK

Retour à l'affichage de la température de consigne

Note: Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0.

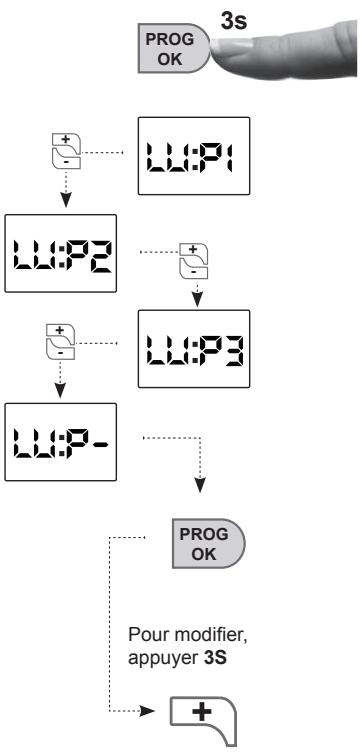

Ce mode permet le fonctionnement automatique journalier de votre(AP)appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela :

Quelque soit le mode de fonctionnement en cours, :

• Appuyer pendant 3s sur la touche PROG/OK
• Appuyer sur la touche + ou - pour désir le programme «P-»

• Validator par PROG/OK.

• Pour modifier ou étabir le programme à la carte, appuyer 3s sur la touche + et reportez-vous à l'exemple page suivante.

• vous pouze ainsi définir vous même votre programme à la carte. Voir exemple page suivante.

RAPPEL.

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00). Pour cela, reportez-vous au sous-chapitre 9 réglage de l'heure.

• En cas de coupure de courant supérieure à 24 heures, vous ne devez aussi remettre à l'heure libre votre apparéil.

Nota :

• Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale.
• Lors de la 1ere utilise de l'appareil, sortie d'usine, aucune plage horsaire n'est définitie. L'écran affiche «- - » pour les 3 plages horaires.

COMMENT ÉTABLIR LE PROGRAMME A LA CARTE ?

Prenons l'exemple pour le LUNDI «LU : P-», nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes: le matin de 7h à 9h, le midi de 11h à 13h et le soir de 16h à 22h.

de 7h à 9h	Choix : plage 1					Résultat
Vous étés dans le programme à la carte «P-», voir page 11 pour l'activer	PROG OK BE ✔	PROG OK FH ✔	PROG OK A ✔	PROG OK FH ✔	PROG OK A ✔	La plage horsaire n°1 de 7h à 9h est validée, vous passez automatiquement à la plage horsaire n°2
	Modifier l'heure de début avec +			Modifier l'heure de fin avec +

de 11h à 13h	Choix : plage 2					Résultat
Plage 2	PROG OK	PROG OK	PROG OK	PROG OK	PROG OK	La plage horsaire n°2 de 11h à 13h validée, vous passez automatiquement la plage horsaire n°3
	BE	H	R	B	H
	+	+	+	+	+
	Modifier l'heure de début avec	+	+	+	+

de 16h à 22h	Choix : plage 3					Résultat
Plage 3	PROG OK BE *	PROG OK SH *	PROG OK A *	PROG OK 22H *	PROG OK 3 *	La plage hora n°3 de 16h à 22h est validée, vous passez automatiquement au mardi : MA : P-
	Modérer l'heure de début avec		Modérer l'heure de fin avec

• Procedez de la même manière pour tous les jours de la période, soit en conservant le programme que vous avez définitie précédément ou en le modifiant.
• Validator par PROG/OK.
• Pour le dernier jour de la période (soit le dimanche «Dl»), après validation des plages horaires,回头 à l'affichage de la température de consigne.

8- AFFICHAGE DE L'HEURE :

Appuyer brièvement sur la touche PROG/OK pour afficher l'heure en cours.

9-MISE AL'HEURE DE L'HORLOGE ET DU JOUR :

A-Réglage de l'heure:

Appuyer pendant 3s sur la touche PROG/OK pour entrer dans le menu de programmation.

Appuyer une 2ème fois pendant 3s sur la touche PROG/OK permet la mise à l'heure de l'horloge. L'heure s'affiche en clignotant.

Modifier l'heure avec les touches + et - et valider avec la touche PROG/OK.

Modifier les minutes avec les touches + et - et valider avec la touche PROG/OK.

B - Réglage du jour :

Modifier les jours de la semaine (JO: LU = lundi, JO: MA= mardi, JO: ME= mercredi, etc...) avec les touches + et -.

Validator par la touche PROG/OK.

10-MODE DE FONCTIONNEMENT « AUTO »:

Ce mode permet le fonctionnement automatique (par fil pilote) de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie. Pour cela :

Appuyez sur le sélecteur Mode jusqu'à ce que l'afficheur vous indique la position P1 ou P2 ou P3 ou P-voie, (exemple figure ci-contre)

Puis appuyer de nouveau pendant 3s sur Mode pour activer la fonction « auto », (exemple figure ci-contre).

TABLEAU RECAPITULATIF DES MODES DE PROGRAMMATION D'UNE CENTRALE DE PROGRAMMATION OU D'UN GESTIONNAIRE D'ENERGIE :

Ordres envoyés par le système de programmation	Ordres affichés par l'écran à cristaux liquides	Résultat obtenu
Si arrêtchauffage	- - AUTO	Arrêt instantané du chauffage de l'appareil.
Si Eco.	ECO AUTO	Abaisissement de la température de 3,5°C par rapport à la position Confort ou selon votrechoix.
Si Conf-1	CF-1 AUTO	Abaisissement de la température de 1°C par rapport à la position Confort.
Si Conf-2	CF-2 AUTO	Abaisissement de la température de 2°C par rapport à la position Confort.
Si Hors Gel	H5 AUTO	Maintient la température de la pièce à environ 7°C sans risque de gel.

Particularités :

Dans le cas des modes de forçage Economique, Confort et Hors-Gel, les ordres HorsGel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous signaler les ordres reçus par votre apparéil, l'affichage « AUTO » clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire de tariffication
	Ordre donné HG	Ordre donné Arrêt Chauffage
19,0	HG AUTO	- - AUTO
ECO
HG

11- ECHELLE DE CONSOMMATION :

C'est un indicateur comportemental qui vous indique si vous réglage et l'utilisation de votre apparéil sont économiques ou non :

-Voyant au vert = economique
Voyant vers le rouge = moins economique.

Pour une meilleure harmonie de votre rythme de vie, il est conseilé de laisser la température de consigne à 19.0°C.

Le témoin « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.

12-MISE EN HARMONIE DES AFFICHAGES

(THERMOSTAT/THERMOMETRE) :

Exceptionnellement, il peut s'avérer que, dans certaines conditions, il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Dans ce cas, il est possible d'harmoniser les 2 affichages.

Ce réglage ne peut être réalisé que si vous appareil est régle entre 17 et 23^ .

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la pierce (au moins 6h) et éviter autant que possible les allées et venues dans la pierce.

Le thermomètre de contrôle doit être placé au milieu de la pierce à 1m20 du sol. Ne pas le poser sur un meuble.

Se placer en mode « Confort » avec le sélecteur MODE, ex.: 19.0

Appuyez pendant 3 secondes sur le selecteur MODE, deux possibilités :

• Soit affichage clignotant de 19.0, l'harmonisation est alors possible.
• Modifier avec les touches + et -
• Validator par le sélecteur MODE
• Soit affichage « Non »: l'harmonisation est impossible.

Nota: Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale soit 19,0.

Utilisation du mode 6 ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêt chauffage (voir tableau du chapitre - 4).

• Conf.-1 provoque un abaisissement de la température de 1^ par rapport à la position Confort.
• Conf.-2 provoque un abaisissement de la température de 2^ par rapport à la position Confort.

■ REMARQUES :

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d'EDF.
• Notre apparéil étant équipé d'un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et leprogrammateur ne sont pas immériats : il faut attendre environ 15 secondes avant leur prise en compte.
• L'utilisation des ordres Conf.-1 et Conf.-2 se traduit par l'affichage sur l'écran à cristaux liquides de CF1^p ou CF2^p.
  Usage exceptionnel : Dérogation d'un appeareil de sa programmation

Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintainir la température CONFORT en permanence à 19.0^ . Pour cela, veuillez vous reporter au chapitre « Forçage en mode Confort», sous réserve des ordres prioritaires par dé-lestage Hors-gel ou Arrêtchauffage.
• Si la piece est inoccupée (chambre d'amis par exemple), maintainir la température à une valeur très BASSE en permanence (Fonction HGEL). Pour cela, veuillez vous reporter au chapitre « Dérrogation en mode Hors gel », sous réserve de l'ordre prioritaire par délestage Arrêtchauffage.

Dans les 2 cas ci - dessus, des suppression de l'usage exceptionnel replacer le mode de fonctions sur 19.0^p .
■ NOTA: Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le commutateur étant sur 19.0^P .

Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

6

CONSEILS-ENTRETIEN

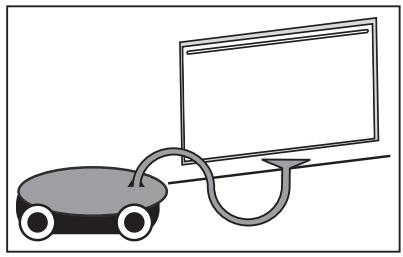

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.

■ Utilizez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTERIORER LE REVÊTEMENT DE L'APPAREIL.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

Recommendations et conseils

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veillez à ne rien introduire dans l'appareil.

Eviter aux jeunes enfants de s'appuyer sur la surface chaude de l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil neCHAFFE pas, en cas de surconsommation momentanee (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appa-reil se remettra enCHAFFE.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

7

NATURE	VERIFICATION	ACTION
L'appareil neCHAUFFE PAS	■ S'assurer que l'écran est allumé.	■ Appuyer sur le bouton ① .
	■ L'écran est allumé, le témoin dechauffe est étant.	■ Vérifier la valeur de la consigne.La température ambiente ne nécessitepas de chauffer.L'L'appareil est en ECO ou en délestage:s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	■ L'écran ne s'allume toujours pas.	■ S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilchauffe tout le temps	■ Vérifier que le réglage de la temperaturé n'a pas été modifié.Vérifier que l'appareil n'est passitué pres d'une porte ouverteou/et pres d'un local nonchauf fé, ou dans un courant d'air.	■ Régler de nouveau la température.Fermer la porte,mettre le local enchauffe ou supprimer le courant d'air.
L'appareilne suit pas les ordresde programmations	■ S'assurer de la bonne utilisationde la centrale de programmation.(se reporter à son manueld'utilisation)	■ Mettre l'appareil en mode «AUTO».

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

L.C.I.E ELECTRICITE performance	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus- tries de l'Electricité) garantit les performances de ces apparêils qui respectent les normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en vigueur.
Cat. C	Les apparêils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
L.C.I.E ELECTRICITE	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus- tries de l'Electricité) garantit que ces apparêils respectent l'ensemble des normes de sécurité en vigueur.
CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité electromagnétique (CEM).
classse II □	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides
IK....	Indice de résistance aux chocs de l'enveloppe de l'appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
■ Les certificates de conformités (rep. E-C-D-F).
N° du constructeur (rep X).

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pieces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le return des pieces, celles-ci doivent être expériées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour chaque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détériération ou accident provenant de néligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant àquel que moment et pour qu'elle cause que ce soit, la responsabilité du constructeur est limite à son personnel propre et à sa fourniture

CONTESTATION :

Dans le cas de contestation,quel que soient les conditions de vente et de paiement acceptées,le tribunal de commerce de Paris sera seul compétent. Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie legale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signa-létique fixée sur l'appareil.

BON DE GARANTIE

TYPE:

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cet apparéil a été étudié, concu et réalisé avec soin

pour vous donner entière satisfaction.

AIRÉLEC

109, boulevard Ney·75018 PARIS

Agence Commerciale : 13 rue Jean Dollfus - 75018 PARIS

SAV: voir avec votre magasin revendeur
