MODE D'EMPLOI SEBOA AIRELEC

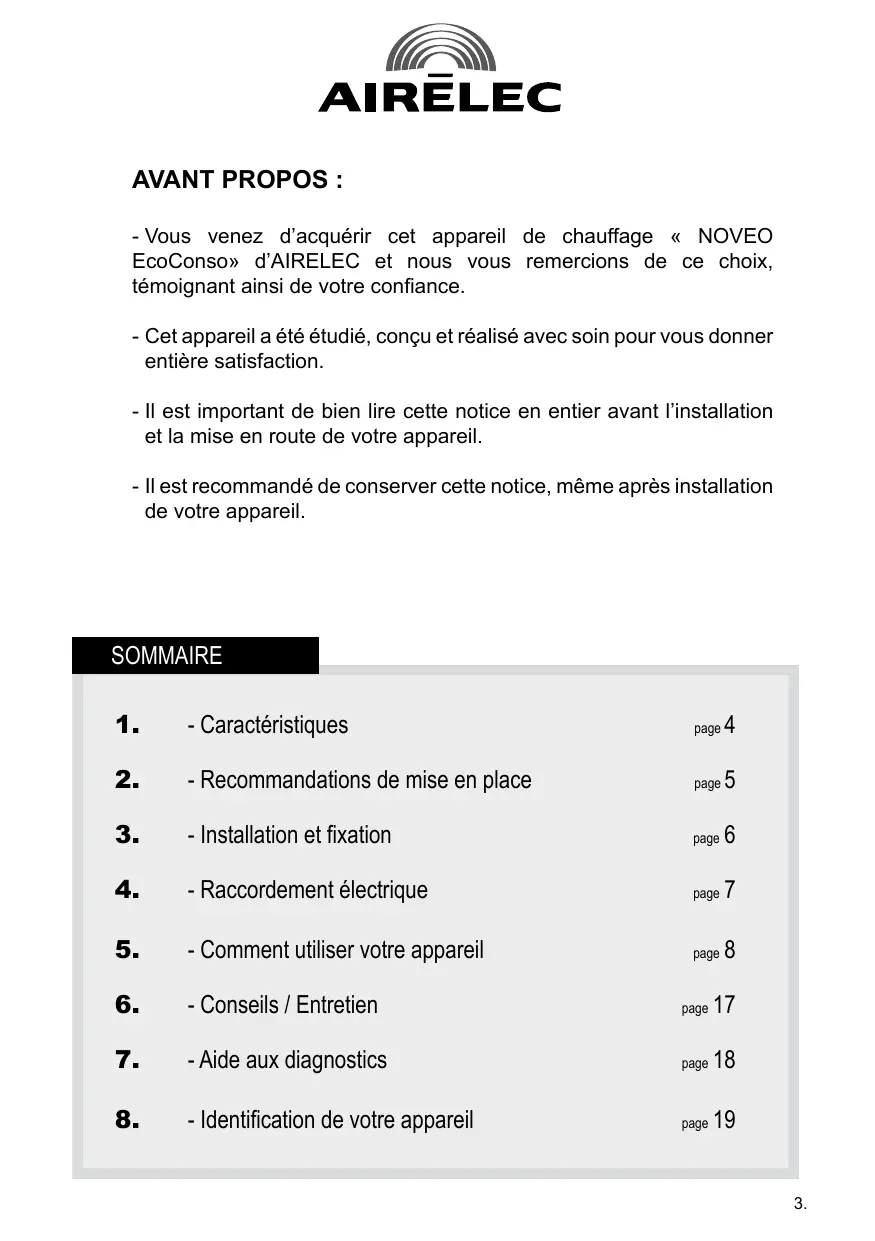

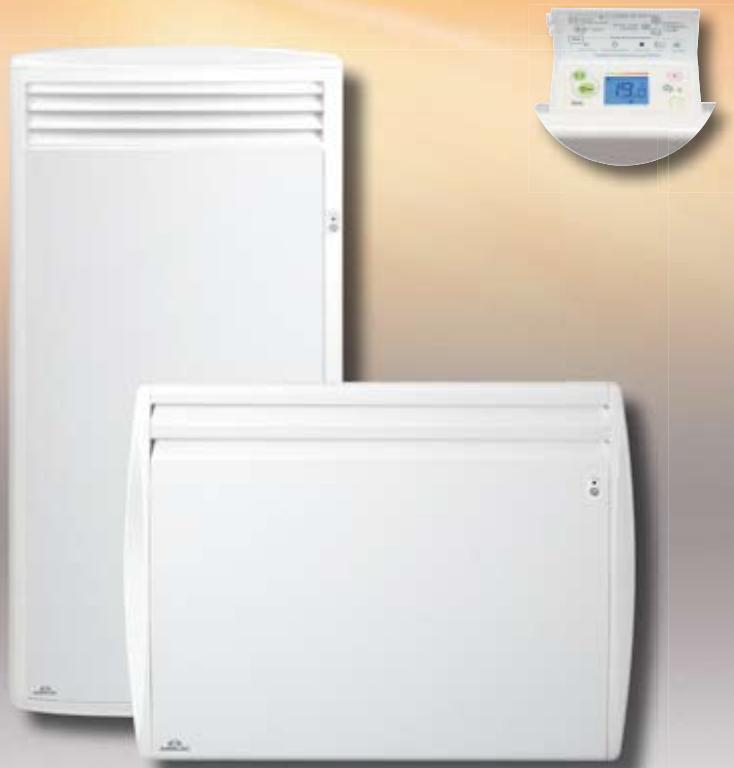

Noveo EcoConso Radiateur électrique à chaleur douce Notice d’utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération et à conserver) AVANT PROPOS : - Vous venez d’acquérir cet appareil de chauffage « NOVEO EcoConso» d’AIRELEC et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. - Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil. - Il est recommandé de conserver cette notice, même après installation de votre appareil. SOMMAIRE

- Caractéristiques page

- Recommandations de mise en place page

- Installation et fixation page

- Raccordement électrique page

- Comment utiliser votre appareil page

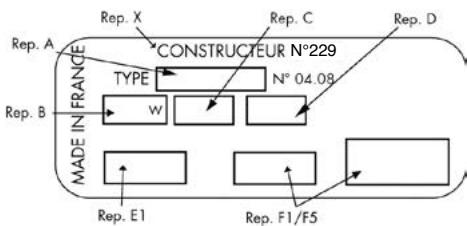

- Identification de votre appareil page

CARACTÉRISTIQUES Références Puissance (W) Intensité (A) Largeur (mm) Hauteur (mm)

113+35 113+35 113+35 En option : L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence. - Contacter votre revendeur. Programmateur Fil Pilote

Poids (kg) Appareil + dosseret HORIZONTAL A691782 A691783 A691784 A691785 A691787 Epaisseur (mm) Programmateur Courant Porteur Programmateur Radio Fréquence 9,9 12,6 14,8

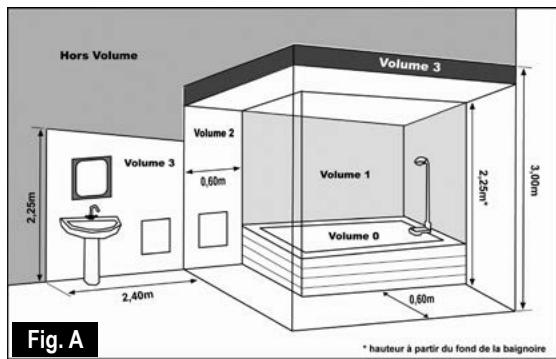

Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau. L’appareil ne doit pas être installé sous une prise de courant. Fig. A Installation des appareils L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France). IMPORTANT :

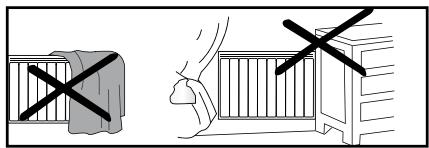

NE PAS COUVRIR L’APPAREIL

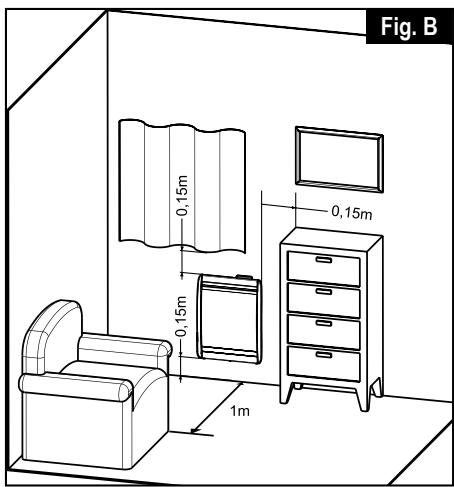

Si l’appareil est recouvert, il y a risque de surchauffe. Le logo ci-dessus rappelle ce risque. Fig. B Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

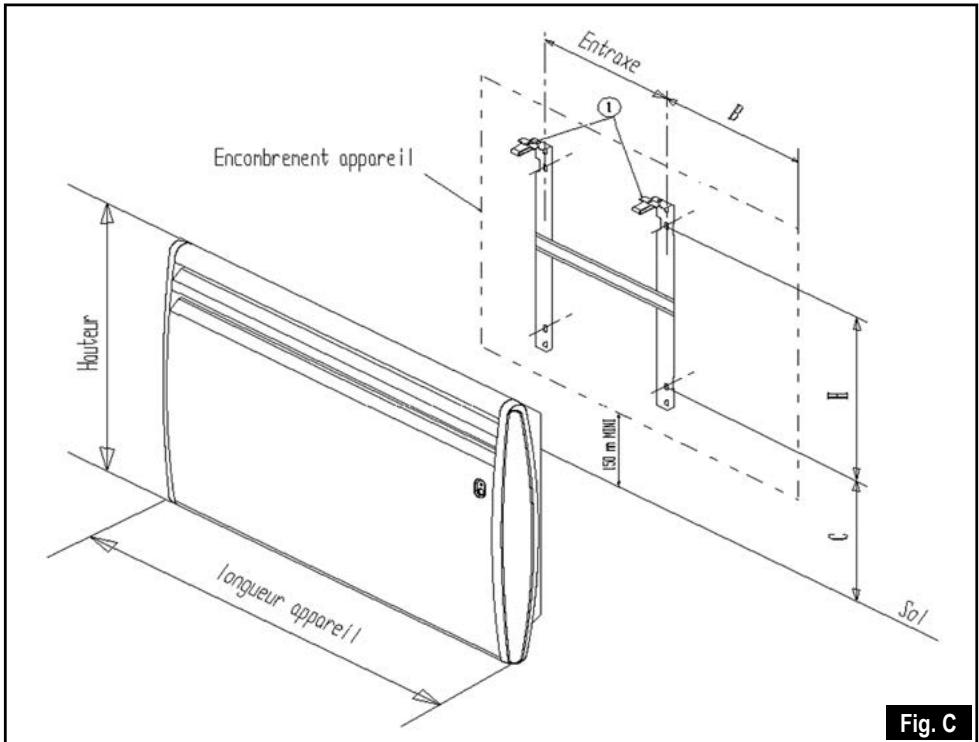

1 - Libérer le dosseret en pinçant et en tirant les deux languettes insérables au

dos de l’appareil (Fig.C).

2 - Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 5,5 mm max.)

en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).

3 - Positionner l’appareil sur les pattes inférieures du dosseret et le redresser

jusqu’à son emboîtement dans le dosseret (Fig. C).

RACCORDEMENT ELECTRIQUE L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

RESPECTER LE SENS DE

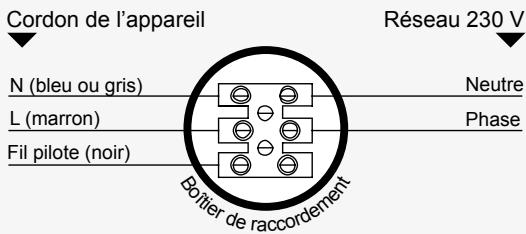

BRANCHEMENT : Schéma de raccordement

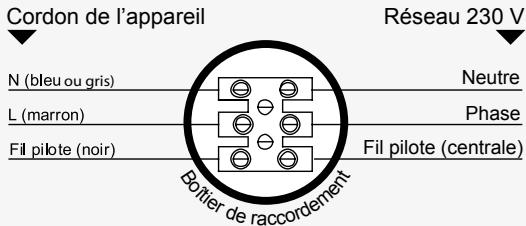

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V Neutre ou gris) Phase

Cordon de l’appareil Réseau 230 V N (bleu ou gris) Neutre L (marron) Phase

RACCORDÉ À UNE BORNE

VERT / JAUNE. NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre. Mode Signal à transmettre Confort Eco Hors-gel Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural. Arrêt Chauffage Conf. -1°C

293s Mesure par rapport au neutre 0 Volt 230 Volts 115 Volts négatif 115 Volts positif Volts/3s Volts/7s

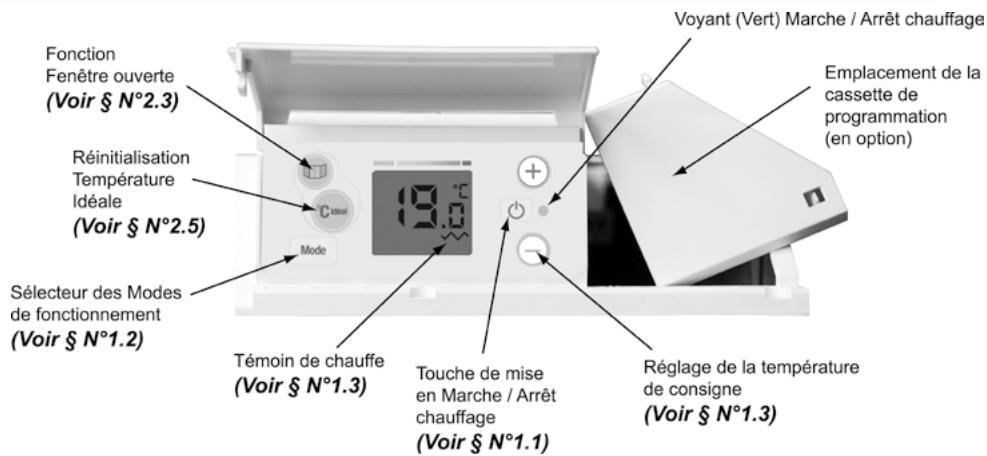

Veillez à enlever la pellicule de protection du boitier de commande.

1.1 - MISE EN MARCHE / ARRET CHAUFFAGE DE L’APPAREIL :

Pour la mise en marche, appuyer sur L’écran affiche la température de Confort : 19.o°C. Pour l’arrêt chauffage, appuyer sur L’écran s’éteint.

L’appareil conserve toutefois vos réglages en mémoire, il est juste en veille.

1.2 - LE SELECTEUR DE MODE :

Effectuer des appuis successifs Le sélecteur de mode vous permet de sélectionner 5 fonctions. VOUS SOUHAITEZ Maintenir la température Confort. UTILISEZ LA FONCTION CONFORT L’ECRAN AFFICHE La température de consigne souhaitée et le Symbole confort Maintenir la pièce à la température Economique. ÉCONOMIQUE Eco Maintenir la pièce à une température Hors Gel. HORS-GEL

Un abaissement automatique de la consigne, lors de votre absence DETECTEUR D’ABSENCE Symbole détection Appliquer l’ordre envoyé par votre centrale de PROGRAMMATION programmation ou votre gestionnaire d’énergie. SYMBOLE Symbole horloge

1.3 - MODE CONFORT / REGLAGE DE LA TEMPÉRATURE :

Appuyer sur , pour augmenter ou diminuer la consigne de 0,5°C en 0,5°C. Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la pièce et attendre au moins 6 heures.

C’est un indicateur comportemental qui vous indique si votre réglage et l’utilisation de votre appareil sont économiques ou non : - Voyant au vert = économique - Voyant vers le rouge = moins économique. Pour une meilleure harmonie de votre rythme de vie, il est conseillé de laisser la température de consigne à 19.o°C. Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s’allume et s’éteint selon les besoins de chauffe.

1.4 - MODE PROGRAMMATION :

Appuyer successivement sur que le symbole s’affiche. jusqu’à ce Ce mode permet le fonctionnement automatique (par fil pilote) de votre appareil de chauffage par l’intermédiaire d’une centrale de programmation ou d’un gestionnaire d’énergie. ORDRES ENVOYES Arrêt chauffage Eco.

L’ECRAN AFFICHE RESULTAT OBTENU Arrêt instantané du chauffage Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre choix. Conf-1 Abaissement de la température de 1°C par rapport à la position Confort. Conf-2 Abaissement de la température de 2°C par rapport à la position Confort. Hors Gel Maintient la température de la pièce afin d’éviter tout risque de gel. PARTICULARITÉS Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole clignote. Fonctions choisies Centrale de programmation ou gestionnaire d’énergie Ordre donné HG Ordre donné Arrêt chauffage 19,0°C ECo

Appuyer sur jusqu’à l’affichage du symbole Si vous appuyez sur n’importe quelle touche du clavier, l’écran affiche « FF », le clavier est verrouillé et aucune action n’est possible. Pour supprimer le verrouillage du clavier, appuyez sur disparition du symbole

jusqu’à la Cette fonction verrouille toute manipulation du thermostat quelque soit le mode, pour éviter son dérèglement, notamment par un enfant.

THERMOSTAT/THERMOMETRE : Choisir le mode «Confort» en appuyant successivement sur Puis, appuyer sur

, jusqu’à ce que : La température clignote, (l’harmonisation est possible) : pour modifier - Appuyer sur - Valider en appuyant sur L’inscription «FF» s’affiche, (l’harmonisation est impossible) : (Les conditions énoncées ci-dessous ne sont probablement pas respectées) Exceptionnellement, il peut s’avérer que, dans certaines conditions, il y ait un écart entre l’affichage de l’appareil et celui de votre thermomètre. Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 23°C. Toutes les portes et les fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce. Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble.

Appuyer successivement sur jusqu’à ce que le mode Economique «ECo» s’affiche. Pour visualiser la consigne ECo : - Appuyer sur

Pour modifier la consigne ECo : - En mode ECo, appuyer sur jusqu’à ce que la consigne ECo clignote. pour modifier. - Appuyer sur - Pour valider, appuyer sur Pour un maximum d’économie, en cas d’absence de courte durée (+ de 2h), utilisez ce mode de fonctionnement économique. Il provoque un abaissement de la température de la pièce de 3,5°C environ par défaut par rapport à la température de consigne.

2.2 - MODE HORS-GEL :

Appuyer successivement sur jusqu’à ce que le mode Hors-Gel « HG » s’affiche. Pour un maximum d’économie sans risque de gel. En cas d’absence de longue durée (+ de 24h), utilisez ce mode de fonctionnement économique. Il permet de maintenir la température de la pièce afin d’éviter tout risque de gel.

Pour activer ou désactiver la fonction, appuyer jusqu’à ce que le symbole s’affiche ou sur disparaisse. Si une détection s’est produite, appuyer sur réinitialiser la fonction. pour Cette fonction coupe automatiquement le chauffage en cas de détection d’une baisse de température dans la pièce (Ex : une fenêtre ou une porte ouverte). Le clignotent et indiquent que l’appareil ne chauffe plus voyant vert et le symbole (voir schéma ci-dessus).

2.4 - DETECTEUR D’ABSENCE :

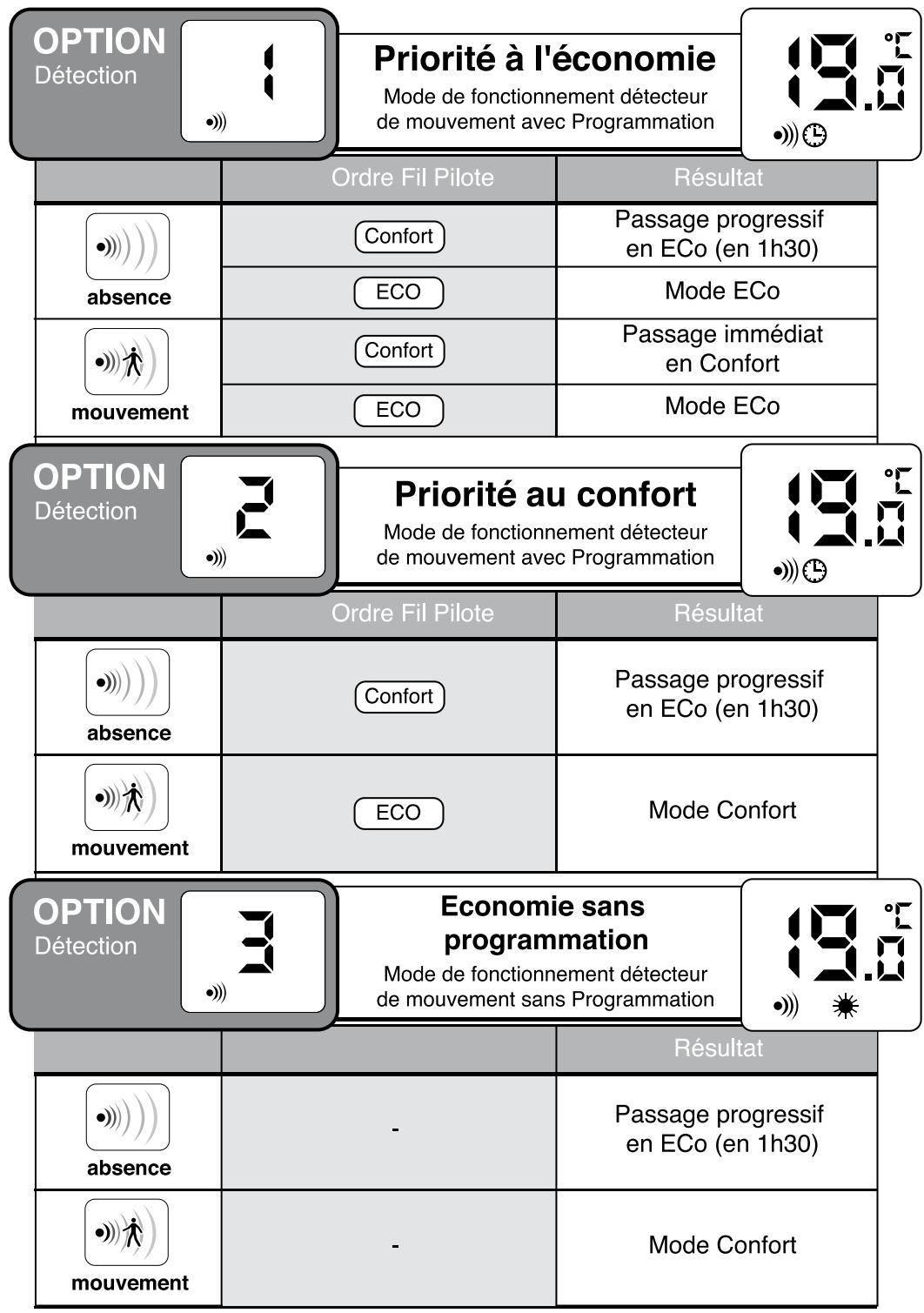

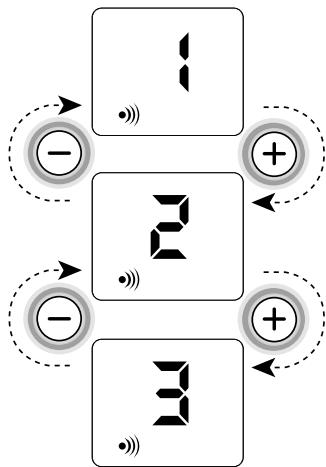

Appuyer successivement sur que le symbole jusqu’à ce s’affiche. Le mode Détecteur d’absence vous propose 3 options de détection Configuration du détecteur : En Mode Veille (écran éteint) appuyer simultanément sur et sur jusqu’à ce que s’affiche l’option de détection 1, 2 ou 3. Appuyer sur détection. Appuyer sur

pour choisir l’option de pour valider. Votre appareil est livré avec l’option 1 activée par défaut

Réinitialisation : Appuyer brièvement sur pour réinitialiser le mode de fonctionnement standard (Usine) :

Réglage du mode ECO à 15,5°C Réglage du mode CONFORT à 19°C Retour automatique au mode de fonctionnement en cours Optimisation de la consommation : pour paramétrer le Appuyer longuement sur fonctionnement et faire un maximum d’économie d’énergie :

Réglage du mode ECO à 15,5°C Réglage du mode Confort à 19°C Activation de la fonction Fenêtre ouverte Activation du détecteur d’absence (Configuration par défaut de l’option de détection N°1, voir le § 2.4 du chapitre 5) Activation du mode Programmation Cette touche permet quelque soit la consigne en cours, de réinitialiser les réglages et optimiser votre consommation d’énergie.

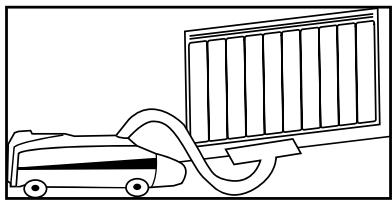

Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. Utilisez de préférence des produits nettoyants universels à base d’agents tensioactifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L’APPAREIL. Recommandations et conseils En aucun cas, le système de détection (détecteur d’absence) ne doit être contraint ou recouvert. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Evitez aux jeunes enfants de s’appuyer sur la surface chaude de l’appareil. Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lavelinge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

NATURE VERIFICATION L’appareil ne chauffe pas L’appareil chauffe tout le temps L’appareil ne suit pas les ordres de programmations ACTION S’assurer que le témoin d’état de fonction est allumé. Appuyer successivement sur jusqu’à ce que le symbole s’affiche. S’assurer que la fonction fenêtre ouverte n’est pas activée et qu’une fenêtre ou une porte n’est pas ouverte dans la pièce. Le témoin d’état de fonction est allumé, le témoin de chauffe est éteint. Réinitialiser la fonction en appuyant sur et fermer la porte ou la fenêtre. (Voir §2.3 du chapitre 5) Le voyant de marche / arrêt chauffage ne s’allume toujours pas. Vérifier que le réglage de la température n’a pas été modifié. Vérifier que l’appareil n’est pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air. S’assurer que le programmateur ou récepteur est en fonctionnement. S’assurer de la bonne utilisation de la centrale de programmation. (Se reporter à son manuel d’utilisation) Vérifier la valeur de la consigne. La température ambiante ne nécessite pas de chauffer. L’appareil est en ECO ou en délestage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil. S’assurer que les disjoncteurs d’installation sont enclenchés. Régler de nouveau la température. Fermer la porte, mettre le local en chauffe ou supprimer le courant d’air. Appuyer successivement sur jusqu’à ce que le symbole s’affiche. Ré-engager le programmateur ou le récepteur dans son logement ou vérifier son bon fonctionnement. DANS TOUS LES AUTRES CAS,

SONT Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur. Cat. C Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM). classe II Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). IP.... Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides IK.... Indice de résistance aux chocs de l’enveloppe de l’appareil. LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC DES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS. L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier. Elle est composée de : La référence complète de l’appareil et son indice de fabrication (rep.A) à préciser pour le SAV. N°229 Sa puissance en Watt (rep. B). Les certificats de conformités (rep. E-CD-F). N° du constructeur (rep X).

La Garantie Airélec est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Airélec garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.

Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. 109, boulevard Ney • 75018 PARIS Tél. 01 53 06 28 60 • Fax : 01 42 28 77 74 www.airelec.fr En raison de l’évolution de la technique, la société Airélec se réserve le droit de modifier le matériel sans préavis - Textes et photos non contractuels - 421AA2540.A00
