Intitulé	Description
Type de produit	Clé USB TV numérique
Caractéristiques techniques principales	Réception de la télévision numérique terrestre (TNT), compatible avec les formats MPEG-2, MPEG-4
Alimentation électrique	Alimentation par USB, ne nécessite pas d'alimentation externe
Dimensions approximatives	10 cm x 3 cm x 1 cm
Poids	Environ 30 g
Compatibilités	Compatible avec Windows, macOS, et certains systèmes Linux
Fonctions principales	Enregistrement de programmes TV, lecture de fichiers multimédias, fonction TimeShift
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques
Informations générales utiles	Vérifier la compatibilité avec votre système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - NOVA-T-STICK HAUPPAGE

Comment installer le Hauppauge Nova-T-Stick sur mon ordinateur ?

Pour installer le Hauppauge Nova-T-Stick, insérez-le dans un port USB disponible de votre ordinateur. Ensuite, téléchargez et installez les derniers pilotes depuis le site officiel de Hauppauge. Suivez les instructions à l'écran pour finaliser l'installation.

Pourquoi je ne reçois pas de signal TV avec le Hauppauge Nova-T-Stick ?

Assurez-vous que l'antenne est correctement connectée et orientée vers l'émetteur. Vérifiez également que le logiciel de réception TV est correctement configuré pour scanner les chaînes disponibles. Si le problème persiste, essayez de repositionner l'antenne ou d'utiliser une antenne externe.

Le Hauppauge Nova-T-Stick est-il compatible avec Windows 10 ?

Oui, le Hauppauge Nova-T-Stick est compatible avec Windows 10. Assurez-vous d'installer les pilotes les plus récents pour garantir un fonctionnement optimal.

Comment mettre à jour les pilotes du Hauppauge Nova-T-Stick ?

Pour mettre à jour les pilotes, visitez le site officiel de Hauppauge, accédez à la section des téléchargements et sélectionnez le modèle Nova-T-Stick. Téléchargez les derniers pilotes et suivez les instructions d'installation.

Que faire si le logiciel de réception TV plante ?

Si le logiciel de réception TV plante, essayez de le redémarrer. Si le problème persiste, désinstallez et réinstallez le logiciel. Assurez-vous également que votre système d'exploitation est à jour et que les pilotes de la carte tuner sont correctement installés.

Le Hauppauge Nova-T-Stick fonctionne-t-il sur Mac ?

Le Hauppauge Nova-T-Stick n'est pas officiellement supporté sur Mac. Toutefois, vous pouvez essayer d'utiliser des logiciels tiers tels que Boot Camp ou des émulateurs, mais cela peut ne pas garantir un fonctionnement optimal.

Comment résoudre les problèmes de qualité d'image ?

Pour améliorer la qualité d'image, vérifiez la connexion de l'antenne et assurez-vous qu'elle est correctement orientée. Évitez les interférences avec d'autres appareils électroniques et assurez-vous que vous êtes dans une zone avec un bon signal.

Est-il possible d'enregistrer des émissions avec le Hauppauge Nova-T-Stick ?

Oui, vous pouvez enregistrer des émissions en utilisant un logiciel compatible avec le Hauppauge Nova-T-Stick. Vérifiez que le logiciel que vous utilisez prend en charge l'enregistrement et suivez les instructions pour configurer cette fonctionnalité.

MODE D'EMPLOI NOVA-T-STICK HAUPPAGE

• Un câble d'extension USB (sauf WinTV-NOVA-T-Stick SE)
• Une antenne DVB-T avec connecteur IEC (WinTV-NOVA-T-Stick & SE)
• Deux antennes DVB-T avec connecteur MCX (WinTV-NOVA-TD)
• Un câble 'Y' IEC vers 2 MCX (WinTV-NOVA-TD)
• La télécommande avec pile CR2016 (sauf WinTV-NOVA-T-Stick SE)
• Le CD-ROM d'installation WinTV incluant : - La nouvelle application WinTV v6

WinTV-Scheduler

• 7/Day EPG
• VTPPlus
• Ce guide d'installation

1. Connection des câbles

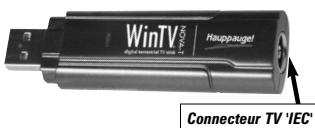

WinTV-NOVA-T-Stick Branchez votre cable d'ant (antenne de toit), ou l'antenne portative, au connecteur d'antenne

L'antenne TV portative incluse peut eventuellement remplacer une antenne de toit, type rateau, mais elle est surtout convenable pour une utilisation en extérieur.

WinTV-NOVA-TD adopte la technologie Diversity qui améliore enormément la sensibilité de réception avec les deux antennes portatives en intérieur ; ou en extérieur et en mouvement. La technologie Diversity utilise deux tuners et deux antennes pour créer un signal TV le plus clair possible. Branchez vos câbles d'antenne ou vos antennes à la WinTV-NOVA-TD comme décrit ici

Alternativement, WinTV-NOVA-TD peut être utilisée en mode double tuner, pour enregistrer une chaîne tout en regardant une autre. Pour cela, connectez le câble 'Y' IEC/2MCX aux deux connecteurs N°1 et N°2 de WinTV-NOVA-TD, et l'autre extrémité à votre ANTENNE de toit compatible TNT. Vous devez aussi configurer WinTV-NOVA-TD en mode double tuner, voir page 6.

Pour recevoir la Télévision Numérique Terrestre, votre prise d'antenne murale doit être reliée à une antenne de toit compatible (selon l'âge ou la position de l'antenne), et non au réseau cable, et être à la portée d'un émetteur de télévision numérique. Nous vous conseillons de prendre connaissance de l'avancement de la TNT dans notre région en visitant http://tnt. niv2. com

2. Connection de la wintv

1. Localisez, sur votre PC, un port USB 2.0 de libre (normalement situé sur les côtes ou au dos de l'ordinateur). Pour des raisons techniques, nous ne recommandons pas de relier l'unité à un Hub ou concentrateur USB.
2. Allumez votre PC et attendez le démarrage complet de Windows.
3. Connectez WinTV-NOVA-T-/TD au port USB 2.0. Vous pouvez employer le câble d’extension USB pour placer WinTV-NOVA-T-/TD à une courte distance du port USB (et éviter ainsi d’être en porte-à-faux).

Note : si vous avez un logiciel antivirus sur votre PC, veuillez le désactiver pendant l'installation de votre wintv.

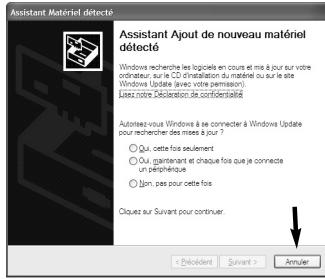

Lorsque vous connectez WinTV pour la première fois, PC allumé, la fenêtre de l'Assistant Matériel détecté apparait, cliquez sur Annuler.

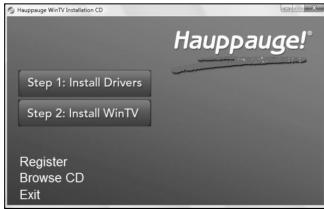

Insérez le CD-ROM d'installation WinTV dans votre lecteur optique (de CD-ROM ou DVD), une fenêtre apparait automatiquement. Cliquez sur Step 1: Install Drivers. Si l'exécution automatique du CD-ROM ne fonctionne pas, parcousez le CD-ROM d'installation WinTV et double cliquez sur

Setup

Vous serez alors face à une fenêtre bleue qui commencera à installer et mettre à jour les pilotes pour votre produit.

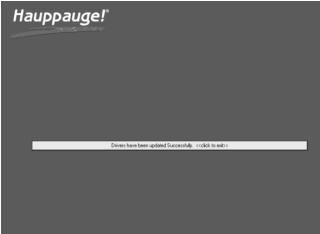

Une fois terminé, un message s'affiche dans la barre. Si ce message est Drivers have been updated Successfully, cliquez sur cette barre pour fermer cette fenêtre. Sinon, vérifie la connexion de votre WinTV, ou contactez notre support technique.

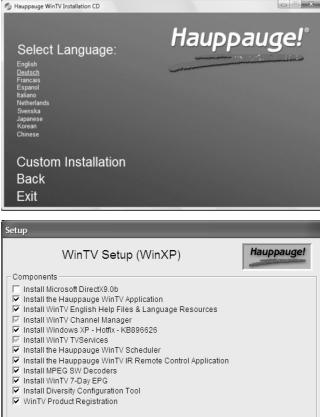

Cliquez maintenant sur Step 2: Install WinTV et sélectionnez votre langue.

Note: Vous pouvez sélectionner 'Custom Installation' pour modifier la liste des applications WinTV à installer.

Un message apparait quand toutes les applications sont installées. Cliquez sur OK. Cliquez maintenant sur Exit pour fermer la fenêtre d'installation du CD-ROM.

4. L'application wintv V6

Double cliquez sur l'icône WinTV pour regarder et enregistrer la TV, écouter la radio DVB, et dire vos vidéos MPEG.

Recherche des chaînes

Au premier démarrage, le mess

"Voulez-vous rechercher les cr maintenant?" apparait, clique Soyer sur d'avoir relier une an toit pour cette première recherche chaines.

Page 1

Sélectionnez votre pays de résidence, par exemple « France » et cliquez sur Rechercher.

La recherche des chaînes démarre et détectera toutes les chaînes disponibles. Cette recherche nécessite quelques minutes.

Cliquez sur Fermer après avoir terminé la recherche des chaînes.

Note: Si aucune chaine de la TNT n'est détectée, assurez-vous d'être couvert par la TNT dans toute région et d'avoir relié une antenne de toit à la WinTV. À défaut, utilisez l'antenne portative en la plaçant au plus près d'une fenêtre ou essayez d'entrer manuellement les numéros de canaux (voir section Dépannage).

Améliorer la réception sur wintv-nova-td (diversity mode)

Pour recevoir la TV dans des conditions difficiles, vous devez utiliser WinTV-NOVA-TD avec les antennes placées au mieux. Quand vous recevez au moins une chaine, allez dans l'Editeur de chaines WinTV et Sources et pour voir le Statut du signal afficher un niveau de réception.

Débranche une des antennes et déplacez l'autre pour avoir le meilleur niveau de réception.

Débranche celle-ci et rebranche l'autre pour la déplacer et avoir aussi le meilleur niveau de réception possible.

Les deux antennes doivent être distantes pour un meilleur rendement. Il suffit de trois barres sur chaque antenne pour engager le mode Diversity. Vous branchez les deux antennes, le niveau de réception doit bondir au maximum.

Rechercher les chaînes TV à nouveau

Vous pouvez faire une recherche ultérieure des chaînes en cliquant sur Menu / Éditeur de chaînes, onglet Sources. Sous Entrée AUX, sélectionnez Source DVB-T et cliquez sur Recherche automatique.

Quand une chaîne est détectée, le Statut du signal affiche un niveau de réception et la case Locked se cochera.

Commuter en mode double tuner (WinTV-NOVA-TD)

Vous pouvez également utiliser, alternativement, WinTV-NOVA-TD en mode double tuner, pour enregistrer une chaîne tout en enregistrant une autre. Pour ceci, vous nevez brancher une antenne de tout aux deux tuners WinTV-NOVA-TD. Connectez le câble Y' IEC/2MCX aux deux connecteurs N°1 et N°2 de WinTV-NOVA-TD, l'autre extrémité à votre antenne TV.

Allez alors dans Démarrer / Tous les programmes / Hauppauge WinTV puis Diversity Tool et sélectionnez Use Dual Tuner Mode'. Ceci désactive la fonction Diversity. Cliquez sur OK et redémarrez votre ordinateur pour que les changements prennent effet.

Page 2

Page 3

Une fois en mode double tuner, le WinTV-NOVA-TD peut enregistrer deux émissions en même temps, en utilisant WinTV-Scheduler et l'option Enregistrer en arrêté plan.

L'option Enregistrer en arrêté plan vous permet d'enregistrer vos émissions TV sans utiliser l'application WinTV. Vous devez avoir cette option pour au moins un des deux enregistrements; en effet l'application de WinTV elle-même ne peut pas procéder à deux enregistrements en même temps.

Quand un Enregistrement en arrêté plan démarre, un icône rouge rond près de l'horloge de Windows apparaît. Vous pouvez terminer cet enregistrement avec un clic droit sur cet icône.

Gérer plusieurs wintv

L'onglet Périphériques permet de : gérer plusieurs WinTV. Vous pouvez utiliser cette WinTV avec une autre WinTV, par exemple de réception analogue HardPVR. Aucune configuration n'est nécessaire dans cet onglet pour les tuners numériques, mais il est conseillé de désactiver les tuners ou entrées analogiques SoftPVR™ actuellement non supportés pour éviter les conflits.

Cette fonction est actuellement au stade bêta et ne fait pas l'objet de support technique. Si la recherche des chaînes sur les différents tuners génère une liste de chaînes communes à toutes les WinTV, il ne sera pas possible de regarder deux chaînes à la fois.

Mais vous pourrez enregistrer deux chaînes à la fois, depuis deux WinTV différentes, en utilisant l'option Enregistrer en arrêté plan de WinTV-Scheduler. Cette option n'est pas compatible avec les tuners analogiques SoftPVR, dépourvus d'encodeur matériel, comme la WinTV-HVR-900.

Si l'option Enregistrer en arrêté plan n'apparaît pas, insérer le CD-ROM d'installation WinTV dans votre lecteur et installez TVServices duoisier Pvr. Soyez certain que ni WinTV-Scheduler ni WinTV v6 ne soient en fonctionnement pendant cette installation.

Regarder la TV

Mode plein écran	WineTV	Réduire
Toujours à fécran	Chaine suivante	Retirer la barre des menus
WinTV Settings	Chaine précédente	Fermer WinTV
	Mode surf	Effacer la barre d'outils
Bouton Muet	Chaine précédente	Faite un clic droit sur l'imagne TV pour effacer la barre d'outsils. Cliquez à nouveau pour afficher la barre d'outsils.
Accès au Menu général	Sous titre (selon chaine)
Configuration du Snapshot	Lance WinTV-Radio FM (selon modele)	Europe 2 TV 15:39
Fenêtre de visualisation Double-cliquez sur l'image que vous désirez visualiser. Faite un clique droit prolongé pour voir les options.	13:45 Puisssal Chipe. Bouton Snapshot	Contrôle du direct Enregistrer La langueue du Etats-Unis. Lecteur
	1001 WIN TV DT

Changer la taille de la fenêtre TV

Voulez cacher la taille de la fenêtre WinTV en saisissant n'importe quel coin et en tirant la fenêtre visuelle à la taille désirée.

Changer de chaîne

Vous pouvez changer de chaîne en cliquant sur la flèche «haut» ou «bas» de WinTV.

Ann afficher la TV en plein écran

Cliquez sur l'icône Mode TV en haut et à droite de la fenêtre WinTV ou faites Ctrl+T. Appuyez sur Échap pour revenir au mode fenêtre.

Mode toujours à l'écran

Cliquez sur l'icône Toujours à l'écran pour rendre la fenêtre WinTV toute visible. Ceci vous permet de travailler sur une application avec la fenêtre TV affichée en permanence.

Pour une meilleure satisfaction en mode toujours à l'écran, utilisez le Mode sans menu dans une petite fenêtre, par exemple dans un coin et la fenêtre WinTV plus grande en Mode fenêtré. Ainsi vous pouvez commuterrapidement d'une petite fenêtre à plus grand simplement en cliquant sur le bouton droit de la souris.

Cliquez sur le bouton WinTV Settings pour accéder aux configurations de fonctionnement de WinTV :

Visualiser: Configure l'OSD (menu à l'écran), le Mode fenêtre, sans menu, ou TV (plein écran).

Films : Configure le réseau de destination de vos enregistrements, la taille du Buffer Pause. La qualité d'enregistrement ne peut pas être modifiée, seule "DVD 2048 octets" est disponible. En effet, le débit a

L'enregistrement est égal au début reçu, la qualité vidéo reste intacte. Tout les enregistrements se font au format MPEG-2.

Snapshot: Configure la résolution des images capturées.

Audio: Configure l'audio, mais aucun changement n'est nécessaire.

Couleur: Configure la clarté, contraste, saturation des chaînes analogiques.

Menu

Cliquez sur le bouton Menu pour accéder rapidement à l'ensemble des fonctions de la WinTV par un menu déroulant. Celui-ci intègre aussi les options de WinTV Settings.

4:3 ; 16:9 : Préselection de réglage pour un affichage aux différents formats.

Éditeur de chaînes : Configure les chaînes TV (éditer, création d'une liste de chaînes favorites, etc...)

Dans l'onglet Chaînes, vous pouvez créer des Listes favorites en cliquant sur Ajouter une liste et en glissant les chaînes désirées. Cela ne supprime pas la chaîne des listes des TV ou Radio, qui reste complète. Les chaînes TNT payantes sont détectées par défaut comme chaînes Radio. Ainsi, vous pourrez naviguer entre vos chaînes favorites en sélectionnant en cliquant droit dans la fenêtre d'information, à gauche du bouton vert «TV», de WinTV / Sélectionner la liste / All Channels (TV + Radio); TV; Radio ou une de vos listes de chaînes favorites.

Configurer: Accès direct aux menus de WinTV Settings

Préférence: Présélection de résolution d'image TV

Affichage : Gèle l'image

Fichier : Pour capturer et enregistrer en une seule opération l'image de la fenêtre TV

Note: WinTV affiche les menus contextuellement : tous les menus ne sont pas accessibles si vous ouvrez la fenêtre de contrôle Pause, si vous avez lancé un enregistrement, etc...

Télévision, pause et enregistrement

La nouvelle application WinTV v6 propose quatre boutons pour contrôler le direct (Program pause), enregistrer ou relire un enregistrement TV. Cliquer sur le bouton Pause déroule la fenêtre Program Pause, alors que cliquer sur le bouton Enregistrer ou Lecteur déroule la fenêtre Record. Cliquer le bouton TV ferme ces fenêtres de contrôle et revient au direct télévisuel.

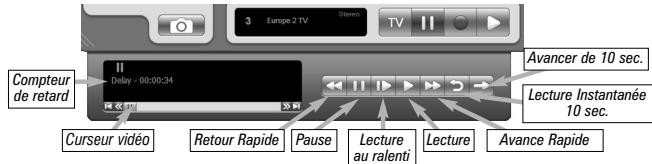

Contrôle du direct

Cliquez sur le bouton Pause de l'application WinTV pour ouvrir la fenêtre Program Pause et suspendre le direct TV (enregistrement du flux audio/vidéo dans la mémoire tampon). Avec les boutons ci-dessus, vous contrôlez le direct.

Cliquez sur le bouton TV pour retirer cette fenêtre et revenir au direct.

Le Compteur de Retard affiche le temps qui vous sépare du direct. Par exemple, si le Compteur affiche 00:01:23, la vidéo affichée date de 1 minute et 23 secondes derrière ce qui est actuellement diffusé.

Cliquez sur le bouton Pause pour activer le mode Program Pause, la WinTV enregistre alors le flux audio/vidéo dans la mémoire tampon.

Cliquez de nouveau sur le bouton Pause pour reprendre la visualisation du programme vidéo à où vous l'avez suspendu.

Pendant la pause, le curseur vidéo indique le volume de données stocké dans la mémoire tampon. Par exemple, l'indicateur de position à mi-chemin indique que la moitié de la mémoire tampon est remplie. Le temps maximum de pause (entre ce que vous regardez et le programme TV en temps réel) dépend de l'espace disque attribué.

Si vous ne pouvez pas sauter en pause autant de minutes que vous voulez, il vous faudra aller dans WinTV Settings pour augmenter la taille de mémoire tampon.

Cliquez sur le bouton Instant Replay pour revoir autant de fois que vous voulez une série vidéo. Simultanément, votre mémoire tampon continue l'enregistrement.

Pour que le mode Instant Replay soit effectif, vous devez obligatoirement remplir la mémoire tampon de quelques minutes en cliquant sur Pause puis en reprenant la visualisation de l'émission, en décalage. Le retard est de 10 secondes par clic de souris. Par exemple si vous voulez revoir la dernière minute, vous devez cliquer 6 fois, mais vous pouvez aussi déplacer le curseur vidéo vers la gauche pour aller directement à la séquence recherchée (relâchez le curseur pour que l'affichage démarre après quelques secondes)

Avancer de 10 secondes

• Cliquer sur le bouton Avancer de 10 secondes pour avancer dans la mémoire tampon de 10 secondes.

Retour

Clique sur le bouton Retour pour mettre en arrêt la vidéo de la mémoire tampon, clique à nouveau pour reprendre la lecture.

Avance rapide

• Clicker sur le bouton Avance Rapide pour augmenter la vitesse de lecture à 2x, cliquer à nouveau pour augmenter à la vitesse à 8x. Encore un clic vous ramène à la vitesse normale (1x).

Ralentir

Clique sur le bouton Ralenti pour réduire la vitesse de lecture du fichier, clique à nouveau pour continuer la lecture à la vitesse normale.

Pour revenir à la visualisation en temps réel, cliquez sur le bouton TV, ceci retire la fenêtre de contrôle.

Votre mémoire tampon est maintenant disponible pour un nouveau Program Pause, mais reste présente dans le dossier MyVideos.

Note : Pendant un Program Pause, certaines fonctions sont désactivées, comme le changement de chaînes.

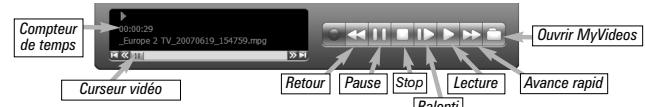

Enregistrer ou relire un enregistrement

Cliquez sur le bouton Lecteur déroule la fenêtre Record. Cliquez sur le bouton Enregistrer déroule la fenêtre Record et démarre automatiquement l'enregistrement de votre programme audio/video. Si vous cliquez encore une fois sur bouton Enregistrer, l'enregistrement aura une durée limite à 15 minutes. Et 15 de plus à chaque clic. Par exemple, si vous cliquez sur le bouton Enregistrer 4 fois, WinTV fera un enregistrement de 45 minutes.

Le temps est affiché en Heure: Minute: Seconde. Le temps écoulé apparaît lors d'un enregistrement ou la position du curseur si vous lisez un fichier enregistré.

Enregistrer

En cliquant sur le bouton Enregister, la capture démarre et un fichier se crée automatiquement. Le nom du fichier enregistré se décompose ainsi : Chaine_date_heure. mpg Si vous enregistrez la chaine nommée Arte le 21 Juin 2007 à 10h02, il sera nommé : Arte_20070621_100208. mpg. WinTV-Scheduler utilisera le nom spécifique pour la programmation.

Pendant l'enregistrement

La vidéo continue de s'afficher dans la fenêtre WinTV - Le compteur affiche la durée de votre enregistrement - Si vous avez commencé la capture en cliquant sur le bouton Enregistrer, et que vous avez cliqué dessus plusieurs fois, le temps total d'enregistrement s'affiche. N'utilisez pas le bouton Enregistrer si l'enregistrement a démarré avec WinTV-Scheduler

• Cliquez sur le bouton Stop pour terminer l'enregistrement (ou la lecture vidéo). Le fichier est automatiquement sauvegardé, le compteur à zéro (00:00:00) et la fenêtre affiche la chaîne TV.

Lecture

• Cliquez sur le bouton Lecture en mode Enregistrement pour jouer le dernier fichier enregistré. Quand vous regardez un fichier enregistré, vous pouvez rembobiner ou avancer en utilisant les boutons Retour/Avance de 10 secondes ou le curseur vidéo.

Pause

• Cliquer sur le bouton Pause gèle la lecture d'un fichier, cliquer à nouveau sur ce bouton pour continuer la lecture.

Retour

• Cliquer sur le bouton Retour lit le fichier en arrière à la vitesse de 1x, cliquer à nouveau sur ce bouton pour continuer la lecture.

Avance rapide

• Clique sur le bouton Avance Rapide augmente la vitesse de lecture à 2x, cliquer à nouveau augmente la vitesse à 8x. Encore un clic ramènera à la vitesse normale (1x).

Ralenti

Clique sur le bouton Ralenti réduit la vitesse de lecture du fichier, cliquer à nouveau pour continuer la lecture à la vitesse normale

Sauver/ouverture

• Clique sur le bouton Sauver/Ouvr ouvre le menu de fichier. Le dernier fichier enregistré sera listé dans la boite de dialogue Nom du fichier. Utilise ce bouton pour dériver vos précédents enregistements avec WinTV

Note : Pendant un enregistrement, certaines fonctions sont désactivées, comme le changement de chaînes.

Raccourcis clavier

Haut de page - Plus de volume Bas de page - Moins de volume Plus (+) - Chaîne suivante Minus (-) - Chaîne précédente

0-9 - Accès direct aux chaînes Ctrl+T - Mode TV plein écran Ctrl+M - Volume on/off ALT+M - Réinitialise la fenêtre TV

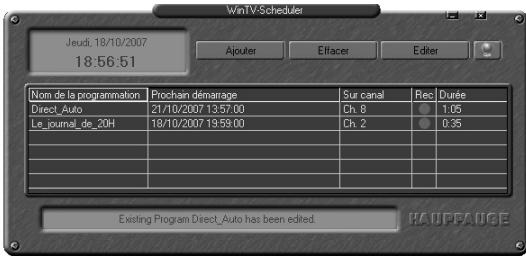

5. Wintv-scheduler

WinTV-Scheduler permet de programmer l'ouverture de WinTV ou l'enregistrement d'un programme TV. WinTV-Scheduler se trouve dans le réseau Hauppauge WinTV du menu Démarrer.

Attention: Windows Scheduling Agent doit être actif pour le bon fonctionnement de WinTV-Scheduler. HCV_Scheduler vérifie cela au premier lancement de WinTV-Scheduler, cliquez impérativement sur OUI!

Après avoir lancé WinTV-Scheduler, cliquez sur le bouton Ajouter. Pour modifier une programmation, sélectionnez celle-ci et cliquez sur le bouton Editor.

Page 13

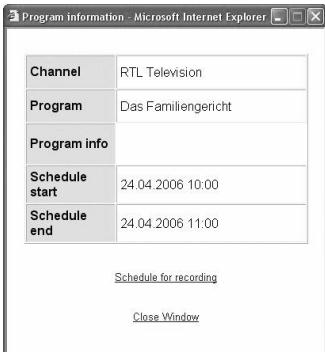

Cliquez sur le titre du programme désiré pour ouvrir une fenêtre contenant les informations détaillées. Pour en programmer l'enregistrement, cliquez sur "Schedule for recording" puis sur "Close Window" pour fermer la fenêtre.

7. L'application VTPlus

VTPlus vous permet de regarder de multiples pages télétexte, de les enregistrer, de les imprimer

Vous pouvez aussi créer des liens dynamiques avec le Dynamic Data Links, pour exporter des informations vers un tableur.

Pour des performances optimales, l'application WinTV ne devrait pas être active quand vous souhaitez utiliser l'application VTPlus.

Pour lancer VTPlus, allez dans Démarrer / Tous les Programmes / VTPlus.

Page 17

Vous devez configurer les champs suivants

Page 14

• Sélection de la source : Laissez la case WinTV cochée pour un enregistrement, ou sélectionnez "Rappel" pour activer une simple alerte.
• Période de programme : Indiquez la fréquence de répétition de cette programmation : une seule fois, une fois par jour ou par semaine. Heure de départ : Indiquez l'heure de démarrage désirée.

Note: Il est toujours possible que votre émission TV soit transmise en avance ou en retard, et environ 10 secondes sont nécessaires pour lancer WinTV et initialiser l'enregistrement. Il est donc conseillé d'anticiper l'heure de démarrage de votre programme de quelques minutes, ainsi que d'augmenter la durée totale de l'enregistrement. - Durée du programme : Par défaut 30 mn, que vous pouvez augmenter par palier de 15 mn, vous pouvez aussi entrer directement la durée. - Date de début : Par défaut la date d'aujourd'hui est indiquée. Changez cette date selon votre choix - Date de fin : Si vous programmez un enregistrement journalier ou hebdomadaire, signez une date de fin. - Sélection de la chaîne : Sélectionnez la chaîne TV désirée. - Options d'enregistrement : Cliquez sur Enregistrer dans le fichier pour enregistrer votre émission. Décochez cette case pour simplement regarder la TV. Vous pouvez aussi renommer votre fichier dans la boîte de dialogue.

8. Installation de la télécommande

Pour utiliser la télécommande, suivez ces trois étapes

1. Le calcul de la télécommande pour contrôler WinTV est installé automatiquement durant l'installation des logiciels WinTV. L'installation ajoute le raccourci "AutoStart IR" au groupe de démarrage (Démarrer / Tous les programmes / Démarrage). Si ce n'est pas le cas, installez manuellement le calcul de la télécommande depuis le CD-ROM d'installation WinTV, dossier IR32, en double-cliquant sur IR32.exe.
2. Insérez la pile type CR2016 dans la télécommande de sorte que vous pouvez lire les inscriptions sur la batterie avant de replacer le cache.
3. Assurez-vous de voir l'icon IR (une télécommande noire) dans la zone de notification, à côté de l'horloge Windows - IR.exe est chargé quand Windows démarre, mais uniquement si vous WinTV est branché

Note: Si vous ne voyez pas l'icon IR dans la zone de notification ou si vous devez réinitialiser le logiciel de la télécommande, cliquez sur "Restart IR" du dossier Démarrer / Tous les programmes / Hauppauge WinTV. Vous devez réinitialiser le logiciel de la télécommande chaque fois que vous branchez votre WinTV – sauf si vous l'avez branchée avant le démarrage de Windows.

Vérification du fonctionnement de la télécommande

Vérifie que l'IR soit présent dans la zone de notification. Visez avec la télécommande le récepteur IR intégré à votre WinTV Stick (le petit œil sur le côté) et appuyez sur le bouton "Go" pour ouvrir le menu "WinTV Remote". Pressez sur le bouton "OK" pour lancer WINTV. EXE ou utilisez les flèches "Haut" et "Bas" de la télécommande pour sélectionner une autre option.

Note: L'application WinTV répond à la télécommande uniquement si WinTV est la fenêtre active. Si l'application WinTV n'est pas la fenêtre active, appuyez sur le bouton TV de la télécommande pour inviter la fenêtre WinTV au premier plan.

Note: Si vous avez Windows Media Center et souhaitez utiliser cette interface, vous devez utiliser la télécommande MCE livrée avec votre PC. Si vous ne possédez pas de télécommande Media Center, vous pouvez utiliser la télécommande Hauppauge mais celle-ci n'est pas certifiée pour MCE, certaines fonctions pourraient ne pas être disponibles.

• Wing: Wing © SE est notre logiciel de transcodage optionnel, vous ne pouvez accéder à ces options sans l'acquérir; Retrouvez plus d'informations sur www.hauppauge.com/wing Lorsque tout est configuré, cliquez sur Enregistrer. Si vous le désirez, vous pouvez maintenant configurer d'autres programmes supplémentaires. Le logiciel WinTV n'a pas à été lancé pour que le WinTV-Scheduler fonctionne, par contre, il faut environ 10 secondes pour que WinTV se lance et démarre l'enregistrement. Votre PC doit rester allumé, être en veille ou en veille prolongée, mais vous ne devez pas fermer cette session Windows pour que WinTV-Scheduler fonctionne.

6. Service EPG 7 jours

Après avoir installé le Service DVB-T EPG, vous verrez l'icône du Service EPG apparaître dans la barre système de Windows :

Note: Le service EPG fonctionne difficilement avec les antennes portatives. Nous recommandons l'utilisation d'une antenne de toit.

Page 18 Page 19

Page 16

Page 15

Si le Service DVB-T EPG est démarré (bouton vert affiché), cliquer sur "View EPG" pour afficher le Guide des Programmes Electronic. Ce dernier s'affiche dans une page de votre navigateur internet (Internet Explorer ou Firefox) à l'adresse suivante : http://localhost/adress. Lorsque vous effectuez une recherche ou une mise à jour de l'EPG, tous les autres programmes Hauppauge tels que WinTV ou VTPlus doivent être fermés. Notez que si votre navigateur internet qui est utilisé, vous n'avez pas besoin d'une connexion internet pour recevoir ces données. Ils proviennent directement de votre signal d'antenne.

Start with system boot - Le Service DVB-T EPG démarre automatiquement lors du démarrage de Windows (par défaut). Start minimized - Le Service DVB-T EPG démarre en mode réduit dans la barre système de Windows (par défaut). Record program ahead - Spécifie en minutes le démarrage de l'enregistrement avant l'heure programmée. Record program longer - Spécifie en minutes l'arrêt de l'enregistrement après l'heure fixée par l'EPG. If program already running, record after - Spécifie après combien de minutes l'enregistrement démarre si la diffusion est déjà en cours. Server Port No - Spécifie le numéro du port utilisé par votre navigateur internet pour la connexion (par défaut = 80). Account for remote Login - Il est possible de programmer un enregistrement à partir d'un autre PC. Entrez le User Name et le Password pour la connexion à distance. System Account for recording - Entrez le nom et le mot de passe de votre compte Windows. La planification de l'enregistrement se fera sur ce compte.

Utiliser I'EPG

Cliquez sur "View EPG" pour voir le Guide des Programmes Électroniques s'afficher. Your navigateur internet s'ouvre à l'adresse suivante : http://localhost/

Après ce premier démarrage, toutes les fréquences de la liste des chaînes de WinTV sont scannées. À la fin de la recherche, l'EPG s'affiche :

8. Utilisation de la télécommande

Power: Eteint WinTV v6. Go/Maison: Ouvre le menu remote pour lancer WinTV distance.

TV: Active le mode TV (plein écran).

Croix multidirectionnelle & OK : Permet de naviguer dans les

menus et de valider avec « OK ». Back : Ferme la console

d'enregistrement.

Replay: Revient en arrière de 10 secondes la vidéo visualisée.

Skip: Avance de 10 secondes la vidéo visualisée.

Lecture : Ouvre la console de lecture et lance le dernier pro

programme TV enregistré.

Pause: Lance et ouvre le tableau de contrôle du Mode Pause.

Stop: Arrête l'enregistrement en cours ou le Mode Pause.

Enregistrement : Lance un enregistrement direct et ouvre le tableau de contrôle.

0-9 pavé numérique : Permet d'afficher directement la chaîne souhaitée en tapant le numéro de chaîne.

Avance : Avance rapide.

Retour : Retour arrêté

Vol+ : Augmente le volume.

Vol- : Baisse le volume.

Chaîne+ : Chaîne suivante.

Chan- : Chaîne précédente.

Mute: Active ou désactive l'audio.

Préc. ch : Retour à la chaîne visualisée précédemment.

Menu : Ouvre le menu de WinTV v6.

Note : La télécommande peut être rangée dans le slot PCMCIA d'un ordinateur portable quand vous ne l'utilisez pas. Vous devez utiliser le bouton extracteur pour sortir la télécommande du slot PCMCIA.

Fonction de la télécommande pendant un enregistrement note

Enregistrement : Établit une durée d'enregistrement par saut de 15 minutes jusqu'à 2 heures, puis par saut de 30 minutes jusqu'à 4 heures. Cliquez à nouveau pour désactiver la durée d'enregistrement. Cette information est reportée dans la console d'enregistrement.

Stop: Arrête l'enregistrement.

Pause: Arrêt sur image. Appuyez sur la touche « Lecture » ou « Pause » à nouveau pour reprendre la visualisation. La touche « Pause » n’active pas l’enregistrement, il continue en tâche de fond.

Il n'est pas possible de faire un retour arrière ou une avance rapide pendant un enregistrement.

Fonction de la télécommande pendant une pause ou d'une lecture vidéo

Note: Vous ne pouvez pas changer de chaîne pendant une pause du direct.

Enregistrement : Stop l'action actuelle et démarre un enregistrement. Stop : Arrête la lecture vidéo ou le mode Pause.

Lecture : Lit la TV enregistrée ou reprend le direct depuis la mémoire tampon (si la console Program Pause est ouverte). Les touches « Lecture » et « Pause » ont alternativement le même fonction.

Retour : Retour rapide à vitesse 8x, appuyez de nouveau pour reprendre la lecture 1x.

Avance : Avance rapide à vitesse 2x, une seconde pression pour 8x, puis une nouvelle pression pour reprendre la lecture 1x.

Pause: Démarre un Program Pause (contrôle du direct ou TimeShift), appuyez de nouveau sur « Pause » ou « Lecture » pour reprendre la visualisation en différents.

Skip : Saut avant de 10 secondes par clic dans la mémoire tampon. Un appui prolongé sur la touche « Skip » fait avancer la video à raison de 10 minutes par 15 secondes.

Replay : Saut arrière de 10 secondes par clic dans la mémoire tampon. Un appui prolongé sur la touche « Replay » fait avancer la vidéo à raison de 10 minutes par 15 secondes.

0-9 pavé numérique : Lors de la lecture d'une réserve, vous pouvez explorer rapidement la réserve en utilisant les touches 0-9. Appuyer sur une de ces touches vous avancera dans la réserve de 10% de la longueur du fichier en appuyant sur « 1 »; 20% en appuyant sur « 2 » etc.... Pendant un Program Pause, n'importe quelle touche vous amènera à la visualisation en direct moins 2 secondes.

Page 20

Problème de réception

La bonne réception de la TNT avec l'antenne DVB-T incluse dépend de votre éloignement avec l'émetteur et de sa puissance. Si vous êtes proche, essayez d'incliner l'antenne. Si l'image TV reste noire, se fige ou saccade, approchez l'antenne d'une fenêtre.

En intérieur, il est néanmoins vivement conseillé d'utiliser une antenne placée sur le toit. Si en reliant votre WinTV à une prise d'antenne murale, vous ne recevez aucune chaîne TV, assurez-vous d'être bien relié à une antenne de toit et non au réseau câble analogique.

Entrer manuellement les numéros des canaux

Si la recherche des chaînes échoue, nous vous conseillons d'ajouter les canaux manuellement en inscrivant les numéros de multiplex de votre émetteur local. Parcourez la liste des émetteurs de

www.tvnt.net/multiplex_frequencies.htm pour repérer l'émetteur proche de chez vous. Notez les numéros de multiplex.

Dans l'Editeur de chaînes WinTV, clique sur Sources et DVB-T Source, inscrive le numéro de multiplex dans l'espace sous « Numéro de canal » et clique sur le bouton Recherche.

Page 21

Le canal sera ajouté seulement si la case Locked se verrouille. Au besoin, replacez votre antenne portative, par exemple près d'une fenêtre, pour augmenter la qualité de réception ou essayez un autre des canaux notés.

Problème d'affichage (ex : son sans l'image)

Fermer l'application WinTV. Allez dans Démarrer / Tous les programmes / Hauppauge WinTV puis Primary. Cochez la case « Allow MVR et VMR9 », fermer la fenêtre et redémarrer l'application WinTV. Si le problème persiste, testez « Force Primary » ou encore les autres possibilités du programme Primary.

Problème de planification d'un enregistrement (windows XP)

Veuillez vous assurer que le planificateur de tâche de Windows soit activé. Allez dans le panneau de configuration, puis dans outils d'administration, puis services. Dans la liste des services, assurez-vous que le planificateur de tâches soit en état Démarré, si ce n'est pas la case, faites un clic droit / Propriétés et sélectionnez «démarrage automatique». Assurez-vous aussi que le disque de destination des enregistrements ne soit pas plein.

Déinstallation complète de wintv

Pour désinstaller le pilote et WinTV, allez à la racine du CD-ROM d'installation WinTV, et lancez le programme HCWClear. Cochez les deux dernières cases et cliquez sur OK. Un écran noir apparait avant de se fermer automatiquement quand toutaura est déinstallé.

Demander de l'aide

Veuillez visiter notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionnez votre WinTV

Vous trouverez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 : Tél : [phone]

Email: [e-mail] Web: www.hauppauge.fr rubrique Support

Réglementation des interférences radio

Ce matériel a été contrôlé et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, provoquer des interférences. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le constater, d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. A cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/télévision expérimenté.

Numéro d'identification FCC : H90WINTV

ATTENTION : Toute modification non approuvée expressément par Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE : Ce matériel a été testé et est en conformité avec les 3 normes de l’alinéa 3 EN 55013, EN 55020 et EN 801-3.

Il est interdit de jeter cet appareil avec les déchets ménagers. Cet appareil est marqué selon la directive Européenne 2002/96/CE relative aux équipements électriques et électroniques usagés (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récupération des équipements usagés applicables dans les pays de la CE. Pour vous défaire de votre ancien appareil, utilisez les systèmes de collecte qui vous sont proposés.
