REGIUS 110 - Scanner médical KONICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner médical CR (Computed Radiography)
Marque	KONICA MINOLTA
Modèle	REGIUS 110
Dimensions (L × P × H)	740 × 365 × 747 mm
Poids	Environ 100 kg
Alimentation électrique	50/60 Hz, environ 0,8 kVA
Conditions de fonctionnement	Température : 15-30°C, Humidité : 35-80 % HR (sans condensation)
Résolution maximale	4020 × 4892 pixels (14×17" / 87,5 μm)
Niveaux de gris	4 096 niveaux (12 bits)
Capacité de traitement	Environ 80 cassettes/heure (14×14" / 175 μm)
Temps de cycle par cassette	Environ 45 secondes (14×14" / 175 μm)
Pas d’échantillonnage	2 types : 87,5 / 175 μm
Format d’exposition	Cassettes spécifiques (fabriquées à partir d’avril 2004)
Fonctions principales	Numérisation directe, traitement d’image par région anatomique, auto-apprentissage, connectivité multi-lecteurs (console CS-3)
Types de console	CS-2 (simple, icône corps humain) ou CS-3 (professionnel, personnalisable)
Entretien et nettoyage	Nettoyage régulier des surfaces extérieures avec un chiffon doux et sec ; suivre les recommandations du fabricant pour les pièces internes.
Sécurité	Conforme aux normes médicales ; protection contre les surtensions ; ne pas obstruer les ventilations.
Pièces détachées et réparabilité	Contacter le service après-vente KONICA MINOLTA pour toute pièce ou réparation.

FOIRE AUX QUESTIONS - REGIUS 110 KONICA

Comment insérer une cassette dans le REGIUS 110 ?

Insérez simplement la cassette exposée dans le logement prévu à cet effet (longueur 710 mm). Veillez à utiliser uniquement des cassettes et plaques fabriquées à partir d'avril 2004 pour garantir la compatibilité.

Quelle est la vitesse de traitement du REGIUS 110 ?

Le REGIUS 110 traite environ 80 cassettes par heure avec un cycle de traitement haute-vitesse de 45 secondes par plaque (pour un format 14×14" / 175 μm).

Quelles sont les dimensions et le poids du REGIUS 110 ?

Les dimensions sont de L740 x P365 x H747 mm et le poids est d'environ 100 kg. Sa profondeur ne dépasse pas 365 mm, ce qui le rend très compact.

Quelle résolution d'image puis-je obtenir ?

La résolution maximale est de 4020 x 4892 pixels avec un pas d'échantillonnage de 87,5 μm, offrant une qualité d'image diagnostique élevée avec 4 096 niveaux de gris (12 bits).

Le REGIUS 110 est-il compatible avec des consoles existantes ?

Oui, le REGIUS 110 est entièrement compatible avec les consoles existantes. Il peut être connecté en configuration simple avec un Drypro 832 ou en réseau avec plusieurs lecteurs grâce à la console CS-3.

Comment entretenir le REGIUS 110 ?

Nettoyez régulièrement les surfaces extérieures avec un chiffon doux et sec. Pour l'intérieur, suivez les recommandations du fabricant. Un entretien préventif par un technicien agréé est conseillé.

Que faire en cas de message d'erreur ?

Consultez la notice pour les codes d'erreur spécifiques. Les problèmes courants (bourrage papier, cassette mal insérée) peuvent être résolus en redémarrant l'appareil. Contactez le support KONICA MINOLTA si le problème persiste.

Puis-je utiliser des cassettes d'anciens modèles Regius ?

Seules les cassettes et plaques fabriquées à partir d'avril 2004 sont utilisables. Les cassettes prévues pour les modèles Regius 170/190 peuvent être utilisées si elles respectent cette condition.

Quelles sont les options de personnalisation disponibles ?

La console CS-3 permet de personnaliser les paramètres de traitement d'image, les conditions de sortie par région anatomique, et offre des fonctions avancées comme la reconstruction corps entier ou la coordination avec des modalités RX.

Quelle est la consommation électrique du REGIUS 110 ?

La consommation est d'environ 0,8 kVA sous 50/60 Hz. Assurez-vous que l'alimentation est stable et protégée contre les surtensions.

MODE D'EMPLOI REGIUS 110 KONICA

Une meilleure accessibilité

Une ligne séduisante et très élaborée

Une configuration compacte pour un encombrement limite

Un rendement élevé, répondant aux exigences

professionnelles les plus poussees

Nouveau modele Regius profondement evolué,

traitant des images de diagnostic haute qualite

On ne trouve pas facilement de CR accessibles

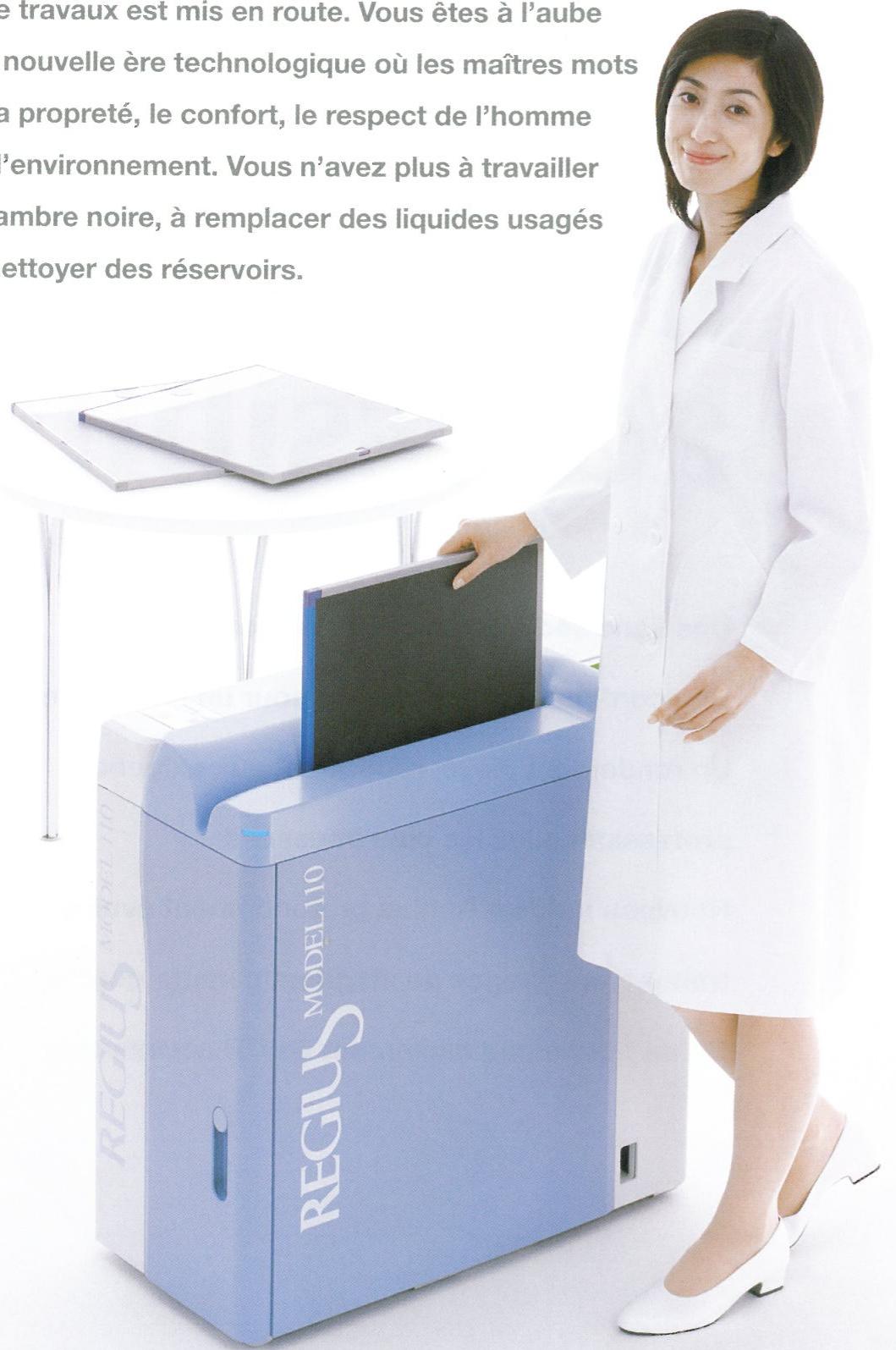

Le jour même de la mise en service, un nouveau flux de travaux est mis en route. Vous étés à l'aube d'une nouvelle ére technologique où les maîtres mots sont la propre, le comfort, le respect de l'homme et de l'environnement. Vous n'avez plus à travailler en,chambre noire,à remplacer des liquides usages ou à nettoyer des réservoirs.

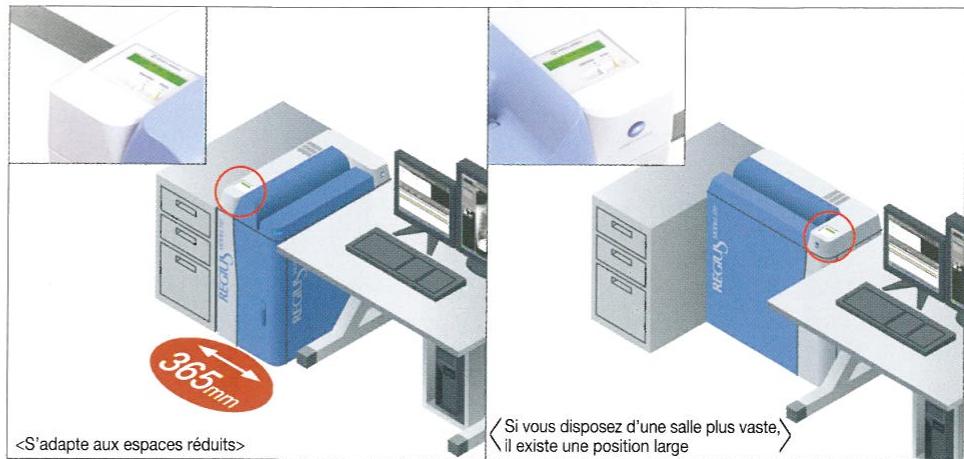

■ Un grand choix d'emplacements possibles

L'emplacement du panneau de commande s'adapte à la configuration des locaux de l'utilisateur.

Gréce à sa structure mince et compacte, le nouveau Regius accepte différents types de modes de fonctionnement

Un outil compact dont la profondeur ne dépasse pas 365 mm.

Avec un encombrement de seulement 0,27m^2 le Regius Modèle 110 a ete concu pour occuper le minimum d'espace. La methode de reglage bi-directionnelle permit deux orientations d'utilisation, en fonction de voire aménagement. Toutes ces caractéristiques montrent que nous connaissons parfaitement les environnements de travail des clients.

Un mode de fonctionnement simple et comfortable

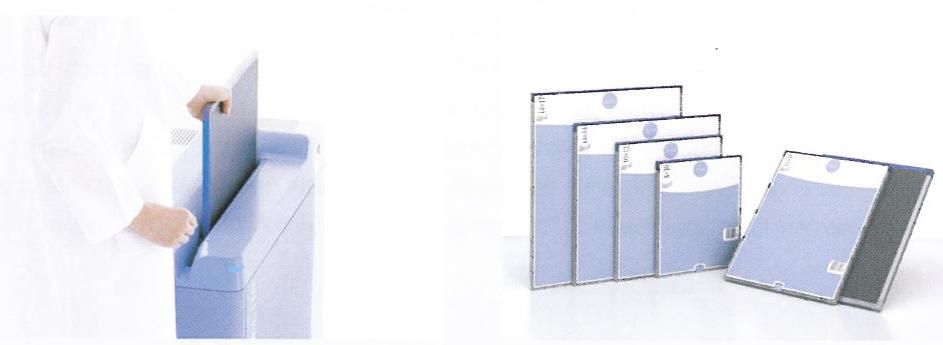

Reposant sur la simple insertion d'une cassette exposée, le Regius Modèle 110 est très facile d'utilisation. La longueur du logement de cassette est de 710~mm . Vous pouvez continuer à utiliser les cassettes d'exposition prévues pour les modèles Regius 170/190, dont l'insertion reste très facile.

• Seules les cassettes et les plaques fabriquées à partir d'avril 2004 sont utilisables

Compacité, rapidité et puissance

Le Regius Modèle 110 affiche une performance de traitement de 80 cassettes/heure et un cycle de traitement haute-vitesse de 45 secondes par plaque.

Il constitue, en ce sens, le modele Regius haut de gamme le plus réduit enaille garantissant un compromis entre compacté et haute performance.

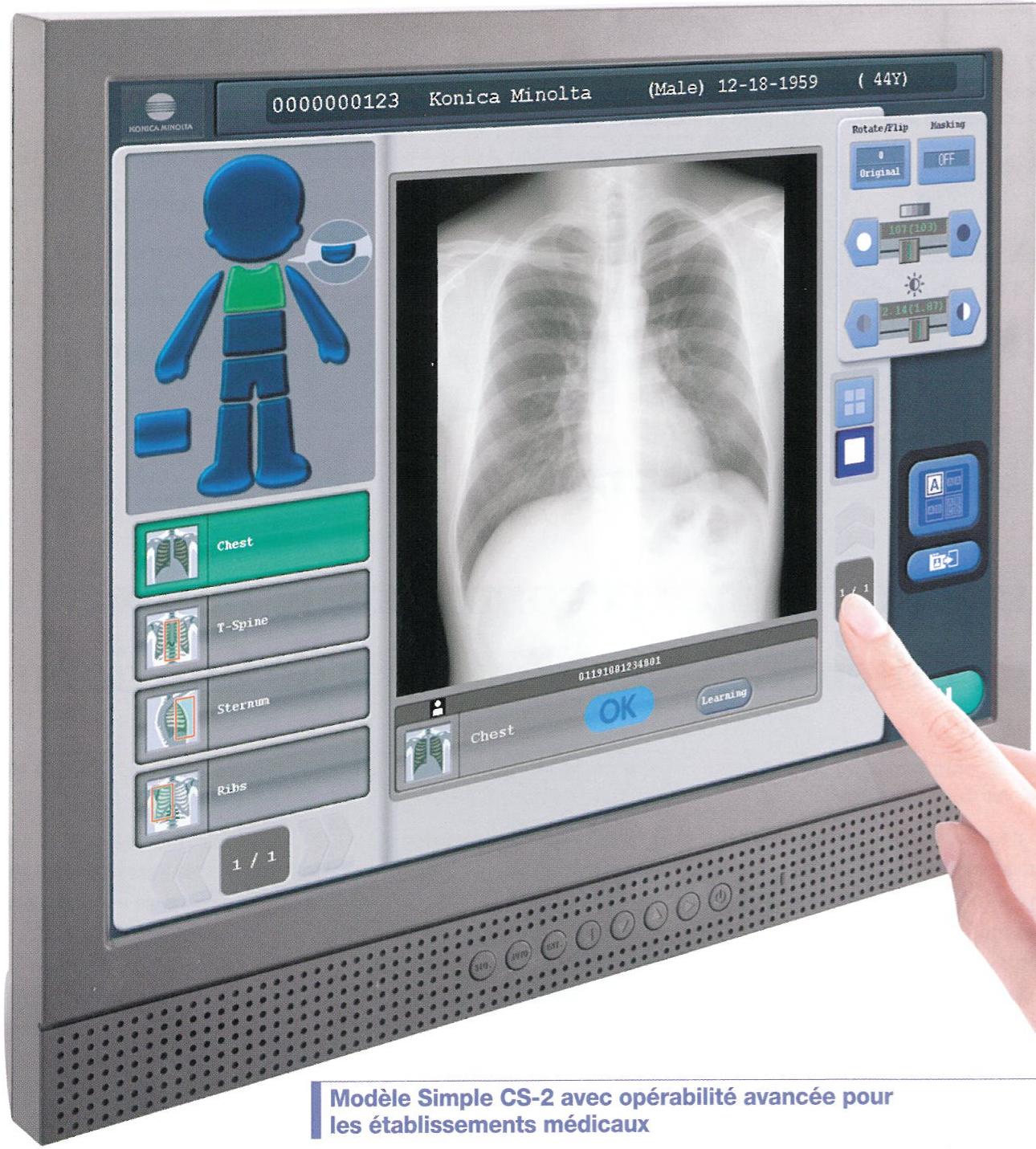

Modèle Simple CS-2 avec opérabilité avancée pour les établissements Médicaux

La console Regius possède une configuration d'écran conviviale assurant une opérapibilité facile et intuitive, avec une icône en forme de corps humain. Les fonctions de traitement de l'image garantissent une qualité de l'image optimale par région anatomique. En outre, l'unité enregistre des données concernant les réglages de densité et de contraste des images, personnelisant automatiquement les images finale en fonction des besoin du client. (Auto apprentice)

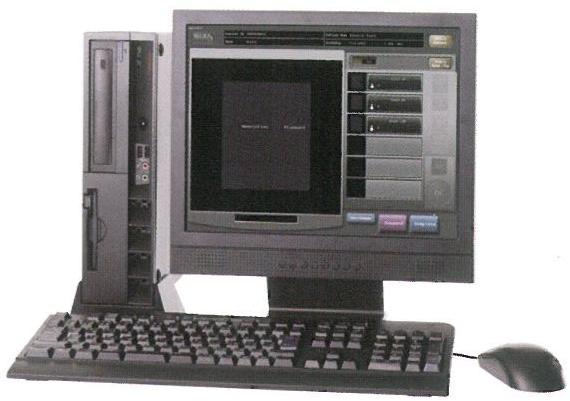

Modèle professionnel CS-3 avec fonction de personnelisation de l'utilisateur

Il s'agit d'un modele haut de gamme doté d'une structure de connexion pour plusieurs lecteurs et des touches de condition d'exposition pré-programmées. Les outils utilisateur permettent de réaliser des tâches d'édition telles que le réglage des paramètres de traitement de l'image et des paramètres de conditions de sortie régionanatomique. De nombreuses fonctions et options supplémentaires, telles que le traitement de reconstruction corps entier ou la coordination des informations de dosimétrie avec des modalités RX sont également proposées.

Le grand choix de variantes de consoles que nous vous proposons répondra à tous les besoin des utilisateurs du Regius Modèle 110, pour une meilleure satisfaction du client.

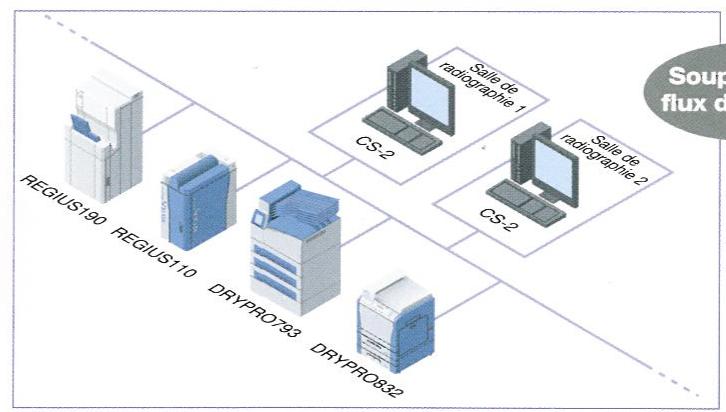

Tous les types de configuration sont possibles.
Pour le traitement des patients supplémentaires

Le Regius 110 sera entièrement compatible avec votre console existante et garantira une vraie redondance.

Souplesse du flux de travaux

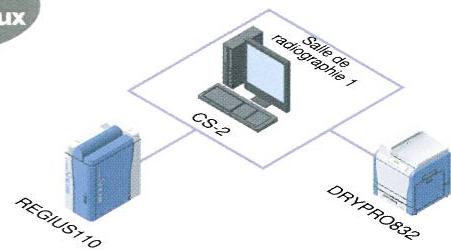

Pour l'introduction d'un nouveau numériqueur CR

Nous vous conseillons de connecter une (1) unité de Regius 110 avec une (1) unité de Drypro 832. Vous obtiendrez ainsi une configuration simple mais puissant.

Numérisur Direct REGIUS MODELE 110

Format d'exposition

Pas d'échantillonnage

2 types: 87,5/175 μm

Résolution maximale

4020x4892(14x17" / 87,5μm)

Niveau de gradation numérique

4 096 niveaux de gris (12 bits)

Capacité de traitement

Environ 80 cassettes/heure (14× 14^ / 175 m)

Temps alimentation/chargeMENT cassette ou durée du cycle de cassette

Environ 45 secondes (14× 14^ / 175 m)

Dimensions extérieures / poids

L740 x P365 x H747 mm/environment 100 kg

Consommation electrique

50/60 Hz environ. 0,8 kVA

Conditions de fonctionnement

Température: 15-30°C

Humidité: 35-80% HR (sans condensation)

Dimensions extérieures du REGIUS modele 110

Unité: mm échelle 1/20

• Les caractéristiques techniques peuvent être changées à tout moment sans préavis.

KONICA MINOLTA

KONICA MINOLTA MEDICAL & GRAPHIC, INC.

N° 1 Sakura-Machi, Hino-shi, Tokyo 191-8511, Japan
